Утвержден и введен в действие
Постановлением Госстандарта СССР
от 30 июня 1980 г. № 3274

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Half — round head wood screws. Construction and dimensions

ГОСТ 1144-80 (СТ СЭВ 2329-80)

Группа Г32

Дата введения 1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: В.Г. Вильде, Р.В. Жирова, Т.М. Хлопунова, Т.Е. Юрченко.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.06.1980 № 3274.

3. Стандарт полностью соответствует СТ СЭВ 2329-80.

4. Взамен ГОСТ 1144-70.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 1147-80	4
ГОСТ 10753-86	3
ГОСТ 24669-81	3
ГОСТ 24670-81	3б
СТ СЭВ 2329-80	1

6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.1991 № 406 снято ограничение срока действия.

7. Переиздание (октябрь 1997 г.) с Изменениями № 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91).

1. Настоящий стандарт распространяется на шурупы с полукруглой головкой с диаметром стержня от 1,6 до 10 мм.

Стандарт полностью соответствует СТ СЭВ 2329.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

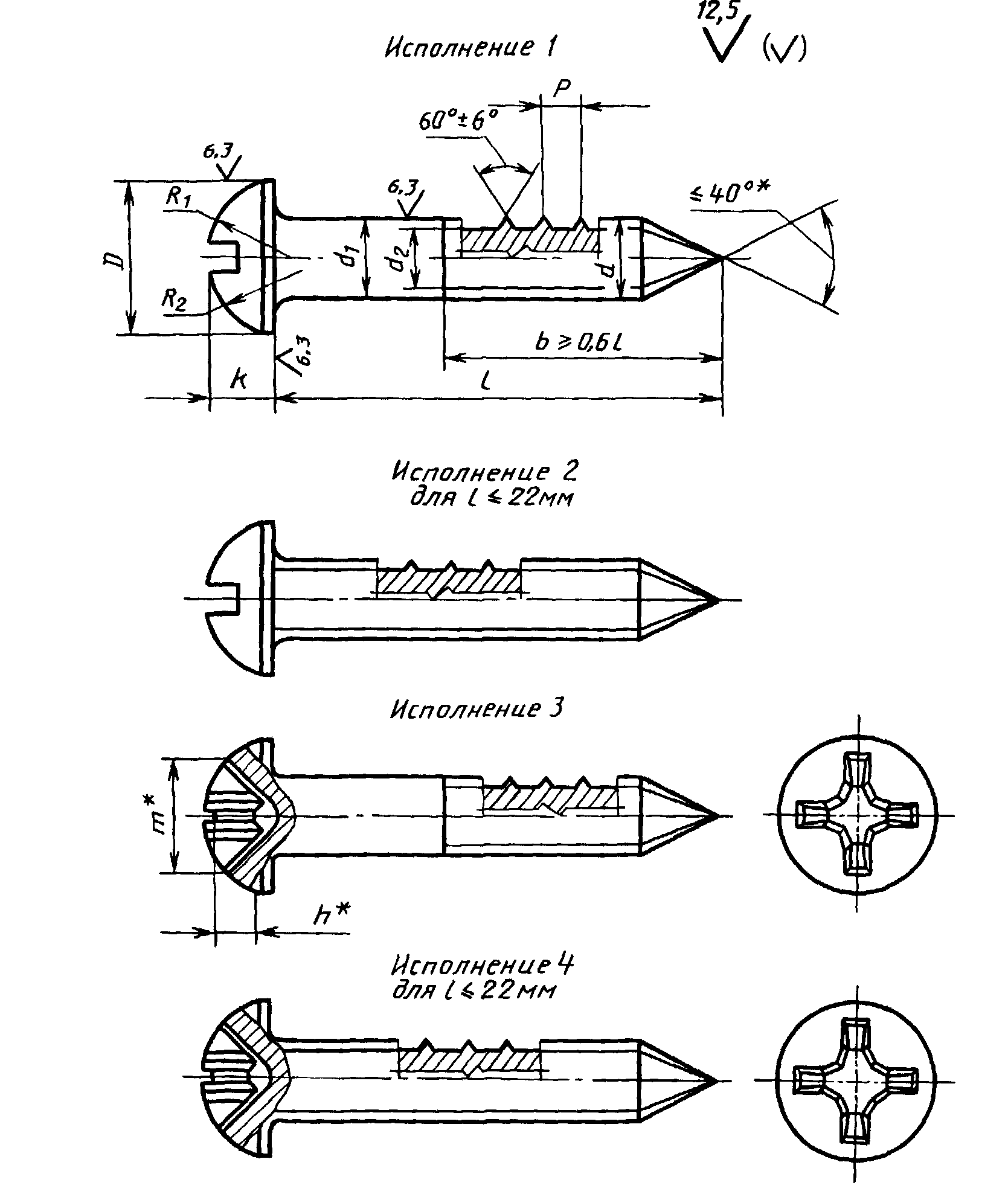

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Информационные данные

<*> Размеры для справок.

Таблица 1

мм

Диаметр резьбы d (пред. откл. h14)			1,6	2	2,5	3	3,5	4	5	6	8	10
Внутренний диаметр резьбы d2, не более			1,1	1,4	1,7	2,1	2,4	2,8	3,5	4,2	5,6	7,0
Шаг резьбы P (пред. откл. +/- 0,2 P)			0,8	1	1,25	1,25	1,5	1,75	2	2,5	3,5	4,5
Диаметр головки D			3,2	4,0	5,0	6,0	7,0	8,0	10,0	12,0	16,0	20,0
Высота головки K			1,1	1,4	1,7	2,1	2,4	2,8	3,5	4,2	5,6	7,0
Радиус сферы	R_{1} \approx		2,6	3,2	4,0	4,8	5,6	6,4	8,0	9,6	12,8	16,0
Радиус сферы	R_{2} \approx		1,3	1,6	2,0	2,4	2,8	3,2	4,0	4,8	6,4	8,0
Номер крестообразного шлица			-	0	1		2			3		4
Диаметр крестообразного шлица m			-	2	2,6	3,0	4,1	4,6	5,2	7,0	8,2	10,6
Глубина крестообразного шлица h, не более			-	1,2	1,3	1,7	1,8	2,2	2,8	3,2	4,6	5,6
Глубина вхождения калибра в крестообразный шлиц		не более	-	1,3	1,4	1,8	2,2	2,5	3,1	3,7	5,1	6,3
Глубина вхождения калибра в крестообразный шлиц		не менее	-	1,0	1,1	1,5	1,7	2,0	2,6	3,2	4,6	5,8

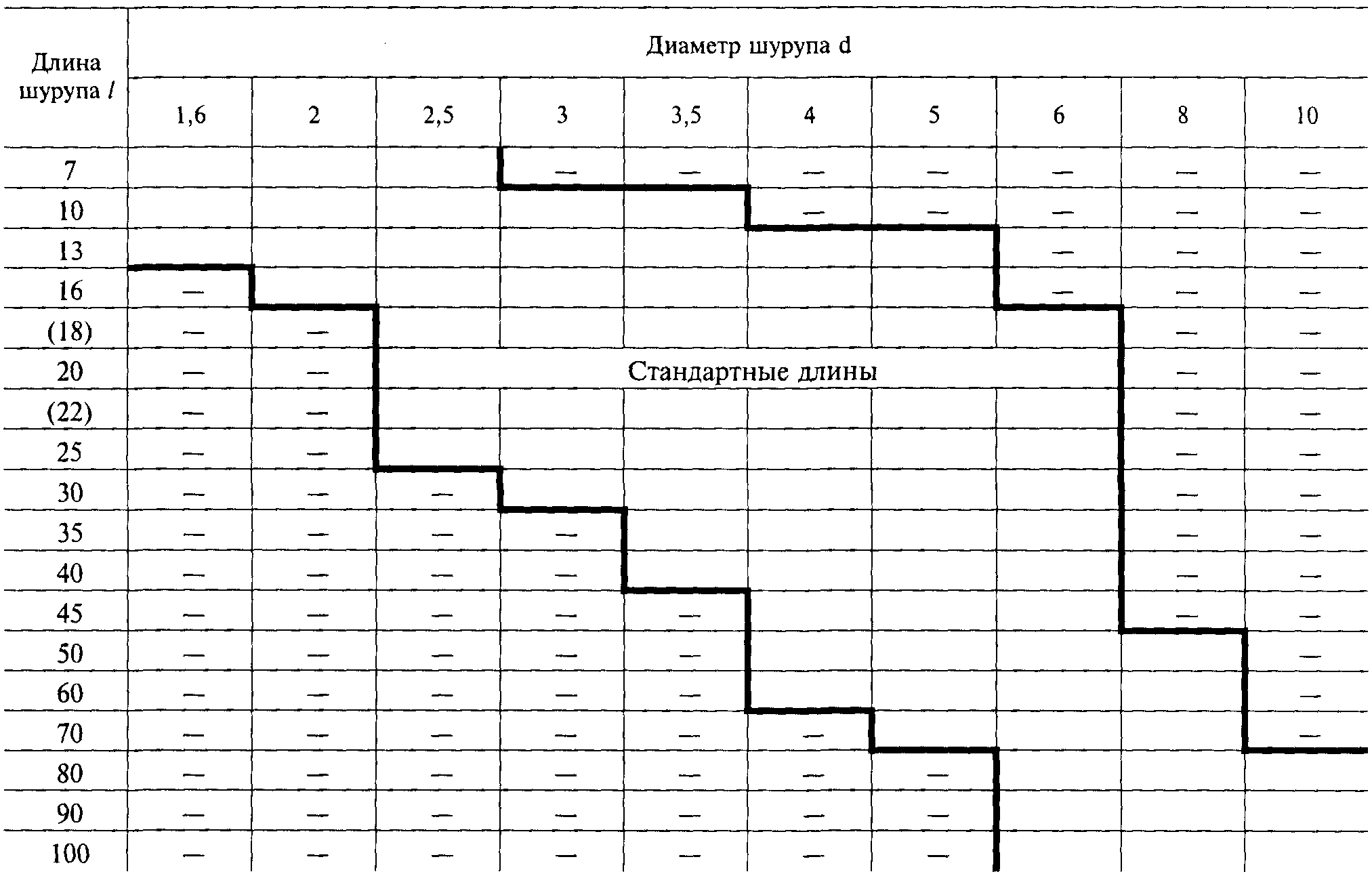

Таблица 2

мм

Информационные данные

Примечание. Длины шурупов, заключенные в скобках, применять не рекомендуется.

Пример условного обозначения шурупа исполнения 1, диаметром d = 3 мм, длиной l = 20 мм из низкоуглеродистой стали, без покрытия

Шуруп 1 — 3 х 20 ГОСТ 1144-80

То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления хроматированным

Шуруп 1 — 3 х 20.016 ГОСТ 1144-80

То же, исполнения 2, из коррозионностойкой стали, без покрытия

Шуруп 2 — 3 х 20.2 ГОСТ 1144-80

(Измененная редакция, Изм. № 2).

3. Шлицы прямые — по ГОСТ 24669, крестообразные — по ГОСТ 10753.

(Измененная редакция, Изм. № 2).

3а. Диаметр гладкой части стержня d_{1} должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.

3б. Радиус под головкой — по ГОСТ 24670.

3а, 3б. (Введены дополнительно, Изм. № 2).

4. Технические требования — по ГОСТ 1147.

5. Теоретическая масса шурупов указана в Приложении 1.

6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по Приложению 2.

Приложение 1 Справочное

МАССА СТАЛЬНЫХ ШУРУПОВ

Длина шурупа l, мм	Теоретическая масса 1000 шт. стальных шурупов, кг \approx при номинальном диаметре резьбы d, мм
Длина шурупа l, мм	1,6	2	2,5	3	3,5	4	5	6	8	10
7	0,13	0,20	0,33	-	-	-	-	-	-	-
10	0,16	0,26	0,42	0,64	0,89	-	-	-	-	-
13	0,20	0,32	0,51	0,77	1,07	1,44	2,40	-	-	-
16	-	0,38	0,60	0,90	1,25	1,67	2,76	-	-	-
18	-	-	0,66	0,99	1,36	1,83	3,00	4,53	-	-
20	-	-	0,71	1,08	1,48	1,98	3,24	4,88	-	-
22	-	-	0,77	1,16	1,60	2,14	3,49	5,22	-	-
25	-	-	0,86	1,30	1,78	2,36	3,85	5,74	-	-
30	-	-	-	1,52	2,07	2,75	4,45	6,61	-	-
35	-	-	-	-	2,36	3,14	5,06	7,47	-	-
40	-	-	-	-	2,66	3,52	5,67	8,34	-	-
45	-	-	-	-	-	3,91	6,27	9,20	-	-
50	-	-	-	-	-	4,29	6,88	10,07	18,47	-
60	-	-	-	-	-	5,06	8,09	11,80	21,52	-
70	-	-	-	-	-	-	9,30	13,53	24,57	-
80	-	-	-	-	-	-	-	15,26	27,63	44,39
90	-	-	-	-	-	-	-	16,99	30,68	49,14
100	-	-	-	-	-	-	-	18,72	33,73	53,89

Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

Приложение 2
Справочное

ДОПУСКИ ДЛЯ ШУРУПОВ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
ПО СИСТЕМЕ ЕСДП СЭВ И ОСТ

Поля допусков
по ЕСДП СЭВ	по системе ОСТ
h14	В7
js₁₅	СМ8
js17	СМ10
