МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ ФУНДАМЕНТНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Foundation bolts. Structure and dimensions

ГОСТ 24379.1-2012

Группа Г31

МКС 21.060.10

Дата введения
1 июля 2013 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения», ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. Разработан Закрытым акционерным обществом «Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИПСК им. Мельникова»).

2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».

3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 4 июня 2012 г. № 40).

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Азербайджан AZ Азстандарт
Республика Беларусь BY Министерство архитектуры и строительства
Кыргызстан KG Госстрой
Российская Федерация RU Росстандарт
Туркмения TM Главгосслужба «Туркменстандартлары»
Узбекистан UZ Узстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. № 1852-ст межгосударственный стандарт ГОСТ 24379.1-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

5. Взамен ГОСТ 24379.1-80.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе «Национальные стандарты».

1. Область применения

Настоящий стандарт распространяется на фундаментные болты (далее — болты) диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0, предназначенные для крепления и фиксации строительных конструкций или оборудования.

Настоящий стандарт соответствует ГОСТ 25347 и ГОСТ 25348 в части, касающейся предельных отклонений размеров, и ГОСТ 8724 и ГОСТ 24705 в части, касающейся основных размеров, диаметров и шагов метрической резьбы.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2590-2006. Прокат сортовой стальной горячекатаный круглый. Сортамент

ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики

ГОСТ 3212-92. Комплекты мобильные. Уклоны формовочные, стержневые знаки, допуски размеров

ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5915-70. Гайки шестигранные класса точности B. Конструкция и размеры

ГОСТ 6636-69. Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ 8724-2002 (ИСО 261-98). Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 10549-80. Выход резьбы. Сбеги, недорезы, проточки и фаски

ГОСТ 10605-94 (ИСО 4032-86). Гайки шестигранные с диаметром резьбы свыше 48 мм класса точности B. Технические условия

ГОСТ 10704-91. Трубы стальные электросварные прямошовные. Сортамент

ГОСТ 11371-78. Шайбы. Технические условия

ГОСТ 16093-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24379.0-80. Болты фундаментные. Общие технические условия

ГОСТ 24705-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 25347-82. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

ГОСТ 25348-82. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм

ГОСТ 26645-85 <*>. Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку.

<*> На территории Российской Федерации действует ГОСТ Р 53464-2009.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 Шпилька: стержень фундаментного болта.

3.2. Анкерная арматура: конструктивный элемент, удерживающий шпильку в фундаменте.

3.3 Анкерная плита: деталь анкерной арматуры.

3.4. Втулка: деталь цилиндрической формы с отверстием, входящая в состав сварной анкерной плиты.

3.5. Опорная плита: основание колонны в виде пластины, непосредственно соприкасающейся с фундаментом.

3.6. Цанга разжимная: конструктивная деталь, позволяющая увеличивать сцепление шпильки с фундаментом при затяжке гайки фундаментного болта.

3.7. Муфта: соединительная деталь с внутренней резьбой, предназначенная для стыковки частей шпилек фундаментного болта.

3.8 Труба: деталь анкерной арматуры съемных фундаментных болтов.

3.9 Шайба: крепежное изделие с отверстием, устанавливаемое под гайку.

3.10 Гайка: крепежное изделие с внутренней резьбой.

4. Конструкция и основные размеры

4.1. Типы, конструкция и основные размеры болтов должны соответствовать указанным в таблице 1 и на рисунке 1.

Таблица 1

Тип болтаИсполнениеНаименование болтаНоминальный диаметр резьбы, мм
11Болты фундаментные изогнутые12 — 48
2
21Болты фундаментные с анкерной плитой16 — 48
256 — 140
356 — 140
31Болты фундаментные составные24 — 48
256 — 140
41Болты фундаментные съемные24 — 64
256 — 125
356 — 125
5-Болты фундаментные прямые12 — 48
61Болты фундаментные с коническим концом12 — 48
2
3

Типы и конструкция фундаментных болтов

Тип 1

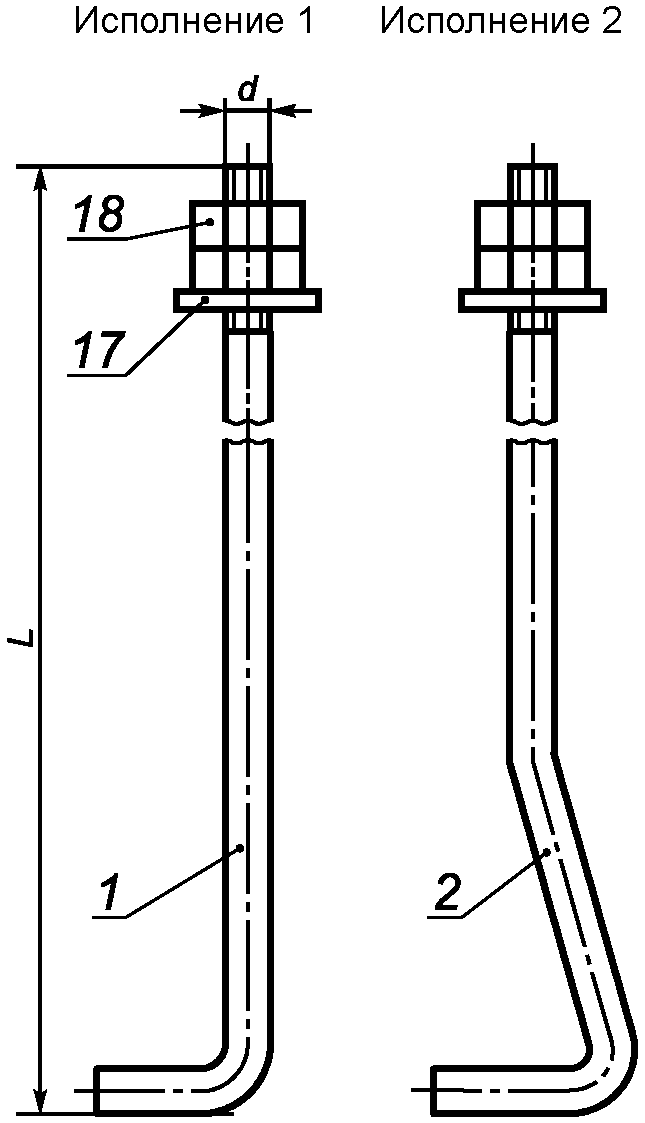

Болты фундаментные изогнутые

4. Конструкция и основные размеры

Тип 2

Болты фундаментные с анкерной плитой

4. Конструкция и основные размеры

Рисунок 1. Типы и конструкция фундаментных болтов, лист 1

Тип 3

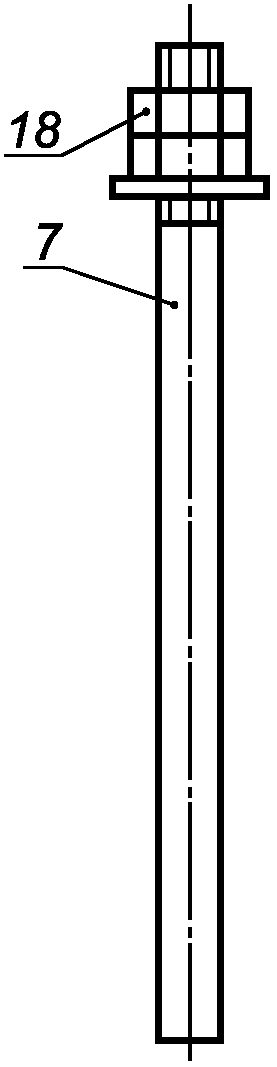

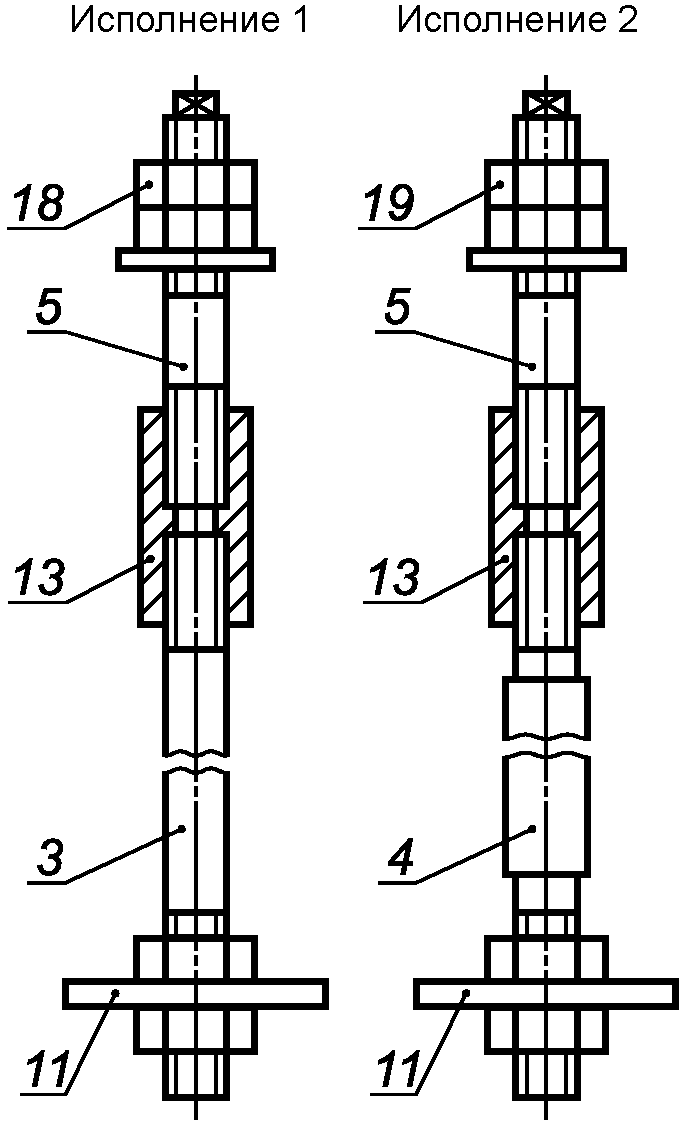

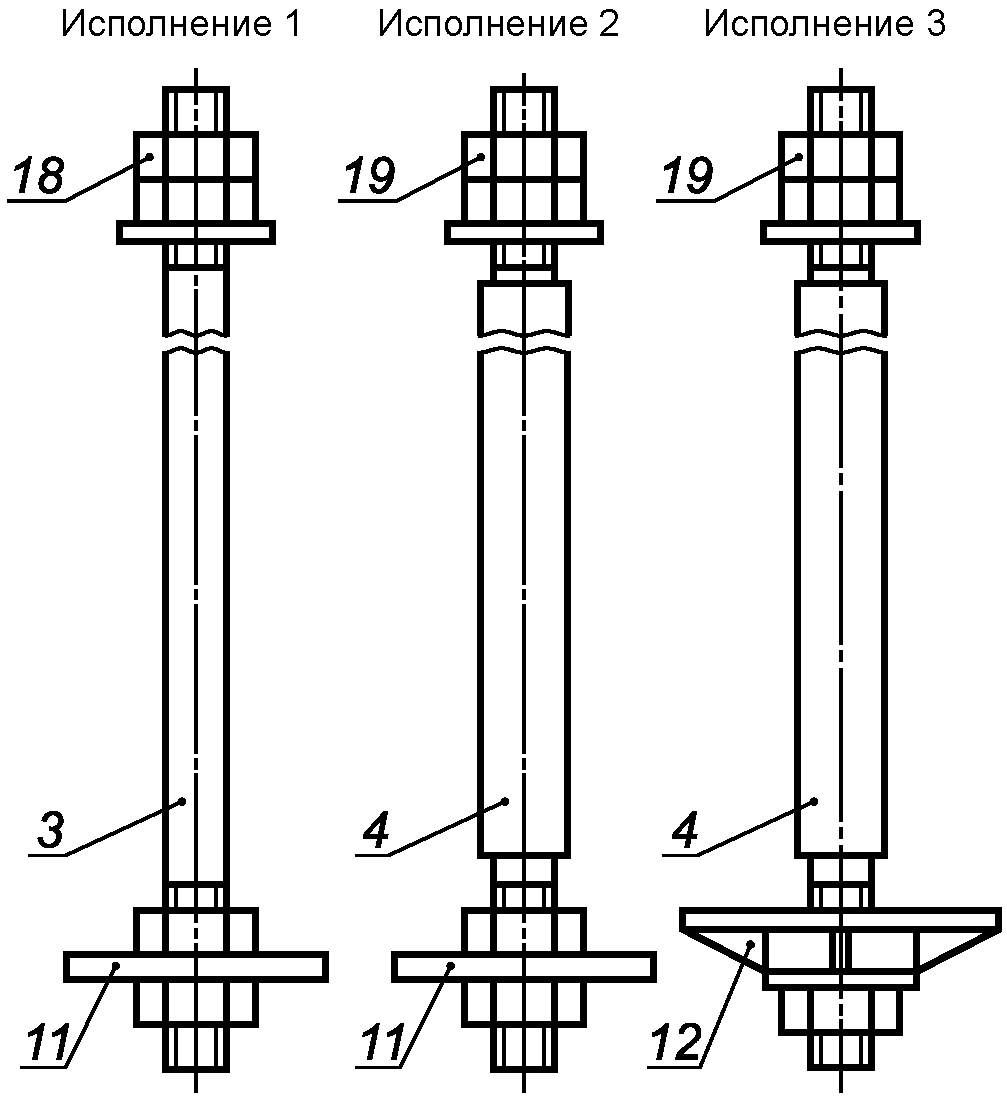

Болты фундаментные составные

4. Конструкция и основные размеры

Тип 4

Болты фундаментные съемные

4. Конструкция и основные размеры

Тип 5

Болт фундаментный прямой

4. Конструкция и основные размеры

Тип 6

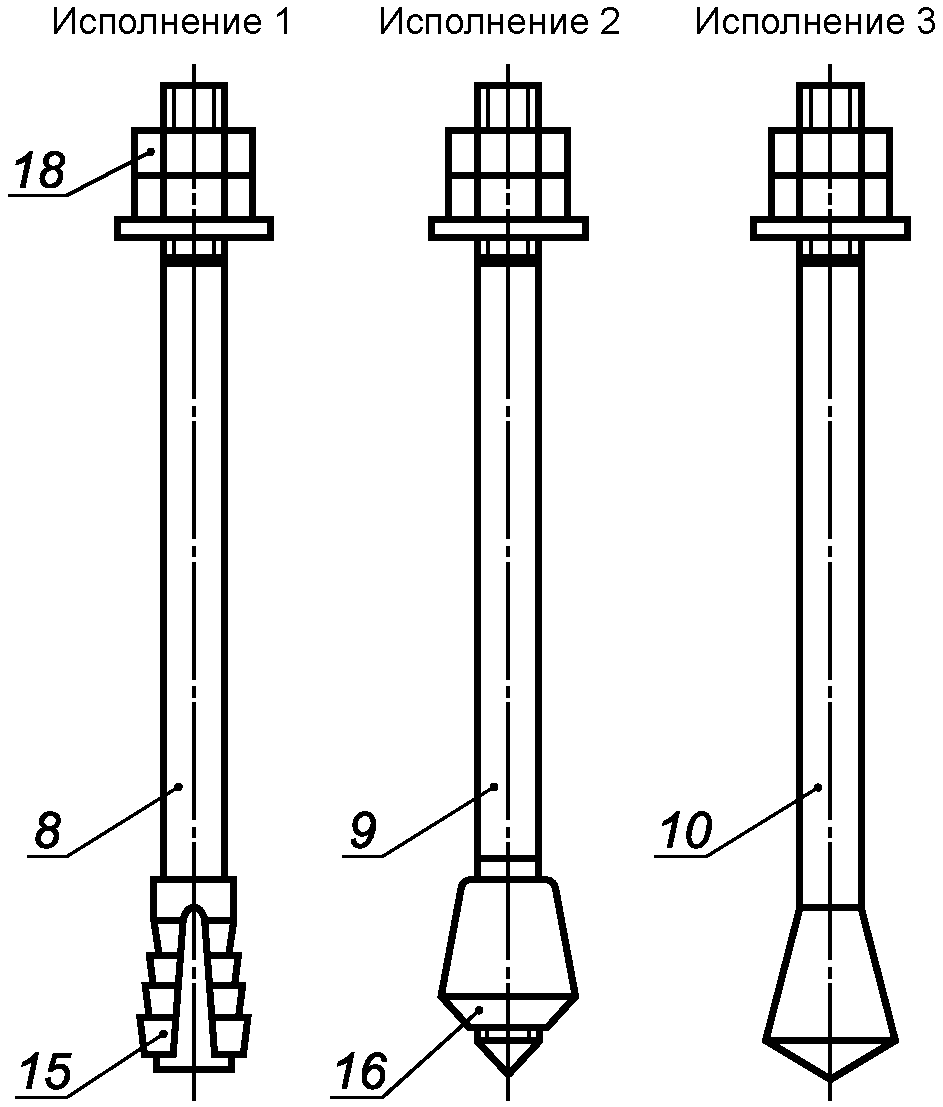

Болты фундаментные с коническим концом

4. Конструкция и основные размеры

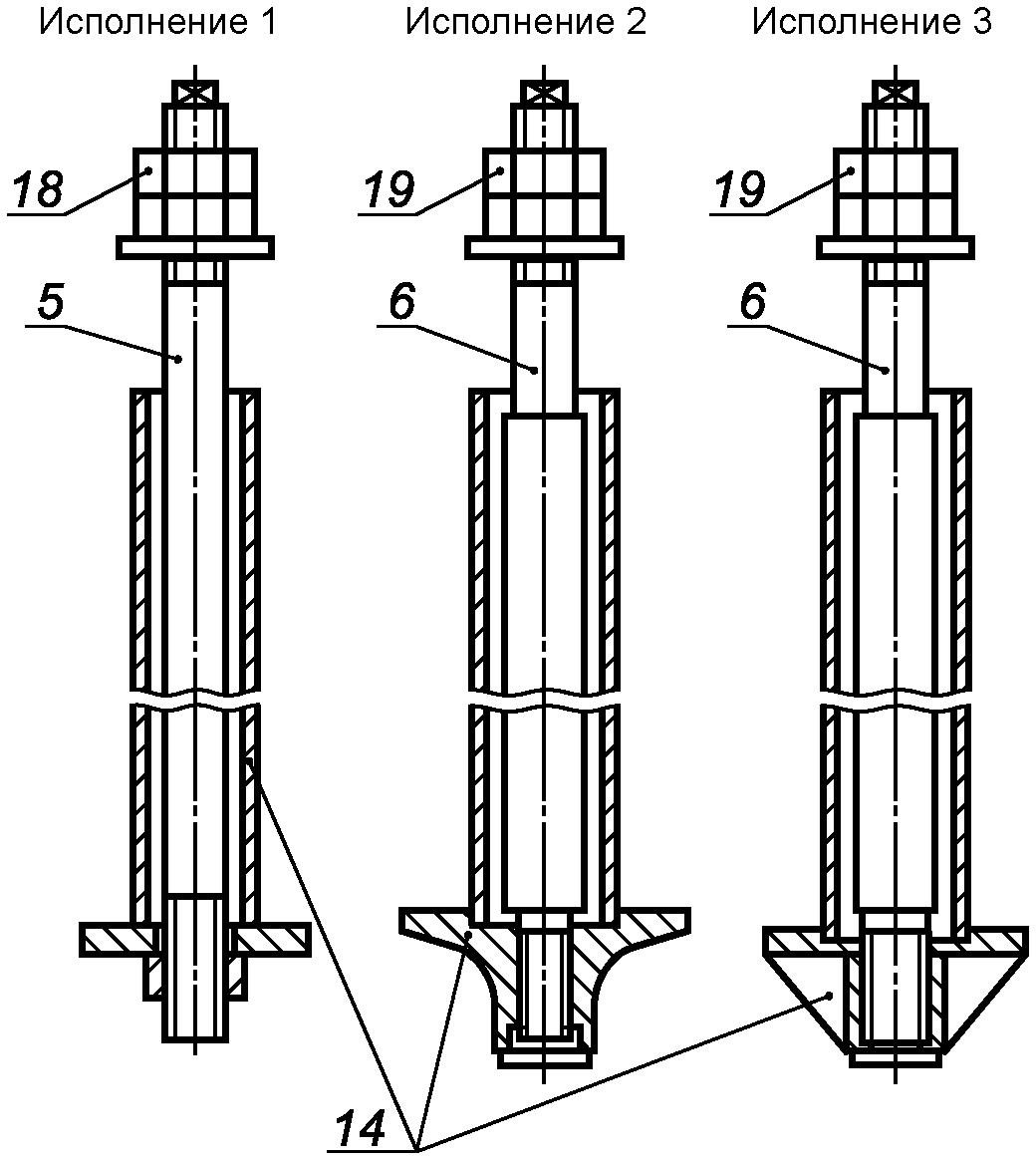

1 — 10 — шпильки; 11, 12 — анкерная плита; 13 — муфта;

14 — анкерная арматура; 15 — разжимная цанга;

16 — коническая втулка; 17 — шайба; 18 — гайка
по ГОСТ 5915; 19 — гайка по ГОСТ 10605

Рисунок 1, лист 2

4.2. Длину болтов L и диаметр резьбы d назначают в зависимости от длины шпилек и диаметра их резьбы.

Примеры условных обозначений:

Болт типа 1, исполнение 1, диаметром резьбы d = 20 мм, длиной L = 800 мм, со шпилькой из стали марки ВСт3пс категории 2:

Болт 1.1.М20 x 800. ВСт3пс2 ГОСТ 24379.1-2012

Болт типа 4, исполнения 2, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 1900 мм, со шпилькой из стали марки 09Г2С категории 6:

Болт 4.2.М100 x 6 x 1900 09Г2С-6 ГОСТ 24379.1-2012

4.3 Общие технические условия — по ГОСТ 24379.0.

4.4. Теоретическая масса болтов в сборе типов 1, 2, 5 и 6 приведена в Приложении А.

Теоретическую массу болтов типов 3 и 4 указывают в рабочих чертежах.

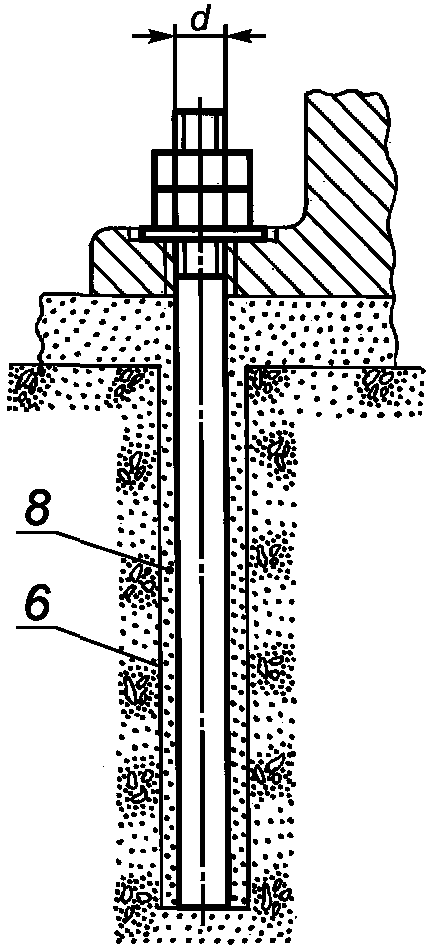

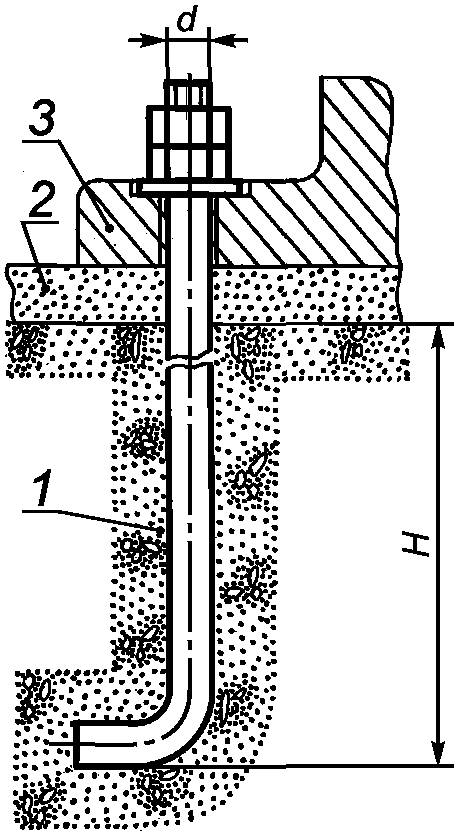

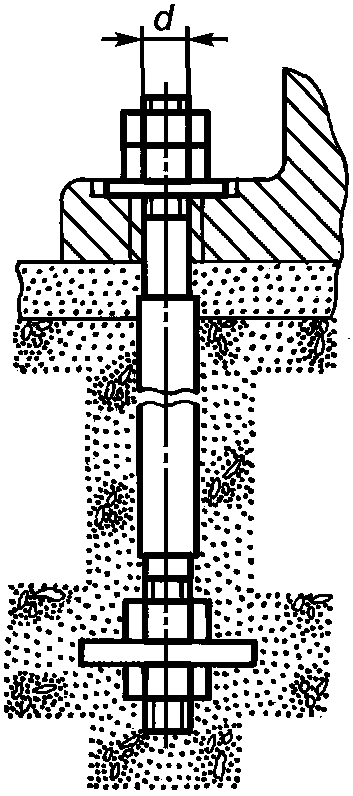

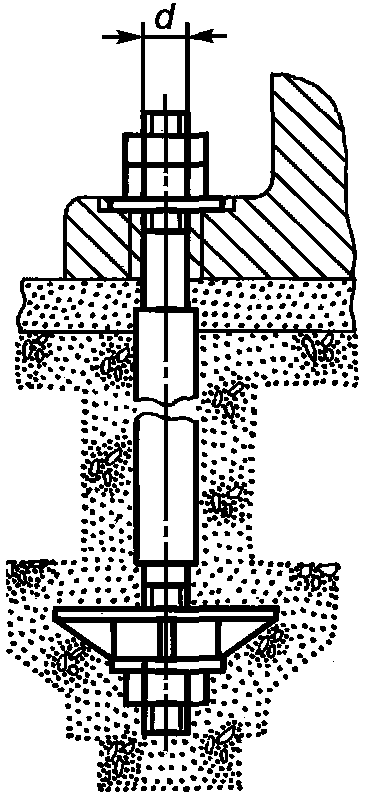

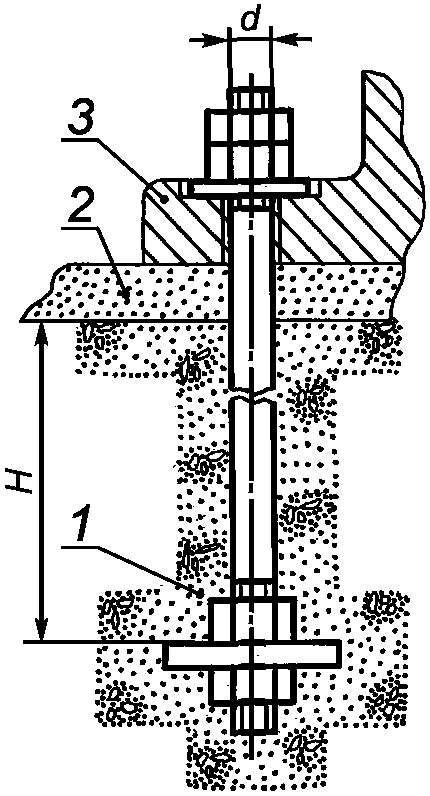

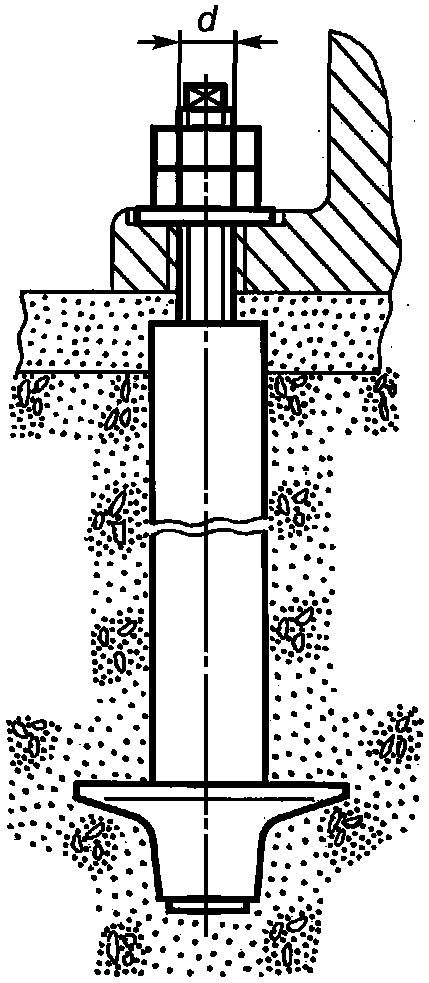

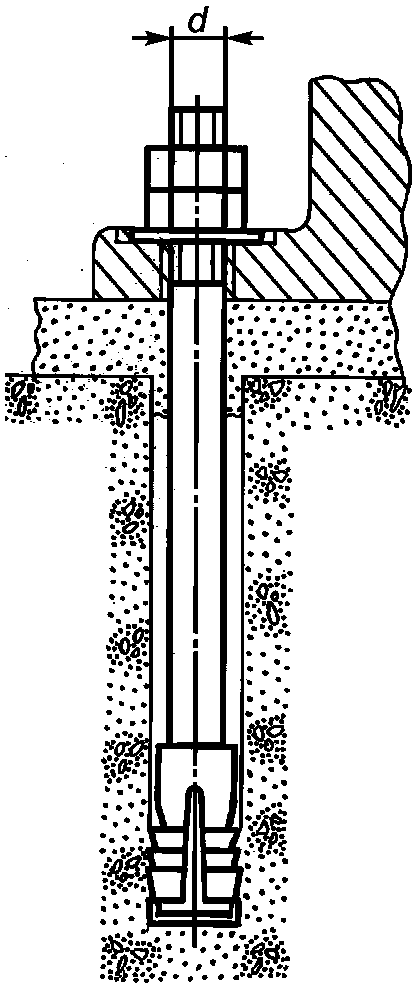

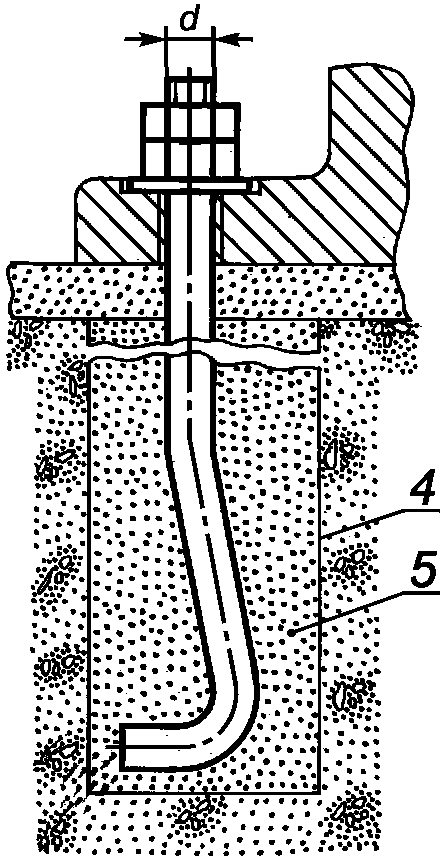

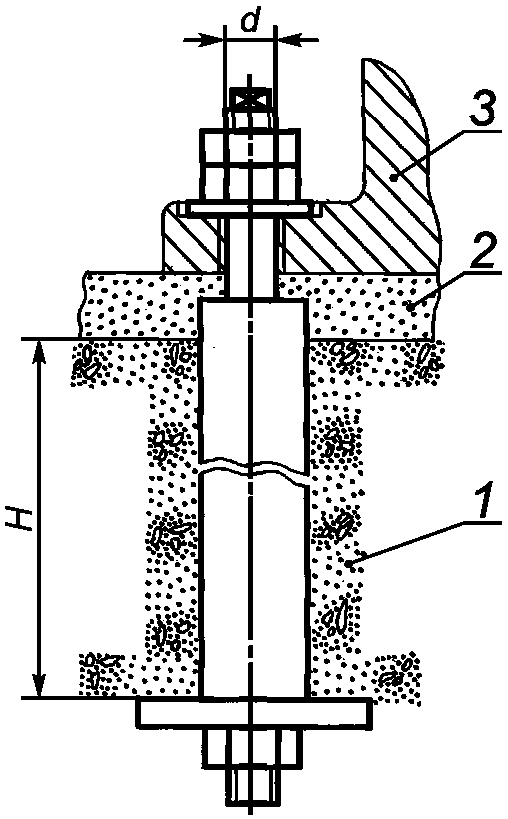

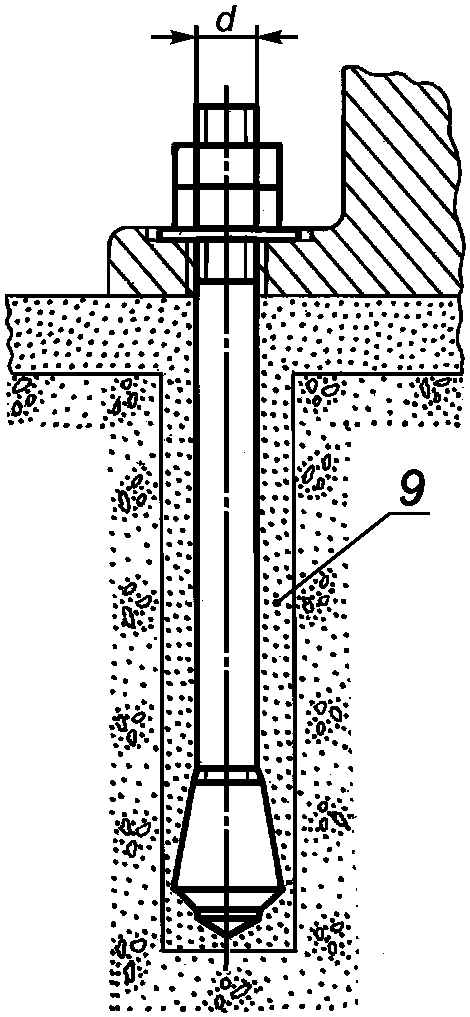

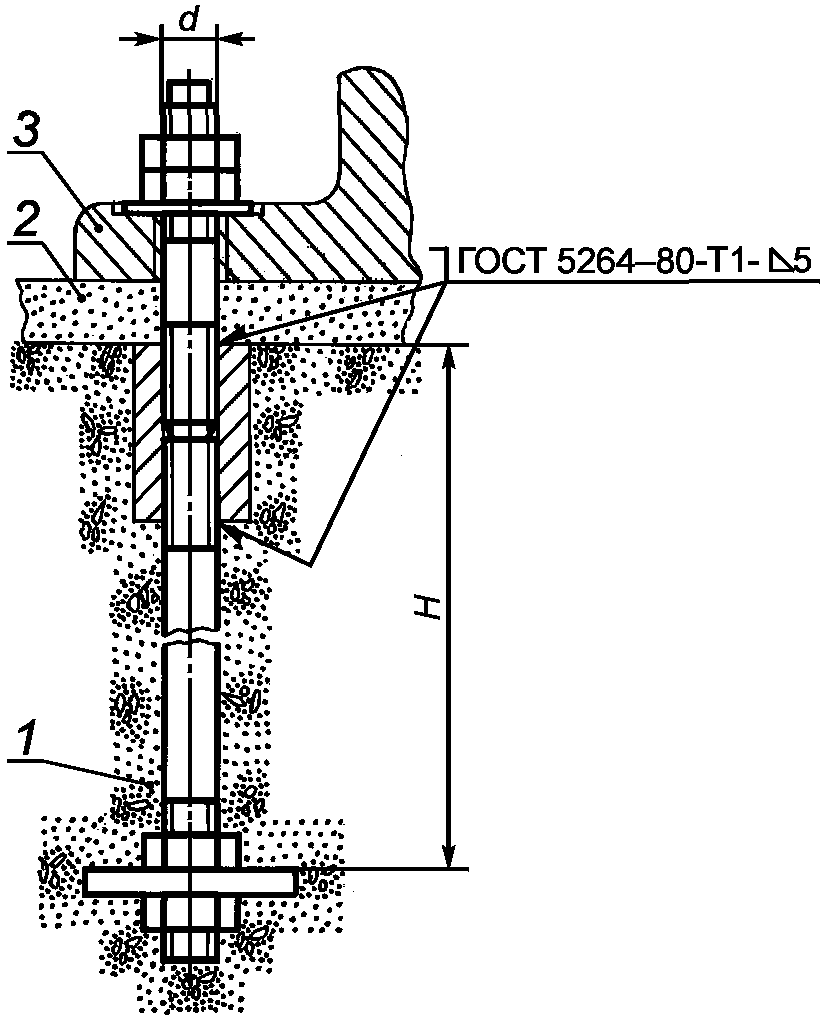

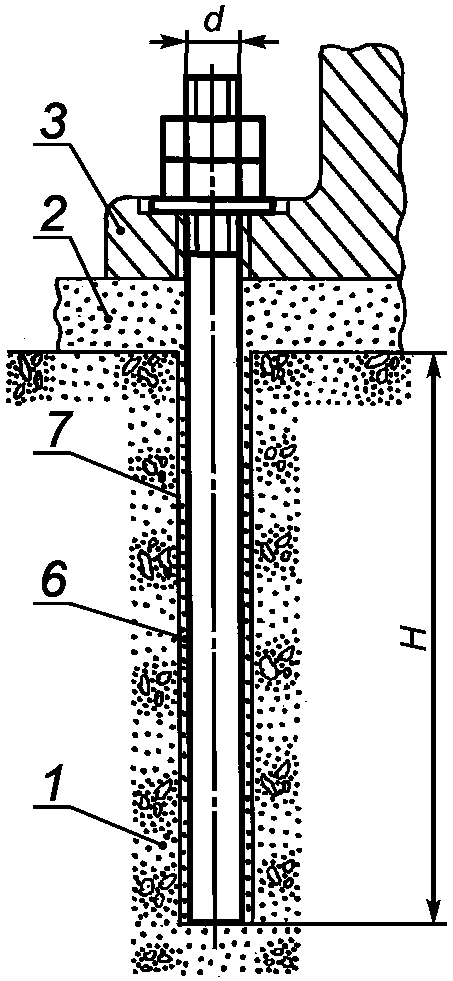

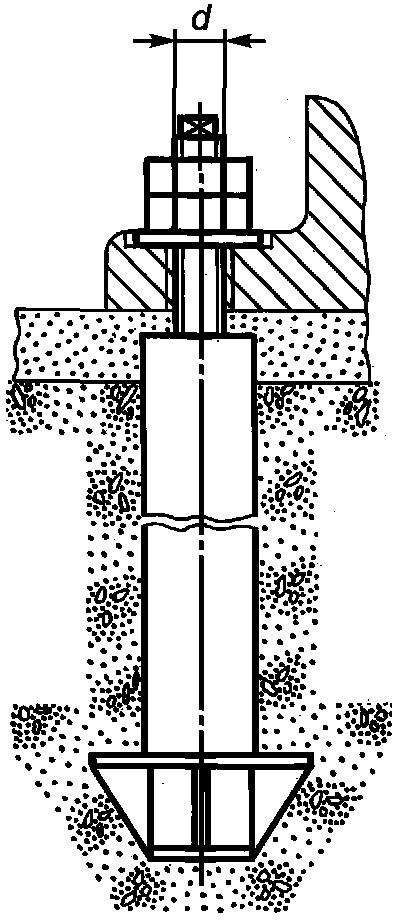

4.5. Примеры установки болтов в фундаменты приведены в Приложении Г.

5. Конструкция и размеры шпилек

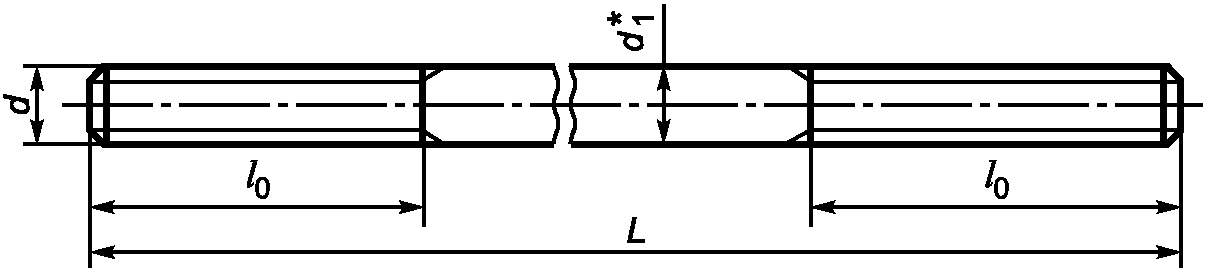

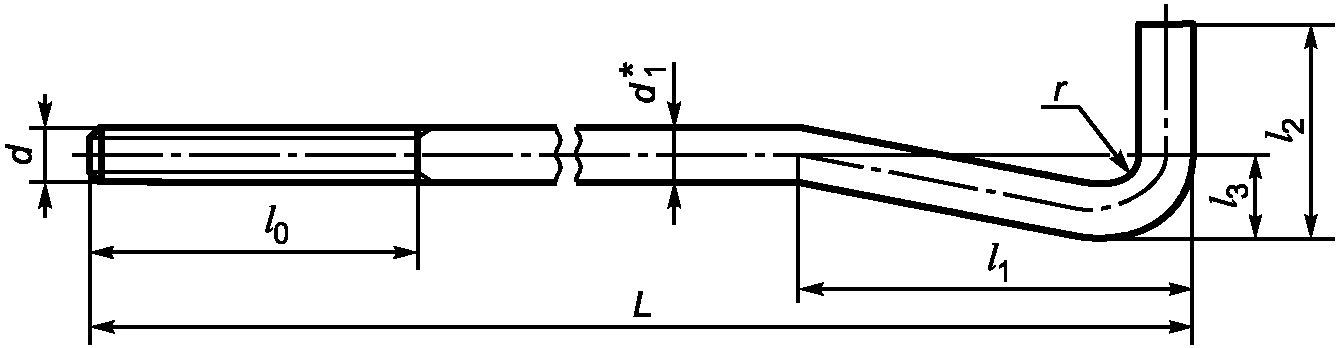

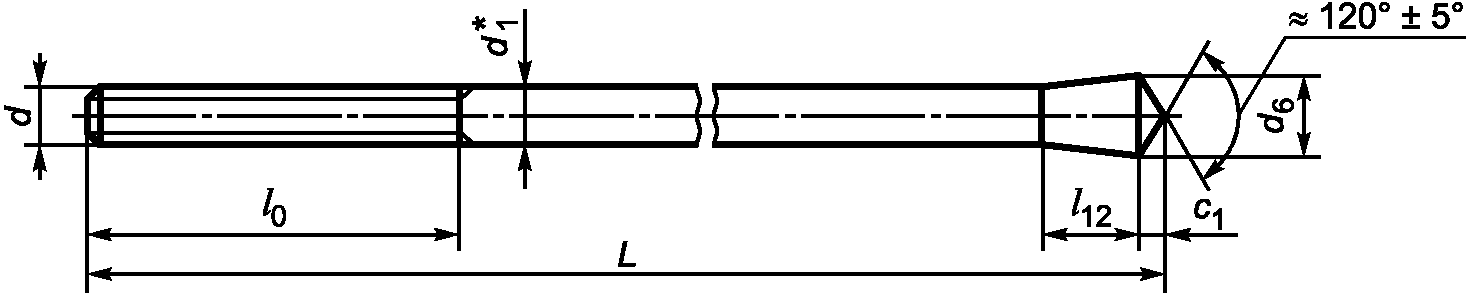

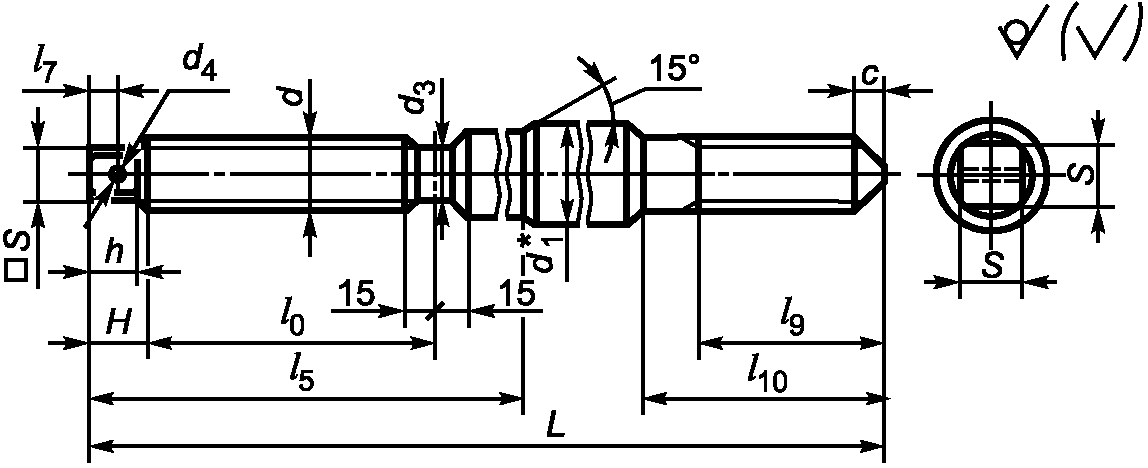

5.1. Конструкция и размеры шпилек должны соответствовать указанным на рисунке 2 и в таблице 2.

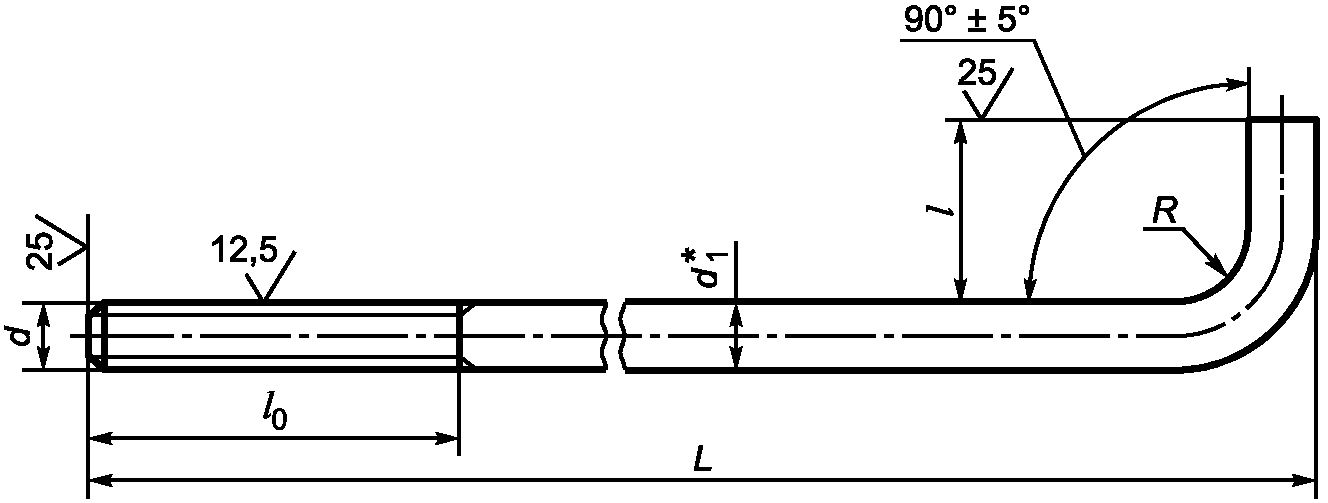

Шпильки (поз. 1 — 10 по рисунку 1)

Поз. 1 (d = 12 — 48 мм)

5. Конструкция и размеры шпилек

Поз. 2 (d = 12 — 48 мм)

5. Конструкция и размеры шпилек

Поз. 3 (d = 16 — 48 мм)

5. Конструкция и размеры шпилек

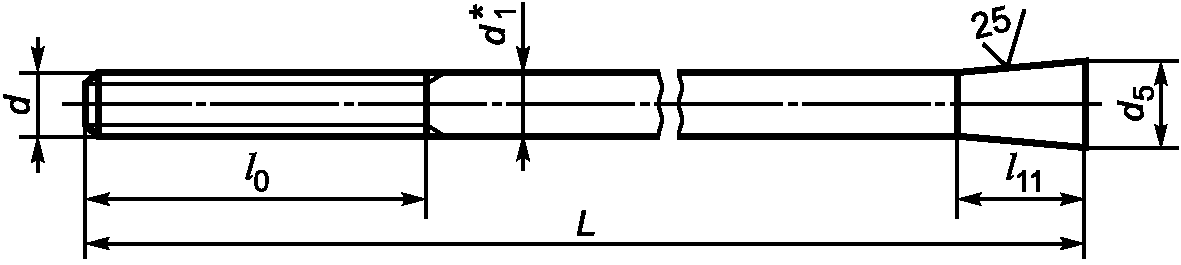

Рисунок 2. Конструкция и размеры шпилек, лист 1

Поз. 4 (d = 56 — 140 мм)

5. Конструкция и размеры шпилек

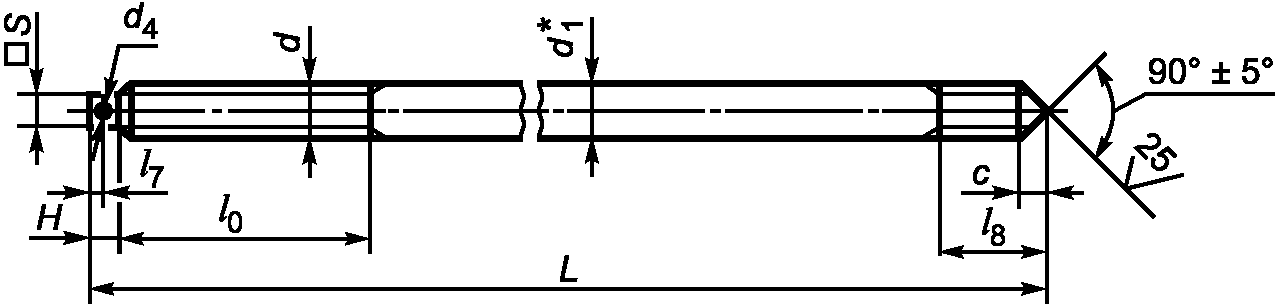

Поз. 5 (d = 24 — 64 мм)

5. Конструкция и размеры шпилек

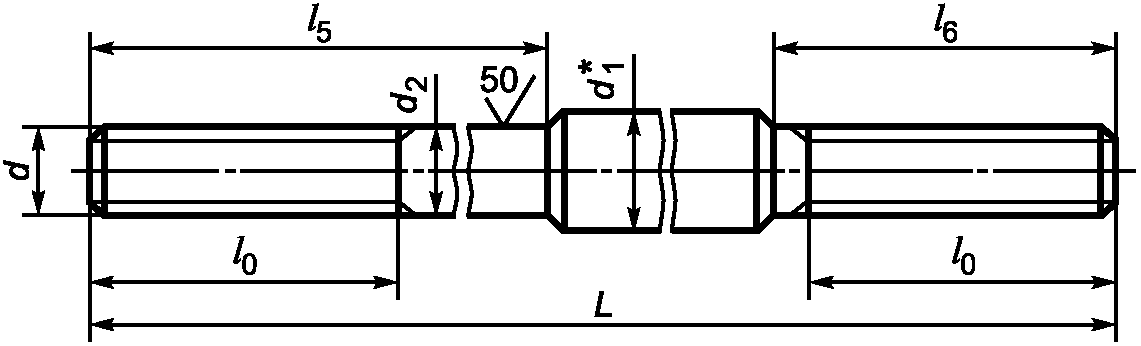

Поз. 6 (d = 56 — 125 мм)

5. Конструкция и размеры шпилек

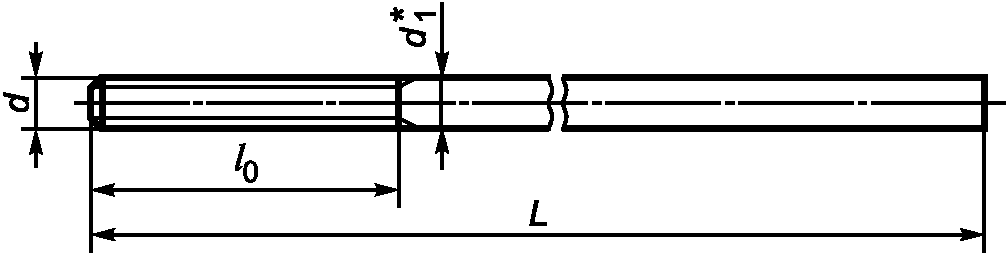

Поз. 7 (d = 12 — 48 мм)

5. Конструкция и размеры шпилек

Поз. 8 (d = 12 — 48 мм)

5. Конструкция и размеры шпилек

Поз. 9 (d = 12 — 48 мм)

5. Конструкция и размеры шпилек

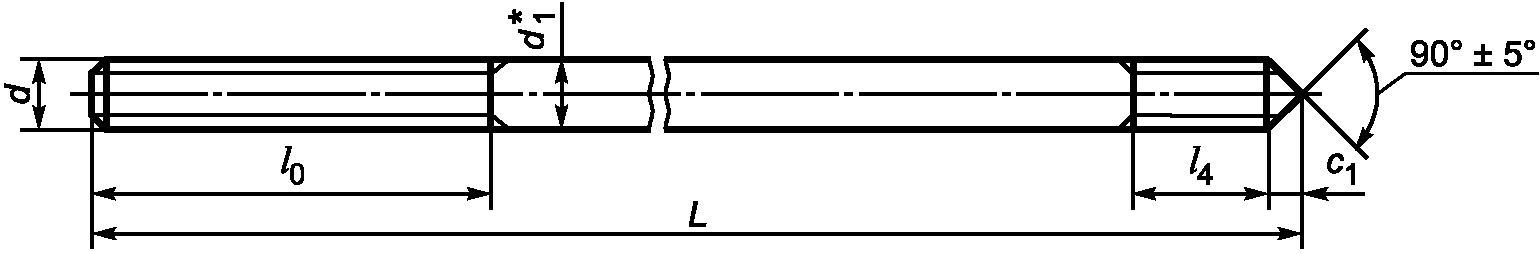

Рисунок 2, лист 2

Поз. 10 (d = 12 — 48 мм)

5. Конструкция и размеры шпилек

<*> Размер для справок.

Рисунок 2, лист 3

Таблица 2

Размеры в миллиметрах

Номинальный диаметр резьбы dШаг резьбыd*1d2d3d4d5d6l0ll1l2l3l4l5l6
крупныймелкийПредельное отклонение
по h16по H15по h16по +IT17по \pm \frac{IT17}{2}по +IT17по \pm \frac{IT17}{2}
121,75-12---17208040100502524--
1621622269050130603032
202,520283210060160804040
2432453439110752001005048
303,5304248120902501206060
36436850581301103001407073
424,54258681401253501708585
48548687715015040020010098
565,5605647,812--160-----400180
64670645516170500190
72-675726320180200
80858071190600220
9095908125210800230
100105100912301000250
110120110101240260
12513012511630250270
140145140--270280

Окончание таблицы 2

Размеры в миллиметрах

Номинальный диаметр резьбы dШаг резьбыl7l8l9l10l11l12SHhcc1Rr
крупныймелкийПредельное отклонение
по \pm \frac{IT17}{2}по h15по \pm \frac{IT17}{2}
121,75-----3020----6128
162362891610
202,54834920
243765604117169112420
303,575735019121430
364109085632420173630
424,5100957127152042
4851211512082322518224840
565,516130120180--41302520---
6462015013520046403525
72-6-1552405030
8055
902518028065504535
1002003007540
11022034085
1253024037095605545
140-------

Примеры условных обозначений:

Шпилька поз. 1, диаметром резьбы d = 20 мм, длиной L = 800 мм, из стали марки ВСт3пс категории 2:

Шпилька 1.М20 x 800 ВСт3пс2 ГОСТ 24379.1-2012

Шпилька поз. 4, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 3150 мм, из стали марки 09Г2С категории 6:

Шпилька 4.М100 x 6 x 3150.09Г2С-6 ГОСТ 24379.1-2012

5.2. Предельные отклонения размеров — по ГОСТ 25347 и ГОСТ 25348.

5.3. Резьба — по ГОСТ 24705, поле допуска 8g — по ГОСТ 16093.

5.4 Размеры сбегов резьбы и фасок — по ГОСТ 10549.

5.5. Длина шпилек L (кроме поз. 5 и 6) и их теоретическая масса приведены в Приложении Б.

Для шпилек (поз. 5 и 6) длину и теоретическую массу указывают в рабочих чертежах.

5.6. Допускается изготовление шпилек другой длины по соглашению между потребителем и предприятием-изготовителем.

6. Конструкция и размеры анкерных плит

6.1. Конструкция и размеры анкерных плит (поз. 11) должны соответствовать указанным на рисунке 3 и в таблице 3, плит (поз. 12) — на рисунке 4 и в таблице 4.

6. Конструкция и размеры анкерных плит

<*> Размер для справок.

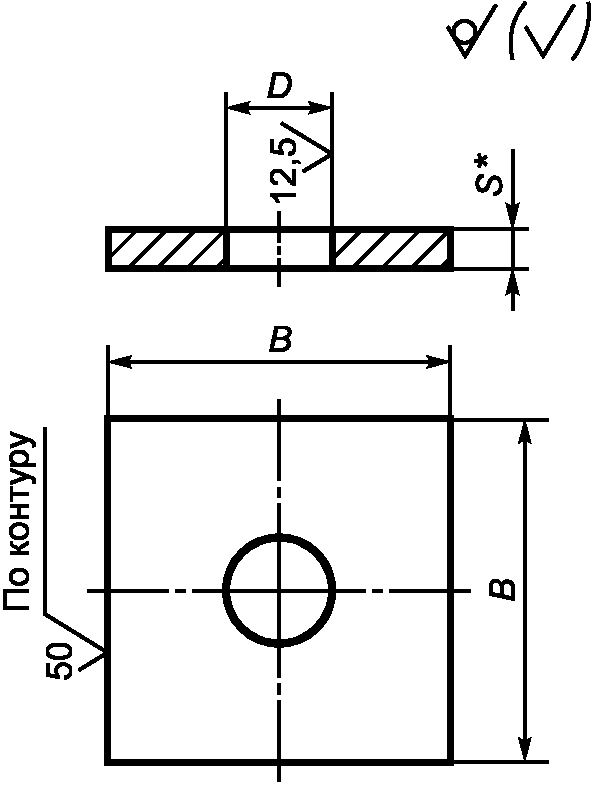

Рисунок 3. Анкерная плита (поз. 11 на рисунке 1)

Таблица 3

Размеры в миллиметрах

Номинальный диаметр резьбы шпильки d D
Предельное отклонение по H17		 B
Предельное отклонение по \pm \frac{IT17}{2}		 S* Теоретическая масса плиты, кг
16 22 65 14 0,42
20 26 80 16 0,74
24 32 100 18 1,30
30 38 120 20 2,08
36 45 150 20 3,28
42 50 170 25 5,29
48 60 190 28 7,31
56 66 220 32 11,21
64 74 260 36 17,80
72 82 300 40 26,41
80 90 320 45 33,70
90 100 360 50 47,50

6. Конструкция и размеры анкерных плит

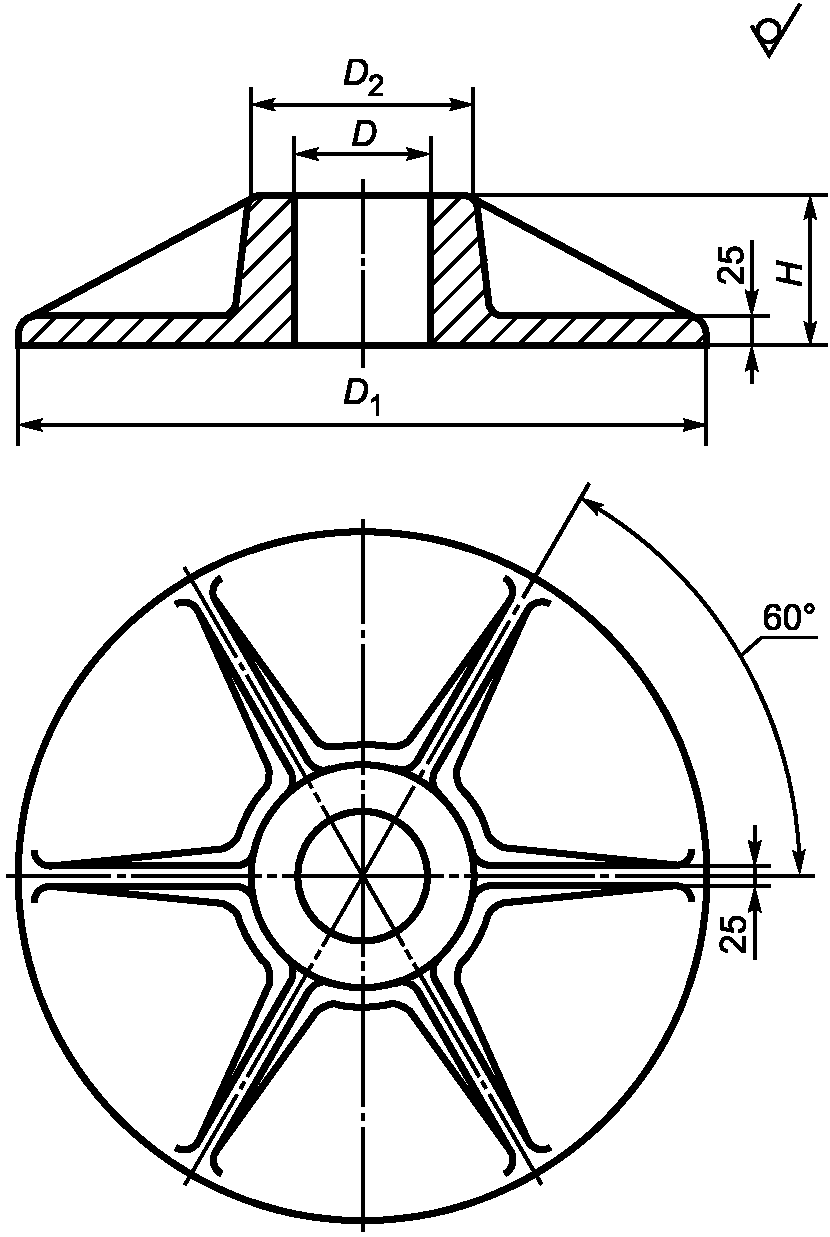

Рисунок 4. Анкерная плита (поз. 12 на рисунке 1)

Таблица 4

Размеры в миллиметрах

Номинальный диаметр резьбы шпильки d D D1 D2 H4 Теоретическая масса плиты, кг
100 135 625 220 130 94,27
110 145 650 230 135 100,32
125 165 675 240 135 106,70
140 185 700 290 145 125,50

Примеры условных обозначений:

Анкерная плита (поз. 11) размером B = 150 мм:

Плита 150 ГОСТ 24379.1-2012

Анкерная плита (поз. 12) наружным диаметром D_{1} = 625\text{мм} :

Плита 625 ГОСТ 24379.1-2012

6.2 Предельные отклонения размеров — по ГОСТ 25347.

6.3. Отливку выполнять по 3-му классу точности ГОСТ 26645.

6.4 Формовочные уклоны — по ГОСТ 3212.

6.5 Литейные радиусы — 5 мм.

6.6. Параметры шероховатости поверхностей литых анкерных плит должны быть не более Ra = 50 мкм по ГОСТ 2789.

7. Конструкция и размеры муфты

7.1. Конструкция и размеры муфты должны соответствовать указанным на рисунке 5 и в таблице 5.

7. Конструкция и размеры муфты

<*> Размер для справок.

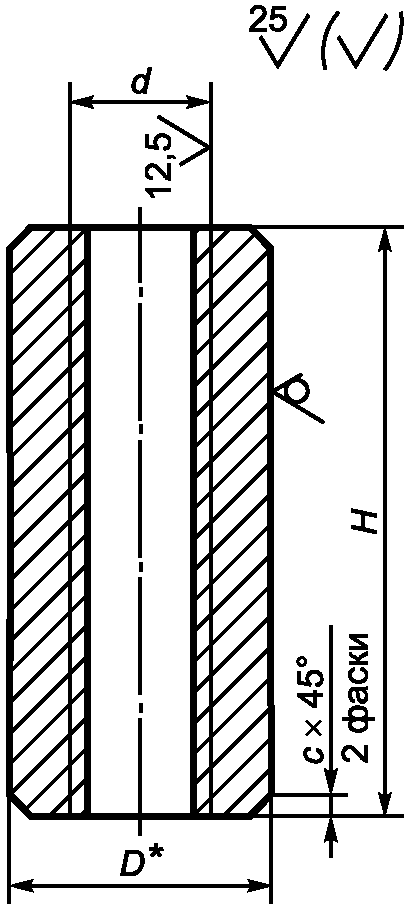

Рисунок 5. Муфта (поз. 13 на рисунке 1)

Таблица 5

Размеры в миллиметрах

Номинальный диаметр резьбы d D* H
Предельное отклонение по +IT17		 c Теоретическая масса муфты, кг
24 50 120 2 1,42
30 60 140 3 2,35
36 70 170 4 3,78
42 80 190 5 5,43
48 90 220 6 7,36
56 100 250 8 10,58
64 110 280 8 13,82

Пример условного обозначения:

Муфта для шпильки d = 24 мм из стали марки ВСт3пс категории 2:

Муфта М24.ВСт3пс2 ГОСТ 24379.1-2012

7.2. Муфты должны изготовляться из круглой стали по ГОСТ 2590, обычной точности прокатки.

7.3 Предельные отклонения размеров — по ГОСТ 25347.

7.4. Резьба — по ГОСТ 24705 с крупным шагом, поле допуска 7H — по ГОСТ 16093.

7.5 Размеры фасок резьбы — по ГОСТ 10549.

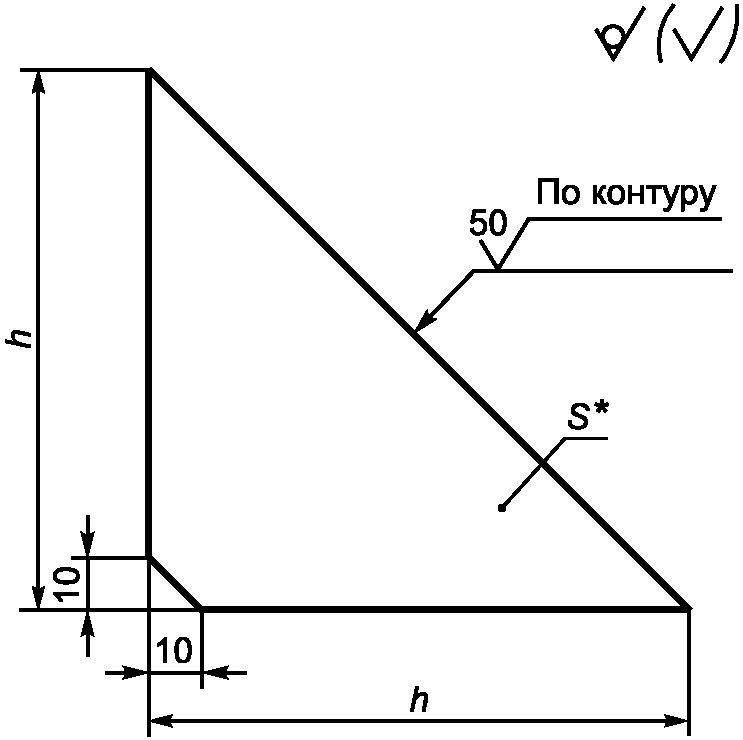

8. Конструкция и размеры анкерной арматуры

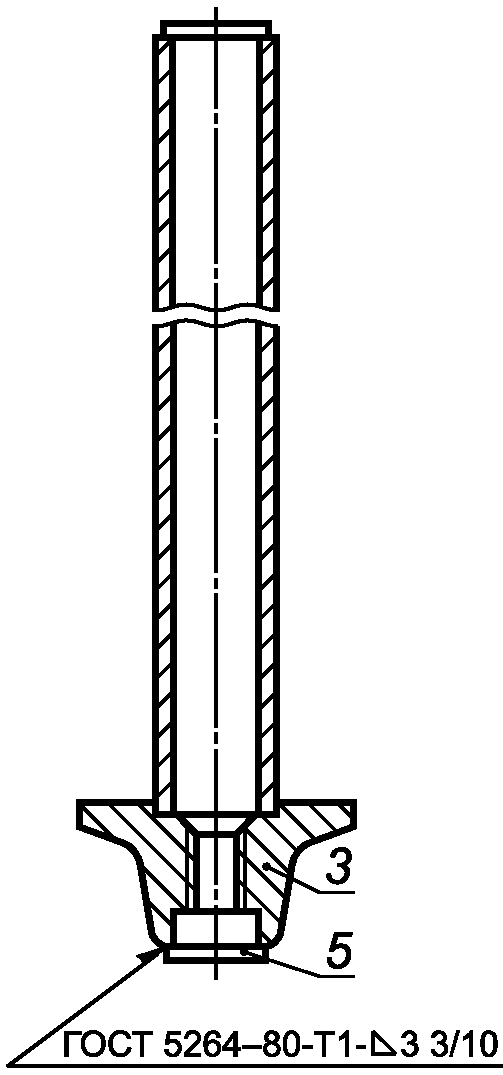

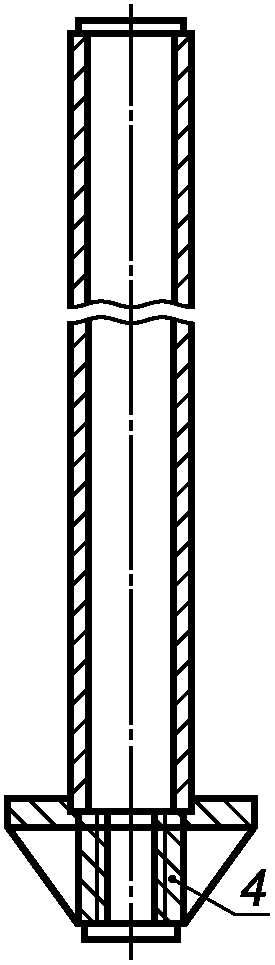

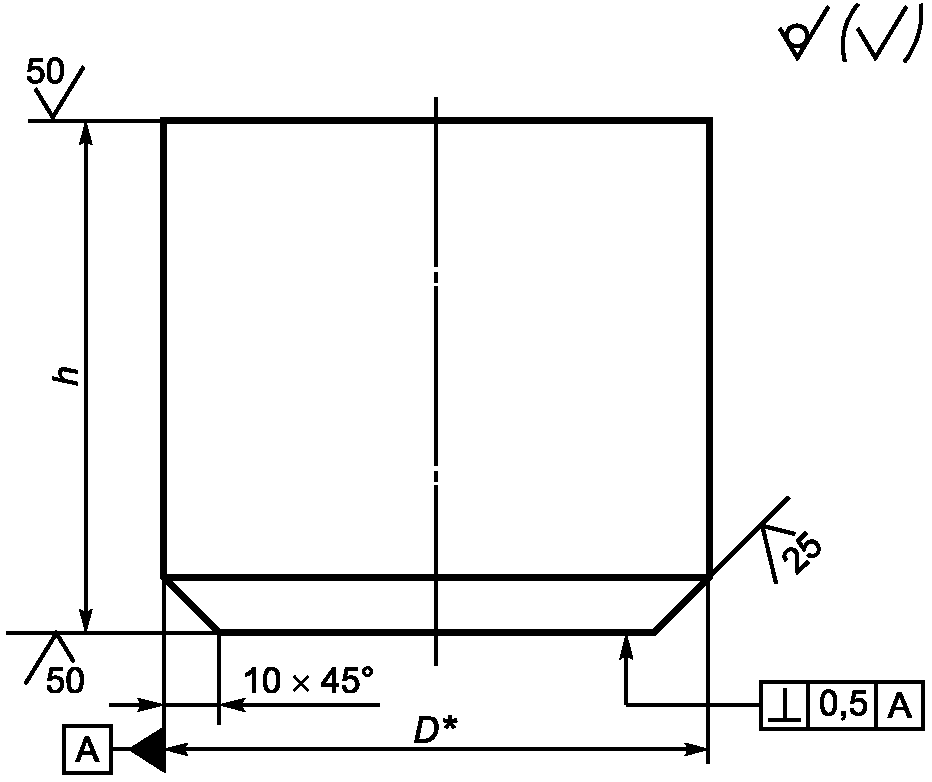

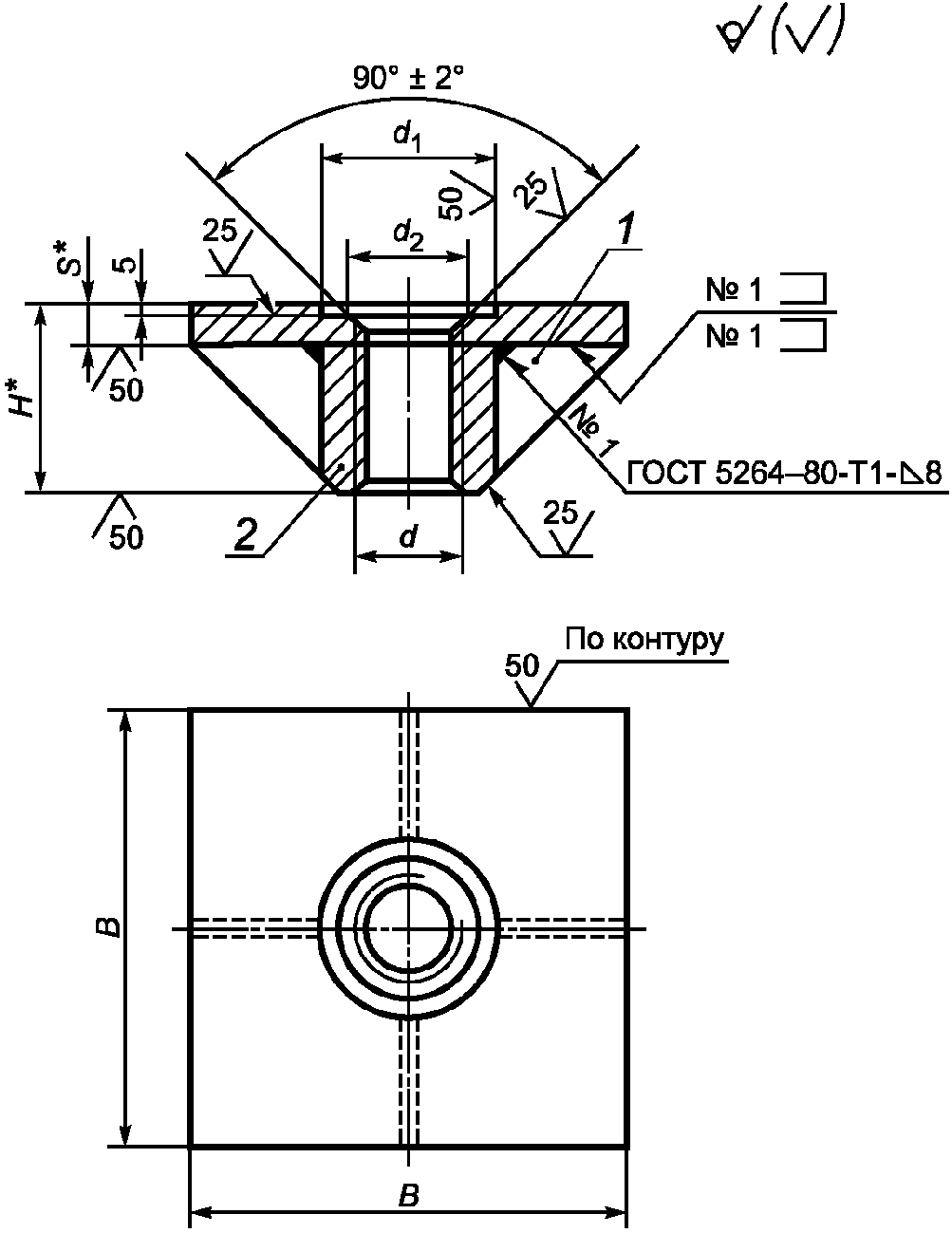

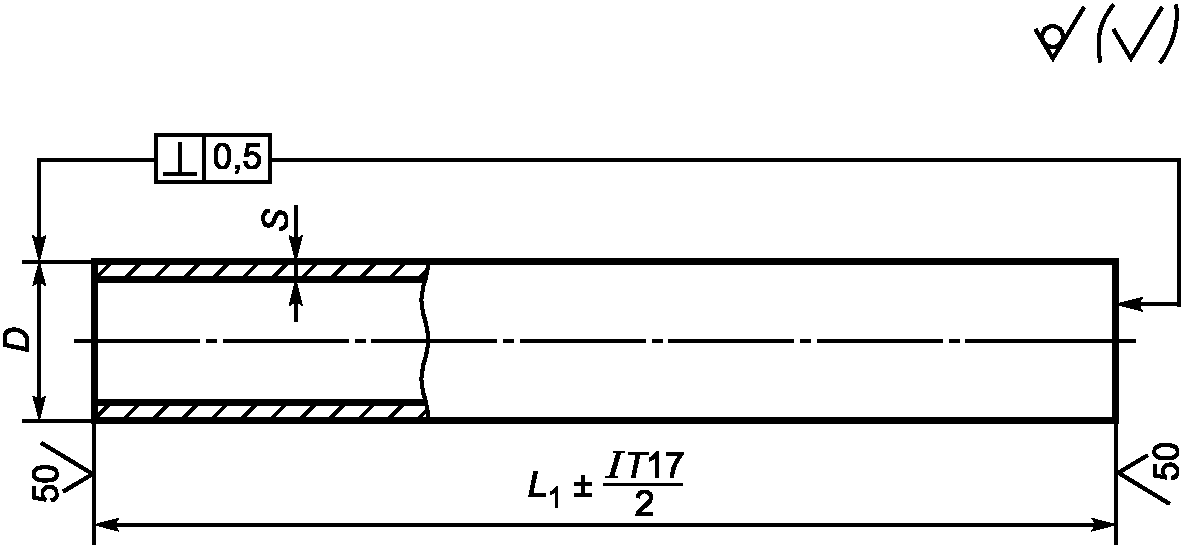

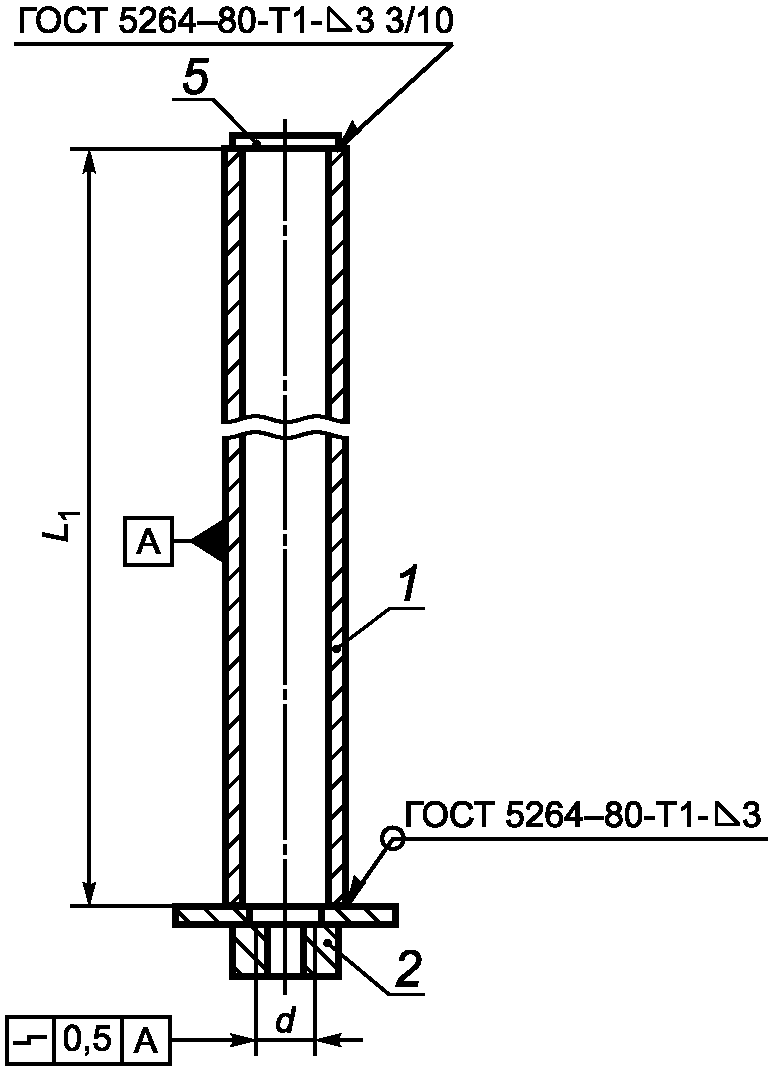

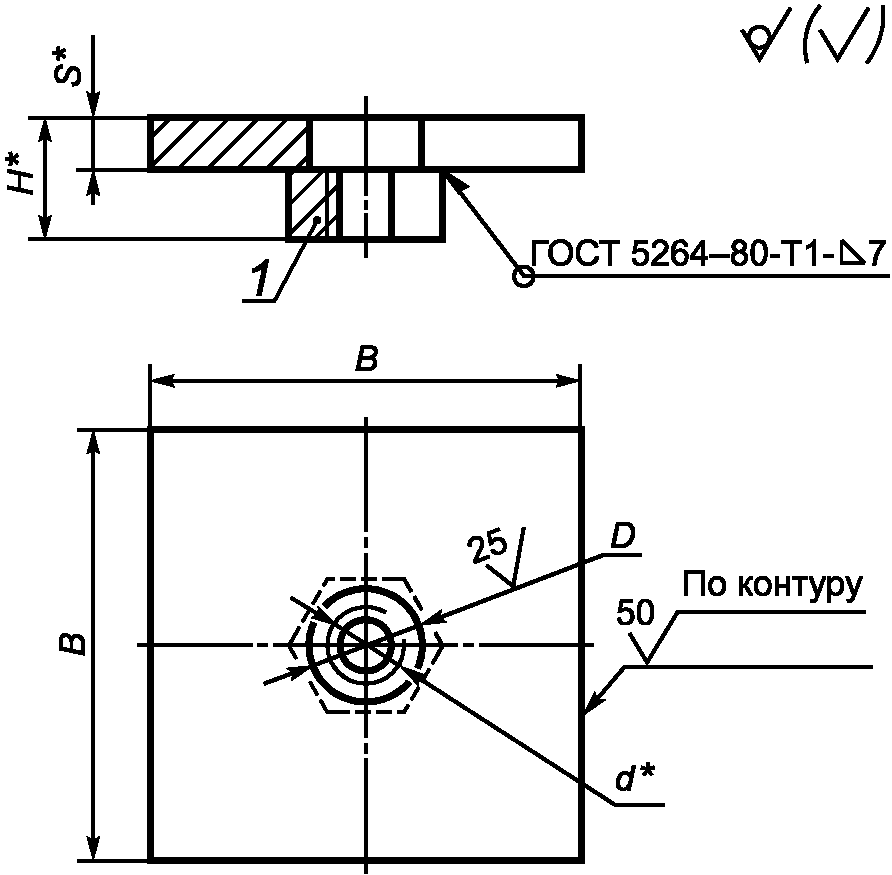

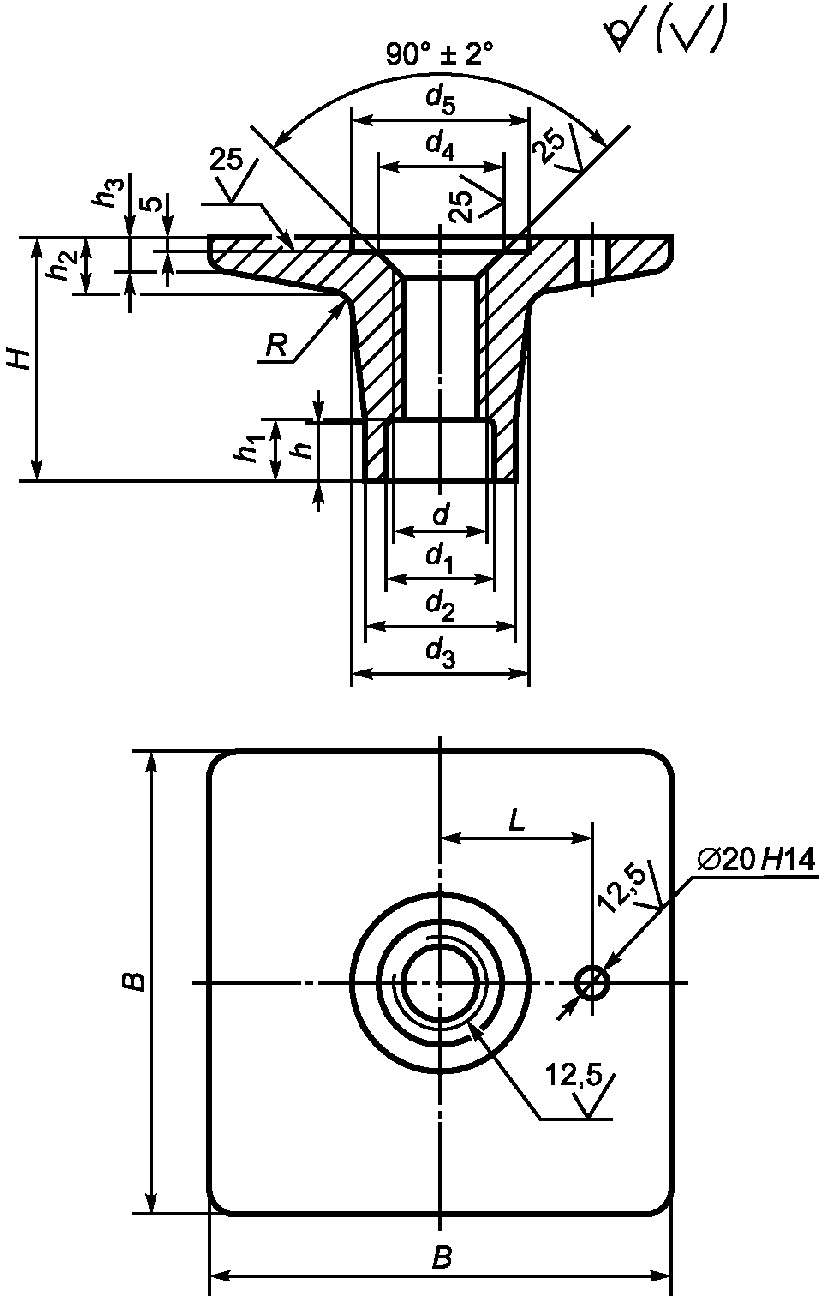

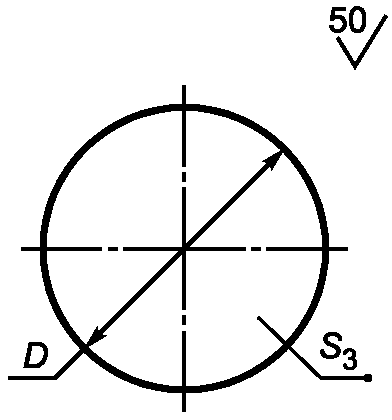

8.1. Конструкция анкерной арматуры должна соответствовать указанной на рисунке 6.

Исполнение 1
d = 24 — 48 мм

8. Конструкция и размеры анкерной арматуры

Исполнение 2
d = 56 — 125 мм

8. Конструкция и размеры анкерной арматуры

Исполнение 3
d = 56 — 100 мм

8. Конструкция и размеры анкерной арматуры

1 — труба (см. рисунок 7); 2 — составная анкерная плита
(см. рисунок 8); 3 — литая анкерная плита (см. рисунок 9);
4 — сварная анкерная плита (см. рисунок 10); 5 — заглушка
(см. рисунок 13)

Рисунок 6. Анкерная арматура (поз. 14 на рисунке 1)

8.2. Длина L_{1} анкерной арматуры назначается по длине трубы, диаметр резьбы отверстия d — по диаметру резьбы шпильки.

8.3. Конструкция и размеры трубы (поз. 1) должны соответствовать указанным на рисунке 7 и в таблице 6.

8. Конструкция и размеры анкерной арматуры

Рисунок 7. Труба (поз. 7 на рисунке 6)

Таблица 6

В миллиметрах

Диаметр резьбы шпильки24303642485664728090100110125
Диаметр и толщина стенки трубы D x s60 x 3,589 x 4102 x 4114 x 4,5127 x 4,5140 x 4,5152 x 5168 x 5180 x 5203 x 6

Трубы должны приниматься по ГОСТ 10704.

8.4. Конструкция и размеры составной анкерной плиты (поз. 2) должны соответствовать указанным на рисунке 8 и в таблице 7.

8. Конструкция и размеры анкерной арматуры

<*> Размеры для справок.

1 — гайка по ГОСТ 5915

Рисунок 8. Анкерная составная плита (поз. 2 на рисунке 6)

Таблица 7

Размеры в миллиметрах

Номинальный диаметр резьбы d <*>D
Предельное отклонение по H16		H <*>S <*>B
Предельное отклонение по \pm \frac{IT17}{2}		Теоретическая масса плиты, кг
243237181402,61
303844201603,28
364549201804,96
425059252007,65
4660632524010,98
<*> См. рисунок 8.

8.5. Конструкция и размеры литой анкерной плиты (поз. 3) должны соответствовать указанным на рисунке 9 и в таблице 8.

8. Конструкция и размеры анкерной арматуры

Рисунок 9. Анкерная литая плита (поз. 3 на рисунке 6)

Таблица 8

Размеры в миллиметрах

Номинальный диаметр резьбы dШаг резьбыd1d2d3d4d5BlHhh1h2h3RТеоретическая масса плиты, кг
крупныймелкий
565,5-8010011580106300105150403040202026
646851051259012035012017050404538
72-610012515010013340013020050502557
8014556
9012015018012015845015023060302589
100130170190150174500160240607040117
110145185210165185550180270753545158
1251501902301802106001902908050195

8.6. Конструкция и размеры сварной анкерной плиты (поз. 4) должны соответствовать указанным на рисунке 10 и в таблице 9.

8. Конструкция и размеры анкерной арматуры

<*> Размеры для справок.

1 — ребро (см. рисунок 11); 2 — втулка (см. рисунок 12)

Рисунок 10

Таблица 9

Размеры в миллиметрах

Номинальный диаметр резьбы dШаг резьбыBd1d2H*S*Теоретическая масса плиты, кг
крупныймелкийпредельное отклонение
по \pm \frac{IT17}{2}по H16
565,5-280106761102016,61
6463001208412019,71
72-6340133921352531,24
8040014510014543,01
904201581101703059,19
10045017412018071,21

Сверление отверстия в анкерной плите проводится после приварки втулки и ребер.

8.6.1. Конструкция и размеры ребра должны соответствовать указанным на рисунке 11 и в таблице 10.

8. Конструкция и размеры анкерной арматуры

<*> Размер для справок.

Рисунок 11. Ребро (поз. 7 на рисунке 10)

Таблица 10

Размеры в миллиметрах

Номинальный диаметр резьбы отверстия в анкерной плите dh
Предельное отклонение по \pm \frac{IT17}{2}		Толщина S*
568010
6490
72100
8011016
90130
100140

8.6.2. Конструкция и размеры втулки должны соответствовать указанным на рисунке 12 и в таблице 11.

8. Конструкция и размеры анкерной арматуры

<*> Размер для справок.

Рисунок 12. Втулка (поз. 2 на рисунке 10)

Таблица 11

Размеры в миллиметрах

Номинальный диаметр резьбы d 56 64 72 80 90 100
Диаметр заготовки D* 100 110 130 140 160 180
Высота втулки h, предельное отклонение по +IT17 90 100 110 120 140 150

8.7. Конструкция и размеры заглушки (поз. 5) должны соответствовать указанным на рисунке 13. Размеры указаны в таблице 12 для трубы, а в таблице 13 - для анкерной плиты.

8. Конструкция и размеры анкерной арматуры

Рисунок 13. Заглушка (поз. 5 на рисунке 6)

Таблица 12

Размеры в миллиметрах

Труба D x S 60 x 3,5 89 x 4 102 x 4 114 x 4,5 127 x 4,5 140 x 4,5 152 x 5 168 x 5 180 x 5 203 x 6
D
Предельное отклонение по h16		 56 85 98 110 122 135 147 163 175 198
Теоретическая масса, кг 0,06 0,13 0,18 0,22 0,28 0,34 0,40 0,49 0,57 0,72

Таблица 13

Размеры в миллиметрах

Номинальный диаметр резьбы под анкерную плиту d5664728090100110125
D
Предельное отклонение по h16		909511513,0150160170
Теоретическая масса, кг0,150,170,240,310,420,470,53

Примеры условных обозначений:

Арматура анкерная, исполнения 1, под шпильку d = 24 мм, длиной L_{1} = 400\text{мм} :

Арматура анкерная 1.М24 x 400 ГОСТ 24379.1-2012

То же, исполнения 2, под шпильку d = 64 мм, длиной L_{1} = 2000\text{мм} :

Арматура анкерная 2.М64 x 2000 ГОСТ 24379.1-2012

То же, исполнения 3, под шпильку d = 100 мм с мелким шагом резьбы 6 мм, длиной L_{1} = 3150\text{мм} :

Арматура анкерная 3.М100 x 6 x 3150 ГОСТ 24379.1-2012

8.8. Предельные отклонения размеров — по ГОСТ 25347 и ГОСТ 25348.

8.9. Резьба — по ГОСТ 24705, поле допуска 7H — по ГОСТ 16093.

8.10. Предельные отклонения размеров литой плиты по 3-му классу точности ГОСТ 26645.

8.11 Размеры фасок резьбы — по ГОСТ 10549.

8.12 Неуказанные литейные радиусы — 5 мм.

8.13. Теоретическая масса анкерной арматуры и труб приведена в Приложении В.

9. Конструкция и размеры разжимной цанги

9.1. Конструкция и размеры разжимной цанги должны соответствовать указанным на рисунке 14 и в таблице 14.

9. Конструкция и размеры разжимной цанги

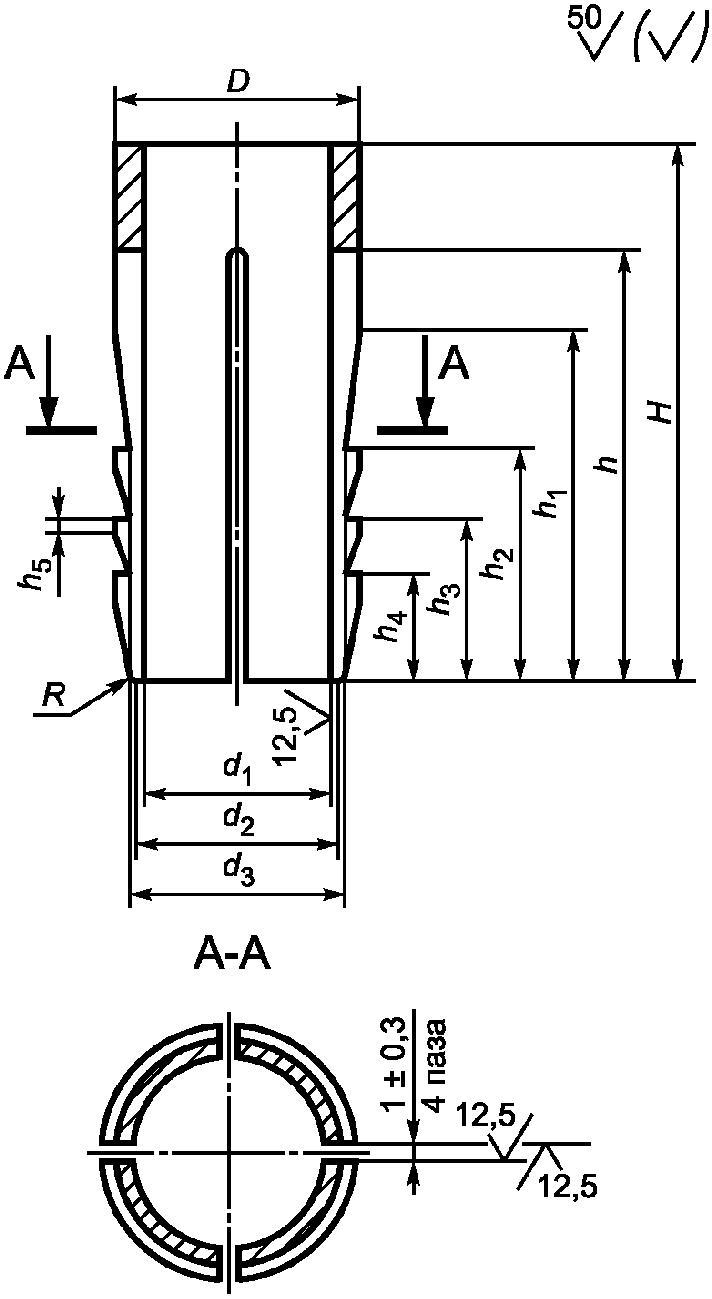

Рисунок 14. Разжимная цанга (поз. 15 на рисунке 1)

Таблица 14

Размеры в миллиметрах

Номинальный диаметр резьбы шпильки dD
Предельное отклонение по h16		d1
Предельное отклонение по h16		d2d3Hhh1h2h3h4h5
Предельное отклонение по \pm \frac{IT16}{2}		R, не болееТеоретическая масса цанги, кг
Пред. откл. по h16Предельное отклонение по \pm \frac{IT16}{2}
121712,51516,5363024161170,50,80,03
162417,02023,24536302114100,81,00,08
203021,02529,06048402618121,01,20,17
243425,03032,57560543122151,51,50,25
304232,03732,59072603427181,51,50,41
365038,04248,010584704733222,01,50,68
425844,05255,512096805539252,52,01,06
486850,06065,01501201006343293,02,01,96

9.2 Предельные отклонения размеров — по ГОСТ 25347.

Пример условного обозначения:

Разжимная цанга для шпильки d = 24 мм:

Цанга М24 ГОСТ 24379.1-2012

10. Конструкция и размеры конической втулки

10.1. Конструкция и размеры конической втулки должны соответствовать указанным на рисунке 15 и в таблице 15.

10. Конструкция и размеры конической втулки

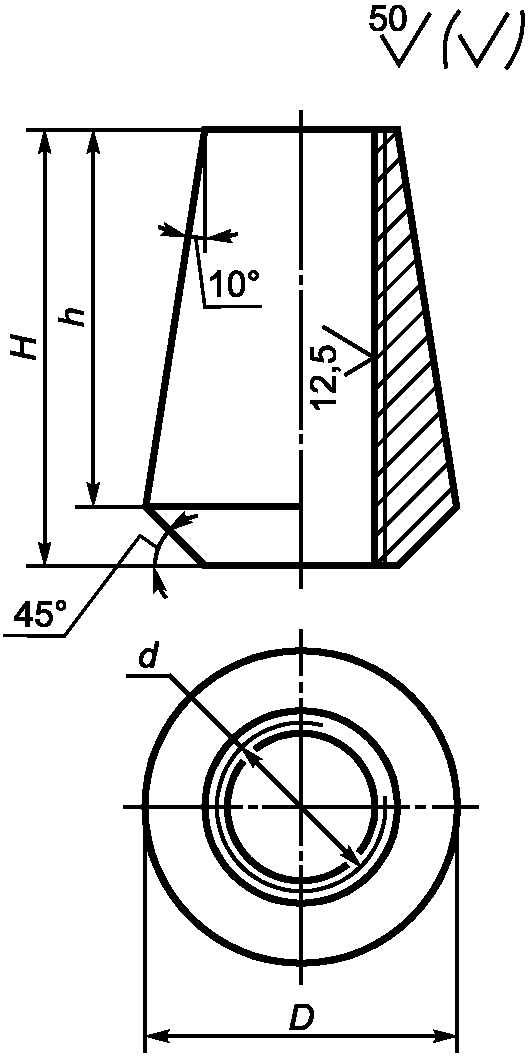

Рисунок 15. Коническая втулка (поз. 16 на рисунке 1)

Таблица 15

Размеры в миллиметрах

Номинальный диаметр резьбы шпильки dD
Предельное отклонение по h16		HhТеоретическая масса втулки, кг
Предельное отклонение по \pm \frac{IT16}{2}
122224200,03
162932280,06
203540340,11
244248410,20
305260510,36
366272610,67
49
72
84710,944882
96821,41Пример условного обозначения:

Втулка под шпильку d = 24 мм:

Втулка М24 ГОСТ 24379.1-2012

10.2 Предельные отклонения размеров — по ГОСТ 25347.

10.3. Резьба — по ГОСТ 24705, поле допуска 7H — по ГОСТ 16093.

10.4 Размеры фасок резьбы — по ГОСТ 10549.

11. Конструкция и размеры шайбы

11.1. Шайбы при нормальных отверстиях в приливах оборудования следует применять по ГОСТ 11371, при увеличенных отверстиях в приливах оборудования — по настоящему стандарту.

11.2. Конструкция и размеры шайб должны соответствовать указанным на рисунке 16 и в таблице 16.

11. Конструкция и размеры шайбы

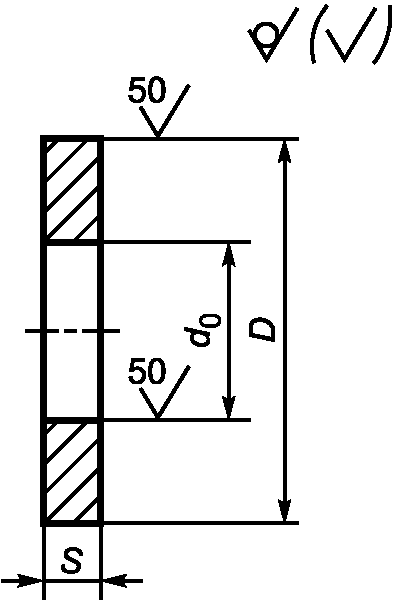

Рисунок 16. Шайба (поз. 17 на рисунке 1)

Таблица 16

Размеры в миллиметрах

Номинальный диаметр резьбы шпильки dd0
Предельное отклонение по H16		D
Предельное отклонение по h16		SПредельное радиальное биениеТеоретическая масса шайбы, кг
12133630,50,021
16174240,60,036
20214580,076
2425550,120
303280100,70,330
3638900,410
424495140,610
48501050,740
5660115160,80,950
64681301,210
7276140181,530
8085160200,92,270
90951802,880
100105190223,400
1101152003,630
125130240251,06,300
1401452707,990

Пример условного обозначения:

Шайба для шпильки диаметром резьбы d = 12 мм:

Шайба М12 ГОСТ 24379.1-2012

Приложение А

(справочное)

ТЕОРЕТИЧЕСКАЯ МАССА БОЛТОВ ТИПОВ 1, 2, 5 И 6

Таблица А.1

Размеры в миллиметрах

Длина <*> болта LТеоретическая масса болта типа 1, кг, при номинальном диаметре резьбы d
1216202430364248
3000,350,66------
4000,440,821,32-----
5000,520,971,572,35----
6000,611,131,812,714,55---
7100,711,312,093,105,167,59--
8000,791,452,313,425,668,3111,81-
9000,881,602,553,776,229,1012,8917,41
10000,971,772,804,136,779,9113,9818,83
1120-1,953,104,567,4310,8515,2920,53
1250-2,153,435,038,1511,8816,7122,38
1320--3,605,288,5312,4317,4723,37
1400--3,795,558,9913,1018,3324,51
1500---5,909,5413,9019,4225,93
1600---6,2610,1014,7020,5027,35
1700---6,6110,6515,5021,5928,77
1800----11,2116,2922,6830,19
1900----11,7617,0923,7631,61
2000----12,3217,8924,8533,03
2120-----18,8526,1634,73
2240-----19,8127,4736,44
2300-----20,2928,1137,29
2360------28,7638,07
2500------30,2940,13
2650-------42,26
2800-------44,39

<*> Длина принята в соответствии с ГОСТ 6636.

Таблица А.2

Размеры в миллиметрах

Длина <*> болта LТеоретическая масса болта типа 2, кг, исполнение
123
Номинальный диаметр резьбы
162024303642485664728090100110125140
2000,921,56--------------
2500,991,692,744,70------------
3001,071,812,914,987,60-----------
3501,151,933,095,257,9912,21----------
4001,232,063,275,538,3912,7517,56---------
4501,312,183,355,818,7913,2918,27---------
5001,392,303,626,089,1913,8418,98---------
6001,552,553,986,649,9914,9220,39---------
7101,722,824,377,2510,8716,1221,95---------
8001,863,044,697,7511,5917,1023,2333,99--------
9002,023,295,048,3012,3918,1824,6635,26--------
10002,183,535,408,8613,1819,2726,0738,4353,6071,35------
11202,373,845,839,5314,1420,5727,7940,1456,5274,66------
12502,574,156,2910,2515,1921,9929,6343,9859,2079,1698,8-----
1320-4,326,5410,6415,7522,7530,6344,5862,5680,92101,9-----
1400-4,526,8211,0716,3823,6231,7547,3065,6385,22107,7141,9----
1500-4,777,1011,6317,1824,7133,1748,5767,5887,16109,4144,6----
1600--7,5312,1817,9825,7934,5951,7471,7192,1116,7153,0219,1252,6--
1700--7,8812,7418,7726,8836,1753,9675,4895,6121,1158,6225,8261,5--
1800---13,2919,5727,9737,4256,1877,7599,0125,6164,1232,6270,3329,3408,3
1900---13,8520,5729,0538,8458,4081,52102,5130,0169,6239,4280,3339,8421,3
2000----21,1730,1440,2660,6183,79106,0134,5175,3246,2288,1350,1434,2
2120----22,1331,4441,9863,1187,25109,6139,3181,3254,3298,7362,6449,7
2240----23,0932,7543,6865,6991,7114,3145,2188,6262,5310,3375,3465,3
2500-----35,5747,3771,7198,9123,3156,7203,1280,2332,5402,2499,0
2800------51,6378,36108,0133,7170,1219,8300,6359,1433,4537,8
3150-------86,02118,5145,9185,7242,0324,4391,1470,1583,2
3350---------159,2203,5261,4351,6426,6511,9636,0
4000-----------286,5382,1465,6558,4693,3
4500------------416,1509,9610,5758,1
5000--------------662,5822,9

<*> Длина принята в соответствии с ГОСТ 6636.

Таблица А.3

Размеры в миллиметрах

Длина <*> болта LТеоретическая масса болта типа 5, кг, при номинальном диаметре резьбы d
1216202430364248
1500,180,360,57-----
2000,230,440,691,04----
2500,270,510,821,222,17---
3000,320,590,941,392,443,56--
3500,360,671,061,572,723,965,66-
4000,400,751,191,753,004,356,218,33
4500,450,831,311,933,284,756,759,04
500-0,911,432,103,555,157,309,75
600-1,071,682,464,115,958,3811,17
710--1,952,854,726,839,5412,73
800--2,173,175,227,5510,5613,98
900---3,525,778,3511,6415,43
1000----6,339,1512,7316,85
1120----6,9910,1114,0418,55
1250-----11,1415,4520,40
1320------16,2121,39
1400-------22,53

<*> Длина принята в соответствии с ГОСТ 6636.

Таблица А.4

Размеры в миллиметрах

Длина <*> болта LТеоретическая масса болта типа 6, кг, исполнение
123123123123
Номинальный диаметр резьбы d
12162024
1500,230,210,200,470,420,39------
2000,270,260,240,550,500,470,920,800,75---
2500,320,300,290,630,570,551,040,930,871,571,421,32
3000,360,350,330,710,650,631,171,051,001,751,591,50
3500,400,390,370,780,730,701,291,171,121,931,771,68
4000,450,430,420,860,810,731,411,301,242,111,971,86
4500,490,480,460,940,890,861,541,421,372,282,132,03
5000,540,520,511,020,970,941,661,541,492,462,302,21
6000,630,610,601,181,131,101,911,791,742,822,632,57
710---1,351,301,272,182,062,013,213,052,95
800------2,402,282,233,533,373,28
900---------3,883,723,63

Окончание таблицы А.4

Размеры в миллиметрах

Длина <*> болта LТеоретическая масса болта типа 6, кг, исполнение
123123123123
Номинальный диаметр резьбы d
30364248
2502,772,532,36---------
3003,052,812,644,584,233,90------
3503,333,032,924,984,624,307,276,616,21---
4003,603,363,195,975,024,697,827,156,7611,149,749,18
4503,833,643,475,775,425,098,367,697,3011,3510,459,89
5004,163,913,756,175,825,498,908,247,8412,5111,1610,55
6004,714,474,306,966,626,289,999,328,9313,9812,5312,02
7105,335,084,927,857,507,1711,1910,5210,1315,5414,1413,58
8005,825,585,418,568,227,8812,1711,5011,1116,8215,4214,86
9006,386,135,979,369,028,6813,2512,5812,1918,2416,8516,28
10006,936,696,5210,169,819,4814,3413,6713,2819,6518,2617,70
11207,597,367,1811,1210,7710,4415,6414,9714,5821,3619,9819,40
1250---12,1611,8211,4817,0616,3916,0023,2121,8221,25
1320------17,8217,1516,7624,2022,8222,24
1400---------25,3423,9423,38

<*> Длина принята в соответствии с ГОСТ 6636.

Приложение Б
(справочное)

ТЕОРЕТИЧЕСКАЯ МАССА ШПИЛЕК (ПОЗ. 1 - 4; 7 - 10)

Таблица Б.1

Размеры в миллиметрах

Длина <*> шпильки LТеоретическая масса шпильки (поз. 1 и 2), кг, при номинальном диаметре резьбы d
1216202430364248
3000,300,54------
4000,390,701,12-----
5000,470,851,372,02----
6000,561,011,612,383,77---
7100,661,191,892,774,386,43--
8000,741,332,113,094,887,159,95-
9000,831,482,353,445,447,9511,0314,76
10000,921,652,603,805,998,7412,1216,18
1120-1,82,904,236,659,6913,4317,63
1250-2,053,234,707,3710,7214,3519,73
1320--3,404,957,7511,2715,6120,72
1400--3,595,228,2111,9416,4721,36
1500---5,578,7612,7417,5623,28
1600---5,939,3213,5418,6424,70
1700---6,289,8714,3419,7326,12
1800----10,4315,1320,8227,54
1900----10,9615,9321,9028,96
2000----11,5416,7322,9930,38
2120-----17,6924,3032,08
2240-----18,6425,6133,79
2300-----19,1326,2534,64
2360------26,9035,45
2500------28,4337,48
2650-------38,61
2800-------41,71

<*> Длина принята в соответствии с ГОСТ 6636.

Таблица Б.2

Размеры в миллиметрах

Длина <*> шпильки LТеоретическая масса шпильки (поз. 3, 4, 7 и 9), кг, при номинальном диаметре резьбы
12162024303642485664728090100110125140
1500,130,24---------------
2000,180,320,49--------------
2500,220,390,620,891,39------------
3000,270,470,741,061,672,40-----------
3500,310,550,861,241,942,793,81----------
4000,350,630,991,422,223,194,355,68---------
4500,400,711,111,602,503,594,896,39---------
5000,440,791,231,772,773,995,447,10---------
6000,530,951,482,133,334,796,528,52---------
710-1,121,752,523,945,677,7210,08---------
800-1,261,972,844,446,398,7011,3616,03--------
900-1,422,223,194,997,199,7812,7918,25--------
1000-1,582,463,555,557,9810,8714,2020,4726,6333,33------
1120-1,772,763,986,228,9412,1715,9223,1330,6737,49------
1250-1,973,084,446,949,9913,5917,7626,0233,3541,9951,23-----
1320--3,254,697,3310,5514,3518,7627,5736,7143,7554,35-----
1400--3,454,977,7611,1815,2219,8829,3438,7146,5257,9171,5----
1500--3,705,328,3211,9816,3121,3031,5641,7349,9962,3677,1----
1600---5,688,8712,7817,3922,7233,7844,7453,4566,8182,7100,7123,8--
1700---6,039,4313,5718,4824,1336,0047,7656,9171,2688,3107,5132,7--
1800----9,9814,3719,5725,5538,2250,7860,3875,7293,8114,3141,6177,3221,8
1900----10,5415,1720,6526,9740,4453,8063,8480,1799,3121,1150,5187,8234,8
2000-----15,9721,7428,3942,6556,8267,3184,62104,9127,9159,3198,2247,7
2120-----16,9323,0430,1045,3160,4471,4789,96111,6136,0169,9210,7263,2
2240-----17,8924,3531,8047,9864,0775,6395,30118,3144,2180,5223,3278,8
2500------27,1735,4953,7571,9284,64106,90132,8161,9203,7250,2312,5
2800-------39,7560,4080,9895,04120,20149,5182,3230,3281,5351,4
3150--------68,2291,70107,20135,80171,7206,1261,3318,1396,7
3550----------121,15153,60191,1233,3296,7359,9448,5
4000------------216,2263,8336,8406,4506,9
4500-------------297,8381,2458,5571,6
5000---------------510,6636,4

<*> Длина принята в соответствии с ГОСТ 6636.

Таблица Б.3

Размеры в миллиметрах

Длина <*> шпильки LТеоретическая масса шпильки (поз. 8 и 10), кг, при номинальном диаметре резьбы d
1216202430364248
1500,150,27------
2000,190,350,55-----
2500,240,430,670,991,58---
3000,280,510,801,171,862,74--
3500,320,580,921,352,143,144,35-
4000,370,661,041,532,413,534,906,53
4500,410,741,171,702,693,935,447,24
5000,460,821,291,882,974,335,987,90
6000,550,981,542,243,535,127,079,37
710-1,151,812,634,146,018,2610,93
800--2,032,954,636,729,2512,21
900---3,305,197,5210,3313,63
1000----5,748,3211,4215,05
1120----6,409,2812,7216,75
1250-----10,3214,1418,60
1320------14,9019,59
1400-------20,73

<*> Длина принята в соответствии с ГОСТ 6636.

Приложение В
(справочное)

ТЕОРЕТИЧЕСКАЯ МАССА АНКЕРНОЙ АРМАТУРЫ

Таблица В.1

Размеры в миллиметрах

Длина <*> анкерной арматуры L1Теоретическая масса анкерной арматуры, кг, исполнение
12323232323232
Номинальный диаметр резьбы
24303642485664728090100110125
4004,76------------------
5005,246,02-----------------
6005,736,5110,57----------------
7106,277,0511,4814,41---------------
8006,707,4812,2515,1819,94--------------
9007,197,9713,0916,0220,90--------------
10007,688,4613,9216,8521,87--------------
11208,179,0514,9317,8523,03--------------
12508,909,6816,0218,9424,29--------------
13209,2510,0316,6319,5324,95--------------
1400-10,4217,3020,2025,73--------------
1500--18,1421,0426,70--------------
1600---21,8827,66--------------
1700----28,63--------------
1800-----43,8534,14------------
2000-----45,7836,0762,8244,13----------
2240-----48,1038,3965,7247,0587,0161,8--------
2500-----50,6240,9168,9050,2190,6665,3394,3780,73------
2800-------72,5453,8594,3269,4199,8885,24140,7110,0----
3150---------98,9074,17104,1590,51147,0116,4181,5134,6--
3550-----------110,1696,52154,3123,6189,5142,6236,0-
4000-------------162,4131,8198,6151,7245,7313,20
4500---------------208,6161,7256,4337,7

<> Длина принята в соответствии с ГОСТ 6636.*

Таблица В.2

Размеры в миллиметрах

Длина <*> трубы L1Теоретическая масса трубы, кг, при номинальном наружном диаметре D и толщине стенки S (D x S)
60 x 3,589 x 4102 x 4114 x 4,5127 x 4,5140 x 4,5152 x 5168 x 5180 x 5203 x 6
4001,95---------
5002,44---------
6002,935,03--------
7103,475,95--------
8003,906,717,74-------
9004,397,558,70-------
10004,888,389,67-------
11205,479,3810,83-------
12506,1010,4712,09-------
13206,4411,0712,76-------
14006,8311,7313,54-------
1500-12,5814,50-------
1600-13,4115,48-------
1700--16,43-------
1800--17,41-------
2000--19,3424,30------
2240--21,6627,2230,44-----
2500--24,1830,3833,9737,60----
2800---30,0238,0542,1150,76---
3150----42,8147,3857,1163,32--
3550-----53,3964,3671,3576,64-
4000------72,5280,4086,36116,56
4500-------90,4597,15131,13

<*> Длина принята в соответствии с ГОСТ 6636.

Приложение Г

(рекомендуемое)

ПРИМЕРЫ УСТАНОВКИ БОЛТОВ В ФУНДАМЕНТ

Г.1. Изогнутые болты, исполнение 1, устанавливают до бетонирования фундаментов (см. рисунок Г.1, пример 1).

Г.2. Изогнутые болты, исполнение 2, устанавливают в колодцах готовых фундаментов с последующим заполнением колодцев бетоном (см. рисунок Г.1, пример 2).

Г.3. Болты с анкерной плитой исполнений 1 — 3 устанавливают до бетонирования фундаментов (см. рисунок Г.1, примеры 3, 4 и 5).

Г.4. При установке составных болтов исполнений 1 и 2 нижнюю шпильку совместно с муфтой и анкерной плитой устанавливают до бетонирования фундамента. Верхнюю шпильку ввертывают в муфту и прихватывают сваркой после установки оборудования (см. рисунок Г.1, пример 6), которое монтируют методом поворота или надвижки.

Г.5. При установке съемных болтов исполнений 1 — 3 анкерную арматуру устанавливают до бетонирования фундаментов, а шпильки — после устройства фундамента (см. рисунок Г.1, примеры 7 - 9).

Г.6. Болты прямые и с коническим концом исполнения 1 — 3 устанавливают в просверленные скважины готовых фундаментов.

Болты прямые закрепляют с помощью эпоксидного или силоксанового клеев (см. рисунок Г.1, пример 10) или виброзачеканкой цементно-песчаной смесью (см. рисунок Г.1, пример 11).

Болты с коническим концом закрепляют с помощью разжимной цанги (см. пример 12) или цементным раствором при вибропогружении в него шпильки болта (см. рисунок Г.1, пример 13).

Г.7. Глубину заделки болтов в бетон (размер H), состав и марки бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначают в соответствии с действующими нормативными документами, утвержденными в установленном порядке.

Пример 1

11. Конструкция и размеры шайбы

Пример 2

11. Конструкция и размеры шайбы

Пример 3

11. Конструкция и размеры шайбы

Пример 4

11. Конструкция и размеры шайбы

Пример 5

11. Конструкция и размеры шайбы

Пример 6

11. Конструкция и размеры шайбы

Пример 7

11. Конструкция и размеры шайбы

Рисунок Г.1. Примеры установки болтов в фундамент, лист 1

Пример 8

11. Конструкция и размеры шайбы

Пример 9

11. Конструкция и размеры шайбы

Пример 10

11. Конструкция и размеры шайбы

Пример 11

11. Конструкция и размеры шайбы

Пример 12

11. Конструкция и размеры шайбы

Пример 13

11. Конструкция и размеры шайбы

1 — фундамент; 2 — подливка; 3 — оборудование
или строительная конструкция; 4 — колодец; 5 — бетон
на мелком заполнителе; 6 — скважина; 7 — клеевой состав;
8 — цементно-песчаная смесь; 9 — цементный раствор

Рисунок Г.1, лист 2
