ГОСТ 25348-82. Межгосударственный стандарт. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм

(утв. Постановлением Госстандарта СССР от 21.07.1982 № 2765)

(ред. от 01.10.1988)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

ЕДИНАЯ СИСТЕМА ДОПУСКОВ И ПОСАДОК

РЯДЫ ДОПУСКОВ, ОСНОВНЫХ ОТКЛОНЕНИЙ И ПОЛЯ ДОПУСКОВ ДЛЯ РАЗМЕРОВ СВЫШЕ 3150 ММ

Basic norms of interchangebility, Unified sistem of tolerances and fits. Serics of tolerances, basic devations and tolerance zones for sizes over 3150 mm

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 21.07.82 № 2765.

3. Введен впервые.

4. Стандарт полностью соответствует СТ СЭВ 177-75.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 25346-89	Вводная часть; 1.2.2; 1.3.1

6. Издание с Изменением № 1, утвержденным в октябре 1988 г. (ИУС 1-89).

Настоящий стандарт распространяется на гладкие сопрягаемые и несопрягаемые элементы деталей с номинальными размерами свыше 3150 до 10000 мм и устанавливает ряды допусков и основных отклонений, поля допусков и рекомендуемые посадки таких элементов.

Основные положения Единой системы допусков и посадок (ЕСДП), термины, правила образования полей допусков и обозначения — по ГОСТ 25346.

(Измененная редакция, Изм. № 1).

1. ДОПУСКИ И ОСНОВНЫЕ ОТКЛОНЕНИЯ

1.1 Интервалы номинальных размеров

1.1.1. Допуски и основные отклонения установлены в интервалах номинальных размеров, приведенных в табл. 1.

                                                            мм

Основные интервалы		Промежуточные интервалы		Основные интервалы		Промежуточные интервалы
Св.	До	Св.	До	Св.	До	Св.	До
3150	4000	3150	3550	5000	6300	5000	5600
		3550	4000			5600	6300
4000	5000	4000	4500	6300	8000	6300	7100
		4500	5000			7100	8000
				8000	10000	8000	9000
						9000	10000

1.1.2 Промежуточные интервалы размеров применяются:

для валов с основными отклонениями с, cd, r ... u;

для отверстий с основными отклонениями С, CD, R ... U.

1.1.1, 1.1.2. (Измененная редакция, Изм. № 1).

1.2 Квалитеты и допуски

1.2.1 Устанавливаются 20 квалитетов: 01, 0, 1 ... 18.

(Измененная редакция, Изм. № 1).

1.2.2. Формулы допусков и правила округления значений допусков — по ГОСТ 25346 (разд. 3).

1.2.3 Числовые значения допусков приведены в табл. 2.

Интервал размеров,	Квалитет
мм	01	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
	Допуск
	мкм										мм
Св. 3150 до 4000	16	23	33	45	60	84	115	165	260	410	0,66	1,05	1,65	2,6	4,1	6,6	10,5	16,5	26	41
Св. 4000 до 5000	20	28	40	55	74	100	140	200	320	500	0,80	1,30	2,00	3,2	5,0	8,0	13,0	20,0	32	50
Св. 5000 до 6300	25	35	49	67	92	125	170	250	400	620	0,98	1,55	2,50	4,0	6,2	9,8	15,5	25,0	40	62
Св. 6300 до 8000	31	43	62	84	115	155	215	310	490	760	1,20	1,95	3,10	4,9	7,6	12,0	19,5	31,0	49	76
Св. 8000 до 10000	38	53	76	105	140	195	270	380	600	940	1,50	2,40	3,80	6,0	9,4	15,0	24,0	38,0	60	94

(Измененная редакция, Изм. № 1).

1.3 Основные отклонения

1.3.1. Формулы основных отклонений и правила округления значений отклонений — по ГОСТ 25346 (разд. 3).

1.3.2. Числовые значения основных отклонений валов и отверстий приведены в табл. 3 и 4.

Интервал размеров, мм	Обозначение основного отклонения вала
	с	cd	d	е	f	h	js	p	r s		t	u
	Верхнее отклонение вала es со знаком минус (-)						Предельные отклонения IT	Нижнее отклонение вала ei со знаком плюс (+)
Св. 3150 до 3550	2800	1250	580	320	160	0	+/- --- 2	290	680	1600	2400	3600
Св. 3550 до 4000	3100	1350							720	1750	2600	4000
Св. 4000 до 4500	3500	1500	640	350	175	0		360	840	2000	3000	4600
Св. 4500 до 5000	3900	1600							900	2200	3300	5000
Св. 5000 до 5600	4300	1750	720	380	190	0		440	1050	2500	3700	5600
Св. 5600 до 6300	4800	1850							1100	2800	4100	6400
Св. 6300 до 7100	5400	2100	800	420	210	0		540	1300	3200	4700	7200
Св. 7100 до 8000	6200	2200							1400	3500	5200	8000
Св. 8000 до 9000	6800	2400	880	460	230	0		680	1650	4000	6000	9000
Св. 9000 до 10000	7600	2600							1750	4400	6600	10000

Интервал размеров, мм	Обозначение основного отклонения отверстия
	С	CD D Е			F	H	JS	P	R	S	T U
	Нижнее отклонение отверстия EI со знаком плюс (+)						Предельные отклонения IT +/- --- 2	Верхнее отклонение отверстия ES со знаком минус (-)
Св. 3150 до 3550	2800	1250	580	320	160	0		290	680	1600	2400	3600
Св. 3550 до 4000	3100	1350							720	1750	2600	4000
Св. 4000 до 4500	3500	1500	640	350	175	0		360	840	2000	3000	4600
Св. 4500 до 5000	3900	1600							900	2200	3300	5000
Св. 5000 до 5600	4300	1750	720	380	190	0		440	1050	2500	3700	5600
Св. 5600 до 6300	4800	1850							1100	2800	4100	6400
Св. 6300 до 7100	5400	2100	800	420	210	0		540	1300	3200	4700	7200
Св. 7100 до 8000	6200	2200							1400	3500	5200	8000
Св. 8000 до 9000	6800	2400	880	460	230	0		680	1650	4000	6000	9000
Св. 9000 до 10000	7600	2600							1750	4400	6600	10000

(Измененная редакция, Изм. № 1).

2. ПОЛЯ ДОПУСКОВ

2.1. Поля допусков общего применения приведены в табл. 5 и 6.

Квалитеты

Основные отклонения

c

cd

d

e

f

h

js

p

r

s

t

u

01

h01*

js01*

0

h0*

js0*

1

h1*

js1*

2

h2*

js2*

3

h3*

js3*

4

h4*

js4*

5

h5*

js5*

6

h6

js6*

p6

r6

s6

t6

u6

7

e7

f7

h7

js7*

p7

r7

s7

t7

u7

8

d8

e8

f8

h8

js8*

9

d9

e9

h9

js9*

10

с10

cd10

d10

h10

js10*

11

с11

cd11

h11

js11*

12

h12*

js12*

13

h13*

js13*

14

h14*

js14*

15

h15*

js15*

16

h16*

js16*

17

h17*

js17*

18

h18*

js18*

Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

Квалитеты

Основные отклонения

С

CD

D

E

F

H

JS

P

R

S

Т

U

01

H01*

JS01*

0

H0*

JS0*

1

H1*

JS1*

2

H2*

JS2*

3

H3*

JS3*

4

H4*

JS4*

5

H5*

JS5*

6

H6

JS6*

7

E7

F7

H7

JS7*

8

D8

E8

F8

H8

JS8*

9

D9

E9

H9

JS9*

10

С10

СD10

D10

H10

JS10*

11

C11

CD11

H11

JS11*

12

H12*

JS12*

13

H13*

JS13*

14

H14*

JS14*

15

H15*

JS15*

16

H16*

JS16*

17

H17*

JS17*

18

H18*

JS18*

Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

Поля допусков, не включенные в данный стандарт, являются специальными. Их применение допускается лишь в технически и экономически обоснованных случаях (если применение полей допусков по настоящему стандарту не обеспечивает требований, предъявляемых к изделиям) или если они предусмотрены в других государственных стандартах для соответствующих видов продукции (изделий), материалов или способов изготовления.

Примечание. Рекомендации по образованию посадок из полей допусков валов и отверстий, установленных настоящим стандартом, приведены в Приложении.

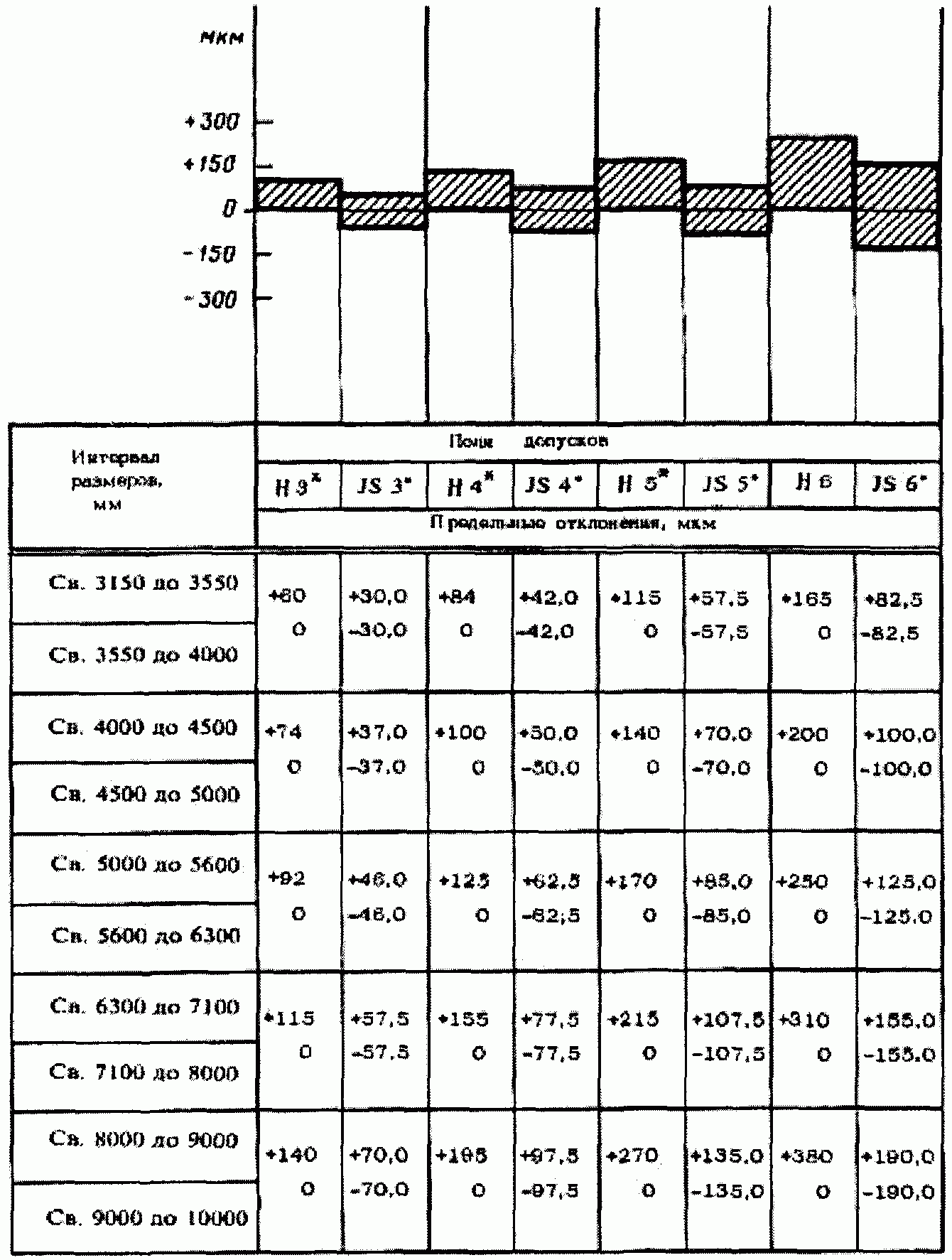

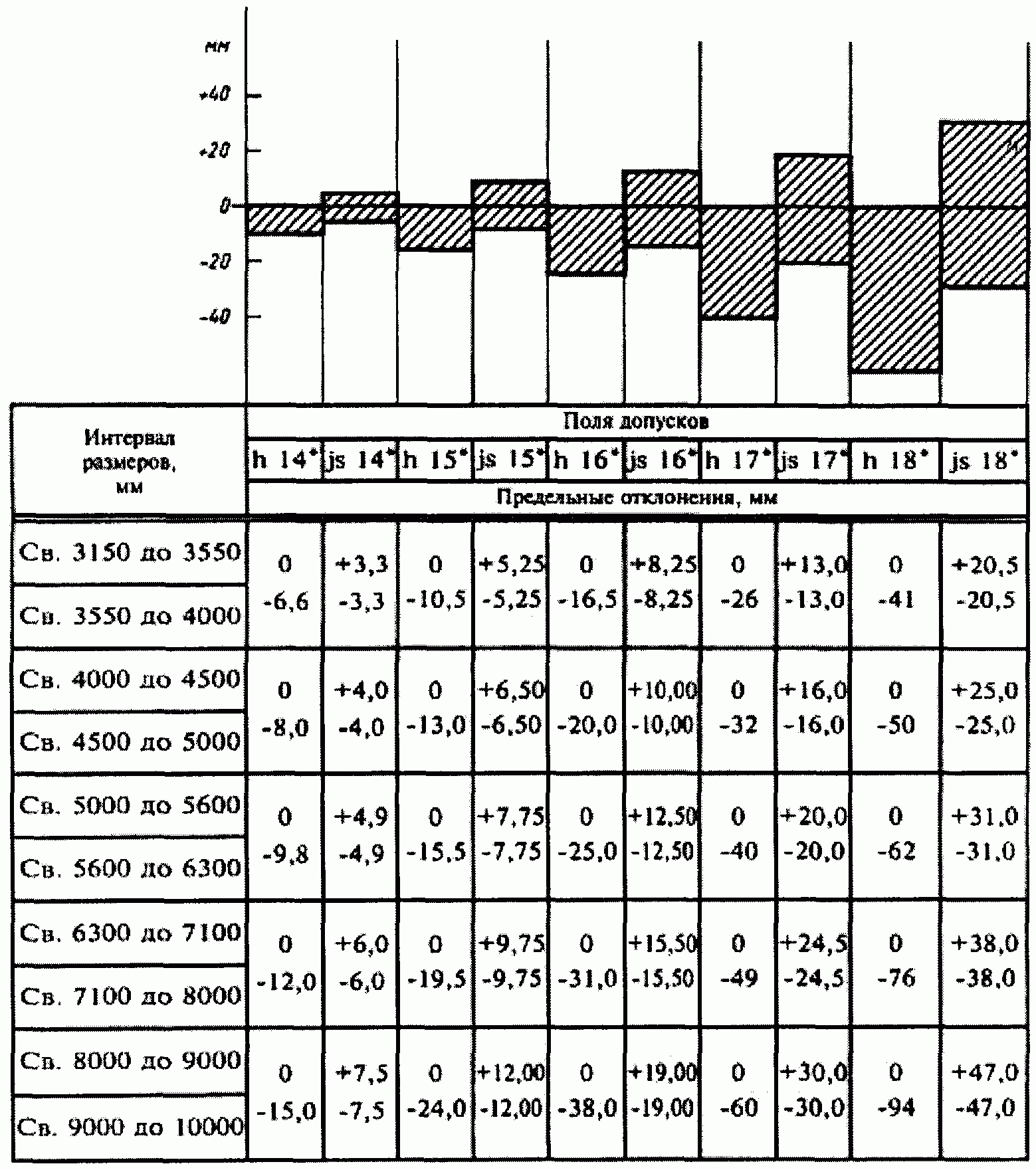

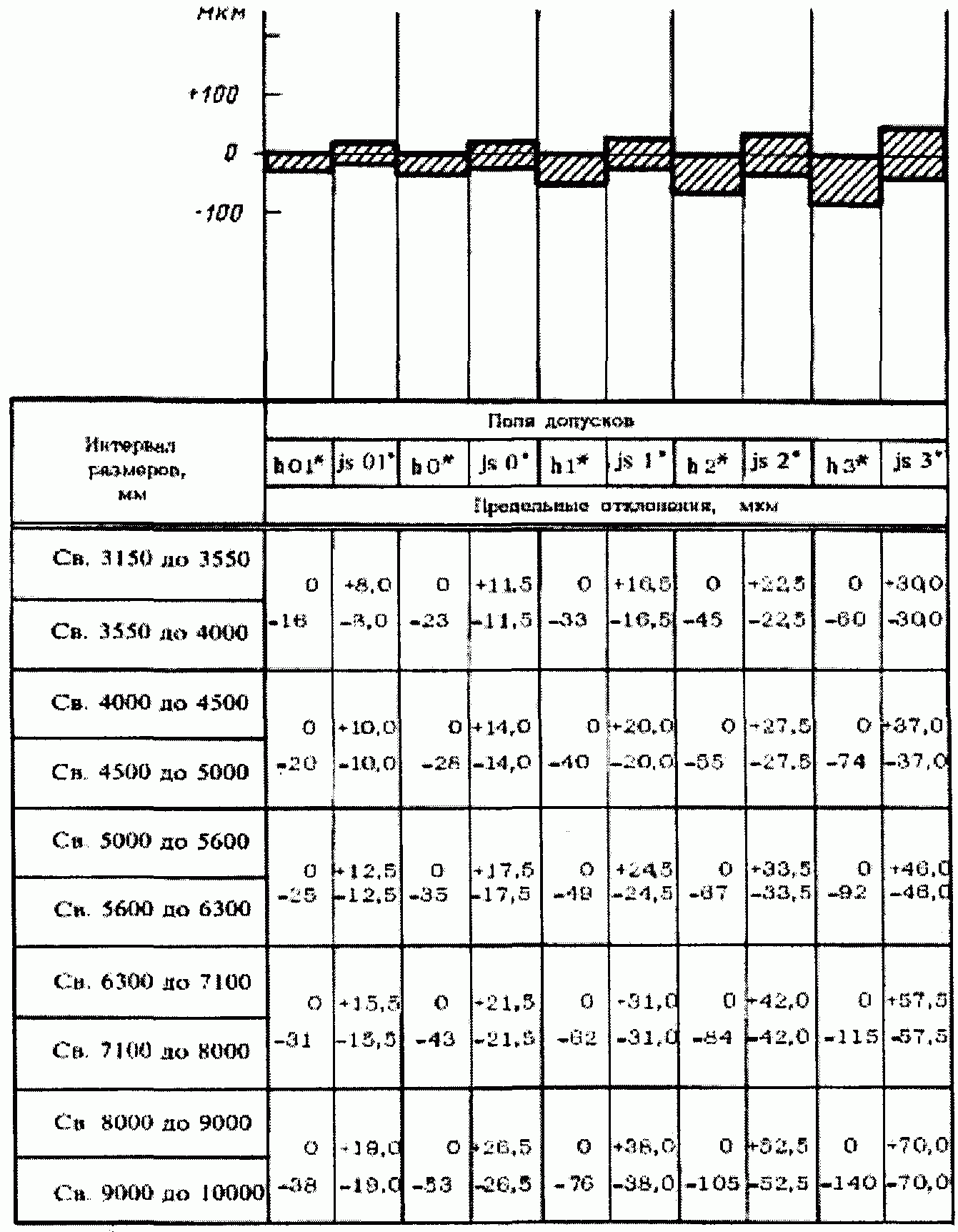

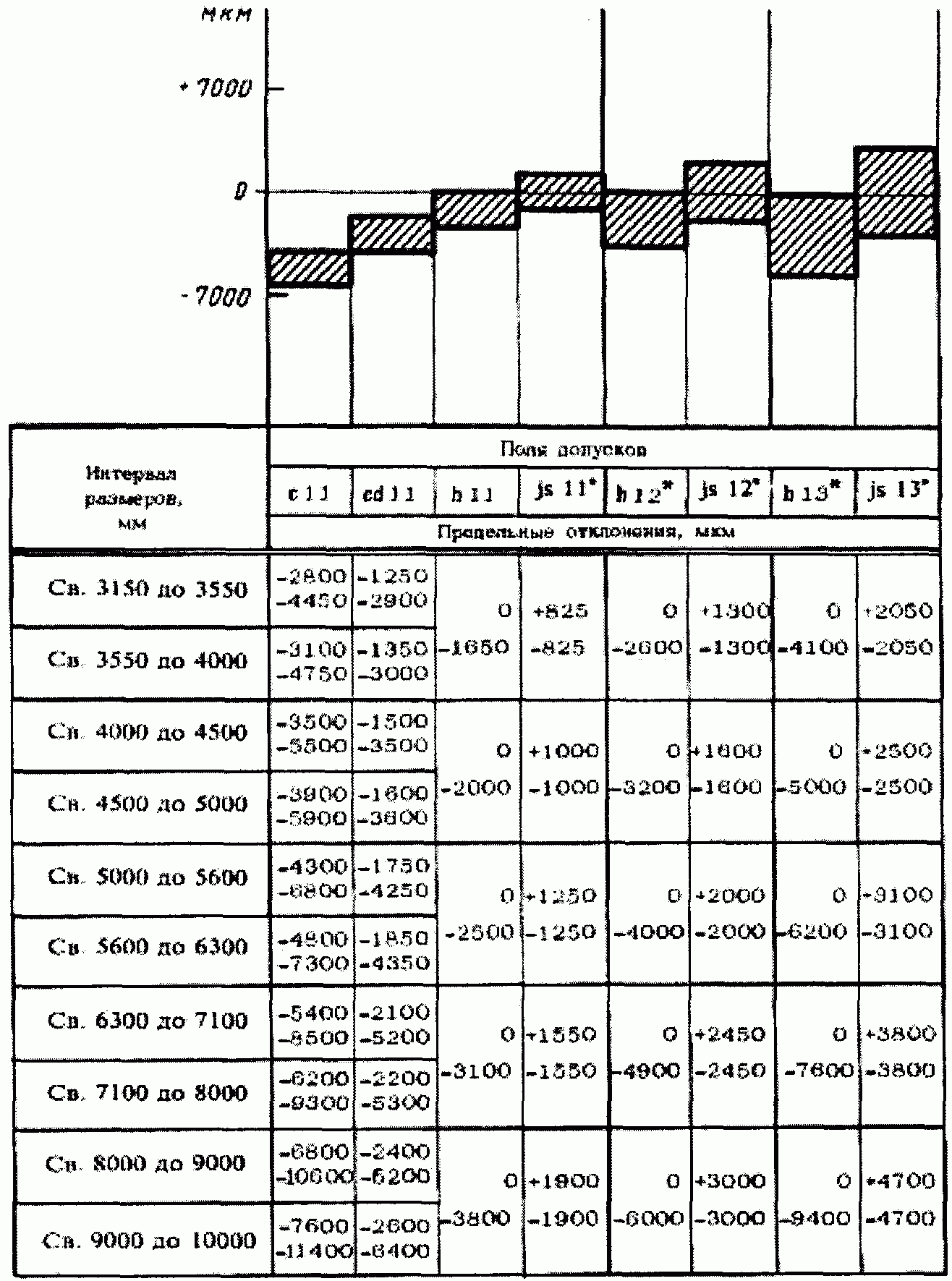

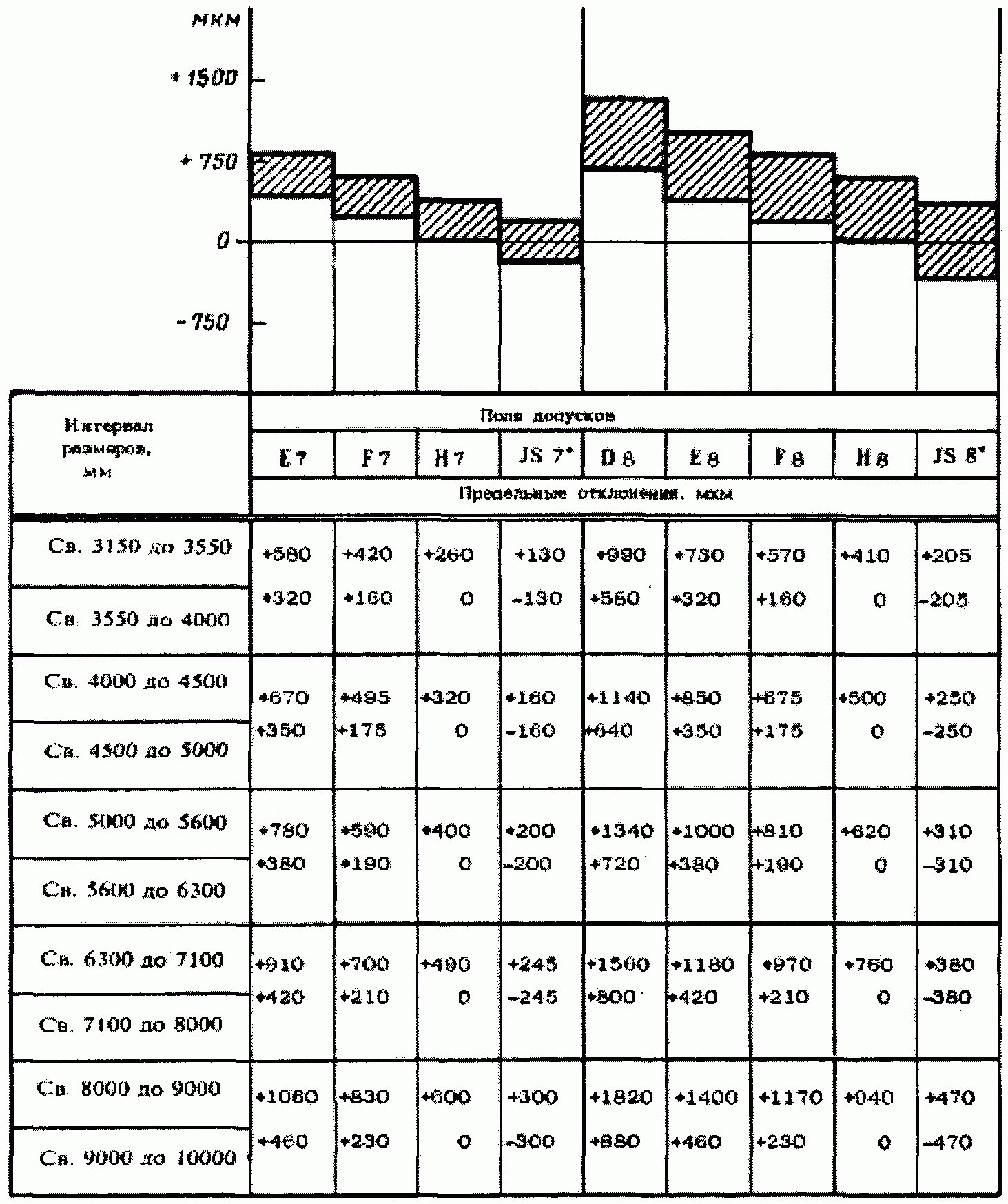

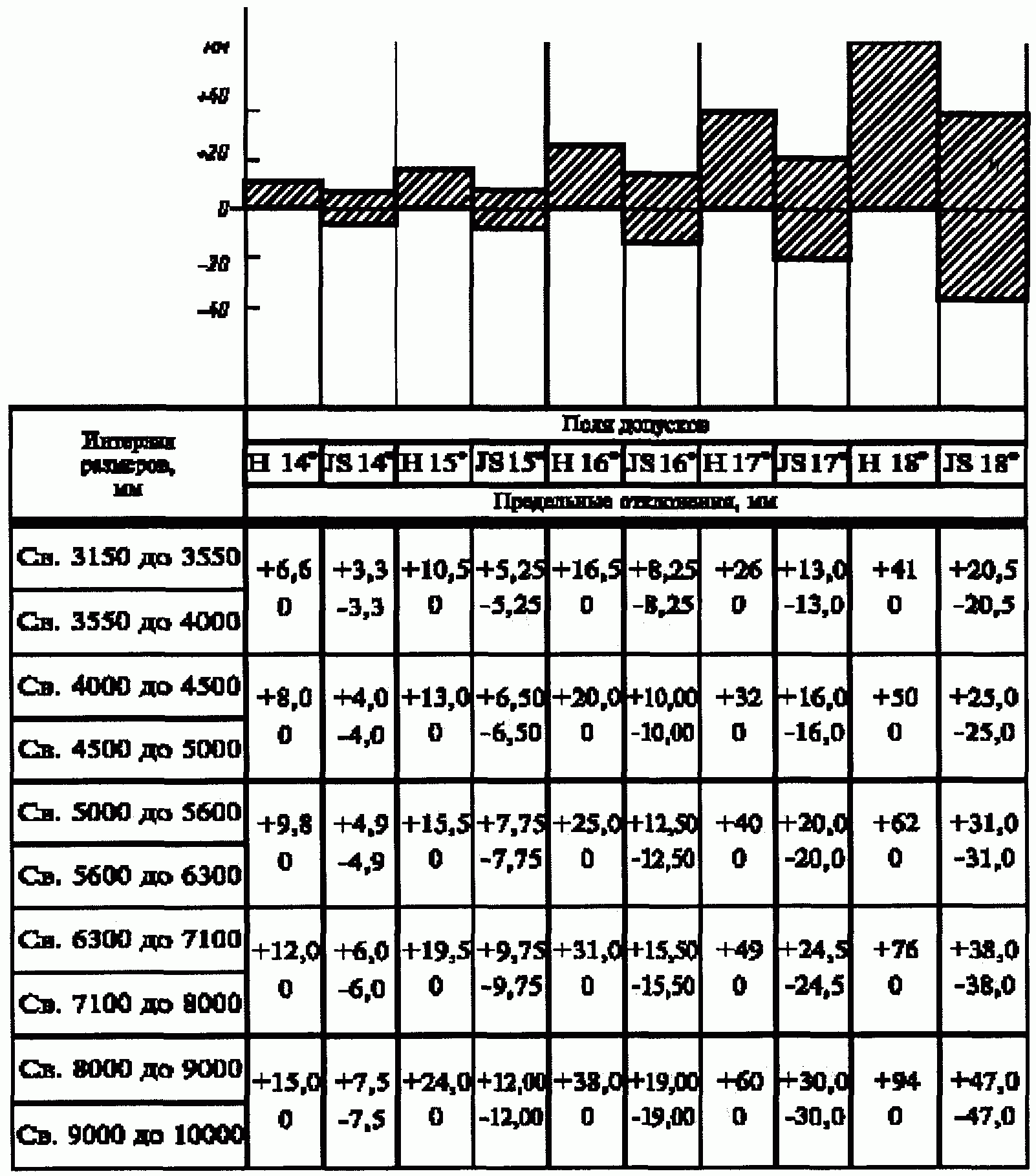

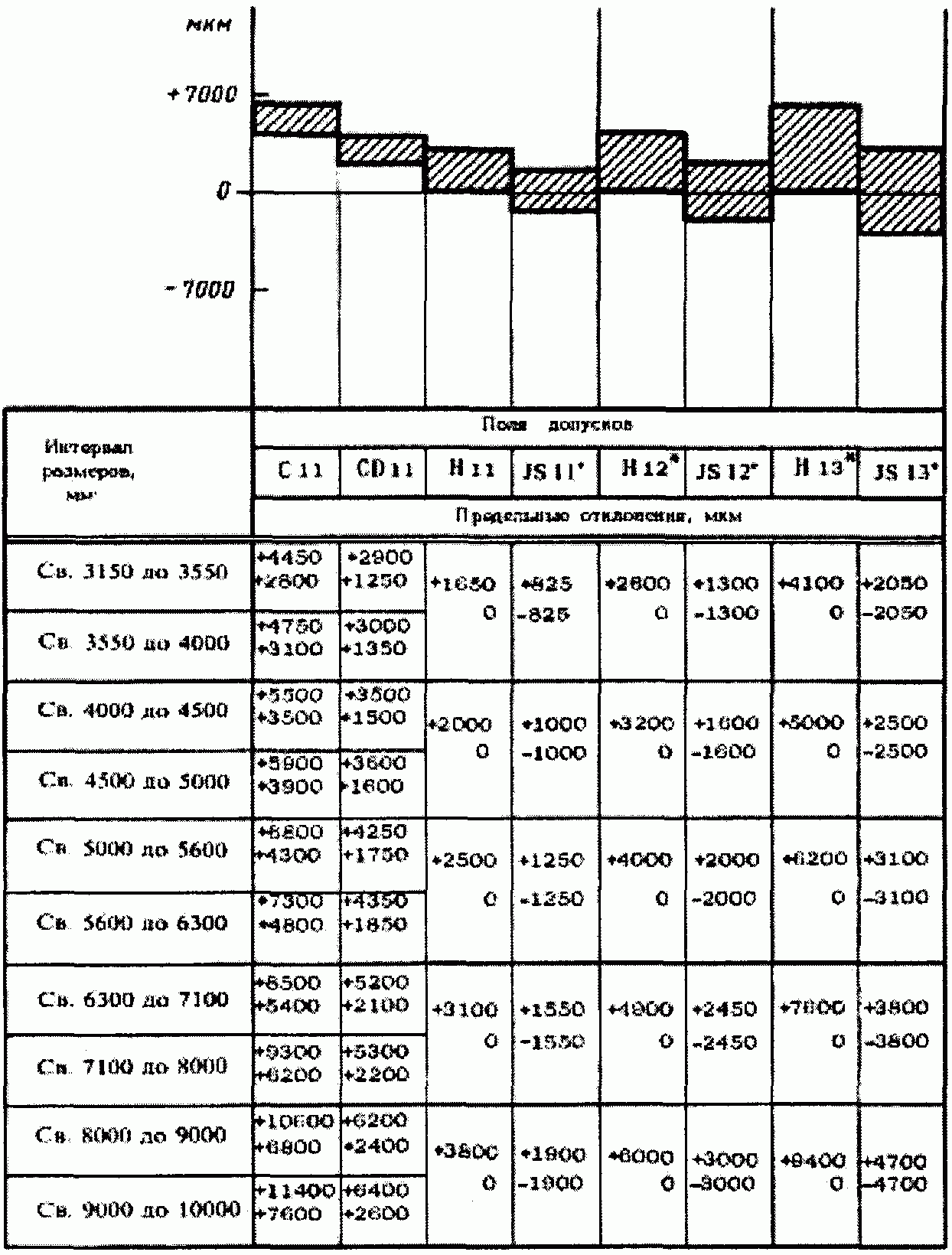

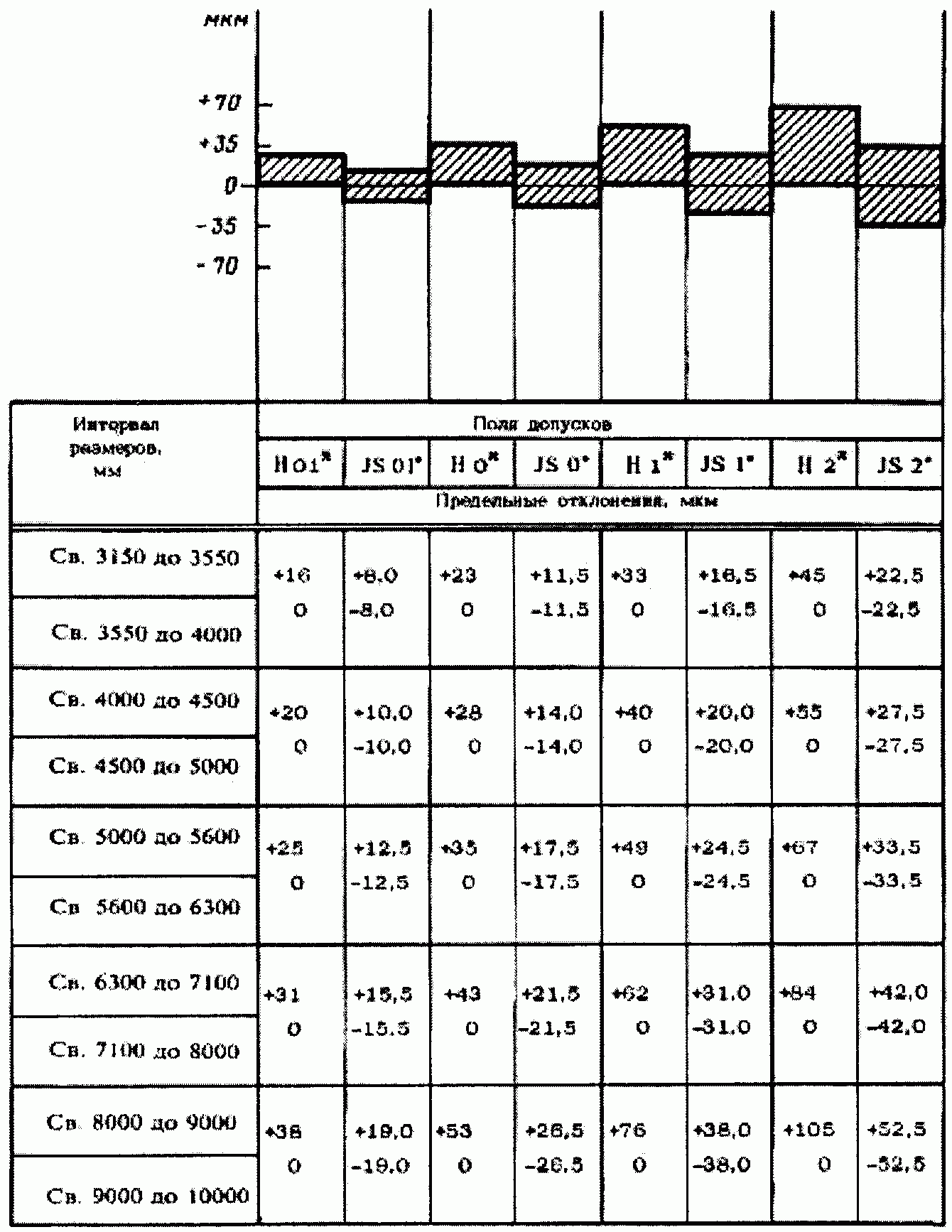

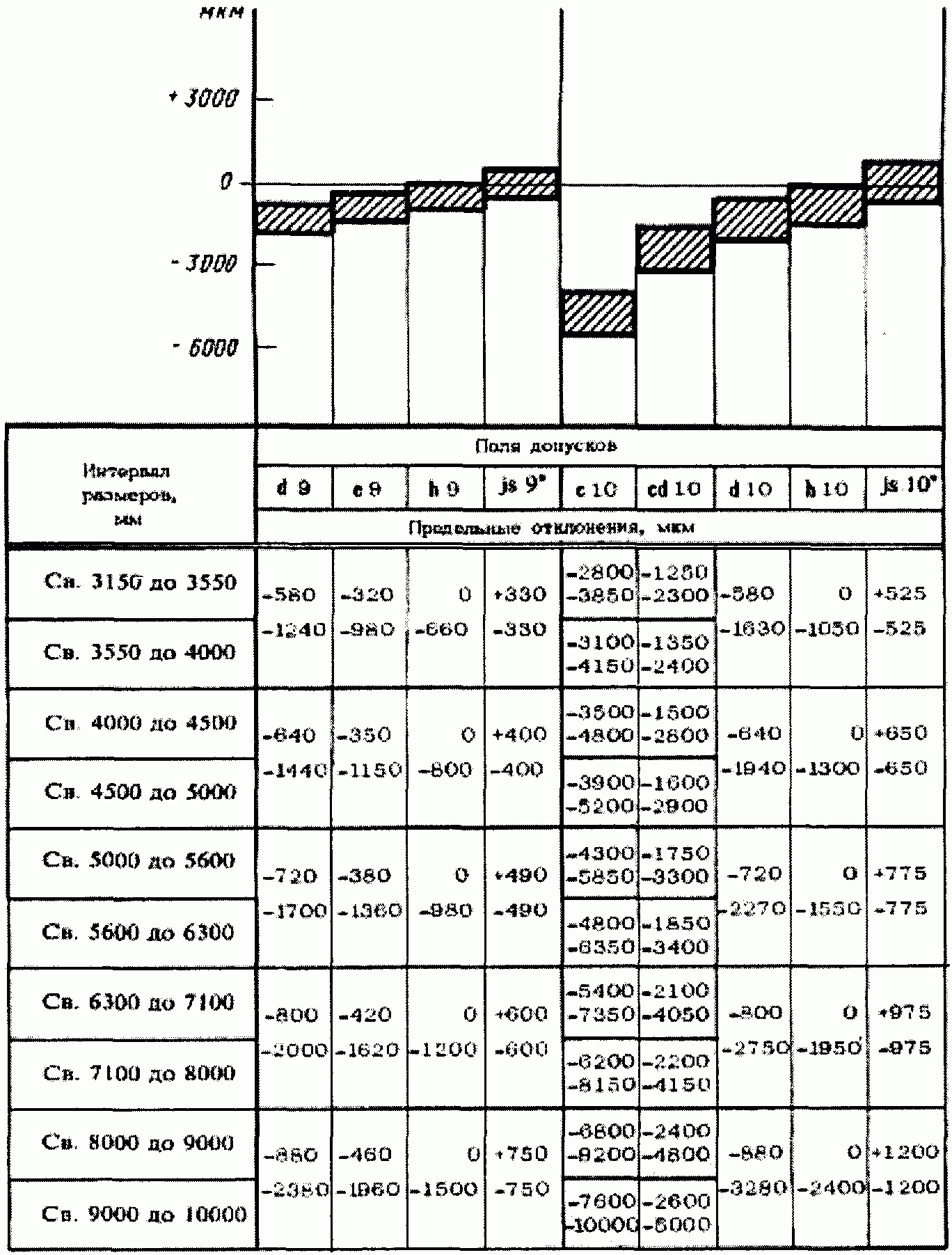

2.2. Числовые значения предельных отклонений размеров приведены в табл. 7 и 8.

Продолжение табл. 7

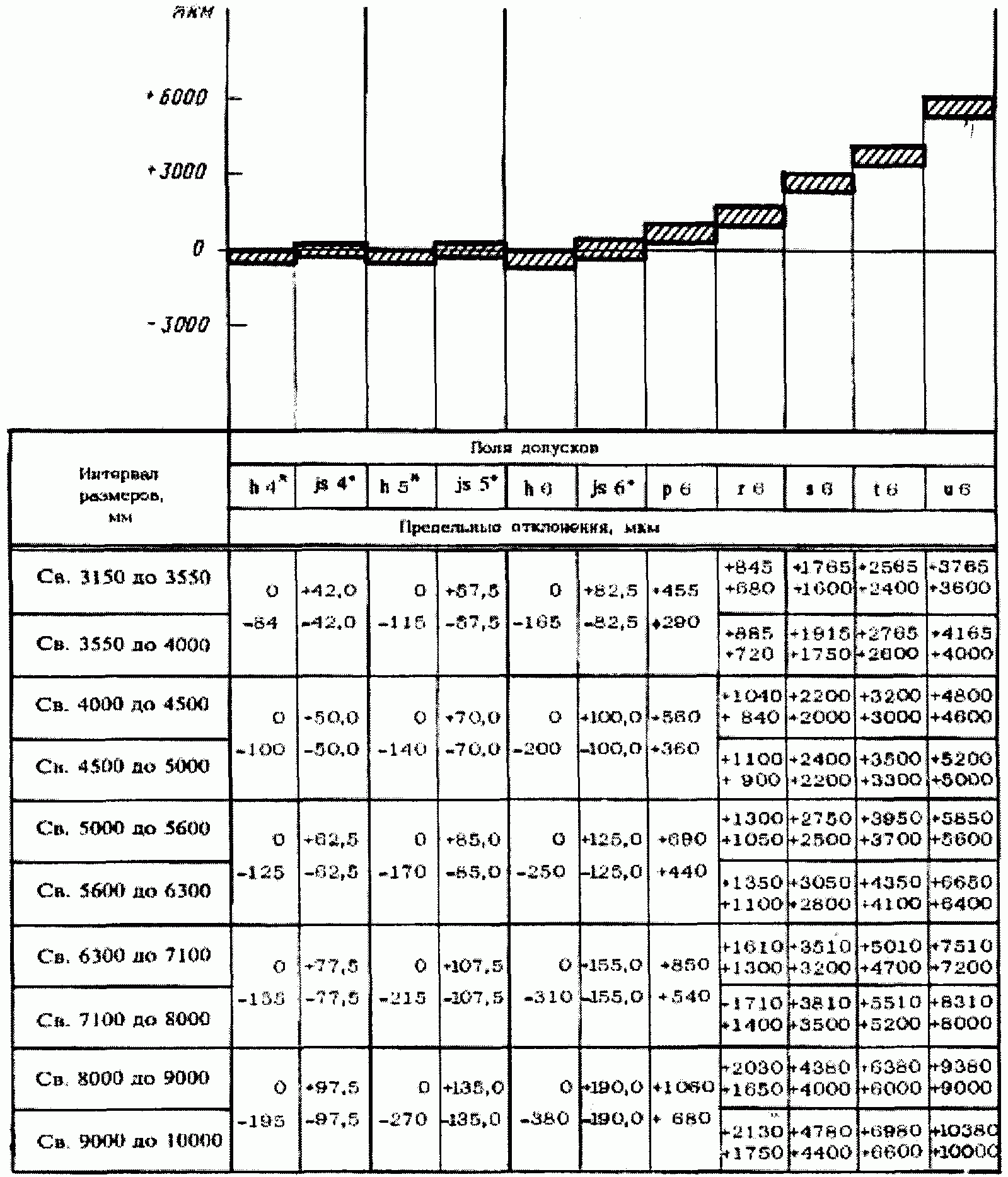

Квалитеты от 4 до 6

Продолжение табл. 7

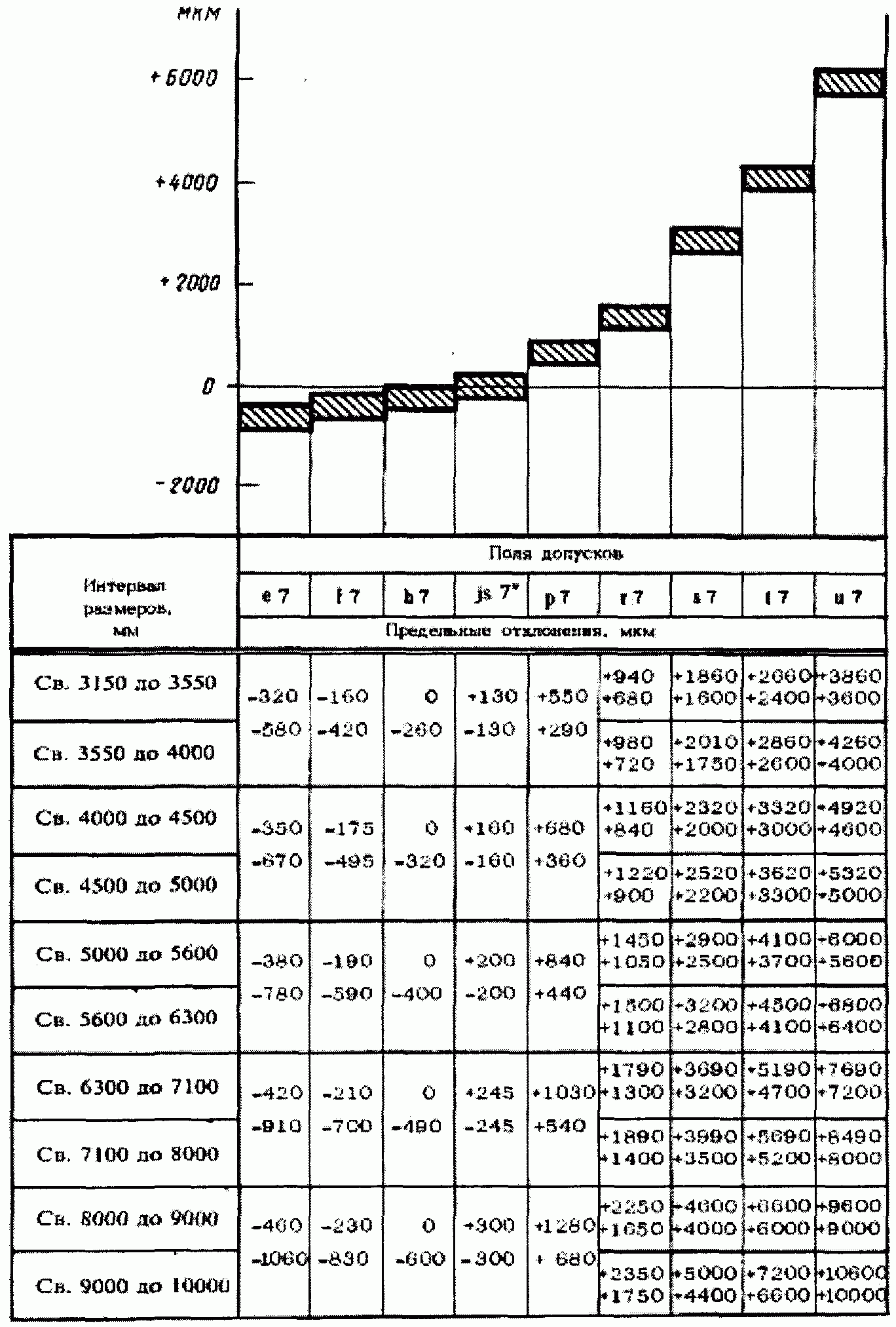

Квалитет 7

Продолжение табл. 7

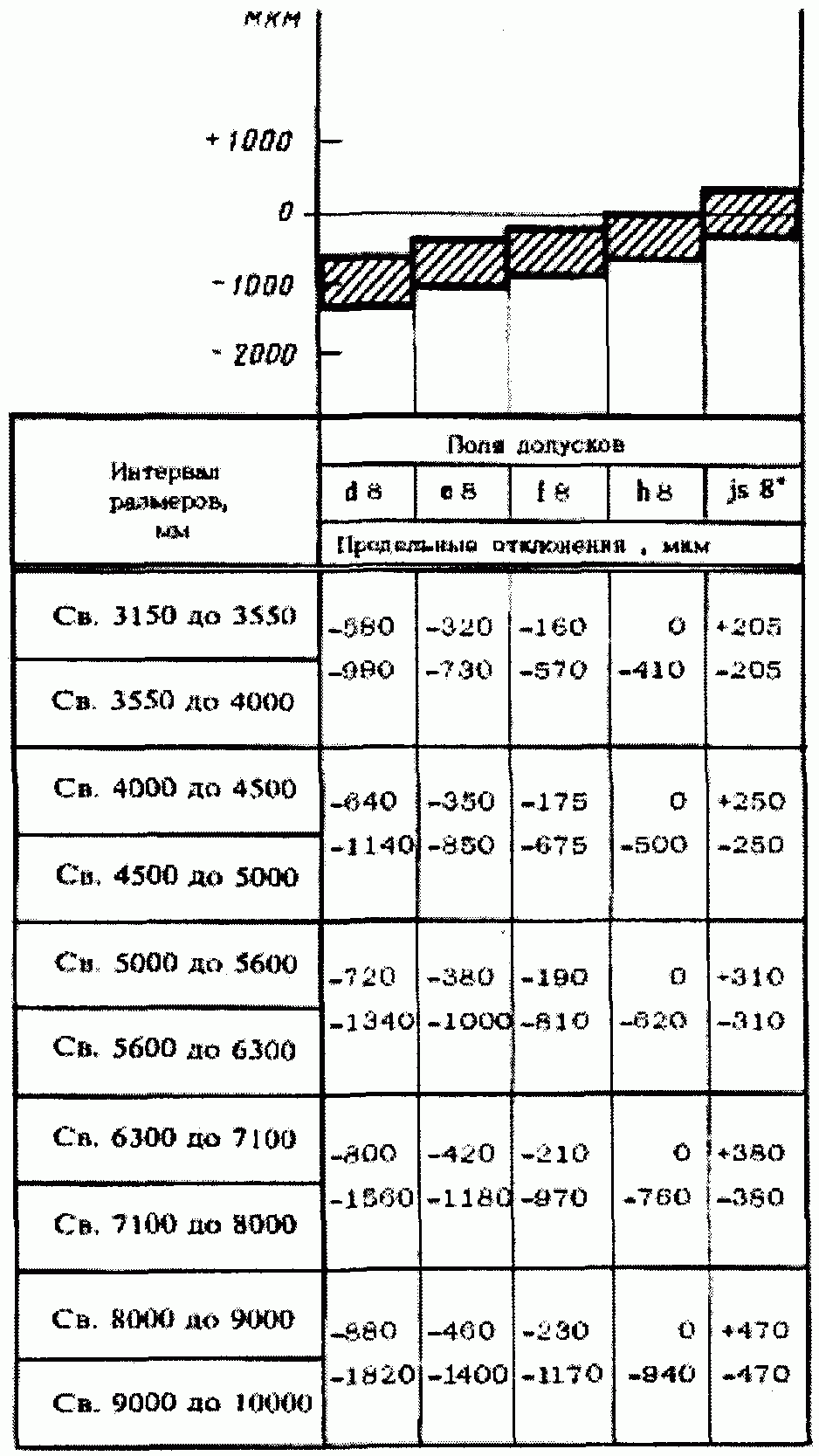

Квалитет 8

Примечания. 1. Схемы расположения полей допусков приведены для интервала размеров св. 5000 до 5600 мм.

2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

Примечания. 1. Схемы расположения полей допусков приведены для интервала размеров св. 5000 до 5600 мм.

2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

2.1, 2.2. (Измененная редакция, Изм. № 1).

1. Настоящее Приложение устанавливает рекомендуемые посадки общего применения, образованные сочетанием полей допусков валов и отверстий по данному стандарту.

2. Посадки должны назначаться, как правило, в системе отверстия согласно табл. 1 или в системе вала согласно табл. 2. Применение системы отверстия предпочтительней.

3. Кроме посадок, указанных в табл. 1 и 2, в обоснованных случаях допускается применение других посадок, образованных полями допусков валов и отверстий по настоящему стандарту.

Поле допуска

Основные отклонения вала

основного отверстия

с

сd

d

е

f

h

js

р

r

s

t

u

Н6

-

-

-

-

-

Н6 -- h6

-

H6 -- p6

H6 -- r6

H6 -- s6

H6 -- t6

H6 -- u6

H7

-

-

-

Н7 -- е7

Н7 -- f7

Н7 -- h7

-

Н7 -- p7

Н7 -- r7

Н7 -- s7

Н7 -- t7

Н7 -- u7

H8

-

-

H8 -- d8

H8 -- е8

H8 -- f8

H8 -- h8

-

-

-

-

-

-

H9

-

-

H9 -- d9

H9 -- е9

-

H9 -- h9

-

-

-

-

-

-

H10

H10 --- c10

H10 ---- cd10

H10 --- d10

-

-

H10 --- h10

-

-

-

-

-

-

H11

H11 --- c11

H11 ---- cd11

-

-

-

H11 --- h11

-

-

-

-

-

-

Поле допуска

Основное отклонение отверстия

основного вала

С

CD

D

E

F

H

JS

P

R

S

Т

U

h6

-

-

-

-

-

Н6 -- h6

-

-

-

-

-

-

h7

-

-

-

E7 -- h7

F7 -- h7

Н7 -- h7

-

-

-

-

-

-

h8

-

-

D8 -- h8

E8 -- h8

F8 -- h8

Н8 -- h8

-

-

-

-

-

-

h9

-

-

D9 -- h9

E9 -- h9

-

Н9 -- h9

-

-

-

-

-

-

h10

С10 --- h10

СD10 ---- h10

D10 --- h10

-

-

Н10 --- h10

-

-

-

-

-

-

h11

С11 --- h11

СD11 ---- h11

-

-

-

Н11 --- h11

-

-

-

-

-

-

---
