ГОСТ 21941-76*. Патроны для плашек к токарно-револьверным станкам. Конструкция и размеры
(введен в действие Постановлением Госстандарта СССР от 18.06.1976 № 1475)
(ред. от 06.12.1982)
от 18 июня 1976 г. № 1475
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПАТРОНЫ ДЛЯ ПЛАШЕК К ТОКАРНО-РЕВОЛЬВЕРНЫМ СТАНКАМ
Die chucks for turret lathes. Design and dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. № 1475 срок введения установлен с 01.01.1978.
Переиздание (ноябрь 1989 г.) с Изменением № 1, утвержденным в декабре 1982 г.; Пост. № 4632 от 06.12.1982 (ИУС 3-83).
1. Настоящий стандарт распространяется на патроны для круглых плашек по ГОСТ 9740-71 к токарно-револьверным станкам.

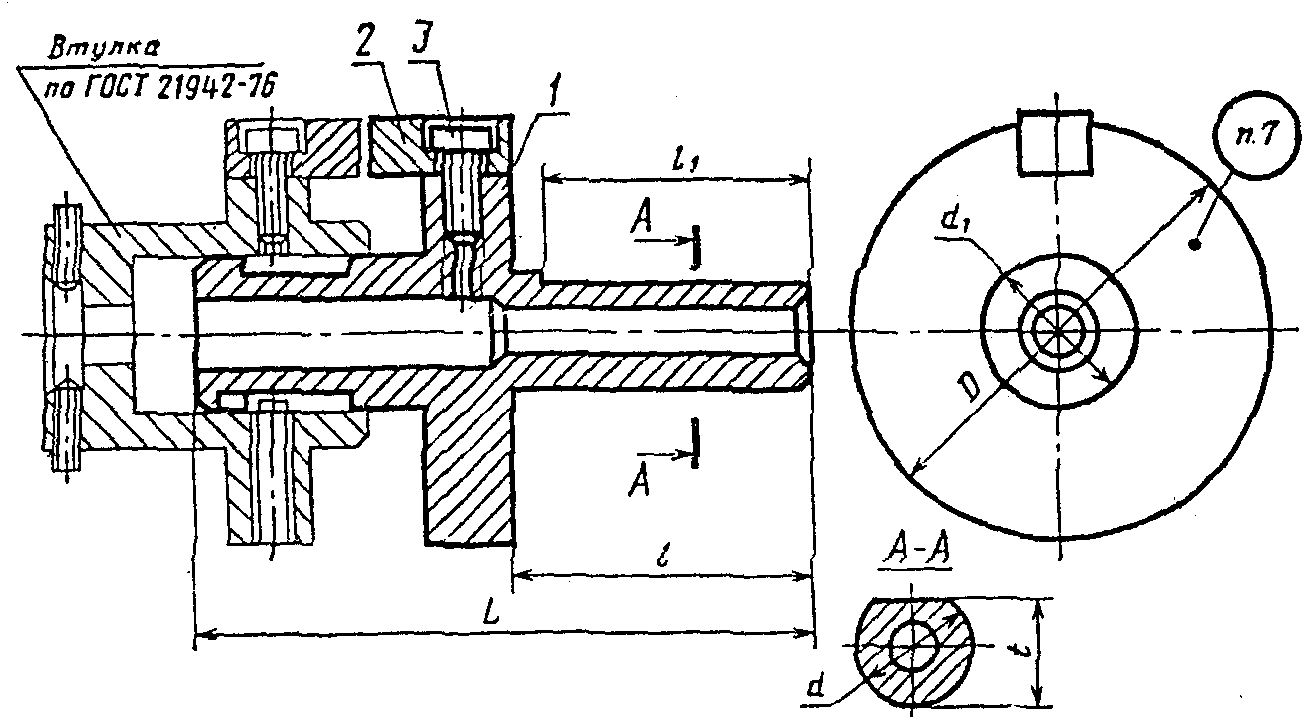

3. Конструкция и размеры патрона должны соответствовать указанным на чертеже и в таблице.
1 — корпус; 2 — сухарь; 3 — винт по ГОСТ 1491-80
| Обозначение патронов | Применяемость | Диапазон нарезаемой резьбы | Обозначение втулки по ГОСТ 21942-76 | d h6 | d 1 h8 | D | L | l | l 1 | t | Масса, кг, не более |
| 6161-0121 | От M1 до М11 включ. | 6140-0201 — 6140-0207 | 18 | 26 | 70 | 100 | 50 | 44 | 17,0 | 0,563 | |
| 6161-0122 | 20 | 19,0 | 0,587 | ||||||||
| 6161-0123 | 25 | 24,0 | 0,630 | ||||||||
| 6161-0124 | От М10 до М26 включ. | 6140-0208 — 6140-0218 | 30 | 46 | 108 | 110 | 29,0 | 1,636 | |||
| 6161-0125 | 32 | 31,0 | 1,585 | ||||||||
| 6161-0126 | 38 | 125 | 63 | 55 | 36,5 | 1,709 | |||||
| 6161-0127 | 40 | 38,5 | 1,615 | ||||||||
| 6161-0128 | От М22 до М36 включ. | 6140-0219 — 6140-0225 | 45 | 58 | 120 | 150 | 80 | 72 | 43,5 | 2,405 | |
| 6161-0129 | 50 | 48,5 | 2,446 | ||||||||
| 6161-0131 | 55 | 53,5 | 2,521 |
Пример условного обозначения патрона размером d = 18 мм:
Патрон 6161-0121 ГОСТ 21941-76
(Измененная редакция, Изм. № 1).
4. Конструкция и размеры деталей патронов указаны в рекомендуемом Приложении.
5. Допуск радиального биения поверхности d_{1} относительно оси поверхности d — по 6-й степени точности ГОСТ 24643-81.
(Измененная редакция, Изм. № 1).
6. Остальные технические требования — по ГОСТ 17166-71.
7. Маркировать: обозначение патрона и товарный знак предприятия-изготовителя.

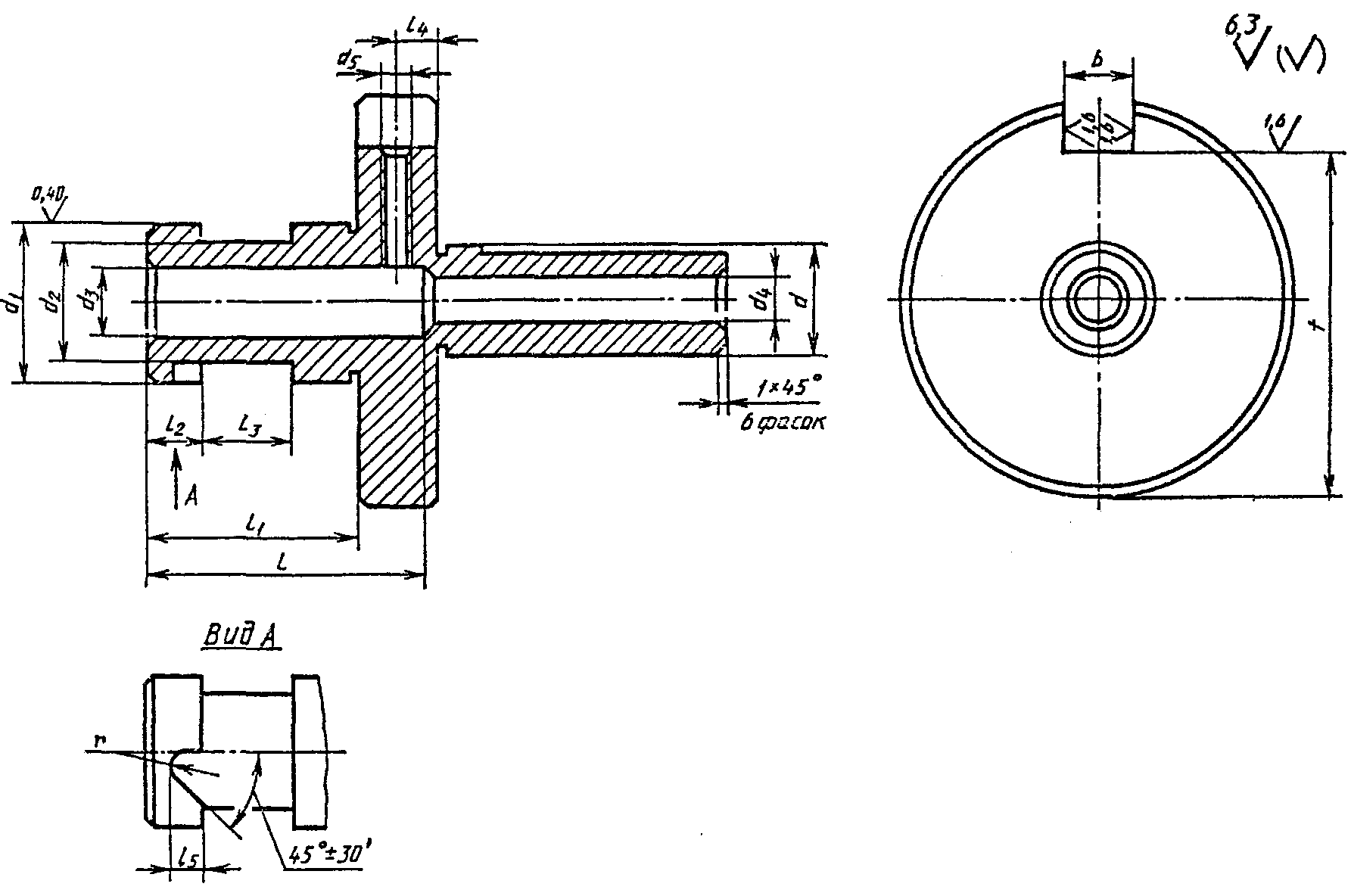

1. Конструкция и размеры корпуса (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.
| Обозначение патрона | d | b H9 | d 1 | d 2 | d 3 | d 4 | d 5 | l | l 1 | l 2 | l 3 | l 4 | l 5 | r | t -0,3 | Масса, кг, не более |
| 6161-0121 | 18 | 12 | 26 | 20 | 12 | 8 | M5 | 48 | 37 | 8 | 17 | 7 | 5 | 2,5 | 61 | 0,547 |
| 6161-0122 | 20 | 0,571 | ||||||||||||||
| 6161-0123 | 25 | - | - | 0,614 | ||||||||||||
| 6161-0124 | 30 | 16 | 46 | 38 | 22 | 16 | М6 | 58 | 45 | 13 | 18 | 8 | 8 | 3,0 | 98 | 1,604 |
| 6161-0125 | 32 | - | - | 1,553 | ||||||||||||
| 6161-0126 | 38 | 28 | 20 | 60 | 47 | 15 | 1,677 | |||||||||
| 6161-0127 | 40 | - | - | 1,583 | ||||||||||||
| 6161-0128 | 45 | 18 | 58 | 50 | 40 | 30 | M8 | 65 | 53 | 21 | 10 | 109 | 2,354 | |||
| 6161-0129 | 50 | 2,395 | ||||||||||||||
| 6161-0131 | 55 | - | - | 2,471 |
1.1. Материал — сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>.
<*> С 01.01.1991 ГОСТ 1050-88.
1.2. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 7Н по ГОСТ 16093-81.
1.3 Фаска под резьбу — по ГОСТ 10549-80.
1.4 Канавки для выхода шлифовального круга — по ГОСТ 8820-69.
1.6 Покрытие — Хим. Окс. прм. — по ГОСТ 9.306-85.

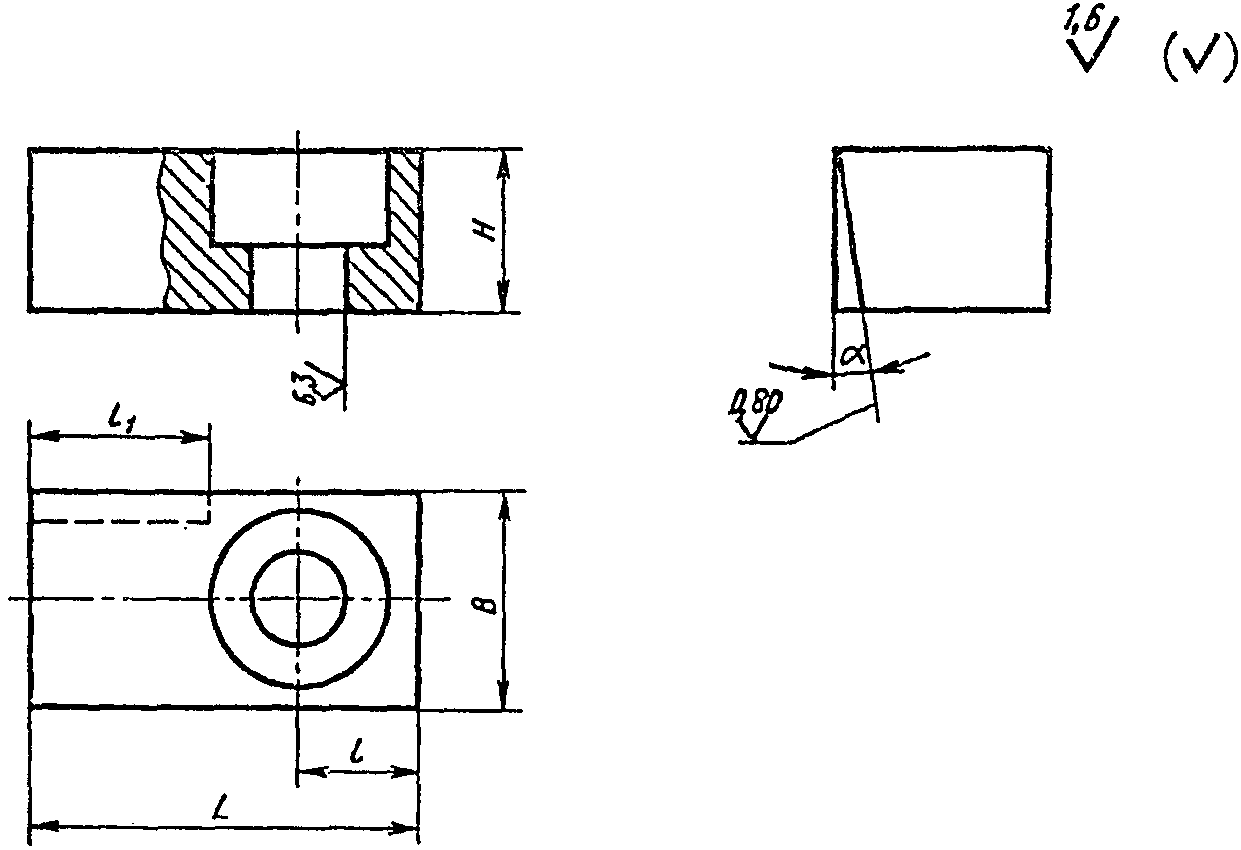

2. Конструкция и размеры сухаря (поз. 2) должны соответствовать указанным на черт. 2 и в табл. 2.
| Обозначение патронов | В h8 | H | L | l | l 1 | альфа +30' | Масса, кг, не более |
| 6161-0121 — 6161-0123 | 12 | 9 | 22 | 7 | 10 | 9° | 0,013 |
| 6161-0124 — 6161-0127 | 16 | 10 | 25 | 8 | 11 | 8° | 0,025 |
| 6161-0128 — 6161-0131 | 18 | 11 | 30 | 10 | 12 | 0,038 |
