ГОСТ 21942-76*. Втулки к патронам для плашек к токарно-револьверным станкам. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 21942-76*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 18.06.1976 № 1475)

(ред. от 06.12.1982)

Введен в действие
Постановлением Госстандарта СССР

от 18 июня 1976 г. № 1475

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ К ПАТРОНАМ ДЛЯ ПЛАШЕК К ТОКАРНО-РЕВОЛЬВЕРНЫМ СТАНКАМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Sleeves of die chucks for turret lathes. Design and dimensions

ГОСТ 21942-76*

Группа Г27

Взамен
MH 1016-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. № 1475 срок введения установлен с 01.01.1978.

Проверен в 1982 г.

Переиздание (ноябрь 1989 г.) с Изменением № 1, утвержденным в декабре 1982 г.; Пост. № 4632 от 06.12.1982 (ИУС 3-83).

1. Настоящий стандарт распространяется на втулки к патронам для нарезания резьбы от M1 до М36 круглыми плашками по ГОСТ 9740-71 к токарно-револьверным станкам.

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

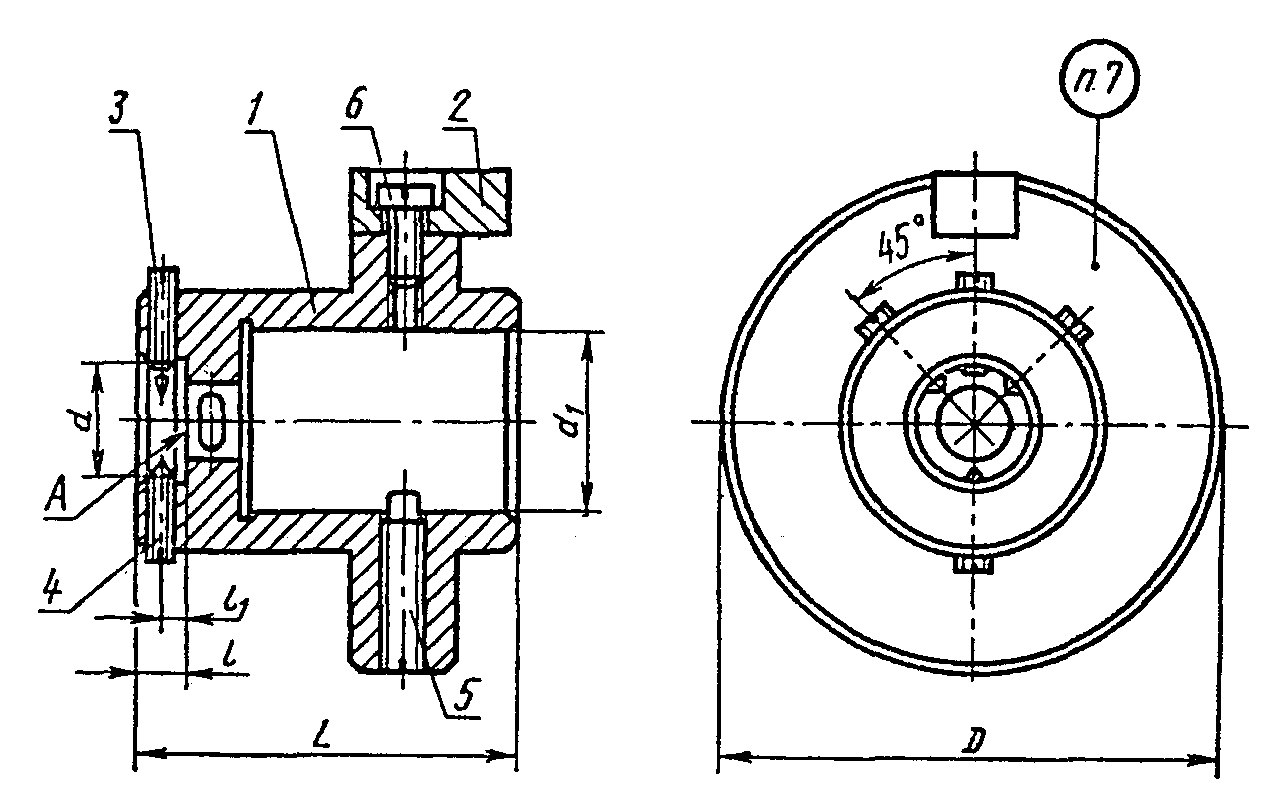

Исполнение 1

рис. 1

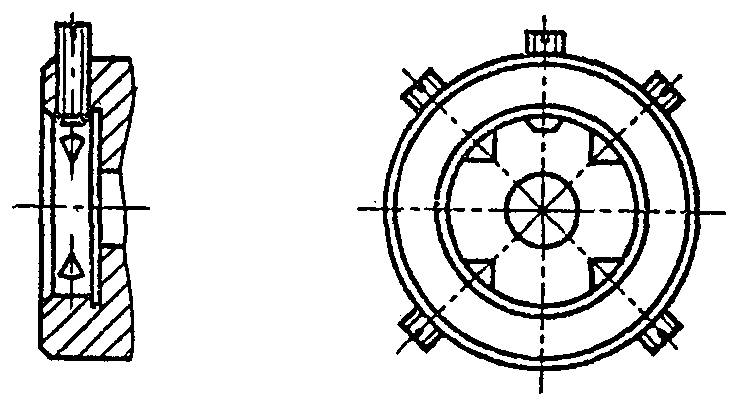

Исполнение 2

рис. 2

1 — корпус; 2 — сухарь; 3 — винт;
4 — винт по ГОСТ 1476-84; 5 — винт по ГОСТ 1478-84;
6 — винт по ГОСТ 1491-80

мм

Обозначение втулок	Применяемость	Диапазон нарезаемой резьбы	Исполнение	d H9	d 1 H9	D	L	l	l 1 +/- 0,1	Масса, кг, не более
6140-0201		От M1 до M11 включ.	1	16	26	70	53	5,5	2,1	0,529
6140-0202				20				5,5	2,1	0,526
6140-0203				20				7,0	3,1	0,484
6140-0204			2	25			56	7,0	3,1	0,633
6140-0205				25				9,0	4,0	0,694
6140-0206				30				8,0	3,5	0,683
6140-0207								11,0	4,9	0,670
6140-0208		От М10 до М26 включ.			46	108	67	8,0	3,5	1,550
6140-0209								11,0	4,9	1,537
6140-0211				38				10,0	4,4	1,500
6140-0212				38			70	14,0	6,2	1,523
6140-0213		От М10 до М26 включ.		45			67	10,0	4,4	1,599
6140-0214							70	14,0	6,2	1,641
6140-0215							73	18,0	8,2	1,671
6140-0216				55			67	12,0	5,4	1,842
6140-0217							71	16,0	7,2	1,906
6140-0218							78	22,0	10,0	2,037
6140-0219		От М22 до М36 включ.			58	120	78	12,0	5,4	2,016
6140-0221							82	16,0	7,2	2,174
6140-0222							88	22,0	10,0	2,375
6140-0223				65			80	14,0	6,2	2,571
6140-0224							85	18,0	8,2	2,657
6140-0225							90	25,0	11,5	2,715

Пример условного обозначения втулки размерами d = 16 мм, d_{1} = 26 мм и l = 5,5 мм:

Втулка 6140-0201 ГОСТ 21942-76

(Измененная редакция, Изм. № 1).

3. Конструкция и размеры деталей втулок указаны в рекомендуемом Приложении.

4. Допуск радиального биения отверстия d относительно оси отверстия d_{1} — по 6-й степени точности ГОСТ 24643-81.

5. Допуск торцевого биения поверхности А относительно оси отверстия d_{1} — по 8-й степени точности ГОСТ 24643-81.

4, 5. (Измененная редакция, Изм. № 1).

6. Остальные технические требования — по ГОСТ 17166-71.

7. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.

Приложение
Рекомендуемое

КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ВТУЛОК

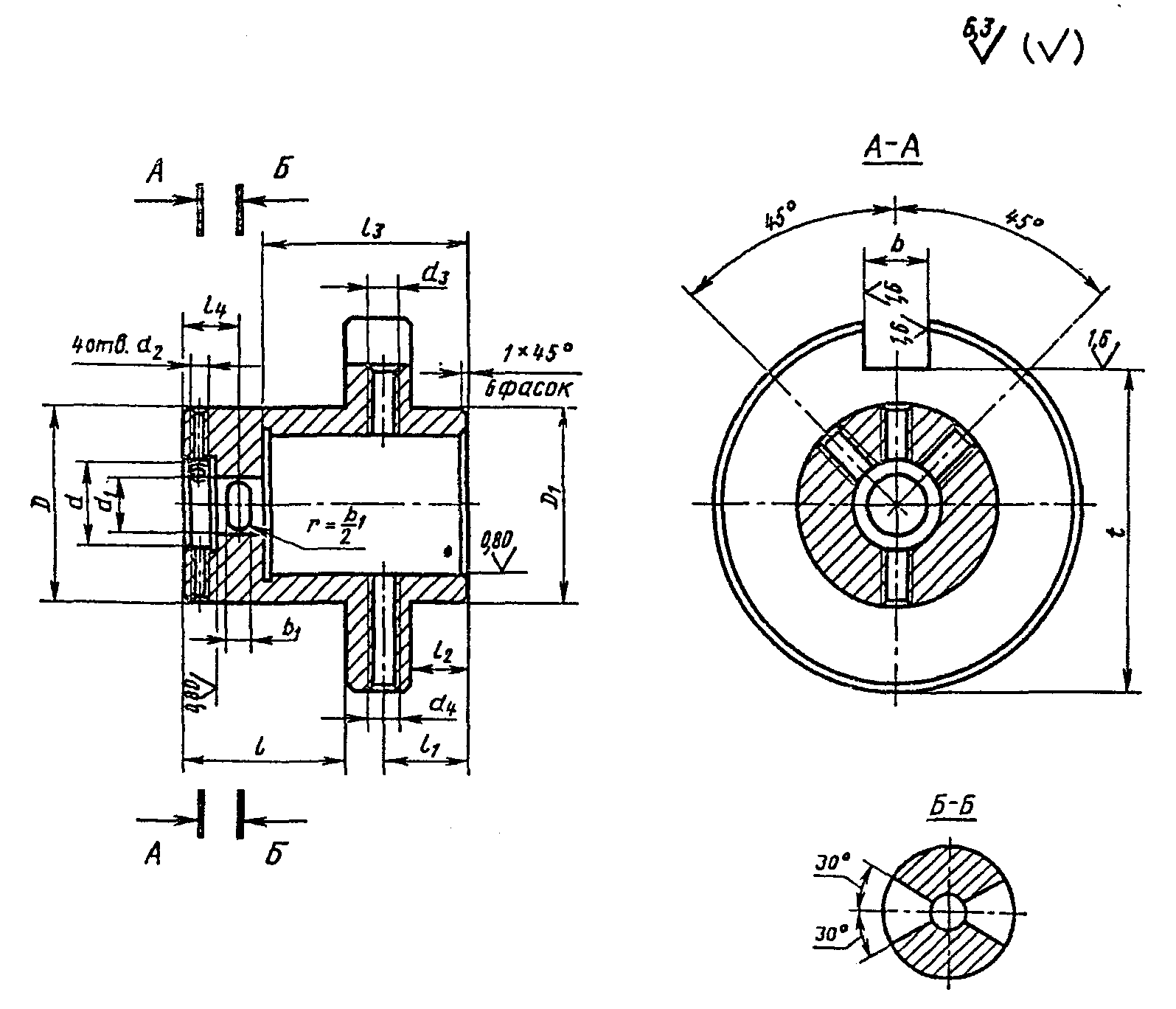

1. Конструкция и размеры корпуса (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.

Исполнение 1

рис. 3

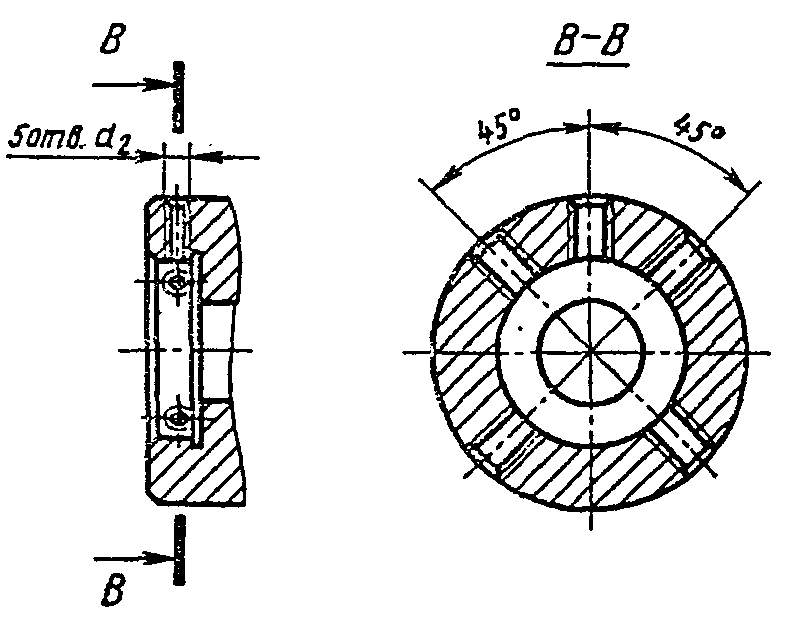

Исполнение 2

рис. 4

Черт. 1

Таблица 1

мм

Обозначение втулок	Исполнение	d H9	d 1 H9	d 2	d 3	d 4	b H9	b 1	D	D 1	l	l 1	l 2	l 3	l 4	t	Масса, кг, не более
6140-0201	1	16	10	М4	М5	М6	12	4	36	36	30	16	10	39	10,0	61	0,512
6140-0202		20															0,509
6140-0203															10,5		0,467
6140-0204	2	25	14	М5					42		33				12,0		0,610
6140-0205															13,0		0,674
6140-0206		30							46						12,5		0,663
6140-0207															14,0		0,649
6140-0208					М6	М8	16	5	60	60	40	19	12	47		98	1,514
6140-0209															15,5		1,500
6140-0211		38	18	М6											15,0		1,463
6140-0212											43				18,5		1,486
6140-0213		45	22						65		40				15,0		1,561
6140-0214											43				18,5		1,603
6140-0215											46				22,0		1,634
6140-0216		55	30	М8					75		40				16,0		1,795
6140-0217											44				20,0		1,859
6140-0218											51				26,0		1,990
6140-0219					М8		18	6		75	46	22	15	55	17,5	109	1,956
6140-0221											50				21,5		2,114
6140-0222											56				27,5		2,315
6140-0223		65	40						85		48				19,5		2,511
6140-0224											53				24,0		2,597
6140-0225											58				30,0		2,656

1.1. Материал — сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>.

<*> С 01.01.1991 ГОСТ 1050-88.

1.2. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 7Н по ГОСТ 16093-81.

1.3 Фаски под резьбу — по ГОСТ 10549-80.

1.4 Канавки для выхода шлифовального круга — по ГОСТ 8820-69.

1.5 Допуски углов — АТ17 по ГОСТ 8908-81.

1.6 Покрытие — Хим. Окс. прм. — по ГОСТ 9.306-85.

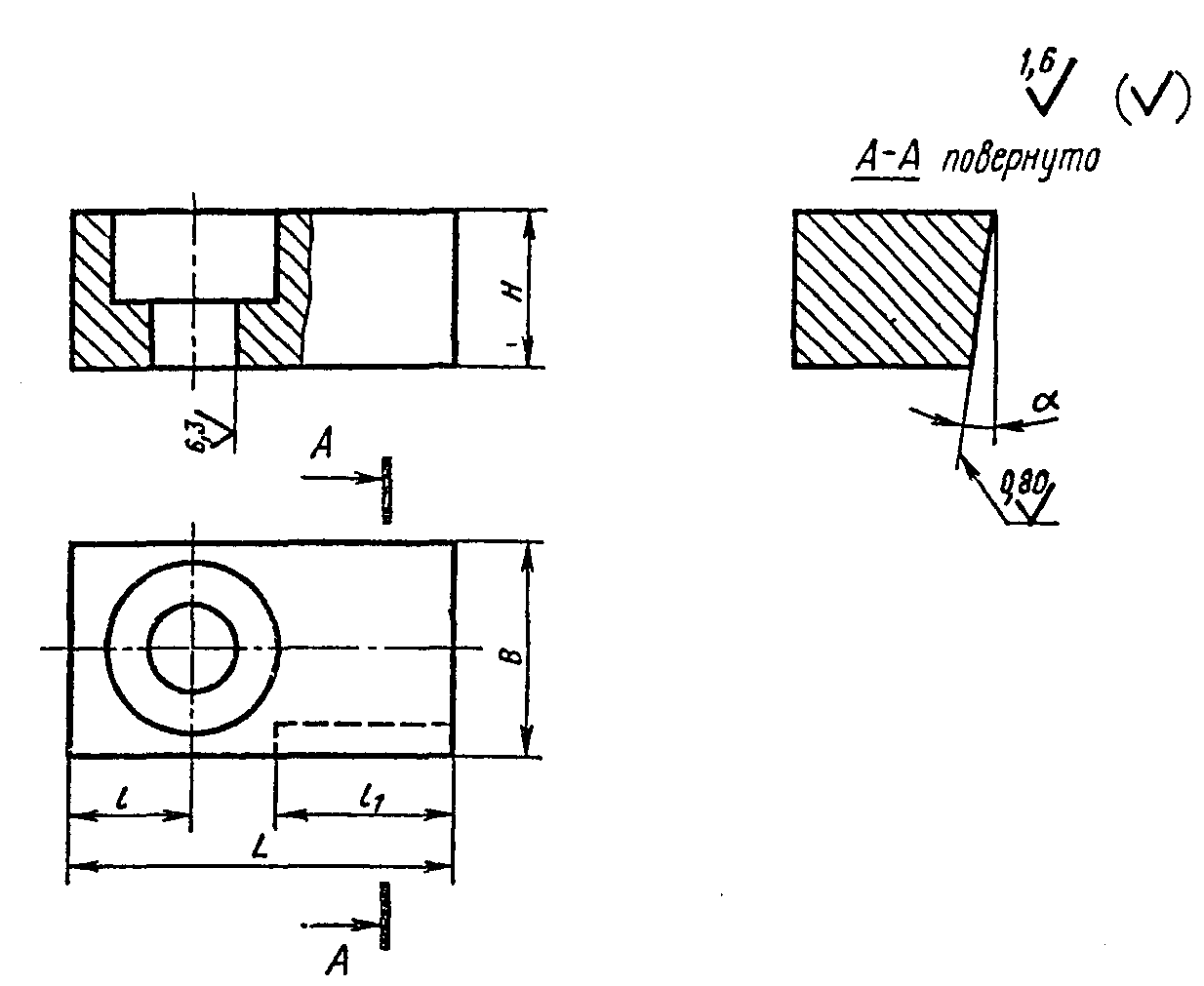

2. Конструкция и размеры сухаря (поз. 2) должны соответствовать указанным на черт. 2 и в табл. 2.

рис. 5

Черт. 2

Таблица 2

мм

Обозначение втулок	В h8	H	L	l	l 1	альфа +30'	Масса, кг, не более
6140-0201 — 6140-0207	12	9	22	7	10	9°	0,013
6140-0208 — 6140-0218	16	10	25	8	11	8°	0,025
6140-0219 — 6140-0225	18	11	30	10	12	8°	0,038

2.1 Материал — сталь марки 40Х по ГОСТ 4543-71.

2.2 Твердость — 46,5... 51,5 HRC \text{э} .

2.3 Сквозные отверстия под винты — по ГОСТ 11284-75.

2.4 Опорные поверхности под винты — по ГОСТ 12876-67.

2.5. Неуказанные предельные отклонения размеров: H14, h14, \pm \frac{t_{2}}{2} .

2.6 Покрытие — Хим. Окс. прм. — по ГОСТ 9.306-85.

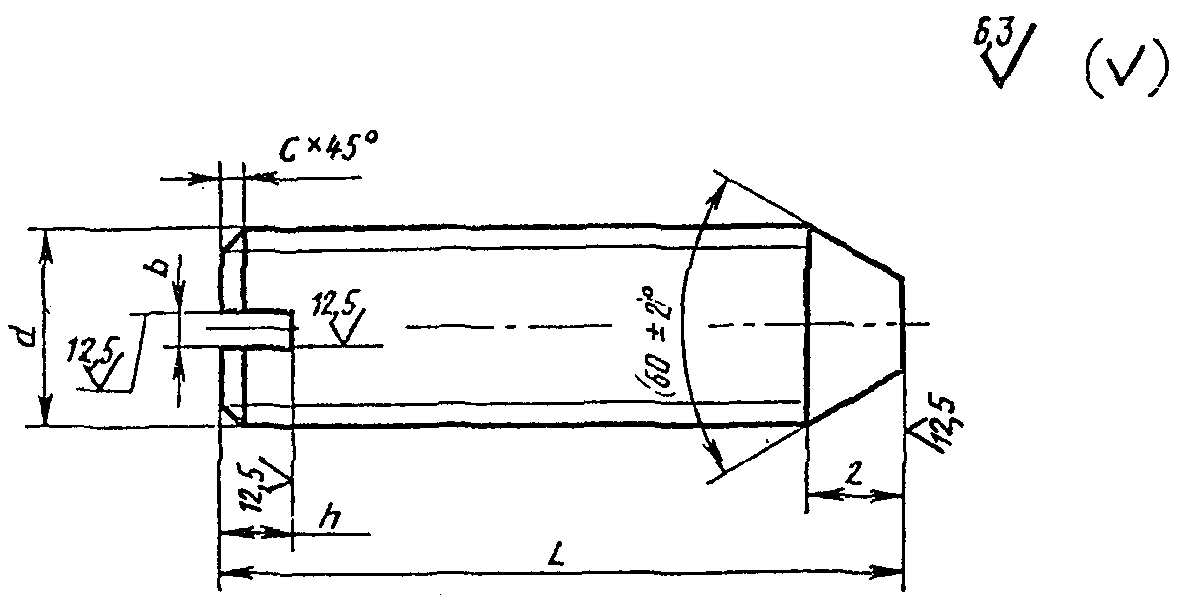

3. Конструкция и размеры винта (поз. 3) должны соответствовать указанным на черт. 3 и в табл. 3.

рис. 6

Черт. 3

Таблица 3

мм

Обозначение втулок	d	L	b		h t	l	с	Масса, кг, не более
			номин.	поле допуска	2 +/- --- 2
6140-0201 — 6140-0203	М4	14	0,6	H13	1,4	2,0	0,5	0,0010
6140-0204 — 6140-0207	М5		0,8		1,8		1,0	0,0015
6140-0208 — 6140-0209		20						0,0022
6140-0211 — 6140-0218	М6	16	1,0	H14	2,0	2,5		0,0025
6140-0219 — 6140-0225	М8		1,2		2,5	3,0	1,5	0,0075

3.1 Материал — сталь марки 45 по ГОСТ 1050-74.

3.2 Твердость — 36,5... 41,5 HRC \text{э} .

3.3. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 8g по ГОСТ 16093-81.

3.4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .

3.5 Покрытие — Хим. Окс. прм. — по ГОСТ 9.306-85.

(Измененная редакция, Изм. № 1).
