ГОСТ 21938-76*. Патроны для нарезания резьбы на токарных станках. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 21938-76*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 18.06.1976 № 1475)

(ред. от 06.12.1982)

Введен в действие

Постановлением Госстандарта СССР от 18 июня 1976 г. № 1475

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПАТРОНЫ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ НА ТОКАРНЫХ СТАНКАХ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Chucks for thread cutting on lathes. Design and dimensions

ГОСТ 21938-76*

Группа Г27

Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. № 1475 срок введения установлен с 01.01.1978.

Проверен в 1982 г.

Взамен МН 2513-61, МН 2508-61 в части колец с D > 30 мм.

Переиздание (ноябрь 1989 г.) с Изменением № 1, утвержденным в декабре 1982 г.; Пост. № 4630 от 06.12.1982 (ИУС 3-83).

Настоящий стандарт распространяется на патроны для круглых плашек для нарезания резьбы от М3 до М42 на токарных станках.

(Измененная редакция, Изм. № 1).

1. Конструкция и размеры патронов должны соответствовать указанным на чертеже и в таблице.

рис. 1

1 — хвостовик; 2 — корпус; 3 — гайка; 4 — сухарь;

5 — шпонка; 6 — ручка; 7 — эксцентрик; 8 — винт; 9 — упор; 10 — пружина; 11 — пробка; 13 — кольцо; 13 — винт по ГОСТ 1476-84; 14 — гайка по ГОСТ 5927-70; 15 — шайба по ГОСТ 11371-78

мм

Обозначение патронаПрименяемостьДиапазон нарезаемой резьбыОбозначение втулки
метчикамиплашкамиГОСТ 21939-76ГОСТ 21940-76
6161-0101М5; (М5,5); М6; М7; М8; М10; М11; М12; М14; М15; М16; М17; М18; М20М3; М3,5; М4; М4,5; М5; М5,5; М6; М7; М8; М9; М10; М11; М12; М14; М16; М17; М18; М206140-0051 6140-0053 6140-00556142-0151; 6142-0153; 6142-0155; 6142-0157; 6142-0159; 6142-0162; 6142-0164; 6142-0166
6161-0102
6161-01036140-0052 6140-0054 6140-00566142-0152; 6142-0154; 6142-0156; 6142-0158; 6142-0161; 6142-0163; 6142-0165; 6142-0167; 6142-0168; 6142-0169
6161-0104
6161-0105М22; М24; М25; (М26)М22; М24; М25; (М26)-6142-0171 6142-0172
6161-0106
6161-0107М27; (М28); М30; (М32); М33; М35; М36; (М38); М39; М40; М42М27; М28; М30; М32; М33; М366142-0173 6142-0174 6142-0175 6142-0176
6161-0108

Продолжение

Конус Морзеd H9d 1 (посадка H9 -) d9DLll 1 +/- 0,1Длина нарезаемой резьбыМасса, кг, не более
3383555225146,2452,497
42452,611
4565270188,2603,073
5402903,914
45535752210,0803,484
5403204,761
465902511,51104,973
53505,797

Пример условного обозначения патрона размером d = 38 мм и конусом Морзе 3:

Патрон 6161-0101 ГОСТ 21938-76

(Измененная редакция, Изм. № 1).

2. Конструкция и размеры деталей патронов указаны в рекомендуемом Приложении.

3. Допуск радиального биения поверхности d_{1} относительно оси конуса Морзе — по 4 степени точности ГОСТ 24643-81.

(Измененная редакция, Изм. № 1).

3а. Допуск радиального биения отверстия d относительно оси корпуса — по 4 степени точности ГОСТ 24643-81.

(Введен дополнительно, Изм. № 1).

4. Допуск торцового биения поверхности В относительно оси корпуса — по 8 степени точности ГОСТ 24643-81.

(Измененная редакция, Изм. № 1).

5. Маркировать: обозначение патрона и товарный знак предприятия-изготовителя.

Приложение Рекомендуемое

КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ПАТРОНОВ

1. Конструкция и размеры хвостовика (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.

рис. 2

Черт. 1

Таблица 1

мм

Обозначение патронаКонус МорзеDLd по d9d 1hll 1l 2l 3l 4tМасса, кг, не более
6161-01013461853525367255232011,5301,246
6161-010242051,359
6161-010322787701,505
6161-0104555247403045272414,0352,492
6161-010544624235253610790232011,5301,527
6161-0106555272403045272414,0352,729
6161-010742701371202,165
6161-010853002,990

1.1. Материал — сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>.

<*> С 01.01.1991 ГОСТ 1050-88.

1.2. Конусы Морзе — по ГОСТ 25557-82. Степень точности конусов Морзе — АТ7 по ГОСТ 2848-75.

1.3 Твердость — 41,5 ... 46,5 HRC_{\text{э}} .

1.4 Фаска под резьбу — по ГОСТ 10549-80.

1.5 Канавка для выхода шлифовального круга — по ГОСТ 8820-69.

1.6. Неуказанные предельные отклонения размеров: H14, h14, +/- \frac{t_{2}}{2} .

1.7 Покрытие — Хим. окс. прм. — по ГОСТ 9.306-85.

1.8. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 7Н по ГОСТ 16093-81.

2. Конструкция и размеры корпуса (поз. 2) должны соответствовать указанным на черт. 2 и в табл. 2.

рис. 3

Черт. 2

Таблица 2

мм

Обозначение патронаИсполнениеdd 1d 2d 3 по Н9d 4hLll 1l 2l 3l 4l 5l 6nМасса, кг, не более
6161-0101 6161-0102138502835М646112906165678090-50,916
6161-0103245-13010076808295-61,232
6161-01041553540511021051,081
6161-0105355504535М84615511596100102--4081,607
6161-01065540511171,682
6161-01076555187140126130132112,458
6161-0108

2.1. Материал — сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74.

2.2 Твердость — 41,5 ... 46,5 HRC_{\text{э}} .

2.3. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 7Н по ГОСТ 16093-81.

2.4 Фаски под резьбу — по ГОСТ 10549-80.

2.5 Канавка для выхода шлифовального круга — по ГОСТ 8820-69.

2.6. Штрихи и цифры гравировать: шрифт 3 — Пр3 по ГОСТ 2930-62; штрихи глубиной и шириной 0,15 мм.

2.7. Цифры следует располагать так, чтобы середина их совпадала с соответствующим штрихом.

2.8 Штрихи и цифры должны быть черного цвета.

2.9. Неуказанные предельные отклонения размеров: H14, h14, +/- \frac{t_{2}}{2} .

2.10 Покрытие — Хим. окс. прм. — по ГОСТ 9.306-85.

3. Конструкция и размеры гайки (поз. 3) должны соответствовать указанным на черт. 3.

рис. 4

Масса, 0,016 кг, не более

Черт. 3

3.1 Материал — сталь марки 45 по ГОСТ 1050-74.

3.2 Твердость — 36,5 ... 41,5 HRC_{\text{э}} .

3.3. Неуказанные предельные отклонения размеров: h14, +/- \frac{t_{2}}{2} .

3.4 Покрытие — Хим. Окс. прм. — по ГОСТ 9.306-85.

4. Конструкция и размеры сухаря (поз. 4) должны соответствовать указанным на черт. 4.

рис. 5

Масса, 0,004 кг, не более

Черт. 4

4.1 Материал — сталь марки У10А по ГОСТ 1435-74.

4.2 Твердость — 46,5 ... 51,5 HRC_{\text{э}} .

4.3. Неуказанные предельные отклонения размеров: H14, h14, +/- \frac{t_{2}}{2} .

4.4 Покрытие — Хим. окс. прм. — по ГОСТ 9.306-85.

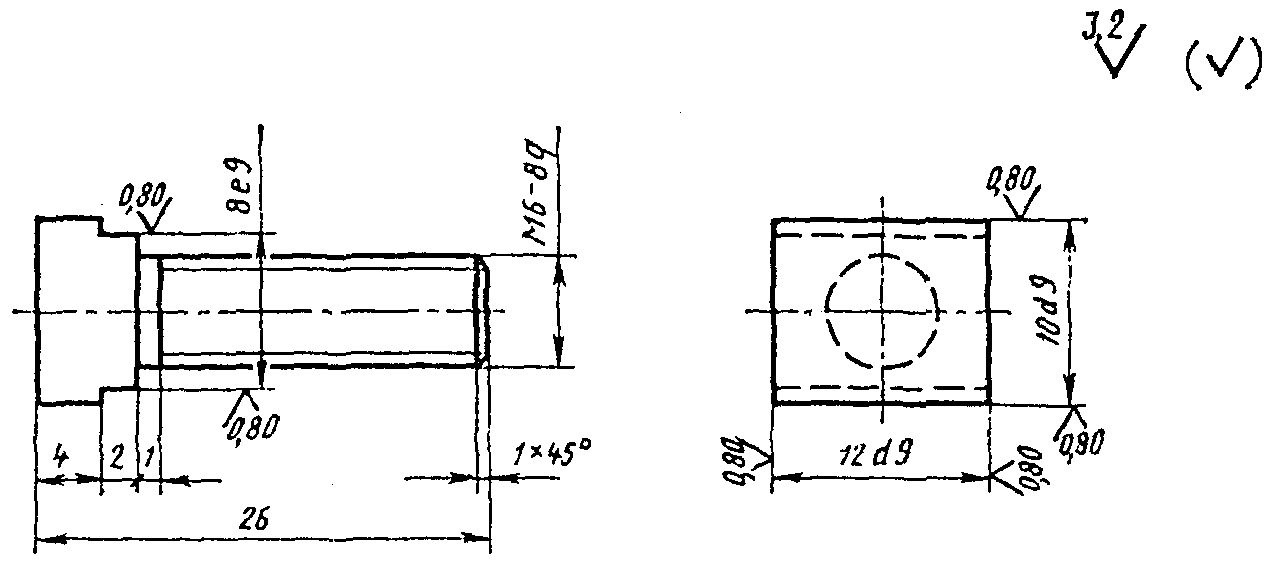

5. Конструкция и размеры шпонки (поз. 5) должны соответствовать указанным на черт. 5.

рис. 6

Масса, 0,001 кг, не более

Черт. 5

5.1 Материал — сталь марки У10А по ГОСТ 1435-74.

5.2 Твердость — 46,5 ... 51,5 HRC_{\text{э}} .

5.3. Неуказанные предельные отклонения размеров: h14, +/- \frac{t_{2}}{2} .

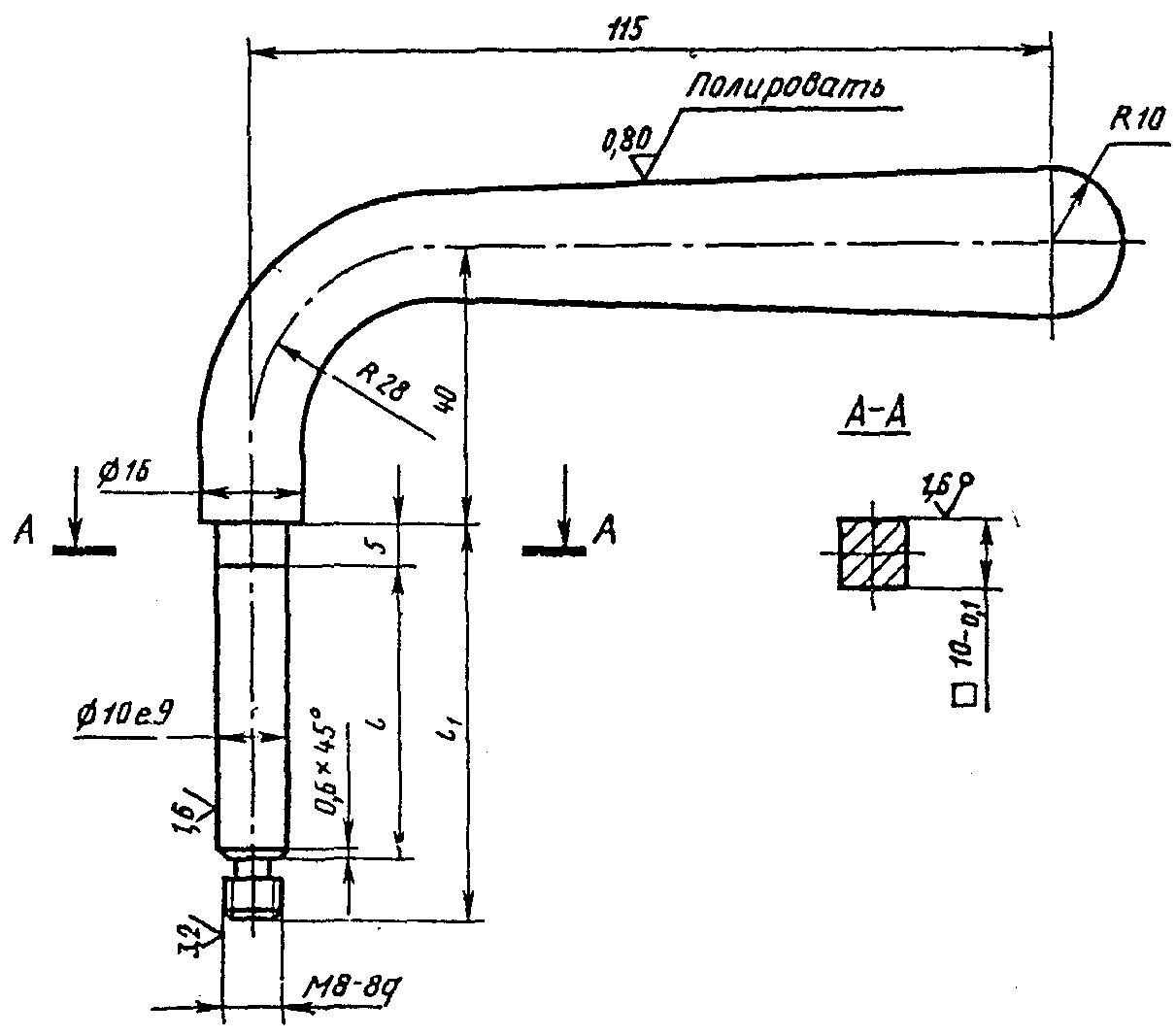

6. Конструкция и размеры ручки (поз. 6) должны соответствовать указанным на черт. 6 и в табл. 3.

рис. 7

Черт. 6

Таблица 3

Размеры в мм

Обозначение патрона l l 1 Масса, кг, не более
6161-0101 6161-0103 — 6161-0105 38 52 0,273
6161-0104 6161-0106 6161-0108 47 61 0,278

6.1 Материал — сталь марки 45 по ГОСТ 1050-74.

6.2 Проточка и фаска под резьбу — по ГОСТ 10549-80.

6.3. Неуказанные предельные отклонения размеров: h14, +/- \frac{t_{2}}{2} .

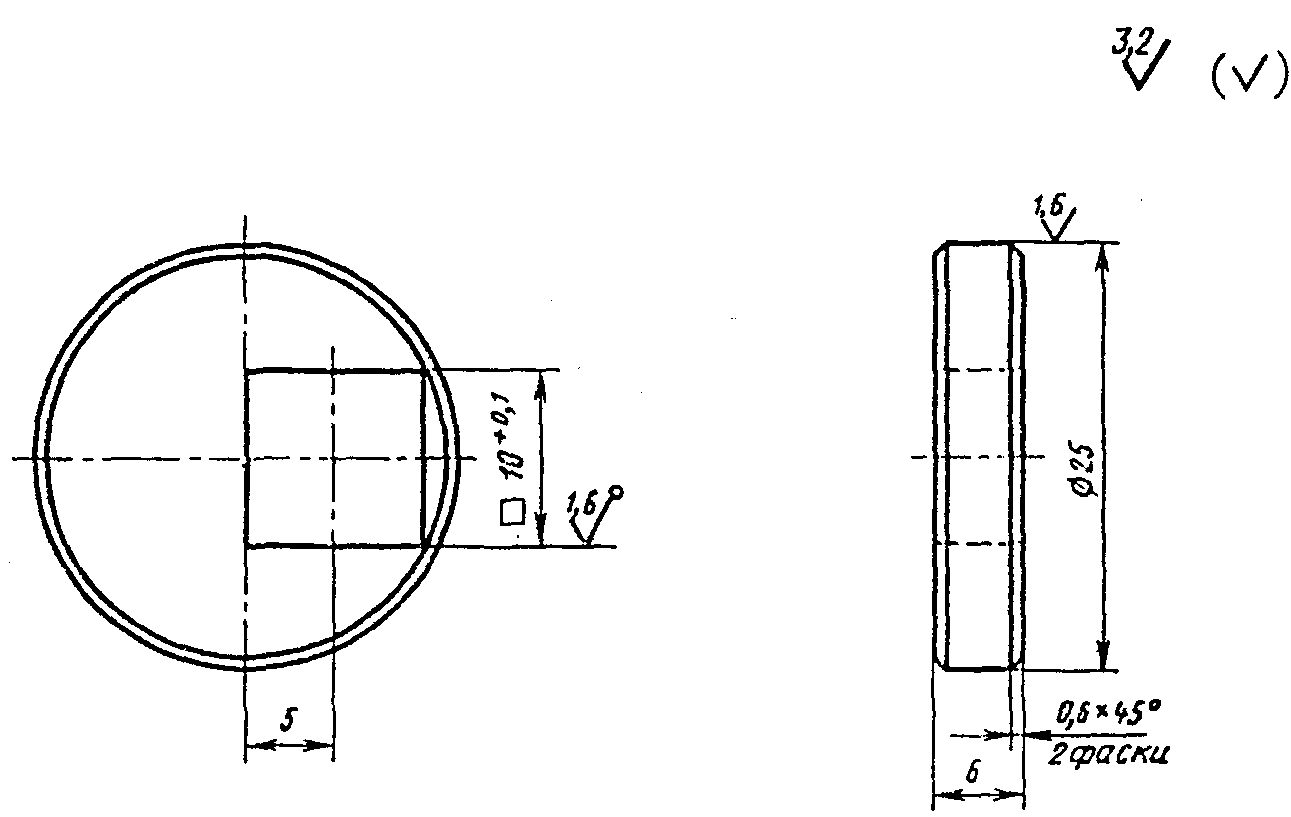

7. Конструкция и размеры эксцентрика (поз. 7) должны соответствовать указанным на черт. 7.

рис. 8

Масса, 0,018 кг, не более

Черт. 7

7.1 Материал — сталь марки 40Х по ГОСТ 4543-71.

7.2 Твердость — 41,5 ... 46,5 HRC_{\text{э}} .

7.3. Неуказанные предельные отклонения размеров: h14, +/- \frac{t_{2}}{2} .

8. Конструкция и размеры винта (поз. 8) должны соответствовать указанным на черт. 8 и в табл. 4.

рис. 9

Черт. 8

Таблица 4

Размеры в мм

Обозначение патронаdLb Н13h +/- t /2 3tсМасса, кг, не более
6161-0101 6161-0102М6141,02,02,51,00,002
6161-0103 6161-0104М6161,02,02,51,00,003
6161-0105 6161-0106М81,22,53,01,50,004
6161-0107 6161-0108200,006

8.1 Материал — сталь марки 45 по ГОСТ 1050-74.

8.2 Твердость — 36,5 ... 41,5 HRC_{\text{э}} .

8.3. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 8g по ГОСТ 16093-81.

8.4. Неуказанные предельные отклонения размеров: h14, +/- \frac{t_{2}}{2} .

8.5 Покрытие — Хим. Окс. прм.- по ГОСТ 9.306-85.

9. Конструкция и размеры (поз. 9) должны соответствовать указанным на черт. 9.

рис. 10

Масса, 0,005 кг, не более

Черт. 9

9.1 Материал — сталь марки У10А по ГОСТ 1435-74.

9.2 Твердость — 46,5 ... 51,5 HRC_{\text{э}} .

9.3. Неуказанные предельные отклонения размеров: h14, +/- \frac{t_{2}}{2} .

10. Конструкция и размеры пружины (поз. 10) должны соответствовать указанным на черт. 10.

рис. 11

Масса, 0,001 кг, не более

<*> Размеры для справок.

Черт. 10

10.1 Модуль сдвига G = 78 ГПа (8000 кгс/мм2).

10.2 Модуль упругости E = 207 ГПа (21093 кгс/мм2).

10.3. Напряжение касательное при кручении \tau_{3} = 221 МПа (22,5 кгс/мм2).

10.4. Напряжение касательное при изгибе \sigma_{3} = 101 МПа (10,3 кгс/мм2).

10.5 Напряжение навивки пружины — правое.

10.6. Материал — проволока II по ГОСТ 9389-75, сталь марки 65Г по ГОСТ 14959-79.

10.7 Полное число витков — 6.

10.8 Рабочее число витков — 5.

10.9 Длина развернутой проволоки — 125 мм.

10.10 Технические требования — по ГОСТ 16118-70.

11. Конструкция и размеры пробки (поз. 11) должны соответствовать указанным на черт. 11.

рис. 12

Масса, 0,006 кг, не более

Черт. 11

11.1 Материал — сталь марки 45 по ГОСТ 1050-74.

11.2 Твердость — 36,5 ... 41,5 HRC_{\text{э}} .

11.3. Неуказанные предельные отклонения размеров: H14, h14, +/- \frac{t_{2}}{2} .

11.4 Покрытие — Хим. Окс. прм. — по ГОСТ 9.306-85.

12. Конструкция и размеры кольца (поз. 12) должны соответствовать указанным на черт. 12 и в табл. 5.

рис. 13

Черт. 12

Таблица 5

Размеры в мм

Обозначение патронаD d11d H14s h11Масса, кг, не более
6161-0101 6161-010238202,00,013
6161-010345242,00,018
4,00,036
6161-01042,00,018
4,00,036
6161-010555303,00,039
5,00,065
6161-01063,00,039
5,00,065
6161-010765403,50,049
5,50,081
6161-01083,50,049
5,50,081

12.1 Материал — сталь марки 45 по ГОСТ 1050-74.

12.2 Твердость — 36,5 ... 41,5 HRC_{\text{э}} .

12.3 Покрытие — Хим. Окс. прм. — по ГОСТ 9.306-85.

(Измененная редакция, Изм. № 1).
