ГОСТ 21939-76*. Втулки для плашек к патронам для нарезания резьбы на токарных станках. Конструкция и размеры
(введен в действие Постановлением Госстандарта СССР от 18.06.1976 № 1475)
(ред. от 06.12.1982)
от 18 июня 1976 г. № 1475
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ДЛЯ ПЛАШЕК К ПАТРОНАМ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ НА ТОКАРНЫХ СТАНКАХ
Die sleeves of chucks for thread cutting on lathes. Design and dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. № 1475 срок введения установлен с 01.01.78.
Переиздание (ноябрь 1989 г.) с Изменением № 1, утвержденным в декабре 1982 г.; Пост. № 4630 от 06.12.1982 (ИУС 3-83).
1. Настоящий стандарт распространяется на втулки для плашек по ГОСТ 9740-71 к патронам для нарезания резьбы на токарных станках.
2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.
| Обозначение втулок | Применяемость | Диапазон нарезаемой резьбы | Исполнение | d Н9 | D h8 | L | l | l 1 +/- 0,1 | l 2 +/- 0,1 | Масса, кг, не более |
| 6140-0051 | М3; М3,5; М4 М5; М5,5; М6 | 1 | 20 | 38 | 25 | 7 | 3,1 | 7 | 0,192 | |
| 6140-0052 | 45 | 9 | 0,274 | |||||||
| 6140-0053 | М7; М8; М9 | 2 | 25 | 38 | 30 | 9 | 4,0 | 7 | 0,212 | |
| 6140-0054 | 45 | 9 | 0,334 | |||||||
| 6140-0055 | М10; М11 | 30 | 38 | 11 | 4,9 | 7 | 0,238 | |||
| 6140-0056 | 45 | 9 | 0,289 |
Пример условного обозначения втулки размерами d = 20 мм и D = 38 мм:
(Измененная редакция, Изм. № 1).
3. Конструкция и размеры деталей втулок указаны в рекомендуемом Приложении.
4. Допуск радиального биения отверстия d относительно оси поверхности D — по 6 степени точности ГОСТ 24643-81.
5. Допуск торцевого биения поверхности А относительно оси поверхности D — по 8 степени точности ГОСТ 24643-81.
4,5. (Измененная редакция, Изм. № 1).
6. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.

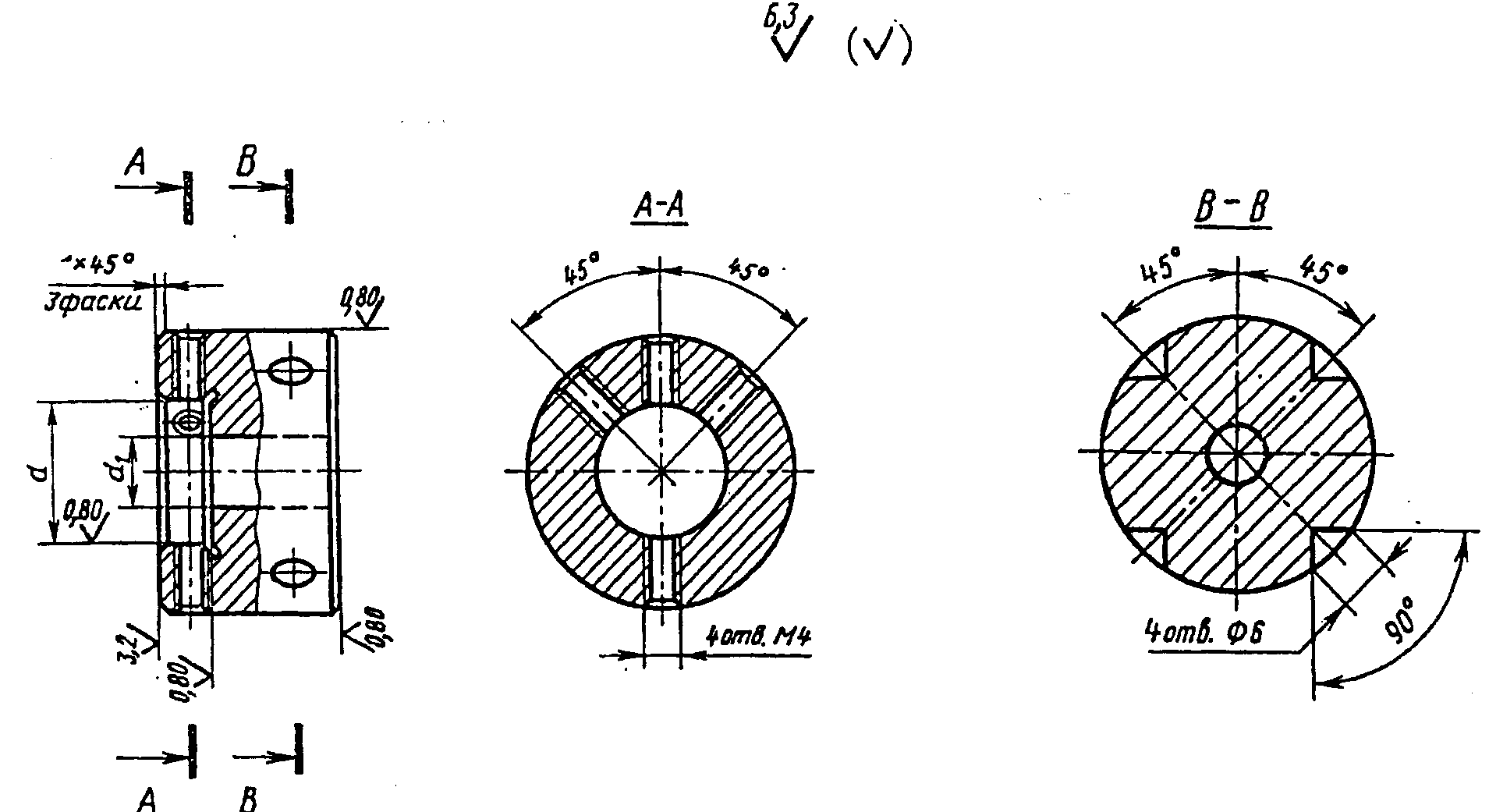

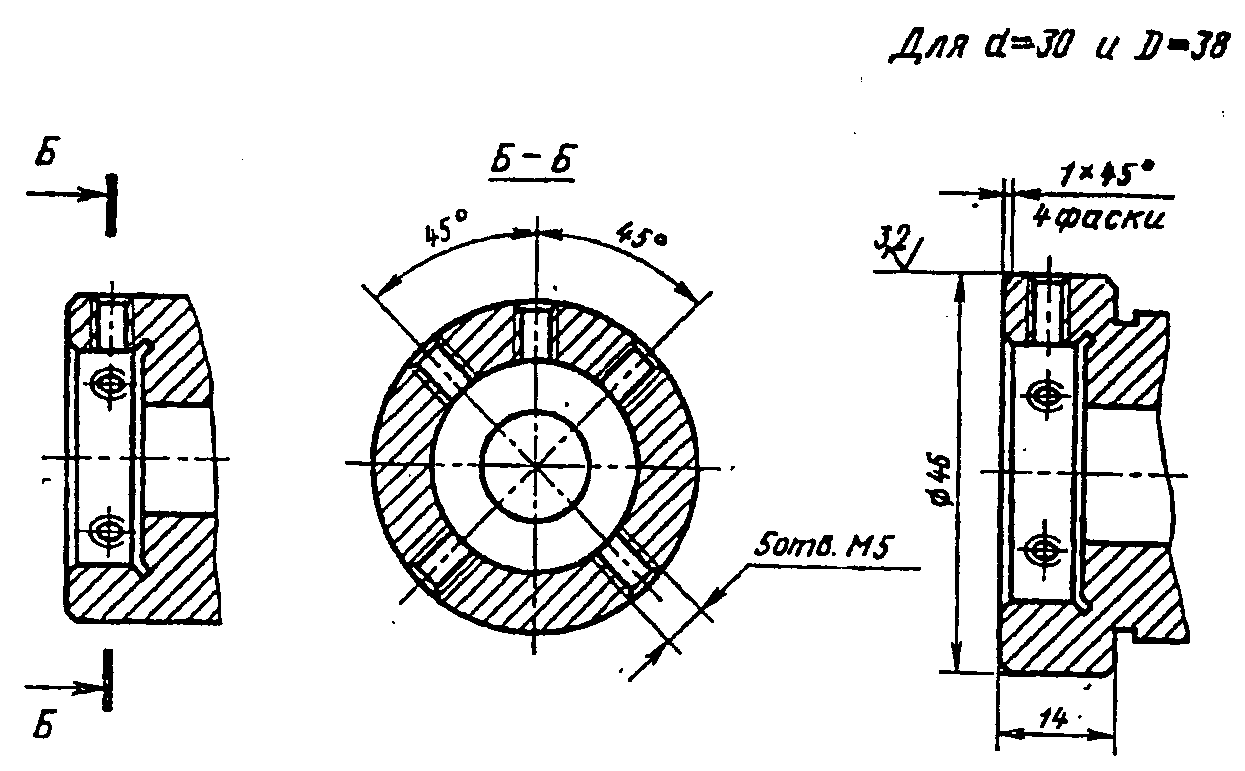

1. Конструкция и размеры корпуса (поз. 1) должны соответствовать указанным на черт. 1 и в табл. 1.
| Обозначение втулки | Исполнение | d Н9 | d 1 | Масса, кг, не более |
| 6140-0051 | 1 | 20 | 10 | 0,186 |
| 6140-0052 | 0,265 | |||
| 6140-0053 | 2 | 25 | 13 | 0,204 |
| 6140-0054 | 0,324 | |||
| 6140-0055 | 30 | 16 | 0,226 | |
| 6140-0056 | 0,276 |
1.1. Материал — сталь марки 40Х по ГОСТ 4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>.
<*> С 01.01.1991 ГОСТ 1050-88.
1.2 Твердость — 36,5 ... 41,5 HRC_{\text{э}} .
1.3. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 7Н по ГОСТ 16093-81.
1.4 Фаски под резьбу — по ГОСТ 10549-80.
1.5 Канавки для выхода шлифовального круга — по ГОСТ 8820-69.
1.6. Неуказанные предельные отклонения размеров: Н14, h14, \pm \frac{t_{2}}{2} .
1.7 Допуски углов — АТ17 по ГОСТ 8908-81.
1.8 Покрытие — Хим. Окс. прм. — по ГОСТ 9.306-85.

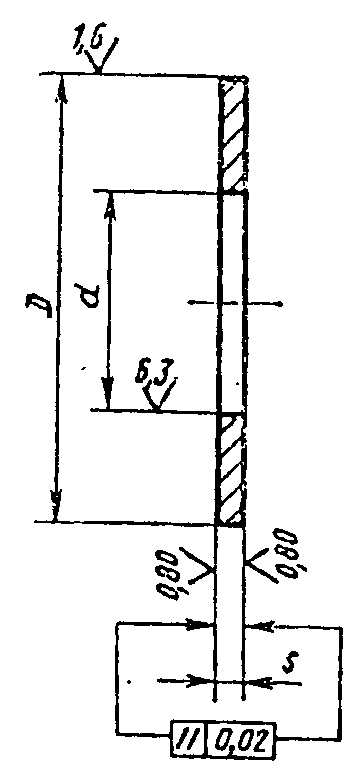

2. Конструкция и размеры кольца (поз. 2) должны соответствовать указанным на черт. 2 и в табл. 2.
| Обозначение втулки | D d11 | d H14 | s h11 | Масса, кг, не более |
| 6140-0051 6140-0052 | 20 | 10 | 1,0 | 0,001 |
| 6140-0053 6140-0054 | 25 | 13 | 0,003 | |
| 6140-0055 6140-0056 | 30 | 16 | 1,5 | 0,007 |
2.1 Материал — сталь марки 45 по ГОСТ 1050-74.
2.2 Твердость — 36,5 ... 41,5 HRC_{\text{э}} .
2.3 Покрытие — Хим. Окс. прм. — по ГОСТ 9.306-85.
3. Конструкция и размеры винта (поз. 3) должны соответствовать указанным на черт. 3 и в табл. 3.
| Обозначение втулки | d | L | b Н13 | h t 3 | с | Масса, кг, не более |
| 2 | ||||||
| 6140-0051 | М4 | 14 | 0,6 | 1,4 | 0,5 | 0,0010 |
| 6140-0052 | 16 | 0,0011 | ||||
| 6140-0053 | М5 | 12 | 0,8 | 1,8 | 1,0 | 0,0012 |
| 6140-0054 — 6140-0056 | 14 | 0,0015 |
3.1 Материал — сталь марки 45 по ГОСТ 1050-74.
3.2 Твердость — 36,5 ... 41,5 HRC_{\text{э}} .
3.3. Резьба по ГОСТ 24705-81. Поле допуска резьбы — 8 g по ГОСТ 16093-81.
3.4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .
