Введен в действие Постановлением Госстандарта СССР от 25 ноября 1985 г. № 3693

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ СВАРНЫЕ ДЛЯ МАГИСТРАЛЬНЫХ ГАЗОНЕФТЕПРОВОДОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Steel welded pipes for main gas-and-pil pipelines. Specifications

ГОСТ 20295-85

Группа В62

ОКП 13 8101

Взамен ГОСТ 20295-74

Срок введения с 1 января 1987 года

Постановлением Государственного комитета СССР по стандартам от 25 ноября 1985 г. № 3693 срок введения установлен с 01.01.1987.

Ограничение срока действия снято Постановлением Госстандарта СССР от 14.08.1991 № 1353.

Переиздание. Август 1997 г.

Информационные данные

(таблица введена Изменением № 4, введенным в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 162-90	4.7
ГОСТ 166-89	4.7
ГОСТ 380-2005	2.1
ГОСТ 1050-2013	2.1
ГОСТ 1497-84	4.8
ГОСТ 2216-84	4.7
ГОСТ 3845-75	2.16; 4.15
ГОСТ 5378-88	4.7
ГОСТ 6507-90	4.7
ГОСТ 6996-66	4.10; 4.11
ГОСТ 7502-98	4.7
ГОСТ 7565-81	4.10
ГОСТ 8026-92	4.7
ГОСТ 9454-78	4.9
ГОСТ 10006-80	4.8
ГОСТ 10692-80	5.2
ГОСТ 11358-2002 <*>	4.7
ГОСТ 12344-2003	4.2
ГОСТ 12345-2001	4.2
ГОСТ 12346-78	4.2
ГОСТ 12347-77	4.2
ГОСТ 12348-78	4.2
ГОСТ 12350-78	4.2
ГОСТ 12353-78	4.2
ГОСТ 12354-81	4.2
ГОСТ 12355-78	4.2
ГОСТ 12356-81	4.2
ГОСТ 12357-84	4.2
ГОСТ 12359-99	4.2
ГОСТ 18360-93	4.7
ГОСТ 18365-93	4.7
ГОСТ 19281-2014	2.1
ГОСТ 19903-74	1.8
ГОСТ 22536.0-87	4.2
ГОСТ 22536.1-88	4.2
ГОСТ 22536.2-87	4.2
ГОСТ 22536.3-88	4.2
ГОСТ 22536.4-88	4.2
ГОСТ 22536.5-87	4.2
ГОСТ 22536.7-88	4.2
ГОСТ 22536.8-87	4.2
ГОСТ 22536.9-88	4.2
ГОСТ 30432-96	4.8
ГОСТ 30456-97	4.12

<*> На территории Российской Федерации действует ГОСТ 11358-89.

(сноска введена Изменением № 4, введенным в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

Настоящий стандарт распространяется на стальные сварные прямошовные и спиральношовные трубы диаметром 114 — 1420 мм, применяемые для сооружения магистральных газонефтепроводов, нефтепродуктопроводов, технологических и промысловых трубопроводов.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1 Трубы изготовляют трех типов:

1 — прямошовные диаметром 114 — 630 мм, изготовленные контактной сваркой, токами высокой частоты;

2 — спиральношовные диаметром 159 — 1420 мм, изготовленные электродуговой сваркой;

(в ред. Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

3 — прямошовные диаметром 530 — 1420 мм, изготовленные электродуговой сваркой с одним или двумя продольными швами.

(п. 1.1 в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

1.2. В зависимости от механических свойств трубы изготавливают классов прочности: К 34, К 38, К 42, К 48, К 50, К 52, К 54, К 55, К 56, К 60.

(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст, Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

1.3 Размеры труб должны соответствовать приведенным в табл. 1.

Таблица 1

(таблица 1 в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Наружный диаметр труб, мм	Теоретическая масса 1 м трубы, кг, при толщине стенки, мм
Наружный диаметр труб, мм	2,0	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0	7,5	8,0	8,5	9,0	9,5	10,0	11,0	12,0	13,0
114	5,52	8,21	9,54	10,85	12,15	13,44	14,72	15,98	17,23	18,47	19,70	20,91	22,11	23,30	24,48	25,65	27,94	30,18	-
127	-	9,17	10,66	12,13	13,59	15,04	16,48	17,90	19,31	20,71	22,10	23,48	24,84	26,19	27,53	28,85	31,47	34,03	-
133	-	9,62	11,18	12,72	14,26	15,78	17,29	18,79	20,28	21,75	23,21	24,66	26,10	27,52	28,93	30,33	33,09	35,81	-
140	-	10,14	11,78	13,42	15,04	16,65	18,24	19,83	21,40	22,96	24,51	26,04	27,56	29,07	30,57	32,06	34,99	37,88	-
146	-	10,58	12,30	14,01	15,70	17,39	19,06	20,71	22,36	23,99	25,62	27,22	28,82	30,41	31,98	33,54	36,62	39,65	-
159	-	11,54	13,42	15,29	17,14	18,99	20,82	22,64	24,44	26,24	28,02	29,79	31,55	33,29	35,02	36,74	40,15	43,50	-
168	-	12,21	14,20	16,18	18,14	20,10	22,04	23,97	25,89	27,79	29,68	31,56	33,43	35,29	37,13	38,96	42,59	46,16	-
178	-	12,95	15,06	17,16	19,25	21,33	23,40	25,45	27,49	29,52	31,53	33,54	35,53	37,51	39,47	41,43	45,30	49,12	-
219	-	15,98	18,60	21,21	23,80	26,39	28,96	31,52	34,06	36,60	39,12	41,63	44,12	46,61	49,08	51,54	56,42	61,26	66,04
245	-	-	-	23,77	26,69	29,59	32,48	35,36	38,23	41,08	43,93	46,76	49,57	52,38	55,17	57,95	63,47	68,95	74,37
273	-	-	-	26,53	29,80	33,04	36,28	39,51	42,72	45,92	49,10	52,28	55,44	58,59	61,73	64,86	71,07	77,24	83,35
325	-	-	-	31,66	35,57	39,46	43,33	47,20	51,05	54,89	58,72	62,54	66,34	70,13	73,91	77,68	85,18	92,62	100,02
377	-	-	-	-	41,34	45,87	50,39	54,89	59,39	63,87	68,34	72,80	77,24	81,67	86,09	90,50	99,28	108,01	116,69
426	-	-	-	-	-	51,91	57,03	62,14	67,24	72,33	77,40	82,46	87,51	92,55	97,57	102,59	112,57	122,51	132,40
457	-	-	-	-	-	-	-	66,73	72,21	77,68	83,14	88,58	94,01	99,43	104,84	110,23	120,98	131,68	142,34
508	-	-	-	-	-	-	-	74,28	80,39	86,48	92,57	98,64	104,70	110,75	116,78	122,81	134,82	146,78	158,69
530	-	-	-	-	-	64,73	71,14	77,53	83,91	90,28	96,64	102,98	109,31	115,63	121,94	128,23	140,78	153,29	165,74
610	-	-	-	-	-	-	-	89,37	96,74	104,09	111,43	118,76	126,08	133,39	140,68	147,96	162,48	176,96	191,39
630	-	-	-	-	-	77,06	84,70	92,33	99,94	107,54	115,13	122,71	130,27	137,82	145,36	152,89	167,91	182,88	197,80
720	-	-	-	-	-	88,16	96,91	105,64	114,37	123,08	131,78	140,46	149,14	157,80	166,45	175,09	192,32	209,51	226,65
820	-	-	-	-	-	100,49	110,47	120,44	130,40	140,34	150,27	160,19	170,10	179,99	189,88	199,75	219,45	239,10	258,71
1020	-	-	-	-	-	-	-	-	-	-	-	-	-	224,38	236,73	249,07	273,70	298,29	322,82
1220	-	-	-	-	-	-	-	-	-	-	-	-	-	-	283,58	298,39	327,95	357,47	386,94
1420	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	416,66	451,06
(в ред. Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

Продолжение таблицы 1

Наружный диаметр труб, мм	Теоретическая масса 1 м трубы, кг, при толщине стенки, мм
Наружный диаметр труб, мм	14,0	15,0	16,0	17,0	18,0	19,0	20,0	21,0	22,0	23,0	24,0	25,0	26,0	27,0	28,0	29,0	30,0
114	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
127	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
133	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
140	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
146	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
159	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
168	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
178	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
219	70,77	75,46	80,10	-	-	-	-	-	-	-	-	-	-	-	-	-	-
245	79,75	85,08	90,35	-	-	-	-	-	-	-	-	-	-	-	-	-	-
273	89,42	95,43	101,40	-	-	-	-	-	-	-	-	-	-	-	-	-	-
325	107,37	114,67	121,92	129,12	136,27	143,37	150,43	157,43	164,38	-	-	-	-	-	-	-	-
377	125,32	133,90	142,44	150,92	159,35	167,74	176,07	184,36	192,59	-	-	-	-	-	-	-	-
426	142,24	152,03	161,77	171,46	181,10	190,70	200,24	209,73	219,18	-	-	-	-	-	-	-	-
457	152,94	163,50	174,00	184,46	194,86	205,22	215,53	225,79	236,00	-	-	-	-	-	-	-	-
508	170,55	182,36	194,12	205,84	217,50	229,12	240,68	252,20	263,66	-	-	-	-	-	-	-	-
530	178,14	190,50	202,80	215,06	227,27	239,42	251,53	263,59	275,60	287,56	299,47	311,33	323,14	334,91	346,62	358,29	369,90
610	205,76	220,09	234,37	248,60	262,78	276,91	290,99	305,02	319,00	332,93	346,82	360,65	374,44	388,17	401,86	415,50	429,08
630	212,67	227,49	242,26	256,98	271,65	286,28	300,85	315,38	329,85	344,28	358,66	372,98	387,26	401,49	415,67	429,80	443,88
720	243,74	260,78	277,77	294,71	311,60	328,45	345,24	361,98	378,68	395,32	411,92	428,47	444,97	461,41	477,81	494,16	510,46
820	278,26	297,77	317,23	336,63	355,99	375,30	394,56	413,77	432,93	452,04	471,10	490,12	509,08	528,00	546,86	565,68	584,44
1020	347,31	371,75	396,14	420,48	444,77	469,01	493,20	517,34	541,43	565,48	589,47	613,42	637,31	661,16	684,96	708,70	732,40
1220	416,36	445,73	475,05	504,32	533,54	562,72	591,84	620,91	649,94	678,91	707,84	736,72	765,55	794,32	823,05	851,73	880,36
1420	485,41	519,71	553,96	588,17	622,32	656,42	690,48	724,49	758,44	792,35	826,21	860,02	893,78	927,49	961,15	994,76	1028,32

Окончание таблицы 1

Наружный диаметр труб, мм	Теоретическая масса 1 м трубы, кг, при толщине стенки, мм
Наружный диаметр труб, мм	31,0	32,0	33,0	34,0	35,0	36,0	37,0	38,0	39,0	40,0	41,0	42,0	43,0	44,0	45,0	46,0	47,0	48,0
114	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
127	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
133	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
140	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
146	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
159	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
168	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
178	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
219	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
245	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-		-
273	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
325	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
377	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
426	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
457	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
508	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
530	381,47	392,98	404,45	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
610	442,62	456,11	469,55	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
630	457,91	471,89	485,83	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
720	526,71	542,91	559,07	575,17	591,22	607,23	-	-	-	-	-	-	-	-	-	-	-	-
820	603,16	621,83	640,44	659,01	677,53	696,00	714,42	732,80	751,12	769,39	787,62	-	-	-	-	-	-	-
1020	756,05	779,65	803,20	826,70	850,15	873,56	896,91	920,21	943,47	966,67	989,83	1012,93	1035,99	1059,00	1081,96	-	-	-
1220	908,94	937,47	965,96	994,39	1022,77	1051,11	1079,39	1107,63	1135,81	1163,95	1192,04	1220,08	1248,07	1276,01	1303,90	1331,74	1359,53	1387,27
1420	1061,83	1095,30	1128,71	1162,08	1195,39	1228,66	1261,88	1295,04	1328,1	1361,23	1394,25	1427,22	1460,14	1493,02	1525,84	1558,61	1591,33	1624,01
Примечания: 1. Теоретическую массу труб без учета усиления шва M, кг/м, рассчитывают по формуле M = 0,02466 x (D — S) x S, где D — номинальный наружный диаметр, мм, S — номинальная толщина стенки, мм. Плотность стали принята равной 7,85 г/см3. 2. Теоретическую массу труб типа 2 и двухшовных труб типа 3 увеличивают на 1,5% за счет усиления шва, а одношовных труб типа 3 — на 1%. 3. По требованию потребителя допускается изготовление труб промежуточных размеров в пределах данной таблицы.
(примечание 3 в ред. Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

1.4 Трубы изготавливают длиной от 10,6 до 12,2 м включ.

По согласованию изготовителя с потребителем допускается поставка труб длиной: типа 1 — до 18,0 м, типа 2 — до 13,7 м, типа 3 — до 24,8 м включ.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Для труб типов 1, 2 и экспандированных типа 3 допускается изготавливать до 10% труб (по массе) длиной не менее 8,0 м.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

1.5. Предельные отклонения по наружному диаметру корпуса труб должны соответствовать табл. 2.

Таблица 2

(таблица 2 в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

В миллиметрах

Наружный диаметр	Предельные отклонения
От 114 до 140 включ.	+/- 1,1
(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст) 146
+/- 1,2	159 и 168
+/- 1,5	Св. 168 до 325 включ.
+/- 2,0	« 325 » 426 «»
+/- 2,2	« 426 » 630 «»
+/- 3,0	« 630 » 1420 «»
+/- 4,0	(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)
По требованию потребителя предельные отклонения по наружному диаметру корпуса труб типа 2 диаметром 159 — 377 мм должны соответствовать приведенным в табл. 3.

Таблица 3

мм

Наружный диаметр	Предельное отклонение
159 и 168	+/- 1,2
Св. 168 до 325 включ.	+/- 1,5
377	+/- 2,0

1.6. Предельные отклонения по наружному диаметру торцов труб типа 1 должны соответствовать табл. 2, типа 2 диаметром 159 — 377 мм — табл. 2 и 3. По согласованию изготовителя с потребителем трубы типа 1 диаметром 530 мм и более изготавливают с предельными отклонениями по наружному диаметру торцов труб +/- 1,6 мм либо +/- 2,0 мм, оговоренными в заказе.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

1.7. Предельные отклонения по наружному диаметру торцов труб типа 2 диаметром 530 мм и более и типа 3 (экспандированных) не должны превышать +/- 2,0 мм для обычной точности изготовления и +/- 1,6 мм для повышенной точности изготовления.

Абзац исключен с 1 января 2009 года. - Изменение № 1, введенное в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст.

1.8 Предельные отклонения по толщине стенки должны соответствовать:

для труб типов 1 и 2, двухшовных труб типа 3 всех размеров, а также одношовных труб типа 3 диаметром менее 1220 мм — предельным отклонениям по толщине проката, предусмотренным ГОСТ 19903 для максимальной ширины и нормальной точности прокатки;
для одношовных труб типа 3 диаметром 1220 мм и более — +/- 10% от толщины стенки, но не более +/- 1,5 мм.

(п. 1.8 в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

1.9. Овальность торцов труб не должна выводить их размеры за предельные отклонения, приведенные в табл. 2 — для труб типа 1 диаметром менее 530 мм и в табл. 2 и 3 - для труб типа 2 диаметром 159 — 377 мм.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Овальность торцов труб диаметром 530 мм и более не должна превышать 1% от номинального наружного диаметра.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

1.10. Кривизна труб типа 1, исключая участок поперечного шва, не должна превышать 1,5 мм на 1 м длины, по требованию потребителя — 1 мм на 1 м длины.

Общая кривизна труб всех типов не должна превышать 0,2% от длины трубы. По требованию потребителя общая кривизна труб типа 2 диаметром 530 мм и более не должна превышать 0,1%, остальных труб — 0,15% от длины трубы.

1.11 Высота усиления всех наружных швов труб типов 2 и 3 должна быть:

0,5 — 2,5 мм — для труб с толщиной стенки менее 10 мм,

0,5 — 3,0 мм — для труб с толщиной стенки 10 мм и более.

Для труб типов 2 и 3 допускается производить снятие усиления наружного сварного шва на концах труб на длине не менее 150 мм до остаточной высоты не более 0,5 мм.

(абзац введен Изменением № 4, введенным в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

Высота усиления внутренних швов должна быть не менее 0,5 мм. На внутреннем шве допускается седловина или отдельные углубления до уровня основного металла.

На концах экспандированных труб типа 3, а также термически упрочненных труб типа 2 на длине не менее 150 мм усиление внутреннего шва должно быть снято до высоты не более 0,5 мм (без учета смещения кромок). При этом допускается изготовление до 7% труб от партии (от которых отобраны образцы для механических испытаний) с неснятым усилением внутренних швов.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

1.12. Наружный грат сварного шва на трубах типа 1 должен быть удален. Внутренний грат сварного шва удаляют по согласованию потребителя с изготовителем. В месте снятия грата допускается утонение стенки трубы, не выводящее толщину за пределы минусового допуска. Максимально допустимая высота остатка грата H, мм, не должна превышать величины, определяемой по формуле (1), но не более 1 мм:

H = 0,3 + 0,05 x S, (1)

где S — номинальная толщина стенки, мм

(п. 1.12 в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

1.13. В сварном соединении труб типа 2 допускается относительное смещение кромок по высоте на величину до 15% от номинальной толщины стенки, для труб типов 1 и 3 — до 10%.

По требованию потребителя для труб типа 2 диаметром 530 мм и более отклонение от теоретической окружности в зоне спирального шва по торцам трубы на дуге окружности длиной не менее 100 мм не должно превышать 1,5 мм.

1.14. Концы труб должны быть обрезаны под прямым углом. Предельные отклонения от прямого угла (косина реза) должны соответствовать табл. 4.

Таблица 4

(таблица 4 в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

В миллиметрах

Наружный диаметр	Предельные отклонения по косине реза
От 114 до 325 включ.	1,0
Св. 325 « 426 »	1,5
« 426 » 1420 «»	2,0
(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

1.15. Концы труб типов 1 и 3 с толщиной стенки 5 мм и более должны иметь фаску под углом 25° — 30°, труб типа 2 — под углом 30° — 35°. При этом должно быть оставлено торцевое кольцо (притупление) шириной 1,0 — 3,0 мм. По требованию потребителя трубы с толщиной стенки свыше 15 мм поставляют с фаской формы и размеров, указанных на рисунке 1.

1. Основные параметры и размеры

15,0 < S <= 19,0 мм	B = 9 мм
19,0 < S <= 21,5 мм	B = 10 мм
21,5 < S <= 32,0 мм	B = 12 мм
S > 32,0 мм	B = 16 мм

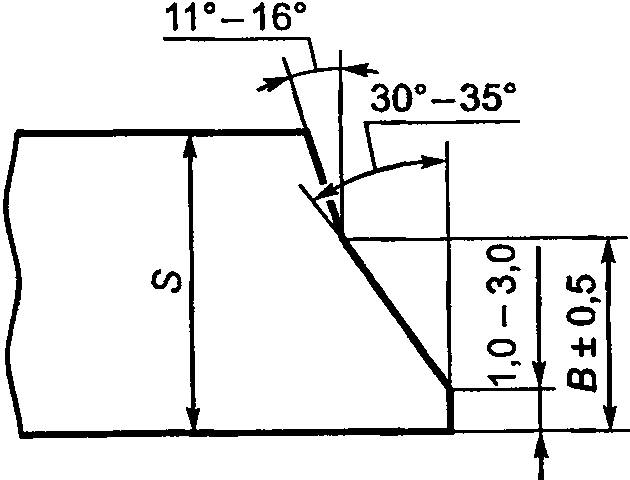

Рисунок 1

По согласованию изготовителя с потребителем допускается изготовлять трубы с фасками под другим углом.

Допускается увеличение торцевого кольца на расстоянии до 40 мм по обе стороны шва на величину усиления шва или высоту внутреннего грата.

Величина остатков заусенцев не должна превышать 0,5 мм.

(п. 1.15 в ред. Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Трубы изготовляют в соответствии с требованиями настоящего стандарта по техническим регламентам, утвержденным в установленном порядке.

Трубы должны изготавливаться из горячекатаного, термически обработанного или после контролируемой прокатки листового и рулонного проката из спокойной, полуспокойной углеродистой стали с ограничением массовой доли углерода не более 0,24% и низколегированной стали с нормированным эквивалентом по углероду не более 0,46%. Химический состав углеродистой стали должен соответствовать ГОСТ 380 и ГОСТ 1050, низколегированной стали - ГОСТ 19281 и другой нормативной документации, утвержденной в установленном порядке.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст, Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Таблица 5

(таблица 5 в ред. Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

Тип трубы	Углеродистая сталь			Низколегированная сталь
	класса прочности
	К 34	К 38	К 42	К 48	К 50	К 52	К 54	К 55	К 56	К 60
1	+	+	+	+	+	+	+	+	+	+
2
диаметром от 159 до 377 мм	+	+	+	-	-	-	-	-	-	-
диаметром от 530 до 1420 мм	+	+	+	+	+	+	+	+	+	+
3	+	+	+	+	+	+	+	+	+	+

Примечания:

1. Трубы типа 2 класса прочности К 60 изготавливают только термически упрочненными.

2. Знак «+» означает изготовление труб, знак «-» — не изготовление труб.

2.2. Если марка стали не указана в заказе, она выбирается предприятием-изготовителем труб с учетом требований табл. 5, механических свойств (табл. 7 и 8), ограничений по массовой доле углерода для углеродистой стали и эквивалента по углероду для низколегированной стали.

(п. 2.2 в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

2.3. Исключен с 1 сентября 2010 года. - Изменение № 2, введенное в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст.

2.4. Трубы изготовляют термически обработанными (по всему объему или по сварному соединению) и без термической обработки в соответствии с табл. 6.

Таблица 6

(таблица 6 в ред. Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

Тип трубы	Термообработанные		Нетермообработанные
Тип трубы	по всему объему	по сварному соединению	Нетермообработанные
1	+	+	-
2
диаметром от 159 до 377 мм	-	-	+
диаметром от 530 до 1420 мм	+	+	+
3	+	-	+

Примечания:

1. Трубы типа 3 экспандированные термической обработке не подвергаются.

2. Знак «+» означает изготовление труб, знак «-» — не изготовление труб.

2.5. Механические свойства основного металла труб в зависимости от класса прочности должны соответствовать приведенным в табл. 7.

Таблица 7

Класс прочности	Временное сопротивление разрыву, \sigma_{\text{в}} , Н/мм2 (кгс/мм2)	Предел текучести \sigma_{\text{т}} , Н/мм2 (кгс/мм2)	Относительное удлинение \delta_{5} , %
Класс прочности	не менее
К 34	333 (34)	206 (21)	24
К 38	372 (38)	235 (24)	22
К 42	412 (42)	245 (25)	21
К 48	471 (48)	295 (30)	20
(позиция введена Изменением № 4, введенным в действие Приказом Росстандарта от 21.04.2015 № 273-ст)
К 50	485 (50)	343 (35)	20
К 52	510 (52)	353 (36)	20
К 54	529 (54)	363 (37)	20
(позиция введена Изменением № 2, введенным в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)
К 55	539 (55)	372 (38)	20
К 56	549 (56)	382 (39)	20
(позиция введена Изменением № 2, введенным в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)
К 60	588 (60)	412 (42)	16

Примечание. Для труб всех типов классов прочности К 50, К 52 и К 55 максимальное значение временного сопротивления разрыву ( \sigma_{\text{в}} ) не должно превышать его минимального значения более чем на 118 Н/мм2 (12 кгс/мм2), для труб класса прочности К 60 — более чем на 147 Н/мм2 (15 кгс/мм2).

(примечание в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

2.6. Трубы диаметром 219 мм и более с толщиной стенки 6 мм и более должны выдерживать испытание на ударный изгиб.

2.6.1. Ударная вязкость основного металла труб должна быть не менее норм, приведенных в табл. 8.

Таблица 8

(таблица 8 в ред. Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

Наименование труб	Ударная вязкость, Дж/см2 (кгс·м/см2), не менее
	KCU		KCV
	при температуре испытания, °C
	минус 40	минус 60	минус 5	минус 10
Трубы диаметром от 219 до 530 мм	29,4 (3,0)	-	-	-
Трубы типов 1 и 3 диаметром 530 мм и более	29,4 (3,0)	-	29,4 (3,0) ^a	-
Нетермообработанные трубы типа 2 диаметром 530 — 1420 мм	29,4 (3,0)	-	-	-
Термически упрочненные трубы типа 2 диаметром 530 — 1420 мм	39,2 (4,0)	39,2 (4,0) ^a	39,2 (4,0) ^a	39,2 (4,0) ^a

^a Ударную вязкость нормируют по требованию потребителя, оговоренному в заказе.

2.6.2. Для труб типа 2 диаметром 820 мм и более класса прочности К 60 и труб типа 3 диаметром 720 мм и более количество вязкой составляющей в изломе образцов для испытания падающим грузом (ИПГ) основного металла труб при температуре испытания минус 5 °С должно быть не менее 50%. Испытания падающим грузом проводят по требованию потребителя, оговоренному в заказе.

(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст, Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст, Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

2.7. Временное сопротивление разрыву продольных и спиральных сварных соединений должно быть не менее норм, приведенных в табл. 7.

2.8. Ударная вязкость продольных и спиральных сварных соединений труб диаметром 530 — 1420 мм должна быть не менее:

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

19,6 Дж/см2 (2 кгс х м/см2) — при температуре испытания минус 40 °С для труб типа 3;

29,4 Дж/см2 (3 кгс х м/см2) — при температуре испытания минус 40 °С и минус 60 °С для труб типа 2.

Ударную вязкость сварного соединения труб типа 2 при температуре минус 60 °C определяют по требованию потребителя, оговоренному в заказе.

(абзац введен Изменением № 3, введенным в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

По согласованию потребителя с изготовителем ударная вязкость продольных сварных соединений труб типа 1 диаметром 530 мм и выше должна быть не менее:

19,6 Дж/см2 (2 кгс x м/см2) — при температуре испытания минус 40 °C.

(абзац введен Изменением № 3, введенным в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

2.9. Трещины, плены, рванины, расслоения и закаты на поверхности основного металла труб не допускаются.

Незначительные забоины, рябизна и окалина допускаются, если они не выводят толщину стенки за пределы минусовых отклонений.

2.10. Исправление поверхностных дефектов основного металла сваркой не допускается. Допускается исправление поверхностных дефектов зачисткой, при этом следы зачистки не должны выводить толщину стенки трубы за пределы минусовых отклонений.

2.11. На трубах всех типов допускается один поперечный шов стыка рулонов (стыковой шов за исключением труб типа 1 диаметром 114 — 168 мм и один кольцевой шов (исключая трубы типа 2 диаметром 159 — 377 мм) при условии контроля их неразрушающими методами.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

На трубах типа 2 стыковой шов двух смежных рулонов должен быть расположен на расстоянии не менее 300 мм от торца трубы.

Допускается расположение стыкового шва на торце трубы при условии снятия внутреннего валика усиления на длине трубы не менее 150 мм. Расстояние от конца трубы до места пересечения стыкового шва рулона и спирального шва трубы должно быть не менее 300 мм.

При наличии кольцевого шва на трубах типа 3 продольные швы двух стыкуемых труб должны быть смещены относительно друг друга на расстояние не менее 100 мм. По требованию потребителя может быть установлена максимальная величина смещения продольных швов.

(абзац введен Изменением № 3, введенным в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

2.12. В сварных швах труб типов 2 и 3 не допускаются непровары, свищи, трещины, шлаковые включения и поры, выходящие на поверхность швов. Допускается вырубка или выплавка дефектного участка с последующей заваркой, а также исправление зачисткой или сваркой.

Для труб типов 2 и 3 общая длина участков, исправленных вырубкой или выплавкой с последующей заваркой, не должна превышать 10% длины сварного соединения. По требованию потребителя длина исправленных участков для труб типа 3 должна составлять не более 8% длины сварного соединения.

Длина участков швов, исправленных сваркой, для труб, подвергаемых последующему термическому упрочнению, не должна превышать 15% общей длины сварных швов. Концевые участки швов, сваренные с использованием вспомогательной дуги, не считаются участками, прошедшими исправления.

Повторное исправление сваркой данного участка и исправление с обеих сторон сварного шва в одном сечении не допускается.

Участки сварных соединений труб после исправления должны быть подвергнуты контролю неразрушающим методом и повторному гидроиспытанию, если исправления проведены после испытания гидравлическим давлением.

2.13. В сварных соединениях труб типов 2 и 3 должен быть плавный переход от шва к основному металлу.

Допускаются без исправления подрезы глубиной до 0,5 мм включительно, подрезы глубиной свыше 0,5 мм до 0,8 мм включительно и длиной до 50 мм включительно, следы усадки металла по оси шва (утяжины), а также другие поверхностные дефекты, не выводящие высоту усиления за пределы минимальной высоты шва. Совпадение подрезов в одном сечении трубы по наружному и внутреннему шву не допускается.

(в ред. Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

Для труб типа 3 начальные участки швов и концевые кратеры должны быть удалены. Допускается вазварка кратеров, получающихся при прекращении и возобновлении сварки. Допускается окончание сварки швов с применением вспомогательной дуги.

Допускается исправление сваркой трещин в количестве не более трех общей длиной не более 500 мм. Длина отдельного исправленного сваркой участка должна быть не менее 50 мм. Не допускается исправление сваркой дефектов швов на трубах после экспандирования и термоупрочнения.

2.14. Сварные швы (продольные, спиральные, а также поперечные и кольцевые) должны выдерживать контроль неразрушающими методами, при этом нормы допускаемых дефектов устанавливаются нормативной документацией.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

2.15. На торцах труб типа 2 класса прочности К 55 и К 60 допускается осевая химическая неоднородность (ликвационная полоса) в пределах норм, установленных нормативной документацией.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

2.16. Трубы должны выдерживать испытательное гидравлическое давление, определяемое по ГОСТ 3845 с учетом осевого подпора, при этом допускаемое напряжение принимается равным 0,95 от нормативного значения предела текучести металла, указанного в табл. 7. Для труб диаметром 273 мм и менее величина гидравлического испытательного давления не должна превышать 12 МПа (120 кгс/см2).

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст, Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

3. ПРАВИЛА ПРИЕМКИ

3.1. Трубы принимают партиями. Партия должна состоять из труб одного размера, одной марки стали, одного класса прочности, одного вида термообработки и сопровождаться одним документом о качестве, содержащим:

наименование предприятия-изготовителя и товарный знак или его товарный знак;

тип трубы;

номинальные размеры труб;

класс прочности и марку стали;

номер трубы (для труб диаметром 530 мм и более из низколегированных марок стали) и номер партии;

результаты механических испытаний основного металла и сварного соединения;

номер плавки, химический состав и эквивалент по углероду по данным предприятия-изготовителя металла для труб из низколегированных марок стали, обозначение нормативного документа на прокат;

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

номер плавки, химический состав по данным предприятия-изготовителя металла для труб из углеродистых марок стали, обозначение нормативного документа на сталь;

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

эквивалентную фактической величину гидравлического давления без учета осевого подпора;

состояние металла труб (термически обработанная по всему объему или по сварному шву, или без термообработки);

отметку о проведении неразрушающего контроля;

обозначение настоящего стандарта;

изображение государственного Знака качества для труб высшей категории качества.

3.2. При разногласиях в оценке химического состава стали для проверки отбирают одну трубу от партии.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

3.3. Контролю поверхности и размеров, испытанию гидравлическим давлением и контролю качества сварных швов неразрушающими методами подвергают каждую трубу партии.

3.4 Для механических испытаний основного металла труб отбирают:

две трубы от партии труб типов 1 и 2 диаметром менее 530 мм;

две трубы от каждой плавки, входящей в партию, труб типа 1 диаметром 530 — 630 мм, типа 2 диаметром 530 — 1420 мм и типа 3 (с одним продольным швом) диаметром 530 — 1420 мм (за исключением плавок, испытанных ранее).

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст, Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

Контроль качества сварного соединения проводят на двух трубах от партии из числа отобранных для испытания основного металла.

Для механических испытаний труб типа 3 с двумя продольными швами отбирают:

два полуцилиндра каждой плавки (за исключением плавок, испытанных ранее) — для испытаний основного металла;

одну трубу от партии — для испытаний сварного соединения.

(п. 3.4 в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

3.5. Исключен с 1 января 2014 года. - Изменение № 3, введенное в действие Приказом Росстандарта от 22.10.2013 № 1187-ст.

3.6. Контроль осевой химической неоднородности (ликвационной полосы) на трубах типа 2 проводят на двух трубах от плавки.

3.7. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания на удвоенной выборке, взятой от той же партии или плавки.

Результаты повторных испытаний распространяются на всю партию или плавку.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1 От каждой трубы, отобранной для контроля качества основного металла, отрезают:

один темплет основного металла для изготовления одного образца для испытания на растяжение и трех образцов — на ударный изгиб для каждой температуры испытания;

один темплет основного металла для изготовления двух образцов для испытания доли вязкой составляющей.

От каждой трубы, отобранной для испытания сварного соединения, отрезают один темплет сварного соединения для изготовления одного образца для испытания на растяжение, трех образцов — на ударный изгиб. Для труб типа 3 с двумя продольными швами темплеты для изготовления образцов на растяжение и ударный изгиб отбираются от каждого сварного соединения.

(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

Допускается правка заготовок под образцы с применением статической нагрузки.

На образцах для испытания на ударный изгиб основного металла на обеих поверхностях, перпендикулярных оси надреза, допускаются остатки черноты от проката.

Пробы для определения химического состава стали отбирают по ГОСТ 7565 от одного из темплетов основного металла.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

4.2. Химический состав определяют по ГОСТ 22536.0, ГОСТ 22536.1, ГОСТ 22536.2, ГОСТ 22536.3, ГОСТ 22536.4, ГОСТ 22536.5, ГОСТ 22536.7, ГОСТ 22536.8, ГОСТ 22536.9, ГОСТ 12344, ГОСТ 12345, ГОСТ 12346, ГОСТ 12347, ГОСТ 12348, ГОСТ 12350, ГОСТ 12353, ГОСТ 12354, ГОСТ 12355, ГОСТ 12356, ГОСТ 12357, ГОСТ 12359 или иными методами, обеспечивающими необходимую точность определения.

(п. 4.2 в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

4.3 Наружный диаметр труб (D), мм, определяют замером периметра с последующим пересчетом по формуле

D = \frac{P}{3,1416} - 2\Delta p - 0,2 ,

где Р — периметр поперечного сечения, мм;

\Delta p — толщина рулетки, мм.

Трубы диаметром 426 мм и менее допускается контролировать непосредственным замером диаметра.

4.4. Овальность торцов труб определяется как отношение разности наибольшего и наименьшего диаметров в одном сечении к номинальному наружному диаметру.

В зоне сварного шва замер овальности не проводится.

4.5 Эквивалент по углероду металла C_{\text{э}} низколегированной стали каждой плавки вычисляют по формуле:

C_{\text{э}} = C + \frac{Mn}{6} + \frac{Cr + Mo + V}{5} + \frac{Cu + Ni}{15} ,

где C, Mn, Cr, Mo, V, Cu, Ni — массовая доля в стали углерода, марганца, хрома, молибдена, ванадия, меди, никеля, %.

(п. 4.5 в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

4.6. Осмотр поверхности труб проводят визуально. Глубину дефектов проверяют надпиловкой или другим способом. Толщину стенки в месте зачистки определяют методом замера толщины стенки на концах трубы с последующим вычитанием глубины дефекта либо ультразвуковым толщиномером.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

4.7 На трубе измеряют:

периметр — измерительной рулеткой по ГОСТ 7502;

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

диаметр — листовыми калибрами-скобами по ГОСТ 18360, ГОСТ 18365, гладкими регулируемыми калибрами-скобами по ГОСТ 2216 или штангенциркулем по ГОСТ 166;

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

овальность — листовыми калибрами-скобами по ГОСТ 18360, ГОСТ 18365, гладкими регулируемыми калибрами-скобами по ГОСТ 2216, штангенциркулем по ГОСТ 166 или измерительной рулеткой по ГОСТ 7502;

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

длину — измерительной рулеткой по ГОСТ 7502 или автоматизированными средствами измерения по документации завода-изготовителя;

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

толщину стенки — микрометром по ГОСТ 6507, толщиномером по ГОСТ 11358 <*> или ультразвуковым толщиномером по нормативной документации;

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

кривизну на 1 м длины — поверочной линейкой по ГОСТ 8026 и щупами по нормативной документации;

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

общую кривизну — по нормативной документации;

высоту усиления шва и форму фаски на торцах труб — шаблонами;

смещение кромок — штангенглубиномером по ГОСТ 162 или прибором по нормативной документации;

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

отклонение от окружности — шаблоном по нормативной документации;

глубину дефекта в местах зачистки — штангенглубиномером по ГОСТ 162;

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

торцевое кольцо на концах труб (притупление) — штангенглубиномером по ГОСТ 162 или штангенциркулем по ГОСТ 166;

(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст, Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

угол скоса фаски — угломером по ГОСТ 5378.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

<*> На территории Российской Федерации действует ГОСТ 11358.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Допускается проводить контроль другими приборами, метрологические характеристики которых обеспечивают необходимую точность измерений.

Косина реза обеспечивается конструкцией оборудования для обработки торцов труб.

(п. 4.7 в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

4.8. Испытание на растяжение основного металла труб типа 1 диаметром 426 мм и менее, а также труб типа 2 диаметром 159 — 377 мм проводят на продольных относительно оси трубы пятикратных образцах по ГОСТ 10006. По согласованию изготовителя с потребителем трубы типа 1 диаметром 219 — 426 мм допускается испытывать на поперечных образцах по ГОСТ 1497.

Испытание на растяжение основного металла труб типа 1 диаметром свыше 426 мм, типов 2 и 3 диаметром 530 мм и более проводят на поперечных плоских или цилиндрических пятикратных образцах по ГОСТ 1497.

Отбор образцов проводят в соответствии с ГОСТ 30432.

(п. 4.8 в ред. Изменения № 4, введенного в действие Приказом Росстандарта от 21.04.2015 № 273-ст)

4.9. Контроль основного металла труб на ударный изгиб проводят по ГОСТ 9454 на образцах, вырезанных перпендикулярно оси трубы. Испытания проводят на образцах типов 1 и 11 при толщине стенки более 10 мм, образцах типов 2 и 12 или 3 и 13 — при толщине стенки 10 мм и менее.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Ударная вязкость определяется как среднее арифметическое значение по результатам испытаний трех образцов. На одном образце допускается снижение ударной вязкости на 9,8 Дж/см2 (1 кгс х м/см2).

4.10. Испытание на растяжение сварного соединения труб должно проводиться по ГОСТ 6996 на поперечных плоских образцах типа XII со снятым усилением.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Для труб типа 1 диаметром 530 мм и менее испытание на растяжение сварного соединения допускается проводить на кольцевых образцах по технической документации изготовителя.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Образцы для испытания сварного соединения отбирают перпендикулярно шву.

4.11. Для контроля металла сварного соединения на ударный изгиб отбирают перпендикулярно шву образцы типа VI по ГОСТ 6996 для толщины стенки 11 мм и более, образцы типа VII для толщины стенки от 6 до 11 мм.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Надрез на ударных образцах для труб типов 2 и 3 выполняется по линии сплавления шва, сваренного последним, перпендикулярно прокатной поверхности металла.

4.12. Испытание падающим грузом для определения количества вязкой составляющей проводят по ГОСТ 30456 на образцах, вырезанных перпендикулярно к оси трубы с концентратором, нанесенным методом резания, а по требованию потребителя — методом вдавливания.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

Количество вязкой составляющей определяют как среднеарифметическое значение результатов испытаний двух образцов. Допускается снижение количества вязкой составляющей на одном образце на 10%.

(п. 4.12 в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

4.13. Контроль сварных швов труб проводят неразрушающими методами по нормативной документации.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

4.14. Контроль осевой химической неоднородности (ликвационной полосы) проводят по нормативной документации.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

4.15. Испытание гидравлическим давлением проводят по ГОСТ 3845 с выдержкой под давлением не менее 10 с для труб диаметром менее 530 мм и 20 с — для труб диаметром 530 мм и более. Испытанию гидравлическим давлением не подвергаются трубы, изготовленные стыковкой двух труб, прошедших ранее гидравлическое испытание.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На наружной поверхности каждой трубы на расстоянии 100 — 1500 мм от одного из концов должна быть нанесена маркировка клеймением или несмываемой краской, содержащая:

(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

товарного знака или наименования предприятия-изготовителя и его товарного знака; допускается взамен товарного знака указывать условное обозначение;

марки стали или ее условного обозначения и класса прочности;

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

номера трубы или номера партии, или номера трубы в партии;

клейма технического контроля;

года изготовления.

Участок клеймения четко отмечается краской.

Абзац исключен с 1 сентября 2010 года. - Изменение № 2, введенное в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст.

На внутренней поверхности труб диаметром 530 мм и более четко наносится краской: марка стали, класс прочности, номер партии, номер трубы, номинальные размеры по диаметру и толщине стенки, фактическая длина трубы.

(в ред. Изменения № 1, введенного в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст, Изменения № 2, введенного в действие Приказом Ростехрегулирования от 17.06.2010 № 97-ст)

Дополнительно к основной маркировке допускается производить маркировку труб другими способами (бирки, самоклеящиеся этикетки и др.).

(абзац введен Изменением № 1, введенным в действие Приказом Ростехрегулирования от 28.07.2008 № 145-ст)

5.2. Упаковка, транспортирование и хранение труб проводится в соответствии с требованиями ГОСТ 10692.

(в ред. Изменения № 3, введенного в действие Приказом Росстандарта от 22.10.2013 № 1187-ст)
