МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

ЭЛЕМЕНТЫ ТРУБОПРОВОДОВ

Unified system for design documentation. Graphic designations. Pipeline elements

ГОСТ 2.784-96

Предисловие

1. Разработан Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ).

Внесен Госстандартом России.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 10 от 4 октября 1996 г.).

За принятие проголосовали

3. Настоящий стандарт соответствует ИСО 1219-91 «Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения» в части элементов трубопроводов.

4. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. № 124 межгосударственный стандарт ГОСТ 2.784-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

5. Взамен ГОСТ 2.784-70.

6. Переиздание. Январь 2002 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает условные графические обозначения элементов трубопроводов в схемах и чертежах всех отраслей промышленности.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 17752-81. Гидропривод объемный и пневмопривод. Термины и определения

ГОСТ 20765-87. Системы смазочные. Термины и определения

ГОСТ 24856-81. Арматура трубопроводная промышленная. Термины и определения.

3. ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют термины по ГОСТ 17752, ГОСТ 20765, ГОСТ 24856.

4. ОСНОВНЫЕ ПОЛОЖЕНИЯ

4.1. Обозначения отражают назначение (действие), способ работы устройств и наружные соединения.

4.2 Обозначения не показывают фактическую конструкцию устройства.

4.3 Размеры условных обозначений стандарт не устанавливает.

4.4. Условные графические обозначения элементов трубопроводов приведены в таблице 1.

Наименование	Обозначение
1. Трубопровод:
- линии всасывания, напора, слива
- линии управления, дренажа, выпуска воздуха, отвода конденсата

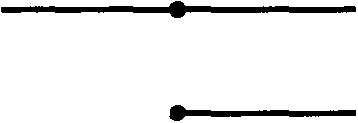

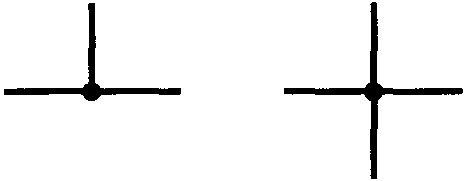

2. Соединение трубопроводов

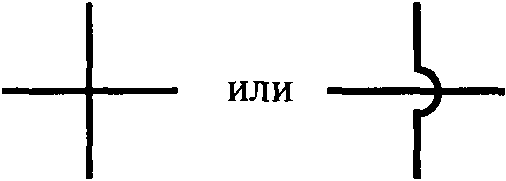

3. Пересечение трубопроводов без соединения
4. Место присоединения (для отбора энергии или измерительного прибора):
- несоединенное (закрыто)
- соединенное
5. Трубопровод с вертикальным стояком
6. Трубопровод гибкий, шланг
7. Изолированный участок трубопровода
8. Трубопровод в трубе (футляре)
9. Трубопровод в сальнике
10. Соединение трубопроводов разъемное:
- общее обозначение
- фланцевое
- штуцерное резьбовое
- муфтовое резьбовое
- муфтовое эластичное
11. Поворотное соединение, например:
- однолинейное
- трехлинейное
12. Конец трубопровода под разъемное соединение:
- общее обозначение
- фланцевое
- штуцерное резьбовое
- муфтовое резьбовое
- муфтовое эластичное
13. Конец трубопровода с заглушкой (пробкой):
- общее обозначение
- фланцевый
- резьбовой
14. Детали соединений трубопроводов <*>:
- тройник
- крестовина
- отвод (колено)
- разветвитель, коллектор, гребенка
15. Сифон (гидрозатвор) <*>
16. Переход, патрубок переходный:
- общее обозначение
- фланцевый
- штуцерный

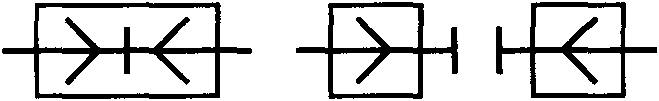

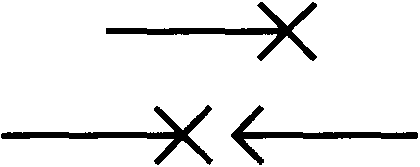

17. Быстроразъемное соединение без запорного элемента (соединенное или разъединенное)

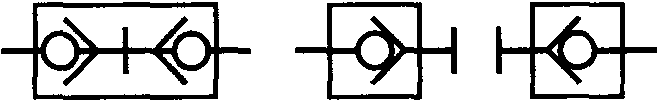

18. Быстроразъемное соединение с запорным элементом (соединенное и разъединенное)
19. Компенсатор <*>:
- общее обозначение
- П-образный
- лирообразный
- линзовый
- волнистый
- Z-образный
- сильфонный
- кольцеобразный
- телескопический
20. Вставка <*>:
- амортизационная
- звукоизолирующая
- электроизолирующая
21. Место сопротивления с расходом:
- зависящим от вязкости рабочей среды
- не зависящим от вязкости рабочей среды (шайба дроссельная, сужающее устройство расходомерное, диафрагма)
22. Опора трубопровода:
- неподвижная
- подвижная (общее обозначение)
- шариковая
- направляющая
- скользящая
- катковая
- упругая
23. Подвеска:
- неподвижная
- направляющая
- упругая
24. Гаситель гидравлического удара

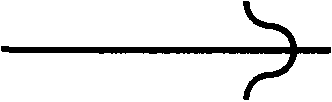

25. Мембрана прорыва

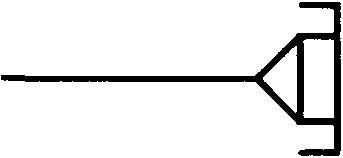

26. Форсунка
27. Заборник воздуха из атмосферы
28. Заборник воздуха от двигателя
29. Присоединительное устройство к другим системам (испытательным, промывочным машинам, кондиционерам рабочей среды и т.п.)

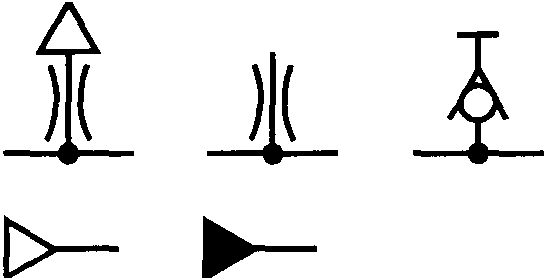

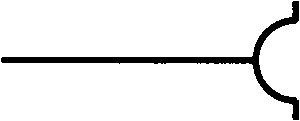

30. Точка смазывания:
- общее обозначение

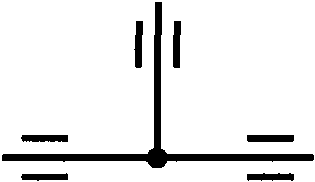

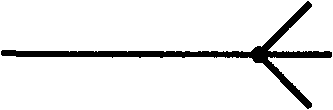

- разбрызгиванием
- капельная
- смазочное сопло
-------------------------------- <*> Обозначения элементов допускается изображать в соответствии с их действительной конфигурацией.
Примечание. Соединения деталей соединений (14), компенсаторов (19) и вставок (20) с другими элементами трубопроводов изображают в соответствии с 10 настоящей таблицы и Приложения А.

(обязательное)

Способ соединения

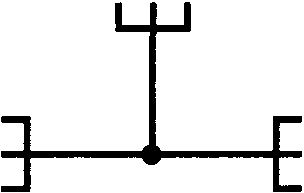

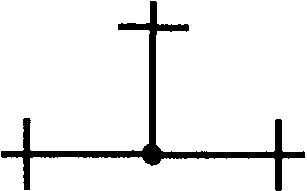

резьбовой		фланцевый	эластичный
муфтовый	штуцерный

Другие детали соединений, а также компенсаторы и вставки следует обозначать по аналогии с примерами обозначения тройника.
