ГОСТ 18853-73*. Государственный стандарт Союза ССР. Ворота деревянные распашные для производственных зданий и сооружений. Технические условия
(утв. и введен в действие Постановлением Госстроя СССР от 29.05.1973 № 79)
(ред. от 18.04.1984)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Изменение № 1, утв. Постановлением Госстроя СССР от 29.05.1973 № 79, вступило в силу с 01.01.1985. Текст документа приведен с учетом поправки, опубликованной в «ИУС», № 1, 1985. Документ введен в действие с 01.07.1974 (Постановление Госстроя СССР от 29.05.1973 № 79).
Утвержден и введен в действие
Постановлением Госстроя СССР
от 29 мая 1973 г. № 79
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВОРОТА ДЕРЕВЯННЫЕ РАСПАШНЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ
Swing wooden gates for industrial buildings and structures. Specifications
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 29 мая 1973 г. № 79 срок введения установлен
Переиздание (апрель 1985 г.) с Изменением № 1, утвержденным в апреле 1984 г. (ИУС 10-84).
Разработан Всесоюзным проектным и научно-исследовательским институтом типового и экспериментального проектирования сельскохозяйственных производственных комплексов и предприятий биологической промышленности (Гипронисельхоз) Министерства сельского хозяйства СССР.
Руководители темы: Беркович И.М., Колодный И.А.
Центральным научно-исследовательским и проектным институтом по планировке и застройке сельских населенных мест и жилищно-гражданскому строительству на селе (ЦНИИЭПграждансельстрой) Государственного комитета по гражданскому строительству и архитектуре при Госстрое СССР.
Руководитель темы и исполнитель Крейндлин Л.Н.
Внесен Министерством сельского хозяйства СССР.
Зам. министра Кардапольцев А.В.
Подготовлен к утверждению Отделом технического нормирования и стандартизации Госстроя СССР.
Начальник подотдела стандартизации в строительстве Новиков М.М.
Утвержден и введен в действие Постановлением Государственного комитета Совета Министров СССР по делам строительства от 29 мая 1973 г. № 79.
Настоящий стандарт распространяется на деревянные распашные ворота для зданий и сооружений сельскохозяйственных и промышленных предприятий с размерами по ширине и высоте не более 3 м.
Настоящий стандарт не распространяется на ворота специального назначения.
(Измененная редакция, Изм. № 1).
1. ТИПЫ И РАЗМЕРЫ
1.1. Ворота деревянные распашные подразделяются на глухие и с калиткой.
Ворота состоят из левого и правого полотен.
Калитка в воротах должна быть в правом полотне.
Открывание ворот и калиток должно быть наружу, только правое, с притвором в четверть.

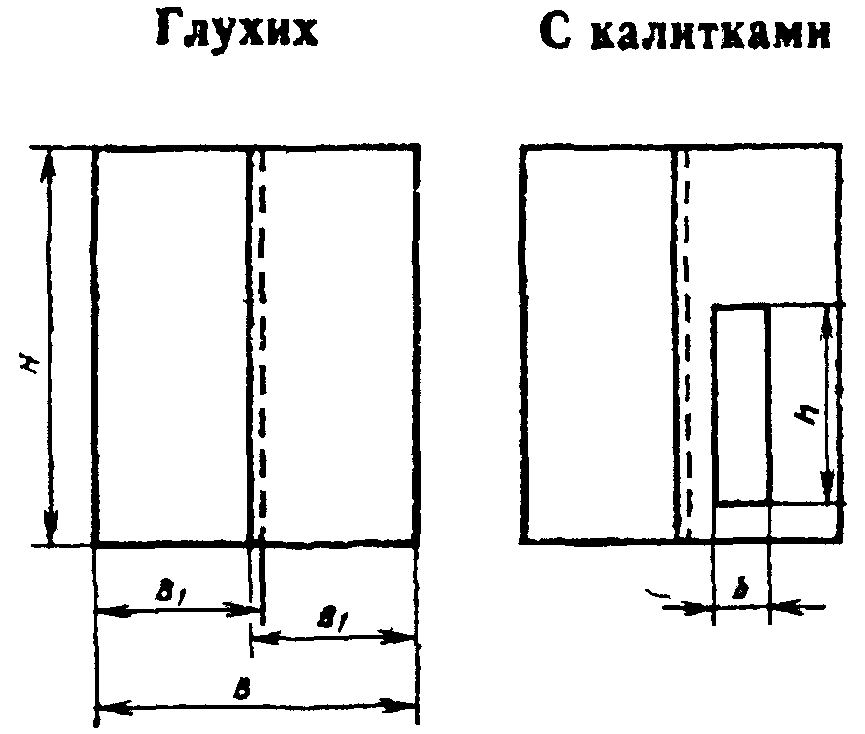

1.2 Размеры ворот должны соответствовать указанным на черт. 1 и в табл. 1.
| Типоразмер ворот | В | Н | В 1 | b | h |
|---|---|---|---|---|---|
| ВРГ 30-30 ВРГ 30-27 ВРГ 24-24 ВРК 30-30 ВРК 30-27 | 2950 2950 2350 2950 2950 | 2900 2600 2300 2900 2600 | 1480 1480 1180 1480 1480 | - — - 800 800 | - — - 1800 1800 |

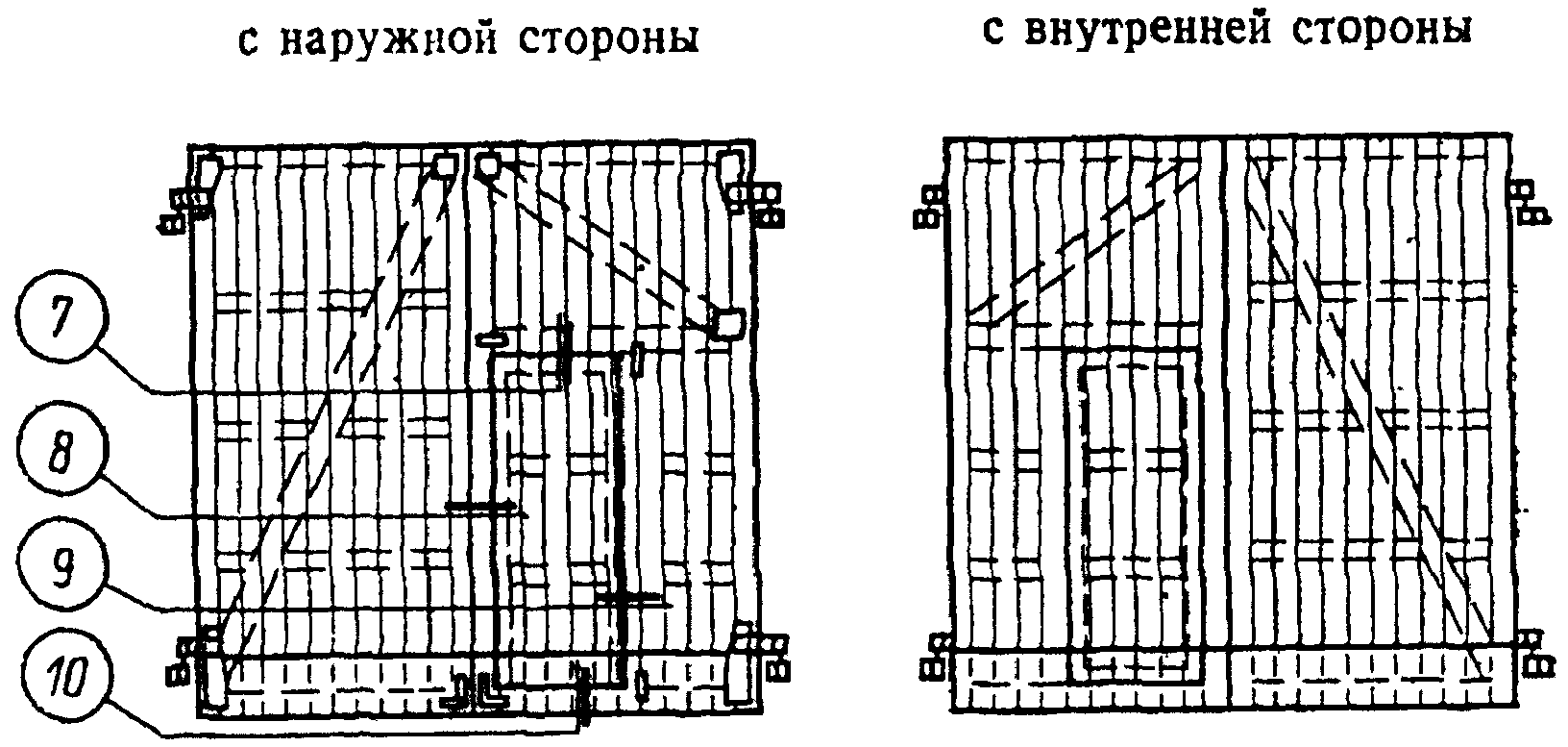

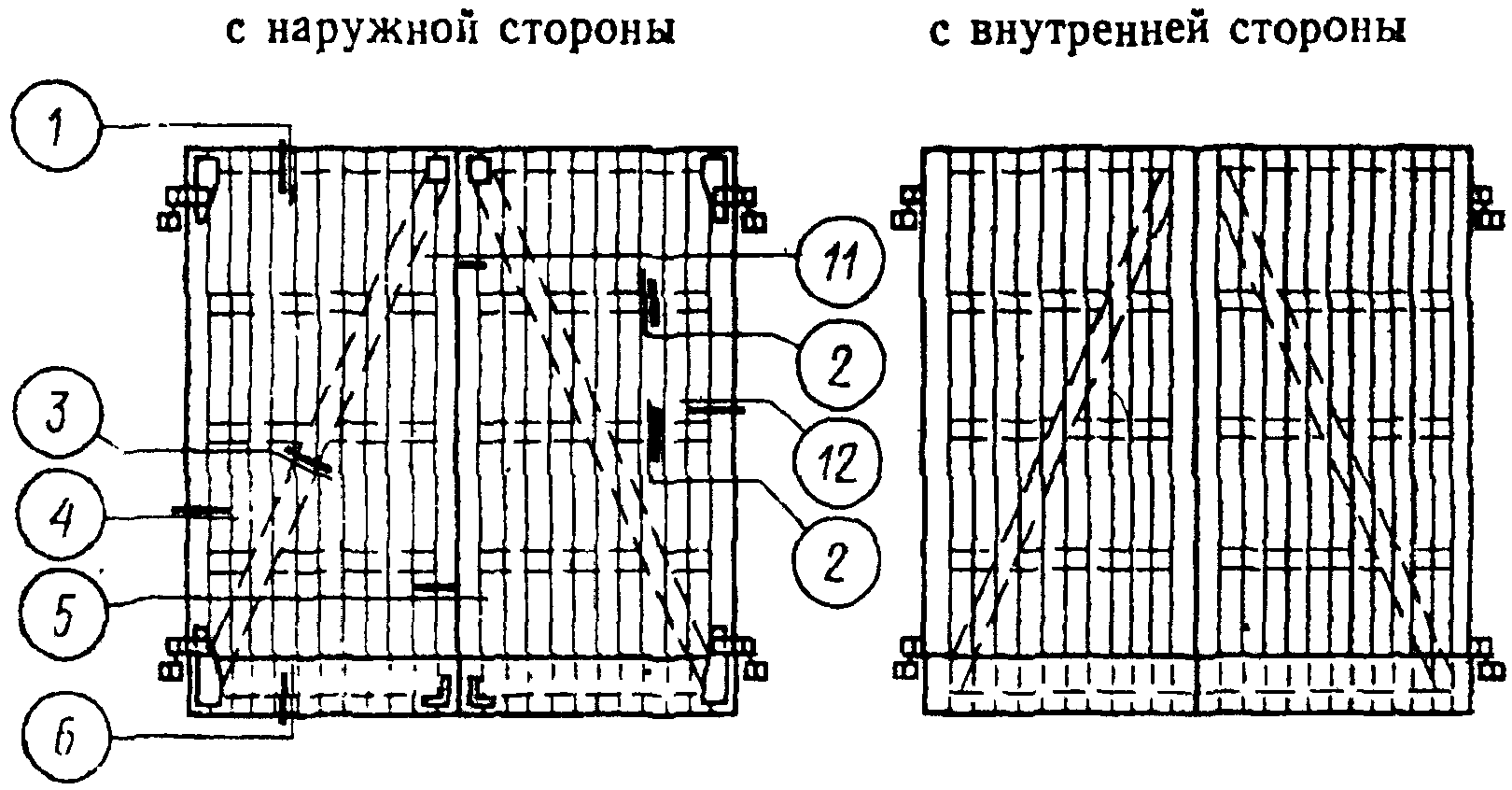

1.3. Общий вид ворот, форма и размеры сечений деталей ворот, а также размер зазора в притворе калитки должны соответствовать указанным на черт. 2 - 4.

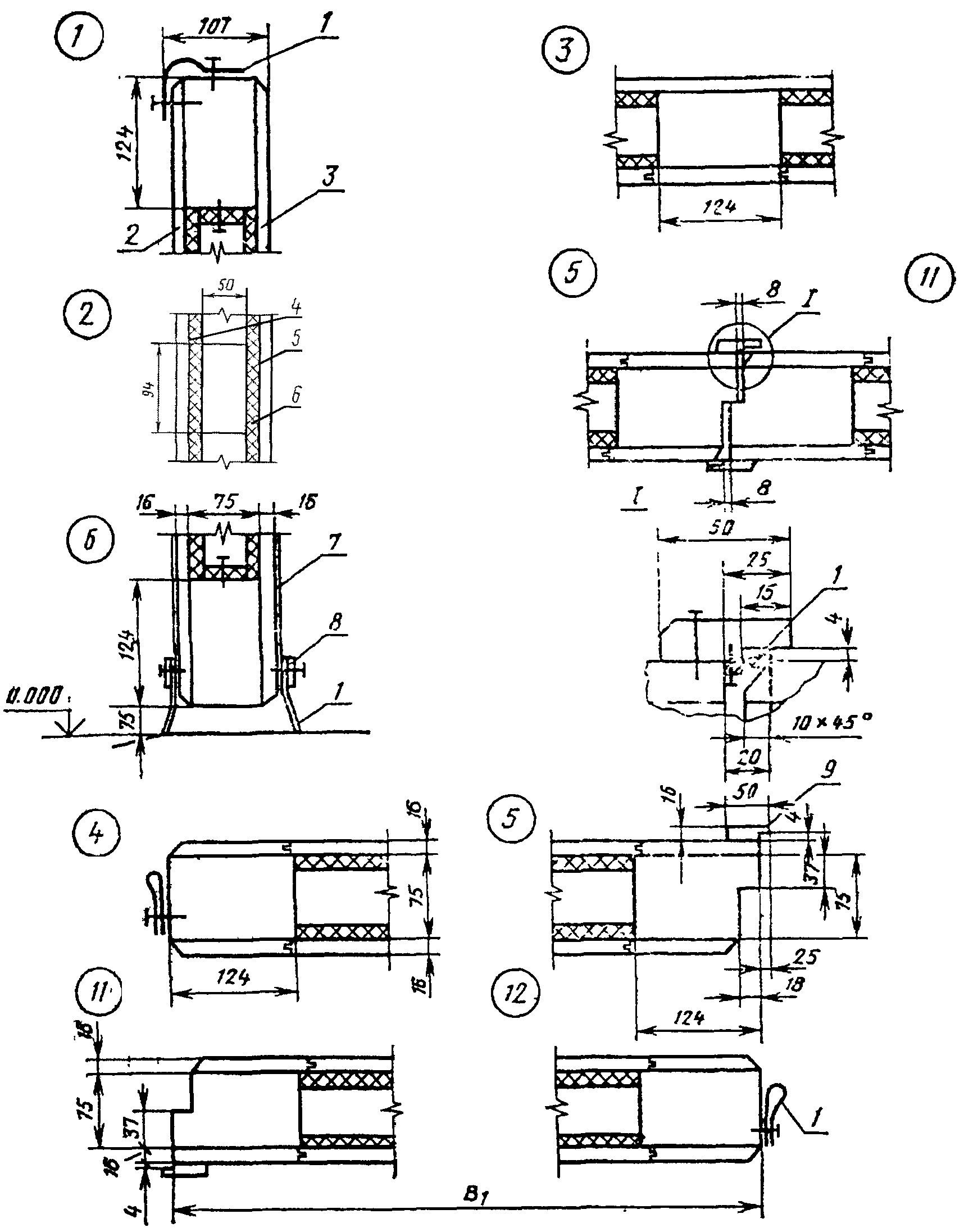

1 — листовая техническая резина толщиной 3 мм
по ГОСТ 7338-77; 2, 3 — наружная и внутренняя обшивка;
4 — оберточная бумага по ГОСТ 8273-75;
5 — упаковочная битумная бумага по ГОСТ 515-77;
6 — древесно-волокнистая плита по ГОСТ 4598-74;
7 — тонколистовая оцинкованная сталь по ГОСТ 14918-80;
8 — стальная лента 20 х 2 мм по ГОСТ 6009-74;
9 — нащельник
Примечание. Уплотнения притворов должны выполняться с обеих сторон полотна.
Примечание. Уплотнения притворов калитки должны выполняться в соответствии с узлом 1 на черт. 3.
1.2, 1.3. (Измененная редакция, Изм. № 1).
1.5. Предельные отклонения от размеров полотен ворот, калиток и деталей каркаса указаны в табл. 2.
| Наименование элементов ворот | Пред. откл., мм | ||
| по высоте | по ширине | по толщине | |
| Полотна ворот Калитки Детали каркаса | +/- 3 +/- 2 - | +/- 3 +/- 2 +/- 2 | +/- 2 +/- 1 +/- 1 |
1.7. Все размеры на чертежах приведены для неокрашенных деталей и изделий.
1.8. Условное обозначение ворот должно состоять из букв ВР (ворота распашные), Г (глухие) или К (с калиткой), двух чисел (через тире), означающих ширину и высоту проема в дециметрах, буквы Н для неутепленных ворот и обозначения настоящего стандарта.
Пример условного обозначения ворот распашных глухих шириной 30 и высотой 27 дм:
(Измененная редакция, Изм. № 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Полотна ворот и калиток состоят из деревянных каркасов, обшитых с двух сторон по вертикали строгаными досками толщиной 16 мм и шириной от 50 до 120 мм, соединенными между собой по кромке в четверть или паз и гребень по ГОСТ 9330-76.
Ширина досок обшивки в комплекте ворот, состоящем из левого и правого полотен, должна быть одинаковой.
2.2. Допускается обшивка каркасов полотен ворот и калиток березовой фанерой марки ФСФ толщиной 6 мм не ниже сорта \frac{\text{В}}{\text{ВВ}} по ГОСТ 3916-69.
Крепление фанеры к каркасу полотен ворот производят на клеях повышенной водостойкости и прижимают гвоздями длиной не менее 50 мм, располагаемыми на расстоянии 150 — 200 мм друг от друга.
На каждой стороне полотна должно быть более одного соединения листов фанеры. Соединения следует располагать на бруске каркаса.
2.3. Обшивку каркасов полотен ворот и калиток досками со стороны помещения производят по слою упаковочной битумной бумаги, а с наружной стороны — по слою оберточной бумаги (масса 1 м2 бумаги не должна быть менее 70 г).
Доски обшивки крепят к каркасам полотен ворот и калиток гвоздями длиной не менее 50 мм.
2.4. Между обшивками, внутри каркаса полотен ворот и калиток укладывают утеплитель, как указано на черт. 3 и 4.
В качестве утеплителя применяют изоляционные древесно-волокнистые плиты толщиной 12 мм по ГОСТ 4598-74.
Допускается применение и других теплоизоляционных материалов при условии отсутствия их усадки при ударах и сотрясениях ворот.
По требованию потребителей допускается изготовление неутепленных ворот с односторонней обшивкой.
Допускается заполнение утеплителем всей воздушной полости между обшивками.
(Измененная редакция, Изм. № 1).
2.5. Детали полотен ворот и калиток должны изготовляться из пиломатериалов хвойных пород не ниже 3-го сорта по ГОСТ 8486-66.
На лицевых поверхностях изделий обзол не допускается.
На нелицевых поверхностях изделий обзол должен быть очищен от коры и луба.
2.6. Сучки частично сросшиеся, несросшиеся, загнившие, гнилые табачные, а также смоляные кармашки в деталях обшивки должны быть плотно (на клее повышенной водостойкости) заделаны пробками или планками, а червоточины, отщепы и выколы — синтетическими замазками.
Размеры пробок не должны превышать размеров сучков, допускаемых для пиломатериалов 3-го сорта по ГОСТ 8486-66.
2.7. Влажность древесины деталей полотен ворот должна быть не более 18 абс. %.
Влажность древесины заделок должна быть на 2 — 3 абс. % ниже влажности древесины деталей.
2.8. Детали ворот могут изготовляться клееными по сечению и длине на клеях повышенной водостойкости. Соединения по длине должны быть выполнены на зубчатый шип по ГОСТ 9330-76.
Прочность клеевых соединений должна быть не менее, кгс/см2:
на скалывание вдоль волокон ......................... 60
на изгиб деталей, склеенных на зубчатый шип ......... 150
Предприятие-изготовитель обязано проверять прочность клеевых соединений не реже одного раза в месяц и при получении каждой новой партии клея.
2.9. Угловые соединения брусков каркасов полотен ворот и калиток должны быть выполнены на двойные открытые сквозные шипы; соединения горизонтальных и вертикальных брусков, образующих притвор калитки, — на серединный сквозной одинарный шип.
Сборку каркасов полотен ворот и калиток производят на клеях повышенной водостойкости с креплением нагелями.
Провесы в местах соединений брусков каркасов не должны превышать +/- 0,5 мм.
Бруски под обшивку следует крепить гвоздями к брускам каркаса.
2.10. Нащельники следует устанавливать на клеях повышенной водостойкости и прикреплять шурупами, имеющими антикоррозионное покрытие, с шагом 250 мм.
2.11. Изделия и их элементы должны иметь правильную геометрическую форму.
Отклонение от прямолинейности деталей не должно быть более 2 мм по всей длине. Отклонение от плоскостности полотен и калиток не должно быть более 3 мм по всей их поверхности.
2.12. Шероховатость лицевых поверхностей обшивки должна быть не более Rm 320 мкм, брусков каркаса — Rm 500 мкм по ГОСТ 7016-82.
2.13. Поверхности ворот должны иметь защитно-декоративное покрытие атмосферостойкими лакокрасочными материалами и соответствовать требованиям V класса по ГОСТ 24404-80. Допускается по согласованию изготовителя с потребителем поставка ворот с огрунтованными полотнами.
2.11 — 2.13. (Измененная редакция, Изм. № 1).

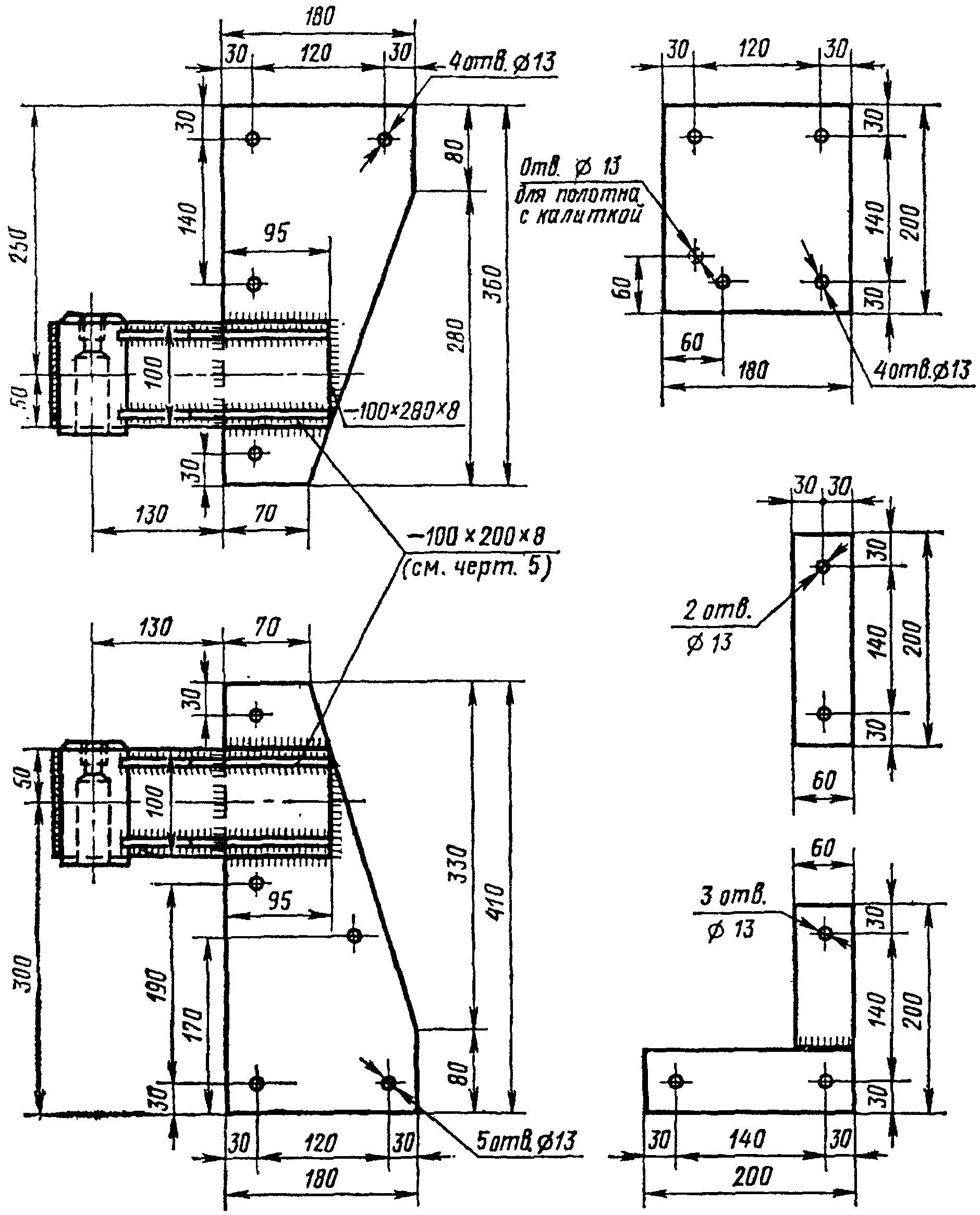

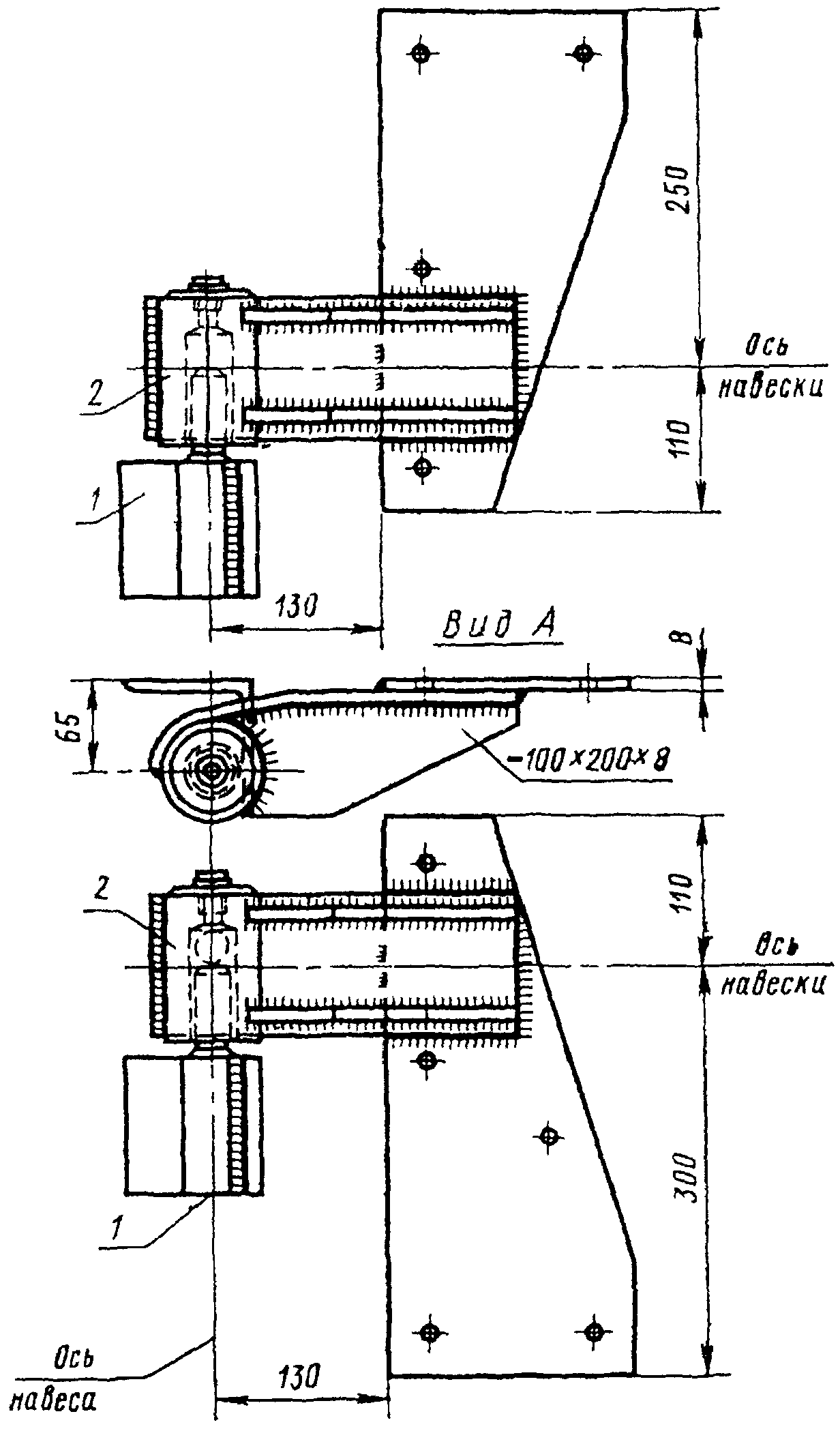

2.14. Форма и размеры металлических накладок и навесов должны соответствовать указанным на черт. 5 - 7.
Примечания. 1. Стальные накладки приведены на черт. 6.

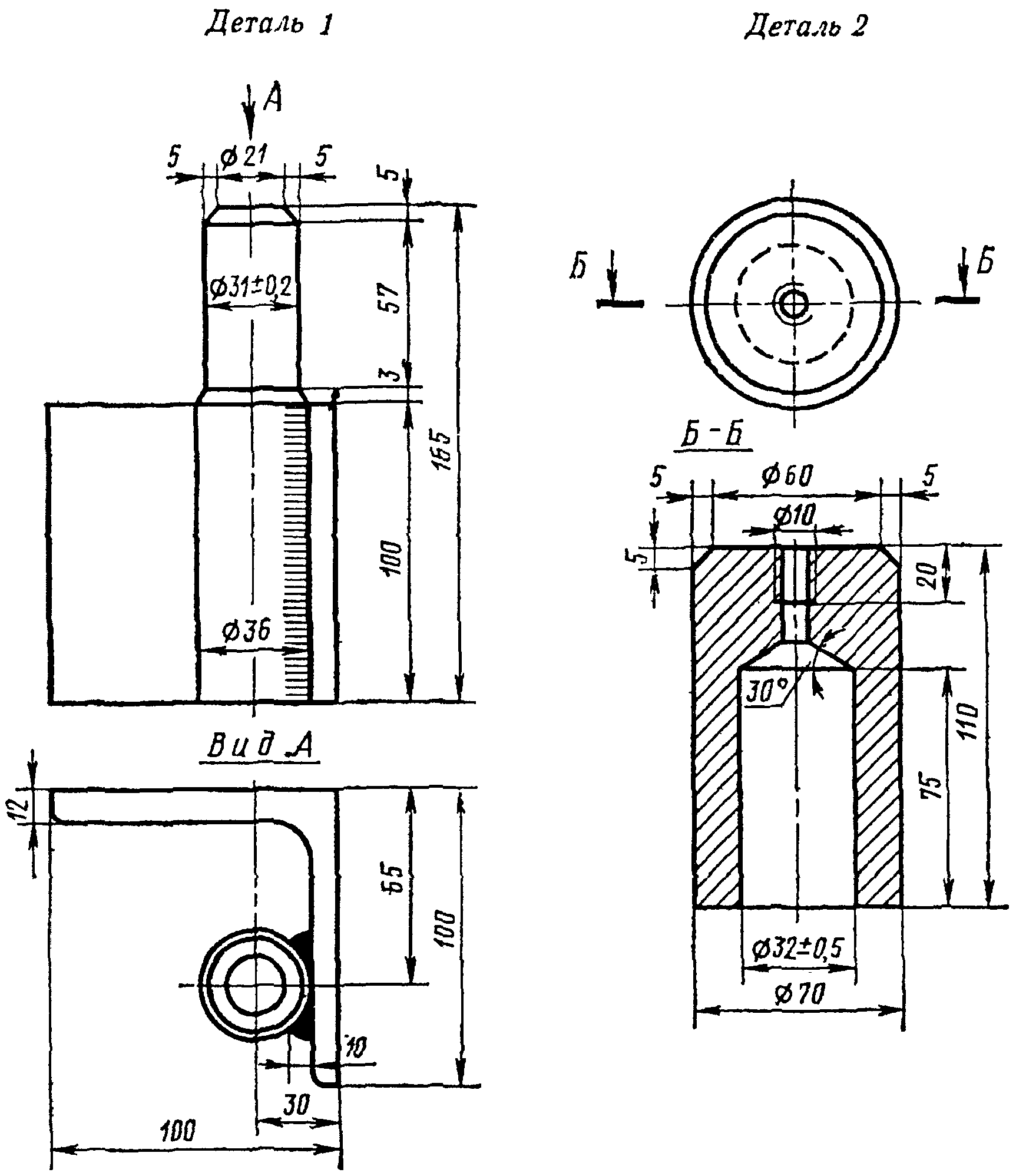

2. Детали 1 и 2 приведены на черт. 7.
Примечания. 1. Накладки выполняются из стали толщиной 8 мм.
2. На черт. 5 и 6 стальные накладки и навесы показаны для левого полотна ворот; для правого полотна — изображение обратно чертежу (зеркальное).
Примечание. Деталь 1 приваривается к закладной детали колонны или стены, деталь 2 — к металлическим накладкам полотен ворот.

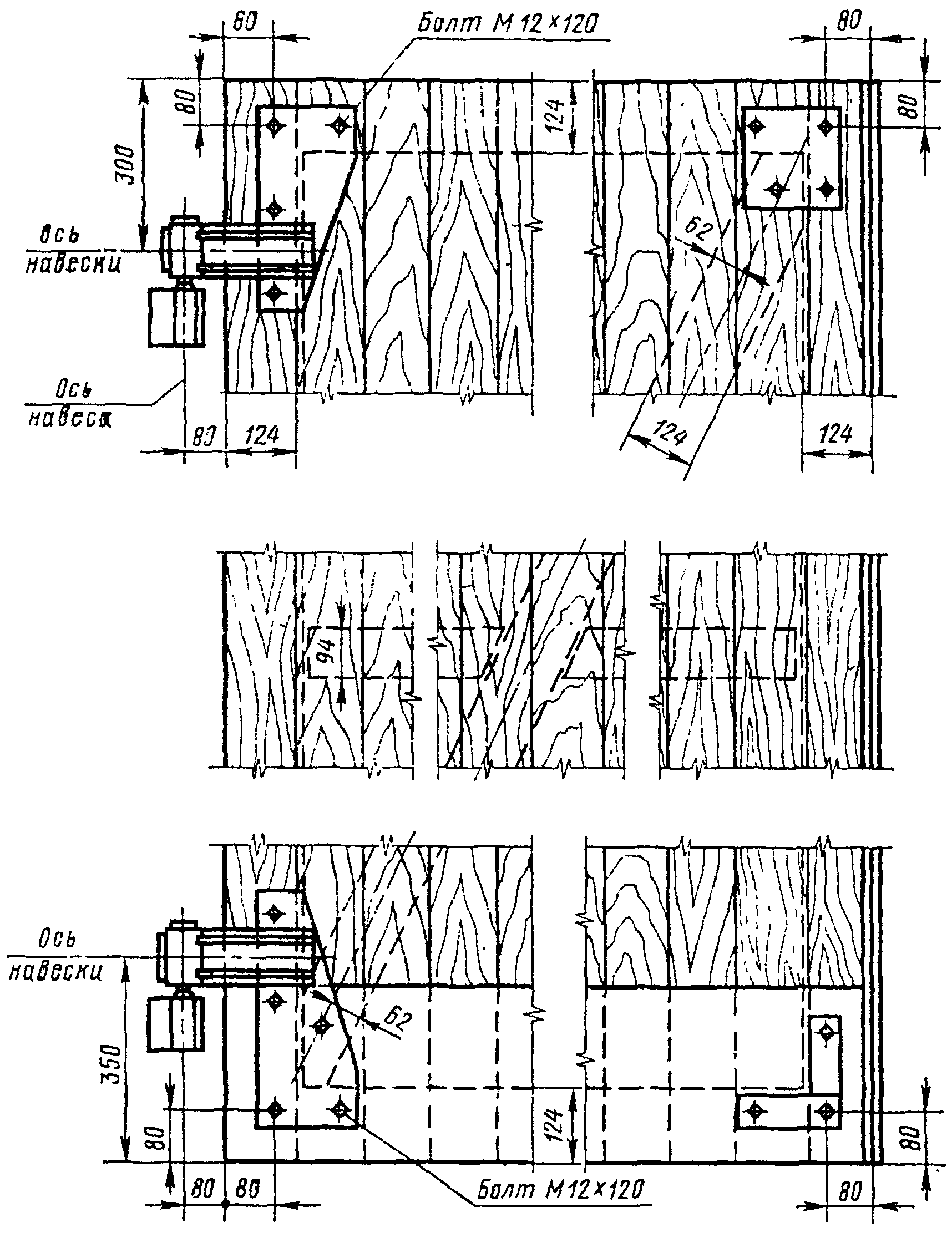

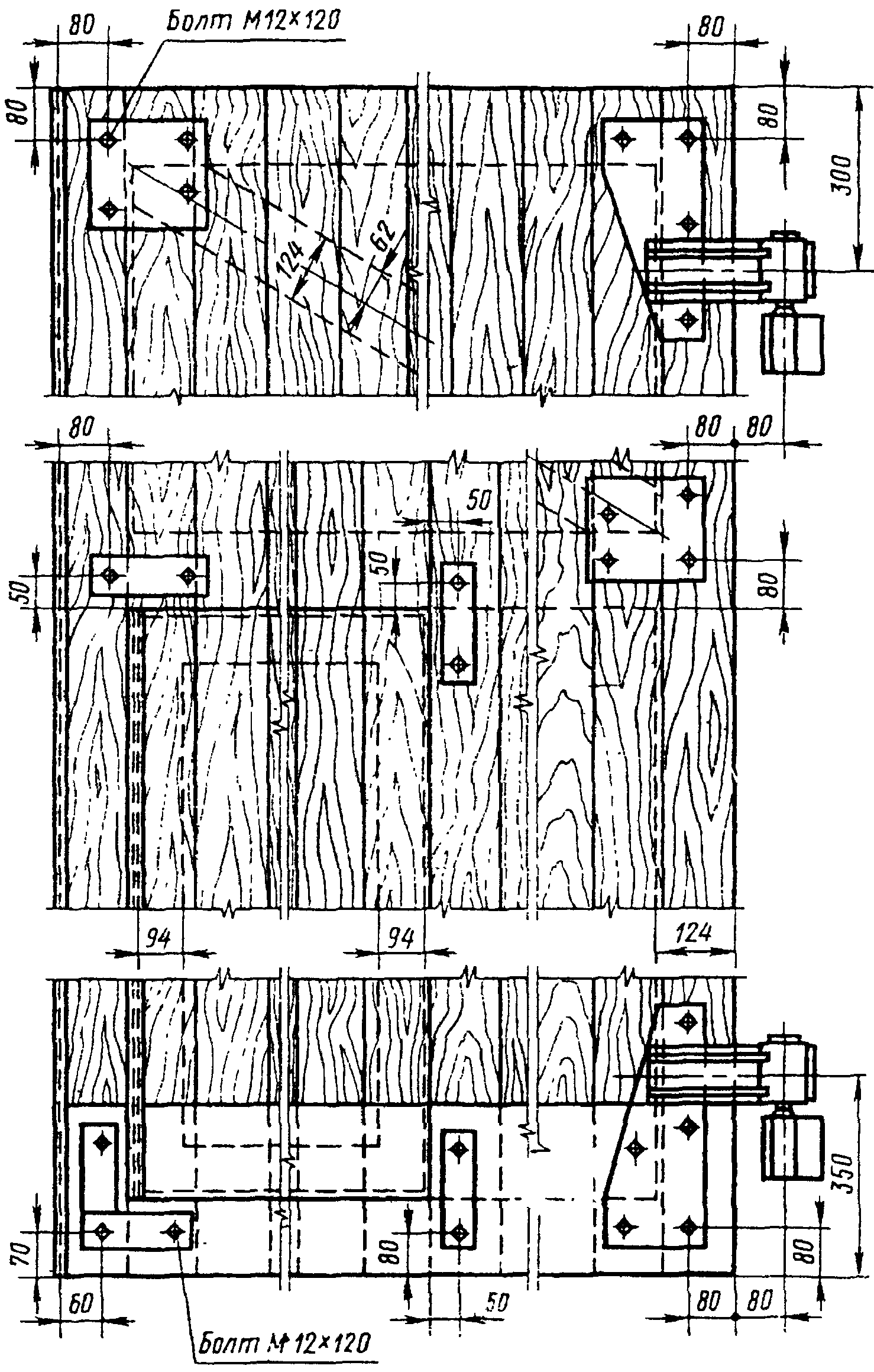

2.15. Крепление металлических накладок и навесов к полотнам ворот должно производиться, как указано на черт. 8 и 9.
Болты М12 х 120 — по ГОСТ 7798-70.
2.16. Накладки и навесы до установки их на полотна ворот должны иметь антикоррозионное покрытие. Допускается окраска их масляной краской за два раза.
2.17. Калитка должна быть навешена на две петли типа ПНЦ-130 по ГОСТ 5088-78. Петли устанавливаются на расстоянии 200 мм от верха и низа полотна калитки.
2.18. Нижняя часть ворот должна быть защищена с обеих сторон полосами из оцинкованной стали толщиной 0,5 — 1,0 мм на высоту 250 — 300 мм.
2.19. Ворота должны поставляться предприятием-изготовителем в комплекте, состоящем из левого и правого полотен с прикрепленными к ним металлическими навесами и накладками, с навешенными на петли калитками и резиновыми уплотнителями притворов.
Детали навесов, привариваемые к закладным деталям при заполнении проемов, должны быть упакованы в тару и поставлены заказчику в комплекте с изделиями.
(Измененная редакция, Изм. № 1).
2.21. Примеры установки ворот в железобетонных и кирпичных стенах приведены в справочных Приложениях 1 и 2.
(Измененная редакция, Изм. № 1).
2.22. Ворота должны быть поштучно приняты отделом технического контроля предприятия-изготовителя.
2.23. Навесы, гвозди, шурупы, болты и другие крепежные изделия должны иметь антикоррозионное покрытие.
(Введен дополнительно, Изм. № 1).
3. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ ИСПЫТАНИЙ
3.1. Приемка ворот должна производиться партиями. Объем партии устанавливается по согласованию изготовителя с потребителем.
(Измененная редакция, Изм. № 1).
3.2. Для контрольной проверки потребителем качества ворот от каждой партии отбирается 3% ворот, но не менее 2 шт.
Если в результате проверки ворота не будут соответствовать хотя бы одному из требований настоящего стандарта, производят поштучную приемку ворот.
3.3. Размеры, отклонения от формы проверяют с погрешностью до 1 мм металлическим измерительным инструментом; качество покрытия проверяют визуально; требования к материалам — по нормативно-технической документации, определяющей их качество.
(Измененная редакция, Изм. № 1).
3.4. Влажность древесины ворот определяют по ГОСТ 16588-79 или влагомером.
3.5. Прочность клеевых соединений ворот проверяют по ГОСТ 15613.1-77 и ГОСТ 15613.4-78, водостойкость — по ГОСТ 17005-82.
3.6. Шероховатость лицевых поверхностей ворот определяют по ГОСТ 15612-78.
4. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
4.1. На боковой кромке каждого изделия должны быть несмываемой краской нанесены: товарный знак предприятия-изготовителя, адрес предприятия-изготовителя, условное обозначение ворот, масса и дата выпуска изделия.
(Измененная редакция, Изм. № 1).
4.2. Ворота должны быть рассортированы по маркам и храниться в закрытом складе установленными на ребро, в вертикальном положении.
4.3. При хранении и транспортировании ворот должны быть приняты меры к предохранению их от механических повреждений, увлажнения и загрязнения.

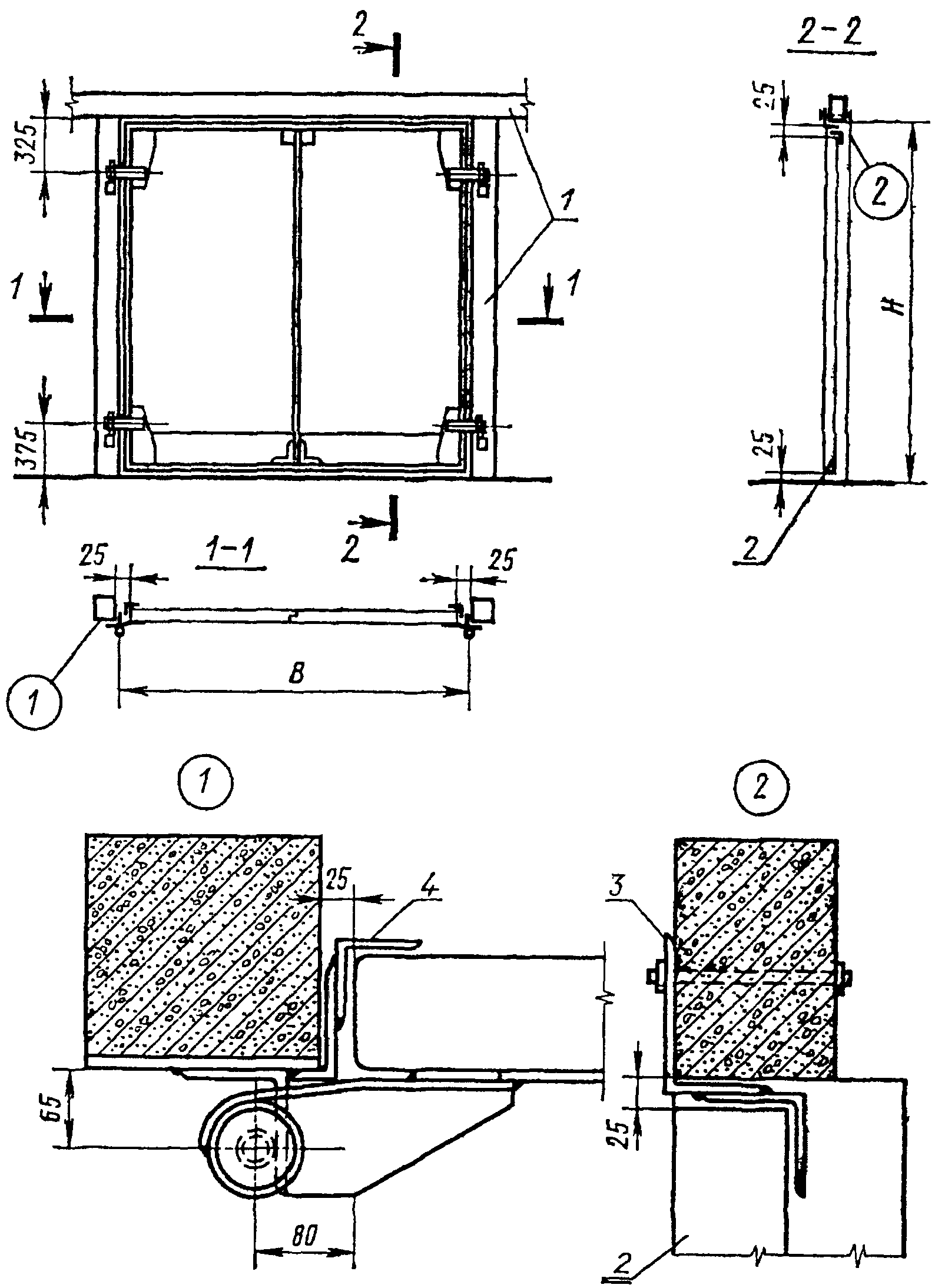

ПРИМЕР УСТАНОВКИ ВОРОТ В ПРОЕМАХ С ЖЕЛЕЗОБЕТОННЫМ КАРКАСОМ
1 — железобетонный каркас; 2 — полотно ворот; 3 — уголок
150 х 100 х 10; 4 — уголок обрамления 45 х 45 х 5

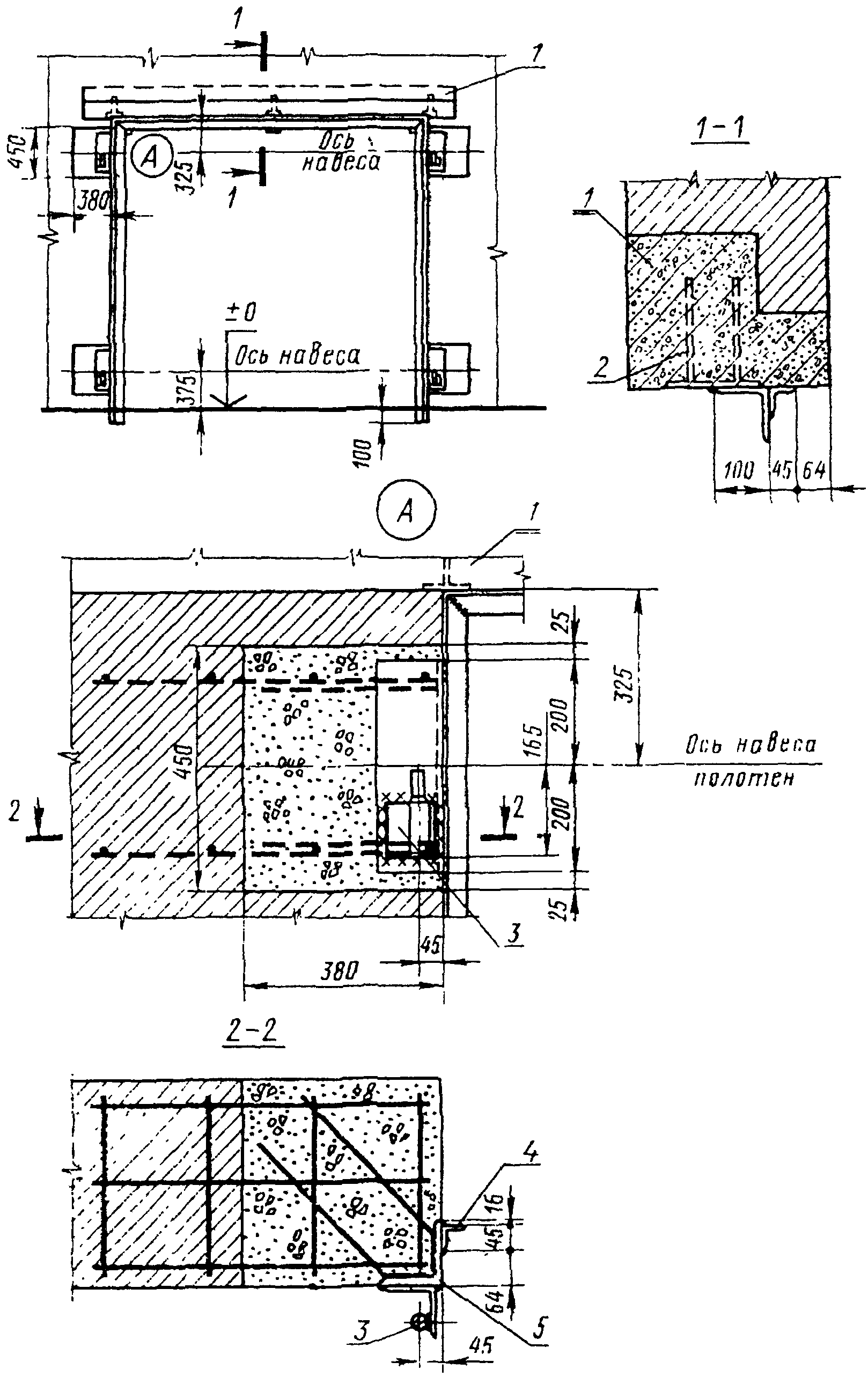

1 — железобетонная перемычка по проекту;
2 — закладная деталь перемычки; 3 — деталь 1;
4 — уголок обрамления 45 х 45 х 5; 5 — закладная деталь
Деталь 1 приведена на черт. 7
