Изменение № 1 ГОСТ 18853-73 «Ворота деревянные распашные для животноводческих и птицеводческих зданий»
(введено в действие Постановлением ГОсстроя СССР от 18.04.1984 № 51)
Примечание
Введен в действие с 1 января 1985 года.
ИЗМЕНЕНИЕ № 1 ГОСТ 18853-73 «ВОРОТА ДЕРЕВЯННЫЕ РАСПАШНЫЕ ДЛЯ ЖИВОТНОВОДЧЕСКИХ И ПТИЦЕВОДЧЕСКИХ ЗДАНИЙ»
Наименование стандарта изложить в новой редакции: «Ворота деревянные распашные для производственных зданий и сооружений. Технические условия. Swing wooden gates for industrial buildings and structures. Specifications».
Вводную часть изложить в новой редакции: «Настоящий стандарт распространяется на деревянные распашные ворота для зданий и сооружений сельскохозяйственных и промышленных предприятий с размерами по ширине и высоте не более 3 м.»
Настоящий стандарт не распространяется на ворота специального назначения».

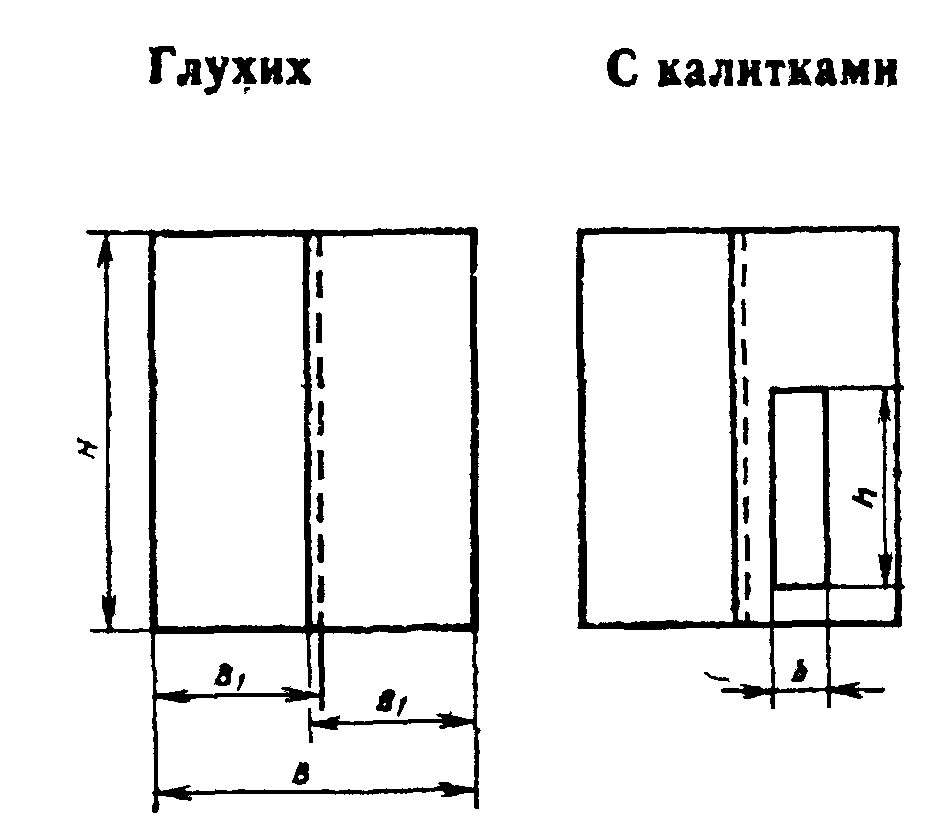

Пункт 1.2 изложить в новой редакции: «1.2. Размеры ворот должны соответствовать указанным на черт. 1 и табл. 1.»
| Типоразмер ворот | В | Н | В 1 | b | h |
|---|---|---|---|---|---|
| ВРГ 30-30 ВРГ 30-27 ВРГ 24-24 ВРК 30-30 ВРК 30-27 | 2950 2950 2350 2950 2950 | 2900 2600 2300 2900 2600 | 1480 1480 1480 1480 1480 | - — - 800 800 | - — - 1800 1800 |
Пункт 1.3. Чертежи 3,4 заменить новыми:

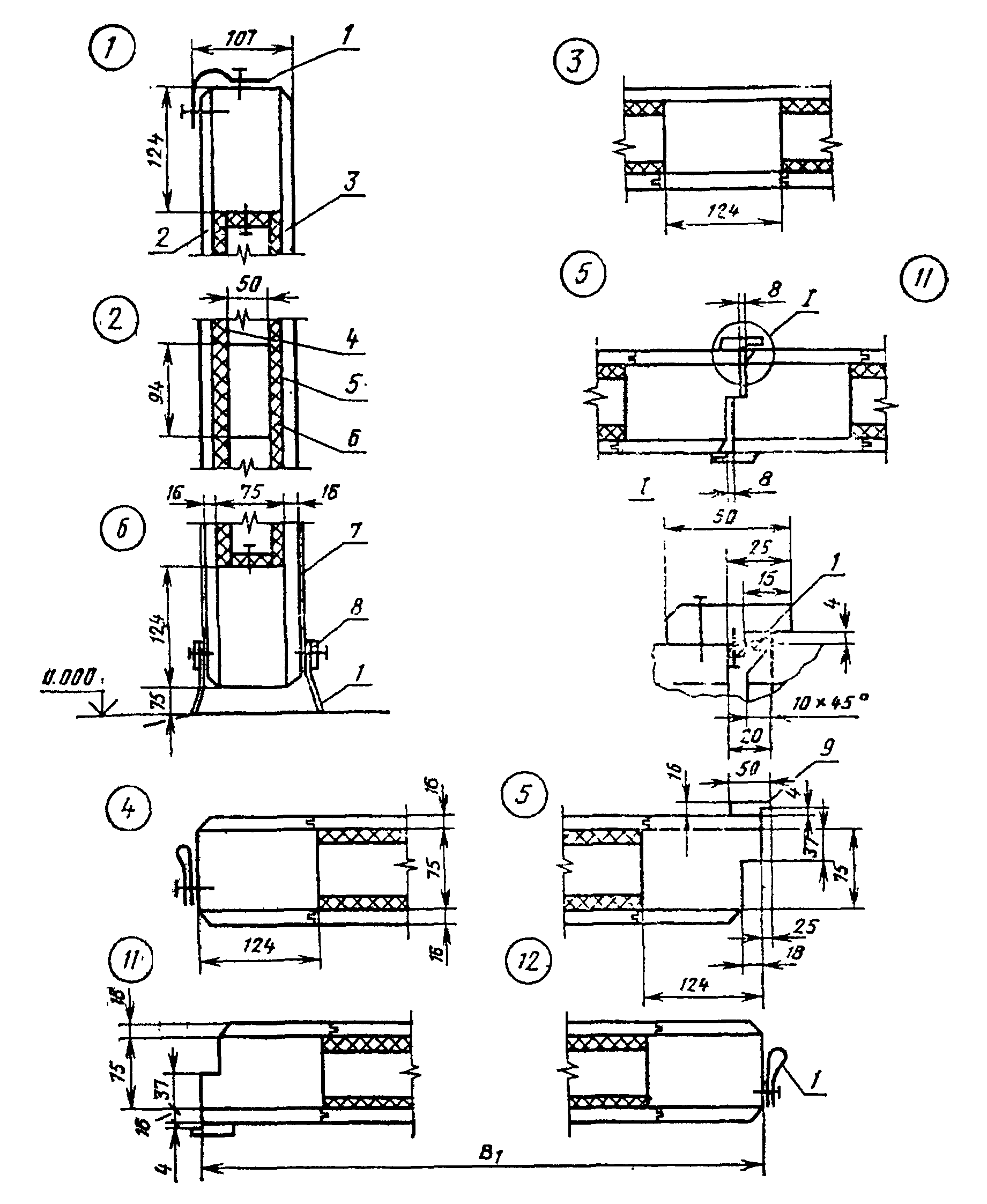

Форма и размеры сечений деталей ворот с глухими полотнами
1 — листовая техническая резина толщиной 3 мм по ГОСТ 7338-77;
2, 3 — наружная и внутренняя обшивка;
4 — оберточная бумага по ГОСТ 8273-75;
5 — упаковочная битумная бумага по ГОСТ 515-77;
6 — древесноволокнистая плита по ГОСТ 4598-74;
7 — тонколистовая оцинкованная сталь по ГОСТ 14918-80;
8 — стальная лента 20 х 2 мм по ГОСТ 6009-74;
9 — нащельник
Примечание. Уплотнения притворок должны выполняться с обеих сторон полотна.

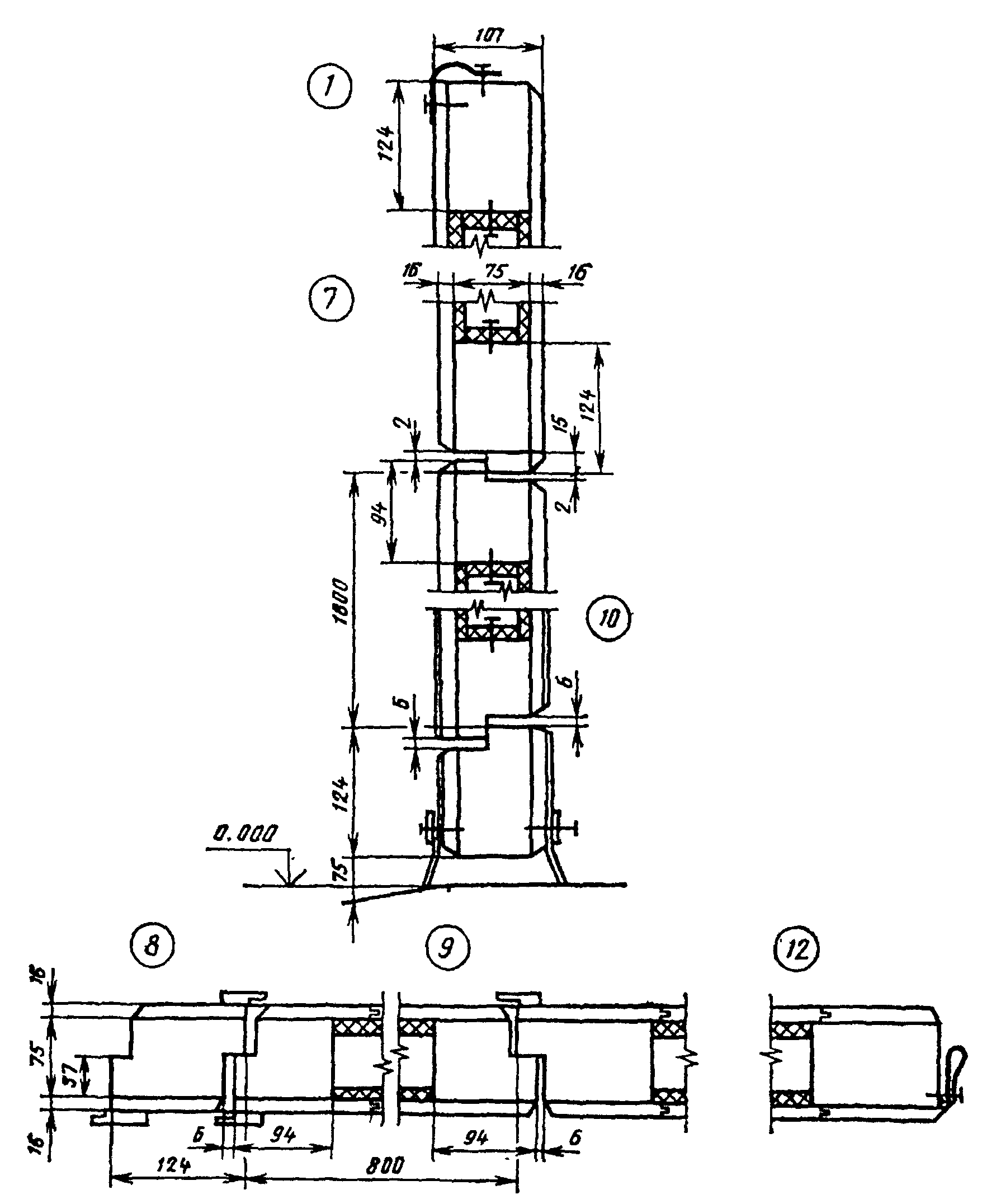

Примечание. Уплотнения притворов калитки должны выполняться в соответствии с узлом 1 на черт. 3.
Пункт 1.5. Заменить слова: «в таблице» на «в табл. 2»;
таблицу дополнить словами: «Таблица 2».
Пункт 1.8 изложить в новой редакции: «1.8. Условное обозначение ворот должно состоять из букв ВР (ворота распашные), Г (глухие) или К (с калиткой), двух чисел (через тире), обозначающих ширину и высоту проема в дециметрах, буквы Н для неутепленных ворот и обозначения настоящего стандарта.»
Пример условного обозначения ворот распашных глухих шириной 30 и высотой 27 дм:
Пункты 2.1, 2.8. Заменить ссылку: «ГОСТ 9330-67» на «ГОСТ 9330-76».
Пункт 2.4. Заменить слова: «12,5 мм по ГОСТ 4598-60» на «12 мм по ГОСТ 4598-74»; дополнить абзацем: «Допускается заполнение утеплителем всей воздушной полости между обшивками».
Пункт 2.11. Последний абзац изложить в новой редакции: «Отклонение от прямолинейности деталей не должно быть более 2 мм по всей длине. Отклонение от плоскостности полотен и калиток не должно быть более 3 мм по всей их поверхности».
Пункты 2.12, 2.13 изложить в новой редакции: «2.12. Шероховатость лицевых поверхностей обшивки должна быть не более Rm 320 мкм, брусков каркаса — Rm 500 мкм по ГОСТ 7016-82.»
2.13. Поверхности ворот должны иметь защитно-декоративное покрытие атмосферостойкими лакокрасочными материалами и соответствовать требованиям V класса по ГОСТ 24404-80. Допускается по согласованию изготовителя с потребителем поставка ворот с огрунтованными полотнами».
Пункт 2.15. Заменить ссылку: ГОСТ 7798-62 на ГОСТ 7798-70.
Пункт 2.17. Заменить ссылку: ГОСТ 5088-72 на ГОСТ 5088-78.
Пункт 2.19. Первый абзац дополнить словами: «и резиновыми уплотнителями притворов».
Пункт 2.21 изложить в новой редакции: «2.21. Примеры установки ворот в железобетонных и кирпичных стенах приведены в справочных приложениях 1 и 2».
Раздел 2 дополнить пунктом — 2.23: «2.23. Навесы, гвозди, шурупы, болты и другие крепежные изделия должны иметь антикоррозионное покрытие».
Пункты 3.1, 3.3 изложить в новой редакции: «3.1. Приемка ворот должна производиться партиями. Объем партии устанавливается по согласованию изготовителя с потребителем.»
3.3. Размеры, отклонения от формы проверяют с погрешностью до 1 мм металлическим измерительным инструментом; качество покрытия проверяют визуально, требования к материалам — по нормативно-технической документации, определяющей их качество».
Пункт 3.4. Заменить ссылку: «ГОСТ 16588-71» на «ГОСТ 16588-79».
Пункт 3.5. Заменить ссылки: «ГОСТ 15613-70» на «ГОСТ 15613.1-77», «ГОСТ 14349-69» на «ГОСТ 15613.4-78», «ГОСТ 17005-71» на «ГОСТ 17005-82».
Пункт 3.6. Заменить ссылку: «ГОСТ 15612-70» на «ГОСТ 15612-78».
Пункт 4.1. Заменить слова: «номер приемщика ОТК, марка» на «адрес предприятия-изготовителя, условное обозначение ворот, масса».
Приложения 1, 2 дополнить словом: «Справочное».
