Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии

от 17 февраля 2015 г. № 86-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ КЛЕММНЫЕ ДЛЯ РЕЛЬСОВЫХ СКРЕПЛЕНИЙ

ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Clamp bolts for rail track fastenings. Specifications

ГОСТ 16016-2014

МКС 45.080

Дата введения
1 июля 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены».

Сведения о стандарте

1. Разработан Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования «Петербургский государственный университет путей сообщения Императора Александра I» (ФГБОУ ВПО «ПГУПС»).

2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 524 «Железнодорожный транспорт».

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 декабря 2014 г. № 46-2014).

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

4. Приказом Федерального агентства по техническому регулированию и метрологии от 17 февраля 2015 г. № 86-ст межгосударственный стандарт ГОСТ 16016-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 года.

5. Взамен ГОСТ 16016-79.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на болты клеммные (далее — болты) нормальной точности (класс точности B по ГОСТ ISO 4759-1), применяемые для крепления рельса к подкладке в раздельных рельсовых скреплениях, и устанавливает технические условия к ним.

<*> Сноска исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.307-89 Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля

ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

Ссылка исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

<**> Сноска исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

Ссылка исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

<***> Сноска исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

ГОСТ 5378-88 Угломеры с нониусом. Технические условия

ГОСТ 10549-80 Выход резьбы. Сбеги, недорезы, проточки и фаски

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16018-2014 Гайки для клеммных и закладных болтов рельсовых скреплений железнодорожного пути. Технические условия

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

Ссылка исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

<4*> Сноска исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение

ГОСТ 18321-73 (СТ СЭВ 1934-79) Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 24997-2004 (ИСО 1502:1996) Калибры для метрической резьбы. Допуски

ГОСТ ISO 898-1-2014 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы

ГОСТ ISO 3269-2015 Изделия крепежные. Приемочный контроль

ГОСТ ISO 4759-1-2015 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ГОСТ ISO 6157-1-2015 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

(раздел 3 в ред. Изменения № 1, утв. Приказом
Росстандарта от 29.07.2020 № 423-ст)

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. владелец инфраструктуры железнодорожного транспорта: Юридическое лицо или индивидуальный предприниматель, имеющие инфраструктуру железнодорожного транспорта общего пользования на праве собственности или ином праве и оказывающие услуги по ее использованию на основании договора.

3.2.

заказчик: Предприятие (организация, объединение или другой субъект хозяйственной деятельности), по заявке или контракту с которым производится создание и (или) поставка продукции (в том числе научно-технической).
[ГОСТ 15.101-98, пункт 3.5]

4. Конструкция и размеры

4.1. Конструкция и размеры болтов исполнения 1, 2, 3 и 4 должны соответствовать указанным на рисунке 1.

4. Конструкция и размеры

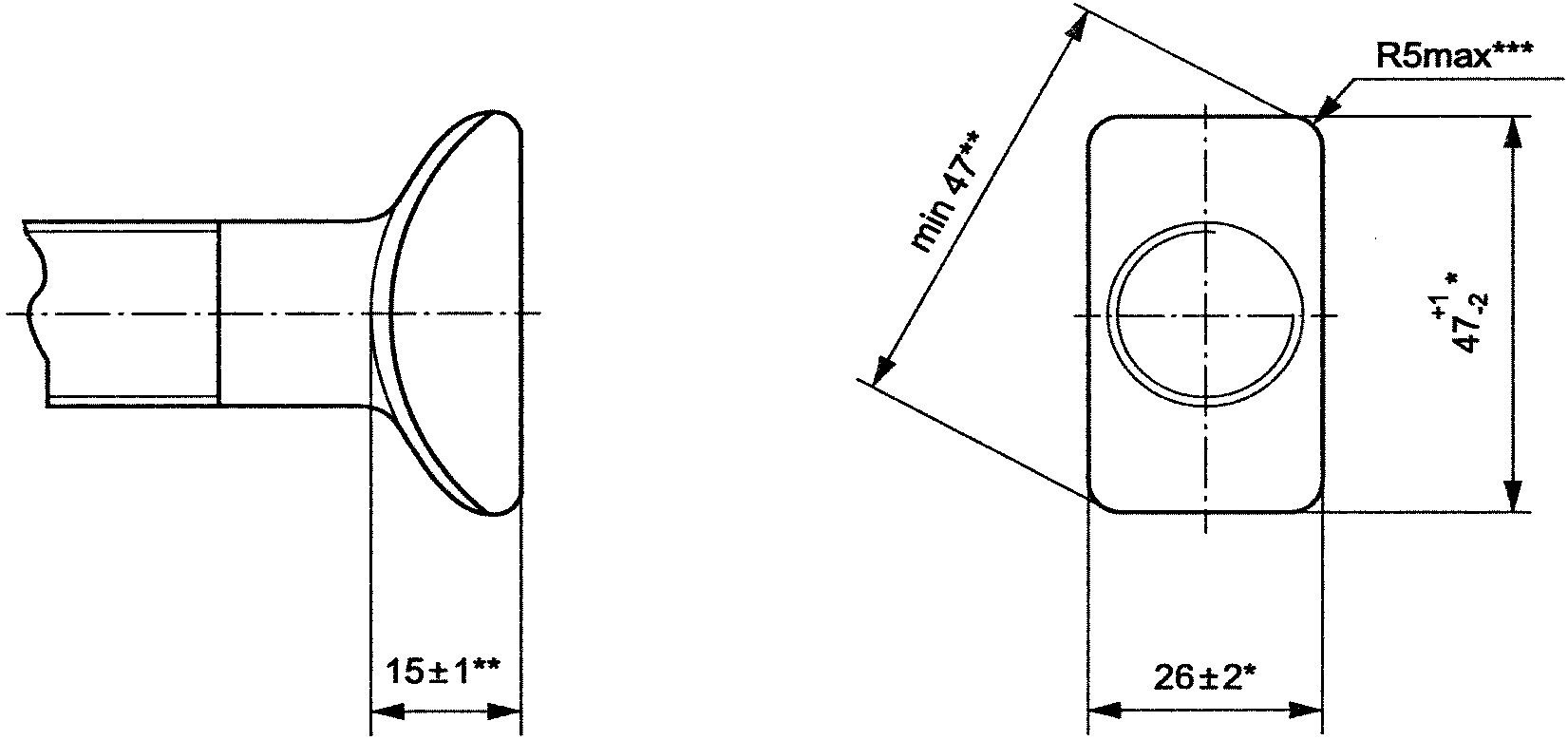

Вариант изготовления болта с облегченной головкой

4. Конструкция и размеры

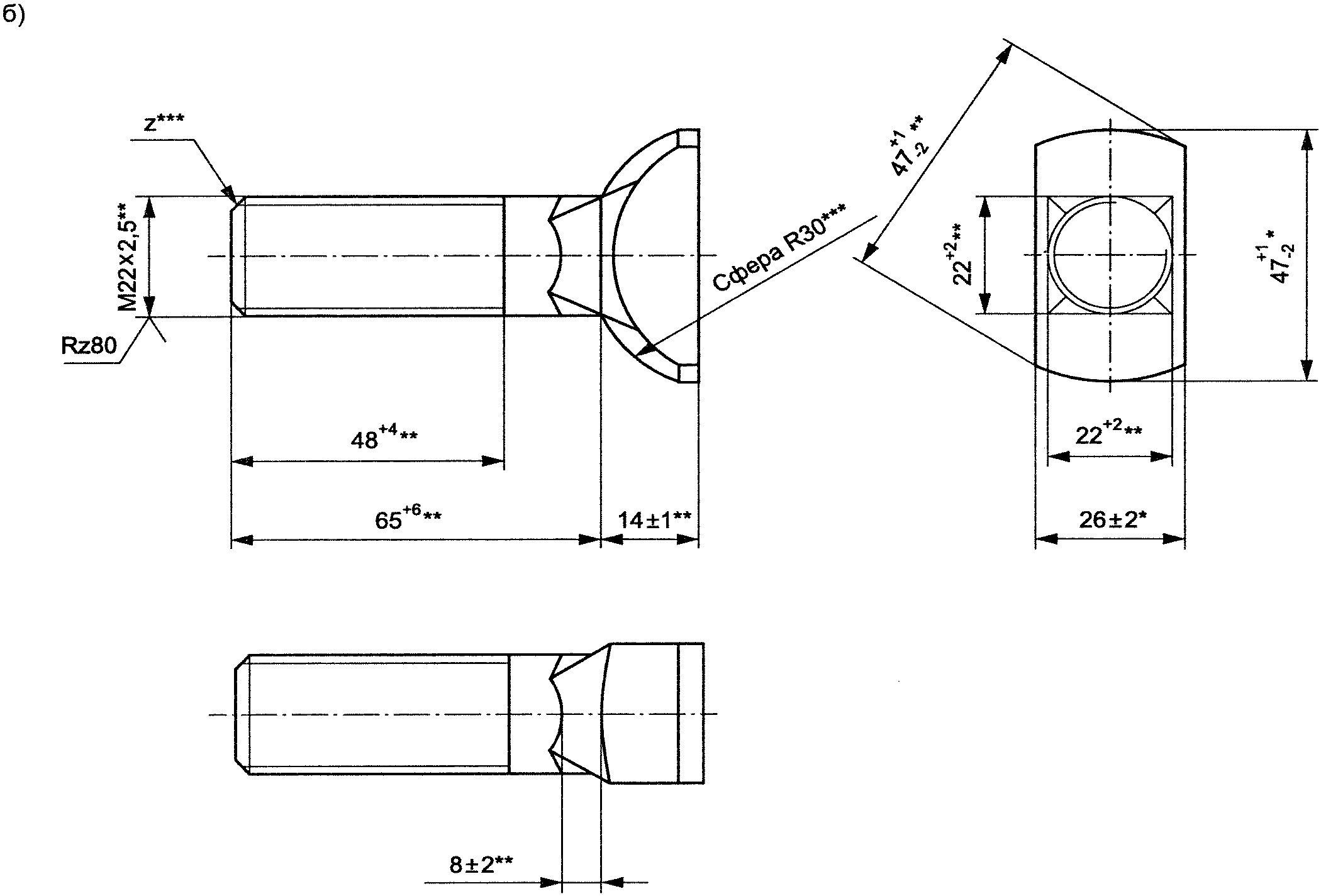

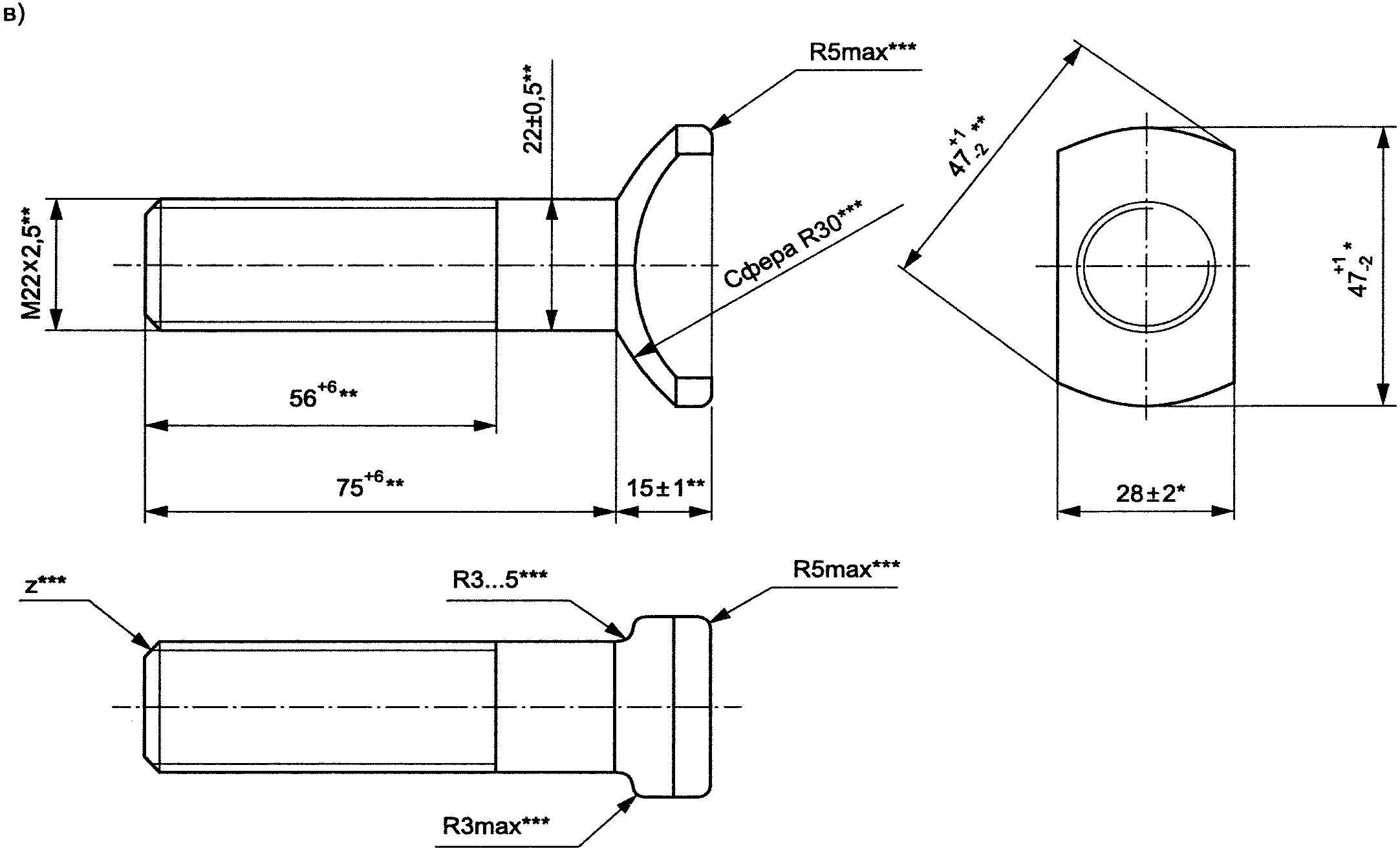

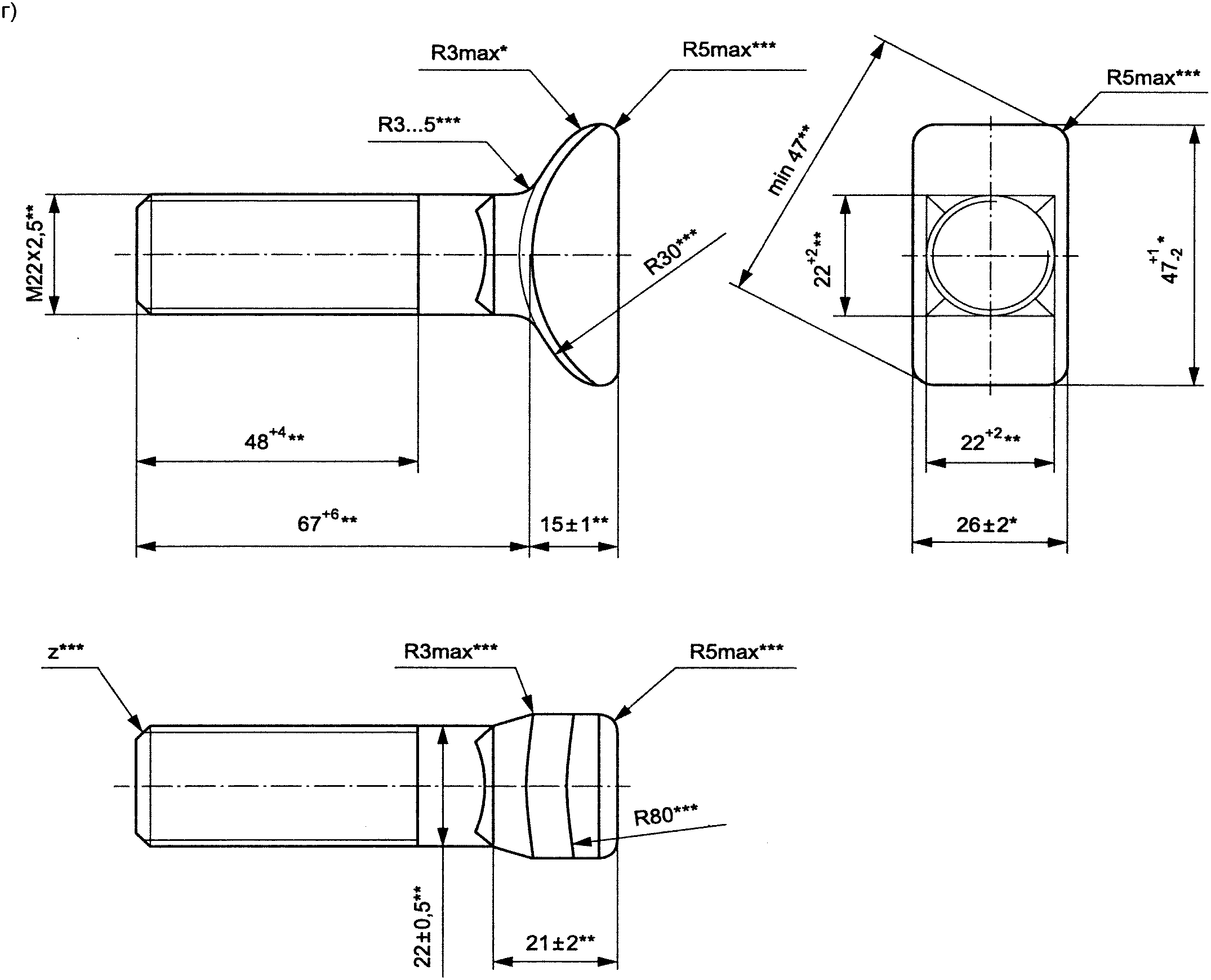

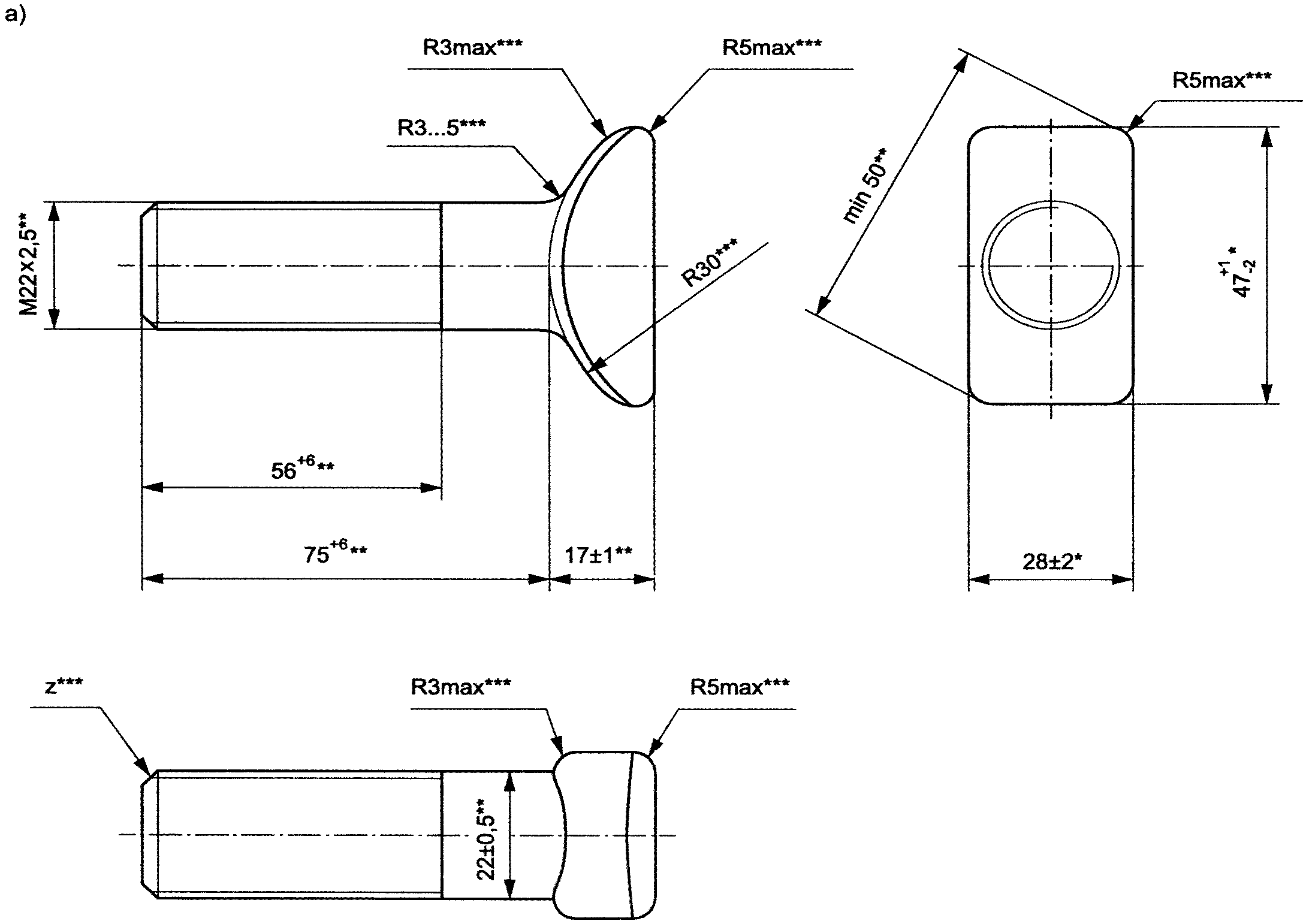

Рисунок 1, лист 1 — Конструкция и размеры болтов:

а) исполнение 1; б) исполнение 2; в) исполнение 3;

г) исполнение 4

4. Конструкция и размеры

Рисунок 1, лист 2

4. Конструкция и размеры

Рисунок 1, лист 3

4. Конструкция и размеры

z — фаска на болтах в соответствии с ГОСТ 10549

<*> Размеры указаны с учетом высоты швов от разъема матриц и заусенцев от обсечки облоя, размеры подлежат контролю при подтверждении минимально необходимых требований безопасности.

<**> Размеры, в том числе подлежащие контролю при подтверждении минимально необходимых требований безопасности.

<***> Размеры, указанные для изготовления оснастки и инструмента, на готовых изделиях не контролируются.

Примечание — На болтах с накатанной резьбой допускается отсутствие концевой фаски.

Рисунок 1, лист 4

(рисунок 1 в ред. Изменения № 1, утв. Приказом
Росстандарта от 29.07.2020 № 423-ст)

4.2. Допускается изготовление болтов длиной от 50 до 105 мм и длиной резьбы от 40 до 72 мм при согласовании владельца инфраструктуры/заказчика с предприятием-изготовителем. При этом длина болта должна назначаться кратной 5 мм, а длина резьбы кратной:

4 мм — при длине резьбы до 60 мм включительно;
6 мм — при длине резьбы свыше 60 мм.

4.3. Вариант изготовления головки болта устанавливается владельцем инфраструктуры в заказе на данную продукцию.

На торце стержня допускается технологическая канавка глубиной не более 2,0 мм, шириной не более 2,5 мм, длиной не более 15,0 мм. Размеры канавки обеспечиваются технологическим инструментом и не контролируются.

Примеры условных обозначений:

Клеммный болт класса точности B, исполнения 1, диаметром резьбы d = 22 мм, с крупным шагом резьбы, с полем допуска 8g, длиной 75 мм, класса прочности 4.8, с цинковым хроматированным покрытием (01) толщиной 9 мкм (9):

Болт M22-8g x 75.48.019 ГОСТ 16016-2014

То же, без покрытия:

Болт M22-8g x 75.48 ГОСТ 16016-2014

То же, с облегченным вариантом головки:

Болт B.M22-8g x 75.48 ГОСТ 16016-2014

Клеммный болт класса точности B, исполнения 2, диаметром резьбы d = 22 мм, с крупным шагом резьбы, с полем допуска 8g, длиной 75 мм, класса прочности 5.8, с цинковым хроматированным покрытием (01) толщиной 9 мкм (9):

Болт 2.M22-8g x 75.58.019 ГОСТ 16016-2014

То же, без покрытия:

Болт 2.M22-8g x 75.58 ГОСТ 16016-2014.

4.4. Допускается по согласованию с владельцем инфраструктуры/заказчиком изготовлять болты с углублением в торце головки, глубиной не более 0,3 высоты головки.

5. Технические требования

5.1 Основные характеристики, требования к материалам

5.1.1. Механические свойства болтов должны соответствовать классу прочности 4.8 или 5.8 по ГОСТ ISO 898-1.

5.1.2. Резьба — по ГОСТ 24705. Поле допуска 8g по ГОСТ 16093.

5.1.3. Смещение оси головки относительно оси стержня болта должны быть не более 0,9 мм.

5.1.4. Допускаемые дефекты поверхности болтов должны соответствовать ГОСТ ISO 6157-1.

<> Сноска исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.*

5.1.5. Болты изготавливают без защитного покрытия. По требованию владельца инфраструктуры железнодорожного транспорта/заказчика болты могут иметь цинковое с хроматированием покрытие по ГОСТ 9.303. Требования к покрытию — по ГОСТ 9.301. Допускается применять другие виды защитных покрытий по ГОСТ 9.303, а также защитные термодиффузионные покрытия <*>, покрытия по ГОСТ 9.307 или иной нормативной документации, утвержденной в установленном порядке.

<*> В Российской Федерации действует ГОСТ Р 9.316-2006 «Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля».

5.1.6 Теоретическая масса 1000 болтов (в скобках — масса болтов с облегченной головкой), кг:

345 (320) — исполнения 1;

320 — исполнения 2.

315 — исполнения 3;

320 — исполнения 4.

Примечание. Изменение массы 1000 болтов при изменении их длины на 10 мм не должно быть более 29,8 кг.

5.2 Маркировка

На головку каждого болта должна быть нанесена маркировка, содержащая товарный знак или условное обозначение предприятия-изготовителя и год изготовления (две последние арабские цифры).

Высота знаков маркировки — не менее 8 мм, толщина — не менее 1 мм, выпуклость — не менее 0,5 мм.

Значения параметров знаков маркировки приведены для проектирования и изготовления инструмента, на готовых изделиях не контролируются.

5.3 Упаковка

5.3.1. Маркировка тары и упаковка болтов по ГОСТ 18160. Допускается упаковка болтов в специализированные мягкие контейнеры.

5.3.2. Болты рекомендуется укомплектовывать гайками по ГОСТ 16018.

6. Правила приемки

6.1 Категории испытаний

6.1.1 Для контроля соответствия болтов требованиям настоящего стандарта проводят:

- приемо-сдаточные испытания;

типовые испытания.

6.1.2. Приемку болтов проводит служба технического контроля предприятия-изготовителя. Приемку проводят по результатам приемо-сдаточных испытаний.

Приемо-сдаточные испытания проводят по ГОСТ 15.309. Болты, принятые службой технического контроля предприятия-изготовителя, предъявляют для приемочного контроля представителю заказчика по требованию.

Результаты приемки болтов хранят на предприятии-изготовителе не менее трех лет с момента их изготовления.

6.1.3. В целях подтверждения соответствия испытания болтов клеммных по 4.1 - 4.4, 5.1.2, 5.1.3 (конструкция и размеры), 5.1.4 (качество поверхности), 5.1.1 (механические свойства), 5.1.5 (защитное покрытие), 5.2 (маркировка) проводят на не менее чем пяти образцах болтов клеммных, отобранных методом «вслепую» согласно ГОСТ 18321 (подраздел 3.4) из партии, принятой ОТК.

6.2 Приемо-сдаточные испытания

6.2.1. Приемо-сдаточные испытания проводят партиями. Партия должна состоять из болтов одного исполнения, изготовленных из одной марки стали, по одному технологическому процессу. Объем партии — не более суточной выработки. Правила приемки — по ГОСТ ISO 3269 для изделий класса точности B.

<> Сноска исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.*

Абзац исключен с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

6.2.2 Отгружаемые партии болтов должны сопровождаться паспортом качества, в котором указаны:

- наименование или товарный знак предприятия-изготовителя и его адрес;

номер и размер партии;
длина, вид исполнения, вид и толщина защитного покрытия;
класс прочности, марка стали;
наличие и вид противокоррозионной защиты (исключая временную консервацию для хранения и транспортировки по ГОСТ 15150);

результаты механических испытаний.

Допускается внесение в паспорт качества дополнительной информации, не противоречащей требованиям настоящего стандарта.

Паспорт качества должен быть подписан представителями службы технического контроля.

6.2.3. Показатели и порядок проведения приемо-сдаточных испытаний приведен в таблице 1.

Таблица 1

Показатели и порядок проведения приемо-сдаточных испытаний

Контролируемый параметр	Пункт стандарта, содержащий требования, которые проверяют при приемо-сдаточных испытаниях	Метод контроля
1. Позиция исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.
1. Конструкция и размеры
4.1 - 4.4, 5.1.2, 5.1.3	7.1	(в ред. Изменения № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст)
2. Качество поверхности 5.1.4
7.2	3. Механические свойства	5.1.1
7.3	4. Защитное покрытие	5.1.5
7.4	5. Маркировка	5.2
7.5		6.3. Типовые испытания

6.3.1. Типовые испытания проводят в случае изменения технологического процесса изготовления болтов, а также в случае изменения применяемых материалов.

6.3.2. Порядок проведения типовых испытаний и оценка результатов по ГОСТ 15.309 (приложение А).

7. Методы контроля

7.1. Проверку конструкции и размеров болтов (4.1 - 4.4), формы и расположения поверхностей (5.1.3) следует производить при помощи штангенциркуля типа ШЦ-I или ШЦ-II по ГОСТ 166, угломера типа 2 по ГОСТ 5378 или другими средствами измерений, обеспечивающими требуемую точность измерения, или с помощью предельных калибров.

Размеры резьбы (5.1.2) проверяют предельными калибрами по ГОСТ 24997 или другой нормативной или конструкторской документации, утвержденной в установленном порядке.

7.2. Методы контроля дефектов поверхности (5.1.4) — по ГОСТ ISO 6157-1.

<*> Сноска исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

7.3. Механические свойства болтов (5.1.1) — по ГОСТ ISO 898-1.

<**> Сноска исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

Измерение твердости и испытание на разрыв на косой шайбе не проводятся.

7.4. Контроль качества защитного покрытия (5.1.5) — по ГОСТ 9.302.

7.5. Контроль нанесенной маркировки (5.2) производится визуально, без применения увеличительных приборов.

7.6. Исключен с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

<***> Сноска исключена с 01.09.2020. - Изменение № 1, утв. Приказом Росстандарта от 29.07.2020 № 423-ст.

8. Транспортирование и хранение

8.1 Транспортирование болтов без упаковки не допускается.

8.2. Болты без защитного покрытия по требованию владельца инфраструктуры/заказчика перед упаковыванием подвергают консервации по ГОСТ 9.014 на срок, обеспечивающий защиту от коррозии не менее одного года.

8.3. Условия хранения болтов без защитного покрытия — 6 по ГОСТ 15150, болтов с защитным покрытием — 8 по ГОСТ 15150.

9. Гарантии изготовителя

Гарантийный срок эксплуатации не менее 100 млн. тонн брутто пропущенного груза, но не более трех лет со дня укладки в путь.
