МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

Wood doors for industrial buildings. Types, construction and dimensions

ГОСТ 14624-84

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 13 марта 1984 г. № 22.

3. Взамен ГОСТ 14624-69 и 17324-71.

4. Ссылочные нормативно-технические документы

5. Переиздание. Январь 2002 г.

Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.

Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).

1. ТИПЫ И РАЗМЕРЫ

1.1 В зависимости от назначения двери подразделяют на:

В — внутренние;

Н — наружные.

1.2 В зависимости от конструкции двери подразделяют на следующие типы:

Г — с притвором в четверть, с глухими полотнами;

О — с притвором в четверть, с остекленными полотнами;

К — с остекленными качающимися полотнами.

1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.

1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.

Двери типа Н относят к изделиям повышенной влагостойкости.

1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.

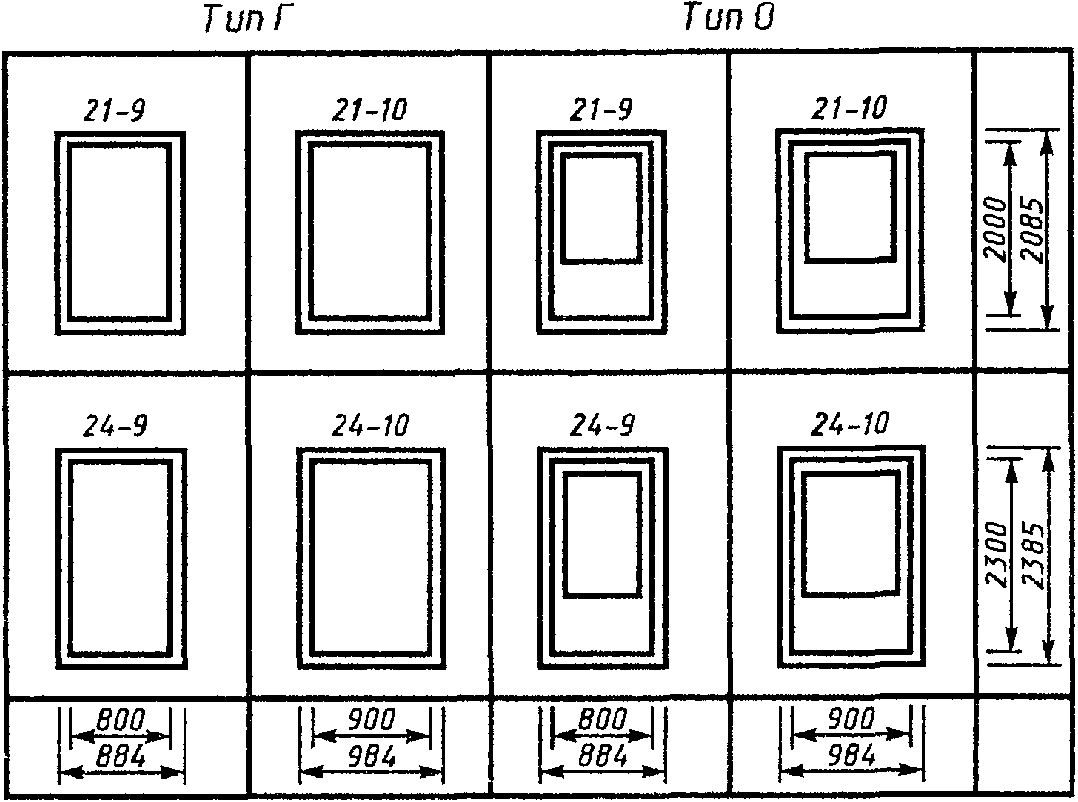

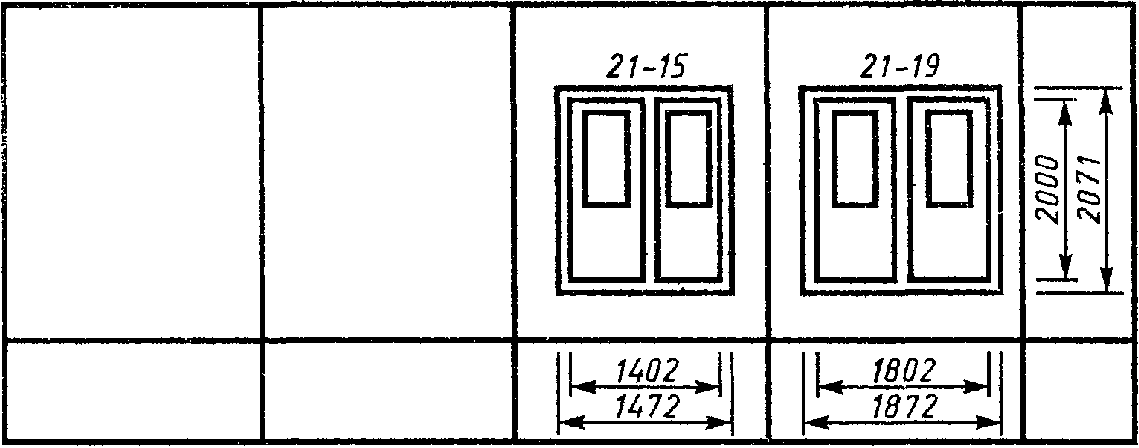

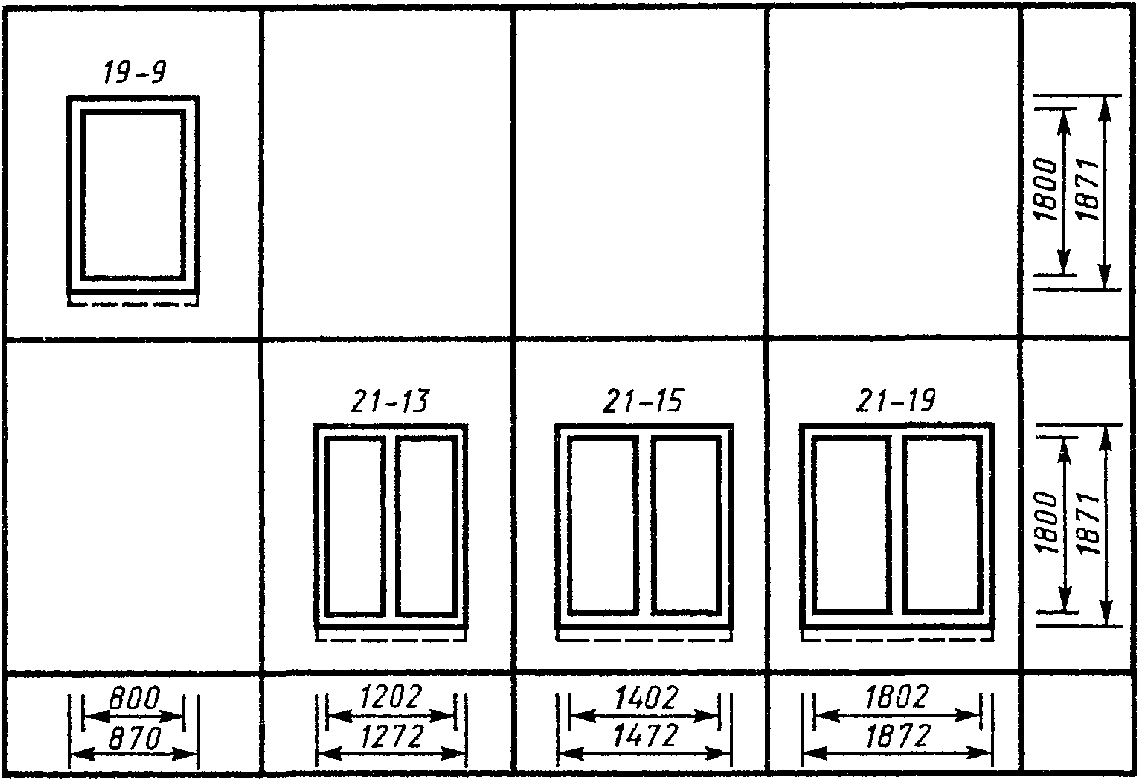

1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт. 1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.

Примечание к черт. 1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.

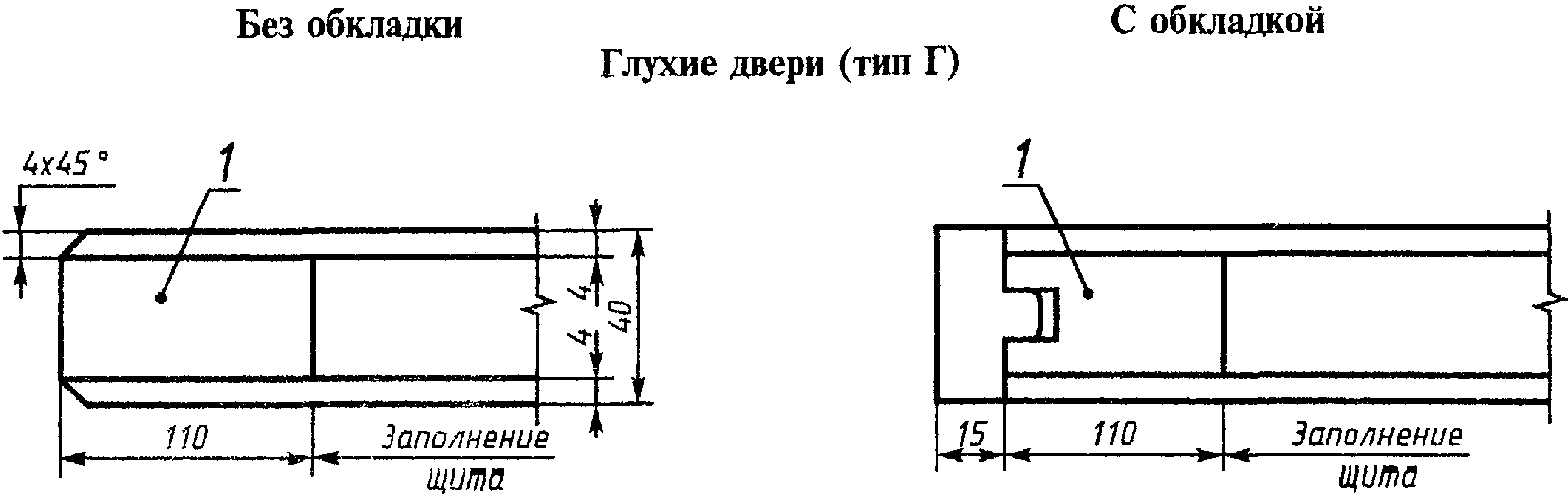

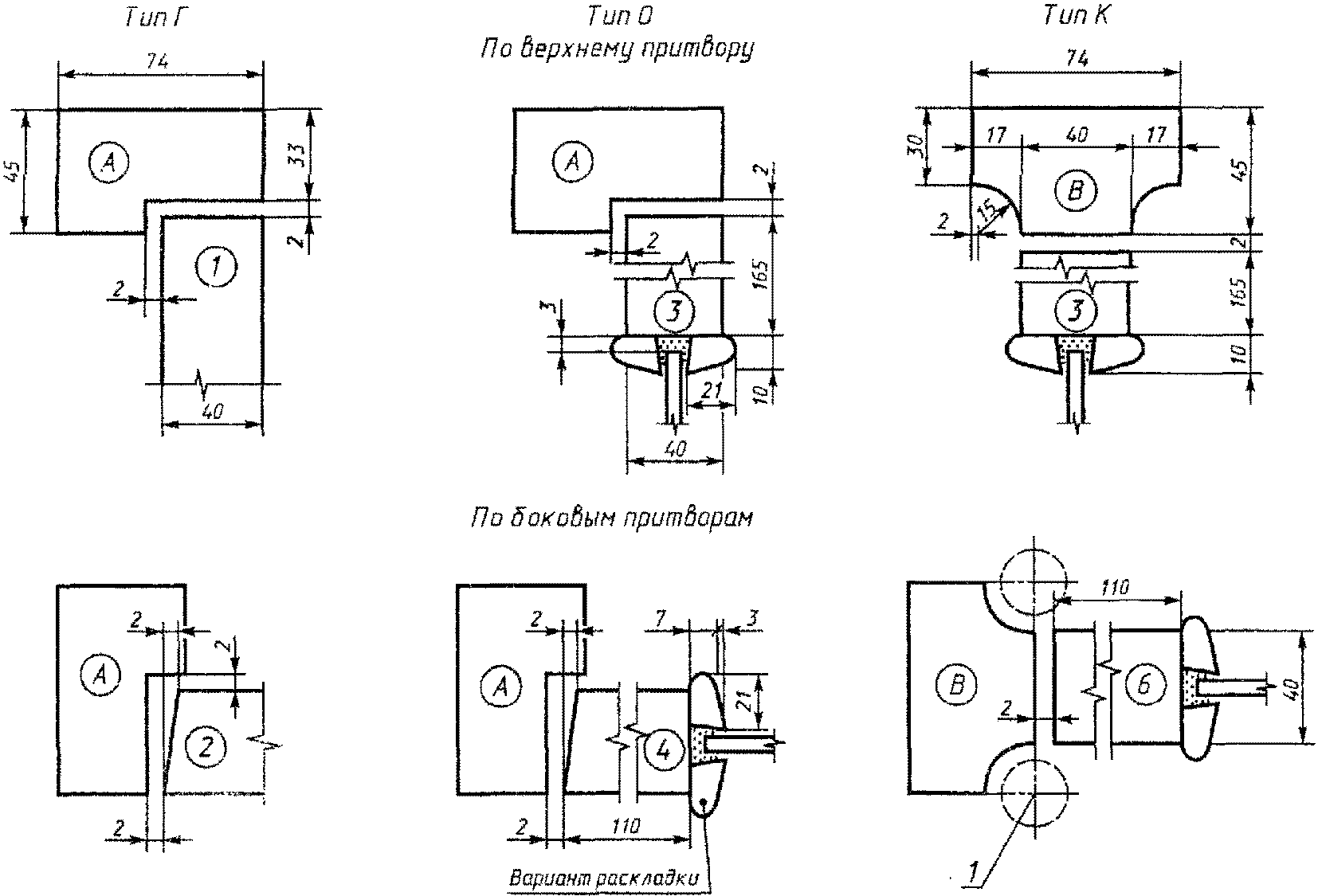

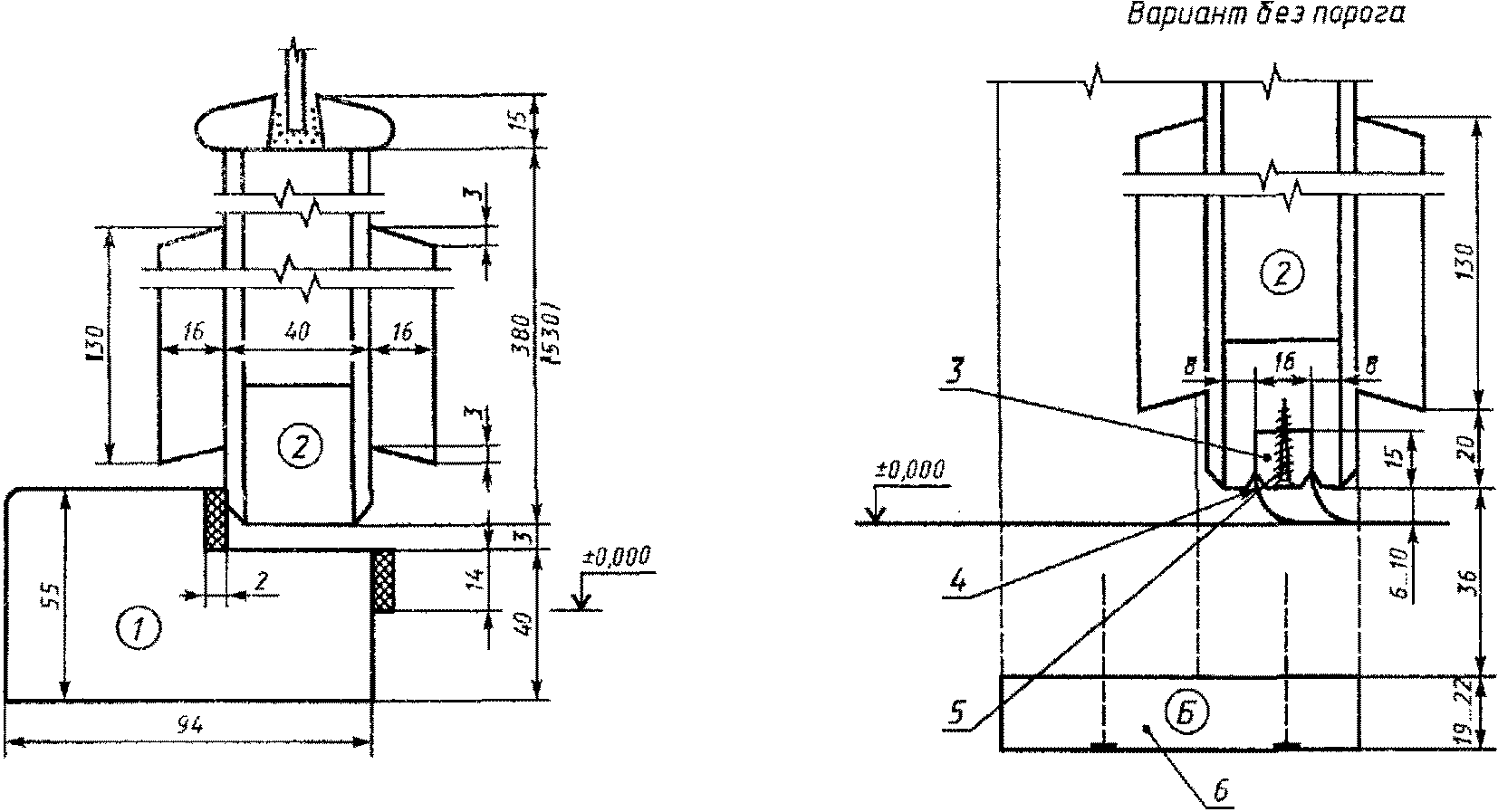

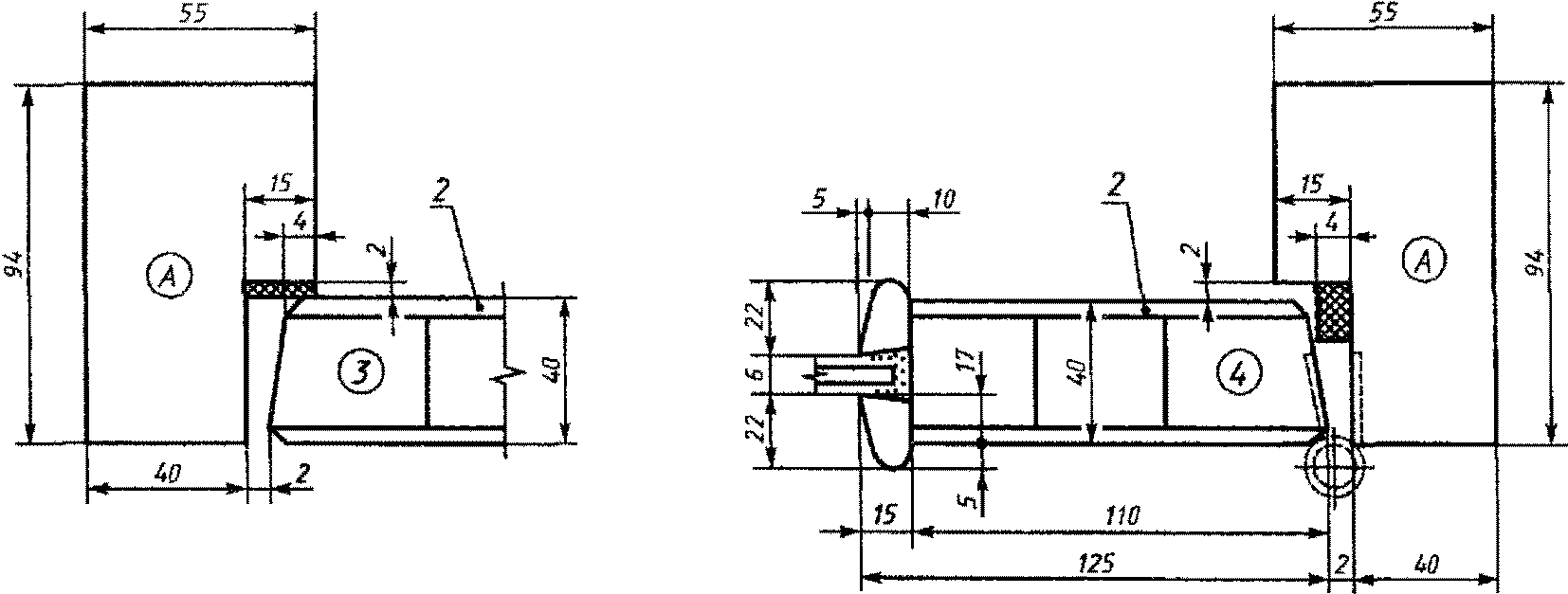

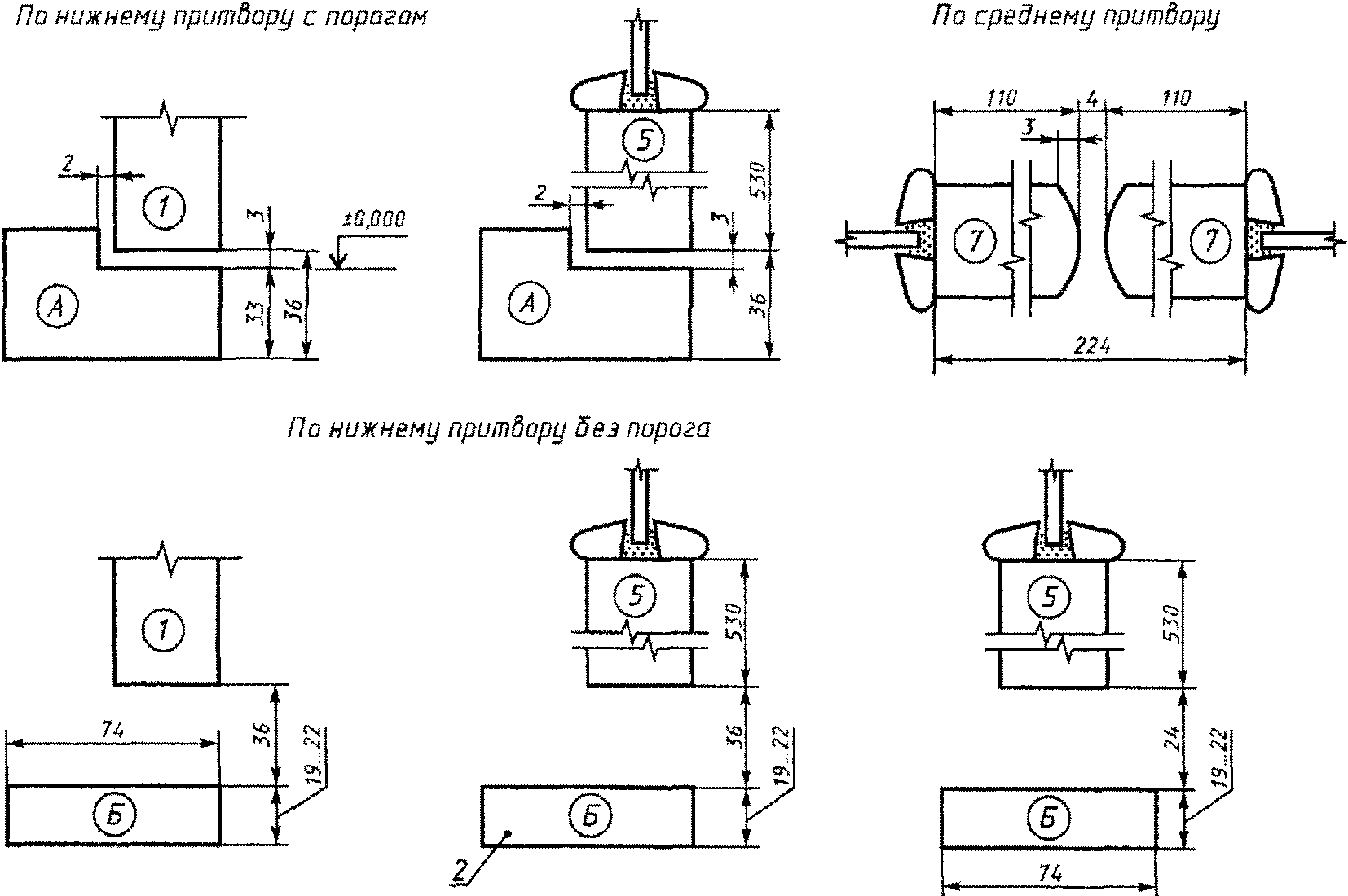

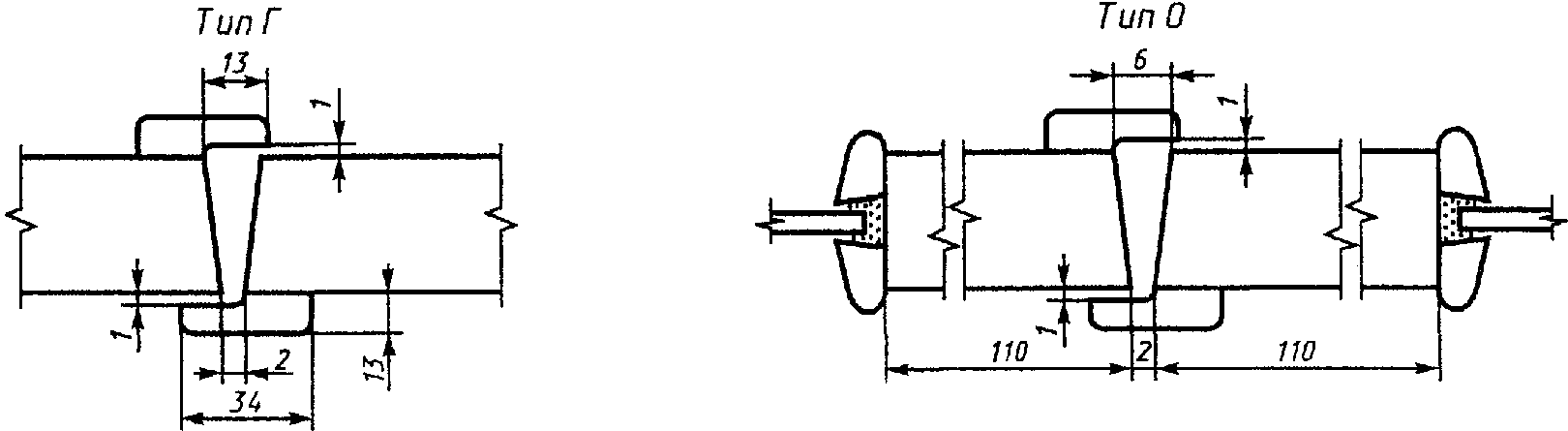

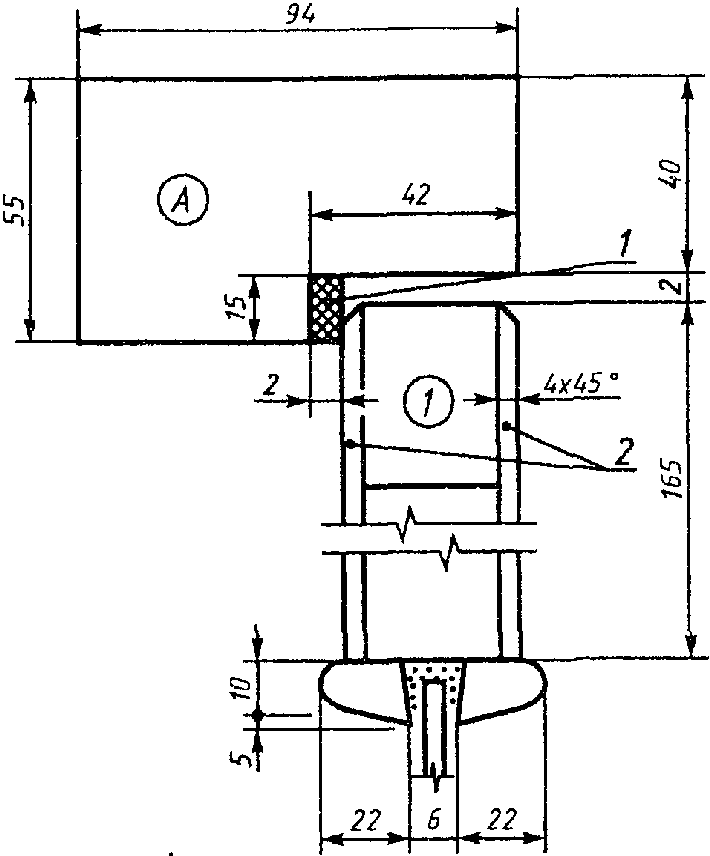

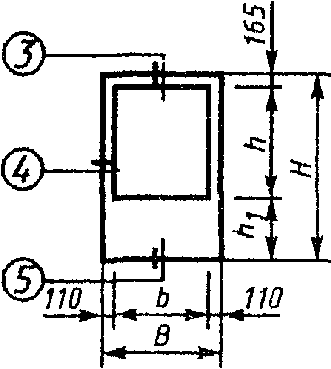

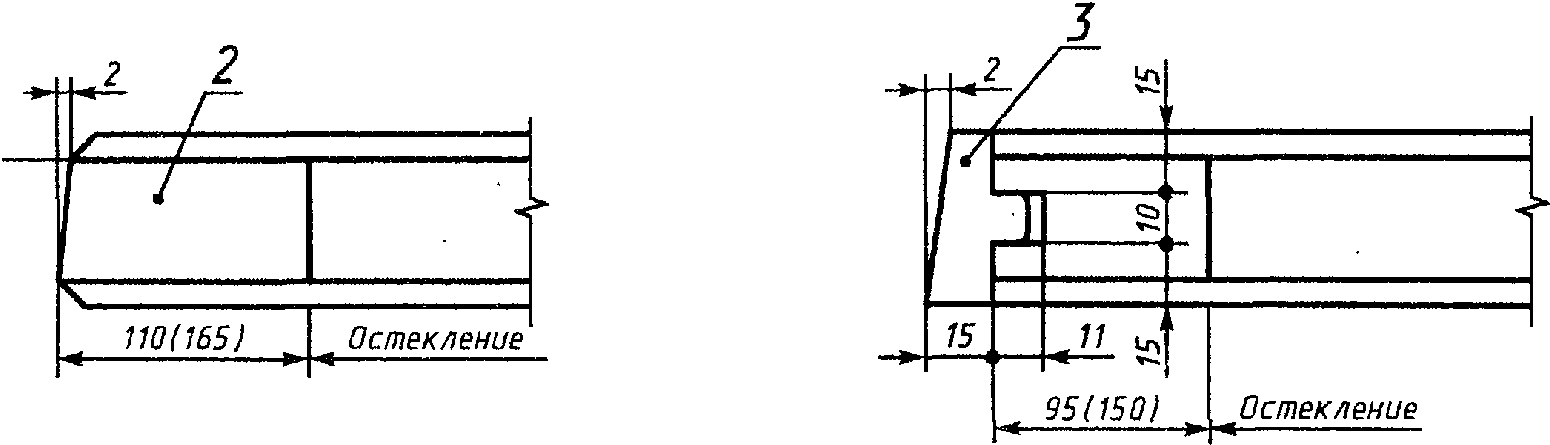

1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт. 3, 5, 7, 8, а наружных — на черт. 4, 6, 9 - 11.

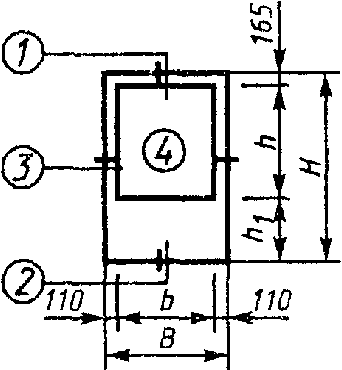

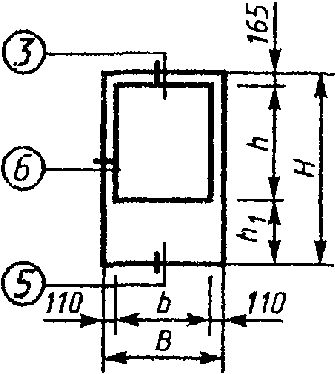

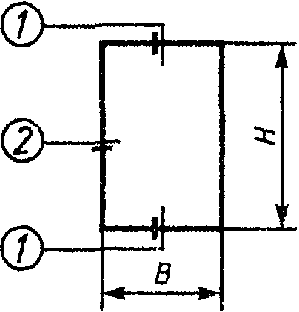

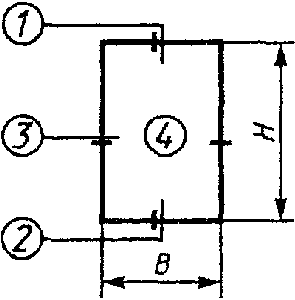

Тип двери	Схема полотна	Размер полотна					Размер стекла
		H	B	h	h_{1}	b	Высота	Ширина
Г		1800	800	-	-	-	-	-
		2000	600; 700; 900
О		2000	700	1305	530	480	1300	475
			900			680		675
К		2000	700	1305	530	480	1300	475
			900			680		675

Примечание. Сечение полотен — на черт. 7 и 8.

Тип двери	Схема полотна	Размер полотна					Размер стекла
		H	B	h	h_{1}	b	Высота	Ширина
Г		2000	800; 900	-	-	-	-	-
		2300
О		2000	800	1305	530	580	1300	575
			900			680		675
		2300	800	1755	380	580	1750	575
			900			680		675

Примечание. Сечения полотен — на черт. 9 - 11.

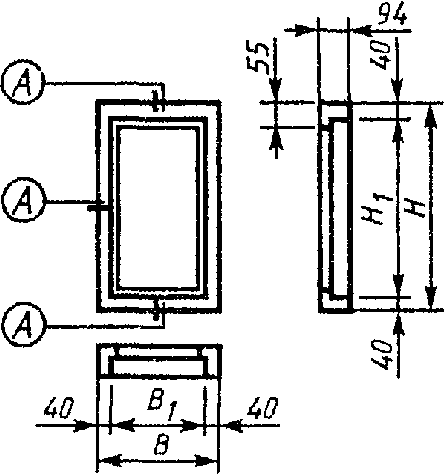

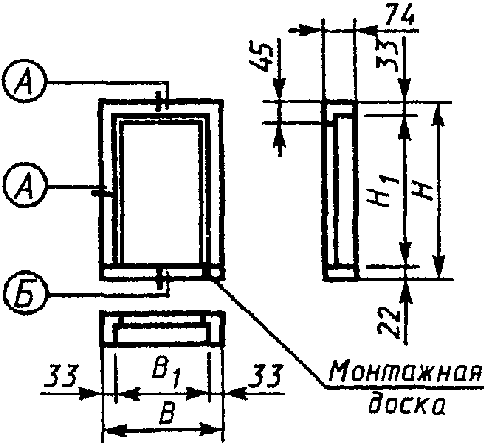

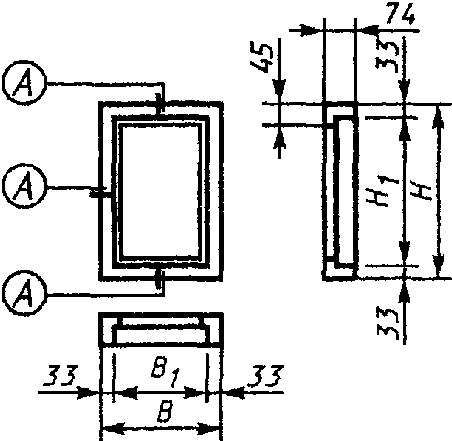

Вид дверной коробки	Схема дверной коробки	H	B	H_{1}	B_{1}
С порогом		1871	870	1805	804
		2071	1272	2005	1206
			1472		1406
			1872		1806
Без порога		2071	1472	2038	1406
			1872		1806
Для качающихся полотен		2071	1498	2026	1408
			1898		1808

Примечание. Сечения полотен — на черт. 7 и 8.

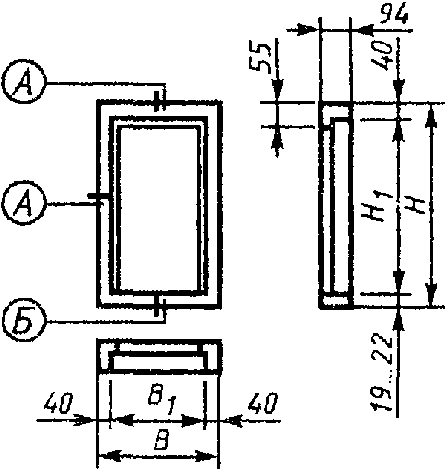

Вид дверной коробки	Схема дверной коробки	H	B	H_{1}	B_{1}
С порогом		2085	884	2005	804
			984		904
		2385	884	2305	804
			984		904
Без порога		2078	884	2038	804
			984		904
		2378	884	2338	804
			984		904

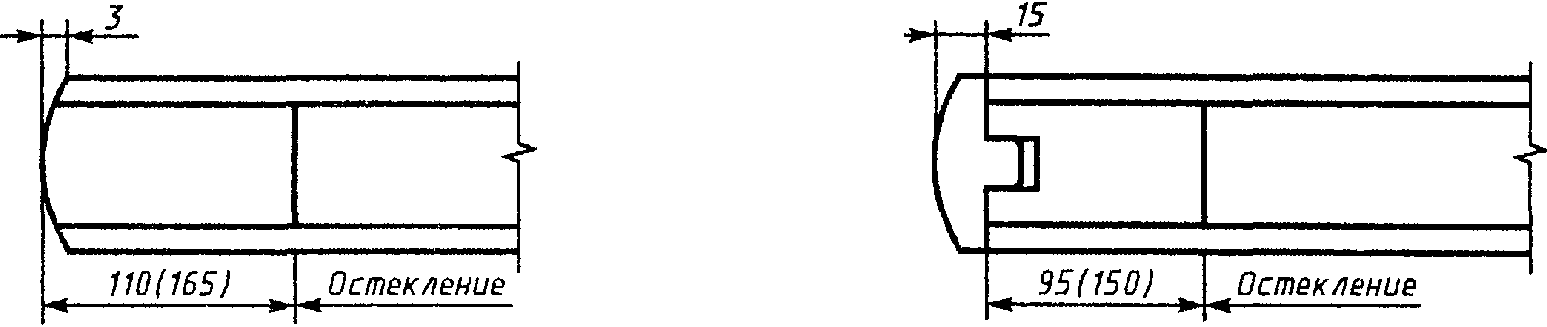

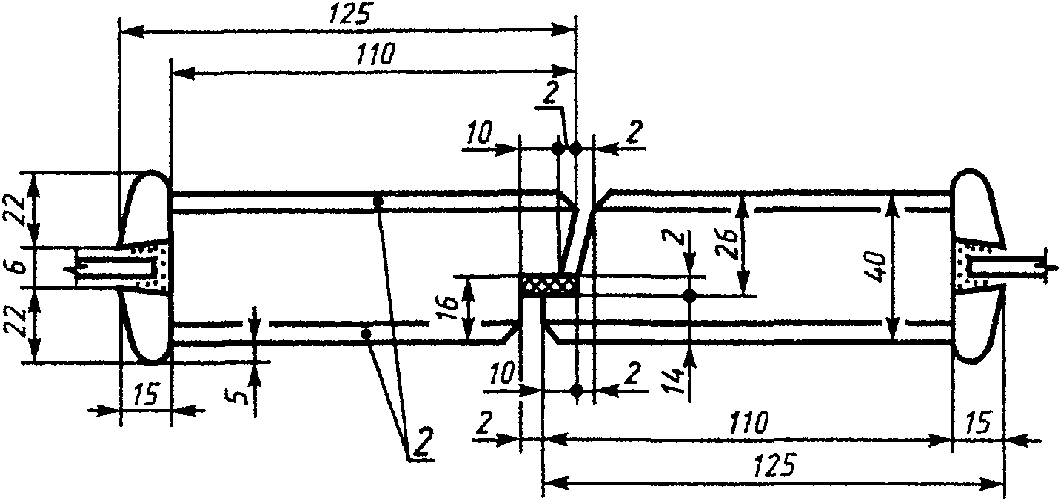

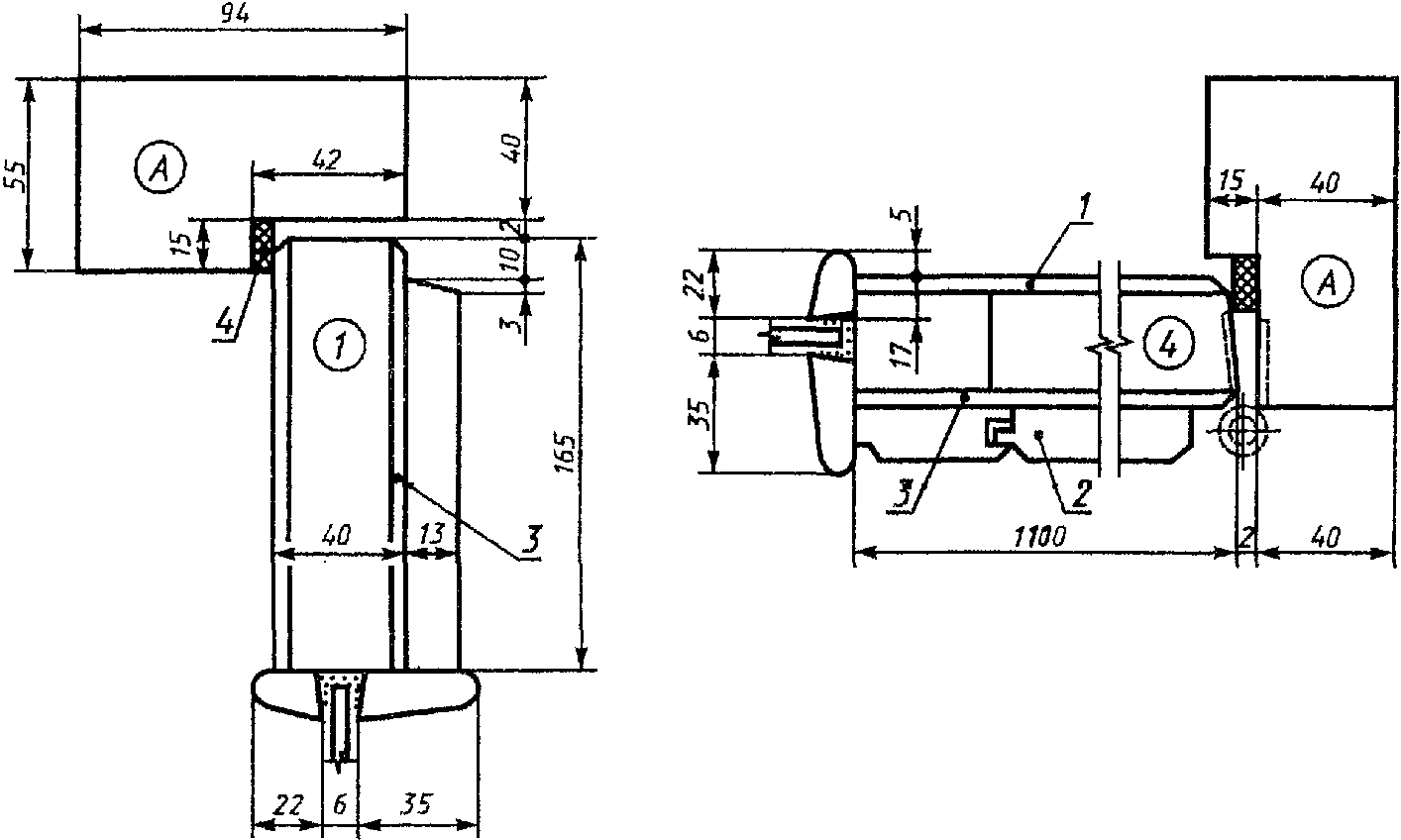

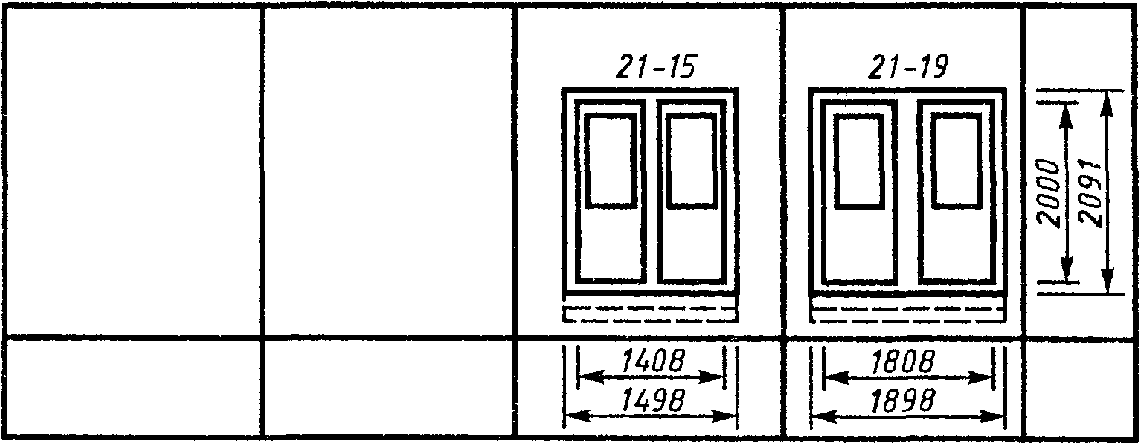

Двери остекленные с качающимися полотнами (тип К)

Черт. 8

Размеры проемов приведены в Приложении 1.

1.8 Устанавливают следующую структуру условного обозначения дверей:

X X X X — X X X

Примеры условных обозначений

Дверь внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:

То же, с левой навеской полотна:

То же, наружная остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:

То же, с качающимися полотнами, для проема высотой 21 и шириной 15 дм, с обшивкой типа О-1:

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Сплошное и мелкопустотное заполнения щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629.

Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698.

2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338.

2.4. Наружные двери облицовывают древесноволокнистыми плитами (ДВП) марки СТ или Т-В по ГОСТ 4598.

Допускается применять для облицовки щитов наружных дверей ДВП марки Т по ГОСТ 4598 и клееную фанеру, при условии сплошной обшивки полотен профильными рейками по ГОСТ 8242, устанавливаемыми по слою пергамина по ГОСТ 2697.

Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 с антикоррозионным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду следует располагать на одном уровне по всей ширине полотна.

2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 16 — 19 мм или полосами из декоративного бумажно-слоистого пластика толщиной 1,3 — 2,5 мм по ГОСТ 9590, сверхтвердых ДВП толщиной 3,2 — 4,0 мм по ГОСТ 4598, тонколистовой оцинкованной стали или алюминия.

Защитные накладки устанавливают на водостойких клеях и шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.

2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.

2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14 х 4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.

2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.

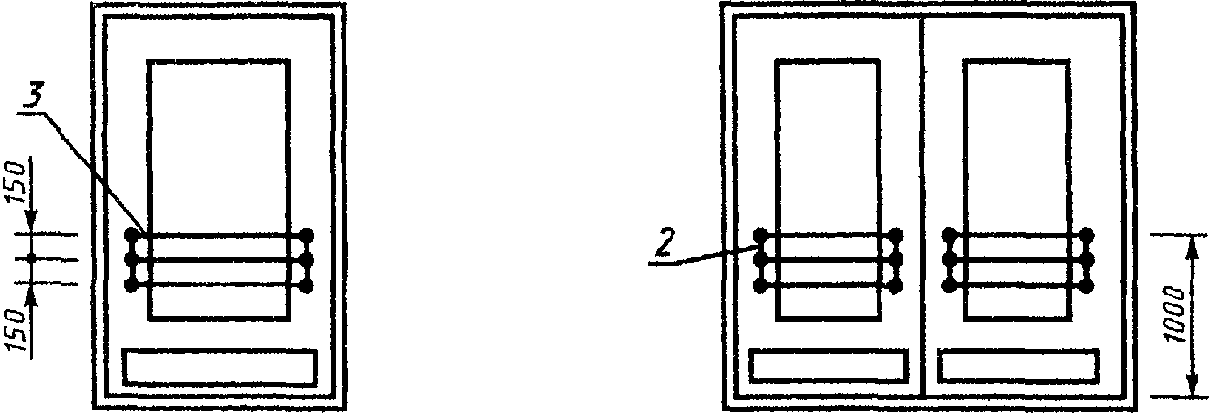

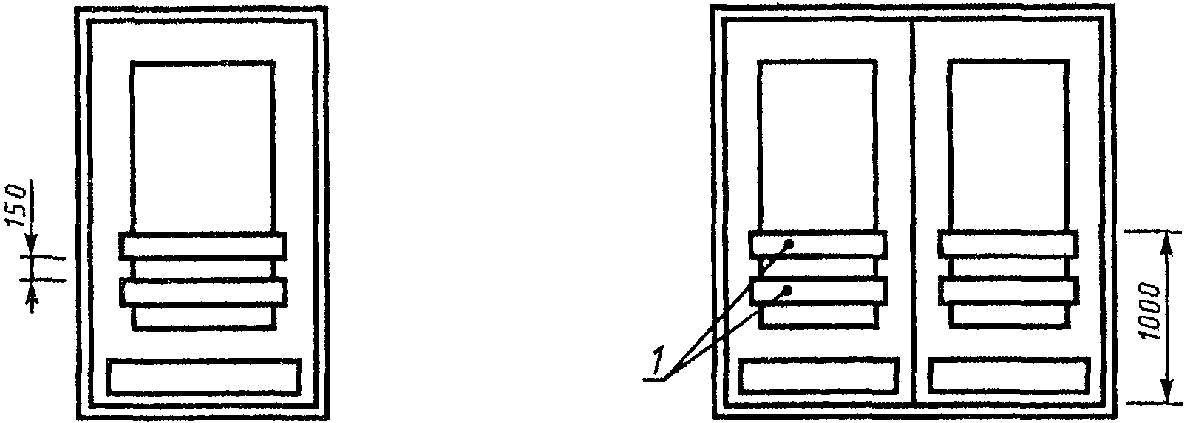

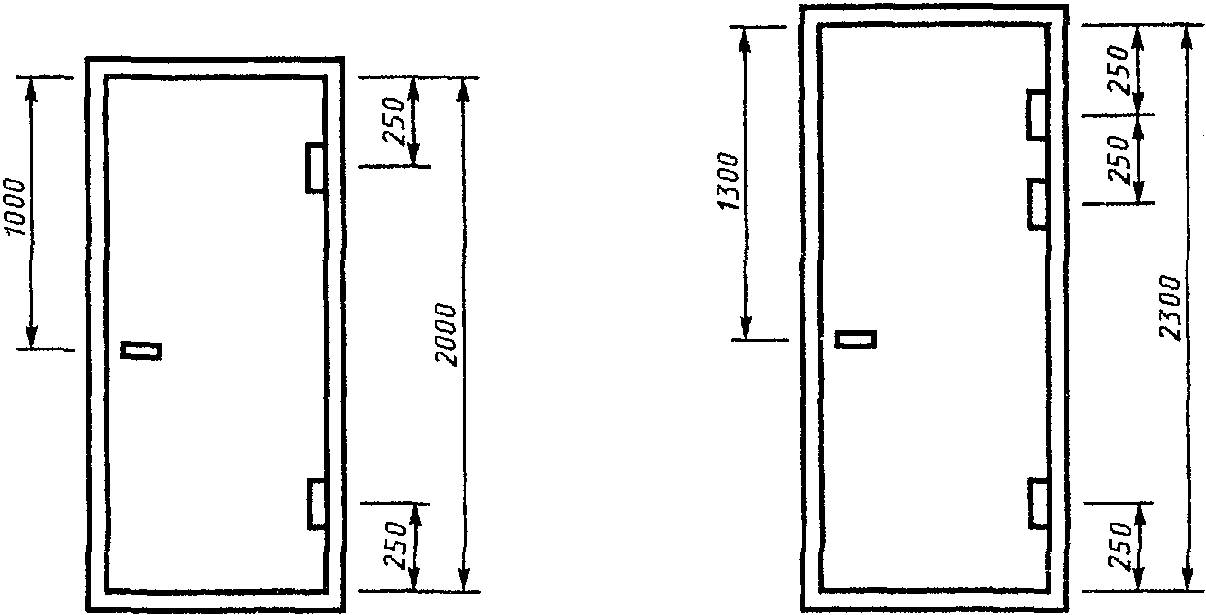

2.9 Расположение приборов и примеры установки защитных ограждений приведены в Приложении 2.

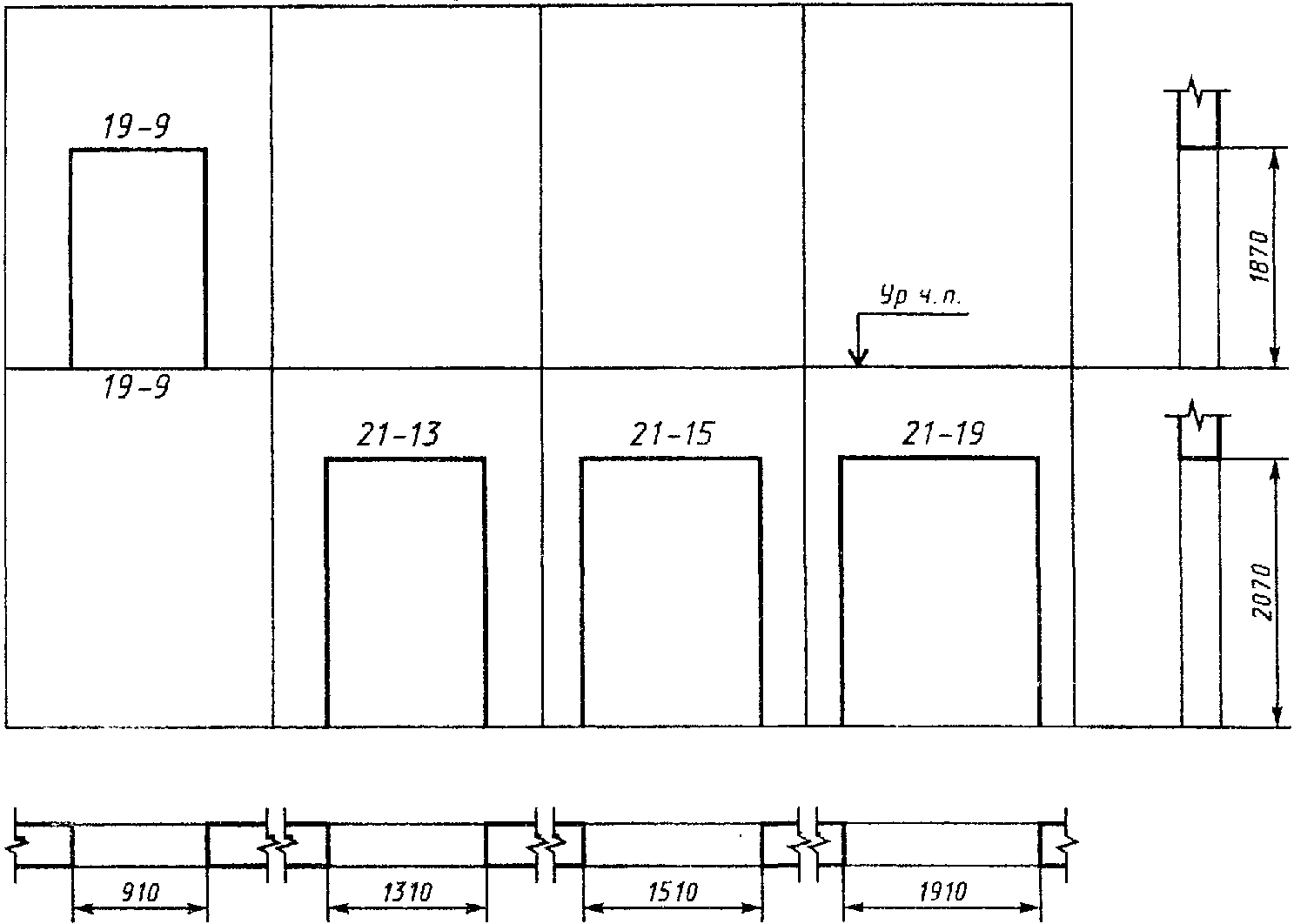

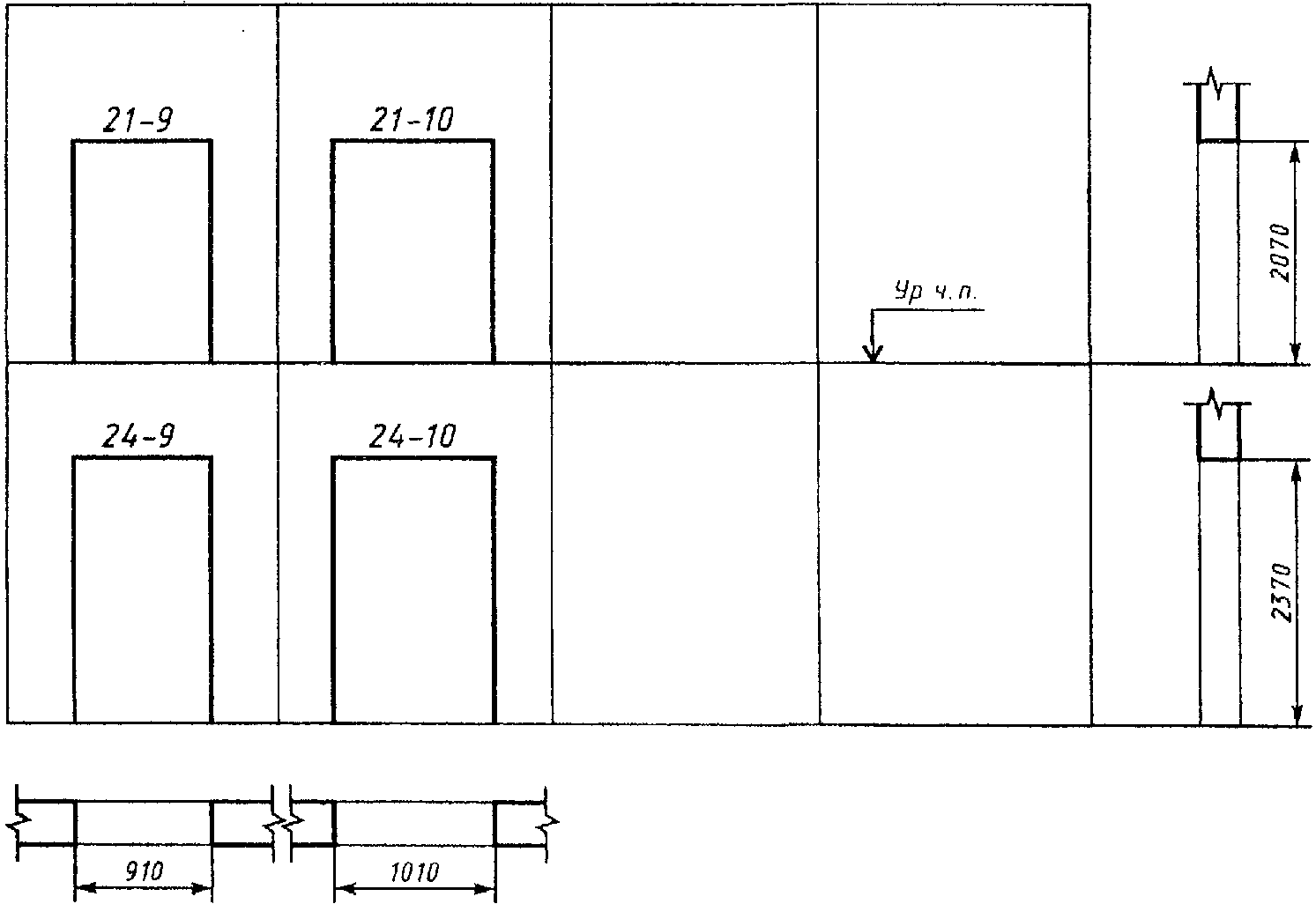

Примечание. Над схемами проемов указаны координационные размеры высоты и ширины в модулях.

Замок по ГОСТ 5089 для наружных дверей 3В1А, для внутренних — 3В4.

Петли по ГОСТ 5088: для наружных дверей ПН1-110, для внутренних — ПН4, для качающихся — ПН9-130-1.
