ГОСТ 13794-68*. Втулки переходные поводковые к борштангам с поводковым хвостовиком. Конструкция и размеры

(утв. Госстандартом СССР от 18.06.1968)

(ред. от 01.12.1984)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПЕРЕХОДНЫЕ ПОВОДКОВЫЕ К БОРШТАНГАМ С ПОВОДКОВЫМ ХВОСТОВИКОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Carrier adapters for boring bars with carrier stem. Design and dimensions

• Переиздание (май 1986 г.) с Изменениями № 1, 2, утвержденными в июне 1979 г., декабре 1984 г. (ИУС № 8-79, 3-85).

1. КОНСТРУКЦИЯ И РАЗМЕРЫ ПЕРЕХОДНЫХ ВТУЛОК

1.1. Конструкция и размеры переходных втулок должны соответствовать указанным на черт. 1 и в табл. 1.

Размеры в мм

Обозначение втулок	Применяемость	d	d 1	D	L	l	l 1	Масса, кг, не более	Дет. 1. Корпус	Дет. 2. Опора ГОСТ 13334-67	Дет. 3. Штифт		Дет. 4. Упор ГОСТ 13336-67	Дет. 5. Винт ГОСТ 1476-84
											ГОСТ 13336-67	ГОСТ 13794-68
									Количество
									1	1	1	1	1	1
									Обозначение деталей
6132-0021		25	32	45	140	38	42	0,978	6132-0021/001	6152-0131/002	6130-0293/002	-	6130-0291/003	BM6-8gx10.48.05
6132-0022			45				48	1,386	6132-0022/001		6130-0296/002	-	6130-0296/003	BM8-8gx16.48.05
6132-0023			60		150		55	2,480	6132-0023/001		-	6132-0023/003		BM8-8gx20.48.05
6132-0024		32	45	55	150	42	48	1,701	6132-0024/001		6130-0296/002	-		BM8-8gx16.48.05
6132-0025			60				55	2,738	6132-0025/001		-	6132-0023/003		BM8-8gx20.48.05
6132-0026			70		190		62	4,163	6132-0026/001			6132-0026/003
6132-0027		45	60	70	200	48	55	3,883	6132-0027/001	6152-0135/002		6132-0023/003
6132-0028			70		190		62	4,398	6132-0028/001			6132-0026/003
6132-0029			80		200		75	5,885	6132-0029/001			6132-0029/003		BM8-8gx25.48.05
6132-0030		60		90	250	55		8,237	6132-0030/001
6132-0031		70		100	260	62		8,921	6132-0031/001	6152-0139/002

Пример условного обозначения втулки d = 25 мм, d_{1} = 32 мм:

(Измененная редакция, Изм. № 1, 2.)

1.2. Маркировать: обозначение и товарный знак предприятия-изготовителя.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ КОРПУСОВ (деталь 1)

2.1. Конструкция и размеры корпусов должны соответствовать указанным на черт. 2 и в табл. 2.

Таблица 2

Размеры в мм

Обозначение корпусов	d	d 1	D	L	b	d 2 (поле допуска Н7)	d 3 (поле допуска Н7)	d 4
6132-0021/001	25	32	45	134	12	8	14	М6
6132-0022/001		45		132			16	М8
6132-0023/001		60		142			20
6132-0024/001	32	45	55		16		16
6132-0025/001		60					20
6132-0026/001		70		182			25
6132-0027/001	45	60	70	192	18	12	20
6132-0028/001		70		182			25
6132-0029/001		80		192
6132-0030/001	60		90	242	22
6132-0031/001	80		100	252	28	16

Продолжение табл. 2

Размеры в мм

Обозначение корпусов	d 5	d 6	d 7	h	h 1	l	l 1	l 2	l 3	l 4	l 5
6132-0021/001	М10 х 1	10,5	12,5	12	5,0	64	36	38	65	60	15
6132-0022/001	М12 х 1,25	13,0	15,0			77	40
6132-0023/001						97	47
6132-0024/001				16	7,0	77	40	40	68
6132-0025/001						97	47
6132-0026/001						112	54
6132-0027/001				18	8,0	97	47	49	86	75	20
6132-0028/001						112	54
6132-0029/001						127	67
6132-0030/001				22	10			54	105	90
6132-0031/001				28	12,5			60	115	105	25

Продолжение табл. 2

Размеры в мм

Обозначение корпусов	l 6	l 7	r	r 1	r 2	Масса, кг, не более
6132-0021/001	4,5	18	4	2	3	0,907
6132-0022/001	6,0	23			-	1,234
6132-0023/001					5	2,217
6132-0024/001			6	3		1,549
6132-0025/001					2	2,475
6132-0026/001					5	3,743
6132-0027/001						3,592
6132-0028/001					-	3,950
6132-0029/001					5	5,378
6132-0030/001			8	5		7,739
6132-0031/001			10			8,385

(Измененная редакция, Изм. № 1, 2.)

2.2. Материал — сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

(Измененная редакция, Изм. № 2.)

2.3 — 2.7. (Исключены, Изм. № 2.)

2.8. Допуск перпендикулярности оси паза h к оси втулки — 0,2 мм на величине диаметра D.

2.9. Допуск перпендикулярности оси отверстия d_{3} к оси втулки — 0,2 мм на величине диаметра d_{1} .

2.10. Неуказанные предельные отклонения размеров: отверстий — H14, валов — h14, остальных \pm \frac{t_{2}}{2} .

2.8 — 2.10. (Измененная редакция, Изм. № 1.)

2.11. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 7Н по ГОСТ 16093-81.

(Измененная редакция, Изм. № 2.)

2.12 Фаски под резьбу — по ГОСТ 10549-80.

2.13 Канавки для выхода шлифовального круга — по ГОСТ 8820-69.

2.14. (Исключен, Изм. № 2.)

2.15 Остальные технические требования — по ГОСТ 17166-71.

(Введен дополнительно, Изм. № 2.)

3. КОНСТРУКЦИЯ И РАЗМЕРЫ ШТИФТА (деталь 3)

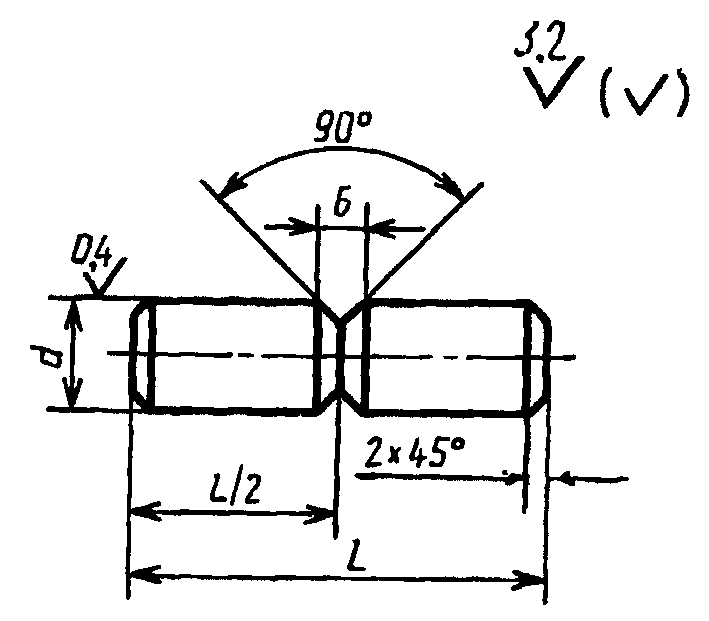

3.1. Конструкция и размеры штифта должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Обозначение штифтов	d (пред. откл. по f7)	L	Масса, кг, не более
	мм
6132-0023/003	20	85	0,209
6132-0026/003	25	95	0,366
6132-0029/003		110	0,423

(Измененная редакция, Изм. № 1, 2.)

3.2. Материал — сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

3.3 Твердость — HRC_{\text{э}} 46 ... 51.

---
