ГОСТ 13336-67*. Втулки переходные поводковые для инструмента с коническим хвостовиком. Конструкция и размеры
(утв. Госстандартом СССР 23.11.1967)
(ред. от 01.12.1984)
23 ноября 1967 г.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПЕРЕХОДНЫЕ ПОВОДКОВЫЕ ДЛЯ ИНСТРУМЕНТА С КОНИЧЕСКИМ ХВОСТОВИКОМ
Carrier adapters for tools with tapered shank. Design and dimensions
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 23 ноября 1967 г. Проверен в 1979 г.
Переиздание (май 1986 г.) с Изменениями № 1, 2, утвержденными в июне 1979 г., декабре 1984 г. (ИУС № 8-79, 3-85).

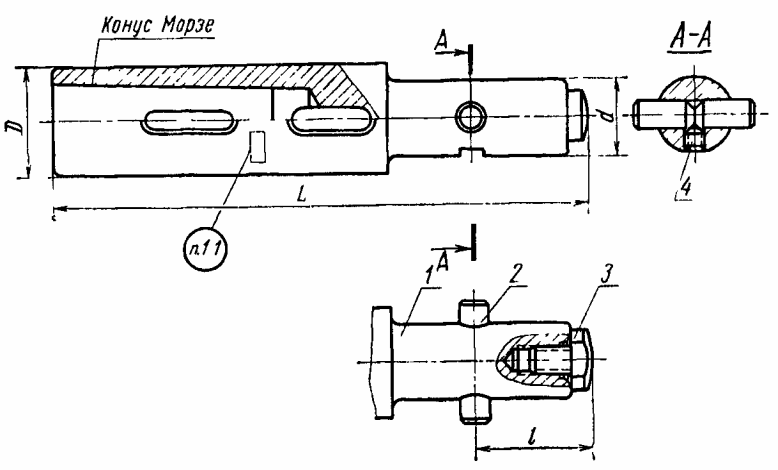

1. Конструкция и размеры переходных втулок должны соответствовать указанным на черт. 1 и в табл. 1.
| Обозначение втулок | Применяемость | Конус Морзе | d | D | L | l | Масса, кг, не более | Поз. 1 Корпус Кол. 1 | Поз. 2 Штифт Кол. 1 | Поз. 3 Упор Кол. 1 | Поз. 4 Винт по ГОСТ 1476-75 Кол. 1 |
| Обозначения | |||||||||||
| 6130-0301 | 3 | 25 | 36 | 175 | 38 | 0,74 | 6130-0301/001 | 6130-0291/002 | 6130-0291/003 | В.М6-6g х 8.48.05 | |
| 6130-0291 | 0,75 | 6130-0291/001 | |||||||||
| 6130-0302 | 4 | 48 | 200 | 1,34 | 6130-0302/001 | ||||||
| 6130-0292 | 1,35 | 6130-0292/001 | |||||||||
| 6130-0303 | 3 | 32 | 36 | 180 | 42 | 0,94 | 6130-0303/001 | 6130-0293/002 | В.М6-6g х 10.48.05 | ||
| 6130-0293 | 0,95 | 6130-0293/001 | |||||||||
| 6130-0304 | 4 | 48 | 210 | 1,60 | 6130-0304/001 | ||||||
| 6130-0294 | 1,61 | 6130-0294/001 | |||||||||
| 6130-0305 | 5 | 63 | 240 | 2,66 | 6130-0305/001 | ||||||
| 6130-0295 | 2,67 | 6130-0295/001 | |||||||||
| 6130-0306 | 4 | 45 | 48 | 220 | 48 | 2,11 | 6130-0306/001 | 6130-0296/002 | 6130-0296/003 | В.М8-6g x 16.48.05 | |
| 6130-0296 | 2,12 | 6130-0296/001 | |||||||||
| 6130-0307 | 5 | 63 | 260 | 3,36 | 6130-0307/001 | ||||||
| 6130-0297 | 3,37 | 6130-0297/001 | |||||||||
Примечание. Размеры пазов для крепления инструмента клином во втулках 6130-0291 — 6130-0297 по ГОСТ 24644-81 (для станков, выпущенных до 1974 г.).
Пример условного обозначения втулки с конусом Морзе 3, d = 25 мм:
1.1. Маркировать: обозначение и товарный знак предприятия-изготовителя.

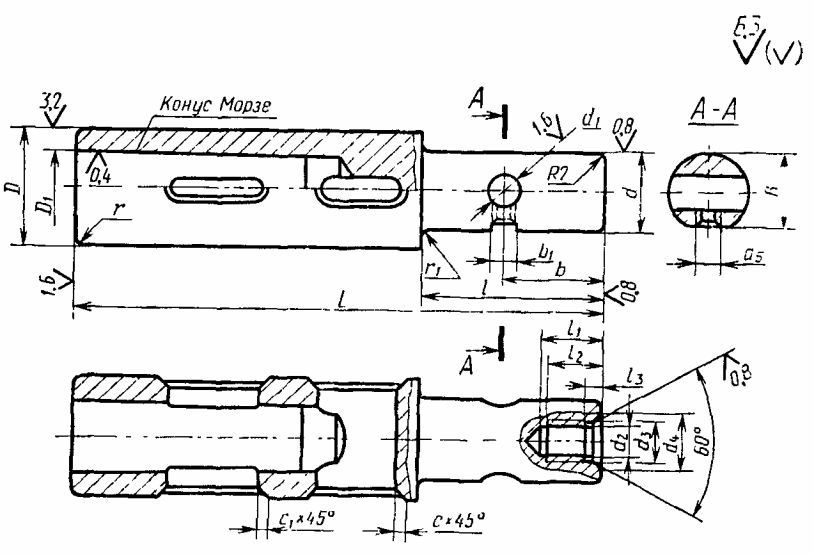

2. Конструкция и размеры корпусов (дет. 1) должны соответствовать указанным на черт. 2 и в табл. 2.
| Обозначение корпусов | Конус Морзе | d (поле допуска f9) | D | L | D 1 | B | b (пред. откл +/- 0,2) | b 1 | d 1 (поле допуска 7H) | d (поле 2 допуска 7Н) | d 3 | d 4 | d 5 (поле допуска 7H) | l | l 1 | l 2 | l 3 | r | r 1 | c | с 1 | Масса, кг, не более |
| 6130-0301/001 | 3 | 25 | 36 | 169 | 23,825 | 24 | 32 | 8 | 10 | М10 х 1 | 10,5 | 12,5 | М6 | 59 | 20 | 18 | 4,5 | 2,0 | 2 | 1,0 | 1,0 | 0,70 |
| 6130-0291/001 | 0,71 | |||||||||||||||||||||
| 6130-0302/001 | 4 | 48 | 194 | 31,267 | 2,5 | 3 | 1,6 | 1,30 | ||||||||||||||
| 6130-0292/001 | 1,31 | |||||||||||||||||||||
| 6130-0303/001 | 3 | 32 | 36 | 174 | 23,825 | 31 | 36 | 14 | 64 | 2,0 | 1,0 | 0,88 | ||||||||||
| 6130-0293/001 | 0,89 | |||||||||||||||||||||
| 6130-0304/001 | 4 | 48 | 204 | 31,267 | 2,5 | 1,6 | 1,54 | |||||||||||||||
| 6130-0294/001 | 1,55 | |||||||||||||||||||||
| 6130-0305/001 | 5 | 63 | 234 | 44,399 | 3,0 | 5 | 2,0 | 1,6 | 2,60 | |||||||||||||
| 6130-0295/001 | 2,61 | |||||||||||||||||||||
| 6130-0306/001 | 4 | 45 | 48 | 212 | 31,267 | 44 | 40 | 10 | 16 | М12 х 1,25 | 12,5 | 15,0 | М8 | 77 | 25 | 23 | 6,0 | 2,5 | 1,6 | 1,0 | 1,97 | |
| 6130-0296/001 | 1,98 | |||||||||||||||||||||
| 6130-0307/001 | 5 | 63 | 252 | 44,399 | 3,0 | 2,0 | 1,6 | 3,22 | ||||||||||||||
| 6130-0297/001 | 3,23 |
Корпус 6130-0291/001 ГОСТ 13336-67
1.2. (Измененная редакция, Изм. № 1, 2.)
2.1. Материал — сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
2.2 Твердость — HRC_{\text{э}} 41,5 ... 46,5.
2.1, 2.2. (Измененная редакция, Изм. № 2.)
2.3. Допуск симметричного расположения паза для крепления хвостовика относительно конуса — 0,2 мм.
2.4. Допуск симметричного расположения отверстия под штифт относительно цилиндрической поверхности диаметра d — 0,1 мм.
2.5. Допуск радиального биения наружной поверхности диаметра d относительно конуса — 0,03 мм.
2.3 — 2.5. (Измененная редакция, Изм. № 1.)
2.6. Неуказанные предельные отклонения размеров: отверстий — Н14, валов — h14, остальных — \pm \frac{t_{2}}{2} .
(Измененная редакция, Изм. № 2.)
2.7. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 7Н по ГОСТ 16093-81.
(Измененная редакция, Изм. № 1.)
2.8 Фаски под резьбу — по ГОСТ 10549-80.
2.9 Размеры конусов инструментов — по ГОСТ 25557-82.
2.10. Размеры пазов для крепления инструмента клином — по ГОСТ 24644-81.
(Измененная редакция, Изм. № 1, 2.)

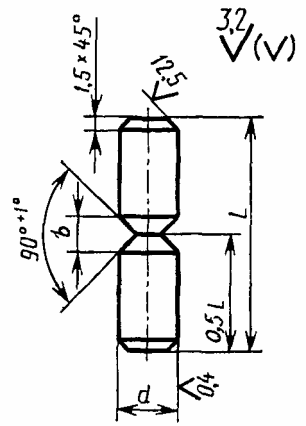

3. Конструкция и размеры штифтов (дет. 2) должны соответствовать указанным на черт. 3 и в табл. 3.
| Обозначение штифтов | d (поле допуска f7) | b | L | Масса, кг, не более |
| 6130-0291/002 | 10 | 5 | 40 | 0,02 |
| 6130-0293/002 | 14 | 50 | 0,04 | |
| 6130-0296/002 | 16 | 6 | 65 | 0,10 |
(Измененная редакция, Изм. № 2.)
3.1 Материал — сталь марки 40Х по ГОСТ 4543-71.
3.2 Твердость — HRC_{\text{э}} 46,5 ... 51,5.
(Измененная редакция, Изм. № 2.)
3.3. Неуказанные предельные отклонения размеров: отверстий — H14, валов — hl4, остальных — \pm \frac{t_{2}}{2} .
(Измененная редакция, Изм. № 1, 2.)

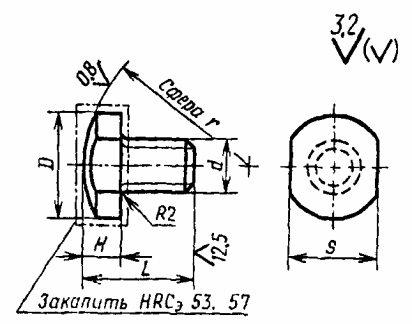

4. Конструкция и размеры упоров (дет. 3) должны соответствовать указанным на черт. 4 и в табл. 4.
| Обозначение опор | d 8q | D | L | H (пред. откл. +/- 0,1) | S | r | Масса, кг, не более |
|---|---|---|---|---|---|---|---|
| 6130-0291/003 | М10 х 1 | 20 | 20 | 6 | 17 | 32 | 0,02 |
| 6130-0296/003 | MI2 х 1,25 | 25 | 25 | 8 | 19 | 38 | 0,04 |
(Измененная редакция, Изм. № 2.)
4.1 Материал — сталь марки У7 по ГОСТ 1435-74.
4.2. Неуказанные предельные отклонения размеров: валов — h14, остальных — \pm \frac{t_{2}}{2} .
(Измененная редакция, Изм. № 2.)
4.3. Резьба — по ГОСТ 24705-81. Поле допуска резьбы — 8q по ГОСТ 16093-81.
(Измененная редакция, Изм. № 1.)
