ГОСТ 12840-80. Межгосударственный стандарт. Замки предохранительные для однорогих крюков. Типы и размеры

(утв. и введен в действие Постановлением Госстандарта СССР от 31.01.1980 № 491)

(ред. от 01.07.1990)

от 31 января 1980 г. № 491

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАМКИ ПРЕДОХРАНИТЕЛЬНЫЕ ДЛЯ ОДНОРОГИХ КРЮКОВ

ТИПЫ И РАЗМЕРЫ

Safely locks for single hooks. Type and dimensions

1. Разработан и внесен Министерством тяжелого машиностроения СССР.

Разработчики: А.С. Липатов, Н.И. Ивашков, Н.М. Колпаков.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 31.01.1980 № 491.

3. Взамен ГОСТ 12840-73.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 1050-88	Приложение (п. 2.11)
ГОСТ 2590-88	Приложение (п. 2.8)
ГОСТ 6627-74	3, Приложение (пп. 2, 2.13)
ГОСТ 7417-75	Приложение (п. 2.8)
ГОСТ 9389-75	Приложение (п. 1.5)
ГОСТ 9467-75	Приложение (пп. 2.2, 2.4)
ГОСТ 10299-80	Приложение (пп. 2, 2.12)
ГОСТ 10304-80	Приложение (пп. 2, 2.12)
ГОСТ 10774-80	Приложение (пп. 2, 2.1)
ГОСТ 15150-69	1
ГОСТ 19903-74	Приложение (пп. 1.2, 2.9)
ГОСТ 19904-90	Приложение (пп. 1.2, 2.9)

5. Снято ограничение срока действия Постановлением Госстандарта от 25.07.1990 № 2262.

6. Переиздание (декабрь 1998 г.) с Изменениями № 1, 2, утвержденными в марте 1982 г., июле 1990 г. (ИУС 7-82, 11-90).

1. Настоящий стандарт распространяется на предохранительные замки для однорогих кованых и штампованных крюков климатического исполнения У по ГОСТ 15150, применяемых в грузоподъемных машинах общего назначения.

Стандарт не распространяется на предохранительные замки для крюков, предназначенных для работы во взрывоопасной среде, а также для грузоподъемных машин специального назначения.

2. Предохранительные замки должны быть изготовлены следующих типов:

1 — замки пружинного замыкания;

2 — замки, замыкающиеся под действием собственной массы.

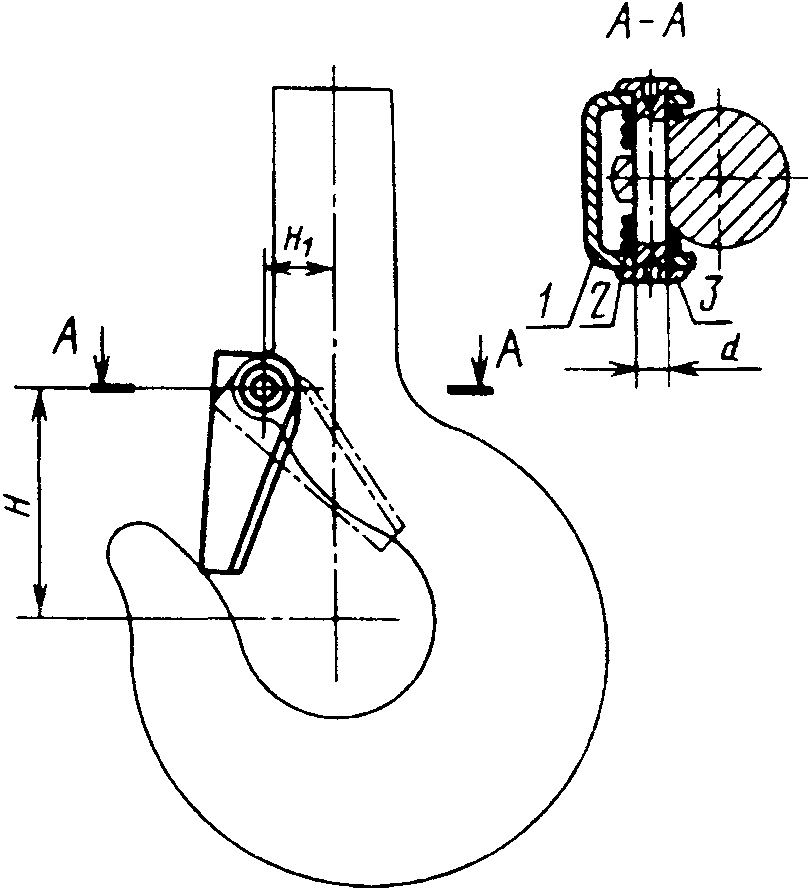

3. Присоединительные размеры замка типа 1 к крюку по ГОСТ 6627 (исполнение 2) должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Примечание. Чертеж не определяет конструкцию замка.

Таблица 1

мм

Номер замка	Координаты центра отверстия		Диаметр отверстия крюка d
	H +/- 1	H 1 +/- 1	H 14
1	26	9	4
2	28
3	31	10
4	35	12	5
5	38
6	42	15	6
7	48
8	56	18	8
9	60	21
10	65
11	78	25	10
12	82	28
13	92	32	12
14	105	35

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

Пример условного обозначения предохранительного замка номер 7 типа 1:

Замок 7-1 ГОСТ 12840-80.

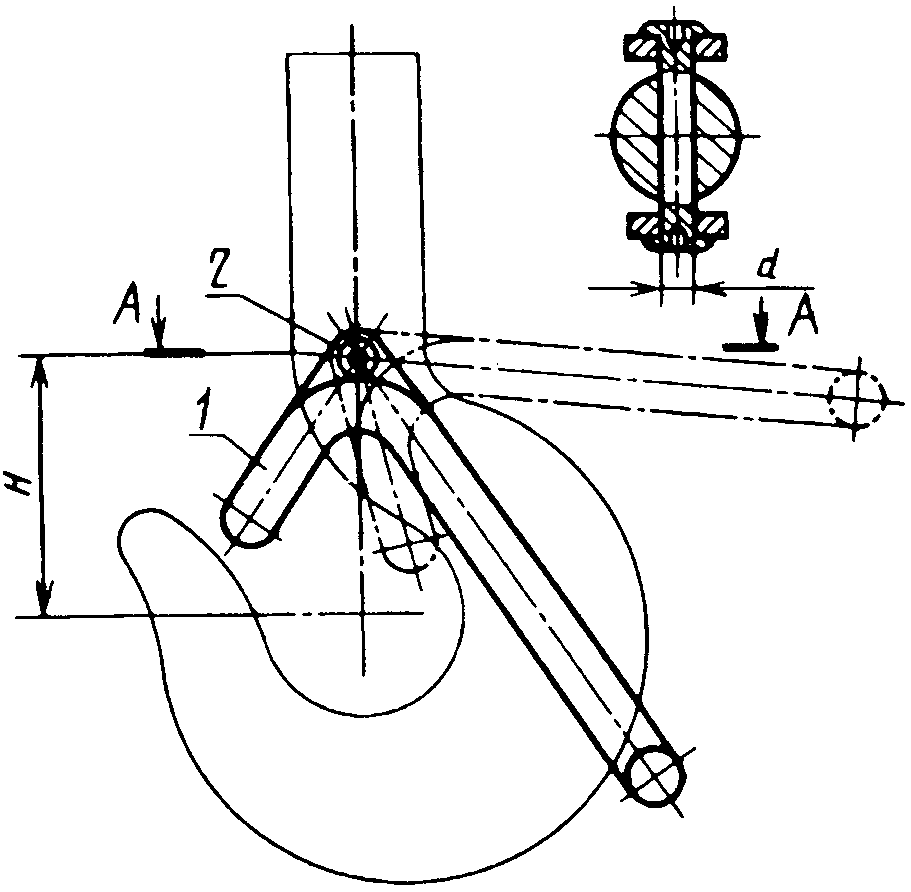

4. Присоединительные размеры замка типа 2 к крюку в случае сверления его хвостовика должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Примечание. Чертеж не определяет конструкцию замка.

Таблица 2

мм

Номер замка	Координаты центра отверстия H		Диаметр отверстия крюка d
	Номин.	Пред. откл.	H 14
1	25	+/- 1,0	3
2	26
3	30
4	32
5	38		4
6	42
7	48
8	55		6
9	60
10	75		8
11	80
12	85
13	95
14	105	+/- 1,5	10
15	120
16	130
17	150		12
18	165
19	190
20	210		16
21	240
22	260
23	300		20
24	330
25	370
26	410

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

Пример условного обозначения предохранительного замка номер 7 типа 2:

Замок 7-2 ГОСТ 12840-80.

Примеры конструкций предохранительных замков приведены в Приложении.

Рекомендуемое

КОНСТРУКЦИИ ПРЕДОХРАНИТЕЛЬНЫХ ЗАМКОВ ДЛЯ ОДНОРОГИХ КРЮКОВ

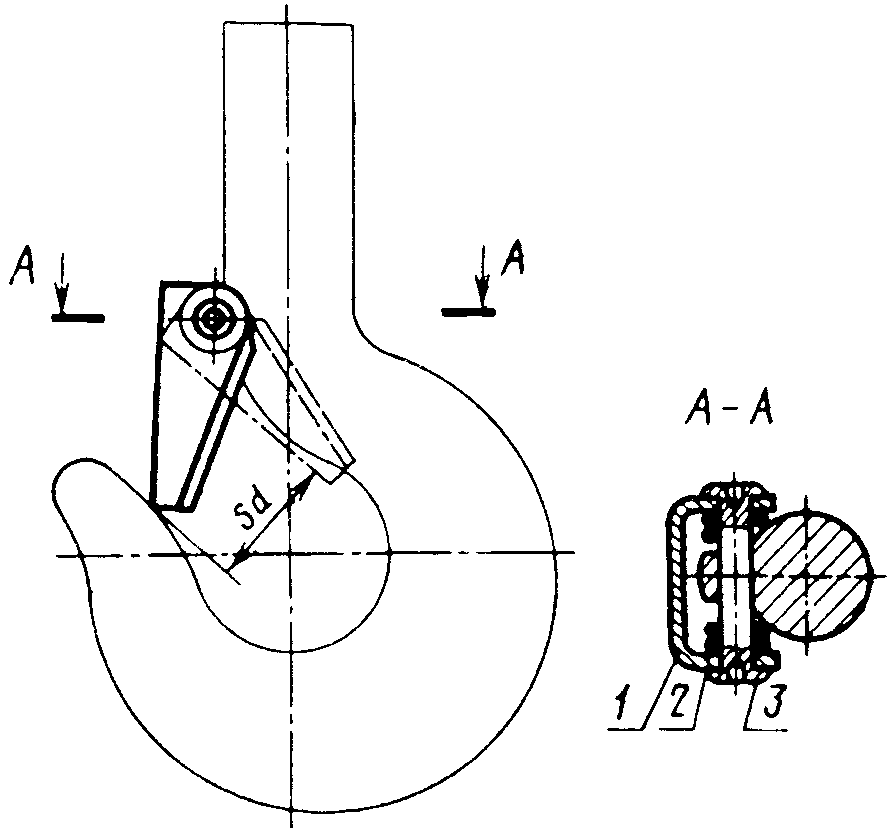

1. Пример конструкции и размеры предохранительных замков типа 1 приведены на черт. 1 - 3 и в табл. 1 - 3.

Черт. 1

Таблица 1

Номер замка	Sd, мм	Масса, г	Дет. 1	Дет. 2	Дет. 3 по ГОСТ 10774-80
1	12	13	1-1/1	1-1/2	4h11 x 25
2	14	16	2-1/1
3	16	18	3-1/1		4h11 x 30
4	19	31	4-1/1	4-1/2	5h11 x 36
5	21	35	5-1/1
6	23	45	6-1/1	6-1/2	6h11 x 36
7	27	49	7-1/1
8	30	81	8-1/1	8-1/2	8h11 x 45
9	33	87	9-1/1		8h11 x 50
10	37	104	10-1/1
11	41	183	11-1/1	11-1/2	10h11 x 55
12	47	205	12-1/1		10h11 x 60
13	51	294	13-1/1	14-1/2	12h11 x 70
14	62	321	14-1/2

(Измененная редакция, Изм. № 2).

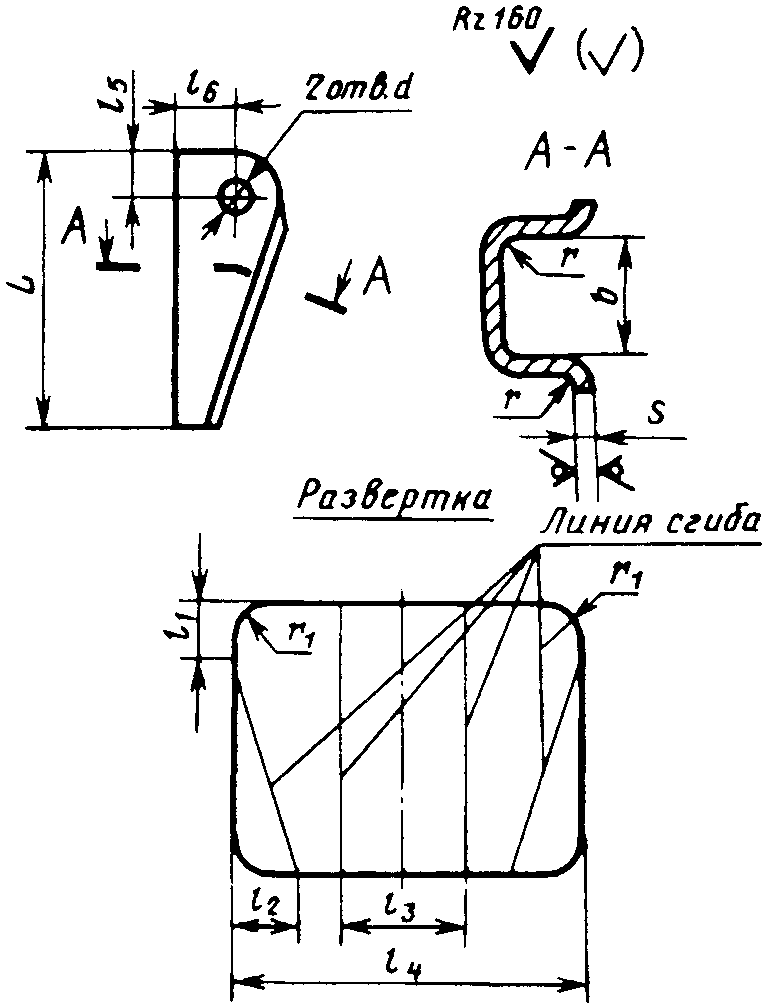

1.1. Конструкция и размеры защелки указаны на черт. 2 и в табл. 2.

Деталь 1. Защелка

Черт. 2

Таблица 2

мм

Обозначение	b +1	d H 14	L	l 1	l 2	l 3	l 4	l 5	l 6	S	r	r 1	Масса, г
1-1/1	18	4	26	8	6	18	37	4	7	1,5	1,5 — 3,0	4	10,5
2-1/1			28										13,0
3-1/1	22		31			22	41						15,0
4-1/1	24	5	35	10	8	24	48	5	9	2,0	2,0 — 4,0	5	26,0
5-1/1			38										29,0
6-1/1	28	6	43	12	10	28	54	6				6	36,5
7-1/1			48										41,0
8-1/1	35	8	58	16	12	35	69	8	11			8,0	63,0
9-1/1	40					40	74						67,0
10-1/1			62										84,0
11-1/1	45	10	75	20	15	45	87	10	14	3,0	3,0 — 5,0	10	152,0
12-1/1	50		78			50	92						167,0
13-1/1	60	12	92	24		60	110	12	16			12	235,5
14-1/1			102										262,0

Пример условного обозначения защелки для замка номер 7 типа 1:

Защелка 7-1/1 ГОСТ 12840-80.

1.2. Материал защелки — листовая сталь по ГОСТ 19903 и ГОСТ 19904.

1.3 Отклонение от соосности отверстий защелки — не более 0,25 мм.

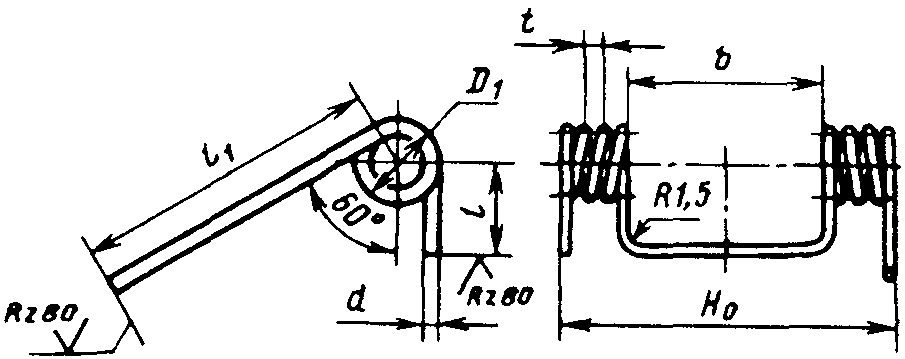

1.4 Конструкция и размеры пружины указаны на черт. 3 и в табл. 3.

Деталь 2. Пружина

Черт. 3

Таблица 3

Размеры в мм

Обозначение	D 1	d	H 0	b +1	l +/- 1	l 1 +2	t	Масса, г
1-1/2	7	0,8	22	9	8	18	2	0,6
4-1/2	8		25	12		25		0,8
6-1/2	9	1,0	32	12	10	32	3	1,4
8-1/2	11		39	20	12	45		1,7
11-1/2	13	1,2	50	25	14	50	4	3,1
14-1/2	15		60	35	16			3,7

Пример условного обозначения защелки для замка номер 7 типа 1:

Пружина 6-1/2 ГОСТ 12840-80.

1.5. Материал пружины — стальная углеродистая пружинная проволока 1-го класса нормальной точности по ГОСТ 9389.

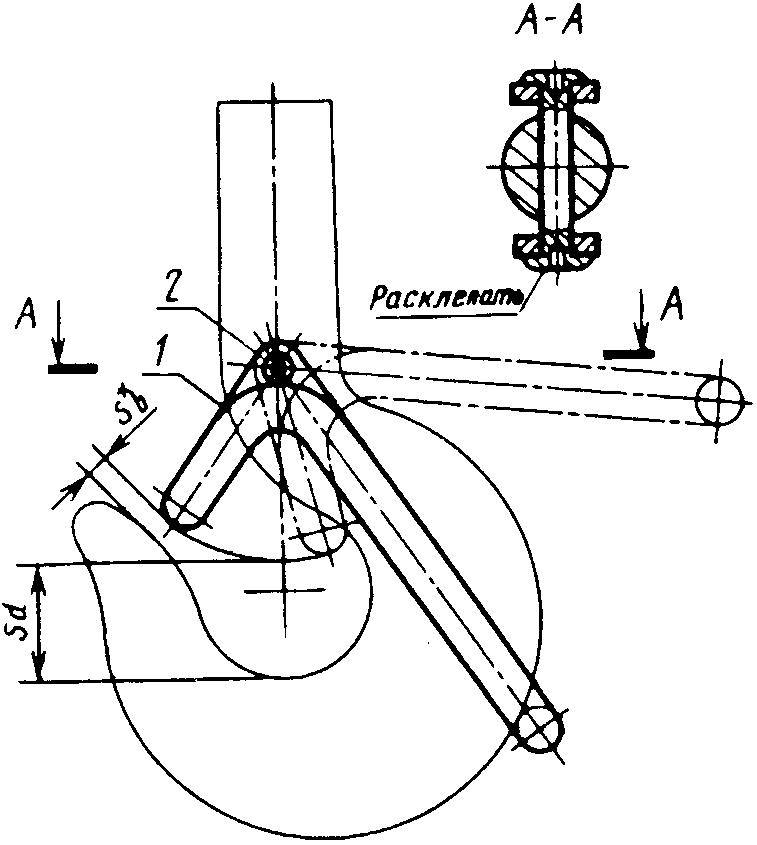

2. Пример конструкции и размеры предохранительных замков типа 2 приведены на черт. 4 - 6 и в табл. 4 - 6.

---

Таблица 4

Номер замка	Sd	Sb	Масса, кг,	Дет. 1	Дет. 2
	мм		не более		Заклепка по ГОСТ 10299, ГОСТ 10304	Штифт
						по ГОСТ 10774	по черт. 6
1	13	2	0,03	1-2/1	-	3h11 x 30	-
2	15			2-2/1
3	16			3-2/1	3 x 36.00	-
4	20	5	0,04	4-2/1
5	22			5-2/1
6	24		0,08	6-2/1	-	4h11 x 40
7	28	7	0,09	7-2/1
8	30		0,22	8-2/1		6h11 x 55
9	34		0,24	9-2/1
10	38		0,28	10-2/1
11	42		0,46	11-2/1		8h11 x 70
12	45	10	0,52	12-2/1		8h11 x 80
13	50		0,58	13-2/1
14	60	15	1,06	14-2/1		10h11 x 90
15	66		1,20	15-2/1		10h11 x 100
16	73		1,23	16-2/1
17	75		2,37	17-2/1		12h11 x 120
18	90	20	2,63	18-2/1
19	100		2,97	19-2/1		12h11 x 140
20	110		5,61	20-2/1		16h11 x 160
21	120		6,59	21-2/1		16h11 x 180
22	130	22	7,16	22-2/1		16h11 x 200
23	150		12,31	23-2/1		-	23-2/2
24	170	25	13,61	24-2/1			24-2/2
25	190	35	15,07	25-2/1			25-2/2
26	200	40	16,50	26-2/1			26-2/2

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

(Измененная редакция, Изм. № 2).

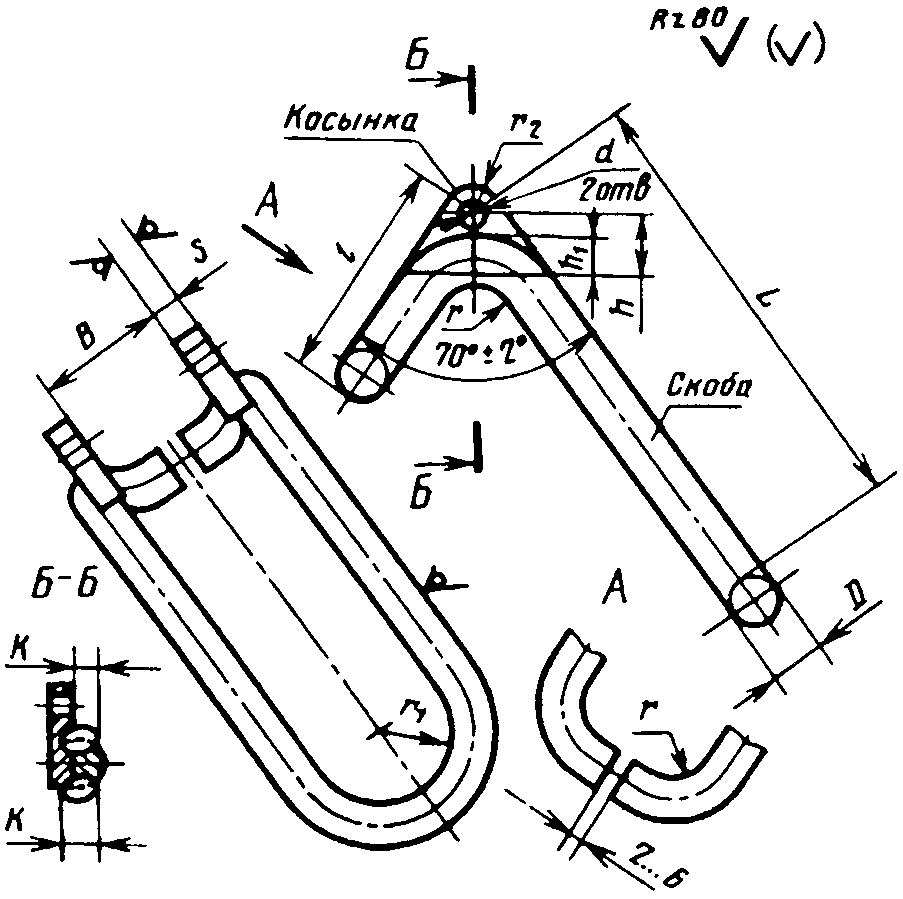

Таблица 5

мм

Обозначение	L	l	B	D	d H	r +/- 2,0	r 1	r 2	h	h 1	K, не более	S	Масса, кг, не более
	H 16				14		+/- 2,0
1-2/1	48	22	17	4	3	8	9	3	7	3	2	2	0,02
2-2/1	52	23											0,03
3-2/1	55	27	20				11
4-2/1	65		22	6		10	12		9			3	0,04
5-2/1	70	32
6-2/1	80	36	28		4		15	4	10	5			0,08
7-2/1	95	40											0,09
8-2/1	105	48	34	10	6	14	18	6	16	8	3	5	0,21
9-2/1	115	51	38				20						0,23
10-2/1	130	65											0,27
11-2/1	140	68	45	12	8	20	24	8	20	9		6	0,43
12-2/1	160	72	50				26						0,49
13-2/1	180	83	58				30						0,55
14-2/1	200	87	62	16	10	24	32	10	26	12	4	8	1,01
15-2/1	230	102	70				36						1,14
16-2/1	250	112	72				40						1,17
17-2/1	290	135	90	20	12	30	48	12	32	15	5	10	2,26
18-2/1	330	140	92				50						2,27
19-2/1	370	165	105				55						2,85
20-2/1	410	185	120	26	16	40	63	16	42	20	6	12	5,38
21-2/1	470	215	135				70						6,32
22-2/1	520	235	150				80						6,86
23-2/1	600	270	175	32	20	50	90	20	52	24	8	16	11,78
24-2/1	670	295	195				95						13,06
25-2/1	750	330	220	40			110		60	32			23,00
26-2/1	800	370	230				115						25,00

Пример условного обозначения скобы для замка номер 7 типа 2:

Скоба — 7-2/1 ГОСТ 12840-80.

Примечание. Допускается увеличение диаметра D на 20% по сравнению с указанным в таблице.

(Измененная редакция, Изм. № 1).

2.2. Косынка должна быть приварена по контуру прилегания электродами типа Э-42 по ГОСТ 9467.

2.3. Допускается цельноштампованный вариант изготовления скобы (штамповку скобы и косынки производить одновременно из круга), а также изготовление скобы методом точного литья.

2.4. Допускается изготовлять скобу без разъема и из нескольких частей с заваркой стыков электродами типа Э-42 по ГОСТ 9467.

2.5. Допускается увеличивать размер l до полного перекрытия зева крюка.

2.6 Отклонение от соосности отверстий — не более 0,25 мм.

2.7. Отклонение от перпендикулярности осей отверстий относительно плоскости симметрии скобы — не более 1,0 мм.

2.8. Материал скобы — горячекатаная круглая сталь по ГОСТ 2590 или калиброванная круглая сталь по ГОСТ 7417.

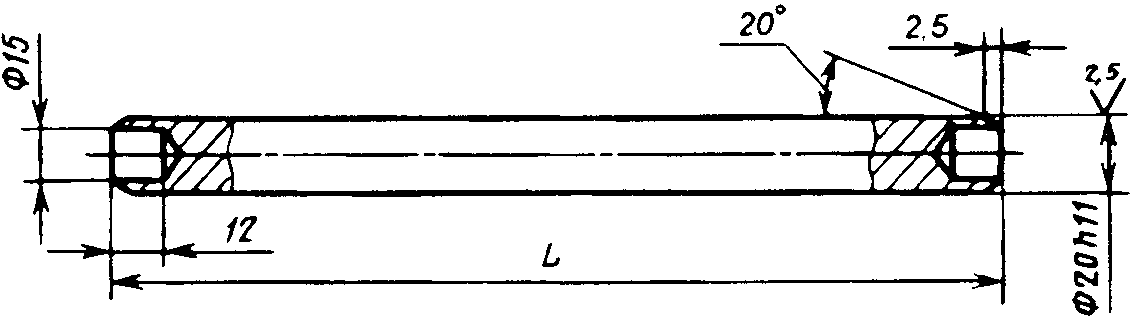

2.10. Конструкция и размеры штифтов для замков номеров 23 — 26 указаны на черт. 6 и в табл. 6.

Черт. 6

Таблица 6

Обозначение	L, мм	Масса, кг
23-2/2	230	0,53
24-2/2	240	0,55
25-2/2	265	0,61
26-2/2	275	0,63

Пример условного обозначения штифта для замка номер 23 типа 2:

Штифт 23-2/2 ГОСТ 12840-80.

2.11. Штифты должны быть изготовлены из стали марки 45 по ГОСТ 1050 без покрытия.

По требованию потребителя должно производиться антикоррозионное покрытие штифтов.

(Измененная редакция, Изм. № 1).

2.12. Допускается заменять штифты заклепками по ГОСТ 10299 и ГОСТ 10304.

2.13. При необходимости полного перекрытия зева крюка без потерь проходного размера и при наличии свободного места на хвостовой части крюка на крюках типа А по ГОСТ 6627 допускается укреплять замки при помощи хомута.

3. Предельные отклонения размеров, не указанные на чертежах, должны быть: охватывающих — по H14; охватываемых — h14; прочих — по \pm \frac{IT14}{2} .

---
