ГОСТ 7417-75. Сталь калиброванная круглая. Сортамент

(утв. Постановлением Госстандарта СССР от 04.04.1975 № 865)

(ред. от 01.03.1989)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 7417-57"]:::rst
  n1["ГОСТ 7417-75"]:::doc
  click n1 "https://bukva.ai/docs/gost-7417-75" "ГОСТ 7417-75. Сталь калиброванная круглая. Сортамент (утв. Постановлением Госстандарта СССР от 04.04.1975 N 865)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 4 апреля 1975 г. № 865

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАЛЬ КАЛИБРОВАННАЯ КРУГЛАЯ

СОРТАМЕНТ

Calibrated round steel. Dimensions

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: И.Н. Недовизий, А.М. Павлов, Б.М. Минц.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов при Совете Министров СССР от 04.04.75 № 865.

3. Взамен ГОСТ 7417-57.

5. Переиздание (декабрь 1990 г.) с Изменениями № 1, 2, утвержденными в декабре 1986 г. и марте 1989 г. (ИУС 4-87, 5-89).

6. Срок действия продлен до 01.01.1997 Постановлением Госстандарта СССР от 30.12.1986 № 4589.

1. Настоящий стандарт распространяется на калиброванную холоднотянутую или холоднокатаную сталь круглого сечения диаметром от 3 до 100 мм.

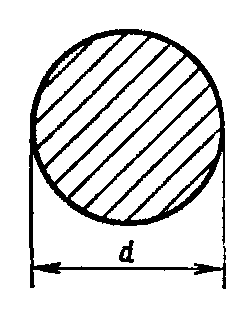

2. Диаметры стали и предельные отклонения по ним должны соответствовать указанным на чертеже и в табл. 1.

Таблица 1

Примечания. 1. Калиброванная сталь, предназначенная для холодной высадки, с техническими требованиями по ГОСТ 10702-78, кроме размеров, предусмотренных табл. 1, должна поставляться следующих размеров (диаметров) в миллиметрах: 4,35; 4,42; 4,70; 5,27; 5,70; 7,27; 7,4; 8,94; 9,10; 9,65; 10,65; 10,72; 11,10; 11,60; 12,56; 12,90; 13,60; 14,56; 14,90; 15,60; 16,24; 16,90; 18,24; 18,90; 19,55; 20,24; 21,55; 21,90; 22,55; 22,80; 23,55; 24,90; 25,20; 25,55; 26,55; 27,40; 27,58; 28,55; 29,55; 33,25; 33,90; 34,60; 35,55; 38,93; 39,90; 44,60; 45,89.

2. Площадь поперечного сечения и масса 1 м прутка вычислены по номинальному размеру; при этом плотность стали принята равной 7,85 г/см3.

3. По требованию потребителей калиброванную сталь изготовляют диаметров, не указанных в табл. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.

4. По требованию потребителей прутки диаметром 7,5 мм изготовляют с предельными отклонениями — 0,015 мм.

3. Овальность сечения (разность между наибольшим и наименьшим диаметром одного сечения) не должна превышать предельных отклонений по диаметру, указанных в табл. 1. По требованию потребителя овальность сечения не должна превышать половины предельного отклонения по диаметру.

1 — 3. (Измененная редакция, Изм. № 1, 2).

4. Сталь диаметром 5 мм и выше изготавливается в прутках, диаметром менее 5 мм изготавливается в прутках по согласованию изготовителя с потребителем.

По требованию потребителя сталь диаметром по 25 мм включительно должна изготовляться в мотках. По согласованию потребителя с изготовителем в мотках может изготовляться сталь диаметром свыше 25 мм.

5. В зависимости от назначения прутки изготовляются:

мерной длины;

кратной мерной длины;

немерной длины.

6. Прутки изготовляются длиной:

от 2 до 6,5 м из качественной углеродистой, автоматной, низколегированной и легированной стали;

от 1,5 до 6,5 м — из высоколегированной стали.

По согласованию изготовителя с потребителем допускается изготовлять прутки больших длин.

7. При изготовлении прутков немерной длины допускается наличие прутков длиной не менее 1,5 м из качественной углеродистой, автоматной, низколегированной и легированной стали и не менее 1 м из высоколегированной стали в количестве не более 10% массы партии.

8. (Исключен, Изм. № 1).

9. Предельные отклонения по длине прутков мерной или кратной мерной длины не должны быть более:

+30 мм — при длине прутков до 4 м;

+50 мм — при длине прутков свыше 4 м.

По требованию потребителей предельные отклонения по длине прутков мерной или кратной мерной длины не должны превышать +10 мм.

(Измененная редакция, Изм. № 1).

10. Кривизна прутков не должна превышать значений, указанных в табл. 2.

Таблица 2

Для прутков диаметром до 25 мм с полем допуска h10 и h11 по требованию потребителя кривизна на 1 м длины не должна превышать 1 мм.
