ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЮКИ ОДНОРОГИЕ. ЗАГОТОВКИ

ТИПЫ. КОНСТРУКЦИЯ И РАЗМЕРЫ

Single hooks. Blanks. Types. Construction and dimensions

Группа Г86

Постановлением Государственного комитета стандартов Совета Министров СССР от 16 июля 1974 г. № 1688 срок введения установлен

Проверен в 1985 г. Постановлением Госстандарта № 978 от 04.04.1985 срок действия продлен

Переиздание (август 1985 г.) с Изменениями № 1, 2, утвержденными в декабре 1984 г., апреле 1985 г. (ИУС 3-85, 7-85).

Настоящий стандарт распространяется на заготовки однорогих крюков с цилиндрическим хвостиком, изготовляемых методом горячей штамповки (ГШ) и методом свободной ковки (СК) и применяемых в грузоподъемных машинах и механизмах.

1. ТИПЫ

1.1 Заготовки однорогих крюков должны изготовляться следующих типов:

А — с коротким хвостиком;

Б — с длинным хвостиком.

Каждый тип должен изготовляться в следующих исполнениях:

1 — без прилива;

2 — с приливом.

1.2 Заготовки однорогих крюков должны изготовляться номеров 1 — 26.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ

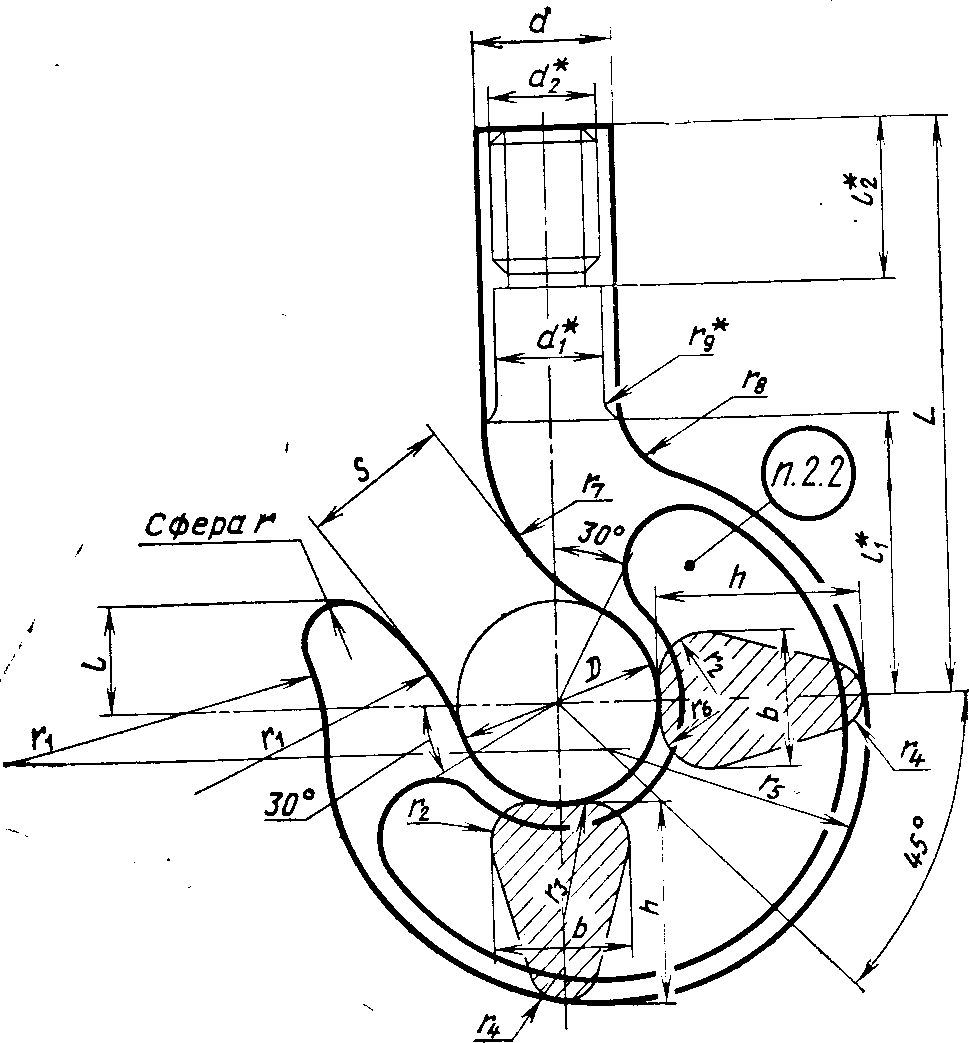

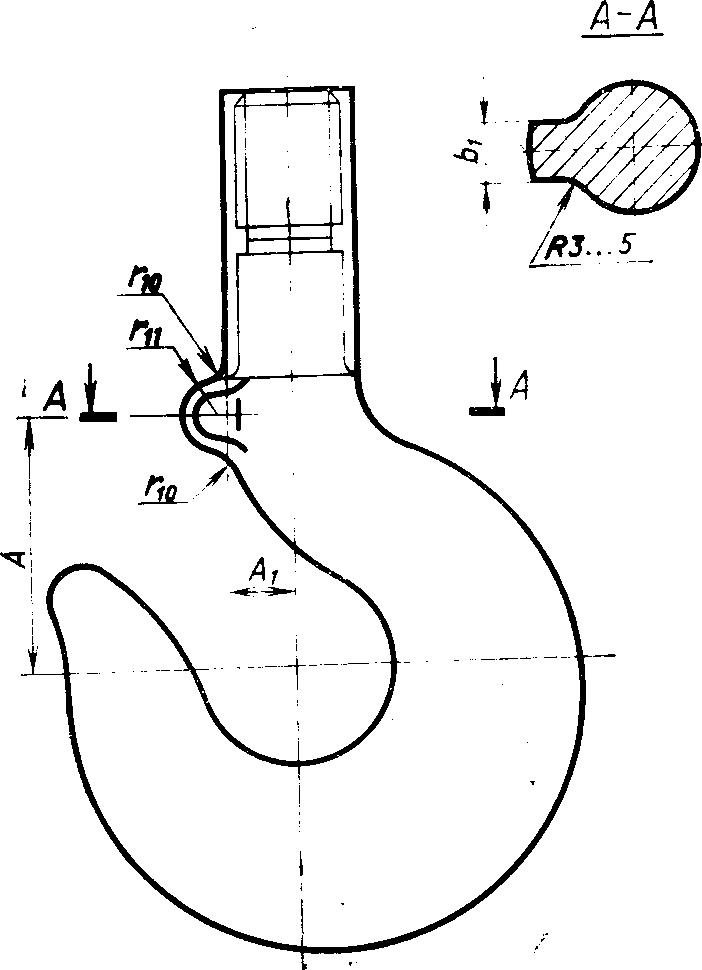

2.1. Конструкция и размеры заготовок однорогих крюков должны соответствовать указанным на чертеже и в таблице.

• Размеры для справок.

Размеры в мм

Размеры в мм

Размеры в мм

Размеры в мм

Размеры в мм

Размеры в мм

Примечания: 1. Размер r_{4} указан для изготовления заготовок крюков методом горячей штамповки.

2. Допускается отгиб носика крюка до 6 мм для крюков номеров 1 — 14 и до 10 мм для крюков номеров 15 — 26 в плоскости, перпендикулярной плоскости чертежа.

3. Длина L указана без припуска для проверки механических свойств металла.

4. Допускается для грузоподъемных машин и механизмов, у которых группа режима работы механизма подъема 6М, весьма тяжелого режима работы, длину L заготовок крюков типа Б увеличивать на 150 мм, не более.

5. По заказу потребителя заготовки крюков номеров 1 — 14 допускается изготовлять без прилива.

6. Предельные отклонения размеров, не указанные в таблице, должны выполняться:

для заготовок крюков, изготовляемых методом горячей штамповки, — по ГОСТ 7505-74.

7. При изготовлении заготовок крюков ковкой радиусы, служащие для построения и образования конфигурации крюка, не являются сдаточными параметрами. Допуски определяются изготовителем.

8. Допускается вместо радиусов r_{3} и r_{6} прямая площадка.

9. Для размеров l, b_{1} , A, A_{1} заготовок крюков, получаемых методом свободной ковки, предельные отклонения соответствуют предельным отклонениям размера D соответствующего номера заготовки.

(Измененная редакция, Изм. № 1, 2).

Пример условного обозначения заготовки крюка номер 10, типа А, исполнения 2:

Заготовка крюка 10А-2 ГОСТ 6627-74.

2.2. Технические требования, методы испытаний, маркировка и транспортирование — по ГОСТ 2105-75.

2.3. Грузоподъемность крюков должна соответствовать величинам, указанным в обязательном Приложении.

(Измененная редакция, Изм. № 2).

Приложение

НАИБОЛЬШАЯ ГРУЗОПОДЪЕМНОСТЬ КРЮКОВ, т

(Измененная редакция, Изм. № 2).
