ГОСТ 1147-80 (СТ СЭВ 2331-89). Государственный стандарт Союза ССР. Шурупы. Общие технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 30.06.1980 № 3274)
(ред. от 01.05.1990)
Примечание
Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения технического регламента о безопасности машин и оборудования, а также для осуществления оценки соответствия (Распоряжение Правительства РФ от 05.08.2010 № 1328-р).
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 1147-70*"]:::rst n1["ГОСТ 1147-80"]:::doc click n1 "https://bukva.ai/docs/gost-1147-80" "ГОСТ 1147-80. Государственный стандарт Союза ССР. Шурупы. Общие технические условия (утв. и введен в действие Постановлением Госстандарта СССР от 30.06.1980 N 3274)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 30 июня 1980 г. № 3274
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Wood screws. General specifications
(СТ СЭВ 2331-89)
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: И.Н. Недовизий, К.Г. Залялютдинов, В.Г. Вильде, И.В. Барышева, Р.В. Жирова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.06.1980 № 3274.
3. Стандарт полностью соответствует СТ СЭВ 2331-89.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 9.301-86 | 1.3.2 |
| ГОСТ 9.302-88 | 3.4 |
| ГОСТ 9.303-84 | 1.3.1 |
| ГОСТ 1050-88 | 1.2 |
| ГОСТ 1759.0-87 | 1.3 |
| ГОСТ 1759.1-82 | 1.4, 3.3 |
| ГОСТ 1759.2-82 | 1.5, 3.1 |
| ГОСТ 5632-72 | 1.2 |
| ГОСТ 5663-79 | 1.2 |
| ГОСТ 10702-78 | 1.2 |
| ГОСТ 12920-67 | 1.2 |
| ГОСТ 15527-70 | 1.2 |
| ГОСТ 17769-83 | 2.1 |
| ГОСТ 18160-72 | 4.1 |
6. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95).
7. Переиздание (октябрь 1997 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1981 г., июле 1988 г., мае 1990 г. (ИУС № 3-82, 2-88, 8-90).
Настоящий стандарт распространяется на шурупы класса точности B с потайной, полупотайной, полукруглой и шестигранной головками.
Стандарт полностью соответствует СТ СЭВ 2331-89.
(Измененная редакция, Изм. № 3).
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Шурупы должны изготовляться в соответствии с требованиями настоящего стандарта и требованиями размерных стандартов.
1.2 Шурупы должны изготовляться:
из углеродистых сталей марок 08 кп, 10 кп по ГОСТ 10702, ГОСТ 1050 и ГОСТ 5663;
из коррозионно-стойких сталей по ГОСТ 5632;
из латуни по ГОСТ 12920 и ГОСТ 15527.
По соглашению между изготовителем и потребителем допускается изготовлять шурупы из других материалов с механическими свойствами не ниже, чем у вышеуказанных материалов.
1.2.1 Настоящий стандарт устанавливает следующие условные обозначения материалов:
углеродистые стали .......................... 0
коррозионно-стойкие стали ................... 2
латуни ...................................... 3
1.3. Шурупы следует изготовлять с покрытием либо без покрытия. Виды покрытий и их условные обозначения — по ГОСТ 1759.0.
(Измененная редакция, Изм. № 2).
1.3.1 Выбор толщины покрытий — по ГОСТ 9.303.
(Измененная редакция, Изм. № 3).
1.3.2. Технические требования к внешнему виду покрытий — по ГОСТ 9.301.
1.4. Поле допуска на диаметр стержня шурупа — h14, на длину стержня шурупа — js17.
Допуск параллельности стенок прямого шлица относительно оси стержня 0,0875 глубины прямого шлица.
Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей шурупов — по ГОСТ 1759.1 для изделий класса точности B.
(Измененная редакция, Изм. № 2).
1.5 Дефекты поверхности шурупов — по ГОСТ 1759.2. На поверхности шурупов также не допускаются:
риски, выводящие размеры шурупов за предельные отклонения;
наличие частично подрезанных, утолщенных и надорванных участков резьбы суммарной длиной, превышающей 10% длины резьбы по винтовой линии;
ржавчина, не смываемая керосином.
(Измененная редакция, Изм. № 2).
1.6 На шурупах не допускаются:

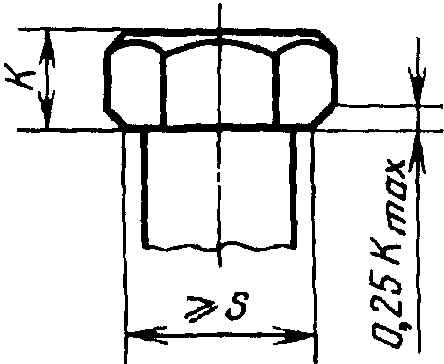

притупление ребер шестигранника к опорной поверхности более 0,25 высоты головки (черт. 10);
скругление ребер шестигранника, выводящее диаметр описанной окружности за предельные отклонения;
скругление пояска головок шурупов, выводящее диаметры головок за предельное отклонение;
недопрессовка в виде среза вершины полукруглой и полупотайной головки, если диаметр площадки среза превышает 40% номинального диаметра головки. Недопрессовка не должна выводить высоту головки за предельное отклонение;
при изготовлении головки со шлицем методом холодной высадки уменьшение минимального диаметра головки в направлении шлица, превышающее:
для шурупов с диаметром резьбы до 2 мм включ. — 0,3 мм;
для шурупов с диаметром резьбы от 2,5 до 5 мм включ. — 0,6 мм;
для шурупов с диаметром резьбы св. 5 мм — 0,7 мм;
при прорезке шлица — увеличение номинального диаметра головки по оси шлица, превышающее 0,1 мм;
утолщение диаметра стержня под головкой шурупов более:
0,05 мм на длине до 5 мм — для шурупов диаметром до 16 мм;
0,1 мм на длине до 8 мм — для шурупов диаметром 20 мм;

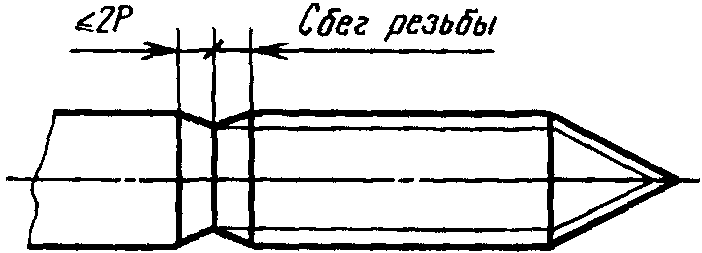

гладкая конусовидная часть между концом сбега и безрезьбовой частью у стержня (черт. 11), редуцированного под накатку резьбы, длиной более двух шагов резьбы;
недорез резьбы более двух шагов резьбы (для шурупов с резьбой до головки);
увеличение наружного диаметра резьбы более чем на 0,2 мм.
(Измененная редакция, Изм. № 2, 3).
1.7. У шурупов с цилиндрической резьбовой частью последние 2 — 3 витка резьбы должны иметь неполную глубину профиля резьбы.
У шурупов, имеющих менее четырех витков резьбы, витки неполного профиля не должны превышать 30% длины резьбовой части.
(Измененная редакция, Изм. № 3).
1.6а. Резьбовая часть шурупов изготовляется цилиндрической или конической и должна иметь на конце заостренную часть (буравчик). Для шурупов с конической резьбовой частью наибольший наружный диаметр резьбы должен быть равен номинальному диаметру шурупа.
Буравчик шурупа должен иметь не менее 1,5 витков резьбы. Притупление острия буравчика для шурупов диаметром до 5 мм включ. не должно превышать 20% от диаметра стержня; для шурупов диаметром свыше 5 мм — 40% от диаметра стержня.

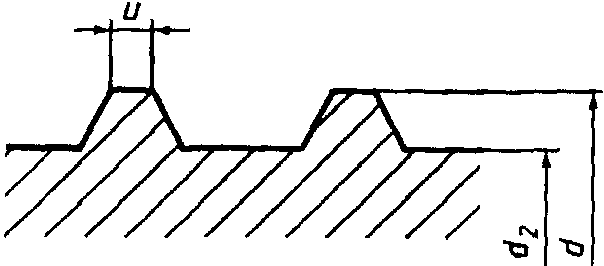

1.7а. Резьба должна быть острой. Допускается следующее притупление и вершин резьбы шурупов (черт. 12а).
1.6а, 1.7а. (Введены дополнительно, Изм. № 3).
1.8. Условное обозначение шурупов должно выполняться в соответствии со схемой, приведенной в обязательном Приложении.
2. ПРАВИЛА ПРИЕМКИ
2.1. Правила приемки шурупов — по ГОСТ 17769 для изделий степени точности B (нормальной).
3. МЕТОДЫ КОНТРОЛЯ
3.1. Контроль дефектов поверхности шурупов — по ГОСТ 1759.2.
(Измененная редакция, Изм. № 2).
3.3. Контроль размеров, отклонения формы и расположения поверхностей — по ГОСТ 1759.1.
Форма основания прямого шлица не проверяется.
(Измененная редакция, Изм. № 2, 3).
3.4. Внешний вид и толщину покрытия проверяют по ГОСТ 9.302. Выбор метода проверки толщины покрытия по усмотрению предприятия-изготовителя. Толщина покрытия должна проверяться на головке шурупа.
3.5 — 3.10. (Исключены, Изм. № 2).
3.11. Размер внутреннего диаметра нарезанной резьбы должен проверяться во впадинах витков полного профиля.
3.12. Для шурупов, изготовляемых холодной высадкой, допуски параллельности и перпендикулярности поверхностей, размеры радиусов, биение в заданном направлении, высоту сферы и конуса полупотайных головок, размеры резьбы и шероховатость поверхностей допускается не контролировать и должны обеспечиваться инструментом и технологией изготовления.
(Измененная редакция, Изм. № 3).
4. УПАКОВКА И МАРКИРОВКА
4.1. Временная противокоррозионная защита, упаковка шурупов и маркировка тары — по ГОСТ 18160.
(Измененная редакция, Изм. № 2).
Шуруп И - d x l М П Т ГОСТ Наимено- Испол- Диаметр Длина Условное Условное Толщина Обозначе- вание нение изделия изделия обозна- обозна- покрытия ние стан- изделия чение чение дарта мате- покрытия
риала
Примечания. 1. Углеродистые стали и отсутствие покрытия в обозначении не указываются.
2. При изготовлении шурупов из материала, не указанного в настоящем стандарте, в условном обозначении необходимо указать марку материала.
