ВНТП 01/87/04-84. Объекты газовой и нефтяной промышленности, выполненные с применением блочных и блочно-комплектных устройств. Нормы технологического проектирования

№ ВНТП 01/87/04-84Действующий акт

(утв. Миннефтегазстроем СССР; Мингазпромом СССР; Миннефтепромом СССР)

(ред. от 24.07.1987)

Примечание

Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567, введено в действие с 1 сентября 1987 года.

Утверждены
Миннефтегазстроем СССР;
Мингазпромом СССР;

Миннефтепромом СССР

ВЕДОМСТВЕННЫЕ НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ

ОБЪЕКТЫ ГАЗОВОЙ И НЕФТЯНОЙ ПРОМЫШЛЕННОСТИ, ВЫПОЛНЕННЫЕ С ПРИМЕНЕНИЕМ БЛОЧНЫХ И БЛОЧНО-КОМПЛЕКТНЫХ УСТРОЙСТВ

НОРМЫ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ

ВНТП 01/87/04-84

Срок введения в действие
1 апреля 1984 года

Разработали: ВНИИСТ; СПКБ Проектнефтегазспецмонтаж, ЭКБ по железобетону, СибНИПИгазстрой Миннефтегазстроя; ВНИПИтрансгаз, ЮжНИИгипрогаз, Гипроспецгаз УфВНИПИАСУгазпром Мингазпрома; Гипротрубопровод; Гипровостокнефть, ВНИПИгазпереработка, ЮжГипротрубопровод Миннефтепрома.

Внесены: ВНИИСТом Миннефтегазстроя.

Подготовлены к утверждению: ГТУ Миннефтегазстроя, УПИР Мингазпрома, УКС Миннефтепрома.

Согласовано: Госстрой СССР, ГУПО МВД СССР, Госгортехнадзор, ЦК профсоюза работников нефтяной и газовой промышленности, Минздрав СССР.

Утверждены: Министерством строительства предприятий нефтяной и газовой промышленности; Министерством газовой промышленности; Министерством нефтяной промышленности.

Введены впервые.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие нормы устанавливают требования к проектированию наземных объектов, зданий и сооружений газовой и нефтяной промышленности, гидротранспорта угля, рудных и нерудных материалов, выполненных с применением блочных и блочно-комплектных устройств (Б и БКУ, см. рекомендуемое Приложение 1). Применение Б и БКУ обусловливает снижение расхода трудовых и материальных ресурсов, уменьшение продолжительности строительства наземных объектов и издержек при их эксплуатации. Нормы разработаны в развитие нормативных документов, перечень которых приведен в справочном Приложении 6.

1.2. Нормы распространяются на проектирование в блочно-комплектном исполнении новых и реконструкцию наземных объектов следующего функционального назначения: газо- и нефтедобывающих предприятий (ГДП и НДП) — установки предварительной подготовки газа (УППГ), установки комплексной подготовки газа (УКПГ), головные сооружения (ГС), подземные хранилища газа (ПХГ) и центральные пункты сбора (ЦПС) нефти (включая блочные замерные установки и дожимные нефтенасосные станции, малогабаритные блочные установки по переработке нефтяного газа (МГБУ)), газонефтетранспортных предприятий — перекачивающие станции, компрессорные (КС) и насосные (НС) магистральных газо-, нефте- и продуктопроводов, а также газораспределительные станции (ГРС), объектов гидротранспорта угля, рудных и нерудных материалов.

1.3. Требования Норм не распространяются на кустовые базы сжиженного газа, наполнительные станции и газоперерабатывающие заводы.

1.4. Эксплуатация объектов нефтяной и газовой промышленности, выполненных с применением блочных устройств, должна производиться с соблюдением правил техники безопасности, а строительство (монтаж) этих объектов — в соответствии со «Сборником инструкций и рекомендаций по технике безопасности для строителей объектов нефтяной и газовой промышленности.»

2. ОСНОВНЫЕ ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ БЛОЧНО-КОМПЛЕКТНЫХ НАЗЕМНЫХ ОБЪЕКТОВ НЕФТЯНОЙ И ГАЗОВОЙ ПРОМЫШЛЕННОСТИ

2.1. Для достижения максимальной экономической эффективности от применения блочных и блочно-комплектных устройств необходимо вести проектирование наземного объекта по всей совокупности функциональных блоков (Ф-блоков) и инфраструктуры (модель наземного объекта приведена в справочном Приложении 2).

Примечание. В некоторых случаях для наземных объектов, работающих с резко меняющимися в течение ограниченного периода времени параметрами входов или выходов (например, газонефтедобывающие предприятия, газораспределительные станции), целесообразно проектировать целиком систему, включающую будущие изменения параметров.

2.2 При проектировании объекта, упомянутого в п. 2.1, должны выполняться требования:

2.2.1. надежной и безопасной эксплуатации блочных устройств (как в части пожарной, так и санитарно-гигиенической);

2.2.2. перенесения максимального объема строительно-монтажных работ на промышленные, сборочно-комплектовочные предприятия и базы строительной индустрии;

2.2.3. четкого разделения работ нулевого цикла с наземным или надземным расположением коммуникаций.

2.3. Основными средствами для реализации требований, указанных в п. 2.2, являются совершенствования в области управления, организации, технологии и техники, конструктивно-компоновочных решений отдельных блочных устройств и объектов в целом, эксплуатации проектируемого наземного объекта, его строительства и производства входящих в него установок, оборудования, конструкций и материалов, базирующиеся на устранении функциональной, информационной и конструктивной избыточности и достижении малообъемности сооружений наземного объекта путем:

2.3.1. максимального использования стандартных и типовых решений и конструкций Б и БКУ высокой степени заводской готовности, а также типовых технологических схем сбора, обработки и транспортировки нефти и газа, унифицированных схем компоновки генеральных планов и сооружений, в том числе в межотраслевой унификации;

2.3.2. совпадения с учетом технико-экономического обоснования в одном функциональном элементе однородных функций, реализуемых в различных Ф-блоках, например, использования одного источника для энергоснабжения основного технологического процесса, электроснабжения, теплоснабжения, получения и передачи информации, управления; использования одного источника (аккумуляторная) для аварийного электроснабжения маслосистемы агрегатов, узла связи, операторной исполнительных механизмов арматуры и др.;

2.3.3. уменьшения разнообразия (номенклатуры) рабочих агентов, участвующих в процессах (например, использование воздуха как рабочего агента для охлаждения, теплоснабжения, передачи информации), унификации их параметров;

2.3.4. уменьшения количества (объема) рабочих агентов, участвующих в процессах, на основе учета разновременности их использования, замены резерва временным (передвижным), сокращения размеров резерва (оптимизация);

2.3.5. интенсификации рабочих процессов за счет повышения давления, температуры, скоростей рабочих агентов для создания малогабаритного оборудования и агрегатов, приборов, блоковых систем;

2.3.6. сокращения численности обслуживающего эксплуатационного персонала, а также сопутствующих сооружений на объектах, на основе повышения надежности оборудования, автоматизации процессов, телемеханизации управления и применения вахтенного и безвахтенного способов обслуживания;

2.3.7. сокращения численности ремонтного эксплуатационного персонала, а также сопутствующих сооружений на объектах путем применения агрегатно-узлового ремонта, при котором основные узлы и агрегаты оборудования ремонтируются на централизованных специализированных ремонтных базах (ЦСРБ), размещающихся в экономически обоснованном радиусе обслуживания.

Примечание. ЦСРБ придаются транспортные средства для доставки ремонтируемого оборудования узлов, агрегатов, а также материалов и ремонтного персонала. Непосредственно на площадке размещения Б и БКУ производятся только работы по профилактике, мелкому ремонту, демонтажу дефектных узлов и деталей и замене их новыми или отремонтированными.

2.3.8. уменьшения объема информации, поступающей на главный щит объекта, на основе использования преимущественно саморегулируемого технологического оборудования и агрегатов;

2.3.9. уменьшения общей массы материалов, расходуемых на создание наземного объекта, за счет совмещения однородных функций основания в различных конструкциях (например, совмещение опорной конструкции блочного устройства с фундаментом, с платформой транспортного средства и др.);

2.3.10. уменьшения объемной массы конструкционных материалов за счет применения преимущественно легких металлических сплавов, полимеров и других эффективных материалов; сокращения числа соединений (коммуникаций, строительных узлов и деталей), а также применения быстроразъемных соединений.

2.3.11. сокращения объемов работ нулевого цикла на объектах за счет:

вынесения технологических трубопроводов, электрических кабелей на эстакады или в коммуникационные коридоры;

применения свайных (в том числе безростверковых) и плитных фундаментов, минимизирующих затраты труда и «мокрые» процессы;

2.3.12. уменьшения занимаемых площадей максимальной блокировкой на генплане, двухэтажной компоновки блочных устройств, как основного, так и вспомогательного назначения, вынесения с площадки блочных устройств, имеющих с основными производственными сооружениями минимум связей или не имеющих вовсе;

2.3.13. использования многофункциональных агрегатных конструкций, совмещающих несколько видов процессов в едином корпусе или объединенных на одном основании;

2.3.14. поставки газонефтеперекачивающих агрегатов заводами-изготовителями на монтажные площадки со степенью готовности, обеспечивающей пуск в эксплуатацию без разборки и ревизии;

2.3.15. выполнения компоновочных решений Б и БКУ на генеральных планах наземных объектов из минимального числа сблокированных единых комплексов.

2.4 При проектировании блочных и блочно-комплектных устройств необходимо обеспечить:

выполнение требований эксплуатации (включая вопросы противопожарной защиты и безопасности труда);

выполнение требований технической эстетики и архитектуры;

максимальную унификацию технических решений на всех уровнях (от отдельных блочных устройств до генерального плана);

объединение блочных устройств, размещенных в блок-боксах (ББ), в единое помещение (блок-здание), позволяющее получить необходимые строительные площади и объемы с учетом их взрыво- и пожаробезопасности;

максимальное повышение компактности отдельных блочных устройств и объекта в целом (на основе применения высокой степени заводской готовности технологического оборудования основного и вспомогательного назначения и сочленения блок-боксов в единое блок-здание).

2.5. При проектировании следует стремиться к выполнению объектов в блочно-комплектном исполнении из минимального числа блочных устройств на основе создания комбинированных агрегатных конструкций, крупногабаритных блочных устройств (суперблоков), сборных конструкций и узлов максимальной единичной массы.

Основные технические требования к блочным устройствам

2.6. Для блочных устройств, транспортируемых наземными транспортными средствами, а также смешанным транспортом (включающим авиатранспорт) боковой и верхний габариты должны соответствовать габариту железнодорожной погрузки (ГОСТ 9238-73).

2.7. При изготовлении блочных устройств или их укрупнении на сборочно-комплектовочных предприятиях в непосредственной близости от монтажных площадок допускается увеличение габаритов с учетом местных условий и наличия транспортных и грузоподъемных средств. Условия транспортирования негабаритных конструкций блочных устройств должны соответствовать Правилам перевозок негабаритных грузов (N 53 МВД СССР от 24.02.1977).

2.8. При возможности доставки блочного устройства с предприятия-изготовителя на строительную площадку с помощью водного транспорта габариты блочного устройства определяются правилами Речного и Морского регистров.

2.9. Блочные устройства должны обладать жесткостью конструкций, обеспечивающей после выполнения процессов транспортирования, такелажа, монтажа пуск в эксплуатацию без разборки и ревизии и испытаний на прочность и плотность.

2.10. Блочные устройства, содержащие агрегаты с движущимися частями, должны обеспечивать в дополнение к требованиям п. 2.9 сохранение центровки осей подшипников (роторов), соединенных между собой агрегатов, а также сохранение паспортных величин зазоров между движущимися и неподвижными частями агрегатов.

2.11. Следует предусматривать возможность использования рам в качестве фундаментов блочных устройств, устанавливаемых на нежесткие основания (типа подсыпки) и свайные основания без ростверков.

Основные конструктивные схемы блочных устройств

2.12. При проектировании блочных устройств следует предусматривать преимущественное применение (суперблоков (СБ) в порядке предпочтительности) блоков открытых (Б) и блоков закрытых (БЗ), блок-контейнеров (БК) и блок-боксов (ББ), блоков в малообъемных индивидуальных зданиях ( \text{Б}_{\text{из}} ) легкосборного типа. Структурный состав объектов нефтяной и газовой промышленности в блочно-комплектном исполнении приведен в справочном Приложении 3.

2.13 При выборе варианта технического решения, упомянутого в п. 2.12, следует руководствоваться положениями:

2.13.1. применение блоков (Б) — открытых компоновок, без укрытий — возможны при следующих условиях:

материалы, из которых выполнены конструкции, а также рабочие агенты и смазки, используемые в установках, обеспечивают нормальную эксплуатацию устройства и возможность пуска из холодного состояния (с применением специальных устройств для подогрева) в заданных пределах колебаний величины метеорологических факторов (температуры, влажности и запыленности наружного воздуха, солнечной радиации);

наработка на отказ любого узла установки или отдельного аппарата, агрегата, входящего в блок, как правило, превышает среднюю многолетнюю продолжительность (в течение одного года) неблагоприятного периода метеорологических воздействий (низких температур, ветра, пыли, дождя, снега) в районе использования блока, определяемых в соответствии со СНиП II-1-82.

Примечание. Выполнение настоящего пункта может быть необязательным в случае осуществления замены вышедших из строя элементов с применением специальных ремонтных устройств, обеспечивающих производство ремонтных работ в любое время года.

2.13.2. Применение закрытых блоков (БЗ) в кожухах (капотах) обусловливается необходимостью исключения неблагоприятных метеовоздействий на конструкции, рабочие агенты и смазки: достигается это путем создания микроклимата внутри кожуха за счет подключения специальных внешних устройств или использования собственных тепловыделений рабочих агентов.

2.13.3. Блок-контейнеры (БК) с площадками для кратковременного пребывания человека следует применять для технологических и других установок, содержащих корпусные конструкции с параметром потока отказов \omega_{\text{п}} \leq 10^{- 4}\text{ч}^{- 1} (число часов безотказной работы или наработка на отказ T_{\text{н}} \geq 10000 ч), при их ремонтопригодности (путем замены) \tau \leq 25 чел.-ч и условии подключения к блок-контейнеру внешних устройств для создания внутри контейнера соответствующего микроклимата как в период профилактических осмотров, так и при выполнении ремонтных работ в соответствии с гигиеническими нормами.

2.13.4. Блок-боксы (ББ), блоки в малообъемных индивидуальных зданиях ( \text{Б}_{\text{из}} ) и в общем укрытии из легкосборных строительных конструкций следует применять в случаях, не предусмотренных п. 2.13.

2.14. При проектировании блочных устройств следует предусматривать снижение инертной (с точки зрения эксплуатации) массы рамы путем совмещения в конструкции рамы функции других конструктивных элементов, участвующих в технологических процессах транспортирования, такелажа, монтажа, эксплуатации; перечень рекомендуемых схем приведен в справочном Приложении 3.

Основные технические требования к блочным устройствам с укрытиями

2.15. При проектировании блочных устройств с укрытиями необходимо обеспечивать требования безопасности ремонтных работ с учетом применения механизированных средств, облегчающих труд, температурного режима в процессе эксплуатации и ремонта оборудования и исключения возможности скапливания газов в блочных устройствах.

В блок-контейнерах и блок-боксах, кроме того, должна быть предусмотрена возможность использования различного рода инвентарных средств для разборки и перемещения грузов внутри укрытия и погрузки-разгрузки на внешние транспортные средства. Грузоподъемность технических средств должна соответствовать максимальной массе поднимаемого при капитальных ремонтах груза. Для блочно-комплектных устройств с крупногабаритным технологическим оборудованием допускается выполнять укрытия только зон обслуживания.

Строительные конструкции блочных устройств

2.16 Строительные конструкции блок-контейнеров (БК) и блок-боксов (ББ) должны:

2.16.1. обеспечивать сохранение заданных теплофизических параметров помещений или укрываемых отсеков согласно СНиП II-33-75;

2.16.2. обеспечивать беспрепятственный доступ человека или ремонтного средства ко всем узлам и деталям блочных устройств, имеющих параметр потока отказов W_{\text{п}}>1:10^{- 4}\text{ч}^{- 1} (число часов безотказной работы или наработка на отказ T_{\text{нн}} < 10000 ч), а также возможность удаления ремонтных средств;

2.16.3. выполняться без оконных проемов для укрытий блочных устройств с кратковременным или периодическим обслуживанием (не более двух часов в смену), с использованием искусственного освещения, включаемого на время нахождения человека внутри укрытия в соответствии со СНиП II-4-79; разрешается не предусматривать оконные проемы в блочных устройствах с взрывоопасным производством при условии, что в покрытиях или в стенах имеются участки легкосбрасываемых ограждающих конструкций в соответствии с требованиями СНиП II-2-80;

2.16.4. обеспечивать необходимую технологичность при изготовлении и сборке на заводе, транспортировании, монтаже и эксплуатации;

2.16.5. обеспечивать герметичность укрываемых отсеков блочных устройств, содержащих взрывоопасные и вредные вещества;

2.16.6. обеспечивать минимальную массу строительных конструкций на основе применения новых эффективных материалов;

2.16.7. обеспечивать оптимальную надежность и эстетичность строительных конструкций.

2.17. Одно-, двухэтажные здания категории А, Б, а также операторные следует проектировать I, II, IIIа степени огнестойкости, других категорий — I, II, IIIа и IVа степени огнестойкости.

В одноэтажных зданиях IVа степени огнестойкости допускается размещать помещения категорий А, Б площадью не более 300 м2. При этом указанные помещения должны отделяться от других помещений герметизирующими противопожарными перегородками с пределом огнестойкости не менее 0,75 часов.

Примечание. Степень огнестойкости следует определять по СНиП 2.01.02-85.

2.18. Герметизирующая перегородка между взрывоопасным и невзрывоопасным отсеками блок-контейнера, блок-бокса или индивидуального здания должна иметь предел огнестойкости не менее 0,25 часа. Устройство дверного проема в перегородке не допускается.

2.19. В ограждающих конструкциях блочных устройств или в основании должны быть предусмотрены унифицированные кабельные вводы с уплотнением, а также кабельные проходные коробки, входящие в комплект блочного устройства.

2.20. Строительные конструкции при опирании их на общую плиту должны рассчитываться с учетом динамических нагрузок, передаваемых оборудованием с вращающимися частями.

2.20.1. Несущие строительные конструкции блочных устройств и быстровозводимых комплектных зданий должны предусматриваться, как правило, из металла.

2.20.2. Этажерки, на которых расположено технологическое оборудование, содержащее СУГ, ЛВЖ, ГЖ, ГГ, следует проектировать в соответствии с требованиями СНиП 2.09.03-85, ВНТП 3-85/Миннефтепром. Допускается для двухъярусных этажерок с аппаратами, содержащими ЛВЖ, ГЖ, ГГ, применение незащищенных стальных несущих конструкций с пределом огнестойкости не менее 0,25 часа.

2.20.3. Опоры и эстакады внутриплощадочных трубопроводов ГЖ, ГГ, ЛВЖ, СУГ, а также систем пожаротушения следует выполнять из несгораемых материалов.

2.20.4. Теплоизоляцию наземных и надземных коммуникаций, технологических аппаратов следует выполнять из несгораемых или трудносгораемых материалов. Разрешается выполнять теплоизоляцию наружных технологических трубопроводов из сгораемых материалов при условии покровного слоя из несгораемых материалов. При этом в местах входа и выхода коммуникаций из зданий и сооружений следует предусматривать вставки не менее 3 м из несгораемых или трудносгораемых материалов.

2.20.5. Для блок-зданий с помещениями любой категории с периодическим или кратковременным присутствием обслуживающего персонала, а также с постоянным присутствием не более 5 человек допускается выполнять лестницы на второй этаж под углом 60°.

Требования к фундаментам и основаниям под блочные устройства

2.21 Основания под блочные сооружения не должны допускать:

деформаций внутренних элементов (нарушение соосности подшипников — расцентровку роторов агрегатов, дополнительные напряжения в элементах оборудования и подводящих коммуникациях);

изменений пространственного положения внутренних частей оборудования (отклонение от горизонтальности тарелок сепарирующих устройств, изменение положения зеркала жидкости относительно контрольных и регулирующих органов, изменение уклонов коммуникаций и регулирующих органов, изменение уклонов коммуникаций и оборудования, работающих с жидкостями, движущимися самотеком);

деформаций внешних элементов (нарушение плотности укрытий, защемление заполнений проемов (дверей, окон), дополнительные напряжения в соединяемых с оборудованием внешних коммуникаций, замыкание внешних электрических цепей). Проектирование фундаментов и оснований под блочные и блочно-комплектные устройства следует производить в соответствии со СНиП II-15-74. При расположении закрытых блочных устройств на фундаментах в виде ростверков предел огнестойкости последних должен быть не менее предела огнестойкости стен блок-боксов и блок-контейнеров.

2.22. Для контроля горизонтальности фундаментной плиты под насосным или компрессорным агрегатом в симметричных точках относительно оси агрегатов необходимо устанавливать строганые стальные замерные площадки для установки микрометрического гидростатического уровня. На территории участка в пределах длины шлангов гидростатического уровня необходимо устраивать реперный (твердозакрепленный в грунте) пункт, относительно которого осуществляется контроль деформаций агрегата.

2.23. Для своевременного контроля приближения недопустимых деформаций патрубков, присоединенных к нагнетателю, необходимо устанавливать сигнализаторы наступления предельных напряжений.

3. ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ ФУНКЦИОНАЛЬНЫХ БЛОКОВ (Ф-БЛОКОВ) ОБЪЕКТА

3.1. Настоящий раздел устанавливает требования к проектированию функциональных блоков (Ф-блоков) наземного объекта, принципиальная схема которого представлена в справочном Приложении 2, в том числе Ф-блоков:

технологического — Т;

автоматического управления — АУ;

источников питания для Ф-блоков Т и АУ — ИТ;

ремонтообеспечения — Р;

жизнеобеспечения — Ж;

источников питания для Ф-блоков Р и Ж — ИРЖ.

Примечание. В отдельных случаях Ф-блоки ИТ и ИРЖ могут совмещаться полностью или частично.

3.2. Технологические процессы, осуществляемые в функциональных элементах Ф-блоков, подразделяются на основной (реализация главной функции объекта, например, на КС или НС магистрального трубопровода — повышение потенциальной энергии перекачиваемого газа или нефти) и вспомогательный (реализация функций, обеспечивающих работоспособность основного функционального элемента объекта, например, энергоснабжение, тепловодоснабжение, управление, связь и т.п.).

3.3. Деление Ф-блоков и входящих в них функциональных элементов на отдельные блочные устройства выполняется с учетом следующих требований:

максимизации единичной массы, превращающей объект в минимальное число блочных устройств;

максимизации коэффициента заполнения объема блочных устройств с учетом безопасности и удобства обслуживания;

сокращения длины межблочных и внутриблочных коммуникаций, общей массы и стоимости материалов, расходуемых на сооружение объекта.

Варианты оценки совершенства Б и БКУ приведены в рекомендуемом Приложении 4.

3.4. Блочные устройства вспомогательного назначения, выполненные в блок-боксах, должны обеспечивать конструктивно возможность максимального сочленения блок-боксов в единое блок-здание (одноэтажное, двухэтажное) на строительно-монтажной площадке.

3.5. Исключен с 1 сентября 1987 года. - Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567.

3.6. Компоновку оборудования и технологических установок в блочные и блочно-комплектные устройства следует вести на основе конструктивных схем, приведенных в справочном Приложении 3.

3.7. Следует предусматривать деление Ф-блоков и Ф-элементов наземных объектов на следующие виды блочных устройств, приведенные в табл. 1.

Таблица 1

Назначение наземного объекта	Назначение блочного устройства, принадлежность к Ф-блоку (Приложение 2)	Выполнение. Предпочтительное ---------------- Возможное

Промысловый <*> Основной технологический Т Б, БЗ ------- БК, Б из

Транспортный <**> Основной агрегатный Т Б, БЗ, БК

(перекачивающие),                                      ---------
промысловый                                                Б

                                                        из

Все типы наземных  Автоматическое управление АУ        ББ, БЗ, Б
объектов                                                        зд

                                                   -----------
                                                       Б
                                                        из

То же              Подготовка газа для собственных     Б, БЗ
                   нужд ИТ, ИРЖ                        -----

                                                     ББ

   "               Выработка электрической энергии     БК, БЗ
                   ИТ, ИРЖ                             ------

                                                     Б
                                                      из

   "               Распределение электрической         БЗ, БК, ББ
                   энергии ИТ, ИРЖ                     ----------

                                                       Б
                                                        зд

« Тепло- или хладоснабжение Т, ИТ, БК, БЗ, ББ ИРЖ»

   "               Водоснабжение Т, ИТ, ИРЖ            БК, БЗ, ББ

   "               Сбор и удаление стоков Т, ИТ, ИРЖ   Б, БЗ

   "               Связь ИТ, ИРЖ                       БК, БЗ, ББ

                                                   ----------

                                                         Б  , Б
                                                          зд   из

   "               Хранение и распределение рабочих    Б, БЗ, ББ

               агентов Х

« Ремонтообеспечение Р ББ, Б зд ------- Б из»

« Жизнеобеспечение Ж Б зд»

<*> В северных условиях допускается установка технологического оборудования в общем здании из легкосборных конструкций до разработки в блок-контейнерном исполнении с полной автоматизацией и высокой степенью заводской готовности для обеспечения нормального технологического режима.

<**> На объектах нефтегазопроводного транспорта магистральные насосные и газоперекачивающие агрегаты допускается устанавливать в общем здании из легкосборных конструкций до их поставки промышленностью с размещением в блок-контейнерах или в малообъемных индивидуальных зданиях для КС, для НС — в блок-контейнерном исполнении или в кожухе заводского изготовления, обеспечивающем размещение на открытом воздухе.

Блочные устройства основного технологического назначения (Т)

3.8. Технологические установки Ф-блока Т промыслового назначения должны выполняться преимущественно в виде открытых или закрытых блоков; допускается при соответствующем технико-экономическом обосновании выполнять эти установки в виде специальных блок-контейнеров с размещением части технологической установки, требующей подогрева, в контейнере, в котором предусматривается кратковременное пребывание эксплуатационного персонала в период обслуживания и ремонта. При проектировании технологических блочных устройств промысловых объектов следует руководствоваться действующим ОСТ 26-02-376-78 Минхиммаша «Блоки технологические для газовой и нефтяной промышленности» и настоящими Нормами.

3.9. Блочные устройства технологических установок основного промыслового назначения должны содержать технологическое оборудование с системами: технологических трубопроводов, энерготепловодоснабжения, КИП и А, вентиляции (в случае закрытых блоков) и противовзрывной защиты, площадки обслуживания, установленные на общей раме.

3.10. Технологические установки основного промыслового и транспортного назначения должны выполняться для различных технологических схем промысловой подготовки газа и нефти, а также их транспорта в виде однотипных блочных устройств преимущественно модульного типа, объединяющих в единый блок технологическую цепочку подготовки и транспорта газа и нефти.

3.11. При проектировании блочных технологических установок следует предпочтение отдавать блокам-агрегатам высокой степени заводской готовности, повышенной производительности, с законченным технологическим циклом, содержащими несколько видов оборудования, составляющих технологическую линию.

3.12. Для блочных устройств в модульном и агрегатном исполнении, упомянутых в пп. 3.10, 3.11, при невозможности транспортирования одной транспортной единицей следует предусмотреть комплектную поставку частей модуля или агрегата, допускающих быструю сборку на месте строительства. В комплект должны быть включены также все необходимые обслуживающие конструкции. Деление нетранспортабельных блоков на поставочные узлы должно указываться в техническом проекте и согласовываться с монтажной организацией.

3.13. Основные технологические установки Ф-блоков Т транспортного назначения для насосных и компрессорных станций следует выполнять в порядке предпочтительности в виде открытых блоков (Б), закрытых блоков (БЗ), блок-контейнеров (БК), блоков в малообъемных индивидуальных зданиях ( \text{Б}_{\text{из}} ); как исключение допускается применение общих укрытий при соответствующем технико-экономическом обосновании. По аналогии с технологическими блочными устройствами основного назначения газонефтепромыслов следует осуществлять проектирование сооружений КС и НС основного технологического назначения в модульном варианте при соответствующем технико-экономическом обосновании.

3.14. Конструкция оснований технологических установок (основных агрегатов) должна предусматривать, как правило, размещение перекачивающей машины (насос или компрессор) и двигателя (в том числе возбудителя) на единой раме, служащей опорой индивидуального укрытия (кожуха или контейнера).

3.15. Внутри закрытого блочного устройства основных агрегатов следует размещать местный щит автоматики и контрольно-измерительных приборов, оборудование вентиляции, отопления, контроля загазованности и пожаротушения, связи, канализации и щиты электропитания; предусматривать конструкции для крепления приспособлений при агрегатно-узловом ремонте основного и вспомогательного оборудования.

3.16. Блоки очистки воздуха, шумоглушения в трубопроводах всасывания и нагнетания, охлаждения (и подогрева) масла и рабочего агента, охлаждающего двигатель и перекачивающую машину, следует устанавливать в непосредственной близости от блочного устройства основных агрегатов или непосредственно на нем.

3.17. Следует предусматривать свободный доступ ко всем частям агрегата, оборудованию и аппаратуре, размещенными внутри блок-контейнеров, как правило, только после их остановки для ремонтных работ. Доступ к работающим агрегатам, оборудованию и аппаратуре, размещенным в блок-контейнере для устранения мелких дефектов, а также площадки для кратковременного обслуживания должны предусматриваться только в случаях и в местах, оговоренных заводами-изготовителями этих агрегатов, оборудования и аппаратуры с соблюдением установленных требований техники безопасности.

3.18. Температура внутри помещения, необслуживаемого в нормальный период эксплуатации (нерезервный, неаварийный, неремонтный), лимитируется работоспособностью агрегата, оборудования и аппаратуры с учетом требований п. 3.41 настоящих Норм.

3.19. Для осмотра в процессе эксплуатации движущихся и трущихся частей основных агрегатов, вспомогательного оборудования и аппаратуры в ограждении блочного устройства (закрытого блока) предусматриваются смотровые люки, защищенные от неблагоприятных метеорологических условий (снега, дождя), с включаемой снаружи внутренней подсветкой осматриваемых частей. Открытию люка для осмотра должно предшествовать проветривание блок-контейнера путем включения вентиляционной установки. Время проветривания устанавливается расчетным путем в техническом проекте.

3.20. При ремонтном обслуживании узлов и деталей, параметр потока отказов которых \omega_{\text{п}}<10^{- 3}\text{ч}^{- 1} (наработка на отказ T_{\text{нн}} > 1000 ч), ремонтопригодность узла или детали не более 4 ч, около них внутри ограждения блочного устройства следует предусматривать свободную площадку с линейными размерами, достаточными для размещения двух человек с учетом габаритов ремонтного инструмента. При ремонтопригодности более 4 ч размеры площадки должны приниматься в соответствии с ПУЭ.

3.21. Внутри блочных устройств (блок-контейнер, блок закрытый) с оборудованием технологического назначения, требующих кратковременного обслуживания (продолжительностью каждого посещения до 15 мин и не более трех раз в смену), или периодического обслуживания (продолжительностью каждого посещения до 15 мин и суммарно не более одного часа в смену), проходы между ограждающей стенкой и оборудованием не регламентируются. При постоянном обслуживании проходы должны предусматриваться в соответствии со СНиП II-90-81.

3.22. Электрическое освещение наземных объектов нефтяной и газовой промышленности, выполненных в блочно-комплектном исполнении, следует проектировать в соответствии с Правилами устройства электроустановок (ПУЭ), СН 357-77, СНиП II-4-79 и настоящими Нормами.

3.23. Следует предусматривать специальные проемы (ворота, съемные панели) для удаления при ремонтных работах основных агрегатов и крупногабаритного оборудования, параметр наработки на отказ которых T_{\text{нн}} < 100000 ч; для узлов и деталей с наработкой на отказ T_{\text{нн}} \geq 100000 ч проемы удаления не предусматриваются.

3.24. Блочные устройства основных технологических установок оснащаются устройствами для дистанционного пуска и останова, местными пусковыми устройствами, средствами предупреждения взрыва, средствами автоматического пожаротушения (см. разд. 4). Из упомянутых блочных устройств на центральный щит объекта следует передавать сигналы: «Готовность к работе», «В работе», «Загазованность», «Аварийный останов» (нерасшифрованный сигнал).

3.25. Для насосов с электродвигателями напряжением до 1000 В с диаметром напорного патрубка до 100 мм включительно, а также для вспомогательного оборудования допускается: установка агрегата у стены без прохода между агрегатами и стеной; установка трех агрегатов на одном фундаменте или одной раме без прохода между ними; размещение агрегатов на одной раме в 2 — 3 яруса. В блочных устройствах свободную площадку допускается не предусматривать при обеспечении демонтажа и монтажа оборудования и эвакуации его из укрытия через специальные ворота или монтажные люки, покрытия или их части, стены и т.п. Допускается установка насосов с электродвигателями во взрывозащищенном исполнении для перекачки ЛВЖ и ГЖ на опорных конструкциях резервуаров зоны I; габариты дверных проемов блок-боксов склада масел в таре площадью пола не более 100 м2 не нормируются.

Блочные устройства систем электроснабжения, теплоснабжения, вентиляции, водоснабжения, канализации, технологической связи

3.26. Системы электроснабжения, теплоснабжения и вентиляции, водоснабжения и канализации следует выполнять в виде элементов, размещаемых в составе блоков технологических установок, в блок-боксах различного функционального назначения, в отдельных специализированных блочных устройствах преимущественно в виде закрытых и открытых блоков (Б и БЗ) и блок-контейнеров (БК); устройства технологической связи — в блок-боксах или закрытых блоках (ББ или БЗ).

Электроснабжение и электрооборудование

3.27. Категория электроприемников блочных установок по надежности электроснабжения должна определяться в соответствии с требованиями ПУЭ и СН-433-79.

3.28. При проектировании блочных распредустройств и подстанций следует принимать преимущественно комплектные трансформаторные подстанции, в том числе открытого размещения с учетом климатических условий расположения объектов.

3.29. Электроснабжение электроприемников 1-й категории надежности на напряжение 380 В следует осуществлять от КТП или ЩСУ с разных секций, имеющих питание от разных источников по двум рабочим линиям; при этом на шинах КТП и ЩСУ необходимо предусматривать автоматическое включение резерва. Взаимно резервируемые электроприемники следует питать от разных секций КТП или ЩСУ.

3.30. Электроснабжение электроприемников 2-й категории надежности на напряжение 380 В следует осуществлять от ТП или ЩСУ, имеющих две секции шин с двумя рабочими вводами. Включение резерва может выполняться вручную оперативным персоналом.

3.31. Электроснабжение электроприемников 3-й категории надежности, как правило, следует осуществлять от ТП или ЩСУ, имеющих одну секцию шин с одним рабочим вводом.

3.32. Из числа электроприемников 1-й категории следует выделить электроприемники «особой группы», непрерывность электроснабжения которых необходима для безаварийной остановки газокомпрессорных и нефтеперекачивающих станций магистральных трубопроводов в случае полного прекращения их внешнего электроснабжения. Перечень электроприемников «особой группы» определяется технологической частью проекта. Обеспечение электроэнергией этих электроприемников при перерыве электроснабжения следует предусматривать от независимых источников (дизельных или газовых электростанций, аккумуляторных батарей и др.).

3.33. Для блочных устройств с искусственным освещением следует предусматривать включение освещения снаружи вручную или автоматически при открытии дверей или смотровых люков.

3.34. Для сохранения количества кабельной продукции следует, как правило, блокировать силовые щиты с установками технологического назначения с соблюдением норм ПУЭ.

3.35. В блок-боксах и блок-контейнерах перекачивающих агрегатов, главных распределительных устройств электроэнергии, электростанций и операторных следует, как правило, предусматривать аварийное освещение, питаемое от независимого или аварийного источника электроэнергии в соответствии с ПУЭ. При отсутствии независимого или аварийного источника электроэнергии допускается применение переносных аккумуляторных фонарей.

3.36. Заземление электрооборудования должно выполняться в соответствии с требованиями ПУЭ и СН 102-76. Молниезащиту наземных объектов в блочно-комплектном исполнении следует проектировать в соответствии с СН 305-77.

3.37. Для создания компактных комплексов из отдельных блок-боксов с общей схемой электроснабжения при возможности могут предусматриваться объединения силовых и осветительных щитов, а также сетей.

3.38. Электроснабжение блоков, блок-боксов и блок-контейнеров, располагаемых на территории промышленных площадок, следует предусматривать, как правило, по кабельным линиям.

Теплоснабжение

3.39. В блок-боксах любого назначения с постоянным, периодическим или кратковременным пребыванием людей, а также в тех блочных устройствах, где по условиям содержания и эксплуатации установленного в них оборудования и приборов в холодный период года должна быть обеспечена положительная температура внутреннего воздуха, следует проектировать отопление в соответствии с обязательным Приложением 5.

3.40. В качестве теплоносителей в системе отопления и вентиляции блок-боксов (ББ), блок-контейнеров (БК), закрытых блоков (БЗ) следует применять:

электроэнергию или горячую воду;

воду или пар теплоутилизационных установок газонефтеперекачивающих агрегатов, уходящих газов и конденсата, возвращаемого из технологических установок и др.;

нагретый воздух, в том числе от газовых воздухоподогревателей и ди- или триэтиленгликоль.

В каждом конкретном случае выбор теплоносителя должен производиться на основе технико-экономического обоснования в технологической части проекта. При использовании ди- или триэтиленгликоля в качестве теплоносителя система теплоснабжения должна быть закрытой. Утечки в теплосетях должны отсутствовать.

3.41. При проектировании систем отопления и вентиляции температуру воздуха в производственных помещениях следует принимать в соответствии с ГОСТ 12.1.005-76 как для легких работ:

3.41.1. при постоянном пребывании эксплуатационного персонала (более 2 ч в смену) плюс 18 °C, в помещении для обогрева персонала — плюс 22 °C;

3.41.2. при периодическом пребывании персонала (не более 2 ч в смену в холодный период года) — плюс 10 °C;

3.41.3. при кратковременном — не более 15 мин единовременно и не более 3 раз в смену, а также при дежурном отоплении — плюс 5 °C;

3.41.4. при пребывании обслуживающего персонала не более 15 мин в теплый период года в БУ с явным избытком тепла (> 84 КДж/м3) не более плюс 40 °C;

3.41.5. в блок-боксах и блок-контейнерах, в которых в рабочее время тепловыделения от оборудования компенсируют теплопотери при расчетной температуре наружного воздуха, дежурное отопление на пусковой период следует проектировать при наличии требования заводов-изготовителей и технологов.

3.42. В блочных устройствах, в которых не проектируется постоянно действующая механическая приточная вентиляция, следует предусматривать системы отопления с местными нагревательными приборами.

Системы электрического отопления, как правило, должны иметь автоматическое регулирование для поддержания требуемой температуры воздуха в блочных устройствах. В случае применения во взрывоопасных помещениях производств категории А, Б электронагревательных приборов последние должны иметь взрывозащищенное исполнение.

3.43. При воздушном отоплении блочных устройств калориферное оборудование может устанавливаться в отдельном помещении с подачей воздуха через вентиляционный канал.

3.44. Прокладка коммуникаций отопления в блочных устройствах должна предусматриваться открытая с возможностью их опорожнения. Прокладка коммуникаций отопления в блочных устройствах электроснабжения разрешается при условии применения труб на сварных соединениях в БКУ с расходом тепла до 120 кВт x ч допускается устройство узла ввода без приборов КИПиА и грязевиков. В БКУ с расходом тепла до 600 кВт x ч допускается устройство узла ввода с распределительными гребенками без расходомеров.

3.45. Места прохождения отопительных трубопроводов через внутренние стены, разделяющие помещения различных категорий взрыво- и пожароопасности, должны быть тщательно загерметизированы несгораемыми материалами со степенью огнестойкости не ниже ограждающей конструкции.

3.46. В отапливаемых блочных устройствах с постоянным обслуживающим персоналом в холодный период года воздух, удаляемый вытяжной вентиляцией постоянного действия, следует компенсировать притоком подогретого наружного воздуха, если кратность обмена воздуха более 1,5 в 1 ч. При меньшей кратности предусматривать догрев за счет нагревательных приборов.

3.47. В отапливаемых блочных устройствах должно быть предусмотрено автоматическое включение и выключение вентиляционных агрегатов воздушного отопления в зависимости от температуры воздуха в помещении.

3.48. При установке блок-боксов и блок-контейнеров категории А, Б, В на свайном основании следует использовать подполье в качестве коммуникационного этажа (коридора) для прокладки трубопроводов, в том числе трубопроводов систем отопления и кабельных коммуникаций с соблюдением требований существующих нормативных документов (ПУЭ, СНиП III-50-74).

3.49. В блок-боксах и блок-контейнерах, которые по пожарной опасности относятся к производству категории А и Б и имеют постоянно действующую механическую приточную вентиляцию, следует проектировать систему воздушного отопления, совмещенную с приточной вентиляцией.

Вентиляция

3.50. Вентиляция блочных устройств (блок-боксов, блок-контейнеров, индивидуальных блок-зданий) должна соответствовать требованиям СНиП II-33-75, СН 245-71, ГОСТ 12.1.005-76, СН 433-79 и настоящим Нормам, определяющим специальные требования к проектированию объектов в блочном и блочно-комплектном исполнении.

3.51. Вентиляция помещений должна проектироваться с учетом условий максимальной герметизации технологического оборудования.

3.52. Во всех вентиляционных системах, обслуживающих взрывоопасные помещения производства категорий А, Б с постоянным пребыванием обслуживающего персонала (включая приточные подпорные и приточные, совмещенные с воздушным отоплением), должно быть установлено не менее двух вентиляторов (рабочий и резервный), производительность каждого из которых должна быть равна полному расчетному объему подаваемого или удаляемого воздуха.

В вентиляционных системах общеобменной вентиляции блочных устройств производства категорий, обслуживаемых периодически и кратковременно, возможна установка одного вентиляционного агрегата за исключением тех случаев, когда приточная вентиляция совмещена с воздушным отоплением или создает подпор. При этом должна быть предусмотрена естественная вентиляция для производств категории А, Б.

3.53. Вентиляционные системы, в которых установлены резервные агрегаты, должны иметь автоматическое включение резерва и сигнализацию. Вентиляторы блок-боксов без резервных агрегатов должны иметь также ручное управление.

3.54. В блок-боксах с категорией производств А, Б с постоянным пребыванием эксплуатационного персонала (более 2 ч в смену) должна быть предусмотрена приточно-вытяжная вентиляция постоянного действия. Качественные и количественные показатели вредных веществ, поступающих в воздушную среду блок-бокса, блок-контейнера, необходимые при расчете систем вентиляции, следует принимать по заданию технологической части проекта. При отсутствии данных о количестве выделяющихся вредных веществ кратность обмена воздуха должна приниматься в соответствии с требованиями ведомственных норм, СН 433-79.

3.55. В блок-боксах и блок-контейнерах с производственным процессом категории А, Б с периодическим, кратковременным пребыванием людей (суммарно не более 2 ч в смену) следует проектировать вытяжную вентиляцию периодического действия с механическим побуждением и 8-кратным воздухообменом в час полного объема помещения и неорганизованный естественный приток воздуха. Возможность входа в блочное устройство должна предусматриваться только после предварительного проветривания, для чего у входа должно быть установлено пусковое устройство вытяжной вентиляции.

3.56. В отсеках помещений (блок-боксов и блок-контейнеров) электродвигателей в общепромышленном исполнении, расположенных за разделительной стенкой от взрывоопасных помещений, следует предусматривать создание избыточного давления воздуха (подпор) в пределах 10 — 50 Па.

3.57. Разделительная стена блок-контейнера насосных агрегатов в местах соединения электродвигателя с насосом должна иметь уплотнительное устройство, предотвращающее проникновение паров нефти из отсека насоса.

3.58. Температура приточного воздуха для блочных устройств при воздушном отоплении с постоянным присутствием обслуживающего персонала должна быть не более плюс 70 °C. Высота подачи подогретого воздуха от уровня пола не регламентируется. Кратность воздухообмена для блочных устройств при уменьшении высоты помещения ниже 6 м остается постоянной.

Водоснабжение и канализация

3.59. Водоснабжение и канализация объектов нефтяной и газовой промышленности, выполненных в блочном и блочно-комплектном исполнении, проектируются в соответствии с требованиями СНиП II-31-74, СНиП II-30-76, СНиП II-32-74, СН 245-71, СН 433-79, Правил охраны поверхности вод от загрязнения сточными водами (N 1166-74 Минздрава СССР), Правил санитарной охраны прибрежных районов морей (N 1210-74 Минздрава СССР), СН 433-79 и настоящих Норм.

3.60. Производственную канализацию для блок-боксов и блок-контейнеров следует проектировать только при наличии постоянного сброса. Необходимость устройства канализации ливневых вод в каждом случае решается в зависимости от местных условий. Для суперблоков следует предусматривать общую дренажную систему для постоянного или ремонтного дренажа продувки аппаратов и трубопроводов с выходом за пределы блока.

При наличии резервуарных парков производственно-дождевая канализация от обвалованной территории резервуарного парка должна проектироваться в соответствии с СНиП 106-79.

3.61 Проектирование систем водоснабжения и канализации должно производиться на основе применения:

3.61.1. современных малогабаритных устройств обработки хозяйственно-питьевой и производственной воды;

3.61.2. современных компактных установок очистки хозяйственных и производственных сточных вод;

3.61.3. узлов и деталей трубопроводов заводского изготовления.

3.62. Бытовые канализационные стоки при численности эксплуатационного персонала до 25 чел. допускается направлять в септики с последующим обеззараживанием; условия спуска очищенных сточных вод должны соответствовать требованиям Правил охраны поверхностных вод от загрязнения сточными водами (N 1166-74 Минздрава СССР) и согласованы с контролирующими органами.

3.63. На площадках наземных объектов (КС, НС, УППГ, УКПГ, ГС, ЦПС) следует проектировать хозяйственно-питьевой, производственный и противопожарный водопроводы в соответствии с СН 433-79, СНиП II-31-74.

3.64. В случае расположения водонасосных и водяных резервуаров в пределах огороженной территории (генплана) наземных объектов зона санитарной охраны должна быть не менее 10 м. При этом допускается хранение питьевой воды в металлическом резервуаре, оборудованном герметичным люком-лазом, вентиляционной трубой, выведенной на высоту 0,5 м от верха образующей стенки резервуара, а также гидравлическим затвором на переливной трубе.

Антикоррозионная изоляция внутренней поверхности металлических резервуаров для питьевой воды должна приниматься в соответствии с «Перечнем новых материалов и реагентов, разрешенных Главным санитарно-эпидемиологическим управлением Минздрава СССР для применения в практике хозяйственно-питьевого водоснабжения», утвержденным 18.05.1977 Минздравом СССР.

Противопожарный запас воды, с точки зрения повышения эффективности строительства наземных сооружений, разрешается хранить в металлических резервуарах.

3.65. Обеззараживание питьевой воды производится методами и средствами, предусмотренными соответствующими главами СНиП II-31-74.

3.66. Канализация нефтесодержащих стоков устраивается только от блочных устройств основных нефтеперекачивающих агрегатов (в случае отсутствия сливно-наливных устройств). Эти стоки допускается отводить по специальному трубопроводу в сборный резервуар утечек нефти.

3.67. Вводы в блочные устройства и выводы из них коммуникаций водопровода и канализации должны быть утеплены для предотвращения замерзания в зимнее время.

Производственная связь

(в ред. Изменения № 1, утв. Приказом

Миннефтегазстроя СССР от 24.07.1987 № 247/170/567)

3.68. Проектирование, строительство и монтаж устройств связи должны выполняться в соответствии с действующими техническими нормативами Минсвязи СССР, ПУЭ и руководящими материалами Миннефтепрома, Мингазпрома и настоящими дополнениями.

3.69 Блок-боксы узла связи разрабатываются для следующих видов связи:

внутренней и внешней диспетчерской связи, в том числе связи диспетчера (оператора) с ремонтными бригадами;

оперативно-производственной связи с вышестоящим структурным подразделением;

местной телефонной связи;

каналов автоматизированной системы управления и телемеханики.

3.70. Исключен с 1 сентября 1987 года. - Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567.

3.71. В комплекс блоков узла связи может входить: линейно-аппаратный цех, кабельная шахта, автоматный зал, радиоузел, аккумуляторная, мастерская и электропитающая установка.

3.72. Для обеспечения надежной работы связи следует применять наиболее совершенное оборудование на полупроводниковых приборах в блочном исполнении, не требующее постоянного присутствия обслуживающего персонала.

Поставка оборудования узла связи может производиться отдельно в случае невозможности сохранения работоспособности при транспортировании к месту монтажа и устанавливаться на площадке.

3.73. Пульт диспетчерской связи следует устанавливать у диспетчера (оператора) объекта по возможности вблизи узла связи.

3.74. В блочных устройствах нефтегазоперекачивающих агрегатов, а также в блок-боксах операторной, ЗРУ, водоснабжения и пожаротушения и в блочных устройствах, находящихся на расстоянии более 50 м от операторной, в вахтенном поселке и на очистных сооружениях следует установить телефонные аппараты оперативной и диспетчерской связи от коммутатора в операторной и АТС в узле связи.

3.75. В блок-боксах с постоянным присутствием обслуживающего персонала необходимо предусматривать установку радиотрансляционной точки и электрочасов.

3.76. Установки систем добычи и сбора нефти и газа, расположенные на месторождении, за исключением случаев, когда в их составе имеются блоки установки с насосно-компрессорной откачкой, телефонной связью не оснащаются; для связи с оператором используется система телемеханики. В блочных устройствах с насосно-компрессорной откачкой, при которых предусматриваются блок-боксы эксплуатационного и ремонтного персонала, должны устанавливаться телефонные аппараты диспетчерской связи.

3.77. В узле связи следует предусматривать возможность ввода магистральных кабелей шлейфом или отпайкой из необслуживаемого усилительного пункта (НУП).

3.78. Для телеграфной связи следует предусматривать рулонный буквопечатающий аппарат с устройством дистанционного включения, устанавливаемый в блок-боксе операторной или диспетчерском пункте.

3.79. Сети телефонной связи и радиофикации, а также сигнализации, как правило, должны прокладываться на общих кабельных эстакадах вместе с кабелями электроснабжения с соблюдением соответствующих норм.

3.80. Вводы кабелей связи, радиофикации и сигнализации в блочные устройства следует производить через основания или торцевые стенки. В местах прохождения кабеля через основания и стены должны предусматриваться закладные детали (гильзы, патрубок, короб с песочным затвором и др.).

Система обслуживания и ремонтообеспечения

3.81. Система обслуживания должна обеспечивать работоспособность и экономичность работ основных и вспомогательных технологических устройств объекта.

3.82. При этом обслуживание производится: компрессорных и насосных станций — с одной базовой, четырех станций, по две с каждой стороны, в средней полосе и двух станций, по одной с каждой стороны, в северных районах; газо-, нефтепромысловых объектов — по нескольку установок подготовки газа и нефти — с централизованного диспетчерского пункта, размещаемого на одной из установок.

3.83. Допускается для эксплуатации объектов предусматривать применение вахтенного метода обслуживания с агрегатно-узловым ремонтом оборудования на основе технико-экономического обоснования, а при невозможности осуществления безвахтенного и вахтенного метода обслуживание должно осуществляться с ежедневной доставкой и возвращением эксплуатационного персонала к месту жительства.

3.84. Замена дефектных узлов и агрегатов новыми или отремонтированными производится на наземном объекте специализированными мобильными бригадами (МРБ).

3.85. Оперативные обязанности персонал МРБ выполняет по вызову дежурного оператора эксплуатируемого наземного объекта (для производства восстановительных работ в аварийных случаях) и самостоятельно (для проведения планового обслуживания, текущих и капитальных ремонтов).

3.86. Дежурный персонал МРБ привозит с собой необходимые запасные узлы и агрегаты на основе полученной информации о причинах отказа оборудования, а также полный набор необходимых специальных измерительных и регулирующих устройств и приборов.

3.87. При агрегатно-узловом ремонте следует предусматривать замену дефектных узлов и агрегатов, ремонтопригодность которых для механического оборудования \tau\prime\prime > 24 ч, для аппаратуры КИП и автоматики, электрических устройств, связи — \tau\prime\prime > 2 ч. При меньших величинах ремонтопригодности допускается ремонт дефектного элемента непосредственно на месте.

3.88. Компоновка узлов и агрегатов должна, как правило, обеспечивать проведение ремонтных работ без разборки трубопроводной обвязки узлов и агрегатов, не связанных с проводимым ремонтом.

3.89. Для удобства обслуживания и возможности разборки и сборки оборудования в блочных устройствах, а также для проведения текущего ремонта необходимо предусматривать монтажные проемы, специальные инвентарные устройства преимущественно напольного типа, грузовые площадки, захватные приспособления. Для обслуживания и управления арматурой, установленной на высоте 1,8 м и более от уровня пола, следует предусматривать индивидуальные или групповые площадки с лестницами; при кратковременном обслуживании узлов допускается применение стремянок.

3.90. Для ремонта блочных устройств, расположенных в труднодоступных местах, а также на площадках центральных пунктов сбора, подготовки нефти, газа и воды необходимо предусматривать передвижные грузоподъемные механизмы и приспособления. Перечень механизмов и приспособлений определяется проектом и вносится в заказные спецификации.

3.91. Для проведения мелкого ремонта блочных устройств, установки, наладки приборов КИП и автоматики, хранения инструмента и мелкого инвентаря следует предусматривать блок-боксы — мастерские.

3.92. Организации-разработчики блочных устройств должны разрабатывать правила и технологию проведения ремонтных работ с указанием возможных неисправностей и методов их устранения.

3.93. Исключен с 1 сентября 1987 года. - Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567.

3.94 В составе объекта проектируется система, состоящая из трех подсистем обеспечения условий для:

3.94.1. эксплуатационного персонала во время обслуживания оборудования и коммуникаций;

3.94.2. эксплуатационного и ремонтного персонала при проведении ремонтных работ;

3.94.3. эксплуатационного и ремонтного персонала, их семей, обслуживающего персонала в периоды, не связанные с производственной деятельностью.

3.95. Подсистемы обеспечения условий для эксплуатационного и ремонтного персонала в процессе обслуживания и ремонта оборудования проектируются с учетом продолжительности пребывания персонала около или внутри блочных устройств. При этом различают три градации продолжительности:

3.95.1. постоянное пребывание персонала при обслуживании более 2 ч в смену суммарно;

3.95.2. периодическое пребывание персонала (менее 2 ч в смену суммарно и не более 15 мин единовременно) при ремонте оборудования и трубопроводов;

3.95.3. кратковременное (не более 15 мин единовременно и не более 3 раз в смену) пребывание персонала при обслуживании и ремонтах.

Эксплуатационный персонал блочных устройств периодического и кратковременного обслуживания должен быть обеспечен спецодеждой, как для работ на открытом воздухе. В помещениях для этого персонала должны предусматриваться устройства для сушки одежды и обуви, приема пищи в соответствии с действующими нормативными документами.

3.96. Для блочных устройств, продолжительность пребывания обслуживающего персонала в которых классифицируется как постоянная (более 2 ч в смену суммарно), проектирование теплоснабжения и вентиляции, водоснабжения, канализации, проходов между оборудованием и укрытием блочного устройства ведется по действующим нормативам соответствующих глав СНиП II-31-74, СНиП II-30-76, СНиП II-32-74, СН 245-71, СН-433-79 и настоящих Норм.

3.97. Для блочных устройств, продолжительность пребывания обслуживающего персонала в которых классифицируется как периодическая или кратковременная (менее 2 ч суммарно), проектирование блок-боксов и блок-контейнеров, а также блоков открытого типа ведется на основе настоящих Норм.

3.98. Для выполнения ремонтных работ вне блочных устройств, продолжительность которых более 2 ч, следует предусматривать применение передвижных утепленных кабин с индивидуальными грузоподъемными средствами, освещением, отоплением и вентиляцией, в соответствии с действующими нормативными документами.

3.99. Подсистема обеспечения условий для эксплуатационного и ремонтного персонала, их семей и обслуживающего персонала состоит из базового жилищного комплекса, а также бытовых помещений для разъездного эксплуатационного и ремонтного персонала (при безвахтенном методе эксплуатации) или вахтенного комплекса (при вахтенном методе эксплуатации) <*>.

<*> Требования к объему обеспечения обслуживающего персонала предусматриваются конкретно в техническом задании в соответствии с действующими нормативами и настоящими Нормами.

3.100. При проектировании подсистемы, упомянутой в п. 3.99, следует предусматривать размещение базового жилищного комплекса в местах со сложившейся инфраструктурой преимущественно в существующем поселке или городе; должны быть решены вопросы организации и технологии доставки разъездного эксплуатационного или вахтенного персонала в вахтенный поселок и возвращения обратно в базовый жилищный комплекс, обеспечения продуктами питания, материалами, бельем, медикаментами и др.

Место размещения базового жилищного комплекса вблизи имеющихся поселений или на больших расстояниях в крупных населенных пунктах должно определяться на основе технико-экономических сопоставлений с учетом будущего развития данного района и согласования с местной санитарно-эпидемиологической службой.

3.101. Проектирование помещений для разъездного эксплуатационного и ремонтного персонала при безвахтенном методе обслуживания должно базироваться на принципах устройства и оснащения необслуживаемых стоянок с запасом необходимых продуктов, топлива, материалов. Размеры помещений должны определяться максимальным числом эксплуатационников, включенных в разъездную группу, а размеры запасов — из расчета двухнедельного непрерывного пребывания разъездной группы на объекте (для северных районов) <*>.

3.102 Проектирование вахтенного жилищного комплекса должно базироваться на следующих принципах:

3.102.1. оптимальной продолжительности пребывания эксплуатационного персонала (в течение двух недель) на вахте при максимальном совмещении профессий и регламентированном распределении обязанностей между членами вахтенной бригады;

3.102.2. статистически обоснованной продолжительности периодического пребывания МРБ;

3.102.3. резерве в размере 10% площади жилых помещений для размещения командированных;

3.102.4. максимальном удобстве и комфорте для всех проживающих с организацией питания по соответствующим нормативам и с обеспечением условий проведения полноценного отдыха и досуга;

3.102.5. наличие связи, обеспечивающей сигнализацию об аварийных ситуациях на объекте.

3.103. Административно-хозяйственное руководство вахтенными бригадами возлагается на начальника вахты и его аппарат, размещаемый в базовом жилищном комплексе; оперативное руководство вахтенной бригадой и также МРБ на объекте возлагается на бригадира вахтенной бригады.

3.104. Следует предусматривать получение специальной подготовки членами вахтенной бригады по оказанию первой медицинской помощи пострадавшему; для заболевшего должно быть предусмотрено специальное помещение. При необходимости оказание квалифицированной медицинской помощи должно быть обеспечено с помощью выездных медработников по вызову руководителя вахтенной эксплуатационной бригады.

3.105. Должна предусматриваться доставка необходимых продуктов питания, постельных принадлежностей, медикаментов вместе с вахтенным персоналом на весь срок вахты с учетом расчетного запаса на случай задержки по погодным условиям или иных ситуаций, а также обеспечения питания МРБ.

Блочные устройства системы автоматического управления

3.106. Функциональный блок (Ф-блок) системы автоматического управления (САУ) должен выполняться в соответствии с действующими основными положениями Миннефтепрома и Мингазпрома по автоматизированным системам управления и комплексной автоматизации нефтегазодобывающих и транспортных предприятий на основе:

3.106.1. применения автоматизированного оборудования и установок, малогабаритных приборов и щитов управления, средств телемеханики;

3.106.2. использования автоматизированных систем управления технологическими процессами с применением вычислительной техники (АСУТП);

3.106.3. размещения аппаратуры системы автоматического управления в блочных устройствах максимальной заводской готовности с широким использованием регуляторов прямого действия, а также регуляторов-преобразователей с исполнительными механизмами во взрывобезопасном исполнении;

3.106.4. обеспечения безопасности труда обслуживающего персонала внутри блочных устройств.

3.107. Для организации управления объектами нефтяной и газовой промышленности следует спроектировать типовой набор блок-боксов (диспетчерская, операторная, мастерская КИП), на базе которых должны строиться помещения главных щитов управления и диспетчерских пунктов наземных объектов. Блок-боксы должны допускать объединение их на площадке для получения необходимого строительного объема.

3.108. Системы автоматического управления должны быть построены по блочному принципу при минимальном числе типоразмеров узлов и блоков.

3.109. Межблочные коммуникации, как правило, должны предусматриваться надземными с учетом прокладки их на эстакадах и обеспечения минимального расхода кабельной продукции. Прокладка воздухопроводов для пневматических линий должна исключать возможность замерзания или загустения жидкости. Качество воздуха должно соответствовать ГОСТ 17433-80.

3.110. В схеме автоматизации должно предусматриваться минимальное количество видов и величин внешних питающих напряжений, унификации аппаратуры и блоков сигнализаций, логических блоков и других устройств автоматики и телемеханики.

3.111. Схемы автоматической защиты и блокировки оборудования должны допускать возможность подключения дополнительных (не предусмотренных схемой) защит и блокировок.

3.112. Системы автоматического управления блочным устройством должны строиться так: при любом виде управления (автоматическом, дистанционном или местном) должна действовать автоматическая защита и блокировка;

при повреждении САУ или при отсутствии электроэнергии в цепях автоматики не должно возникать аварийного состояния на управляемом оборудовании.

3.113. О возникновении аварийных режимов работы оборудования, о срабатывании автоматической защиты в схему централизованного контроля и управления с каждого блочного устройства следует, как правило, подавать нерасшифрованный аварийный сигнал.

3.114. Для опробования, наладки, вывода на режим и для контроля за технологическим процессом при местном управлении на каждом блочном устройстве должны предусматриваться приборы контроля. Механизмы, агрегаты, арматура с механизированным приводом, установленные в блочном устройстве, должны иметь местное управление независимо от наличия других видов управления.

3.115. Для САУ блочного устройства должны, как правило, использоваться серийные приборы и средства автоматизации. Допускается в отдельных обоснованных случаях применение несерийных или разработка и изготовление специальных приборов и устройств автоматики.

3.116. Блочные устройства САУ должны разрабатываться исходя из условий комплектной поставки с технологическими блоками.

3.117. Для приборов и средств автоматизации, располагаемых непосредственно на блочном устройстве, должны быть соблюдены условия эксплуатации, определяемые инструкциями по монтажу и эксплуатации этих приборов. Приборы, устанавливаемые на блоках открыто, должны иметь защиту от атмосферных воздействий.

3.118. Местные пусковые устройства или блоки местной автоматики должны размещаться в обогреваемых отсеках блочных устройств или в укрытиях. Для обогрева укрытий следует использовать преимущественно тепло технологических аппаратов и трубопроводов и электроэнергию.

3.119. Средства автоматизации Ф-блоков основного и вспомогательного технологического назначения Т, ИТ, ИРЖ следует выполнять преимущественно в виде локальных систем автоматики, обеспечивающих ведение технологического процесса в заданном режиме и эксплуатацию оборудования без постоянного присутствия вахтенного персонала.

3.120. Щиты с приборами и аппаратурой дистанционного контроля и управления блочным устройством устанавливаются в специализированных блочных операторных, выполняемых преимущественно в виде блок-боксов (ББ) или закрытых блоков (БЗ).

3.121. В операторных должен быть сосредоточен необходимый объем операций по дистанционному контролю и управлению всеми технологическими блоками установки.

3.122. С целью унификации специализированные блок-боксы операторных и закрытые блоки должны быть выполнены на единой элементной и конструктивной базе, предусматривающей применение унифицированного набора щитов и их элементов, пригодных для построения систем автоматизации любых объектов.

3.123. В блок-боксах операторных, предназначенных для постоянного пребывания эксплуатационного персонала, должны обеспечиваться максимальные удобства для обслуживания в соответствии с действующими нормативными документами и настоящими Нормами. В операторных (пунктах управления) с кратковременным или периодическим обслуживанием возможность наблюдения за состоянием аппаратуры следует обеспечивать преимущественно без открытия люков или дверей, а удобство и быстроту замены отказавших элементов — за счет устройства специальных люков и площадок.

3.124. Для повышения компактности размещения аппаратуры САУ внутри блок-боксов и закрытых блоков следует применять щиты управления с односторонним передним обслуживанием, обеспечивающие возможность свободного доступа и быстрой замены блоков и субблоков, вышедших из строя.

3.125. Блок-бокс операторной должен быть обеспечен естественным освещением, искусственным — общим и местным освещением с применением люминесцентных ламп белого цвета. В операторных с кратковременным или периодическим обслуживанием следует предусматривать включение освещения на время обслуживания снаружи. Обслуживаемые приборы и оборудование должны иметь освещенность в соответствии с действующими нормативами.

3.126. Рабочее место оператора в блок-боксах операторной должно оборудоваться с учетом эргономических требований в соответствии с ГОСТ 12.2.032-78.

3.127. Для предотвращения чрезмерного нагрева солнечными лучами должна предусматриваться окраска блочных устройств операторных в светлые цвета.

3.128. Для эффективного использования объема устройств автоматики аппаратура должна устанавливаться преимущественно на задних неподвижных рамах и передних поворотных рамах с углом поворота не менее 130°.

3.129. На неподвижных рамах должны устанавливаться приборы и блоки больших габаритов и массы, а также сборки контактов для внешних соединений.

3.130. Конструктивные решения блоков и субблоков систем автоматизации должны обеспечивать максимальное использование полезной площади и полезного объема блок-бокса с учетом обеспечения безопасных проходов.

3.131. Ввод кабелей в блок-боксы систем автоматического управления должен производиться с учетом удобства разделки кабеля, подключения и минимального расхода кабельной продукции. Ввод кабелей должен производиться общим потоком.

3.132. В блочных устройствах системы контроля и автоматики с постоянным пребыванием обслуживающего персонала уровень шума не должен превышать 60 дБ, для чего должна быть предусмотрена необходимая звукоизоляция от внешних источников шума.

3.133. В блочных устройствах систем управления и связи (операторных, узла связи и др.) с постоянным пребыванием обслуживающего персонала по условиям работы приборов, средств автоматизации, по характеру деятельности оператора предельно допустимые вибрации должны соответствовать СН 245-71 и ГОСТ 12.4.012-75.

4. ПРОЕКТИРОВАНИЕ ГЕНЕРАЛЬНЫХ ПЛАНОВ ОБЪЕКТОВ ГАЗОВОЙ И НЕФТЯНОЙ ПРОМЫШЛЕННОСТИ, ВЫПОЛНЕННЫХ В БЛОЧНО-КОМПЛЕКТНОМ ИСПОЛНЕНИИ, И ПРОТИВОПОЖАРНЫЕ НОРМЫ

Генеральные планы

4.1. Настоящий раздел Норм устанавливает требования, выполнение которых обязательно при проектировании генеральных планов новых и реконструируемых предприятий газовой и нефтяной промышленности, выполненных с применением блочных и блочно-комплектных устройств (поставляемых к месту монтажа и эксплуатации в полностью собранном и испытанном виде, включая системы пожаротушения и предотвращения взрыва) и расположенных в различных климатических зонах.

4.2. Проектирование генеральных планов газонефтедобывающих предприятий (установок предварительной и комплексной подготовки газа, головных сооружений, центральных или комплексных пунктов сбора нефти) и газонефтетранспортных предприятий (компрессорных и насосных станций) в блочно-комплектном исполнении должно базироваться на принципах:

4.2.1. безопасности обслуживания объекта и возможности производства ремонтных работ при минимальных показателях ремонтопригодности;

4.2.2. максимального повышения компактности объекта на основе применения эффективных средств предупреждения взрывов и тушения пожаров;

4.2.3. сокращения суммарной длины внешних межблочных коммуникаций всех назначений при преимущественно надземной прокладке коммуникаций в виде коридоров;

4.2.4. возможности компоновки на площадке блок-боксов в единые комплексы — блок-здания как по горизонтали, так и по вертикали;

4.2.5. сокращения числа блочных устройств на объектах на основе:

агрегирования технологического оборудования в едином корпусе или на едином основании;

создания блочных устройств большой единичной массы (суперблоков), представляющих собой целый объект или часть его с системами тепло-, водо-, энергоснабжения, вентиляции и др., размещенных в один или более этажей на едином основании.

4.3. Классификация блочных устройств по взрывной, взрывопожарной и пожарной опасности на категории производств приведена в обязательном Приложении 5.

4.4. В заданиях на проектирование наземных объектов газовой и нефтяной промышленности, выполняемых с применением блочных и блочно-комплектных устройств, неотъемлемой частью должна быть разработка систем предотвращения взрыва и пожаротушения на объектах.

4.5. Отнесение блочных устройств к той или иной зоне должно производиться с учетом функциональных связей.

4.6. Блочные и блочно-комплектные устройства, связанные функционально в единый комплекс, при размещении их на генеральном плане следует рассматривать как элементы единой технологической установки, и разрывы устанавливаются из условий безопасности эксплуатации, монтажа и ремонта.

4.7. Наземные объекты нефтяной и газовой промышленности по функциональному назначению и с учетом пожарной, взрывной и взрывопожарной опасности подразделяются на зоны:

I зона — основные технологические установки промысловой обработки и транспортирования газа, нефти, конденсата и нефтепродуктов, узлы входа, пылеуловители, блоки топливного газа, канализационные насосные системы КИП и А и др. Расходные емкости с ЛВЖ и ГЖ общим приведенным объемом до 1000 м3 (200 м3 ЛВЖ или 1000 м3 — ГЖ) и единичной емкостью до 50 м3 ЛВЖ или 100 м3 ГЖ со сливо-наливными устройствами до 3-х стояков;

II зона — установки вспомогательного технологического и нетехнологического назначения (блочные устройства тепло-, водо-, энергоснабжения, тушения пожара, узла связи, операторной, материального склада, механической мастерской и им подобные);

III зона — наземные склады ЛВЖ и ГЖ с приведенной емкостью более 1000 м3.

4.8. Противопожарные разрывы на наземных объектах газовой и нефтяной промышленности между отдельными блочными устройствами и зонами устанавливаются в соответствии с табл. 2. Минимальные расстояния от I или II зон до сооружений III зоны при суммарной емкости резервуаров от 1000 м3 до 4000 м3 и единичной емкости не более 400 м3 — 15 м, при суммарной емкости более 4000 м3 или единичной емкости более 400 м3, а также внутри зоны III — по СНиП II-106-79. Минимальные расстояния от сливо-наливных устройств IIIа зоны до сооружений I или II зон — 15 м.

Таблица 2

Расстояния на генеральном плане между блочными устройствами в пределах зоны и между зонами, размещаемыми на наземных объектах

Номер зоны	Наименование блочных устройств	Расстояние между блочными устройствами в пределах зоны и между зонами, м
		I	II
1	2	3	4

А. Установка предварительной подготовки газа, установка комплексной подготовки газа, головные сооружения

I	Блоки арматурные входных и выходных линий; блоки сепараторов, теплообменников, адсорберов, абсорберов, турбодетандеров, регенерации и распределения ДЭГа, метанола; блок-боксы насосной ДЭГа, метанола, ингибитора коррозии, сероочистки собственных нужд, разделителей, замера и редуцирования газа, эстакады; технологические емкости чистого ДЭГа, метанола, ингибитора коррозии, дренажной емкости, топливного газа; подземная емкость с погружным насосом для промстоков; установка стабилизации конденсата (блоки распределения потока, теплообменников, дебутанизатора, подачи конденсата, подогрева конденсата; блок-бокс насосных промстоков <*>	нн	9
II	Блок-боксы воздушной компрессорной, механической мастерской, узла связи, операторной, аппаратной, кладовой для хранения несгораемых материалов; блок-боксы трансформаторной подстанции <>, распредустройств <>, блок-боксы котельной <>, газовоздушных калориферов. Блочные устройства противопожарного назначения (насосные пожаротушения), водоснабжения и инвентаря <>, бытовые, буфеты, резервуары воды для производственных и противопожарных <*> нужд; блокбоксы натрий-катионовой установки	9	нн

Б. Блочно-комплектная компрессорная станция (БККС)

I	Блок-контейнеры газоперекачивающего агрегата; блоки установки очистки газа и сбора конденсата; блоки установки охлаждения газа; блок-бокс редуцирования газа: блоки подготовки (очистка, осушка) топливного, пускового и импульсного газа; блоки склада масел; блок-бокс маслонасосной с регенерацией; блоки утилизации тепла отходящих газов; узлы обвязки нагнетателей; блок-бокс канализационной насосной <>; установки биохимического окисления и обеззараживания хозяйственно-бытовых стоков, блок огневых подогревателей газа <>, узлы подключения к магистральному газопроводу	нн	9
II	Блок-боксы узла связи; операторная с аппаратной; материальный склад; ремонтная мастерская; блок ПАЭС <>, воздушной компрессорной, душевые, гардеробные, кабинеты ИТР, химические лаборатории, насосная над артскважиной, гараж. Блок-боксы трансформаторной подстанции <>, электрощитовой, аккумуляторной; блок-бокс распредустройств <>, блок-боксы котельной <>, блок емкостей с насосом для ПАЭС; блочные устройства противопожарного назначения (насосные пожаротушения, инвентаря <>; резервуары для производственных и противопожарных <> нужд; блокбоксы насосной оборотного водоснабжения, установок обезжелезивания и смягчения воды	9	нн

В. Блочно-комплектная автоматизированная газораспределительная станция (БК АГРС)

I	Блок-бокс редуцирования газа и КИП и А, блок очистки газа, отключающих устройств, блок-контейнер одоризации газа	нн	5
II	Блок-контейнер подогрева газа	5	нн

Г. Блочно-комплектная насосная станция (БКНС)

I	Блок-контейнер насосных агрегатов; узел обвязки насосного агрегата; блок-бокс утечек нефти; блок-бокс узла регулирования давления; блок-бокс маслосистемы насосных агрегатов, охлаждения антифриза, наружные технологические установки (в том числе емкости масла, топлива, сборники утечек нефти и нефтесодержащих стоков, эстакада технологических трубопроводов и кабелей); блок-бокс канализационных насосов <*>, блок гашения ударной волны; блок фильтровгрязеуловителей; блок-бокс полного биохимического окисления и обеззараживания сточных вод	нн	9
II	Блок-контейнер резервной дизельной электростанции <> (основные и вспомогательные блоки); блок-бокс воздушной компрессорной, механической мастерской, кладовая оборудования, узла связи, операторной, ЗРУ <>, ЩСУ, КТП <>, подпорных и приточных вентиляторов; блочные устройства противопожарного назначения (насосные пожаротушения, водоснабжения и инвентаря) <>, блок-бокс насосов оборотного водоснабжения; АВО для охлаждения воды; блок-бокс с артскважиной, резервуары противопожарной и питьевой воды	9	нн

Д. Центральный пункт сбора нефти и ДНС (в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567)

I	Блоки сепарации безводной и обводненной нефтей; блоки горячей и вакуумной сепарации; блоки предварительного обезвоживания нефти; блоки подогрева безводной и обводненной нефти и пресной воды, блоки обезвоживания и обессоливания нефти, дренажной емкости, аварийного переключения, блоки насосов обводненной, товарной нефти, пресной воды, внутрискладской перекачки, соленой воды, блок регенерации тепла, блоки приготовления и дозирования реагентовдиэмульгаторов, блоки контроля кондиции и измерения количества товарной нефти, блоки очистки и перекачки пластовых и сточных <*> вод, блоки компримирования газов концевой, горячей и вакуумной сепарации, блоки ввода одоранта, метанола и ингибитора коррозии, технологические емкости ЛВЖ, ГЖ и воды, включая аварийные емкости ДНС вместимостью до 10000 м3	нн	9

(в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

II	Блок-боксы компрессорных воздуха, блоки водоохлаждающих устройств циркуляционной системы водоснабжения, блок-боксы механической мастерской, блок-бокс операторной КИП и А <>, блок-бокс узла связи, блок-боксы трансформаторной подстанции <>, блок-боксы щитов управления, блокбокс распредустройств <>, блок-бокс станции управления электродвигателями, блокбоксы котельных установок <>, кладовой оборудования. Блочные устройства противопожарного назначения (насосные пожаротушения, водоснабжения и инвентаря) <*>, бытовые, буфеты	9	нн

(в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

Примечания. 1. <*> Противопожарные разрывы устанавливаются в соответствии с примечаниями.

2. нн — не нормируется. Расстояния между БУ принимаются из условий нормальной эксплуатации, ремонта и монтажа.

3. Противопожарные разрывы между блоками огневых подогревателей, печей и БУ производства категории А и Б не нормируются при закрытой системе, не допускающей проникновения пламени огня, а при открытой огневой системе разрывы принимаются 15 м от огневой стороны. Расстояние от неогневой стороны может быть уменьшено до 3 м с обоснованием в технологической части проекта.

4. Противопожарные разрывы между котельной и БУ I зоны принимаются 20 м. В этом случае должны быть выполнены мероприятия, предусмотренные пп. 4.19.3 — 4.19.6.

5. Расстояние от пожарных резервуаров (места забора воды) и насосной пожаротушения и инвентаря до блочных устройств I-й зоны должно быть не менее 18 м, а до резервуаров с легковоспламеняющимися жидкостями (ЛВЖ), горючими жидкостями (ГЖ) и газовым конденсатом в соответствии с СН 433-79 или СНиП II-106-79.

6. Блочные устройства для вахтенного эксплуатационного персонала объектов добычи и транспорта нефти размещаются на расстоянии не менее 50 м от блочных устройств I зоны и 100 м от резервуаров газового конденсата и нефти.

7. Расстояние от блочных устройств канализационных насосных производственных стоков до расходных складов легковоспламеняющихся и горючих жидкостей принимается 15 м.

8. Расстояние от взрывоопасных блочных устройств закрытого или открытого типа до комплектной трансформаторной подстанции и распредустройств открытого или закрытого исполнения и блок-боксов операторной КИПиА принимаются в соответствии с ПУЭ.

9. Расстояние между дизельными электростанциями, гаражом и блочными устройствами производства категории А и Б принимаются 15 м с расчетом этого расстояния от дверей или ворот указанных блочных устройств (выходящих в сторону, противоположную от I зоны).

10. Проектирование пожарных депо и оборудования колонных аппаратов и этажерок с водяным орошением (лафетными стволами, кольцами орошения) должно производиться по противопожарным нормам проектирования предприятий нефтяной и газовой промышленности. Проектирование пожарных депо и пожарных постов для складов нефти, нефтепродуктов следует предусматривать согласно СНиП II-106-79.

В пределах одной зоны разрывы не нормируются и принимаются из условий безопасности обслуживания, производства монтажа и ремонтных работ.

4.8.2. Исключен с 1 сентября 1987 года. - Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567.

4.9. Блочные устройства I зоны могут компоноваться в единое блок-здание без противопожарных разрывов с БУ II зоны (за исключением резервуаров противопожарного запаса пожарных насосов, артскважины, буфета) при выполнении следующих условий:

4.9.1. общая площадь пристраиваемых БУ I и II зон не должна превышать 5200 м2 при одноэтажной компоновке и 2600 м2 — при двухэтажной компоновке;

4.9.2. электрооборудование блочных устройств, расположенное в едином блок-здании в пределах взрывоопасной зоны должно выбираться в соответствии с требованиями ПУЭ;

4.9.3. БУ, относимые по пожарной опасности к категориям А, Б отделены от БУ с производствами других категорий глухими газонепроницаемыми несгораемыми стенками (перегородками) с пределом огнестойкости не менее 0,75 ч.

4.10. Максимальная площадь закрытых БУ I зоны не должна превышать 5200 м2. При большей площади зона должна делиться на секции с разрывом между последними 15 м. Для установок, содержащих горючие газы (не в сжиженном состоянии), предельная площадь может быть увеличена в 1,5 раза.

4.11. Расстояние от закрытых блочных устройств производства категории В, Г, Д до расходных складов с ЛВЖ, ГЖ емкостью до 250 м3 не нормируется в случае размещения между ними одного блочного устройства с ограждающими конструкциями огнестойкостью не менее 0,75 ч или оснащения расходного склада автоматической системой пожаротушения.

Примечание. Разрешается пристыковывать или пристраивать в едином объеме помещение с оборудованием, предназначенным для перекачки светлых и темных нефтепродуктов, относящихся непосредственно к обслуживаемому резервуару.

4.12. Блочные устройства, отнесенные ко II зоне, допускается размещать на генеральном плане на границе ограждения территории.

4.13. Для блочных и блочно-комплектных устройств объектов нефтяной и газовой промышленности взрывоопасные зоны и их количественные характеристики определяются ПУЭ.

4.14. Наземные объекты нефтяной и газовой промышленности, выполненные с применением блочных и блочно-комплектных устройств, ограждаются забором высотой не менее 2 м из материала любой группы возгораемости. При этом ограждения должны отстоять от блочных устройств категории производства А, Б, В не ближе 5 м. Блок-боксы категории производства Г, Д могут размещаться на границе площадки.

4.15. На насосных станциях перекачки нефти и центральных пунктах сбора нефти для сбора возможных утечек нефти должна предусматриваться дренажная линия, соединяемая через гидрозатвор с дренажной подземной емкостью объемом по расчету в технологической части проекта.

4.16. Расстояние от эстакады с технологическими трубопроводами и кабельными линиями до блочных устройств любой категории производства не нормируется. Расстояния устанавливаются из условий удобства производства монтажа и ремонта.

4.17. Узлы входа газа на газодобывающих предприятиях при размещении их в закрытом помещении или на открытой площадке могут пристраиваться без разрыва к помещению основного технологического оборудования.

4.18. Для предотвращения растекания разлившейся легковоспламеняющейся жидкости (ЛВЖ) и горючей жидкости (ГЖ) за пределы блочного устройства в дверных проемах следует предусматривать пороги высотой не менее 0,15 м с пандусами.

4.19. Котельные установки, работающие на газовом или жидком топливе, допускается компоновать в общем блок-здании при условиях:

4.19.1. исключен с 1 сентября 1987 года. - Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567;

4.19.2. отсутствия проемов в стенах (перегородках), отделяющих котельную от помещений категорий А, Б;

4.19.3. устройства естественной и аварийной механической вентиляции, сблокированной с газоанализатором;

4.19.4. наличия самостоятельного выхода наружу в сторону, противоположную от I зоны;

4.19.5. оборудования взрывными клапанами (при работе на газообразном топливе);

4.19.6. оборудования автоматическим устройством (блокировкой), обеспечивающим прекращение подачи топлива при аварийных режимах в соответствии с требованиями СНиП II-35-76;

4.19.7. отсутствия над котельной помещений с другими производствами;

4.19.8. наличия на дымовой трубе мокрогасителей;

4.19.9. выполнения кровли в радиусе 3 м от дымовой трубы из несгораемых материалов.

4.20. При размещении в одном блок-боксе или блок-контейнере технологического оборудования, способного создавать в аварийных случаях взрывоопасную среду, и невзрывозащищенного электрооборудования в общепромышленном исполнении, отделенного герметичной перегородкой, расстояние между дверями взрывоопасного и невзрывоопасного отсеков не нормируется при условиях:

4.20.1. устройства механической блокировки, предотвращающей одновременное открытие дверей взрыво- и невзрывоопасного отсеков;

4.20.2. создания избыточного давления 10 — 50 Па (подпора) в невзрывоопасном отсеке.

4.21. Для складов ПСМ общей емкостью не более 1000 м3 зоны I высоту внешнего ограждения (обвалования) следует принимать на 0,2 м выше расчетного уровня всей разлившейся жидкости наибольшего из резервуаров; расстояния от поверхности резервуаров до ограждающих стенок (обвалования) не нормируются; расстояние от резервуаров до блок-боксов склада масел и топливно-раздаточных колонок не нормируется.

4.22. Емкости склада масел на объектах нефтяной и газовой промышленности должны содержать 3-месячный запас свежего масла (не менее).

4.23. Разрешается размещение открытых блоков технологического назначения на одной площадке без нормирования разрывов с блок-боксами и блок-контейнерами, скомпонованными по п. 4.9 в единое блок-здание при соблюдении следующих условий:

4.23.1. исключен с 1 сентября 1987 года. - Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567.

4.23.2. суммарная площадь блок-здания с примыкающими к нему открытыми блочными устройствами технологического назначения не превышает 5200 м2. Для установок, содержащих горючие газы (в несжиженном состоянии) предельная площадь может быть увеличена в 1,5 раза;

4.23.3. открытые блочные устройства располагаются только с одной стороны блок-здания.

При этом между блок-зданием и открыто установленными блоками допускается располагать эстакаду с технологическими трубопроводами и кабельными сетями. При площади более 5200 м2 между блок-зданиями с примыкающими открытыми блоками технологического назначения и другими сооружениями зоны I должно быть расстояние не менее 9 м.

4.24. Для повышения компактности генеральных планов следует использовать принцип расположения основного технологического оборудования нефтегазопромысловых объектов и оборудования вспомогательного назначения всех объектов (размещаемых в блок-боксах) в два яруса (этажа) при условии обеспечения требований безопасности эксплуатации, пожаробезопасности в соответствии с действующими нормативными документами: СП 433-79, СНиП II-89-80, ПУЭ и настоящими Нормами.

4.25. На объектах нефтяной и газовой промышленности, выполненных с применением блочных и блочно-комплектных устройств, следует, как правило, предусматривать водопроводные сооружения, располагаемые на территории объектов.

4.26. Для уменьшения площадей генеральных планов наземных объектов газовой и нефтяной промышленности следует предусмотреть использование технологического оборудования, аппаратов и агрегатов высокой единичной производительности, позволяющих уменьшить их общее количество на площадке.

4.27. Прокладку инженерных сетей следует производить преимущественно надземно в специальных коммуникационных коридорах; допускается прокладка коммуникаций подземно в бесканальном исполнении.

4.28. К блочным устройствам, требующим при производстве ремонтных работ использования грузоподъемных механизмов, должен быть предусмотрен свободный подъезд применяемых механизмов для демонтажа и обратного монтажа блочных устройств.

Оснащение средствами предупреждения взрыва, пожара и тушения пожара

4.29. Необходимые системы и средства пожаротушения на УКПГ, КС, ГРС, ЦПС, НПС, выполненных с применением блочных устройств, приведены в обязательном Приложении 5. На нефтепромысловых объектах, размещаемых вне территории ЦПС (замерные и сепарационные установки, дожимные насосные станции без резервуаров нефти, установки предварительного сброса пластовой воды, установки подачи химических реагентов и ингибиторов коррозии, очистные сооружения пластовых и промдождевых вод, установки подготовки газа, газораспределительная станция очистки и замера газа, огневые подогреватели нефти и др.) и на газопромысловых объектах, размещаемых вне территории УКПГ и ГС (установки предварительной подготовки газа, пункты очистки и замера газа, газораспределительные станции, включая кабельные эстакады, допускается пожаротушение обеспечивать только первичными средствами и передвижными средствами пожаротушения.

На площадках ДНС с резервуарами нефти типа РВС в качестве источника противопожарного водоснабжения допускается использование воды из системы поддержания пластового давления. При этом для обеспечения работы передвижных установок пенного пожаротушения должен быть предусмотрен резервуар пресной воды емкостью, определяемой расчетом.

4.30. Выбор способов тушения пожара и конкретных огнегасящих веществ должен выполняться проектной организацией на базе технико-экономического обеспечения, а проектирование системы противопожарной защиты — вестись с учетом требований СНиП 2.04.09-84.

4.31. Расчетный расход воды на наружное пожаротушение должен приниматься в соответствии со СНиП 2.04.02-84, СН 433-79, СНиП II-106-79.

4.32. Абзац исключен с 1 сентября 1987 года. - Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567.

Минимальные расстояния в плане сети водопровода (за исключением противопожарного, проектируемого в соответствии со СНиП II-89-80) канализации, теплоснабжения и силовых кабелей от блочно-комплектных установок и блок-боксов не нормируется. Разрешается расположение под блоками и блок-боксами инженерных сетей, при этом должны быть предусмотрены мероприятия, обеспечивающие нормальную эксплуатацию блок-боксов и сетей, а также возможность проведения ремонтных работ. На площадках резервуарных парков прокладку противопожарных сетей выполнять в соответствии с требованиями СНиП 2.04.02-84.

4.33. При дистанционном пуске противопожарных насосных установок пусковые кнопки следует предусматривать у пожарных кранов, размещенных в помещениях, а также в узле связи и операторной; допускается установка пусковой кнопки противопожарных насосов снаружи блок-бокса у входа.

4.34. Эффективность мероприятий по предупреждению возникновения взрыва и пожара при компоновке в единое блок-здание производства категории А, Б, В, Г, Д должна быть обоснована в технологической части проекта объекта.

4.35. В блок-боксах и блок-контейнерах, в которых возможно выделение взрывоопасных или вредных газов с удельным весом менее 0,8, должны быть предусмотрены аэрационные фонари или дефлекторы для их удаления.

4.36. Блок-контейнеры и блок-боксы, в которых могут выделяться легковоспламеняющиеся и горючие жидкости, способные создавать взрывоопасные смеси, должны быть оснащены автоматически действующими газоанализаторами, дающими сигнал (световой или звуковой на центральный пульт объекта) на включение аварийной вентиляции при загазованности помещения в соответствии с требованиями СНиП II-33-75.

4.37. Оборудование автоматической установки пожаротушения может быть размещено в отдельном блок-боксе; в блок-контейнерах и блок-боксах с технологическими установками разрешается размещение автоматизированной установки пожаротушения, обслуживающей этот блок-контейнер или блок-бокс в специальном герметичном отсеке, отделенном теплоизолированной металлической стенкой с пределом огнестойкости не менее 0,5 ч.

4.38. Пуск автоматической установки пожаротушения в работу должен осуществляться автоматически от извещателей.

4.39 Пуск стационарной установки может осуществляться:

4.39.1. автоматически от извещателей;

4.39.2. дистанционно от пусковых кнопок из операторной или диспетчерской;

4.39.3. местно от пусковых устройств оборудования установки.

4.40 Должны быть предусмотрены следующие виды сигнализации на щит управления объектом:

4.40.1. о возникновении пожара;

4.40.2. о срабатывании противопожарной установки;

4.40.3. о превышении предельно допустимой концентрации (ПДК).

4.41. Для обеспечения безопасности работы обслуживающего персонала внутри блок-контейнера (насосного, газотурбинного или другого им подобного) и блок-боксов регуляторов давления и др., оборудованных установками автоматического пожаротушения, должны быть предусмотрены:

4.41.1. отключение автоматики включения огнегасительной установки при открывании дверей в блок-контейнере или в блок-боксе для входа обслуживающего персонала, выдача сигнала на центральный пульт управления об отключении автоматики и о присутствии человека внутри помещения;

4.41.2. включение автоматики огнегасительной установки только при закрытых дверях и проемах.

4.42. На нагнетательных трубопроводах между технологическим оборудованием или агрегатом и отсекающей в аварийных случаях задвижкой должен быть установлен обратный клапан.

4.43. Для блочных устройств, оборудованных автоматическими системами сигнализации или тушения пожара, следует предусмотреть блокирование с этими системами систем вентиляции, воздушного отопления с целью автоматического отключения их при срабатывании систем извещения и тушения пожара, а также отключение электроприемников в данном блочном устройстве.

4.44. На объектах газовой и нефтяной промышленности, выполненных с применением блочных и блочно-комплектных устройств, извещатели электрической пожарной сигнализации общего назначения должны устанавливаться:

для зданий с производствами категорий А, Б, В — снаружи зданий у выходов на расстоянии не более чем через 50 м;

на наружных установках и открытых складах с производствами категорий А, Б, В — по периметру установки склада не более чем через 100 м;

на складах (парках) горючих газов, легковоспламеняющихся и горючих жидкостей — по периметру обвалования не более чем через 100 м;

на сливоналивных эстакадах горючих газов, легковоспламеняющихся и горючих жидкостей — через 100 м, но не менее двух (у лестниц для обслуживания эстакад).

4.45. Оборудование блочных устройств пожарной, пожарно-охранной сигнализаций производится в соответствии с Перечнями, утвержденными Миннефтепромом и Мингазпромом, согласованными с Госстроем СССР и ГУПО МВД СССР. Станции пожарной сигнализации следует устанавливать в помещениях, в которых находится персонал круглосуточного дежурства (операторных, диспетчерских).

4.46. На объектах нефтяной и газовой промышленности в блочном и блочно-комплектном исполнении при наличии автоматической системы тушения пожара основных технологических установок и пожарной охраны объектов, выполняемой силами добровольной пожарной дружины, разрешается применение сокращенного объема пожарного поста (с помещением для автомашины, дежурного водителя), с организацией круглосуточного дежурства одним дежурным водителем.

Приложение 1

Рекомендуемое

ТЕРМИНОЛОГИЯ
(ОПРЕДЕЛЕНИЯ КЛЮЧЕВЫХ СЛОВ)

Агрегат — укрупненный унифицированный блок технологического оборудования, органически объединенный в едином корпусе или соединяющий механически на едином основании несколько видов оборудования, выполняющих законченный процесс подготовки и транспорта нефти и газа.

Агрегатно-узловой ремонт — форма организации ремонта технологического оборудования, при которой вместо устранения возникших дефектов и неполадок заменяют целиком отдельные узлы и агрегаты, используя оборотный фонд.

Блок (Б) — транспортабельное устройство в виде совокупности оборудования, смонтированного на общем основании, вписывающееся в габариты погрузки.

Блок закрытый (БЗ) — блок с укрытием, выполненным в виде кожуха (капота), внутри которого создается микроклимат, обеспечивающий необходимые условия работы оборудования и аппаратуры; доступ к обслуживаемым и ремонтируемым частям установок осуществляется через откидные крышки или люки, без захода человека внутрь укрытия.

Блок-контейнер (БК) — блок с индивидуальным укрытием (контейнером), внутри которого создается микроклимат, обеспечивающий необходимые условия работы оборудования и аппаратуры, предназначенным для кратковременного пребывания человека внутри укрытия во время обслуживания и проведения ремонтных работ.

Бокс (Бс) — транспортабельное здание (или его часть) из легких строительных конструкций, вписывающееся в габариты погрузки.

Блок-бокс (ББ) — бокс с установленным технологическим и инженерным оборудованием.

Блочное устройство (БУ) — обобщенное понятие, включающее блоки, блок-контейнеры, боксы, блок-боксы, суперблоки максимальной заводской готовности.

Блочно-комплектное устройство (БКУ) — объект (или его функционально законченная часть), поставляемый к месту строительства (монтажа) в виде комплекта блочных устройств, а также (преимущественно в транспортных контейнерах) сборных конструкций и заготовок инженерных коммуникаций.

Блок-здание (Бзд) — здание, монтируемое из блочных устройств или из блочных устройств и комплектных строительных конструкций.

Безвахтенный способ обслуживания — форма эксплуатации наземных объектов в автоматическом режиме, дистанционно, без непосредственного участия человека при нормальном функционировании объекта.

Вахтенный способ обслуживания — форма эксплуатации технического устройства персоналом, пребывающим к месту работы сроком на 10 — 14 дней с постоянного местожительства — базового населенного пункта.

Индивидуальное здание — здание, предназначенное для размещения одной из нескольких одноименных технологических (энергетических) установок (агрегатов).

Индивидуальное малообъемное здание — индивидуальное здание объемом до 1500 м3.

Жизнеобеспечение — система мероприятий и устройств, служащих для обеспечения нормальной жизнедеятельности человека.

Жизнеобеспечение внутреннее — система, размещаемая в пределах промышленной зоны объекта и предназначенная для обеспечения нормальной жизнедеятельности в рабочее время.

Жизнеобеспечение внешнее — система, размещаемая за пределами промзоны и предназначенная для обеспечения нормальной жизнедеятельности эксплуатационного персонала вне рабочего времени.

Избыточность — наличие возможности путем конструктивно-компоновочных усовершенствований, изменений вспомогательных технологических процессов и структуры эксплуатации уменьшить (суммарно в сферах строительства и эксплуатации) затраты на единицу вырабатываемой объектом продукции при достигнутом (неизменном) общем уровне технологии производства.

Кожух — наружное ограждение технологического оборудования, обеспечивающее нормальное функционирование последнего на открытом воздухе, изготовляемое и поставляемое совместно с оборудованием полной заводской готовности.

Коммуникационный этаж — пространство, устраиваемое в блок-зданиях для размещения коммуникаций.

Коэффициент индустриализации — мера переноса строительно-монтажных работ, производимых на площадке, в заводские условия.

Коэффициент компактности (заполнения) блочных устройств — числовая величина, представляющая собой отношение объема, занимаемого оборудованием, аппаратами, приборами, трубопроводами и др., к объему помещения, в котором они размещены.

Модуль — унифицированный функциональный элемент, конструктивно оформленный как самостоятельное изделие.

Монтаж «с колес» — метод монтажа конструкций заводского изготовления, при котором они доставляются в рабочую зону строительной площадки в определенное время и устанавливаются в проектное положение без промежуточного складирования.

Наземный объект — площадочное сооружение, составляющее часть предприятия нефтяной или газовой промышленности (добывающего, транспортного), пространственно ограниченное размерами генеральных планов производственной зоны и сооружений системы внешнего жизнеобеспечения.

Открытая компоновка — размещение технологического оборудования на открытой площадке с обеспечением необходимых условий для работы за счет кожухов заводского изготовления или применения материалов, допускающих их эксплуатацию на открытом воздухе.

Поставка газоперекачивающих агрегатов без разборки и ревизии — способ исключения разборки и сборки агрегатов в условиях строительно-монтажной площадки с обеспечением работоспособности за счет заводских испытаний на стенде.

Ремонтные кабины — специальные передвижные инвентарные средства с набором необходимых инструментов и грузоподъемных устройств для производства ремонтных работ на открыто устанавливаемых блочных и блочно-комплектных устройствах.

Саморазгружающийся транспортер — средство, обеспечивающее транспортирование и монтаж блочных устройств на заранее подготовленное основание без применения дополнительных крановых средств.

Сборочно-комплектовочное предприятие — предприятие в составе мобильной строительно-монтажной организации, осуществлявшее приемку материалов и оборудования, изготовление и испытание блочных устройств, а также передачу их для доставки на строительную площадку.

Степень сборности — показатель технико-экономической оценки проектов зданий, сооружений и технического уровня строительства, характеризуемый отношением сметной стоимости сборных конструкций, а также предварительно заготовленных узлов, к сметной стоимости строительных материалов и коммуникаций.

Суперблок (СБ) — транспортабельное устройство (сооружение) полной заводской готовности, размеры которого превышают габариты погрузки.

Функциональный блок — основная структурная часть наземного объекта, имеющая единое общее функциональное назначение.

Функциональный элемент — составляющая функционального блока, имеющая самостоятельное технологическое назначение (агрегат, аппарат, устройство и т.п.).

Приложение 2

Справочное

МОДЕЛЬ ПРОИЗВОДСТВЕННОГО ПРЕДПРИЯТИЯ

Наземные объекты производственного назначения нефтяной и газовой промышленности УКПГ, УКПН, КС, НС, АГРС в модели, приведенной на рис. 1, представлены в виде функциональных блоков (Ф-блоков). Они соединены между собой различного рода коммуникациями: функциональными (для перенесения массы или энергии) и информационными.

Оснащение средствами предупреждения взрыва, пожара и тушения пожара

Рис. 1. Модель производственного предприятия

В технологическом Ф-блоке Оснащение средствами предупреждения взрыва, пожара и тушения пожара имеется функциональный элемент Т (технологическая установка, аппарат, агрегат), с помощью которого производится полное или частичное превращение получаемого сырья в готовую продукцию. Для нормального функционирования элемента Т необходим энергопривод — элемент Э, устройства для отвода и подвода тепла, смазки технологической установки и энергопривода — элемент С, устройства для ввода в процесс реагентов, используемых в работе технологической установки (например, ДЭГ или силикагель для осушки газа на промыслах) — элемент Р.

В Ф-блоке автоматического управления Оснащение средствами предупреждения взрыва, пожара и тушения пожара сосредоточены средства контроля и регулирования технологических процессов в каждом элементе Ф-блока Оснащение средствами предупреждения взрыва, пожара и тушения пожара , с которым Ф-блок соединен информационными связями. Для выполнения различных требований функционирования Ф-блоков Оснащение средствами предупреждения взрыва, пожара и тушения пожара и в специальном Ф-блоке источников (так называемого «инженерного обеспечения») имеются функциональные элементы, обеспечивающие водоснабжение Вд, канализацию Кнл, пожарозащиту и взрывозащиту Пож, связь Св между Ф-блоками и с внешними системами, а для функционирования всех этих элементов — своя система энергоснабжения Э, контроля и управления процессами протекания АЭ, АВд ..., реагентное хозяйство.

Ф-блоки Оснащение средствами предупреждения взрыва, пожара и тушения пожара , , , размещаемые в различных географических и климатических условиях, должны быть выполнены приспособленными к колебаниям параметров внешних воздействий (выбором специальных металлов, теплозащитой, сейсмозащитой и пр.).

Для обеспечения нормальных условий проживания занятых в производственных и ремонтных Ф-блоках людей в объекте имеется Ф-блок жизнеобеспечения Оснащение средствами предупреждения взрыва, пожара и тушения пожара (инфраструктуры). В этом Ф-блоке предусмотрены необходимые жилищные и культурно-бытовые условия для проживания основного производственного персонала, их семей и обслуживающего их персонала (здравоохранение, образование, культура, спорт и др.). Для нормального функционирования Ф-блока Оснащение средствами предупреждения взрыва, пожара и тушения пожара необходим Ф-блок источников, аналогичный Ф-блоку .

Кроме того, в составе объекта предусмотрены устройства для хранения сырья, полуфабрикатов, реагентов, материалов, запасных частей и готовой продукции X_{1} и X_{2} (например, материальные склады). Для упрощения на рис. 1 показаны только устройства для хранения сырья и готовой продукции для основной технологической установки.

Приложение 3

Справочное

СТРУКТУРА НАЗЕМНОГО ОБЪЕКТА В БЛОЧНО-КОМПЛЕКТНОМ ИСПОЛНЕНИИ

                         ┌────────────────────────┐
                         │    Наземный объект     │
                         └─────────────┬──────────┘
                   ┌───────────────────┴───────────────────┐
                   │    Блочно-комплектные устройства      │
                   └───────────────────┬───────────────────┘
          ┌────────────────────────────┼────────────────────────────┐
<pre class="legal-pre">┌─────────┴──────────┐   ┌─────────────┴─────────────┐    ┌─────────┴──────┐
│Блочные устройства  │   │   Сборные строительно-    │    │    Материалы   │
│                    │   │  монтажные конструкции    │    │                │
└─────────┬──────────┘   └─────────────┬─────────────┘    └─────────┬──────┘
          │                            └───────┐                    │
     ┌────┴───┬───────┬────────┐        ┌──────┴────┐               │</pre>
┌────┴──┐┌────┴──┐┌───┴───┐┌───┴──┐ ┌───┴──┐┌───────┴────┐┌─────────┴─────┐
<pre class="legal-pre">│Блоки  ││Блоки  ││Блок-  ││Блок- │ │ Узлы ││  Сборные   ││  Материалы    │
│(супер-││закры- ││контей-││боксы │ │      ││конструкции ││ в контейнерах │
│блоки) ││тые    ││неры   ││      │ │      ││  зданий    ││               │</pre>
└───────┘└───────┘└───────┘└──────┘ └──────┘└────────────┘└───────────────┘

Примечание. Размещение составляющих объект БУ даны в порядке предпочтительности применения (слева направо).

Принципиальные конструктивные схемы блочных устройств
Совмещение транспортной функции		Конструктивная схема

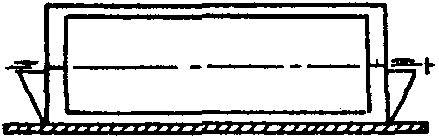

В конструкции соединительной рамы	С функцией фундамента
	С функцией наземного транспортного средства
	С функцией опор для различного оборудования и емкости для рабочих агентов

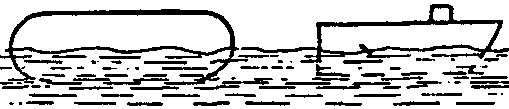

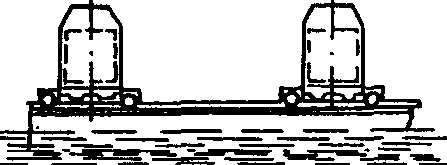

	С функцией водного транспортного средства и опор для различного оборудования
В конструкции корпуса	С функцией опор подшипников
	С функциями трубопровода
	С функциями опор для других корпусов
	С функциями водного транспортного средства

Приложение 4
Рекомендуемое

РЕКОМЕНДУЕМЫЕ ОЦЕНКИ СОВЕРШЕНСТВА БЛОЧНЫХ И БЛОЧНО-КОМПЛЕКТНЫХ УСТРОЙСТВ

1. Индустриализация строительства направлена на сокращение суммарных затрат живого и овеществленного труда на каждом этапе создания объекта, в том числе на промышленных предприятиях отраслевой стройиндустрии, на погрузочно-разгрузочных и транспортных работах на строительной площадке.

2. Общая оценка совершенства блочных и блочно-комплектных устройств дается по проведенным затратам на единицу вырабатываемого целевого продукта.

3. Частные (локальные) оценки конструктивного совершенства блочных и блочно-комплектных устройств:

3.1. коэффициент заполнения объема \eta_{\text{об}} ;

3.2. коэффициент индустриализации строительства по факторам сборности и блочности K_{\text{и}}^{\text{сб}} .

4. Коэффициент заполнения объема ( \eta_{\text{об}} ) характеризует эксплуатационные свойства блочного устройства и вычисляется по формуле:

\eta_{\text{об}} = \frac{V_{\text{м}}}{V_{\text{к}}} ,

где V_{\text{м}} — объем, занимаемый оборудованием, трубопроводами и обслуживающими конструкциями, входящими в состав блочного устройства, м3;

V_{\text{к}} — объем, занимаемый укрытием блочного устройства, а при отсутствии укрытия объемной фигурой, плоскости которой касательны выступающим частям конструкции, м3.

При проектировании блочных устройств следует стремиться к максимизации коэффициента заполнения объема при обеспечении необходимых условий обслуживания и ремонта.

5. Коэффициент индустриализации строительства по факторам сборности и блочности ( K_{\text{и}}^{\text{сб}} ) характеризует степень перенесения трудовых процессов (операций) со строительной площадки в заводские условия.

Для выявления резервов дальнейшего сокращения затрат труда и установления очередности реализации мероприятий по индустриализации строительства K_{\text{и}}^{\text{сб}} следует определять как по объекту в целом, так и по его отдельным конструктивным частям.

Расчет уровня индустриализации базируется на принципе учета нормативной условно чистой продукции. Величина K_{\text{и}}^{\text{сб}} определяется по формуле

K_{\text{и}}^{\text{сб}} = 1 - \frac{\text{С}_{\text{мех}} + \text{З}}{\text{С}_{\text{см}}} ,

где \text{С}_{\text{см}} — сметная стоимость объекта в пределах площади генплана (его конструктивной части) по главам 2 — 6 сводного сметного расчета (соответствующего объектным и локальным сметам);

\text{С}_{\text{мех}} — затраты на эксплуатацию машин и механизмов по объекту в целом (его конструктивной части);

З — основная заработная плата рабочих по объекту в целом (его конструктивной части).

Для планирования процесса развития индустриализации строительства с применением блочных и блочно-комплектных устройств следует разрабатывать временные нормативы (эталоны) величин коэффициентов индустриализации по каждому типу объектов (по конструктивным частям) для различных территориальных районов сооружения объектов.

Приложение 5
Обязательное

ПЕРЕЧЕНЬ

БЛОЧНЫХ УСТРОЙСТВ ОБЪЕКТОВ НЕФТЯНОЙ И ГАЗОВОЙ ПРОМЫШЛЕННОСТИ С ДАННЫМИ ПО ОТОПЛЕНИЮ, КАТЕГОРИИ ВЗРЫВНОЙ, ВЗРЫВОПОЖАРНОЙ, ПОЖАРНОЙ ОПАСНОСТИ И ГРУППАМ ВЗРЫВООПАСНОЙ СМЕСИ, А ТАКЖЕ ПО НЕОБХОДИМЫМ СИСТЕМАМ И СРЕДСТВАМ ПОЖАРОТУШЕНИЯ

Номер порядковый	Наименование блочных устройств	Обслуживание	Система отопления		Катег. произв. по СНиП; кл. пожарооп. зон по ПУЭ; катег. гр. взрыв. смеси ГОСТ 12.1.011-78, СНиП II-2-80	Система и средства пожаротушения, сигнализации о пожаре
			Рекомендуемая	Температура, °C
1	2	3	4	5	6	7

А. УСТАНОВКА КОМПЛЕКСНОЙ ПОДГОТОВКИ ГАЗА (УКПГ)

Блок входа газа Крат- Выбор систе- 5 А 1. Закрытые

                        ковре-  мы отопления         ----------     блочные устройства
                        менное  и теплоноси-         В-1г-ПА-Т3     производств катего-
                                теля произ-                         рии А и В с динами-

Блок сепараторов То же водится в 5 То же ческим оборудованием I ступени технологи- с принудительной
Блок сепараторов « ческой части 5 » системой смазки и II ступени проекта в блочные устройства
Блок « соответствии 5 » с открытым огнем теплообменников с п. 3.41 (кроме котельных),
Блок абсорберов « настоящих 5 » закрытые блочные
Блок адсорберов « Норм на ос- 5 » устройства насосных,
Блок « нове техни- 5 » компрессорных турбодетандеров ко-экономи- нестабильного
Установка « ческих » газового конденсата

     стабилизации               обоснований                         или сжиженных
     конденсата;                                                    углеводородных газов
     блок распределения   "          -        -                     с сосудами единичной

                                                                емкостью более 5 м3 и
                                                                с площадью пола более
                                                                100 м2 должны обору-
                                                                доваться стационарной
                                                                автоматической систе-
                                                                мой пенного газового
                                                                или порошкового
                                                                пожаротушения.

(в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

     потока                                                          2. Пожаротушение
     блок                Крат-       -        -           А         остальных блочных
     теплообменников     ковре-                      ----------     устройств должно
                         менное                      В-1г-ПА-Т3     осуществляться

                                                                переносными сред-

     блок                То же       -        -           "         ствами от гидрантов
     дебутанизатора                                                 или стояков с соеди-
     блок-бокс насосной   "          -        5           А         нительными голов-
     подачи конденсата                               ----------     ками, установленными
                                                     В-1а-ПА-Т3     на водопроводной

                                                                сети или сети

     блок подогрева       "          -        -           А         растворопровода
     конденсата                                      ----------

                                                 В-1г-ПА-Т3

Блок-бокс « — 5 Г — распредустройств»

10. Блок регенерации и Перио- — - А -

     распределения ДЭГа дичес-                       ----------
                        кое                          В-1г-ПА-Т3

11. Блок замера газа Крат- — 5 А -

                        ковре-                       ----------
                        менное                       В-1г-ПА-Т1

12. Блок-бокс насосной То же — 5 А -

     ингибитора                                      ----------
     коррозии                                        В-1а-ПА-Т3

13. Блок-бокс распре- « — 5 » — деления ингибитора коррозии

14. Блок емкости инги- « — - А — битора коррозии ---------- В-1г-ПА-Т3»

15. Блок дренажной « — - А — емкости ---------- В-1г-ПА-Т3»

16. Блок емкостей « — - В — чистого ДЭГа ----- п-III»

17. Блоки емкости « — - А — метанола ---------- В-1г-ПА-Т2»

18. Блок-бокс насоса « — 5 А — перекачки метанола ---------- В-1а-ПА-Т3»

19. Блок регенерации « — - А — метанола ---------- В-1г-ПА-Т3»

20. Блок топливного « — - А — газа ---------- В-1г-ПА-Т1»

21. Блок-бокс опера- Посто- — 18 Д — торной аппаратной янное (в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

22. Блок-бокс воздуш- Крат- — 5 Д — ной компрессорной ковре- менное

23. Блок-боксы « — 10 Г — котельной»

24. Комплектная « — 5 Г — трансформаторная подстанция»

25. Блок-бокс газовоз- « — 5 Д — душных калориферов»

26. Подземная емкость « — - А -»

     с погружным насо-                               ----------
     cом для промстоков                              В-1г-ПА-Т3

27. Блок-бокс насосной « — 5 А — промстоков ---------- В-1а-ПА-Т3»

28. Резервуары воды « — - - — для производствен- ных нужд»

29. Блок-бокс « — 15 Д — противопожарного назначения»

30. Блок-боксы бытовые Посто- — 18 — - янное

31. Блок-бокс буфет « — 18 — -»

32. Промежуточные Крат- — - А -

     резервуары         ковре-                       ----------
     стабильного кон-   менное                       В-1г-ПА-Т3

 денсата емкостью
 до 5000 м3

33. Блок-бокс насосной « — 5 А -»

     перекачки                                       ----------
     конденсата                                      В-1а-ПА-Т3

34. Блок-боксы « — 5 Д — химводоочистки с насосной»

35. Блок-бокс матери- « — 6 Д — ального склада»

36. Блок-бокс « — 16 — - ремонтообеспечения»

37. Блок-бокс « — 10 Д — водонасосной»

38. Блок-бокс насосной « — 5 В — перекачки ДЭГа --- п-I»

39. Блок-боксы вахтен- Посто- — 18 — - ного персонала янное

Примечания. 1. В блок-боксе ремонтообеспечения (п. 36) при производстве ремонтных работ на объекте температура воздуха обеспечивается в пределах +16 °C, в остальное время +5 °C.

2.   <a id="p100560"></a>Категория   электроприемников пожарных   насосов   по   надежности

электроснабжения проектируется в соответствии с требованиями СН 433-79.

3.  <a id="p100561"></a>Категория  производства  блок-боксов  кладовых,  ремонтообеспечения

принимается в зависимости от вида хранимых материалов.

4. <a id="p100786"></a>Для тушения энергетических  сооружений  (КТП,  РУ, ЩСУ),  котельных,

эстакад предусматриваются передвижные углекислотные огнетушители. (в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

Исключено с 1 сентября 1987 года. - Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567)
Исключено с 1 сентября 1987 года. - Изменение № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567)

Б. БЛОЧНО-КОМПЛЕКТНАЯ КОМПРЕССОРНАЯ СТАНЦИЯ

Компрессорные Перио- Воздушная 5 А 1. Газоперекачиваю-

     установки (в       дичес-  утилизация           ----------     щие агрегаты, разме-
     индивидуальных     кое     тепла,               В-1а-ПА-Т1     щаемые в блок-кон-
     малообъемных               электричес-                         тейнерах или мало-
     зданиях, блок-             кая                                 объемных индивидуаль-
     контейнерах) -                                                 ных зданиях, обору-
     отсек нагнетателей                                             дуются автоматической

Узел подключения Крат- — А системой пожаротуше-

     КС к               ковре-                       ----------     ния в отсеках с
     магистральному     менное                       В-1г-ПА-Т1     маслобаками

 газопроводу

(в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

Блоки пылеочистки « — А»

     газа с установкой                               ----------
     сброса конденсата                               В-1г-ПА-Т3      2. Пожаротушение

                                                                остальных блочных

Узлы обвязки « — А устройств должно»

     нагнетателей                                    ----------     осуществляться пере-
                                                     В-1г-ПА-Т1     носными средствами

                                                                от гидрантов или

Блок-бокс « Электричес- 5 А стояков с соедини-»

     редуцирования              кая                  ----------     тельными головками,
     пускового и                                     В-1а-ПА-Т1     установленных на
     топливного газа на                                             водопроводной сети
     собственные нужды                                              или сети

Блоки утилизации « — растворопровода тепла отходящих газов ГПА (для КС с турбоагрегатами)»
Блок-бокс опера- Посто- Воздушная 18 Г -

     торной с пунктом   янное   утилизация
     управления КС              тепла,

                            электрич.,
                            водяная

Блок-бокс Перио- « 10 Д -»

     аккумуляторной с   дичес-                       ----------
     электрощитовой     кое                          В-1а-ПС-Т1

(в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

Блок-бокс воздуш- Крат- « 5 Д — ной компрессорной ковре- менное»

10. Блоки очистки и « — - А -»

     осушки пускового и                              ----------
     импульсного газа                                В-1г-ПА-Т3

11. Блоки емкости для « — - В -»

     аварийного слива                                    ---
     масла                                              п-III

12. Блок емкостей « — - В — масел --- п-III»

13. Блок-бокс масла Перио- — 10 В -

     насосной с регене- дичес-                           ---
     рацией и складом   кое                              п-I

 масел в таре

14. Блок-контейнер Крат- — 5 Г -

     аварийной          ковре-
     электростанции     менное

15. Блочные устройства « — - А -»

     охлаждения газа в                               ----------
     аппаратах АВО                                   В-1г-ПА-Т1

16. Блок-боксы Посто- Электричес- 16 Д — ремонтообеспечения янное кая, водяная

17. Блок-боксы узла « » 18 В — связи ----- п-IIа

18. Блок-боксы Крат- Водяная 10 Г — котельной (при ковре- водяном отоплении) менное

19. Блоки комплектной « — 5 Г — трансформаторной подстанции»

20. Блок-боксы « — 5 Г — электрощитовых»

21. Блок-боксы « Электричес- 10 Д — хозяйственно- кая, водяная производственной и противопожарной насосной станции»

22. Блок-бокс насосной « » 10 Д — над артскважиной

23. Блок-бокс « » 10 Д — обезжелезивания и умягчения воды

24. Блок-бокс « » 10 Категория произ- -

     канализационной                              водства определя-
     насосной                                     ется в зависимос-
     промстоков                                   ти от физико-

                                              химического
                                              состава стоков

25. Блочные устройства « » 10 Д — очистных сооружений промстоков

Примечание. Пункты примечания 1 - 4 к УКПГ относятся и к КС.

В. ГАЗОРАСПРЕДЕЛИТЕЛЬНАЯ СТАНЦИЯ

Блок-бокс Крат- Местные наг- 5 А -

     редуцирования      ковре-  ревательные          ----------
     газа и КИПиА       менное  приборы              В-1а-ПА-Т1

Блок очистки газа « — - А — ---------- В-1г-ПА-Т3»
Блок отключающих « — - А — устройств ---------- В-1а-ПА-Т1»
Блок подогрева « — - Г — газа»
Блок-контейнер « — 5 А — одоризации газа ---------- В-1а-ПА-Т3»

Г. БЛОЧНО-КОМПЛЕКТНАЯ НАСОСНАЯ СТАНЦИЯ

Блок-контейнер — Электричес- — 1. Автоматическая

     насосного                  кая,                                система пожаро-
     агрегата:                  воздушная,                          тушения должна быть
                                совмещенная                         предусмотрена:
                                с приточной                         в  блок-контейнере
                                вентиляцией                         насосных агрегатов,
     отсек насосного    Перио-       "        5           А         блоке-боксе
     агрегата           дичес-                       ----------     маслосистемы
                        кое                          В-1а-ПА-Т3     (перекачки масла),

                                                                регуляторов давления

     отсек                 "         "        5      Нормальная      2. Пожаротушение
     электродвигателя                                               остальных блочных

Блок-боксы откачки Крат- « 5 А устройств должно»

     утечек нефти от    ковре-                       ----------     осуществляться пере-
     насосов            менное                       В-1а-ПА-Т3     носными средствами

Блок-бокс регуля- « — 5 от гидрантов или торов давления стояков с соедини-»
Блок фильтров « — - А тельными головками,»

     грязеуловителей                                 ----------     установленных
                                                     В-1г-ПА-Т3     на водопроводной

                                                                сети или растворо-

Блок-бокс гашения « Электричес- 5 А провода»

     ударной волны              кая,                 ----------
                                воздушная,           В-1г-ПА-Т3

                            совмещенная

Блок хранения и « с приточной 5 В»

     аварийного слива           вентиляцией              ---
     масел                                               п-I

Блок-бокс « » 5 В -

     маслосистемы                                        ---
     насосных агрегатов                                  п-I1

 (перекачки
 антифриза и масла)

Блок охлаждения « — - В — антифриза и масла»
Блок-бокс воздуш- « Электричес- 5 Д — ной компрессорной кая»

10. Блок-бокс кладовой « » 5 Д — оборудования

10а. Блок-бокс приточ-     "    Электричес-   5      Нормальная             -
     ных и подпорных            кая,
     вентиляторов               воздушная
10б. Блок-бокс             "         -        10          Г                 -

 котельной

11. Блок-бокс Посто- Электричес- 18 Д — операторной янное кая, механическая

12. Блок-бокс узла « » 18 В — связи (в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

13. Блок-бокс ЗРУ, Крат- « 5 Г(КТП), Г(ЩСУ), Маслобак»

     ЩСУ, КТП           ковре-                          (ЗРУ)       с повышенной
                        менное                                      прочностью и

14. Блок-бокс « » 10 Д уплотнением,

     водоснабжения и                                                исключающим
     пожаротушения                                                  утечку масла

15. Блок-бокс насосных « Электричес- 15 Д — агрегатов оборот- кая ного водоснабжения»

16. Блок-бокс « » 15 Д — с артскважиной

17. Блок-бокс обогрева Посто- Электричес- 18 Д — и проживания вах- янное кая тенного персонала

18. Блок-бокс канали- « » 5 Принимается с — зационной насосной учетом физико- химических свойств промыш- ленных стоков

19. Узлы обвязки Крат- — - А -

     трубопроводами     ковре-                       ----------
     насосных агрегатов менное                       В-1г-ПА-Т3

20. Блок-бокс Посто- Электричес- 16 Д — механической янное кая мастерской

21. Блок-контейнер Крат- « 5 Г -»

     резервной          ковре-
     электростанции     менное

22. Резервуары « — - - — противопожарной и питьевой воды»

23. Сборник утечек « — - А -»

     нефти и нефтесо-                                ----------
     держащих стоков                                 В-1г-ПА-Т3

24. Блок-бокс полного « Электричес- 15 Принимается с -»

     биохимического             кая               учетом физико-хи-
     окисления и                                  мических свойств
     обеззараживания                              сточных вод

 сточных вод

Примечание. Пункты примечания 1 - 4 к УКПГ относятся и к НС.

Д. ЦЕНТРАЛЬНЫЙ ПУНКТ СБОРА НЕФТИ ДНС (в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567)

Блоки сепарации Крат- — - А 1. Блочные устрой-

     безводной и        ковре-                       ----------     ства насосных пере-
     обводненной нефтей менное                       В-1г-ПА-Т3     качки нефти,

                                                                регенерации масел

Блоки обезвожива- « — - » с площадью пола,

     ния и обессолива-                                              превышающей 300 м2,
     ния нефти                                                      огневые подогрева-

Блоки насосной « Электричес- 5 А тели нефти оборудуют-»

     перекачки                  кая, местны-         ----------     ся автоматическими
     обводненной и              ми нагрева-          В-1а-ПА-Т3     системами пенного,
     товарной нефти             тельными                            газового или порош-
                                приборами                           кового пожаротушения.

(в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

Блоки приготовле- « — - В зависимости от»

     ния и дозирования                            физико-химических  2. Пожаротушение
     реагентов                                    свойств реагентов остальных блочных

                                                                устройств должно

Блок-бокс контроля « Электричес- 5 А осуществляться пере-»

     кондиции и измере-         кая                  ----------     носными средствами
     ния количества                                  В-1а-ПА-Т3     от гидрантов или
     товарной нефти                                                 стояков с соедини-

Блок осушки газа « — - А тельными головками,»

                                                     ----------     установленных
                                                     В-1г-ПА-Т3     на водопроводной

                                                                сети или сети

Блок ввода « — - А растворопровода»

     одоранта                                        ----------     или при отсутствии
                                                     В-1г-ПА-Т3     противопожарного

водопровода,

Блок ввода « — - А, Г передвижными метанола ---------- средствами пождепо В-1г-ПА-Т3 (в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от»

24.07.1987 № 247/170/567)

Блок ввода « — - - ингибитора коррозии»

10. Блок аварийного « — - А»

     переключения по                                 ----------
     нефти                                           В-1г-ПА-Т3

11. Блок огневых Перио- — - Г -

     подогревателей     дичес-
     нефти              кое

Блочные устройства малогабаритных газобензиновых установок (позиция введена Изменением № 1, утв. Приказом Миннефтегазстроя СССР от 24.07.1987 № 247/170/567)

12. Дренажная емкость « — - А — ---------- В-1г-ПА-Т3»

13. Блок-бокс воздуш- « Электричес- 5 Д — ной компрессорной кая»

14. Блок-боксы « » 5 Г — трансформаторной подстанции

15. Блок-бокс Посто- « 18 Д — операторной янное»

16. Блок-бокс Крат- « 5 Д — электрощитовой ковре- менное»

17. Блок очистных « — - Категория — сооружений производства определяется в зависимости от физико-химических свойств стоков»

18. Блок-бокс насосной « » 5 « — закачки промстоков и хозбытовых стоков»

19. Блок-боксы « » 10 Д — пожаротушения

20. Резервуары для « — - - — противопожарной воды»

21. Блоки котельной Крат- Местные наг- 10 Г -

                        ковре-  ревательные
                        менное  приборы

22. Блок-бокс механи- Посто- Электричес- 16 Д — ческой мастерской янное кая

23. Блок-бокс узла « » 18 В — связи (в ред. Изменения № 1, утв. Приказом Миннефтегазстроя СССР от

24.07.1987 № 247/170/567)

24. Блок-боксы бытовые « » 18 — -

25. Блок-бокс буфет « » 18 — -

26. Блок-бокс кладовая Крат- « 5 — - оборудования ковре- менное»

27. Блок-распред- « » 5 Г — устройств

28. Блок станций « » 5 Г — управления электродвигателями

29. Промежуточные « — - А -»

     резервуары сырой                                ----------
     и товарной нефти                                В-1г-ПА-Т3

Примечание. Пункты примечаний 1 - 4 к УКПГ относятся и к ЦПС нефти.

Приложение 6

Справочное

ПЕРЕЧЕНЬ
НОРМАТИВНЫХ ДОКУМЕНТОВ, ИСПОЛЬЗУЕМЫХ В НОРМАХ

1. ГОСТ 9238-73. Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм для линий со скоростью движения поездов свыше 160 км/ч

2. ГОСТ 12.1.005-76. Воздух рабочей зоны. Общие санитарно-гигиенические требования

3. ГОСТ 12.2.032-78. Рабочее место при выполнении работ сидя. Общие эргономические требования

4. ГОСТ 12.4.012-75. Средства измерения и контроля вибрации на рабочих местах. Технические требования

5. ОСТ 26-02-376-78. Блоки технологические для газовой и нефтяной промышленности. ЦКБН Минхиммаш

6. СНиП III-4-80. Техника безопасности в строительстве

7. СНиП II-1-82. Строительная климатология и геофизика

8. СНиП II-33-75. Отопление, вентиляция и кондиционирование воздуха

9. СНиП II-4-79. Естественное и искусственное освещение

10. СНиП II-2-80. Противопожарные нормы проектирования зданий и сооружений

11. СНиП II-15-74. Основания зданий и сооружений

12. СНиП II-90-81. Производственные здания промышленных предприятий

13. СНиП III-30-74. Водоснабжение, канализация и теплоснабжение. Наружные сети и сооружения

14. СНиП II-31-74. Водоснабжение. Наружные сети и сооружения

15. СНиП II-30-76. Внутренний водопровод и канализация зданий

16. СНиП II-32-74. Канализация. Наружные сети и сооружения

17. СНиП II-106-79. Склады нефти и нефтепродуктов

18. СНиП II-89-80. Генеральные планы промышленных предприятий

19. СН 502-77. Инструкция по определению площади легкосбрасываемых конструкций

20. СН 433-79. Инструкция по строительному проектированию предприятий, зданий и сооружений нефтяной и газовой промышленности

21. СН 357-77. Инструкция по проектированию силового и осветительного оборудования промышленных предприятий

22. СН 102-76. Инструкция по устройству сетей заземления и зануления в электроустановках

23. СН 305-77. Инструкция по проектированию и устройству молниезащиты зданий и сооружений

24. СН 245-71. Санитарные нормы проектирования промышленных предприятий

25. СН 75-76. Инструкция по проектированию установок автоматического пожаротушения

26. Правила охраны поверхностных вод от загрязнения сточными водами. № 1166, 16.05.1974, Минздрав СССР

27. Перечень новых материалов и реагентов, разрешенных Главным санитарно-эпидемиологическим управлением Минздрава СССР для применения в практике хозяйственно-питьевого водоснабжения, 18.05.1977

28. Правила санитарной охраны прибрежных районов морей. № 1210-74, Минздрав СССР

29. Правила перевозок негабаритных грузов. № 53 МВД СССР, 1977

30. Сборник инструкций и рекомендаций по технике безопасности для строителей объектов нефтяной и газовой промышленности. М., Недра, 1983

31. ГОСТ 12.1.011-78. Смеси взрывные. Классификация и методы испытаний.
