СНиП II-4-79. Часть II. Нормы проектирования. Глава 4. Естественное и искусственное освещение

(утв. Постановлением Госстроя СССР от 27.06.1979 № 100)

(ред. от 04.12.1985)

Постановлением Госстроя СССР от 27 июня 1979 г. № 100

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

ЧАСТЬ II. НОРМЫ ПРОЕКТИРОВАНИЯ

СНиП II-4-79

Срок введения в действие 1 января 1980 года

Разработаны НИИСФ Госстроя СССР и ВНИСИ Минэлектротехпрома с участием ВЦНИИОТ и ВНИИОТ (г. Иваново) ВЦСПС, Тяжпромэлектропроекта Минмонтажспецстроя СССР, ЦНИИЭП инженерного оборудования Госгражданстроя, Института гигиены труда и профзаболеваний Академии медицинских наук СССР и Академии коммунального хозяйства им. К.Д. Панфилова Минжилкомхоза РСФСР.

Внесены Научно-исследовательским институтом строительной физики Госстроя СССР.

Утверждены Постановлением Государственного комитета СССР по делам строительства от 27 июня 1979 г. № 100.

С введением в действие этой главы утрачивают силу глава СНиП II-А.8-72 «Естественное освещение. Нормы проектирования» и глава СНиП II-А.9-71 «Искусственное освещение. Нормы проектирования».

Редакторы — архит. Ю.Н. Пастухов (Госстрой СССР), кандидаты техн. наук Н.Н. Киреев, Г.А. Тищенко (НИИСФ), канд. техн. наук Ц.И. Кроль (ВНИСИ).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие нормы должны соблюдаться (за исключением случаев, указанных в других главах СНиП) при проектировании освещения помещений вновь строящихся и реконструируемых зданий и сооружений различного назначения, мест производства работ вне зданий, площадок промышленных и сельскохозяйственных предприятий и наружного освещения городов, поселков и сельских населенных пунктов.

Настоящие нормы не распространяются на проектирование освещения подземных выработок, морских и речных портов, аэродромов, железнодорожных станций и их путей, спортивных сооружений, помещений для хранения сельскохозяйственной продукции, размещения растений, животных, птиц, а также на проектирование специального технологического освещения и охранного освещения при применении технических средств охраны.

Определение терминов приведено в Прил. 1.

1.2 Помещения по задачам зрительной работы подразделяются на следующие четыре группы:

I группа — помещения, в которых производится различение объектов зрительной работы при фиксированном направлении линии зрения работающих на рабочую поверхность (производственные помещения промышленных предприятий, рабочие кабинеты, конструкторские бюро, кабинеты врачей и операционные лечебных учреждений, групповые комнаты детских дошкольных учреждений, классные комнаты, аудитории, лаборатории, читальные залы и т.п.);

II группа — помещения, в которых производится различение объектов при нефиксированной линии зрения и обзор окружающего пространства (торговые залы магазинов, залы столовых, выставочные залы, картинные галереи, помещения для длительного пребывания детей, кроме групповых в детских яслях-садах, производственные помещения, в которых ведется только надзор за работой технологического оборудования и т.п.);

III группа — помещения, в которых производится обзор окружающего пространства при очень кратковременном, эпизодическом различении объектов (концертные залы, зрительные залы и фойе театров, клубов и кинотеатров, комнаты ожидания, рекреации, актовые залы, вестибюли, гардеробные общественных зданий и т.п.);

IV группа — помещения, в которых происходит общая ориентировка в пространстве интерьера (проходы, коридоры, гардеробные производственных зданий, санузлы, закрытые стоянки автомашин и т.п.).

1.3. Нормированные значения освещенности в люксах, отличающиеся на одну ступень, следует принимать по шкале: 0,2; 0,3; 0,5; 1; 2; 3; 5; 7; 10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 1000; 1250; 1500; 2000; 2500; 3000; 3500; 4000; 4500; 5000.

1.4. Нормированные значения КЕО при естественном и совмещенном освещении и освещенность на рабочих поверхностях (в точках ее минимального значения) при искусственном освещении для производственных помещений следует принимать согласно табл. 1, для помещений жилых, общественных и вспомогательных зданий — по табл. 2.

Освещенность некоторых помещений и производственных участков в зданиях различного назначения приведена в Прил. 3.

1.5. Коэффициент запаса \text{К}_{\text{з}} при проектировании естественного, искусственного и совмещенного освещения следует принимать по табл. 3.

1.6. Искусственное и совмещенное освещение следует проектировать, учитывая требования к ультрафиолетовому облучению согласно Санитарным нормам проектирования промышленных предприятий и Указаниям к проектированию и эксплуатации установок искусственного ультрафиолетового облучения на промышленных предприятиях, утвержденным Минздравом СССР.

Таблица 1

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 № 205 (ред. от 22.07.1986))

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 № 205 (ред. от 22.07.1986))

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 № 205 (ред. от 22.07.1986))

(подразряд «г» введен Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 № 205 (ред. от 22.07.1986))

<*> Для зрительных работ с трехмерными объектами различения при проектировании местного освещения в соответствии с п. 4.13 освещенность следует снижать на одну ступень шкалы освещенностей.

<**> В районах с температурой наиболее холодной пятидневки минус 27 °C и ниже значения КЕО при совмещенном освещении следует принимать по табл. 6.

(сноски введены Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 № 205 (ред. от 22.07.1986))

Примечания. 1. В таблице приведены нормированные значения КЕО \text{е}_{\text{н}}^{III} для зданий, расположенных в III поясе светового климата СССР (рис. 1). Для остальных поясов светового климата СССР нормированные значения КЕО следует принимать согласно п. 2.4 настоящих норм.

2. Нормированные значения КЕО для совмещенного освещения допускается снижать в соответствии с п. 3.3 настоящих норм.

3. Освещенность следует принимать с учетом пп. 3.4 и 4.5 настоящих норм.

4. Наименьшие размеры объекта различения и соответствующие им разряды зрительной работы установлены при расположении объектов различения на расстоянии не более 0,5 м от глаз работающего. При увеличении этого расстояния разряд зрительной работы следует устанавливать в соответствии с Прил. 2.

5. Освещенность при использовании ламп накаливания следует снижать по шкале освещенности (п. 1.3 настоящих норм):

а) на одну ступень при системе комбинированного освещения, если нормируемая освещенность составляет 750 лк и более;

б) на одну ступень при системе общего освещения для разрядов I — V, VII, при этом освещенность от ламп накаливания не должна превышать 300 лк;

в) на две ступени при системе общего освещения для разрядов VI и VIII.

6. Освещенность для системы комбинированного освещения является суммой освещенности от общего и местного освещения.

7. Освещенность при работах со светящимися объектами размером 0,5 мм и менее следует выбирать в соответствии с размером объекта различения и относить их к подразряду «в».

8. В помещениях, специально предназначенных для работы или производственного обучения подростков, нормированные значения КЕО повышаются на один разряд.

9. В производственных помещениях с I — III разрядами зрительной работы следует предусматривать, как правило, совмещенное освещение. Допускается применение верхнего естественного освещения в крупнопролетных сборочных цехах, в которых работы выполняются на разных уровнях от пола и на различно ориентировочных в пространстве поверхностях (сборка самолетов, крупных агрегатов, машин и станков); при этом нормированные значения КЕО принимаются для разрядов I, II и III соответственно 10%, 7% и 5%.

(примечание 9 введено Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 № 205 (ред. от 22.07.1986))

Таблица 2

(позиция 11 в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 № 205 (ред. от 22.07.1986))

(позиция 14 в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 № 205 (ред. от 22.07.1986))

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

(позиция 104 в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

зданий (позиция 105 в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

(позиция 106 в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

(позиция 107 в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

<1> Для местного освещения следует предусматривать штепсельные розетки.

<2> При использовании ламп накаливания норму освещенности следует понижать на одну ступень шкалы освещенности.

<3> Нормируется средняя освещенность при совместном действии всех светильников (кроме настольных), установленных в помещении.

<4> Норма дана для ламп накаливания.

Примечания. 1. Допускается не предусматривать естественное освещение для помещений, перечисленных в поз. 15, 39, 80б, 83б, 83в, 98, 99а, 102, 107, а также для помещений, указанных в других нормативных документах, утвержденных или согласованных Госстроем СССР.

2. Для ламп накаливания норму освещенности следует понижать на две ступени шкалы освещенности, кроме норм, отмеченных в таблице сноской "2".

3. Для помещений, указанных в поз. 45, 47, 48, 49, 94, 95, 96, норма КЕО относится к уровню пола.

4. КЕО при совмещенном освещении следует принимать согласно п. 3.5 настоящих норм.

5. Для помещений I и II групп, не указанных в настоящей таблице, освещенность допускается принимать согласно табл. 1 настоящих норм.

6. Для помещений I и II групп следует предусматривать ограничение отраженной блескости рабочих поверхностей согласно Прил. 7.

7. В ванных должно предусматриваться местное освещение, создающее освещенность в вертикальной плоскости над умывальником 100 лк.

8. Для помещений, указанных в поз. 32, 37, 38, 41, 64, при использовании люминесцентных ламп с улучшенной цветопередачей типов ЛЕЦ, ЛТБЦЦ, ЛТБЦТ освещенность следует снижать на одну ступень.

(примечание 8 введено Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

Таблица 3

Примечания. 1. Значения коэффициента запаса, указанные в графах 3, 4, 5, следует умножать: на 1,1 - при применении узорчатого стекла, стеклопластика, армопленки и матированного стекла, а также при использовании световых проемов для аэрации; на 0,9 - при применении органического стекла.

2. Значения коэффициентов запаса, указанные в графах 6 и 7, следует снижать:

а) при использовании светильников 5 - 7 эксплуатационных групп (см. прил. 4) по поз. 1а - на 0,35, по поз. 1б, 1г - на 0,2, по поз. 1в - на 0,1, при этом количество необходимых чисток сокращается в три раза по поз. 1а и в два раза по поз. 1б, 1в, 1г;

б) при односменной работе по поз. 1а, 1б, 1г - на 0,25, по поз. 1в - на 0,1, при двухсменной работе по поз. 1а, 1б, 1г - на 0,15.

При наличии одновременно двух признаков снижения коэффициентов запаса следует принимать наибольшее его снижение.

(примечание 2 в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

3. Коэффициенты запаса установлены с учетом количества чисток заполнений световых проемов и светильников в год: по поз. 1а - 4 и 18 соответственно; по поз. 1б, 1г - 3 и 6; по поз. 1в, 2а - 2 и 4; по поз. 2б, 3 - 2 и 2; по поз. 4а - 4; по поз. 4б, 5 - 2.

2.1. Помещения с постоянным пребыванием людей должны иметь, как правило, естественное освещение.

Без естественного освещения допускается проектировать помещения, указанные в примечаниях к табл. 2, а также производственные помещения согласно Санитарным нормам проектирования промышленных предприятий.

2.2. Запрещается для отапливаемых зданий предусматривать площадь световых проемов более чем требуется по настоящим нормам, за исключением площади витрин с экспозиционными площадками.

2.3. Естественное освещение подразделяется на боковое, верхнее, верхнее и боковое (комбинированное).

При одностороннем боковом естественном освещении нормируется минимальное значение КЕО в точке, расположенной на расстоянии 1 м от стены, наиболее удаленной от световых проемов, на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола).

При двустороннем боковом освещении нормируется минимальное значение КЕО в точке посередине помещения на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола).

При верхнем или верхнем и боковом естественном освещении нормируется среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола). Первая и последняя точки принимаются на расстоянии 1 м от поверхности стен или перегородок.

Допускается деление помещения на зоны с боковым освещением (зоны, примыкающие к наружным стенам с окнами) и зоны с верхним освещением; нормирование и расчет естественного освещения в каждой зоне производятся независимо.

2.4. Нормированные значения КЕО \text{е}_{\text{н}} для зданий, располагаемых в I, II, IV и V поясах светового климата СССР (рис. 1), следует определять по формуле

\text{е}_{\text{н}}^{I,II,IV,V} = \text{е}_{\text{н}}^{III}mC , (1)

где \text{е}_{\text{н}}^{III} - значение КЕО по табл. 1 и 2;

m - коэффициент светового климата по табл. 4;

C - коэффициент солнечности климата по табл. 5.

Полученные по формуле (1) значения следует округлять до десятых долей.

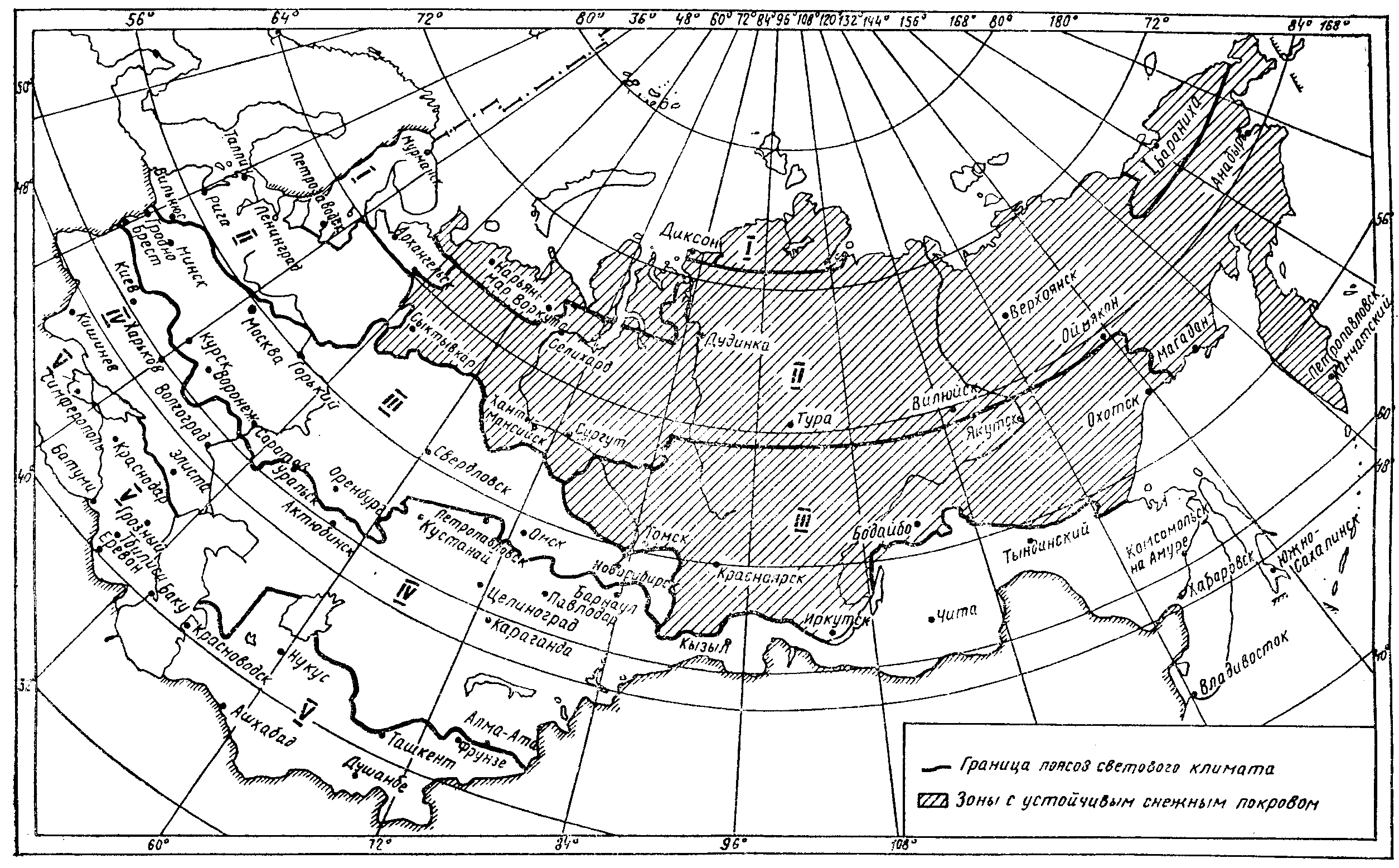

Рис. 1. Карта светового климата СССР

Таблица 4

Таблица 5

2.5. Расчет естественного освещения помещений следует выполнять в соответствии с Прил. 5. Установленные расчетом размеры световых проемов допускается изменять на +5, -10%.

При проектировании бокового естественного освещения производственных помещений площадь световых проемов следует определять из условий обеспечения нормированного значения КЕО на глубине, не превышающей: 1,5 высоты помещения для работ I - IV разрядов; 2 высоты помещения для работ V - VII разрядов; 3 высоты помещения для работ VIII разряда.

(абзац введен Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

2.6. Неравномерность естественного освещения помещений производственных и общественных зданий с верхним или с верхним и боковым естественным освещением и основных помещений для детей и подростков при боковом освещении не должна превышать 3:1. Расчетное значение КЕО e_{\text{р}} при верхнем или при верхнем и боковом освещении в любой точке на линии пересечения условной рабочей поверхности и плоскости характерного вертикального разреза помещения должно быть не менее нормированного значения КЕО при боковом освещении для работ соответствующих разрядов.

Неравномерность естественного освещения не нормируется для помещений с боковым освещением; производственных помещений, в которых выполняются работы VII и VIII разрядов при верхнем или при верхнем и боковом освещении; вспомогательных помещений и помещений общественных зданий III и IV групп (п. 1.2 настоящих норм).

2.7. Солнцезащитные устройства следует предусматривать для производственных помещений с постоянным пребыванием работающих, где выполняются работы I - IV разрядов, на промышленных предприятиях, проектируемых для строительства в III и IV климатических районах.

Допускается при технико-экономическом обосновании предусматривать солнцезащитные устройства для производственных зданий, проектируемых для других климатических районов.

Солнцезащитные устройства в общественных и жилых зданиях следует предусматривать в соответствии с главами СНиП по проектированию этих зданий.

Солнцезащитные устройства должны предусматриваться также в соответствии с требованиями главы СНиП по строительной теплотехнике.

3.1 Совмещенное освещение помещений производственных зданий следует предусматривать:

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

а) для производственных помещений, в которых выполняются работы I, II и III разрядов;

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

б) для производственных и других помещений в случаях, когда по условиям технологии, организации производства или климата в месте строительства требуются объемно-планировочные решения, которые не позволяют обеспечить нормированные значения КЕО (многоэтажные здания большой ширины, одноэтажные многопролетные здания с пролетами большой ширины и т.п.), а также в случаях, когда технико-экономическая целесообразность совмещенного освещения по сравнению с естественным подтверждена расчетами;

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

в) в соответствии с нормативными документами по строительному проектированию зданий и сооружений отдельных отраслей промышленности, утвержденных в установленном порядке.

Совмещенное освещение помещений жилых, общественных и вспомогательных зданий допускается предусматривать в случаях, когда это требуется по условиям выбора рациональных объемно-планировочных решений, за исключением жилых комнат и кухонь жилых домов, помещений для пребывания детей, учебных и учебно-производственных помещений школ и учебных заведений, кабинетов врачей и палат лечебно-профилактических учреждений, спальных помещений санаториев и домов отдыха.

3.2. Общее (независимо от принятой системы освещения) искусственное освещение помещений, предназначенных для постоянного пребывания людей, должно обеспечиваться газоразрядными источниками света. Выбор источников света следует производить в соответствии с требованиями раздела 4 настоящих норм.

Применение ламп накаливания допускается в отдельных случаях, когда по условиям технологии, среды или требований оформления интерьера использование газоразрядных источников света невозможно или нецелесообразно.

3.3. Нормированные значения КЕО для производственных помещений должны приниматься, как правило, по табл. 1 для совмещенного освещения.

Для производственных помещений, в которых выполняются работы I - VII разрядов, допускается снижать нормированные значения КЕО, но принимать не менее указанных в табл. 6:

а) при расположении производственных зданий в Северной строительно-климатической зоне;

б) в помещениях с боковым освещением, глубина которых по условиям технологии или выбора рациональных объемно-планировочных решений не позволяют обеспечить нормированные значения КЕО, указанные в табл. 1 для совмещенного освещения;

в) в помещениях, в которых выполняются работы I и II разрядов.

Таблица 6

3.4. Для производственных помещений при снижении нормированных значений КЕО (согласно п. 3.3 настоящих норм) следует:

а) освещенность от системы общего искусственного освещения повышать на одну ступень по шкале освещенности (кроме разрядов Iа, Iб, Iв, IIа, IIб), если повышение освещенности не предусматривается в соответствии с п. 4.5 настоящих норм, и принимать в пределах, указанных в табл. 7.

(в ред. Изменения, утв. Постановлением Госстроя СССР от

04.12.1985 N 205 (ред. от 22.07.1986))

б) освещенность от светильников общего освещения в системе комбинированного принимать согласно табл. 8.

Таблица 8

(таблица 8 в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

Искусственное освещение при совмещенном освещении помещений следует проектировать также в соответствии с разделом 4 настоящих норм.

3.5. Расчетные значения КЕО при совмещенном освещении общественных зданий должны составлять, как правило, 60% значений, указанных в табл. 2.

Допускается принимать расчетные значения КЕО в пределах от 60 до 30% значений, указанных в табл. 2 для торговых залов магазинов и залов, буфетов, раздаточных предприятий общественного питания.

4.1. Искусственное освещение подразделяется на рабочее, аварийное, эвакуационное (аварийное освещение для эвакуации), охранное. При необходимости часть светильников того или иного вида освещения может использоваться для дежурного освещения.

4.2. Рабочее освещение проектируется двух систем: общее (равномерное или локализованное) и комбинированное (к общему освещению добавляется местное).

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

4.3. Рабочее освещение следует предусматривать для всех помещений зданий, а также участков открытых пространств, предназначенных для работы, прохода людей и движения транспорта.

Освещение помещений производственных и складских зданий

4.4. Для освещения помещений, как правило, следует предусматривать газоразрядные лампы низкого и высокого давления (люминесцентные, ДРЛ, металлогалогенные, натриевые, ксеноновые). В случае невозможности или технико-экономической нецелесообразности применения газоразрядных источников света допускается использование ламп накаливания.

Выбор источников света следует производить с учетом рекомендаций, приведенных в Прил. 6.

Применение ксеноновых ламп внутри помещений допускается (в виде исключения) только по согласованию с Минздравом СССР.

4.5. Нормы освещенности, приведенные в табл. 1, следует повышать на одну ступень шкалы освещенности в следующих случаях:

а) при зрительных работах I - IV разрядов, если они занимают более 50% всего рабочего времени (например, визуальный контроль изделий, проборка нитей в текстильном производстве и т.п.);

(пп. "а" в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

б) при повышенной опасности травматизма, если освещенность от системы общего освещения составляет 150 лк и менее (например, работа на дисковых пилах, гильотинных ножницах и т.п.);

в) при специальных повышенных санитарных требованиях (например, на предприятиях пищевой и химико-фармацевтической промышленности), если освещенность от системы общего освещения составляет 500 лк и менее;

г) при работе или производственном обучении подростков, если освещенность от системы общего освещения составляет 300 лк и менее;

д) при отсутствии в помещении естественного света и постоянном пребывании работающих, если освещенность от системы общего освещения составляет 750 лк и менее;

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

е) при наблюдении деталей объектов, движущихся со скоростью, равной или более 2,5 м/мин.;

(пп. "е" введен Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

ж) при поиске объектов на поверхности площадью более 0,2 м2

(пп. "ж" введен Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

При наличии одновременно нескольких признаков нормы освещенности следует повышать не более чем на одну ступень.

4.6. В помещениях, где выполняются работы V и VI разрядов, нормы освещенности следует снижать на одну ступень при кратковременном пребывании людей или при наличии оборудования, не требующего постоянного обслуживания.

4.7. При выполнении в помещениях работ I - IV разрядов следует применять, как правило, систему комбинированного освещения. Предусматривать систему общего освещения допускается при технической невозможности или нецелесообразности устройства местного освещения.

4.8. Освещенность рабочей поверхности, создаваемая светильниками общего освещения в системе комбинированного, должна составлять 10% нормируемой для комбинированного освещения при тех источниках света, которые применяются для местного освещения, при этом наибольшее и наименьшее значения освещенности должны приниматься согласно табл. 9.

Таблица 9

(в ред. Изменения, утв. Постановлением Госстроя СССР от

04.12.1985 N 205 (ред. от 22.07.1986))

В помещениях без естественного света освещенность рабочей поверхности, создаваемая светильниками общего освещения в системе комбинированного, должна приниматься согласно табл. 10.

Таблица 10

(таблица 10 в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

Для общего освещения в системе комбинированного следует предусматривать, как правило, газоразрядные лампы независимо от типа источника света местного освещения.

4.9. При проектировании общего освещения (независимо от системы освещения) на основании технико-экономических расчетов, с учетом экономии электроэнергии, следует принимать минимальную неравномерность освещенности в зоне размещения рабочих мест, при этом отношение максимальной освещенности к минимальной не должно превышать для работ I - III разрядов при люминесцентных лампах 1,3, при других источниках света - 1,5; для работ IV - VII разрядов - соответственно 1,5 и 2. Неравномерность освещенности, превышающая указанную, допускается при технико-экономическом обосновании.

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

4.10. При выполнении в помещениях работ I - V разрядов освещенность проходов и участков, где работы не производятся, должна составлять не менее 25% освещенности, создаваемой светильниками общего освещения на рабочих местах, но не менее 75 лк при газоразрядных лампах и не менее 30 лк при лампах накаливания.

4.11. В цехах с полностью автоматизированным технологическим процессом следует предусматривать освещение для наблюдения за работой оборудования, а также дополнительно включаемые светильники общего и местного освещения для обеспечения необходимой в соответствии с табл. 1 освещенности при ремонтно-наладочных работах.

4.12. Показатель ослепленности для светильников общего освещения в помещениях (независимо от системы освещения) не должен превышать значений, указанных в табл. 11.

Таблица 11

Показатель ослепленности не ограничивается:

а) для помещений, длина которых не превышает двойной высоты установки светильников над полом;

б) для помещений высотой не более 2,5 м при выполнении работ VI и VIIIа разрядов (при временном пребывании людей независимо от разрядов работ), а также для площадок, предназначенных для прохода людей или обслуживания оборудования при использовании:

светильников с лампами накаливания мощностью не более 150 Вт, лампами ДРЛ мощностью не более 250 Вт и люминесцентными лампами суммарной мощностью не более 80 Вт, если защитный угол этих светильников не менее 15°;

светильников с рассеивателями из молочного стекла без отражателей и лампами накаливания мощностью не более 100 Вт;

открытых ламп накаливания мощностью не более 60 Вт в колбе из молочного стекла и люминесцентных ламп мощностью не более 40 Вт.

Примечание. Определение показателя ослепленности светильников рекомендуется производить по инженерному методу, разработанному ВНИСИ.

4.13. Для местного освещения должны предусматриваться светильники с непросвечивающими отражателями, имеющими защитный угол не менее 30°.

Допускается предусматривать светильники местного освещения с отражателями, имеющими защитный угол от 10 до 30°, при расположении их ниже уровня глаз работающего.

Местное освещение зрительных работ с трехмерными объектами различения следует выполнять:

(абзац введен Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

при диффузном отражении фона - светильником, отношение наибольшего линейного размера светящей поверхности которого к высоте расположения ее над рабочей поверхностью составляет не более 0,4 при направлении оптической оси в центр рабочей поверхности под углом не менее 30° к вертикали;

(абзац введен Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

при направленно-рассеянном и смешанном отражении фона - светильником, отношение наименьшего линейного размера светящей поверхности которого к высоте расположения ее над рабочей поверхностью составляет не менее 0,5, а ее яркость от 2500 до 4000 кд/м2.

(абзац введен Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

4.14. Для помещений, в которых выполняются работы I - IV разрядов, следует предусматривать ограничение отраженной блескости рабочих поверхностей согласно Прил. 7.

4.15. Коэффициент пульсации освещенности при освещении помещений газоразрядными лампами, питаемыми переменным током частотой 50 Гц, не должен превышать значений, приведенных в табл. 12.

Таблица 12

Допускается повышение значений коэффициента пульсации освещенности до 30% в помещениях, где выполняются работы VI и VIIIа разрядов, при отсутствии в них условий для возникновения стробоскопического эффекта.

В механизированных складах и других помещениях, где возможно возникновение стробоскопического эффекта, коэффициент пульсации не должен превышать 20%.

При питании газоразрядных ламп переменным током с частотой 400 Гц и выше выполнение требований табл. 12 не обязательно.

Освещение помещений жилых, общественных и вспомогательных зданий

4.16. Для освещения помещений следует предусматривать, как правило, люминесцентные лампы. В случае невозможности или технико-экономической нецелесообразности применения люминесцентных ламп, а также для обеспечения архитектурно-художественных требований допускается предусматривать лампы накаливания (с учетом примеч. 2 к табл. 2). Выбор источников света следует производить с учетом Прил. 6.

4.17. Показатель дискомфорта при общем освещении следует принимать по табл. 2, а для помещений, не указанных в табл. 2, - по табл. 13.

Таблица 13

Показатель дискомфорта определяется у торцевой стены на центральной оси помещения на высоте 1,5 м от пола.

Показатель дискомфорта не ограничивается для помещений, длина которых не превышает двойной высоты установки светильников над полом.

4.18. Для помещений II и III групп общественных зданий, не указанных в табл. 2, цилиндрическую освещенность следует принимать по табл. 14.

Таблица 14

Цилиндрическая освещенность определяется на расстоянии 1 м от торцевой стены на центральной продольной оси помещения на высоте 1,5 м от пола.

При использовании ламп накаливания нормируемые уровни цилиндрической освещенности следует снижать на две ступени шкалы освещенности.

4.19. Дополнительное освещение объектов архитектурно-художественного оформления в помещениях общественных зданий (декоративных скульптур, панно, барельефов и т.п.) при необходимости следует предусматривать согласно табл. 15.

Таблица 15

4.20. Коэффициент пульсации освещенности следует принимать по табл. 2. Коэффициент пульсации освещенности в помещениях I и II групп (если освещенность в этих помещениях принимается согласно примеч. 5 к табл. 2 настоящих норм) не должен превышать значений, приведенных в табл. 12.

В помещениях III и IV групп коэффициент пульсации не регламентируется.

4.20а. Освещение лестничных клеток жилых зданий высотой более 3 этажей должно иметь автоматическое или дистанционное управление, обеспечивающее отключение части светильников или ламп в ночное время с таким расчетом, чтобы освещенность лестниц была не ниже норм эвакуационного освещения.

(п. 4.20а введен Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

Освещение площадок предприятий и мест производства работ вне зданий

4.21. Освещенность рабочих поверхностей мест производства работ, расположенных вне зданий, должна приниматься по табл. 16.

Таблица 16

Примечание. При опасности травматизма для работ ХI - ХIII разрядов, освещенность следует принимать как для работ на один разряд выше.

4.22. Освещенность площадок предприятий на уровне земли или дорожных покрытий следует принимать по табл. 17.

Таблица 17

Примечание. Для автомобильных дорог, являющихся продолжением городских улиц и имеющих аналогичные покрытия проезжей части и интенсивность движения транспорта, необходимо соблюдать нормы средней яркости покрытий проезжей части, приведенные в табл. 20.

4.23. Отношение наибольшей освещенности проезжей части дорог, проездов, предзаводских площадок и железнодорожных путей к наименьшей их освещенности не должно превышать 15:1, а для пешеходных дорожек - 25:1.

4.24. Наружное освещение должно иметь управление, независимое от управления освещением внутри зданий.

4.25. Для ограничения слепящего действия установок наружного освещения мест производства работ и территорий промышленных предприятий высота установки светильников над уровнем земли должна быть:

а) для светильников с защитным углом менее 15° - не менее указанной в табл. 18;

б) для светильников с защитным углом 15° и более - не менее 3,5 м при любых источниках света.

Таблица 18

Допускается не ограничивать высоту подвеса светильников с защитным углом 15° и более (или с рассеивателями из молочного стекла без отражателей) на площадках для прохода людей или обслуживания технологического (или инженерного) оборудования, а также у входа в здание.

Венчающие светильники рассеянного света должны устанавливаться на высоте не менее 3 м над уровнем земли при световом потоке источника света до 6000 лм и на высоте не менее 4 м при световом потоке источника света свыше 6000 лм.

4.26. Отношение осевой силы света I_{\text{макс}} , кд, одного прибора (прожектора или наклонно расположенного осветительного прибора прожекторного типа) к квадрату высоты установки этих приборов Н, м, в зависимости от нормируемой освещенности не должно превышать значений, указанных в табл. 19.

Таблица 19

Примечание. При совпадении направлений осевых сил света нескольких световых приборов допустимые значения I_{\text{макс}}/\text{Н}^{2} , приведенные в таблице, следует разделить на число этих световых приборов.

Аварийное, эвакуационное и охранное освещение

4.27. Аварийное освещение (в помещениях и на местах производства наружных работ) следует предусматривать, если отключение рабочего освещения и связанное с этим нарушение нормального обслуживания оборудования и механизмов может вызвать:

взрыв, пожар, отравление людей;

длительное нарушение технологического процесса;

нарушение работы таких объектов, как электрические станции, узлы радиопередачи и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.;

нарушение обслуживания больных в операционных блоках, кабинетах неотложной помощи, реанимационных, в приемных пунктах лечебных учреждений, родильных отделениях больниц;

нарушение режима детских учреждений независимо от числа находящихся в них детей.

Наименьшая освещенность рабочих поверхностей производственных помещений и территорий предприятий, требующих обслуживания при аварийном режиме, должна составлять 5% освещенности, нормируемой для рабочего освещения при системе общего освещения, но не менее 2 лк внутри зданий и не менее 1 лк для территории предприятий.

При этом создавать наименьшую освещенность внутри зданий более 30 лк при газоразрядных лампах и более 10 лк при лампах накаливания допускается только при наличии соответствующих обоснований.

4.28 Эвакуационное освещение в помещениях или в местах производства работ вне зданий следует предусматривать:

в местах, опасных для прохода людей;

в проходах и на лестницах, служащих для эвакуации людей, при числе эвакуирующихся более 50 чел.;

по основным проходам производственных помещений, в которых работают более 50 чел.;

в лестничных клетках жилых домов высотой 6 этажей и более;

в производственных помещениях с постоянно работающими в них людьми, где выход людей из помещения при аварийном отключении рабочего освещения связан с опасностью травматизма из-за продолжения работы производственного оборудования;

в помещениях общественных зданий и вспомогательных зданий промышленных предприятий, если в помещении могут одновременно находиться более 100 чел.

Эвакуационное освещение должно обеспечивать наименьшую освещенность на полу основных проходов (или на земле) и на ступенях лестниц:

в помещениях . . . . . . . . . . . . . . . - 0,5 лк;

на открытых территориях . . . . . . . . . - 0,2 лк.

Светильники аварийного освещения в помещениях могут быть использованы для эвакуационного освещения.

4.29 Для аварийного и эвакуационного освещения следует применять:

а) лампы накаливания;

б) люминесцентные лампы - в помещениях с минимальной температурой воздуха не менее +5 °С и при условии питания ламп во всех режимах переменным током напряжением не ниже 90% номинального.

Не допускается применение для аварийного и эвакуационного освещения ксеноновых ламп, ламп ДРЛ, металлогалогенных, натриевых ламп высокого и низкого давления со схемой включения, не предусматривающей их мгновенное повторное зажигание в горячем состоянии.

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

4.30. В общественных и вспомогательных зданиях выходы из помещений, где могут находиться одновременно более 100 чел., а также выходы из производственных помещений без естественного света, где могут находиться одновременно более 50 чел., или имеющих площадь более 150 м2, должны быть отмечены световыми указателями, присоединенными к сети аварийного освещения.

4.31. Охранное освещение (при отсутствии специальных технических средств охраны) должно предусматриваться вдоль границ территорий, охраняемых в ночное время. Освещенность должна быть 0,5 лк на уровне земли в горизонтальной плоскости или на уровне 1,5 м от земли на одной стороне вертикальной плоскости, перпендикулярной к линии границы.

(в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

При использовании для охраны специальных технических средств освещенность следует принимать по заданию на проектирование охранного освещения.

5. НАРУЖНОЕ ОСВЕЩЕНИЕ ГОРОДОВ, ПОСЕЛКОВ

5.1. Освещение улиц, дорог и площадей в городах и поселках следует проектировать исходя из нормы средней яркости усовершенствованных покрытий согласно табл. 20.

Таблица 20

<*> Средняя яркость покрытия скоростных дорог независимо от интенсивности движения транспорта принимается 1,6 кд/м2 в черте города и 0,8 кд/м2 вне города на подъездах к аэропортам, речным и морским портам крупнейших городов.

<**> Средняя яркость или средняя освещенность покрытия проезжей части в границах транспортного пересечения в двух или более уровнях на всех пересекающихся магистралях должна быть как на основной из них, а на съездах и ответвлениях в черте города - не менее 0,8 кд/м2, или 10 лк.

(сноски в ред. Изменения, утв. Постановлением Госстроя СССР от 04.12.1985 N 205 (ред. от 22.07.1986))

Примечание. Интенсивность движения транспорта должна приниматься с учетом перспективы развития на ближайшие 10 лет.

Освещение улиц, дорог и площадей населенных пунктов, расположенных в Северной строительно-климатической зоне азиатской части СССР и севернее 66° северной широты в европейской части СССР, следует проектировать исходя из средней горизонтальной освещенности покрытий проезжей части согласно табл. 20.

Уровень освещения проезжей части улиц, дорог и площадей с переходными и низшими типами покрытий в городах и поселках регламентируется величиной средней горизонтальной освещенности, которая для улиц, дорог и площадей категории Б должна быть 6 лк, для улиц и дорог категории В при переходном типе покрытий - 4 лк и при покрытии низшего типа - 2 лк.

5.2. Отношение максимальной яркости покрытия проезжей части улиц, дорог и площадей к минимальной не должно превышать 3:1 при норме средней яркости более 0,6 кд/м2 и 5:1 - при норме средней яркости 0,6 кд/м2 и менее.

5.3. Средняя яркость покрытий тротуаров, примыкающих к проезжей части улиц, дорог и площадей, должна быть не менее половины средней яркости покрытия проезжей части этих улиц, дорог и площадей, приведенной в табл. 20.

5.4. Среднюю горизонтальную освещенность на уровне покрытия непроезжих частей улиц, дорог и площадей, бульваров и скверов, пешеходных улиц и территорий микрорайонов в городах и поселках следует принимать согласно табл. 21.

Таблица 21

<*> Норма распространяется также на освещенность тротуаров, примыкающих к проезжей части улиц категорий Б и В с переходными и низшими типами покрытий.

5.5. Среднюю горизонтальную освещенность территорий общественных зданий следует принимать по табл. 22.

Таблица 22

<*> Освещенность столов для чтения и настольных игр принимается по нормам освещенности помещений.

5.6. Среднюю горизонтальную освещенность территорий парков, стадионов, садов и выставок следует принимать по табл. 23.

<*> Освещенность столов для чтения и настольных игр принимается по нормам освещенности помещений.

5.7. Среднюю горизонтальную освещенность на уровне покрытия улиц, дорог и площадей сельских населенных пунктов следует принимать по табл. 24.

Таблица 24

5.8. Освещенность участков автомобильных дорог общей сети в пределах поселков и сельских населенных пунктов следует принимать как для улиц категории Б в зависимости от типа дорожного покрытия по табл. 20 или в соответствии с п. 5.1 настоящих норм.

5.9. В проектах наружного освещения необходимо предусматривать освещение подъездов к противопожарным водоисточникам, если они расположены на неосвещенных частях улиц или проездов. Средняя горизонтальная освещенность этих подъездов должна быть:

в городах и поселках . . . . . . . . . . . . 2 лк;

в сельских населенных пунктах . . . . . . . 1 лк.

В проектах наружного освещения улиц и дорог категорий А и Б следует предусматривать освещение участков примыкающих улиц и дорог (по нормам освещения этих улиц и дорог) длиной 100 м.

5.10. Средняя горизонтальная освещенность обособленного трамвайного пути должна быть 4 лк. Норма освещения трамвайных путей, расположенных на проезжей части улицы, должна соответствовать норме освещения улицы.

5.11. Среднюю горизонтальную освещенность дорожного покрытия проезжей части городских транспортных тоннелей следует принимать по табл. 25.

Таблица 25

<*> Для тоннелей длиной до 60 м с прямолинейной трассой искусственное освещение следует проектировать по нормам для вечернего и ночного режима освещения.

5.12. Средняя горизонтальная освещенность проездов под путепроводами и мостами в темное время суток должна быть не менее 30 лк при длине проезда до 40 м, а при большей длине принимается по нормам освещения тоннелей согласно табл. 25.

5.13 Отношение максимальной освещенности к средней должно быть:

при норме средней освещенности св. 6 лк ....... не более 3:1;

     "    "      "          "      от  4 до 6 лк .. не более 5:1;
     "    "      "          "      менее 4 лк ..... не более 10:1.

5.14. Нормы освещенности разрешается увеличивать в столицах союзных республик, городах-героях, курортных и портовых городах союзного и республиканского значения:

а) на 0,2 — 0,4 кд/м2 — для осветительных установок улиц, дорог и площадей категорий А и Б с усовершенствованными типами покрытий;

б) до 20 лк — для осветительных установок непроезжих частей площадей категорий А и Б и предзаводских площадей, а также для главных входов стадионов и выставок;

в) до 10 лк — для осветительных установок улиц и дорог категории Б с переходными типами покрытий и главных входов общегородских парков.

5.15. В ночное время следует предусматривать снижение уровня наружного освещения городских улиц, дорог и площадей при нормируемой средней яркости 0,4 кд/м2 и более или средней освещенности 4 лк и более путем выключения не более половины светильников. При этом не допускается отключение двух подряд расположенных светильников.

На улицах и дорогах при нормируемых величинах средней яркости 0,2 кд/м2 или средней освещенности 2 лк и менее, на пешеходных мостиках, автостоянках, пешеходных аллеях и дорогах, внутренних, служебно-хозяйственных и пожарных проездах, а также на улицах и дорогах сельских населенных пунктов частичное и полное отключение освещения в ночное время не допускается.

5.16. На улицах, дорогах и транспортных зонах площадей категорий А и Б показатель ослепленности для осветительных установок не должен превышать 150.

Для осветительных установок улиц и дорог категории В, а также осветительных установок, уровень освещения которых регламентируется нормами средней освещенности, наименьшая высота расположения светильников по условиям ограничения ослепленности должна приниматься по табл. 18.

Светильники наружного освещения, установленные на стенах зданий, не должны засвечивать окна жилых зданий.

5.17. В установках наружного освещения при средней яркости дорожного покрытия 0,4 кд/м2 и более и средней освещенности 4 лк и более следует применять преимущественно светильники с газоразрядными источниками света.

5.18. Над проезжей частью улиц, дорог и площадей светильники должны устанавливаться на высоте не менее 6,5 м.

Высота подвеса светильников при их расположении над контактной сетью трамвая должна быть не менее 8 м от уровня головок рельсов, при расположении над контактной сетью троллейбуса — не менее 9 м от уровня проезжей части.

5.19. Минимальная высота установки светильников в парапетах мостов и путепроводов не ограничивается при условии обеспечения защитного угла не менее 10° и исключения возможности доступа к лампам без применения специального инструмента.

5.20. В транспортных тоннелях должны применяться светильники с защитным углом не менее 10°. Высота их расположения должна быть не менее 4 м.

5.21 В пешеходных тоннелях должны использоваться светильники:

а) с защитным углом не менее 15° — для люминесцентных ламп суммарной мощностью не более 80 Вт и ламп ДРЛ мощностью не более 125 Вт;

б) с матированными и молочными рассеивателями без отражателей — для ламп ДРЛ мощностью не более 125 Вт.

5.22. При необходимости освещения архитектурных объектов следует руководствоваться Прил. 8.

Проекты освещения архитектурных объектов следует разрабатывать только на основании решений исполкомов городских (районных) Советов народных депутатов.

Приложение 1

ТЕРМИНЫ

Общие термины

1. Рабочая поверхность — поверхность, на которой производится работа и на которой нормируется или измеряется освещенность.

2. Условная рабочая поверхность — условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола.

3. Коэффициент запаса \text{К}_{\text{з}} — расчетный коэффициент, учитывающий снижение КЕО и освещенности в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, источников света (ламп) и светильников, а также снижение отражающих свойств поверхностей помещения.

4. Характерный разрез помещения — поперечный разрез посередине помещения, плоскость которого перпендикулярна к плоскости остекления световых проемов (при боковом освещении) или к продольной оси пролетов помещения. В характерный разрез помещения должны попадать участки с наибольшим количеством рабочих мест, а также точки рабочей зоны, наиболее удаленные от световых проемов.

5. Объект различения — рассматриваемый предмет, отдельная его часть или дефект, которые требуется различать в процессе работы.

6. Фон — поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается.

Фон считается:

светлым — при коэффициенте отражения поверхности более 0,4;

средним — при коэффициенте отражения поверхности от 0,2 до 0,4;

темным — при коэффициенте отражения поверхности менее 0,2.

7. Контраст объекта различения с фоном К определяется отношением абсолютной величины разности между яркостью объекта и фона к яркости фона. Контраст объекта различения с фоном считается:

большим — при значении К более 0,5 (объект и фон резко отличаются по яркости);

средним — при значениях К от 0,2 до 0,5 (объект и фон заметно отличаются по яркости);

малым — при значениях К менее 0,2 (объект и фон мало отличаются по яркости).

Термины естественного и совмещенного освещения

8. Световой климат — совокупность условий естественного освещения в той или иной местности (освещенность и количество освещения на горизонтальной и различно ориентированных по сторонам горизонта вертикальных поверхностях, создаваемых рассеянным светом неба и прямым светом солнца, продолжительность солнечного сияния и альбедо подстилающей поверхности) за период более десяти лет.

9. Коэффициент светового климата m — коэффициент, учитывающий особенности светового климата.

10. Коэффициент солнечности климата С — коэффициент, учитывающий дополнительный световой поток, проникающий через световые проемы в помещение за счет прямого и отраженного от подстилающей поверхности солнечного света в течение года.

11. Облачное небо МКО (по определению Международной комиссии по освещению — МКО) — небо, полностью закрытое облаками и удовлетворяющее условию, при котором отношение его яркости на высоте 0° над горизонтом к яркости в зените равно (1 + 2 sin 0)/3.

12. Естественное освещение — освещение помещений светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограждающих конструкциях.

13. Совмещенное освещение — освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным.

14. Боковое естественное освещение — естественное освещение помещения через световые проемы в наружных стенах.

15. Верхнее естественное освещение — естественное освещение помещения через фонари, световые проемы в покрытии, а также через проемы в стенах в местах перепада высот здания.

16. Комбинированное естественное освещение — сочетание верхнего и бокового естественного освещения.

17. Коэффициент естественной освещенности (КЕО) — отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений), к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода; выражается в процентах.

18. Геометрический коэффициент естественной освещенности \epsilon — отношение естественной освещенности, создаваемой в рассматриваемой точке заданной плоскости внутри помещения светом, прошедшим через незаполненный световой проем и исходящим непосредственно от равномерно яркого неба к одновременному значению наружной горизонтальной освещенности под открытым полностью небосводом, при этом участие прямого солнечного света в создании той и другой освещенности исключается; выражается в процентах.

19. Расчетное значение КЕО \text{е}_{\text{р}} — значение, полученное расчетным путем при проектировании естественного или совмещенного освещения помещений, выражается в процентах.

20. Площадь фонарей S_{\text{ф}} — суммарная площадь световых проемов (в свету) всех фонарей, находящихся в покрытии над освещаемым помещением или пролетом, м2.

21. Площадь окон S_{o} — суммарная площадь световых проемов (в свету), находящихся в наружных стенах освещаемого помещения, м2.

22. Относительная площадь световых проемов (\frac{S_{\text{ф}}}{S_{\text{п}}} ; \frac{S_{\text{о}}}{S_{\text{п}}}) — отношение площади фонарей или окон к освещаемой площади пола помещения, выраженное в процентах.

23. Неравномерность естественного освещения — отношение среднего значения к наименьшему значению КЕО в пределах характерного разреза помещения.

Термины искусственного освещения

24. Аварийное освещение — освещение для продолжения работы при аварийном отключении рабочего освещения.

25. Эвакуационное освещение (аварийное освещение для эвакуации) — освещение для эвакуации людей из помещения при аварийном отключении рабочего освещения.

26. Дежурное освещение — освещение в нерабочее время.

27. Общее освещение — освещение, при котором светильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение).

28. Местное освещение — освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах.

29. Комбинированное освещение — освещение, при котором к общему освещению добавляется местное.

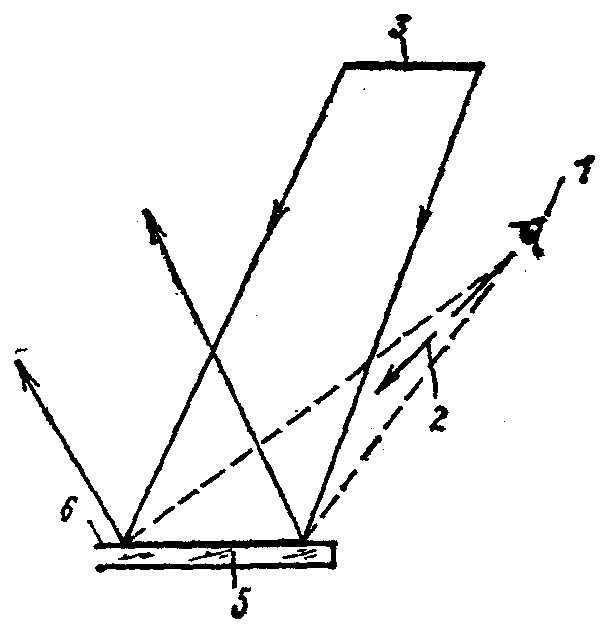

30. Отраженная блескость — характеристика отражения светового потока от рабочей поверхности в направлении глаз работающего, определяющая снижение видимости вследствие чрезмерного увеличения яркости рабочей поверхности и вуалирующего действия, снижающего контраст между объектом и фоном.

31. Средняя яркость дорожной поверхности — средневзвешенная по площади яркость сухих дорожных покрытий в направлении глаз наблюдателя, находящегося на оси движения транспорта.

32. Средняя освещенность улиц, дорог и площадей — освещенность, средневзвешенная по площади.

33. Цилиндрическая освещенность \text{Е}_{\text{ц}} — характеристика насыщенности помещения светом. Определяется как средняя плотность светового потока на поверхности вертикально расположенного в помещении цилиндра, радиус и высота которого стремятся к нулю. Расчет цилиндрической освещенности производится инженерным методом.

34. Показатель дискомфорта \text{М} — критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения, выражающийся формулой

\text{М } = \frac{L_{c}\omega^{0,5}}{\varphi_{(\theta)}L_{\text{ад}}^{0,5}} , (2)

где L_{c} — яркость блеского источника, кд/м2;

\omega — угловой размер блеского источника, стер;

\varphi_{\theta} — индекс позиции блеского источника относительно линии зрения;

L_{\text{ад}} — яркость адаптации, кд/м2.

(При проектировании показатель дискомфорта рассчитывается инженерным методом).

35. Стробоскопический эффект — явление искажения зрительного восприятия вращающихся, движущихся или сменяющихся объектов в мелькающем свете, возникающее при совпадении кратности частотных характеристик движения объектов и изменения светового потока во времени в осветительных установках, выполненных газоразрядными источниками света, питаемыми переменным током.

36. Коэффициент пульсации освещенности \text{К}_{\text{п}} , % — критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока газоразрядных ламп при питании их переменным током, выражающийся формулой

\text{К}_{\text{п}} = \frac{\text{Е}_{\text{макс}} - \text{Е}_{\text{мин}}}{2\text{Е}_{\text{ср}}} 100 , (3)

где \text{Е}_{\text{макс}} и \text{Е}_{\text{мин}} — соответственно максимальное и минимальное значения освещенности за период ее колебания, лк;

\text{Е}_{\text{ср}} — среднее значение освещенности за этот же период, лк.

37. Цветопередача — влияние спектрального состава излучения искусственного источника света на воспринимаемый цвет освещаемых объектов по сравнению с цветом этих объектов при освещении их стандартным источником света.

38. Показатель ослепленности Р — критерий оценки слепящего действия осветительной установки, выражающийся формулой

Р = (S — 1) х 1000, (4)

где S — коэффициент ослепленности, равный \frac{\upsilon_{1}}{\upsilon_{2}} (здесь \upsilon_{1} — видимость объекта наблюдения при экранировании блеских источников света; \upsilon_{2} — видимость объекта наблюдения при наличии блеских источников света в поле зрения).

Приложение 2

ОПРЕДЕЛЕНИЕ РАЗРЯДА РАБОТ

ДО ГЛАЗ РАБОТАЮЩЕГО БОЛЕЕ 0,5 М

При расстоянии от объекта различения до глаз работающего более 0,5 м разряд работ по табл. 1 следует устанавливать с учетом углового размера объекта различения, определяемого отношением минимального размера объекта различения d к расстоянию от этого объекта до глаз работающего l:

<1> Для переносного освещения следует предусмотреть штепсельные розетки.

<2> Освещенность понижена согласно п. 4.6.

<3> Освещенность приведена для ламп накаливания (рекомендуемого источника света).

<4> Освещенность повышена согласно п. 4.5б.

Приложение 4

Конструктивно-светотехнические схемы светильников

I

II

III

IV

V

VI

VII

С лампами накаливания и ГЛВД

А

С люминесцентными лампами

Б

-

В

-

-

-

Г

<*>

-

-

-

<*>

Вид материала (или покрытия) отражателей и рассеивателей светильников

Т

СТ

М

Т

СТ

М

Т

СТ

М

Т

СТ

Т

М

Т

СТ

Т

Эксплуатационная группа светильников

4

3

2

5

4

3

2

2

1

7

7

5

4

6

6

6

Примеры светильников, соответствующих ГОСТ 13828-74, ГОСТ 22758-77Е и общесоюзным ТУ 16 С лампами накаливания и ГЛВД УПМ; УПС; НСП01

Гс; ГсУ, ГсР; С3; РСП05 (Г, К); ЖСП01; РСП14

СД; РСП05 (Д)

УПД

С0; НСП07; РСП03; РСП10; РСП13

-

Уз; У15; НСП01 (32)

-

-

УП24; ППД2; РСП10 (IР53); ГСП10 (IР53); РСП12; ЖСП01 (IР53); НПП01; НПП02

-

ППД; Н4БН (Д); Н4Т2Н (Д); В4А (Д); В3Г (Д); В3Т3 (Д); РСП11 (Д); НСП02 (Д)

-

ППР; ППД500; Н4БН; Н4Т2Н; В4А; В3Г; В3Т3; РСП11; НСП02

-

ССП02; ДРИ3

С люминисцентными лампами

-

ОВЛ; ЛВП02 (04)

ОД; ОДР; ЛД; ЛДР; ПВЛМ-Д; ЛСП02 (04; 10)

-

ЛС002; Л2010; УСП

ОДО; ОДОР; ЛДО; ЛДОР; ЛСП02 (01; 07); ПВЛМ-ДС; ПВЛМ-Р; ПВЛМ-ДОР; ШОД

-

ЛП001; ЛП002; ЛП003; ЛП021; ЛС003

МЛ; ЛНП01

ЛСП04; ЛСП09

ПВЛ; ПВЛП; ВЛВ; ВЛН; УВЛ; ЛВП02 (01; 03); ЛВП31; ЛВП33

-

НОГЛ (Д); НОДЛ (Д)

-

НОГЛ; НОДЛ; РВЛМ

ПВЛМ

--------------------------------

<*> Эксплуатационная группа на одну ступень выше указанной.

Примечания. 1. Данные о материалах и покрытиях отражателей и рассеивателей содержатся в технических условиях на светильники, а также в каталогах и других информационных материалах.

2. При использовании ламп-светильников эксплуатационная группа (кроме группы 7) повышается на одну ступень (за исключением приборов с конструктивно-светотехническими схемами VII).

Условные обозначения

Приложение 5

РАСЧЕТ ЕСТЕСТВЕННОГО ОСВЕЩЕНИЯ

Предварительный расчет площади световых проемов производится:

а) при боковом освещении помещений по формуле

100 \frac{S_{o}}{S_{\text{п}}} = \frac{\text{е}_{\text{н}}K_{\text{з}}\eta_{\text{о}}}{\tau_{0}r_{1}} K_{\text{зд}} ; (5)

б) при верхнем освещении по формуле

100 \frac{S_{\text{ф}}}{S_{\text{п}}} = \frac{\text{е}_{\text{н}}K_{\text{з}}\eta_{\text{ф}}}{\tau_{0}r_{2}K_{\text{ф}}} , (6)

где S_{o} — площадь световых проемов (в свету) при боковом освещении;

S_{\text{п}} — площадь пола помещения;

\text{е}_{\text{н}} — нормированное значение КЕО;

K_{\text{з}} — коэффициент запаса, принимаемый по табл. 3;

\eta_{\text{о}} — световая характеристика окон, определяемая по табл. 26;

K_{\text{зд}} — коэффициент, учитывающий затенение окон противостоящими зданиями, определяемый по табл. 27;

\tau_{0} — общий коэффициент светопропускания, определяемый по формуле

\tau_{0} = \tau_{1}\tau_{2}\tau_{3}\tau_{4}\tau_{5} , (7)

где \tau_{1} — коэффициент светопропускания материала, определяемый по табл. 28;

\tau_{2} — коэффициент, учитывающий потери света в переплетах светопроема, определяемый по табл. 28;

\tau_{3} — коэффициент, учитывающий потери света в несущих конструкциях, определяемый по табл. 28 (при боковом освещении \tau_{3} = 1);

\tau_{4} — коэффициент, учитывающий потери света в солнцезащитных устройствах, определяемый в соответствии табл. 29;

\tau_{5} — коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарями, принимаемый равным 0,9;

r_{1} — коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию, принимаемый по табл. 30;

S_{\text{ф}} — площадь световых проемов (в свету) при верхнем освещении;

\eta_{\text{ф}} — световая характеристика фонаря или светового проема в плоскости покрытия, определяемая по табл. 31 и 32;

r_{2} — коэффициент, учитывающий повышение КЕО при верхнем освещении, благодаря свету, отраженному от поверхностей помещения, принимаемый по табл. 33;

K_{\text{ф}} — коэффициент, учитывающий тип фонаря, определяемый по табл. 34.

Таблица 31

Значения световой характеристики фонарей (прямоугольных, трапециевидных и шед) \eta_{\text{ф}}

Таблица 32

Значения световой характеристики \eta_{\text{ф}} световых проемов в плоскости покрытия при верхнем освещении

Схемы фонарей	Отношение площади выходного отверстия S2 к сумме площадей входного отверстия S1 и боковой поверхности проема Sб	Индекс помещения i
		0,5	0,7	1	1,25	1,5	2	2,5	3	4	5
1	2	3	4	5	6	7	8	9	10	11	12
	0,05	25	19	16	14,3	13,3	12	11,5	11	10,5	10
	0,1	13	10,3	8,5	7,7	7	6,3	6	5,8	5,5	5,4
	0,2	7	5,6	4,6	4,2	3,8	3,4	3,3	3,1	3	2,9
	0,3	5	4	3,3	2,9	2,7	2,4	2,3	2,2	2,1	2
	0,4	4,2	3,3	2,7	2,4	2,2	2	1,9	1,85	1,8	1,7
	0,5	3,7	2,9	2,4	2,1	2	1,8	1,7	1,6	1,55	1,5
	0,6	3,3	2,6	2,1	1,9	1,8	1,6	1,5	1,45	1,4	1,3
	0,7	3,1	2,4	2	1,8	1,6	1,5	1,4	1,35	1,3	1,25
	0,8	2,9	2,3	1,9	1,7	1,55	1,4	1,35	1,3	1,2	1,2
	0,9	2,8	2,2	1,8	1,6	1,5	1,35	1,3	1,25	1,2	1,15

Индекс помещения i = \frac{l_{\text{п}}b}{H(l_{\text{п}} + b)} ,

где l_{\text{п}} — длина помещения вдоль оси пролетов;

b — ширина помещения;

H — высота покрытия над условной рабочей поверхностью.

Таблица 33

Значения коэффициента r_{2}

Таблица 34

Значения коэффициента K_{\text{ф}}

Расчет коэффициента естественной освещенности (КЕО) следует производить:

а) при боковом освещении по формуле

\text{е}_{\text{р}}^{\text{б}} = (\epsilon_{\text{б}}q + \epsilon_{\text{зд}}R)r_{1} \frac{\tau_{0}}{K_{\text{з}}} ; (8)

б) при верхнем освещении по формуле

\text{е}_{\text{р}}^{\text{в}} = [\epsilon_{\text{в}} + \epsilon_{\text{ср}}(r_{2}K_{\text{ф}} - 1)] \frac{\tau_{0}}{K_{\text{з}}} ; (9)

в) при верхнем и боковом освещении по формуле

\text{е}_{\text{р}}^{\text{к}} = \text{е}_{\text{р}}^{\text{в}} + \text{е}_{\text{р}}^{\text{б}} , (10)

где \epsilon_{\text{б}} — геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет неба, определяемый по графикам I и II (рис. 2 и 3);

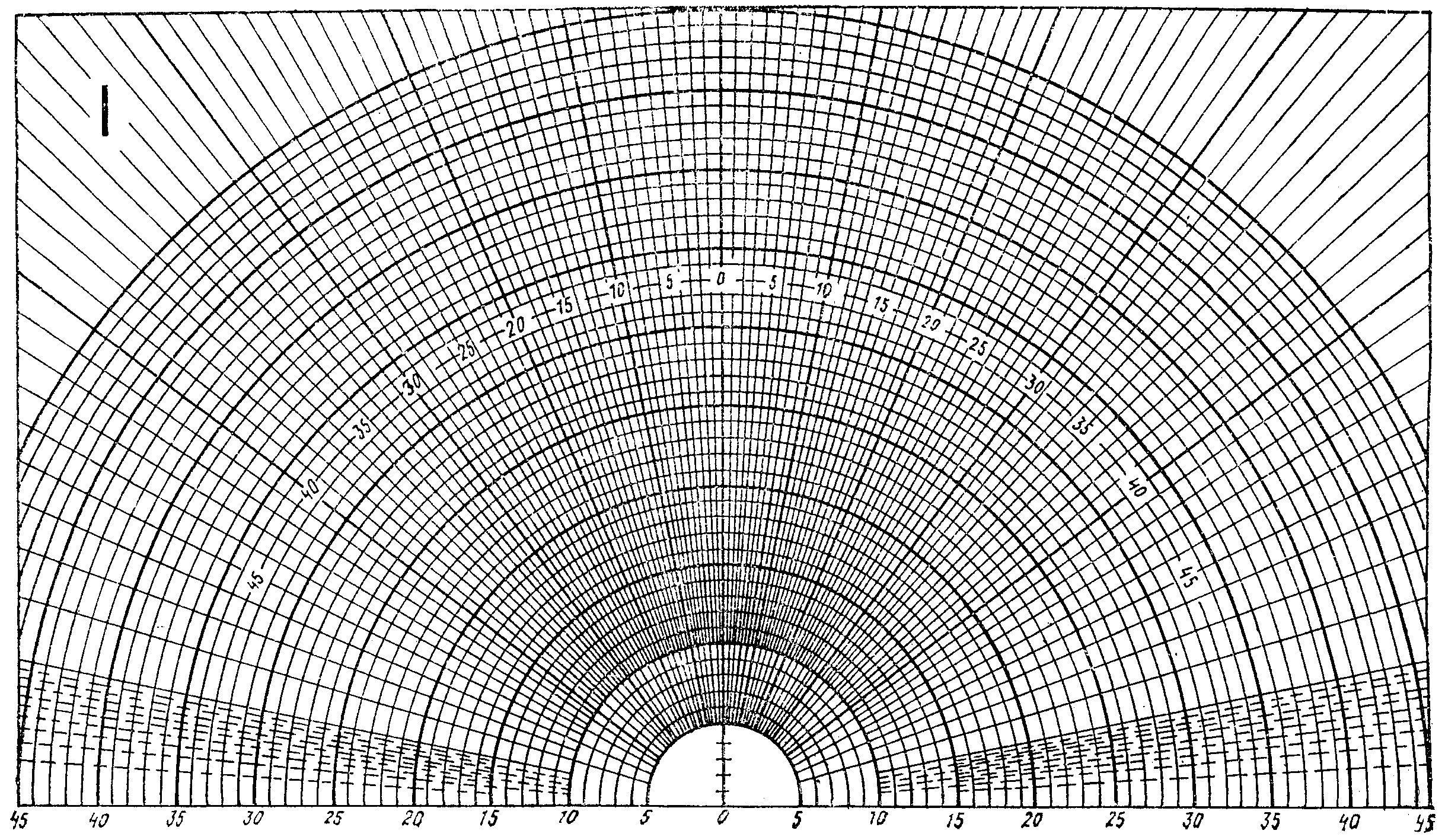

Рис. 2. График I А.М. Данилюка для подсчета n_{1} и n_{1}'

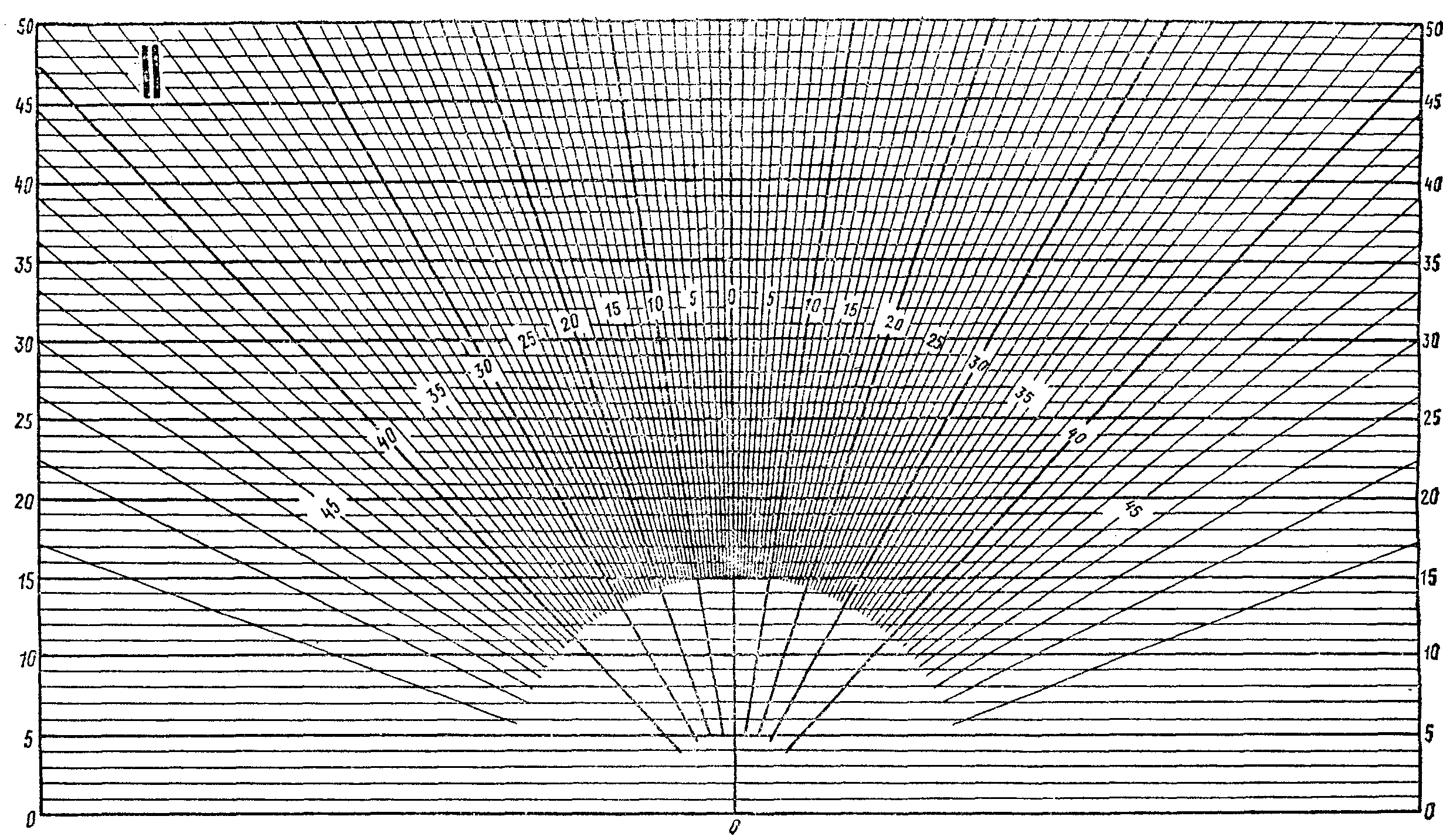

Рис. 3. График II А.М. Данилюка для подсчета n_{2} и n_{2}'

q — коэффициент, учитывающий неравномерную яркость облачного неба МКО, определяемый по табл. 35;

\epsilon_{\text{зд}} — геометрический КЕО в расчетной точке при боковом освещении, учитывающий свет, отраженный от противостоящих зданий, определяется по графикам I и II;

R — коэффициент, учитывающий относительную яркость противостоящего здания, принимаемый по табл. 36;

\epsilon_{\text{в}} — геометрический КЕО в расчетной точке при верхнем освещении, определяемый по графикам III и II (рис. 4 и 3);

\epsilon_{\text{ср}} — среднее значение геометрического КЕО при верхнем освещении на линии пересечения условной рабочей поверхности и плоскости характерного вертикального разреза помещения, определяемой из соотношения

\epsilon_{\text{ср}} = \frac{1}{N} (\epsilon_{\text{в}_{1}} + \epsilon_{\text{в}_{2}} + \epsilon_{\text{в}_{3}} + ... + \epsilon_{\text{в}_{N}}) , (11)

где N — количество расчетных точек;

Среднее значение КЕО \epsilon_{\text{ср}} при верхнем или верхнем и боковом освещении определяется по формуле

e_{\text{ср}} = \frac{1}{N - 1} (\frac{e_{1}}{2} + e_{2} + e_{3} + ... + e_{N - 1} + \frac{e_{N}}{2}) , (12)

где N — количество точек, в которых определяется КЕО;

e_{1};e_{2};e_{3};e_{N} — значения КЕО при верхнем или при верхнем и боковом освещении в точках характерного разреза помещения, определяемые по формулам (9) и (10).

Расчетные значения КЕО e_{p} , полученные по формулам (8), (9), (10), (12), следует округлять до десятых долей. Допускается отклонение расчетного значения КЕО e_{p} от нормированного КЕО \text{е}_{\text{н}} на +/- 10%.

Таблица 35

Примечание. При промежуточных значениях угловой высоты значения коэффициента q находятся линейной интерполяцией.

Таблица 36

Отделочный материал фасада противостоящего здания	Индекс противостоящего здания в плане Z_{1} = \frac{l_{\text{п}}l}{(P + l)a}	Индекс противостоящего здания в разрезе Z_{2} = \frac{Hl}{(P + l)h_{1}}								Схема расположения противостоящего здания
		0,1	0,5	1	1,5	2	3	4	5 и более
1	2	3	4	5	6	7	8	9	10	11
Кирпич или бетон	1	0,14	0,25	0,26	0,23	0,2	0,15	0,11	0,06	Разрез План
	1,5	0,14	0,23	0,25	0,22	0,19	0,14	0,1	0,05
	3	0,14	0,21	0,23	0,2	0,18	0,12	0,08	0,04
	6	0,14	0,2	0,22	0,2	0,17	0,12	0,08	0,04
	10 и более	0,14	0,18	0,2	0,18	0,16	0,11	0,08	0,04
Блоки облицовочные керамические	1	0,16	0,3	0,3	0,26	0,23	0,17	0,13	0,07
	1,5	0,16	0,26	0,28	0,25	0,22	0,16	0,12	0,06
	3	0,16	0,24	0,26	0,24	0,2	0,14	0,1	0,05
	6	0,16	0,23	0,25	0,23	0,2	0,13	0,09	0,05
	10 и более	0,16	0,21	0,23	0,21	0,18	0,12	0,09	0,04
Краска фасадная цветная на бетоне светлая атмосферостойкая	1	0,2	0,36	0,37	0,33	0,29	0,21	0,16	0,08
	1,5	0,2	0,33	0,35	0,32	0,28	0,2	0,15	0,07
	3	0,2	0,3	0,33	0,3	0,25	0,18	0,12	0,06
	6	0,2	0,29	0,32	0,29	0,24	0,17	0,12	0,06
	10 и более	0,2	0,26	0,29	0,26	0,23	0,16	0,11	0,05
Краска фасадная на бетоне белая атмосферостойкая	1	0,25	0,45	0,46	0,4	0,37	0,27	0,2	0,1
	1,5	0,25	0,42	0,44	0,4	0,35	0,24	0,19	0,09
	3	0,25	0,38	0,41	0,37	0,32	0,22	0,15	0,08
	6	0,25	0,37	0,4	0,36	0,31	0,21	0,15	0,08
	10 и более	0,25	0,33	0,36	0,32	0,28	0,19	0,14	0,07

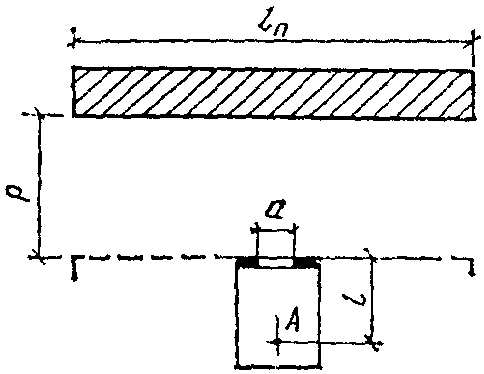

l_{\text{п}},H — длина и высота противостоящего здания, м;

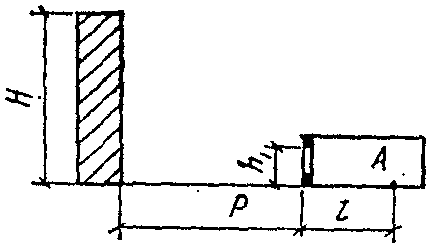

l — расстояние расчетной точки А в рассматриваемом помещении от внешней поверхности наружной стены, м;

P — удаление противостоящего здания, м;

a,h_{1} — ширина окна в плане и высота верхней грани окна над полом, м.

Примечание. При расположении противостоящего здания торцом значения коэффициента R умножаются на 1,5.

Геометрический коэффициент естественной освещенности определяется с помощью графиков I, II и III (рис. 2, 3 и 4).

Геометрический коэффициент естественной освещенности, учитывающий прямой свет неба, в какой-либо точке помещения при боковом освещении определяется по формуле

\epsilon_{\text{б}} = 0,01(n_{1}n_{2}) , (13)

где n_{1} — количество лучей по графику I, проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения (рис. 5);

n_{2} — количество лучей по графику II, проходящих от неба через световые проемы в расчетную точку на плане помещения (рис. 6).

при боковом освещении, по графику I

при боковом освещении, по графику II

Геометрический коэффициент естественной освещенности, учитывающий свет, отраженный от противостоящего здания \epsilon_{\text{зд}} при боковом освещении определяется по формуле

\epsilon_{\text{зд}} = 0,01(n_{1}'n_{2}') , (14)

где n_{1}' — количество лучей по графику I, проходящих от противостоящего здания через световой проем в расчетную точку на поперечном разрезе помещения (рис. 7);

n_{2}' — количество лучей по графику II, проходящих от противостоящего здания через световой проем в расчетную точку на плане помещения (рис. 6).

Подсчет количества лучей по графикам I и II производится в следующем порядке:

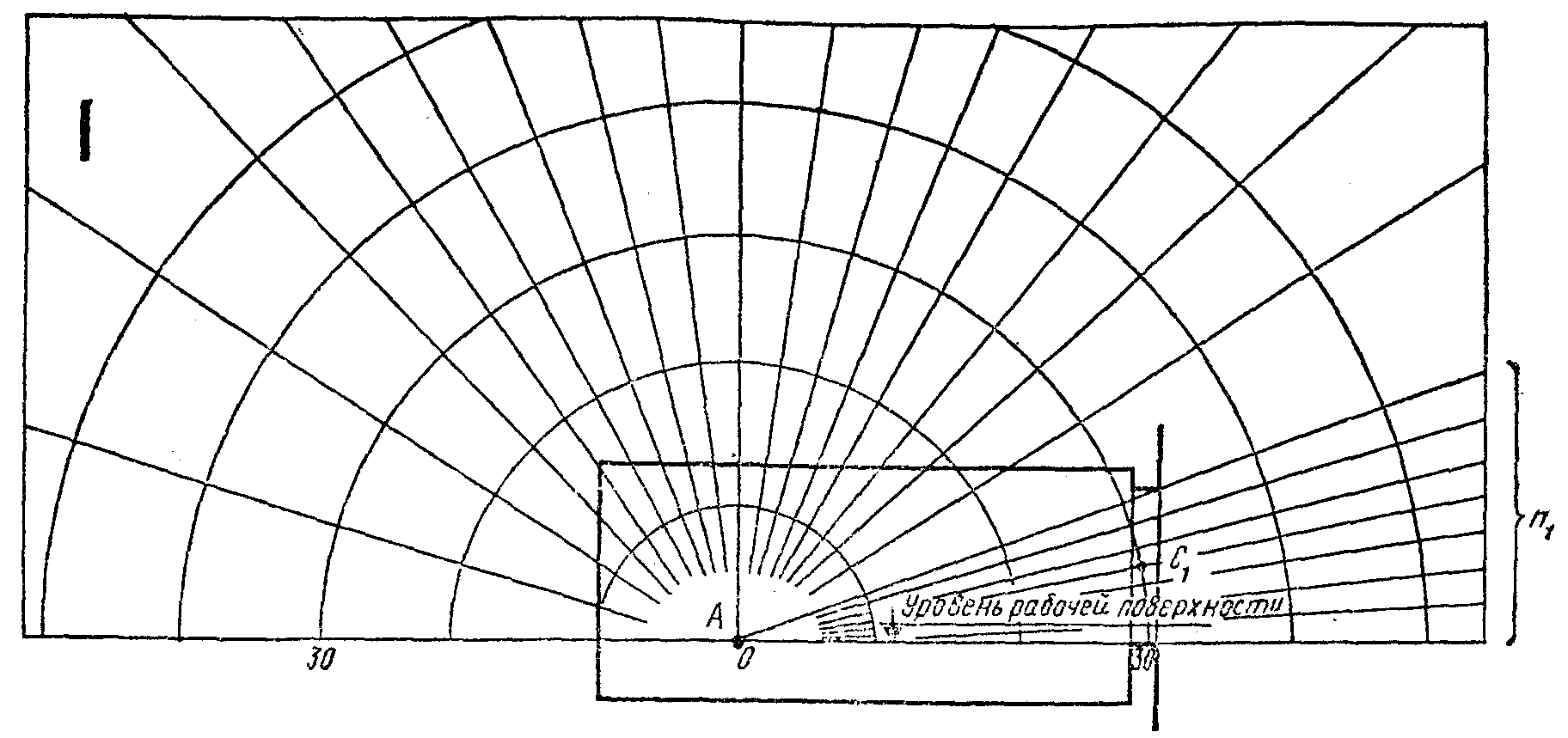

а) график I накладывается на чертеж поперечного разреза помещения, центр графика О совмещается с расчетной точкой А, а нижняя линия графика — со следом рабочей поверхности (рис. 5);

б) подсчитывается количество лучей n_{1} , проходящих через световые проемы;

в) отмечается номер полуокружности на графике I, которая проходит через точку C_{1} — середину светового проема (рис. 5);

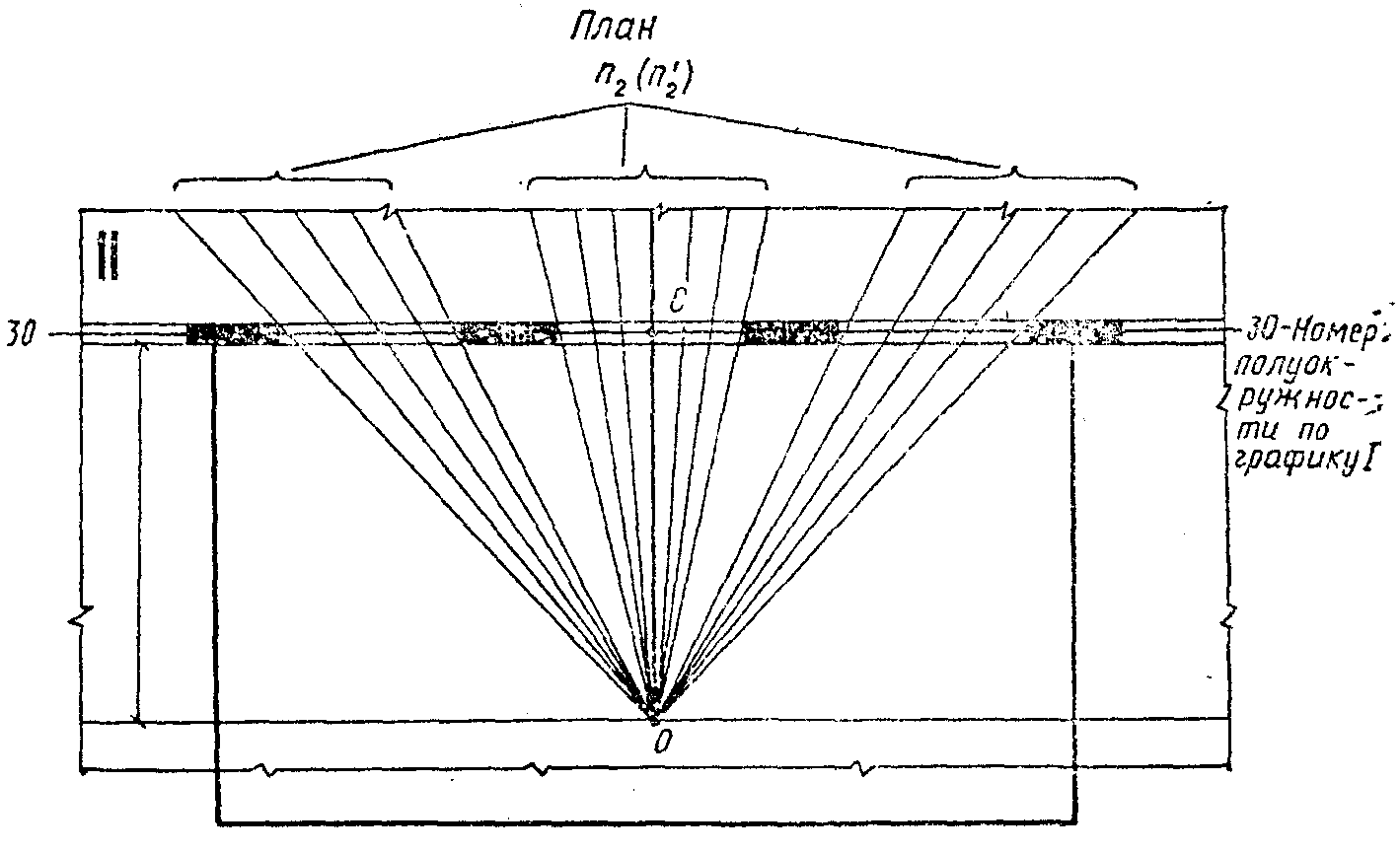

г) график II накладывается на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру полуокружности по графику I, проходили через точку С (рис. 6);

д) подсчитывается количество лучей n_{2} по графику II, проходящих через световые проемы;

е) определяется геометрический коэффициент естественной освещенности по формуле (13).

проходящих через световые проемы в стене, по графику I

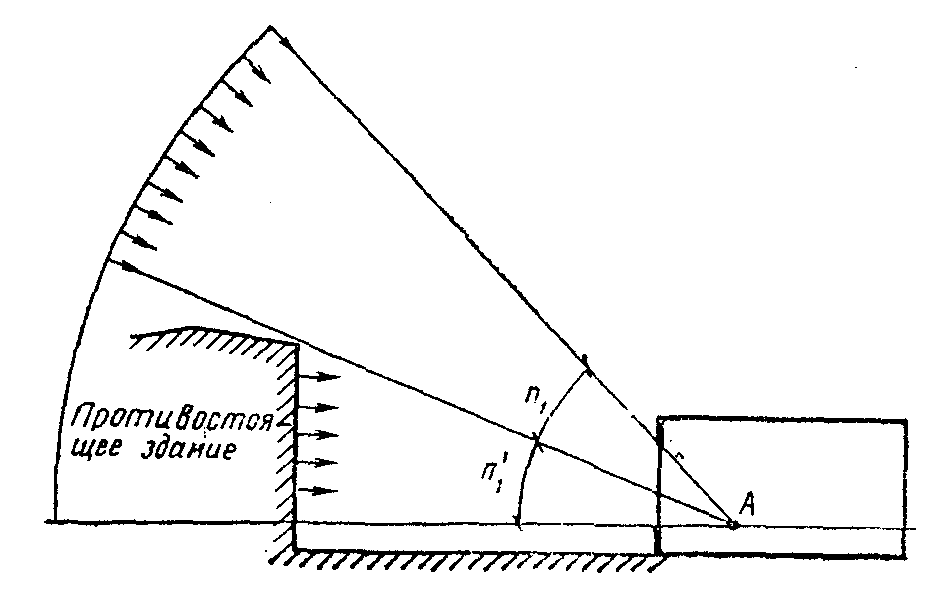

Подсчет лучей, отраженных от противостоящего здания n_{1}' и n_{2}' и проходящих через световой проем, производится по графикам I и II аналогично (рис. 7).

Геометрический коэффициент естественной освещенности в какой-либо точке помещения при верхнем освещении \epsilon_{\text{в}} определяется по формуле

\epsilon_{\text{в}} = 0,01(n_{3}n_{2}) , (15)

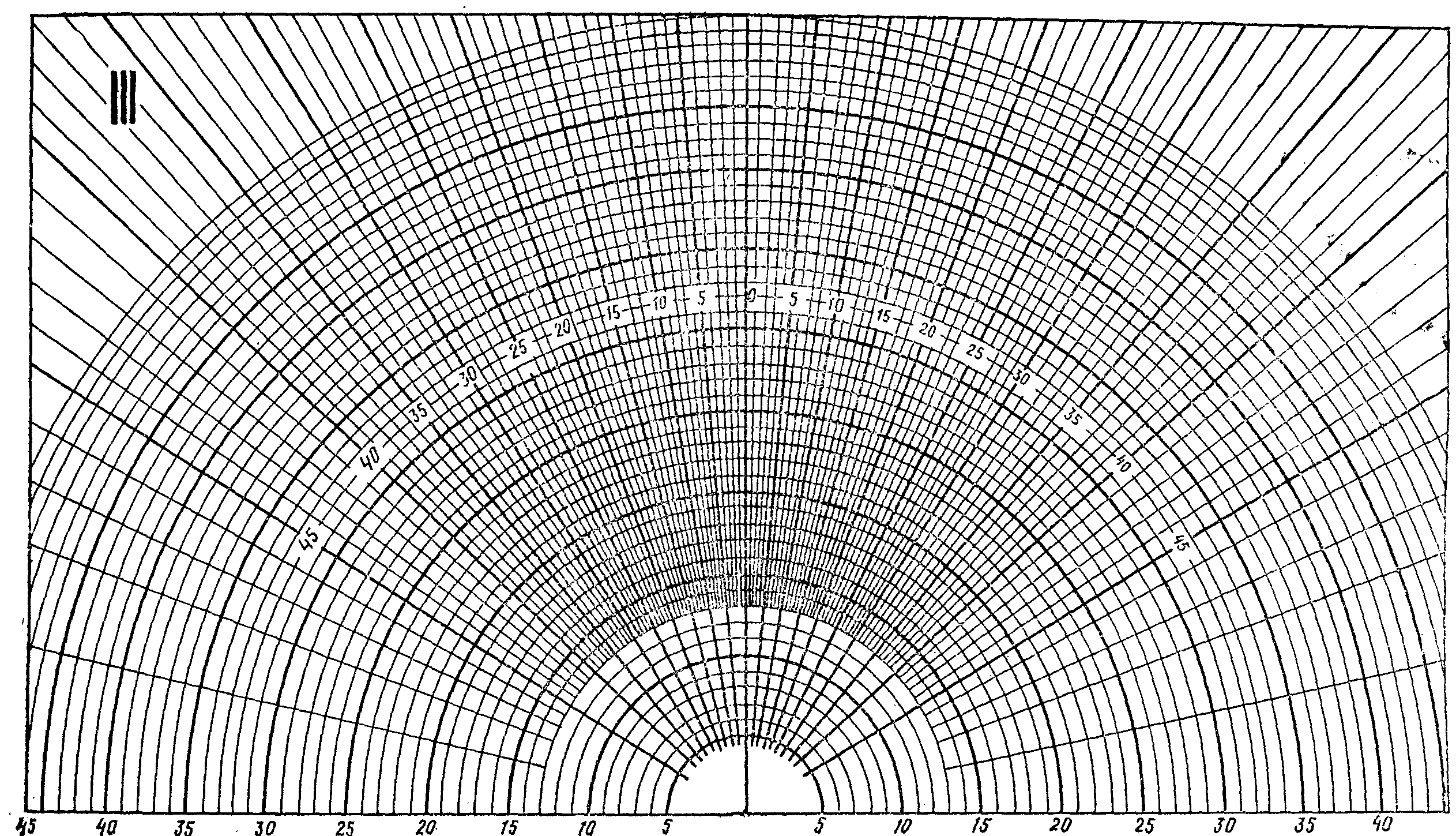

где n_{3} — количество лучей по графику III, проходящих от неба в расчетную точку через световые проемы на поперечном разрезе помещения;

n_{2} — количество лучей по графику II, проходящих от неба в расчетную точку через световые проемы на продольном разрезе помещения (в случае нескольких световых проемов n_{3} и n_{2} определяются отдельно для каждого проема, а затем произведения ( n_{3} \cdot n_{2} ) суммируются).

Подсчет количества лучей по графикам III и II производится в следующем порядке:

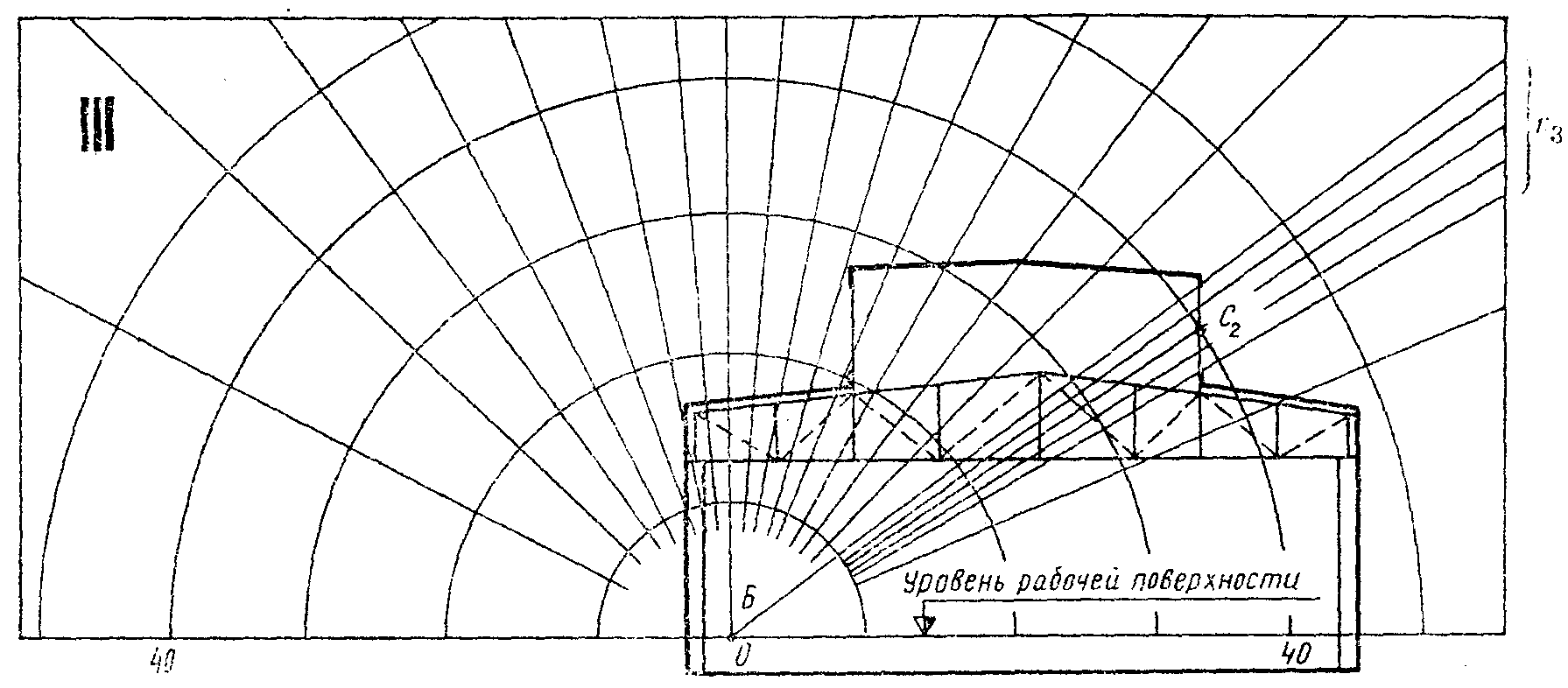

а) график III накладывается на чертеж поперечного разреза помещения, центр графика О совмещается с расчетной точкой Б, а нижняя линия графика III - со следом рабочей поверхности;

б) подсчитывается количество лучей n_{3} , проходящих от неба в расчетную точку Б через световые проемы (рис. 8);

в) отмечается номер полуокружности графика III, которая проходит через точку C_{2} — середину светового проема;

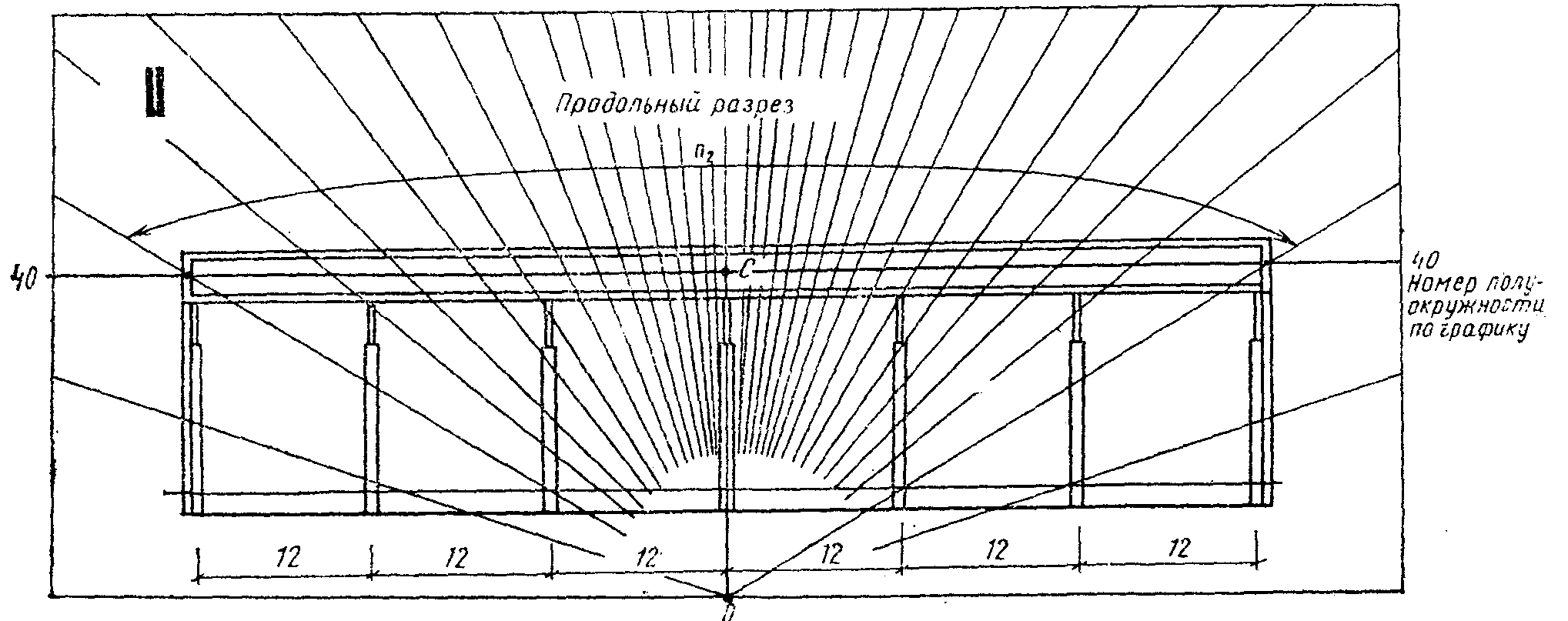

г) график II накладывается на чертеж продольного разреза помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру полуокружности по графику III, проходили через точку C_{2} (рис. 9);

д) подсчитывается количество лучей n_{2} по графику II, проходящих от неба через световые проемы;

е) определяется геометрический коэффициент естественной освещенности по формуле (15).

по графику III

по графику II

Приложение 6

В ЗАВИСИМОСТИ ОТ ЗРИТЕЛЬНОЙ РАБОТЫ

Примечания. 1. При расположении здания в I или II поясе светового климата СССР (рис. 1) из диапазона цветовых температур выбираются преимущественно значения, приближенные к нижней границе диапазона, в V поясе — к верхней.

2. В скобках указаны менее эффективные источники света.

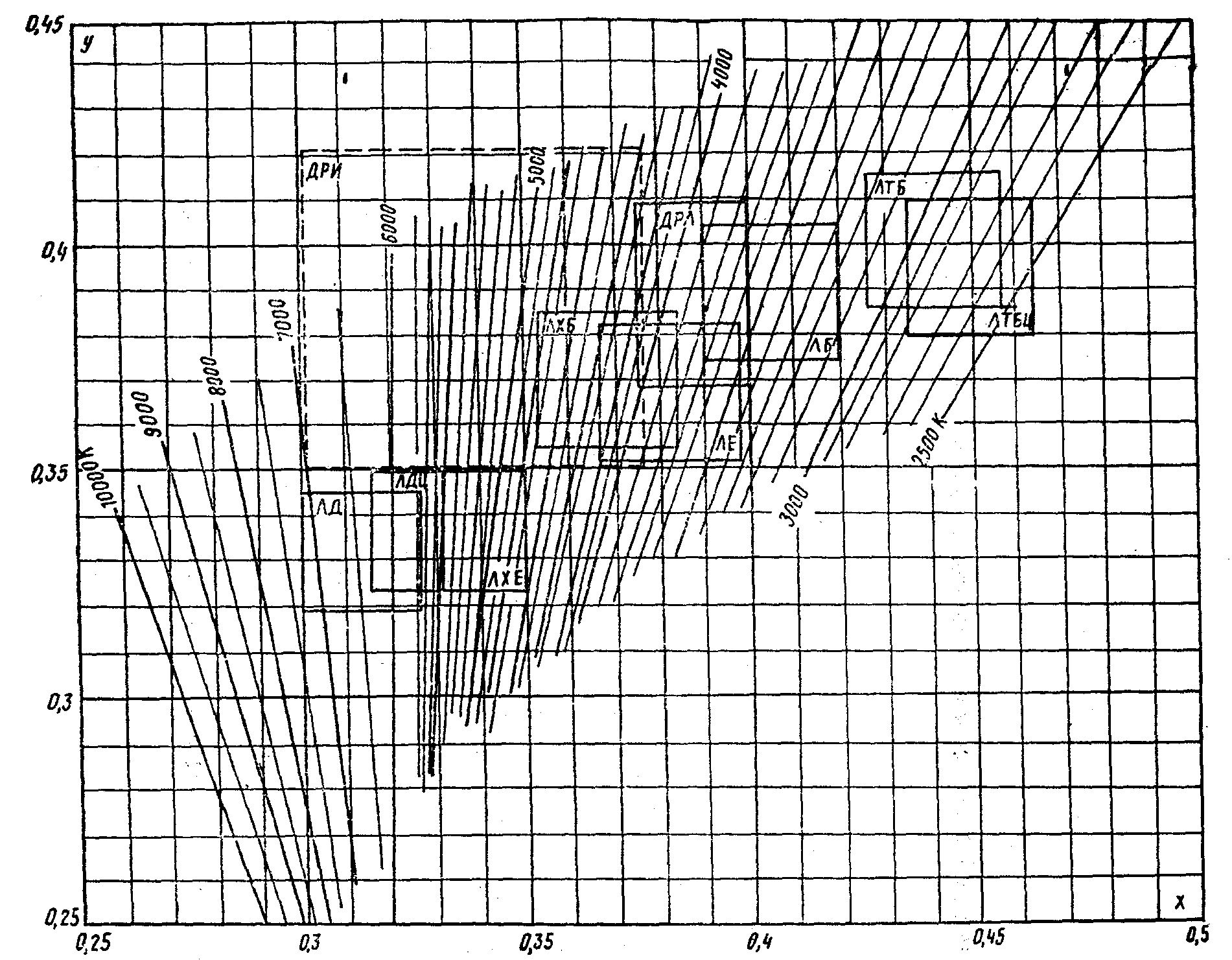

источника света по координатам цветности

Приложение 7

ПРИ ВЫПОЛНЕНИИ РАБОТ I — IV РАЗРЯДОВ

<*> Для местного освещения рекомендуется применять зеркальные лампы местного освещения или зеркальные светильники.

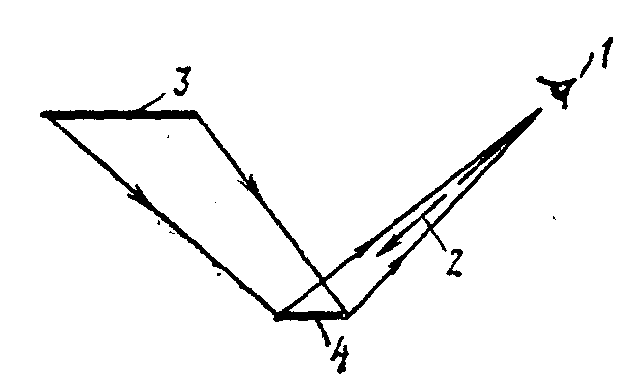

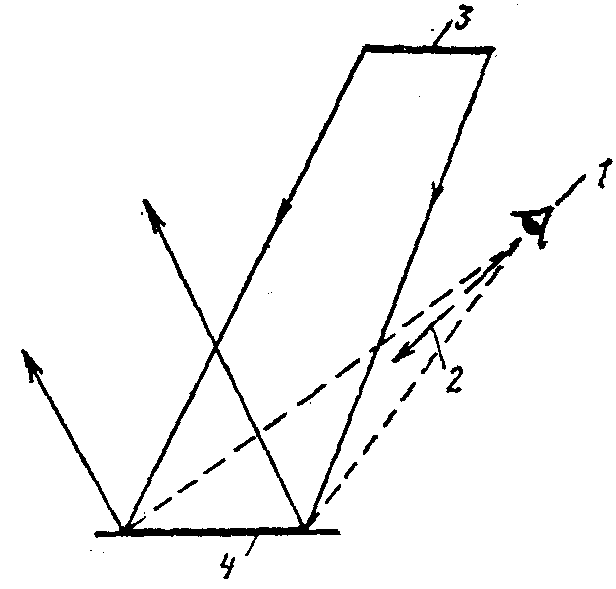

или другими темными материалами; в — при работах с диффузными поверхностями, рассматриваемыми через прозрачный материал, либо поверхностями, обладающими смешанным отражением; 1 — глаз работающего; 2 — направление линии зрения работающего; 3 — светящая поверхность светильника; 4 — рабочая поверхность; 5 — диффузная рабочая поверхность; 6 — слой прозрачного материала

(таблица введена Изменением, утв. Постановлением Госстроя СССР от 04.12.1985 № 205 (ред. от 22.07.1986))

Приложение 8

ОСВЕЩЕНИЕ АРХИТЕКТУРНЫХ ОБЪЕКТОВ

1. Освещение архитектурных объектов должно обеспечивать выразительность объемно-пространственной и цветовой композиции архитектурных ансамблей и отдельных объектов, подчеркивать их идейно-художественные, функциональные и пластические особенности и градостроительное значение.

Установки освещения не должны производить слепящего действия на водителей транспорта и пешеходов.

2. Объектами освещения должны быть наиболее важные в композиционном отношении общественные здания и сооружения, а также памятники архитектуры и культуры.

3. Среднюю яркость освещаемых фасадов зданий и сооружений в зависимости от расчетной яркости фона, характерной для улиц и площадей, на которых они расположены, и определяющей уровень адаптации глаз наблюдателей, следует принимать по табл. 37.

Таблица 37

4. Для расчета средней яркости фасадов зданий и сооружений коэффициенты отражения материалов поверхностей фасадов с диффузным отражением следует принимать по табл. 38.

5. Среднюю освещенность фасадов зданий и сооружений, поверхности которых обладают неполностью диффузным отражением, в зависимости от расчетной яркости фона и коэффициентов отражения отделочных материалов следует принимать по табл. 38.

Таблица 38

Примечания. 1. При расположении объекта освещения вне городской территории в наблюдении его на фоне неба или неосвещенной зелени расчетная яркость фона принимается менее 1 кд/м2.

2. При расположении объекта освещения вблизи зданий с большими светящимися поверхностями (например, здания со значительными площадями остекления, через которые видны освещенные интерьеры) расчетную яркость фона следует принимать более 5 кд/м2.

3. Освещенности, приведенные в табл. 38, допускается увеличивать при освещении зданий и сооружений, обозреваемых с расстояний более 1 км, и памятников, обозреваемых с расстояния более 300 м, а также зданий с архитектурными деталями малых размеров, имеющими существенное значение для восприятия архитектуры зданий в целом.
