ПНСТ 1051-2026. Предварительный национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Цифровая модель. Правила векторизации и графического представления

(утв. и введен в действие Приказом Росстандарта от 05.03.2026 № 8-пнст)

Утвержден и введен в действие Приказом Федерального

Срок действия с 1 апреля 2026 года до 1 апреля 2029 года

Предисловие

Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: tk418@bk.ru и в Федеральное агентство по техническому регулированию и метрологии по адресу: 123122 Москва, Пресненская набережная, д. 10, стр. 2.

В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе «Национальные стандарты» и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт распространяется на автомобильные дороги общего пользования и устанавливает правила векторизации и графического представления объектов цифровой модели, полученной в результате обработки облаков точек, и определяет требования к формированию векторной модели пространственных данных в рамках содержания автомобильной дороги.

Настоящий стандарт устанавливает единые требования описания автомобильной дороги в цифровом виде для применения в геоинформационных системах (ГИС) и CAD-системах.

Результаты работ по созданию цифровой модели существующих автомобильных дорог могут использоваться при эксплуатации, проведении работ по капитальному ремонту, ремонту, для создания базы пространственных данных структурных элементов уличной дорожной сети и автомобильной дороги при формировании динамической цифровой карты дорожного движения согласно ПНСТ 824-2023 и ПНСТ 825-2023, а также при паспортизации автомобильных дорог и искусственных сооружений, изготовлении технических планов автомобильных дорог.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 32952 Дороги автомобильные общего пользования. Разметка дорожная. Методы контроля

ГОСТ 33127 Дороги автомобильные общего пользования. Ограждения дорожные. Классификация

ГОСТ Р 51256 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования

ГОСТ Р 52282 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний

ГОСТ Р 52289 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств

ГОСТ Р 52290 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

ГОСТ Р 70846.5 Национальная система пространственных данных. Правила координатного описания пространственных объектов

ГОСТ Р 71281-2024 Инфраструктура пространственных данных. Единая электронная картографическая основа. Требования к структуре и составу векторных данных

ГОСТ Р 71360 Дороги автомобильные общего пользования. Технический учет и паспортизация. Общие технические требования

ПНСТ 824-2023 Интеллектуальные транспортные системы. Динамическая цифровая карта дорожного движения. Архитектура динамической цифровой карты дорожного движения для целей движения высокоавтоматизированных транспортных средств

ПНСТ 825-2023 Интеллектуальные транспортные системы. Динамическая цифровая карта дорожного движения. Точность данных для формирования динамической цифровой карты дорожного движения для целей движения высокоавтоматизированных транспортных средств

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

пространственный объект: Цифровая модель материального или абстрактного объекта реального или виртуального мира, имеющая идентификатор, координатные и атрибутивные данные. [Адаптировано из ГОСТ Р 52438-2005, статья 4]

3.2

атрибут (пространственного объекта): Непозиционная характеристика пространственного объекта с ее качественным или количественным значением. [ГОСТ Р 52438-2005, статья 24]

3.3

графическое отображение (пространственных) данных: Представление пространственных данных в формах, доступных для визуального восприятия человеком. [ГОСТ Р 70846.2-2023, статья 99]

3.4

векторная модель пространственного объекта: Структурная единица векторной модели пространственных данных, характеризующая конкретный пространственный объект и его признаки. Примечание — Векторная модель пространственного объекта реализует цифровое представление пространственных объектов в виде точек, линий или полигонов, с описанием характеристик объектов, а также может включать в себя топологические связи с векторными моделями других пространственных объектов. [ГОСТ Р 70846.5-2023, пункт 3.2]

3.5

слой (пространственных данных): Подмножество пространственных объектов предметной области, обладающих тематической общностью и единой для всех слоев системой координат. [ГОСТ Р 52438-2005, статья 29]

3.6 векторизация: Процесс преобразования пространственных данных в векторную форму с использованием специализированного программного обеспечения.

3.7 графическое представление (отображение, стиль): Описание цветов, текстур, значков, толщины линий, подписей и прочих особенностей отображения слоев на экране.

3.8 кластеризация точек: Процесс объединения данных точек, находящихся рядом друг с другом, и представления их на карте в виде единой кластеризованной точки данных.

3.9 линейный объект (Нрк. линия, полилиния): Одномерный пространственный объект, координатные данные которого состоят из двух или более пар плановых координат, образуя последовательность из одного или более сегментов.

3.10

полигональный объект (Нрк. полигон, область): Двухмерный пространственный объект, ограниченный замкнутым линейным объектом и обычно идентифицированный своим центроидом. [ГОСТ Р 52438-2005, статья 33]

3.11 пространственно-логические связи объектов: Характерные отношения между объектами, определяющие их взаимное пространственное положение (совмещение, примыкание, наложение и др.) и логику взаимодействия между объектами.

3.12 тепловая карта: Графический способ представления данных, где значения отображаются с помощью цветовой шкалы.

Примечание - Чем выше значение, тем ярче или теплее цвет.

3.13 точка привязки: Точка объекта векторизации, в наибольшей степени соответствующая положению объекта на местности.

3.14

цифровая модель местности; ЦММ: Набор данных, содержащий определенным образом представленные пространственные координаты множества точек земной поверхности и объектов местности (в определенной системе координат), а также характеристики этих объектов. [ГОСТ Р 70955-2023, статья 11]

3.15

характер локализации объекта: Признак, указывающий меру пространственного распространения объекта. ГОСТ Р 50828-95, [статья 3.21]

3.16 условно-линейный векторный объект: Объект цифровой карты, описываемый двумя точками, являющийся произвольно ориентированным и определяющий положение или ориентацию объекта.

3.17

точечный объект (Нрк. точка): Нульмерный пространственный объект, координатные данные которого состоят из единственной пары плановых координат. [ГОСТ Р 52438-2005, статья 31]

3.18

топологические отношения (пространственных объектов) (Нрк. топология (пространственных объектов)): Свойства пространственных объектов, не нарушающиеся при взаимно-однозначных и взаимно-непрерывных преобразованиях. Примечание — К топологическим отношениям относят такие свойства, как связность, соседство, совпадение, пересечение, вложенность и т.п., используемые в векторной топологической модели пространственных данных и в операциях пространственного анализа. [ГОСТ Р 52438-2005, статья 26]

4 Сокращения

В настоящем стандарте применены следующие сокращения:

АГЗС — автомобильная газозаправочная станция;

АЗС — автомобильная заправочная станция;

ДПС — дорожно-патрульная служба;

ДЦКДД — динамическая цифровая карта дорожного движения;

ИТС — интеллектуальные транспортные системы;

КПП — контрольно-пропускной пункт;

МАПП — многосторонний автомобильный пункт пропуска;

МФЗ — многофункциональная зона дорожного сервиса;

ПГС — песчано-гравийная смесь;

ПЛС — пространственно-логические связи объектов;

СКДФ — система контроля за формированием и использованием средств дорожных фондов;

СПВГК — стационарные пункты весогабаритного контроля транспортных средств;

СТО — станция технического обслуживания;

ТСОДД — технические средства организации дорожного движения;

ЩМА — щебеночно-мастичный асфальтобетон.

5 Правила векторизации

5.1 В соответствии с ГОСТ Р 70846.5 в зависимости от вида геометрического представления, выделяют три характера локализации:

• точечный — координатное описание представлено координатами одной точки;
• линейный — координатное описание представлено последовательностью координат точек;
• площадной — координатное описание представлено последовательностью координат точек замкнутого контура.

5.2 Допускается использование дополнительного четвертого характера локализации:

• условно-линейный (векторный) — координатное описание, представлено координатами двух точек: главной точки, являющейся центром пространственного объекта, и точки, определяющей его положение или ориентацию.

Пример - Дорожный знак: главная точка линии — центр объекта, вторая точка линии — на некотором расстоянии в направлении, к которому обращена лицевая поверхность дорожного знака.

5.3 Координатное описание пространственного объекта формируется следующими способами:

• для объектов с точечным характером локализации — записывают координаты геометрического центра пространственного объекта;
• для объектов с линейным характером локализации — записывают последовательность координат точек осевой линии пространственного объекта;
• для объектов с площадным характером локализации — записывают последовательность координат точек линии, проходящей по контуру пространственного объекта.

Правила координатного описания пространственных объектов автомобильных дорог и объектов дорожной и придорожной инфраструктуры, имеющих отличные от указанных выше правил, приведены в 5.4.

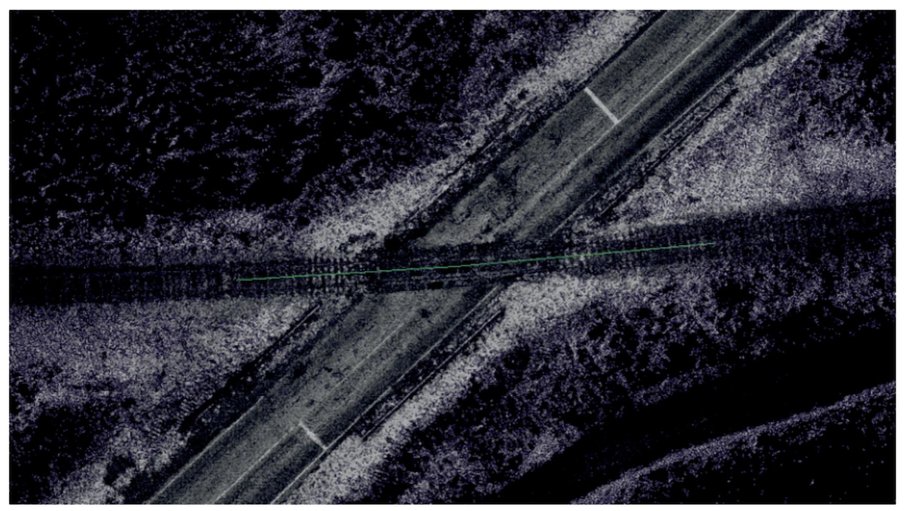

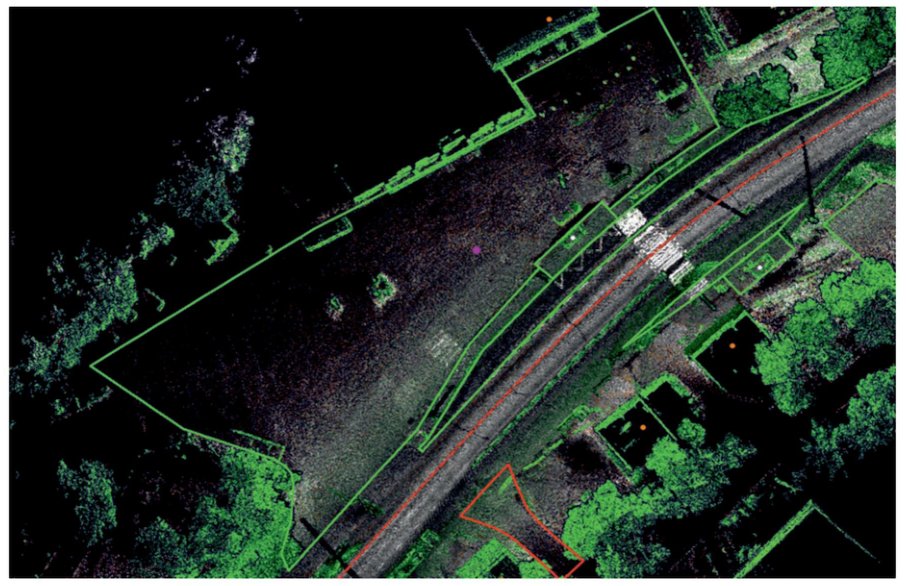

Примеры определения координат пространственных объектов с различным характером локализации приведены в приложении А.

5.4 Перечень основных векторизуемых объектов составлен на основе ГОСТ Р 71360 с учетом элементов, описанных в [1]. Список элементов и их возможные типы геометрии (характер локализации) представлены в таблице 1.

Таблица 1

Перечень основных векторизуемых объектов автомобильной дороги и возможные типы геометрии (характер локализации)

Группа	Элемент	Возможные типы геометрии (характер локализации)
Геометрия автомобильной дороги	Ось, сегмент, элемент транспортной развязки	Линейный
Элементы автомобильной дороги	Проезжая часть	Площадной
	Съезд	Линейный. Площадной
	Обочина	Площадной
	Краевая полоса	Площадной
	Откос земляного полотна	Площадной
	Пересечение, примыкание	Линейный. Площадной
	Полоса уширения (отгон ширины проезжей части), дополнительная полоса проезжей части	Площадной
	Разделительная полоса	Площадной
	Тротуар, пешеходная, велосипедная дорожка	Площадной
Обустройство	Бортовой камень (бордюр)	Линейный. Площадной
	Дорожная разметка обозначения на проезжей части ([разметка 1.18 - 1.24)], в т.ч. вертикальная	Точечный. Площадной
	Дорожная разметка (линейно-протяженная), в т.ч. вертикальная	Линейный
	Дорожная разметка (площадная)	Площадной
	Дорожный знак, в т.ч. километровый знак (табличка)	Точечный. Условно-линейный
	Защитные и декоративные насаждения	Линейный. Площадной
	Искусственная дорожная неровность	Точечный. Линейный. Площадной
	Километровый столб	Точечный. Линейный
	Направляющие устройства (направляющий островок, дорожная тумба и др.)	Точечный. Линейный. Площадной
	Наземный пешеходный переход	Линейный. Площадной
	Дорожное ограждение	Линейный. Площадной
	Опора элементов обустройства (опора дорожного знака, опора дорожного светофора, прочие опоры ТСОДД)	Точечный. Линейный
	Светофорный объект	Точечный. Площадной
	Дорожный светофор	Точечный. Условно-линейный
	Дорожный сигнальный столбик	Точечный. Линейный
	Электрическое стационарное освещение (участок освещения)	Линейный
	Опора стационарного электрического освещения/светильник	Точечный
	Устройство ограничения проезда	Линейный
	Обход, объезд, технологический проезд	Линейный. Площадной
	Дорожные зеркала	Точечный
	Пандус	Площадной
	Тактильная плитка	Площадной
	Шумовая полоса	Линейный. Площадной
	Защитные дорожные сооружения (ветрозащитные, снегозащитные, противоослепляющие экраны и т.д.)	Линейный. Площадной
	Акустический экран	Линейный
	Габаритные ворота	Линейный
	Прочие ТСОДД (камера фото- и видеофиксации, знак переменной информации, детектор транспорта и др.)	Точечный. Условно-линейный
Искусственные дорожные сооружения	Водоотводные устройства	Точечный. Линейный. Площадной
	Мостовое сооружение	Точечный. Линейный. Площадной
	Регуляционное сооружение	Точечный. Линейный. Площадной
	Берегозащитное сооружение	Точечный. Линейный. Площадной
	Тоннельное сооружение, галерея	Точечный. Линейный. Площадной
	Водопропускная труба	Точечный. Линейный. Площадной
	Дюкер	Точечный. Линейный. Площадной
	Подпорная стена	Точечный. Линейный. Площадной
	Одевающая стена	Точечный. Линейный. Площадной
	Противолавинное, селепроводное, противокамнепадное сооружение	Точечный. Линейный. Площадной
	Полумост	Точечный. Линейный. Площадной
	Балкон	Точечный. Линейный. Площадной
	Биопереход	Точечный. Линейный. Площадной
	Пешеходный переход (мост, тоннель, надземный)	Точечный. Линейный. Площадной
	Зимняя автомобильная дорога (автозимник), ледовые и паромные переправы	Точечный. Линейный. Площадной
Сооружения на автомобильных дорогах	Остановочный пункт общественного пассажирского транспорта	Точечный. Площадной
	Автостанции, автомобильные, железнодорожные, водные и воздушные вокзалы	Точечный. Площадной
	АЗС, АГЗС, станция зарядная для электромобилей	Точечный. Площадной
	Гостиницы, мотели, кемпинги	Точечный. Площадной
	Железнодорожный переезд	Точечный. Линейный. Площадной
	Пункт медицинской помощи и больница	Точечный. Площадной
	Иной объект сервиса	Точечный. Площадной
	Колодец инженерных коммуникаций	Точечный. Площадной
	Инженерные коммуникации	Точечный. Линейный. Площадной
	МФЗ	Точечный. Площадной
	Моечный пункт	Точечный. Площадной
	Пункт торговли	Точечный. Площадной
	Опора инженерных коммуникаций	Точечный
	Площадка	Площадной
	Прилегающие угодья	Площадной
	Пункт питания	Точечный. Площадной
	Пункты связи (почта, телеграф, телефон и т.д.)	Точечный. Площадной
	Контрольные посты (ДПС, СПВГК, МАПП, КПП, пункты взимания платы и т.д.)	Точечный. Линейный. Площадной
	Наружная реклама	Точечный
	Здание (застройка)	Площадной
	СТО	Точечный. Площадной
	Стоянка транспортных средств	Точечный. Линейный. Площадной
	Производственные объекты	Точечный. Площадной
	Общественный отдельно стоящий туалет	Точечный. Площадной
	Архитектурные и художественные формы (стелы, памятники, мозаики и т.д.)	Точечный. Площадной

5.5 Для отдельных элементов координатное описание пространственных объектов формируется следующим образом:

• элементы «Дорожный знак», «Дорожный светофор», «Километровый столб (знак)», «Элемент ИТС» — могут иметь характер локализации «Условно-линейный» и представлять собой вектор направления действия, где первая точка имеет координаты геометрического центра пространственного объекта, а вторая точка отстоит от первой точки на некотором расстоянии в направлении, обращенном к участникам дорожного движения, объекту дорожной или придорожной инфраструктуры;
• элемент «Дорожная разметка [обозначения на проезжей части (разметка 1.18 - 1.24)]» — при типе геометрии «Точечный» записывают координаты точки, расположенной в середине основания прямоугольника, в который вписано изображение разметки и т.п. (см. рисунки 1, 2), применив координаты согласно расположению оси разметки, установленной по ГОСТ 32952;
• элемент «Ограждение» — при типе геометрии «Линейный» записывают последовательность координат точек оси по геометрическому центру стоек дорожного ограждения;
• элемент «Светофорный объект» — при количестве объектов «Дорожный светофор» более 3 записывают координаты точки, расположенной в произвольной области, формируемой вспомогательными линиями, проведенными через точки объектов «Дорожный светофор»; при количестве объектов «Дорожный светофор», равном 2, записывают координаты точки, между двумя точками объектов «Дорожный светофор»; при количестве объектов «Дорожный светофор», равном 1, координаты точки должны совпадать с координатами точки соответствующего объекта.

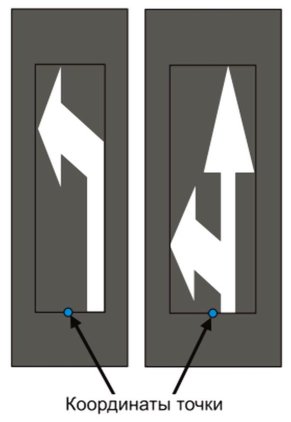

Рисунок 1 — Координатное описание элементов «Дорожная разметка [обозначения на проезжей части (разметка 1.18 - 1.24)]»

Рисунок 2 — Координатное описание элементов «Дорожная разметка [обозначения на проезжей части (разметка 1.18 - 1.24)]» для дорожной разметки 1.18, 1.19

5.6 В процессе векторизации должны соблюдаться ПЛС, в т.ч. для обеспечения автоматизации обработки пространственных данных и исключения ошибок, связанных с нарушениями целостности моделей.

5.7 ПЛС разделяют (условно) следующим образом:

• метрические — для объектов, находящихся в непосредственном пространственном взаимодействии.

Пример - Точки элемента «Опоры освещения» должны располагаться непосредственно на линии элемента «Участок освещения»;

• логические — для объектов, не имеющих пространственного взаимодействия, но имеющих непосредственное отношение друг к другу.

Пример - Элементы «Светофорный объект» и «Дорожный светофор».

5.8 К метрическим ПЛС относятся: совмещение, наложение, примыкание, продолжение (на смежном блоке или смежной модели).

5.9 Метрические ПЛС (совмещение, наложение, примыкание, продолжение) реализуются через установление одной или нескольких (в зависимости от типа связи) общих точек двух объектов.

5.10 К логическим ПЛС относятся разновидности связи «Принадлежность», реализуемые с помощью характеристик «Указатель объекта связи», устанавливающих связь между объектами, не имеющими пространственного взаимодействия.

Пример - Объект «Дорожный светофор» может иметь «Указатель объекта связи» на элемент «Светофорный объект», к которому он относится; элемент «Светофорный объект» может содержать перечень объектов «Дорожный светофор», которые ему принадлежат.

5.11 Требования и варианты реализации ПЛС приведены в таблице 2.

Таблица 2

Требования и варианты реализации ПЛС

Тип пространственно-логических связей	Требования
Совмещение	Координаты каждой точки метрического описания одного объекта должны совпадать с каждой точкой другого объекта, находящегося с ним в пространственной связи
Принадлежность	Устанавливается для объектов или их частей, не связанных метрически, но имеющих явную логическую связь
Наложение	Один объект должен находиться внутри другого, т.е. накладываться и не выходить за границы основного объекта (например, строения в застройке, а застройка в населенном пункте)
Примыкание	Координаты точек примыкающих объектов местности должны иметь одинаковые координаты точки в месте примыкания
Продолжение на смежном блоке	Сводимые объекты должны иметь общие точки

5.12 Для отдельных элементов автомобильной дороги необходимо учитывать следующие особенности:

• элемент «Дорожная разметка (линейно протяженная)», «Бордюр» — в случае если последняя точка линейно протяженной разметки или бордюра совпадает с первой точкой (замыкается), то при векторизации не допускается ее замыкание в полигональный объект.

Пример - Разметка 1.2 может располагаться на направляющих островках 1.16.1 - 1.16.3. Для корректного подсчета ее длины требуется исключить вероятность ее замыкания в полигональный объект.

6 Правила графического представления

6.1 В настройках стиля визуализации векторного слоя используются следующие типы описания:

6.4 Для других объектов возможные типы символов графического представления могут различаться по характеру локализации:

Описание полей и форматов данных

Поле	Описание
Число
byte	Целое число (максимальное значение — 127)
short	Целое число (максимальное значение — 32 767)
int	Целое число (максимальное значение — 2 147 483 647)
float (1)	32-битовое число с плавающей запятой; значение в скобках — число знаков после запятой
Текст
string	Символьная строка
Выбор (позволяет предложить выбор из нескольких возможных значений (иные значения не допускаются))
string	Символьная строка
Выбор+ (позволяет предложить выбор из нескольких возможных значений, допускается ввод своего варианта)
string	Символьная строка
Логический
boolean	Логическое значение, которое может быть «true» или «false»

Векторные слои должны иметь следующие атрибутивные поля, обязательные для заполнения значениями: «Идентификационный номер автомобильной дороги», «Код СКДФ», «Наименование автомобильной дороги», «Сегмент автомобильной дороги», «Наименование направления», «Название слоя», «Характер локализации».

Характер локализации должен быть представлен следующими обозначениями в соответствии с 5.2.2 ГОСТ Р 71281-2024:

• pt — для точек (мультиточек);
• ln — для линий (мультилиний);
• pln — для полигонов (мультиполигонов).

Все указанные выше атрибутивные поля имеют тип данных «Текст» формата «string».

В таблице Б.2 приведен перечень необходимых атрибутов, которые непосредственно влияют на графическое отображение элементов автомобильных дорог и объектов дорожной и придорожной инфраструктуры, а также могут повлиять на процесс векторизации.

Группа	Элемент/объект	Атрибут	Тип	Формат
Геометрия автомобильной дороги	Ось дороги	-	-	-
Элементы дороги	Проезжая часть	Тип покрытия (асфальтобетонное, ЩМА, бетонное, булыжная мостовая, щебеночное, гравийное, железобетон, ПГС, грунтовое)	Выбор+	string
	Съезд	Тип покрытия (асфальтобетонное, ЩМА, бетонное, булыжная мостовая, щебеночное, гравийное, железобетон, ПГС, грунтовое)	Выбор+	string
	Обочина	Материал укрепления (асфальтобетон, асфальтогранулят, щебень, гравий, ПГС, бетон, камень, обработанный вяжущим, засев трав, неоднородные материалы)	Выбор+	string
	Откос земляного полотна	Тип откоса (выемка, насыпь)	Выбор+	string
		Тип укрепления откоса (асфальтобетон, асфальтогранулят, щебень, гравий, ПГС, бетон, камень, обработанный вяжущим, засев трав, неоднородные материалы)	Выбор+	string
	Пересечение, примыкание	Тип (пересечение, примыкание, кольцевое пересечение, смещенное пересечение в одном уровне, пересечение в одном уровне с отнесенными на разворот левыми поворотами)	Выбор	string
	Полоса уширения (отгон ширины проезжей части), дополнительная полоса проезжей части	Тип полосы (переходно-скоростная полоса, дополнительная полоса)	Выбор+	string
		Тип покрытия (асфальтобетонное, ЩМА, бетонное, булыжная мостовая, щебеночное, гравийное, железобетон, ПГС, грунтовое)	Выбор+	string
	Разделительная полоса	Материал укрепления (асфальтобетон, асфальтогранулят, щебень, гравий; ПГС, бетон, камень, обработанный вяжущим, засев трав, неоднородные материалы)	Выбор+	string
	Тротуар, пешеходная, велосипедная дорожка	Тип элемента (тротуар, дорожка пешеходная, велосипедная)	Выбор+	string
		Тип покрытия (асфальтобетонное, ЩМА, бетонное, булыжная мостовая, щебеночное, гравийное, железобетон, ПГС, грунтовое)	Выбор+	string
Обустройство	Бортовой камень (бордюр)	Тип бордюра (прямой, въездной, прямоугольный, криволинейный)	Выбор+	string
	Дорожная разметка	Номер разметки по ГОСТ Р 52289	Выбор+	string
		Цвет по ГОСТ Р 51256	Выбор+	string
		Разрешенная скорость движения (менее 60, более 60 км/ч) для отображения по ГОСТ Р 51256	Выбор	string
	Дорожный знак, в т.ч. километровый знак (табличка)	Значение (текст на знаке)	Текст	string
		Наличие фона (отсутствует, желтый, желто-зеленый)	Выбор+	string
		Направление обслуживания (прямое, обратное, правое, левое)	Выбор+	string
		Номер знака по ГОСТ Р 52289	Текст	string
		Типоразмер по ГОСТ Р 52290	Текст	string
		Расположение (справа, слева, над проезжей частью)	Выбор+	string
		Тип установки (на опоре, кронштейне, растяжке и т.д.)	Выбор+	string
	Защитные и декоративные насаждения	Тип (защитное, декоративное)	Выбор+	string
	Искусственная дорожная неровность	-	-	-
	Километровый столб	Значение	Текст	string
	Направляющие устройства	Тип (направляющий островок, дорожная тумба и др.)	Выбор+	string
	Наземный пешеходный переход	-	-	-
	Дорожное ограждение	Класс по ГОСТ 33127	Выбор+	string
		Группа по ГОСТ 33127	Выбор+	string
		Подгруппа по ГОСТ 33127	Выбор+	string
	Опора элементов обустройства (опора дорожного знака, опора дорожного светофора, прочие опоры ТСОДД)	Тип опоры (стоечная опора, консольная опора, рамная конструкция, комбинированная конструкция)	Выбор+	string
		Форма опоры (вертикальная, Г-образная, П-образная, Т-образная)	Выбор+	string
		Наличие бермы	Логическ.	boolean
		Схема расположения дорожных знаков (вертикальная, горизонтальная, пирамидой)	Выбор+	string
		Количество опор/стоек, шт.	Число	short
	Светофорный объект	-	-	-
	Дорожный светофор	Тип светофора по ГОСТ Р 52282	Выбор+	string
		Направление светофора (прямое, обратное, правое, левое)	Выбор+	string
		Наличие индикатора времени	Логическ.	boolean
		Конструкция размещения (на собственной опоре, на фасаде здания, на опоре освещения, на растяжке и т.д.)	Выбор+	string
	Дорожный сигнальный столбик	Количество, шт.	Число	short
		Шаг, м	Число	float (1)
	Электрическое стационарное освещение (участок освещения)	-	-	-
	Опора электрического стационарного освещения/светильник	-	-	-
	Устройство ограничения проезда	Тип (выдвижное препятствие, шлагбаум, дорожное заграждение «Еж» и др.)	Выбор+	string
	Обход, объезд, технологический проезд	-	-	-
	Дорожные зеркала	-	-	-
	Пандус	-	-	-
	Тактильная плитка	-	-	-
	Шумовая полоса	Тип (фрезерованные насечки на покрытии, объемное покрытие)	Выбор+	string
		Число поперечных полос, шт.	Число	short
	Защитные дорожные сооружения (за исключением защитных насаждений)	Тип (ветрозащитные, снегозащитные, противоослепляющие экраны и т.д.)	Выбор+	string
	Акустический экран	-	-	-
	Габаритные ворота	-	-	-
	Прочие ТСОДД	Тип (камера фото- и видеофиксации, знак переменной информации, детектор транспорта и др.)	Выбор+	string
		Направление обслуживания (прямое, обратное, правое, левое)	Выбор+	string
Искусственные дорожные сооружения	Водоотводные устройства	Тип элемента водоотвода (прикромочные лотки, канавы, кюветы, откосные лотки, локальные очистные сооружения, испарительные бассейны, гидроботанические площадки, дождеприемные колодцы, ливневая канализация, дренаж и т.д.)	Выбор+	string
		Тип укрепления (габионный, монолитный бетон, железобетонные плиты и т.д.)	Выбор+	string
	Мостовое сооружение (мост, пешеходный мост, путепровод, эстакада, виадук, разводной мост, скотопрогон, зверопроход, биопереход мостового типа и т.п.)	Тип покрытия проезжей части (асфальтобетонное, ЩМА, бетонное, булыжная мостовая, щебеночное, гравийное, железобетон, ПГС, грунтовое)	Выбор+	string
	Регуляционное сооружение	-	-	-
	Берегозащитное сооружение	-	-	-
	Тоннельное сооружение (автодорожный тоннель, пешеходный тоннель, биопереход тоннельного типа и т.п.), галерея	Тип покрытия проезжей части (асфальтобетонное, ЩМА, бетонное, булыжная мостовая, щебеночное, гравийное, железобетон, ПГС, грунтовое)	Выбор+	string
	Водопропускная труба	-	-	-
	Дюкер	-	-	-
	Подпорная стена	-	-	-
	Одевающая стена	-	-	-
	Противолавинное, селепроводное, противокамнепадное сооружение	-	-	-
	Полумост	-	-	-
	Балкон	-	-	-
	Биопереход	-	-	-
	Пешеходный переход (мост, тоннель, надземный)	Тип (мост пешеходный, тоннель пешеходный, переход надземный)	Выбор+	string
	Зимняя автомобильная дорога (автозимник), ледовые, паромные и понтонные переправы	Вид	Выбор+	string
Сооружения на автомобильных дорогах	Остановочный пункт общественного пассажирского транспорта	-	-	-
	Автостанции, автомобильные, железнодорожные, водные и воздушные вокзалы	-	-	-
	АЗС, АГЗС, станция зарядная для электромобилей	-	-	-
	Гостиницы, мотели, кемпинги	-	-	-
	Железнодорожный переезд	Количество путей, шт.	Число	short
	Пункт медицинской помощи и больница	-	-	-
	Иной объект сервиса	-	-	-
	Колодец инженерных коммуникаций	-	-	-
	Инженерные коммуникации	Тип коммуникации [линии электропередачи (ЛЭП), трубопроводы (водопроводы, газопроводы, нефтепроводы и т.п.), линии связи]	Выбор+	string
	МФЗ	-	-	-
	Моечный пункт	-	-	-
	Пункт торговли	-	-	-
	Опора инженерных коммуникаций	Тип	Выбор+	string
	Площадки (отдыха, разворотные, парковки, стоянки и т.д.)	Тип покрытия (асфальтобетонное, ЩМА, бетонное, булыжная мостовая, щебеночное, гравийное, железобетон, ПГС, грунтовое)	Выбор+	string
	Прилегающие угодья	Вид угодий	Выбор+	string
	Пункт питания	-	-	-
	Пункты связи (почта, телеграф, телефон и т.д.)	-	-	-
	Контрольные посты (ДПС, СПВГК, МАПП, КПП, пункты взимания платы и т.д.)	-	-	-
	Наружная реклама	Конструкция размещения (рамочная, Г-образная опора, Т-образная опора, электронное табло, табло переменной информации)	Выбор+	string
	Здание (застройка)	-	-	-
	СТО	-	-	-
	Стоянка транспортных средств	-	-	-
	Производственные объекты	-	-	-
	Общественный отдельно стоящий туалет капитального типа	-	-	-
	Архитектурные и художественные формы (стелы, памятники, мозаики и т.д.)	-	-	-

Таблица В.1

Группа	Элемент/объект	Требования к графическому представлению	Пример графического отображения
Геометрия автомобильной дороги	Ось дороги	Штрихпунктирная линия красного цвета (красные оттенки RAL: 3000 — 3003, 3011, 3013)
Элементы автомобильной дороги	Проезжая часть	Полигон серого цвета (серые оттенки RAL: 7000, 7001, 7040, 7042, 7045)
	Съезд	Полигон серого цвета (серые оттенки RAL: 7000, 7001, 7040, 7042, 7045)
	Обочина	Полигон бежевого цвета (бежевые оттенки RAL: 1001, 1002, 3012)
	Откос земляного полотна	Полигон коричневого цвета (коричневые оттенки RAL: 7039, 7006, 8024, 8025)
	Полоса уширения (отгон ширины проезжей части), дополнительная полоса проезжей части	Полигон серого цвета (серые оттенки RAL: 7000, 7001, 7040, 7042, 7045)
	Разделительная полоса	Полигон зеленого цвета (зеленые оттенки RAL: 6001, 6002, 6035) или серого цвета (серый оттенок RAL 7005) в случае наличия укрепления асфальтобетоном или цементобетоном
Элементы автомобильной дороги	Полоса безопасности	Полигон серого цвета (серые оттенки RAL: 7000, 7001, 7040, 7042, 7045)
Обустройство	Бортовой камень (бордюр)	Линия с условным обозначением в виде прямоугольника с попеременным чередованием черного и белого цветов
	Дорожная разметка	Линейная и площадная дорожная разметка отображается цветами, соответствующими действительным цветам для данного типа разметки
		Точечная разметка (условные знаки) отображается в виде условных знаков, цвет должен соответствовать действительному цвету для данного типа разметки
	Дорожный знак	Место установки дорожного знака обозначается точкой. Изображение дорожного знака отображается в виде условных знаков в соответствии с ГОСТ Р 52289 на некотором удалении от точки с отображением выноски знака. Рядом с условным знаком должен отображаться номер дорожного знака по ГОСТ Р 52289
	Защитные и декоративные насаждения	Полигон зеленого цвета (зеленые оттенки RAL: 6010, 6011) с условными знаками типов растительности в соответствии с [[2]](#p100864)
	Километровый столб	Место установки километрового столба обозначается точкой. Изображение километрового столба отображается в виде условных знаков в соответствии с ГОСТ Р 52289 на некотором удалении от точки с отображением выноски знака
	Дорожное ограждение	Линия черного цвета с черными кругами по оси линии на равном расстоянии друг от друга
	Озеленение	Полигон зеленого цвета (зеленые оттенки RAL: 6019, 6021) с условными знаками типов растительности в соответствии с [[2]](#p100864)
	Опора элементов обустройства (опора дорожного знака, опора дорожного светофора, прочие опоры ТСОДД)	Точка установки опоры отображается кругом, а в случае линейного характера локализации — линией, с заливкой темно-серого цвета (серые оттенки RAL: 7011, 7015, 7024)
	Дорожный светофор	Место установки светофора обозначается точкой. Светофоры (условные знаки) отображаются в виде условных знаков в соответствии с ГОСТ Р 52289 на некотором удалении от точки с отображением выноски светофора. Рядом с условным знаком должен отображаться номер светофора по ГОСТ Р 52289
	Дорожный сигнальный столбик	При расположении нескольких сигнальных столбиков отображается в виде линии с малыми штрихами и малыми промежутками. На линии также могут автоматически генерироваться точки сигнальных столбиков на необходимом расстоянии или в зависимости от их наличия или фактического расположения в виде кругов с заливкой синего цвета (синие оттенки RAL: 5005, 5010, 5015, 5017, 5019). Одиночный сигнальный столбик отображается в виде круга с заливкой синего цвета (синие оттенки RAL: 5005, 5010, 5015, 5017, 5019) без линии
	Электрическое стационарное освещение (участок освещения)	Штриховая линия с малыми промежутками между штрихами любого цвета
	Опора стационарного электрического освещения/светильник	Допускается любой символ (условное обозначение), однозначно воспринимаемый как опора со светильником
Искусственные дорожные сооружения	Водоотводные устройства (канава, кювет)	Полигон голубым цветом (голубые оттенки RAL: 5012, 5015, 5019, 5025)
	Мостовое сооружение	Условный знак [см. а)] или площадной объект темно-серого цвета (серые оттенки RAL: 7024, 7043) [см. б)]
	Водопропускная труба	Штриховая линия с равными промежутками между штрихами с отображением оголовков водопропускной трубы в виде символов [см. а)]. Допускается отображение только линии без символов [см. б)]

БИБЛИОГРАФИЯ

[1]	ОДМ 218.9.008-2019	Географические информационные системы автомобильных дорог. Порядок сбора, хранения и обновления данных
[2]	Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500, Москва, «Недра», 1989

УДК 625.7/.8:006.354	ОКС 35.240.01
Ключевые слова: векторизация, цифровая модель, модель дорожных данных, пространственные данные

---
