ГОСТ Р ИСО 14582-2021. Национальный стандарт Российской Федерации. Изделия крепежные. Винты с высокой потайной головкой и звездообразным углублением под ключ

(утв. и введен в действие Приказом Росстандарта от 22.11.2021 № 1531-ст)

1 июня 2022 года

Предисловие

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 056 «Дорожный транспорт»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2021 г. № 1531-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 14582:2013 «Изделия крепежные. Винты с высокой потайной головкой и звездообразным углублением, головка высокая» (ISO 14582:2013 «Fasteners — Hexalobular socket countersunk head screws, high head», IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт устанавливает характеристики винтов с высокой потайной головкой и звездообразным углублением под ключ с резьбой от М3 до М10 включительно для изделий класса точности A и классами прочности 4.8, 8.8 и 10.9 с полной нагрузочной способностью.

Примечание 1 — По сравнению с обычными потайными головками ИСО, головка незначительно увеличена для того, чтобы изготавливать винты с полной нагрузочной способностью в соответствии с механическими свойствами, указанными в ИСО 898-1.

Настоящий стандарт определяет также размеры калибров для проверки геометрии головки.

Примечание 2 — Из-за более высокой головки эти винты не полностью взаимозаменяемы с другими метрическими винтами ИСО с потайной головкой. Соединяемые детали также требуют немного более глубокой зенковки, чем указано в [4].

В особых случаях, когда требуются другие требования, чем установленные в данном стандарте, они должны выбираться из действующих международных стандартов, таких как например ИСО 261, [1], ИСО 898-1, ИСО 965-2 и ИСО 4759-1.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения)]:

ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions (Крепежные изделия. Болты, винты, шпильки и гайки. Символы и обозначения размеров)

ISO 261, ISO general purpose metric screw threads — General plan (Резьбы метрические ИСО общего назначения. Общий план)

ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws and studs with specified property classes — Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки с установленными классами прочности. Резьба с крупным и мелким шагом)

ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general purpose external and internal screw threads — Medium quality (Резьбы метрические ИСО общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности)

ISO 3269, Fasteners — Acceptance inspection (Изделия крепежные. Приемочный контроль)

ISO 4042, Fasteners — Electroplated coatings (Изделия крепежные. Электролитические покрытия)

ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C)

ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements (Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения)

ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts (Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек)

ISO 10664, Hexalobular internal driving feature for bolts and screws (Углубление звездообразное под ключ для болтов и винтов)

ISO 10683, Fasteners — Non-electrolyticaily applied zinc flake coatings (Изделия крепежные. Неэлектролитические цинк-ламельные покрытия)

ISO 10684, Fasteners — Hot dip galvanized coatings (Изделия крепежные. Покрытия, нанесенные методом горячего цинкования)

3 Размеры

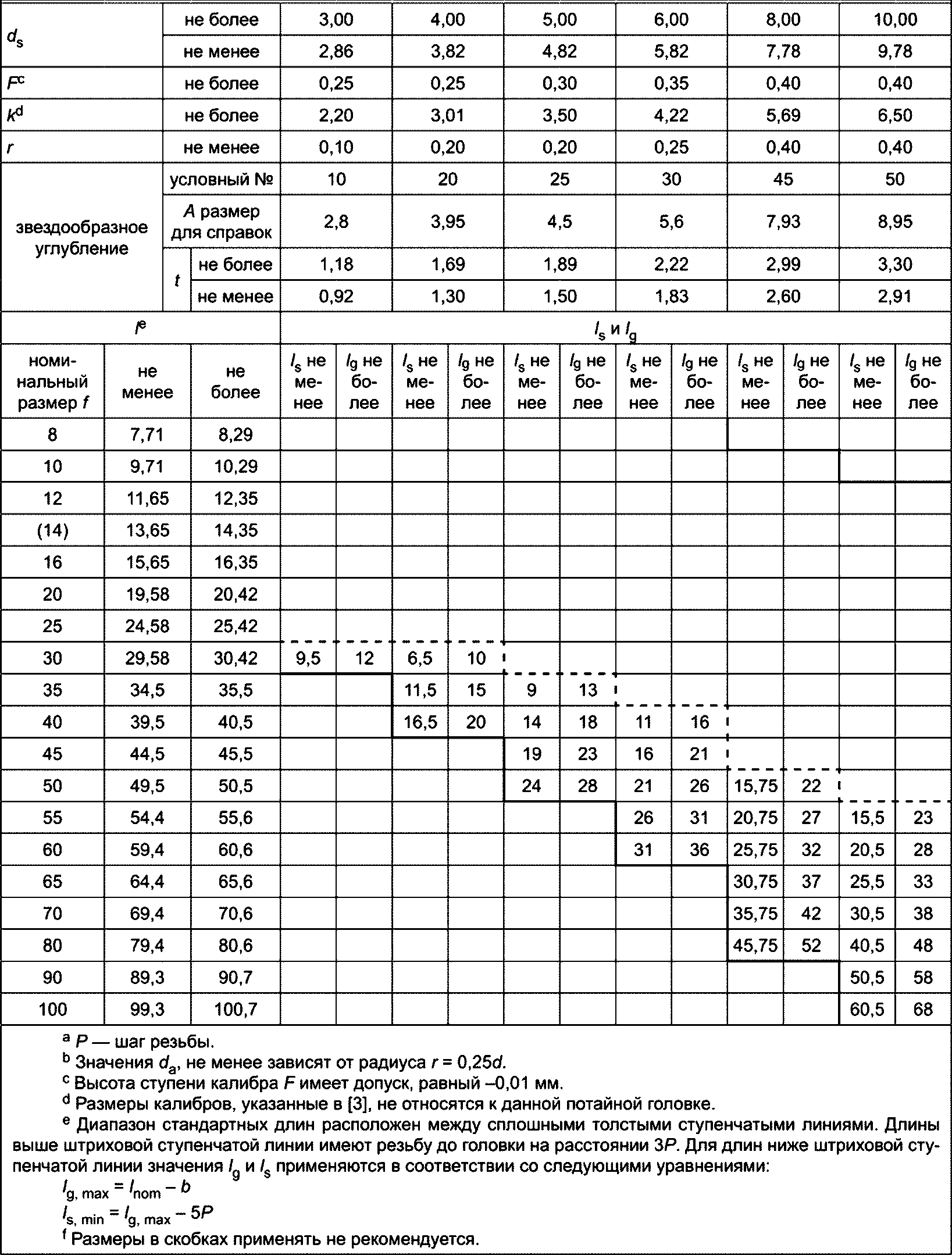

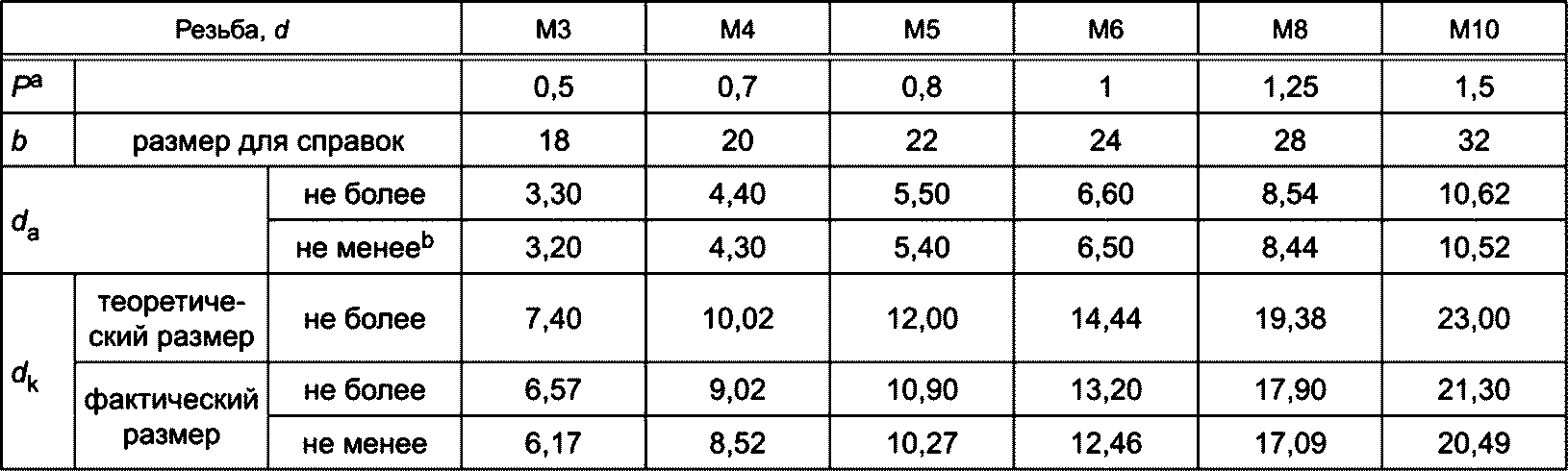

Размеры указаны на рисунках 1 и 2 и в таблице 1. Символы и их обозначения установлены в стандарте ИСО 225.

---

^b ds применяется, если указан ls, не менее;

^c Конец с фаской или для размеров до М4 включительно без закругления по [2];

^d Кромка на головке притуплена или закруглена;

^e amax <= 2P;

^f amax <= 2,5P;

Форма или размер подголовка определяются по усмотрению изготовителя, но не могут превышать d.

Рисунок 1 — Винты с высокой потайной головкой и звездообразным углублением под ключ

1 — dk теоретический,max; dk фактический,max; dk фактический,min; F — высота ступени калибра (см. таблицу 1)

Рисунок 2 — Оформление потайной головки

Для контроля размеров потайной головки и размеров калибра для проверки геометрии головки смотри рисунок 3 и таблицу 1. Поверхность потайной головки должна находиться между поверхностями A и B калибра.

Допуски в миллиметрах

F — высота ступени калибра (см. таблицу 1);

---

^a D = dk теоретический,max.

Рисунок 3 — Ступенчатый калибр

4 Технические требования и соответствующие международные стандарты

Технические требования установлены в таблице 2.

Таблица 2

Материал		Сталь
Общие требования	Обозначение стандарта	ИСО 8992
Резьба	Класс допуска	6g
	Обозначение стандартов	ИСО 261, ИСО 965-2
Механические свойства	Класс прочности	4.8; 8.8, 10.9
	Обозначение стандарта	ИСО 898-1
Предельные размеры, допуски формы и расположения	Класс точности	A
	Обозначение стандарта	ИСО 4759-1
Звездообразное углубление		ИСО 10664
Отделка — покрытие		Без покрытия
		Требования к гальванической защите поверхности установлены в ИСО 4042. Требования к неэлектролитически нанесенным цинк-ламельным покрытиям установлены в ИСО 10683. Требования к горячему цинкованию установлены в ИСО 10684. Дополнительные требования, т.е. другие исполнения поверхности или покрытия должны быть согласованы между поставщиком и покупателем
Состояние поверхности		Предельные значения дефектов поверхности установлены в ИСО 6157-1
Приемочный контроль		Приемочный контроль по ИСО 3269

5 Маркировка

Винты с номинальным диаметром резьбы М5 и более должны иметь маркировку по ИСО 898-1.

6 Обозначение

Требования к обозначению — по ИСО 898-1.

Пример — Винт с высокой потайной головкой и звездообразным углублением под ключ, с резьбой М10, номинальной длиной l = 40 мм и классом прочности 10.9 обозначают следующим образом:

Винт с высокой потайной головкой ИСО 14582 <*> - М10 x 40-10.9.

---

<> В Российской Федерации — ГОСТ Р ИСО 14582.*

Приложение ДА

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ НАЦИОНАЛЬНЫМ И МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального, межгосударственного стандарта
ISO 225	-	<*>
ISO 261	MOD	ГОСТ 8724-2002 (ИСО 261-98) «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»
ISO 898-1	IDT	ГОСТ ISO 898-1-2014 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы»
ISO 965-2	-	<*>
ISO 3269	IDT	ГОСТ ISO 3269-2015 «Изделия крепежные. Приемочный контроль»
ISO 4042	IDT	ГОСТ ISO 4042-2015 «Изделия крепежные. Электролитические покрытия»
ISO 4759-1	IDT	ГОСТ ISO 4759-1-2015 «Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C»
ISO 6157-1	IDT	ГОСТ ISO 6157-1-2015 «Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения»
ISO 8992	IDT	ГОСТ ISO 8992-2015 «Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек»
ISO 10664	IDT	ГОСТ Р ИСО 10664-2007 Углубление звездообразное под ключ для болтов и винтов
ISO 10683	IDT	ГОСТ Р ИСО 10683-2020 «Изделия крепежные. Системы неэлектролитических цинк-ламельных покрытий»
ISO 10684	IDT	ГОСТ ISO 10684-2015 «Изделия крепежные. Покрытия, нанесенные методом горячего цинкования»
<*> Соответствующий национальный, межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичные стандарты; - MOD — модифицированный стандарт.

БИБЛИОГРАФИЯ

[1]	ISO 888	Fasteners — Bolts, screws and studs — Nominal lengths and thread lengths (Изделия крепежные. Болты, винты и шпильки. Номинальная длина и длина резьбовой части)
[2]	ISO 4753	Fasteners — Ends of parts with external ISO metric thread
[3]	ISO 7721	Countersunk head screws — Head configuration and gauging
[4]	ISO 15065	Countersinks for countersunk head screws with head configuration in accordance with ISO 7721

УДК 621.882.6:006.354	ОКС 21.060.10
Ключевые слова: крепежные изделия, винты, резьба метрическая, высокая потайная головка, звездообразное углубление под ключ, контроль размеров

---
