ГОСТ Р 50592-93 (ИСО 4161-83). Государственный стандарт Российской Федерации. Гайки шестигранные с фланцем класса точности A. Технические условия

Государственный комитет Российской Федерации по стандартизации и метрологии · № ГОСТ Р 50592-93Утратил силу 09.10.2026

(утв. и введен в действие Постановлением Госстандарта России от 08.09.1993 № 205)

Внимание

Документ утратил силу с 01.07.2014 в связи с изданием Приказа Росстандарта от 28.08.2013 № 569-ст. Взамен введен в действие ГОСТ Р ИСО 4161-2013. Документ утратил силу с 01.07.2014 в связи с изданием Приказа Росстандарта от 28.08.2013 № 569-ст. Взамен введен в действие ГОСТ Р ИСО 4161-2013. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1995.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 50592-93"]:::rst
  click n0 "https://bukva.ai/docs/standart-gost-r-50592-93" "ГОСТ Р 50592-93. Государственный стандарт Российской Федерации. Гайки шестигранные с фланцем класса точности A. Технические условия (утв. и введен в действие Постановлением Госстан"
  n1["ГОСТ Р ИСО 4161-2013"]:::doc
  click n1 "https://bukva.ai/docs/gost-r-iso-4161-2013" "ГОСТ Р ИСО 4161-2013. Национальный стандарт Российской Федерации. Гайки шестигранные с фланцем, тип 2. Крупная резьба (утв. и введен в действие Приказом Росстандарта от 28.08.2013 "
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Постановлением Госстандарта России
от 8 сентября 1993 г. № 205

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ШЕСТИГРАННЫЕ С ФЛАНЦЕМ КЛАССА ТОЧНОСТИ A

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Hexagon nuts with flange — Product grade A.
Specifications

ГОСТ Р 50592-93
(ИСО 4161-83)

Группа Г33

ОКС 21.060.20

ОКП 12 8300

Дата введения

1 января 1995 года

Предисловие

1 ПОДГОТОВЛЕН И ВНЕСЕН ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 8 сентября 1993 г. № 205

3 Настоящий стандарт полностью соответствует международному стандарту ИСО 4161-83 «Гайки шестигранные с фланцем. Класс точности A»

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ

1 Область применения

Настоящий стандарт распространяется на шестигранные гайки с фланцем с номинальным диаметром резьбы от 5 до 20 мм

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.3-83 Гайки. Дефекты поверхности и методы контроля

ГОСТ 1759.5-87 Гайки. Механические свойства и методы испытаний

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 Изделия крепежные. Правила приемки

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

3 Размеры

Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.

3 Размеры

Рисунок 1

Таблица 1

В миллиметрах

Резьба d		М₅	М6	М8	М10	М12	(М14) <1>	М16	М20
P <2>		0,8	1	1,25	1,5	1,75	2	2	2,5
c	не менее	1,0	1,1	1,2	1,5	1,8	2,1	2,4	3,0
da	не менее	5	6	8	10	12	14	16	20
da	не более	5,75	6,75	8,75	10,80	13,00	15,10	17,30	21,60
dc	не более	11,8	14,2	17,9	21,8	26,0	29,9	34,5	42,8
dw	не менее	9,8	12,2	16,8	19,6	23,8	27,6	31,9	39,9
e	не менее	8,79	11,05	14,38	16,64	20,03	23,36	26,75	32,95
m	не более	5	6	8	10	12	14	16	20
m	не менее	4,7	5,7	7,6	9,6	11,6	13,3	15,3	18,9
m' <3>	не менее	2,2	3,1	4,5	5,5	6,7	7,8	9,0	11,1
S	не более	8	10	13	15	18	21	24	30
S	не менее	7,78	9,78	12,73	14,73	17,73	20,67	23,67	29,16
r <4>	не более	0,30	0,36	0,48	0,60	0,72	0,88	0,96	1,20
<1> Размер, заключенный в скобки, применять не рекомендуется. <2> Шаг резьбы. <3> m' — минимальная высота под ключ. <4> r — радиус сопряжения углов и граней шестигранника.

4 Технические условия

Таблица 2

Материал	Сталь
Общие требования	ГОСТ 1759.0
Резьба	Поле допуска 6H	ГОСТ 16093, ГОСТ 24705
Механические свойства	Класс прочности 8, 10 и 12	ГОСТ 1759.5
Допуски	Класс точности A	ГОСТ 1759.1
Поверхность изделия	Покрытие	ГОСТ 1759.0 ГОСТ 9.301, ГОСТ 9.303
Поверхность изделия	Дефекты поверхности	ГОСТ 1759.3
Приемка	ГОСТ 17769
Упаковка гаек, маркировка тары, транспортирование и хранение	ГОСТ 18160

Примечания

1 Теоретическая масса гаек указана в приложении A.

2 Проверка размеров шестигранной гайки и фланца дана в приложении B.

3 Допускается применять другие методы контроля, обеспечивающие достоверность и необходимую точность измерений.

Допускается изготавливать гайки класса прочности 6 с резьбой М8·1, М10·1,25, М12·1,25, М14·1,5, М16·1,5.

5 Пример условного обозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6H, класса прочности 10, без покрытия:

Гайка М12-6H.10 ГОСТ Р 50592-93

То же гайки диаметром резьбы d = 10 мм, с мелким шагом резьбы с полем допуска 6H, класса прочности 6, с цинковым покрытием толщиной 6 мкм, хроматированным:

Гайка М10·1,25-6H.6.016 ГОСТ Р 50592-93

Приложение A

(справочное)

Таблица A.1

Теоретическая масса гаек с крупным шагом резьбы

Номинальный диаметр резьбы d, мм	Теоретическая масса 1000 шт. гаек, кг ~=	Номинальный диаметр резьбы d, мм	Теоретическая масса 1000 шт. гаек, кг ~=
5	1,39	12	18,78
6	3,45	14	29,19
8	7,06	16	43,01
10	11,08	20	83,47

Приложение B

(обязательное)

ПРОВЕРКА РАЗМЕРОВ ШЕСТИГРАННОЙ ГАЙКИ И ФЛАНЦА

Приложение A

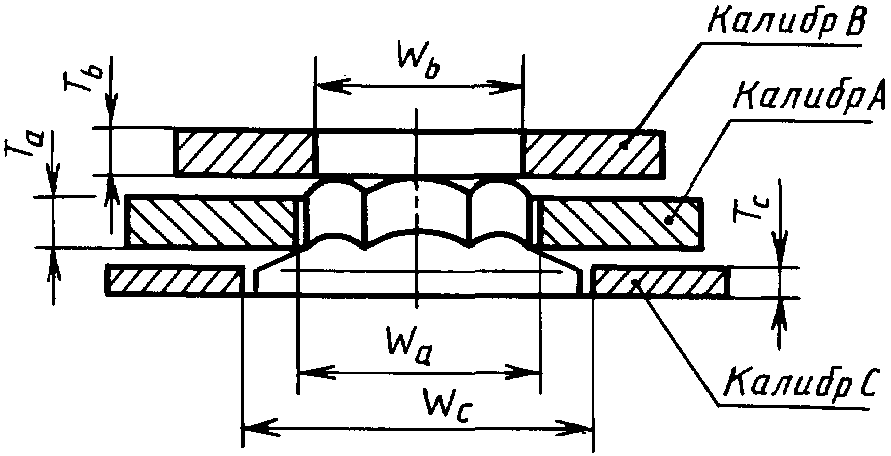

Рисунок B.1

1 Метод проверки размеров шестигранной гайки

Размеры гайки проверяют с помощью двух плоских кольцевых калибров A и B. Данная проверка выявляет соответствие стандарту высоты шестигранника, высоты грани под ключ, толщины фланца и диаметра описанной окружности шестигранника.

Калибр A устанавливают на гайку до упора во фланец.

Калибр B устанавливают на верхнюю часть гайки перпендикулярно к ее оси. Калибры не должны касаться друг друга.

Примечание — Минимальный размер Wa равен теоретическому максимальному диаметру описанной окружности;

максимальный размер Wb равен минимальному диаметру описанной окружности минус 0,01 мм;

максимальный размер Ta равен минимальной высоте под ключ m'.

Таблица B.1

В миллиметрах

Резьба d	Калибр A				Калибр B			Калибр C
	Wa		Ta		Wb		Tb	Wc		Tc
	не более	не менее	не более	не менее	не более	не менее	не менее	не менее	не более	не менее
М5	9,25	9,24	2,2	2,19	8,78	8,77	3	14	1,08	1,07
М6	11,56	11,55	3,1	3,09	11,04	11,03	4	16	1,19	1,18
М8	15,02	15,01	4,5	4,49	14,37	14,36	4	20	1,31	1,30
М10	17,33	17,32	5,5	5,49	16,63	16,62	5	24	1,81	1,80
М12	20,79	20,78	6,7	6,69	20,02	20,01	5	29	2,20	2,19
М14	24,26	24,25	7,8	7,79	23,35	23,34	6	32,5	2,55	2,54
М16	27,72	27,71	9,0	8,99	26,74	26,73	6	37	2,96	2,95
М20	34,65	34,64	11,1	11,09	32,94	32,93	6	45	3,70	3,69

2 Метод измерения толщины фланца

Толщина фланца проверяется калибром C, который представляет собой плоский толщиномер.

Цель проверки — доказать, что толщина фланца в месте его перехода в шестигранник равна или больше заданных значений.

При проверке толщиномер C должен входить без контакта под калибр A, когда гайка посажена на плоскую плиту или шайбу.

ОКС 21.060.20	Г33	ОКП 12 8300
Ключевые слова: гайки шестигранные, гайки с фланцем, класс точности A, размеры, конструкция, технические требования, условное обозначение, теоретическая масса, проверка размеров
