ГОСТ Р 21.101-2026. Национальный стандарт Российской Федерации. Система проектной документации для строительства. Основные требования к проектной и рабочей документации

(утв. и введен в действие Приказом Росстандарта от 12.02.2026 № 129-ст)

1 апреля 2026 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Центр Организации Бизнеса» (ООО «Центр организации бизнеса»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 февраля 2026 г. № 129-ст

4 ВЗАМЕН ГОСТ Р 21.101-2020

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт устанавливает основные требования к проектной и рабочей документации для строительства, реконструкции, капитального ремонта, эксплуатации и утилизации (ликвидации) и распространяется на объекты различного назначения.

Настоящий стандарт также распространяется на отчетную техническую документацию по результатам инженерных изысканий для строительства в части общих правил выполнения графической и текстовой документации, установленных в разделе 5, и правил внесения изменений, установленных в разделе 7.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 2.004 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ

ГОСТ 2.052 Единая система конструкторской документации. Электронная модель изделия. Общие положения

ГОСТ 2.113 Единая система конструкторской документации. Групповые и базовые конструкторские документы

ГОСТ 2.114-2016 Единая система конструкторской документации. Технические условия

ГОСТ 2.301 Единая система конструкторской документации. Форматы

ГОСТ 2.302 Единая система конструкторской документации. Масштабы

ГОСТ 2.303 Единая система конструкторской документации. Линии

ГОСТ 2.304 Единая система конструкторской документации. Шрифты чертежные

ГОСТ 2.305 Единая система конструкторской документации. Изображения — виды, разрезы, сечения

ГОСТ 2.306 Единая система конструкторской документации. Обозначения графических материалов и правила их нанесения на чертежах

ГОСТ 2.307 Единая система конструкторской документации. Нанесение размеров и предельных отклонений

ГОСТ 2.309 Единая система конструкторской документации. Обозначения шероховатости поверхностей

ГОСТ 2.310 Единая система конструкторской документации. Нанесение на чертежах обозначений покрытий, термической и других видов обработки, в том числе с использованием аддитивного производства

ГОСТ 2.311 Единая система конструкторской документации. Изображение резьбы

ГОСТ 2.312 Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений

ГОСТ 2.313 Единая система конструкторской документации. Условные изображения и обозначения неразъемных соединений

ГОСТ 2.314 Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий

ГОСТ 2.315 Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей

ГОСТ 2.317 Единая система конструкторской документации. Аксонометрические проекции

ГОСТ 2.410 Единая система конструкторской документации. Правила выполнения чертежей металлических конструкций

ГОСТ 2.501 Единая система конструкторской документации. Правила учета и хранения

ГОСТ 2.511 Единая система конструкторской документации. Правила передачи электронных конструкторских документов. Общие положения

ГОСТ 2.512 Единая система конструкторской документации. Правила выполнения пакета данных для передачи электронных конструкторских документов. Общие положения

ГОСТ 2.701 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

ГОСТ 2.702 Единая система конструкторской документации. Правила выполнения электрических схем

ГОСТ 21.110 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов

ГОСТ 21.113 Система проектной документации для строительства. Обозначения характеристик точности

ГОСТ 21.114 Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий

ГОСТ 21.201-2011 Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций

ГОСТ 21.408-2013 Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов

ГОСТ 21.501 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений

ГОСТ 21.502 Система проектной документации для строительства. Правила выполнения рабочей документации металлических конструкций

ГОСТ 21.701 Система проектной документации для строительства. Правила выполнения рабочей документации автомобильных дорог

ГОСТ 21.709-2019 Система проектной документации для строительства. Правила выполнения рабочей документации линейных сооружений гидромелиоративных систем

ГОСТ Р 2.005 Единая система конструкторской документации. Термины и определения

ГОСТ Р 2.051 Единая система конструкторской документации. Электронная конструкторская документация. Основные положения

ГОСТ Р 2.058 Единая система конструкторской документации. Правила выполнения реквизитной части электронных конструкторских документов

ГОСТ Р 2.101 Единая система конструкторской документации. Виды изделий

ГОСТ Р 2.102 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ Р 2.105 Единая система конструкторской документации. Общие требования к текстовым документам

ГОСТ Р 2.109 Единая система конструкторской документации. Основные требования к чертежам

ГОСТ Р 2.308 Единая система конструкторской документации. Допуски формы и расположения поверхностей. Правила выполнения

ГОСТ Р 2.316-2023 Единая система конструкторской документации. Надписи, технические требования и таблицы в графических документах. Правила выполнения

ГОСТ Р 7.0.97 Система стандартов по информации, библиотечному и издательскому делу. Организационно-распорядительная документация. Требования к оформлению документов

ГОСТ Р 15.011 Интеллектуальная собственность. Патентные исследования. Содержание и порядок проведения

ГОСТ Р 21.001 Система проектной документации для строительства. Общие положения

ГОСТ Р 21.301 Система проектной документации для строительства. Правила выполнения отчетной технической документации по инженерным изысканиям

ГОСТ Р 21.302-2021 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ Р 21.703-2020 Система проектной документации для строительства. Правила выполнения рабочей документации проводных средств связи

ГОСТ Р 21.1003-2009 Система проектной документации для строительства. Учет и хранение проектной документации

ОК 007 Общероссийский классификатор предприятий и организаций (ОКПО)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (классификаторов) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

3.1 Термины и определения

В настоящем стандарте применены термины по [1], ГОСТ 21.501, ГОСТ Р 21.001, ГОСТ Р 21.1003, а также следующие термины с соответствующими определениями:

3.1.1 атрибут: Идентифицированная (именованная) характеристика части реквизита документа.

3.1.2

атрибут XML-документа: Именованная уточняющая характеристика элемента XML, которая состоит из пары «название» = «значение» и указывается при определении элемента XML в открывающем теге. ГОСТ Р 53898-2013, [пункт 3.1]

3.1.3 информационная модель объекта капитального строительства; информационная модель: Совокупность взаимосвязанных сведений, документов и материалов об объекте капитального строительства, формируемых в электронном виде на этапах выполнения инженерных изысканий, осуществления архитектурно-строительного проектирования, строительства, реконструкции, капитального ремонта, эксплуатации и (или) сноса объекта капитального строительства.

Примечание — Установлено [1], статья 1, пункт 10.3.

3.1.4

координационная ось: Одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей. [ГОСТ 28984-2011, пункт 3.12]

3.1.5 марка: Буквенный или буквенно-цифровой индекс, входящий в обозначение рабочей документации, определяющий ее отношение к определенному виду строительно-монтажных работ или обозначающий основные отличительные особенности строительных конструкций и их элементов.

3.1.6

нетиповое изделие: Изделие (конструкция, устройство, монтажный блок) технологических систем, внутренних и наружных систем и сетей инженерно-технического обеспечения зданий и сооружений, впервые разработанное и изготовленное, как правило, на месте монтажа (в заготовительной мастерской монтажной организации). [ГОСТ 21.114-2013, пункт 3.3]

3.1.7 обозначение: Реквизит документа (тома, папки), представляющий собой его идентификационный (различительный) индекс.

Примечание - Обозначение, присваиваемое документу (тому, папке), записывают в установленных местах (в основных надписях, на титульных листах, обложках и т.п.).

3.1.8 оборудование: Технологическое оборудование (машины, аппараты, механизмы, грузоподъемные и другие технические средства, обеспечивающие соответствующий технологический процесс), в том числе инженерное оборудование зданий и сооружений, обеспечивающее безопасные и благоприятные условия для жизнедеятельности людей.

3.1.9 основная надпись: Таблица установленной формы, содержащая совокупность сведений о проектном документе, помещаемая на листах проектной и рабочей документации.

3.1.10 основной комплект рабочих чертежей: Совокупность графических и текстовых материалов определенного вида (марки), содержащих необходимую и достаточную информацию в виде чертежей, схем, технических требований и спецификаций, предназначенных для производства строительных и монтажных работ.

3.1.11 оформление проектной и/или рабочей документации: Совокупность правил представления информации в проектной и/или рабочей документации, значимых для визуального восприятия и интерпретации человеком.

Примечания

1 Правила оформления относятся как к содержательной, так и к реквизитной частям проектной и/или рабочей документации.

2 Примеры требований к оформлению содержательной части проектной и/или рабочей документации: размещение на листе, цвета, типы линий, шрифты, символьные обозначения и т.п.

3 Примеры требований к оформлению реквизитной части проектной и/или рабочей документации: номенклатура реквизитов, обязательность их заполнения, требования к значениям параметров.

3.1.12 пакет электронных документов (данных): Совокупность электронных документов или данных, оформленная для их передачи по назначению.

3.1.13 подлинник документа: Первый или единственный экземпляр (в установленных случаях — один из нескольких одновременно созданных экземпляров) документа.

3.1.14 подпись: Реквизит документа на бумажном носителе, подтверждающий его подписание.

3.1.15 полный комплект рабочей документации: Совокупность основных комплектов рабочих чертежей и смет, дополненных прилагаемыми и ссылочными документами, необходимыми для выполнения полного комплекса строительно-монтажных работ на объекте строительства.

3.1.16 прилагаемый документ: Документ, разработанный или примененный в составе рабочей документации для строительства, необходимый для совместного использования с основным комплектом рабочих чертежей.

3.1.17

проектная документация: Документация, содержащая материалы в текстовой и графической формах и (или) в форме информационной модели и определяющая архитектурные, функционально-технологические, конструктивные и инженерно-технические решения для обеспечения строительства, реконструкции объектов капитального строительства, их частей, капитального ремонта, включая особо опасные, технически сложные и уникальные объекты, технического перевооружения, консервации и ликвидации опасных производственных объектов, проведения работ по сохранению объектов культурного наследия. [СП 246.1325800.2023, пункт 3.3]

3.1.18 проектный документ: Элемент проектной и/или рабочей документации, имеющий самостоятельное обозначение.

3.1.19

рабочая документация: Документация, содержащая материалы в текстовой и графической формах и (или) в форме информационной модели, в соответствии с которой осуществляются строительство, реконструкция объектов капитального строительства, их частей, включая особо опасные, технически сложные и уникальные объекты, техническое перевооружение, консервация и ликвидация опасных производственных объектов и проведение работ по сохранению объектов культурного наследия. Примечание — Рабочая документация разрабатывается на основании проектной документации. [СП 246.1325800.2023, пункт 3.4]

3.1.20

реквизит документа: Обязательный для данного класса документов справочный атрибут. ГОСТ Р 52292-2004, [статья 6.2.4]

3.1.21

спецификация оборудования, изделий и материалов: Текстовый проектный документ, определяющий состав оборудования, изделий и материалов и предназначенный для комплектования, подготовки и осуществления строительства. [ГОСТ 21.110-2013, пункт 3.1]

3.1.22 ссылочный документ: Документ, на который дана ссылка в основном комплекте рабочих чертежей, но который не входит в состав основного комплекта.

Примечание - Ссылочный документ не передают заказчику в соответствии с установленным порядком, он предназначен для изготовления строительных конструкций, изделий и узлов.

3.1.23 штриховой код (штрихкод): Графическая информация, наносимая на поверхность или упаковку изделий, предоставляющая возможность считывания ее для последующей обработки техническими средствами. Примечание — Графическую информацию представляют в виде последовательности черных и белых полос или других геометрических фигур.

3.1.24

электронная подпись: Информация в электронной форме, требования которой установлены нормативно, предназначенная для подписания, согласования (визирования) и утверждения электронных документов.

ГОСТ Р 7.0.8-2025, [статья 72]

3.1.25

элемент XML-документа: Именованная структурная единица языка XML, ограниченная открывающим и закрывающим тегами; может повторяться, включать другие элементы XML, комментарии и атрибуты XML. ГОСТ Р 53898-2013, [пункт 3.21]

3.1.26

эскизный чертеж общего вида нетипового изделия: Проектный документ, определяющий исходную конструкцию нетипового изделия, содержащий упрощенное изображение, основные параметры и технические требования к изделию в объеме исходных данных (задания), необходимых для разработки конструкторской документации. [ГОСТ 21.114-2013, пункт 3.1]

3.1.27

язык XML (Extensible Markup Language): Расширяемый язык разметки данных, стандарт на структурированное описание данных, ориентированный, в частности, на обмен информацией между независимыми участниками. ГОСТ Р 53898-2013, [пункт 3.22]

3.1.28

QR-код (быстро считываемый код): Узор из черных квадратов, который кодирует цифровую информацию и предназначен для сканирования специальным устройством с последующей передачей считанной информации на компьютер для обработки. ГОСТ Р 60.6.3.16-2020, [пункт 3.15]

3.1.29

XML-документ: Текстовый документ, составленный в полном соответствии со стандартом XML, и состоящий из пролога, одного корневого элемента XML, комментариев, декларации типов данных и символов. ГОСТ Р 53898-2013, [пункт 3.23]

3.1.30 zip-архив: Формат архивного файла с электронным(и) документом(ами).

3.1.31 базовое обозначение: Основное обозначение, устанавливаемое по действующей в организации системе, после которого через дефис устанавливают марку и/или шифр раздела проекта.

3.2 Сокращения

В настоящем стандарте применены следующие сокращения:

ДЭ — электронный документ;

ЕСКД — единая система конструкторской документации;

ИМОС — информационная модель объекта строительства;

ПД — проектная документация;

ПДЭ — пакет электронных данных (документов);

САПР — система (системы) автоматизированного проектирования;

СПДС — Система проектной документации для строительства;

СЭД — система (системы) электронного документооборота;

УЛ — удостоверяющий лист;

ЭП — электронная подпись.

4 Общие требования к составу и комплектованию проектной и рабочей документации

4.1 Проектная документация

4.1.1 Состав ПД объектов капитального строительства и требования к ее содержанию установлены [1] (статья 48, пункт 12), [2], нормативными правовыми актами федеральных органов исполнительной власти, стандартами и сводами правил.

ПД комплектуют по отдельным разделам и подразделам, установленным [2].

4.1.2 Каждому разделу ПД присваивают обозначение, в состав которого включают базовое обозначение, устанавливаемое по действующей в проектной организации системе, и через дефис — шифр раздела ПД. Шифры разделов ПД приведены в таблице А.1.

Иная система обозначений для размещения проектных документов в информационной системе может быть разработана в стандарте организации.

4.1.2.1 В базовое обозначение включают, например, номер договора (контракта) и/или код объекта строительства (цифровой, буквенный или буквенно-цифровой). В базовое обозначение допускается включать другие коды, используемые в САПР и СЭД. Буквенные и цифровые коды, включенные в состав базового обозначения, разделяют дефисами и/или точками.

4.1.2.2 Подразделам раздела «Иная документация...» присваивают отдельные шифры, приведенные в таблице А.1.

4.1.2.3 В обозначении документов не следует применять в качестве разделительного знака пробел.

4.1.3 В общем случае (при необходимости), при формировании состава ПД, разделы и подразделы следует делить на части, а части — на книги. Каждую часть и книгу комплектуют отдельно. Всем частям и книгам присваивают наименования, отражающие содержание частей или книг. Подразделам, частям и книгам присваивают порядковые номера арабскими цифрами в пределах раздела, подраздела или части, соответственно.

4.1.3.1 Если раздел ПД делят на части, то обозначение части составляют из обозначения раздела, к которому добавляют номер части.

Примеры

1 2345-ПЗ — Раздел 1. Пояснительная записка.

2 2345-ПЗУ1 — Раздел 2. Схема планировочной организации земельного участка. Часть 1. Общие сведения.

3 2345-ПЗУ2 — Раздел 2. Схема планировочной организации земельного участка. Часть 2. Внутренний железнодорожный транспорт.

Если часть делят на книги, то обозначение книги составляют из обозначения части, к которому через точку добавляют номер книги.

4.1.3.2 Обозначение подраздела составляют из обозначения раздела, к которому через точку добавляют номер подраздела. Если подраздел делят на части, то обозначение части составляют из обозначения подраздела, к которому через точку добавляют номер части. Если часть делят на книги, то обозначение книги (если оно необходимо) составляют из обозначения части, к которому добавляют номер книги.

Примеры

1 2345-ИОС4.1.1 — Раздел 5. Сведения об инженерном оборудовании, о сетях и системах инженерно-технического обеспечения. Подраздел 4. Отопление, вентиляция и кондиционирование воздуха, тепловые сети. Часть 1. Отопление, вентиляция и кондиционирование воздуха. Книга 1. Основные решения.

2 2345-ИОС4.1.2 — Раздел 5. Сведения об инженерном оборудовании, о сетях и системах инженерно-технического обеспечения. Подраздел 4. Отопление, вентиляция и кондиционирование воздуха, тепловые сети. Часть 1. Отопление, вентиляция и кондиционирование воздуха. Книга 2. Системы автоматизации отопления, вентиляции и кондиционирования воздуха.

3 2345-ИОС4.2 — Раздел 5. Сведения об инженерном оборудовании, о сетях и системах инженерно-технического обеспечения. Подраздел 4. Отопление, вентиляция и кондиционирование воздуха, тепловые сети. Часть 2. Тепловые сети.

4 2445-ТКР1.1.1 — Раздел 3. Технологические и конструктивные решения автомобильной дороги. Подраздел 1. Инженерная подготовка территории. Часть 1. Подготовка территории строительства. Книга 1. Реконструкция газопровода.

5 2445-ТКР2.1 — Раздел 3. Технологические и конструктивные решения автомобильной дороги. Подраздел 2. Автомобильная дорога. Часть 1. Пересечения и примыкания. Транспортная развязка км 54.

4.1.3.3 Текстовым и графическим документам разделов и подразделов ПД присваивают самостоятельные обозначения, в состав которых помимо обозначения соответствующих разделов или подразделов включают через дефис соответствующие шифры, определяющие принадлежность документа к текстовой или графической части.

Принадлежность документа к текстовой части (кроме раздела 1), включающей в себя приложения, обозначают шифром «ТЧ».

Пример - 2345-ТКР13.2-ТЧ.

Принадлежность документа к графической части, обозначают шифром «ГЧ».

Пример - 2345-ТКР13.2-ГЧ.

Раздел 1 ПД содержит только текстовую часть и имеет шифр «ПЗ» (см. приложение А).

Пример - 2345-ПЗ1.1.

Обозначения документов указывают на титульных листах и/или в основных надписях документов, а также в колонтитулах на листах текстовых документов, выполняемых без основных надписей.

Правила обозначения текстовых и графических документов ПД устанавливают в стандартах организаций, разработанных на основе положений 4.1.2, 4.1.3.1, 4.1.3.2 с учетом особенностей обозначения в зависимости от объема документации, условий документооборота и используемых САПР и СЭД.

4.1.4 Текстовые документы, содержащие в основном сплошной текст (в том числе текстовые части разделов и подразделов ПД), выполняют по ГОСТ Р 2.105 с учетом 5.1, 5.2 настоящего стандарта на листах формата — A4 по ГОСТ 2.301, а содержащиеся в них таблицы и иллюстрации допускается выполнять на листах других форматов.

Требования к содержанию текстовых частей разделов и подразделов ПД приведены в [2], а также в национальных стандартах и сводах правил.

4.1.5 Разрешено выполнять текстовые документы, указанные в 4.1.4, без основных надписей, дополнительных граф к ним и рамок. В этом случае:

• на следующем листе после титульного листа приводят список исполнителей, в котором указывают должности, фамилии и инициалы лиц, принимавших участие в разработке, контроле и согласовании текстового документа, и предусматривают места для подписей и дат подписания. На последующих листах помещают содержание, включающее в себя номера (обозначения) и наименования разделов, подразделов и приложений текстового документа с указанием номеров листов (страниц), с которых начинают соответствующий структурный элемент;
• в верхней части (верхнем колонтитуле) каждого листа (за исключением титульного листа) указывают обозначение документа: в левом углу (при односторонней печати) или правом углу четных страниц и левом углу нечетных страниц (при двухсторонней печати);
• в нижней части (нижнем колонтитуле) каждого листа (за исключением титульного листа) указывают: краткое наименование организации, подготовившей документ, наименование документа, номер листа (страницы) документа (в нижнем правом углу — при односторонней печати или в левом углу четных страниц и правом углу нечетных страниц — при двухсторонней печати), а также при необходимости номер версии документа, наименование (имя) файла и другие сведения. Наименование организации допускается приводить в верхнем колонтитуле;
• данные об изменениях указывают в соответствии с 7.3.11, 7.3.14.

После содержания, выполняемого по ГОСТ Р 2.105, в текстовом документе могут быть приведены перечни таблиц и рисунков.

4.1.6 Графические части разделов и подразделов (частей разделов и подразделов, книг) выполняют согласно положениям раздела 5 и других стандартов СПДС.

Графическую часть раздела (подраздела) выполняют в виде одного графического документа или в виде нескольких документов.

Состав графической части, выполненной в виде одного документа, приводят в ведомости графической части по форме 1 (см. приложение Б), которую размещают на первом листе и, при необходимости, на последующих листах графической части.

Если графическую часть раздела (подраздела) выполняют в виде нескольких документов, то ее состав приводят в ведомости документов графической части по форме 2 (см. приложение Б). При этом каждый документ графической части должен иметь самостоятельное обозначение, в которое включают порядковый номер документа, а первым документом должна быть ведомость документов графической части. Документы обозначают аналогично 4.2.5.

Обозначение документов графической части может быть уточнено в стандарте организации.

В состав документов графической части ПД могут входить как графические, так и текстовые документы, содержащие сплошной текст и/или представленные в виде таблиц (ведомости, спецификации, экспликации, книги и т.п.).

Графические документы могут состоять как из одного, так и из нескольких листов, а в виде ДЭ могут быть простыми, составными и агрегированными в соответствии с ГОСТ Р 2.051.

4.1.7 Расчеты конструктивных, технологических и других решений, являющиеся обязательным элементом подготовки ПД, в состав ПД не включают, кроме случаев, установленных [2]. Их оформляют в соответствии с требованиями к текстовым документам и хранят в архиве проектной организации. Расчеты представляют заказчику или органам экспертизы по их требованию.

4.2 Рабочая документация

4.2.1 В соответствии с [1] (статья 48, пункт 12) могут устанавливаться отдельные требования к составу и содержанию рабочей документации. Состав и правила оформления рабочей документации установлены в СПДС, например, в ГОСТ 21.501, ГОСТ 21.701 и др. Отдельные требования к составу и содержанию рабочей документации могут быть установлены в стандартах организаций.

В состав рабочей документации, передаваемой заказчику, включают:

• рабочие чертежи, предназначенные для производства строительных и монтажных работ, объединенные в основные комплекты рабочих чертежей по маркам. Марки основных комплектов рабочих чертежей приведены в таблице В.1;
• прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта;
• сметную документацию по установленным формам (при необходимости).

В составе рабочей документации составляют объектные и локальные сметы.

Объектную смету, являющуюся документом, определяющим сметную стоимость строительных и монтажных работ на здание (сооружение) в целом или этапы его строительства, обозначают согласно 4.2.4 с присвоением ей марки «СМ» и записывают в конце ведомости основных комплектов рабочих чертежей.

4.2.2 В состав основных комплектов рабочих чертежей включают общие данные по рабочим чертежам, чертежи и схемы, предусмотренные соответствующими стандартами СПДС.

Основные комплекты рабочих чертежей могут содержать не только графические документы, но и табличные данные и текстовые описания, оформленные без основных надписей с колонтитулами. Общие данные, например, могут быть выполнены в виде текстового документа, технические характеристики объектов информационной модели могут формироваться в отчеты в табличной форме.

Состав и содержание рабочих чертежей, входящих в тот или иной основной комплект рабочих чертежей, определяют видом строительных или монтажных работ, для выполнения которого они разработаны.

4.2.3 Основной комплект рабочих чертежей любой марки может быть разделен на несколько основных комплектов той же марки (с добавлением к ней порядкового номера) в соответствии с процессом организации строительных и монтажных работ.

Пример - АР1; АР2; КЖ1; КЖ2.

Деление основного комплекта рабочих чертежей какой-либо марки выполняют вне зависимости от деления других основных комплектов объекта, если их взаимосвязь не определена производством строительных и монтажных работ. Общие данные выполняют к каждому из этих основных комплектов рабочих чертежей.

4.2.4 Каждому основному комплекту рабочих чертежей присваивают обозначение, в состав которого включают базовое обозначение, устанавливаемое по действующей в организации системе, и, через дефис, — марку основного комплекта.

Нумерация всех листов основного комплекта рабочих чертежей, оформляемого как единый документ, должна быть сквозной.

Пример - 2345-12-АР,

где 2345-12 — базовое обозначение. В базовое обозначение, формируемое согласно 4.1.2, включают также номер здания или сооружения по генеральному плану <1>;

АР — марка основного комплекта рабочих чертежей.

---

<1> Для рабочих чертежей линейных сооружений, генерального плана, наружных коммуникаций эту часть базового обозначения исключают или заменяют нулями.

Если объект капитального строительства состоит из одного здания (сооружения), то ему присваивают порядковый номер 1.

4.2.5 Оформление основного комплекта рабочих чертежей может быть выполнено отдельными документами с присвоением им обозначения, состоящего из базового обозначения, марки основного комплекта и добавлением через точку порядкового номера документа арабскими цифрами. К однозначным порядковым номерам документов допускается добавлять нуль слева, например, 01, 02, 03 и т.д.

Нумерация листов каждого документа основного комплекта рабочих чертежей должна быть сквозной в пределах документа.

Система обозначений по 4.2.3 - 4.2.5 может быть установлена в стандарте организации, в том числе и другая структура кодирования с сохранением обозначения в части идентификации принадлежности к марке (специализации).

Пример - 2345-12-ЭО.1; 2345-12-ЭО.2; 2345-12-ЭО.11,

где 2345-12 — базовое обозначение;

ЭО — марка основного комплекта рабочих чертежей;

1, 2, 11 — порядковые номера документов основного комплекта рабочих чертежей.

4.2.6 К прилагаемым документам относят:

• рабочую документацию на строительные изделия, выполняемую в соответствии с ГОСТ 21.501;
• эскизные чертежи общих видов нетиповых изделий, выполняемые в соответствии с ГОСТ 21.114;
• спецификации оборудования, изделий и материалов, выполняемую в соответствии с ГОСТ 21.110;
• опросные листы и габаритные чертежи, выполняемые в соответствии с данными изготовителей (поставщиков) оборудования;
• локальные сметы;
• расчеты;
• другие документы, предусмотренные соответствующими стандартами СПДС.

Опросные листы и габаритные чертежи должны содержать технические данные для заказа оборудования и изделий, изготовляемых серийно. Их разрабатывают при необходимости уточнения отдельных позиций спецификации оборудования, изделий и материалов.

Локальную смету, являющуюся документом, определяющим сметную стоимость строительных и монтажных работ, предусмотренных соответствующим основным комплектом рабочих чертежей, обозначают согласно 4.2.7 с присвоением ей шифра ЛС. Локальные сметы и/или ведомости объемов работ включают в состав прилагаемых документов, если это предусмотрено договором.

Расчеты в состав рабочей документации, как правило, не включают, если иное не определено в договоре (контракте) и задании на проектирование. Расчеты обозначают согласно 4.2.7 с присвоением им шифра РР.

Конкретный состав прилагаемых документов и необходимость их выполнения устанавливают соответствующими стандартами СПДС и в задании на проектирование.

Прилагаемые документы проектная организация передает заказчику одновременно с основным комплектом рабочих чертежей в количестве, установленном для рабочих чертежей.

4.2.7 Каждому прилагаемому документу присваивают обозначение основного комплекта с добавлением через точку шифра прилагаемого документа. Шифры прилагаемых документов приведены в соответствующих стандартах СПДС.

При наличии нескольких прилагаемых документов одного вида к их обозначению добавляют порядковый номер или, через дефис, марку изделия (для чертежей изделий).

Примеры

1 2345-12-ЭО.СО,

где 2345-12-ЭО — обозначение основного комплекта рабочих чертежей;

СО — шифр спецификации оборудования, изделий и материалов по ГОСТ 21.110.

2 2345-12-ВК.Н1; 2345-12-ВК.Н2; 2345-12-КЖ.И-Б1; 2345-12-КЖ.И-Б2.

Прилагаемые документы могут быть обозначены шифрами их разработчика. В прилагаемых документах возможно использование штампа привязки при условии закрепления этого положения в стандарте организации.

4.2.8 В рабочих чертежах допускается применять ссылки на типовые строительные конструкции, изделия и узлы путем ссылок на документы, содержащие чертежи этих конструкций и изделий. К ссылочным документам относят:

• стандарты (технические условия) на строительные изделия;
• стандарты организаций;
• технологические регламенты;
• техническую документацию (технические требования, указания, рекомендации, инструкции по проектированию, инструкции по эксплуатации и т.п.);
• чертежи конструкций, изделий и узлов.

Ссылочные документы в состав рабочей документации, передаваемой заказчику, не входят. При необходимости (по отдельному договору) они могут быть переданы заказчику вместе с документацией по 4.2.1.

4.2.9 Форму, правила выполнения и обозначения документа, в котором приводят состав всей рабочей документации, выполняют в соответствии с договором и устанавливают в стандарте организации.

4.2.10 Подготовка рабочей документации не требуется, если на объект строительства и реконструкции в соответствии с законодательством не требуется разрешение на строительство, а также экспертиза ПД и результатов инженерных изысканий.

4.3 Общие данные по рабочим чертежам

4.3.1 На первых листах каждого основного комплекта рабочих чертежей приводят общие данные по рабочим чертежам, в которые в общем случае включают:

• ведомость рабочих чертежей основного комплекта, выполняемую по форме 1;
• ведомость ссылочных и прилагаемых документов, выполняемую по форме 2;
• ведомость основных комплектов рабочих чертежей, выполняемую по форме 2;
• ведомость спецификаций, выполняемую по форме 1 (при наличии в основном комплекте рабочих чертежей нескольких спецификаций);
• условные обозначения, не установленные национальными и межгосударственными стандартами, и значения которых не указаны на других листах основного комплекта рабочих чертежей;
• общие указания;
• другие данные, предусмотренные соответствующими стандартами СПДС.

Формы 1 и 2 с указаниями по их заполнению приведены в приложении Б.

При оформлении основного комплекта рабочих чертежей отдельными документами общие данные по рабочим чертежам должны быть первым документом основного комплекта.

Над всеми элементами общих данных (ведомостями, общими указаниями и т.д.) помещают соответствующие заголовки. Нумерацию элементов общих данных (например, разделов) не проводят.

В ведомость спецификаций не включают спецификацию оборудования, изделий и материалов, которую выполняют как самостоятельный документ и записывают в ведомость ссылочных и прилагаемых документов, а также спецификации, которые выполняют в составе рабочих чертежей строительных изделий и других прилагаемых документов.

Ведомости и другие элементы общих данных следует располагать сверху вниз, слева направо в порядке упоминания их в данном пункте.

4.3.2 Ведомость рабочих чертежей основного комплекта содержит последовательный перечень листов основного комплекта.

При оформлении основного комплекта рабочих чертежей отдельными документами (см. 4.2.5) вместо ведомости рабочих чертежей основного комплекта в состав общих данных включают ведомость документов основного комплекта по форме 2.

В наименование ведомости документов основного комплекта рабочих чертежей включают обозначение основного комплекта рабочих чертежей без номера документа согласно 4.2.4, например, «Ведомость документов основного комплекта рабочих чертежей 2345-12-АТХ».

В технических требованиях на первом листе каждого из последующих графических документов основного комплекта допускается приводить ссылку на общие данные по рабочим чертежам, например, в следующем виде: «Общие данные по рабочим чертежам см. (обозначение документа)».

Ведомость документов основного комплекта может быть выпущена в виде отдельного документа, входящего в комплект.

4.3.3 Ведомость ссылочных и прилагаемых документов составляют по разделам:

• ссылочные документы;
• прилагаемые документы.

Наименования разделов записывают в виде заголовка в графе «Наименование» и подчеркивают.

В разделе «Ссылочные документы» указывают документы согласно 4.2.8. При этом в соответствующих графах ведомости указывают обозначение и наименование ссылочного документа или обозначение, наименование и номер выпуска чертежей типовых конструкций, изделий и узлов.

В разделе «Прилагаемые документы» указывают документы согласно 4.2.6.

4.3.4 Ведомость основных комплектов рабочих чертежей приводят на листах общих данных одного из основных комплектов рабочих чертежей здания или сооружения (по усмотрению лица, ответственного за разработку рабочей документации). Ведомость содержит последовательный перечень основных комплектов рабочих чертежей, входящих в состав полного комплекта рабочей документации по зданию или сооружению.

В остальных основных комплектах рабочих чертежей здания или сооружения последним пунктом общих указаний приводят ссылку на основной комплект, в который включена ведомость основных комплектов рабочих чертежей.

При наличии нескольких основных комплектов рабочих чертежей одной марки (см. 4.2.3) составляют ведомость комплектов этой марки по форме 2 (см. приложение Б), которую, как правило, приводят в общих данных первого основного комплекта рабочих чертежей этой марки.

При наличии нескольких основных комплектов рабочих чертежей одной марки над ведомостью помещают заголовок, в который включают буквенное обозначение этой марки. В графе «Наименование» ведомости приводят полные наименования основных комплектов, включая часть, которая определяет последовательность выполнения работ.

Дополнительные требования к формированию ведомости комплектов отдельным документом могут быть определены в стандарте организации.

4.3.5 В общих указаниях приводят:

• сведения о том, кому принадлежит данная интеллектуальная собственность (при необходимости);
• сведения о документах, на основании которых принято решение о разработке рабочей документации (например, задание на проектирование, утвержденная ПД);
• запись о соответствии рабочей документации утвержденной ПД, заданию на проектирование, выданным техническим условиям, требованиям действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные требования;
• запись о классификации объекта капитального строительства по [3];
• запись о результатах проверки на патентоспособность и патентную чистоту (по ГОСТ Р 15.011) впервые применяемых в ПД технологических процессов, оборудования, конструкций, изделий и материалов, а также номера патентов и заявок, по которым приняты решения о выдаче патентов на используемые в рабочей документации изобретения (при необходимости);
• перечень нормативных документов (стандартов, сводов правил, технических условий и т.п.), на которые даны ссылки в рабочих чертежах;
• абсолютную отметку, принятую в рабочих чертежах здания или сооружения условно за нулевую (как правило, приводят на чертежах архитектурных и конструктивных решений), принятую систему высот, принятую систему геодезических координат;
• перечень видов работ, которые оказывают влияние на безопасность здания или сооружения и для которых необходимо составлять акты освидетельствования скрытых работ, ответственных конструкций и участков сетей инженерно-технического обеспечения. Форма перечня видов работ (табличная или текстовая) устанавливается в зависимости от объема информации;
• эксплуатационные требования, предъявляемые к проектируемому зданию или сооружению (при необходимости);
• другие необходимые указания.

В общих указаниях не следует повторять технические требования, помещенные на других листах основного комплекта рабочих чертежей, и давать описание принятых в рабочих чертежах технических решений.

Пункты общих указаний должны иметь сквозную нумерацию. Каждый пункт общих указаний записывают с новой строки с абзацного отступа.

Перечень нормативных документов может быть выполнен в виде таблицы по форме 2 (см. приложение Б) и внесен в комплект в виде отдельного документа.

В перечень нормативных документов не включают документы, записанные в ведомость ссылочных и прилагаемых документов. Форму перечня видов работ (табличная или текстовая) устанавливают в зависимости от объема информации.

5 Общие правила выполнения документации

5.1 Общие положения

5.1.1 При выполнении проектной и рабочей документации, а также отчетной технической документации по результатам инженерных изысканий для строительства следует руководствоваться положениями стандартов СПДС и ЕСКД.

Перечень стандартов ЕСКД, подлежащих учету при выполнении графической и текстовой документации для строительства, приведен в таблице Г.1.

5.1.2 Документацию, как правило, выполняют автоматизированным способом (с использованием специальных программ) на бумажном носителе (в бумажной форме), и/или в виде ДЭ, и/или в форме информационной модели объекта капитального строительства.

Документы одного вида и наименования, независимо от способа выполнения, являются равноправными и взаимозаменяемыми. Взаимное соответствие между документами в электронной и бумажной формах обеспечивает разработчик.

5.1.3 В графических документах изображения и условные обозначения выполняют линиями по ГОСТ 2.303. Возможно применение линий других типов, наименования, начертания и толщины, основные назначения которых установлены в соответствующих стандартах СПДС.

5.1.4 В графических документах изображения и условные обозначения следует выполнять в основном черным цветом. Некоторые изображения и условные обозначения или их отдельные элементы допускается выполнять другими цветами. Указания о цвете условных обозначений приведены в соответствующих стандартах СПДС. Если цвета изображений и условных обозначений, применяемых на чертежах и схемах, не установлены в стандартах, их назначение указывают на чертежах.

5.1.5 При выполнении графических документов применяют шрифты по ГОСТ 2.304, а также другие шрифты, используемые средствами вычислительной техники, при обеспечении условий доступности этих шрифтов пользователям документов.

5.1.6 Изображения на чертежах выполняют в оптимальных масштабах по ГОСТ 2.302 с учетом их сложности и насыщенности информацией.

Масштабы изображений на чертежах не указывают, за исключением чертежей изделий и других случаев, предусмотренных в соответствующих стандартах СПДС. В этих случаях масштабы указывают в круглых скобках непосредственно после наименований изображений в соответствии с ГОСТ Р 2.316-2023 (пункт 5.11).

5.1.7 Содержательная и реквизитная части ДЭ должны соответствовать требованиям стандартов СПДС и ЕСКД.

5.1.8 Структура и состав реквизитов ДЭ должны обеспечивать его обращение в рамках программных средств (отображение, внесение изменений, печать, учет и хранение в базах данных, а также передачу в другие автоматизированные системы) с соблюдением при этом нормативных требований по оформлению документов.

5.1.9 На рассмотрение, согласование, экспертизу и утверждение представляют электронные и/или бумажные копии документов проектной и рабочей документации, скомплектованные, как указано в разделе 8, и ИМОС.

5.1.10 Форма представления документов проектной и рабочей документации (бумажная или электронная) должна быть указана в задании на проектирование. Если в задании на проектирование нет указаний, форму представления документов определяет разработчик по согласованию с заказчиком. Допускается включать в состав проектной и рабочей документации документы в различных формах представления.

5.1.11 В графических документах допускается применение сокращения слов, перечни которых приведены в таблице Д.1 и в ГОСТ Р 2.316-2023 (приложение А).

5.2 Основные надписи

5.2.1 Каждый лист графического и текстового документа проектной и рабочей документации для строительства, а также отчетной технической документации по результатам инженерных изысканий, как правило, оформляют основной надписью и дополнительными графами к ней. Основными надписями не оформляют текстовые документы, выполняемые в соответствии с 4.1.5, а также опросные листы, сметы и т.п. Формы основных надписей и указания по их заполнению (формы 3 - 6) приведены в приложении Е.

Основную надпись располагают в правом нижнем углу листа.

На листах формата A4 по ГОСТ 2.301 основную надпись располагают вдоль короткой стороны листа. Для документов в табличной форме основную надпись, как правило, располагают вдоль длинной стороны листа формата A4.

5.2.2 Содержание, расположение и размеры граф основной надписи, дополнительных граф к ней, а также размеры рамок должны соответствовать:

• на листах основных комплектов рабочих чертежей и листах графической части ПД - форме 3;
• на первом листе чертежей строительных изделий - форме 4;
• на заглавных листах текстовых документов и первых листах эскизных чертежей общих видов нетиповых изделий, оформляемых в виде выпуска, первый лист чертежа строительного изделия допускается оформлять основной надписью по форме 5. Для текстовых документов, выполняемых с титульным листом и оформляемых основными надписями, заглавным является следующий лист после титульного листа (без учета размещенных перед ним документов, предназначенных для учета);
• на последующих листах чертежей строительных изделий, текстовых документов и эскизных чертежей общих видов, — по форме 6.

Допускается оформлять основной надписью по форме 6 последующие листы графических документов графической части ПД и графических документов основного комплекта рабочих чертежей (при оформлении графической части и основного комплекта рабочих чертежей отдельными документами), если все эти листы имеют одно и то же наименование и изменения в эти документы вносят заменой всех листов документа.

5.2.3 Если некоторые текстовые документы (например, спецификацию оборудования, изделий и материалов) выпускают без титульного листа, то в этом случае первый лист документа оформляют основной надписью по форме 3, последующие — по форме 6.

При оформлении основного комплекта рабочих чертежей отдельными документами документы, содержащие сплошной текст и/или представленные в виде таблиц (например, общие данные, кабельный журнал и т.п.), оформляют как текстовые документы. В этом случае первый лист документа оформляют основной надписью по форме 3, последующие — по форме 6.

5.2.4 Основные надписи по формам 3, 5, 6 применяют для листов документов отчетной технической документации по результатам инженерных изысканий в соответствии с ГОСТ Р 21.301.

5.2.5 Основную надпись, дополнительные графы к ней и рамки выполняют сплошными толстыми основными и сплошными тонкими линиями по ГОСТ 2.303.

5.2.6 Таблицу изменений в основной надписи (графы 14 — 19) при необходимости допускается продолжать вверх или влево от основной надписи. При расположении таблицы изменений слева от основной надписи наименования граф 14 — 19 повторяют.

5.2.7 Расположение основной надписи и дополнительных граф к ней, а также размеры рамок на листах приведены в приложении Ж.

5.2.8 Для целей управления документами в процессах документооборота допускается вводить дополнительные реквизиты для ДЭ, не отображаемые на документах в бумажной форме. Номенклатуру таких реквизитов и правила выполнения устанавливают в стандартах организации.

5.2.9 Проектные документы могут быть дополнительно идентифицированы с применением штрихкода (QR-кода). При этом в качестве реквизитов штрихкода следует использовать обозначение документа, номер версии и обозначение формата документа. Дополнительно могут быть использованы код страны, код организации-разработчика и другие реквизиты.

Правила формирования, размещения и применения штрихкода (QR-кода) устанавливают в документах по стандартизации организации.

Штрихкод (QR-код) размещают в правом нижнем углу листа над основной надписью. При визуализации ДЭ следует предусматривать автоматизированную обработку штрихкода (QR-кода) программными средствами.

5.3 Координационные оси

5.3.1 На изображениях здания (сооружения) указывают координационные оси его несущих конструкций, предназначенные для определения взаимного расположения элементов здания (сооружения) и привязки здания (сооружения) к строительной геодезической сетке или разбивочному базису.

5.3.2 Каждому отдельному зданию или сооружению присваивают самостоятельную систему обозначений координационных осей.

Координационные оси наносят на изображения здания (сооружения) тонкими штрихпунктирными линиями с длинными штрихами, обозначают в кружках диаметром 6 — 12 мм арабскими цифрами и прописными буквами русского алфавита (за исключением букв Е, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) или, при необходимости, буквами латинского алфавита (за исключением букв I и O).

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей допускать запрещено.

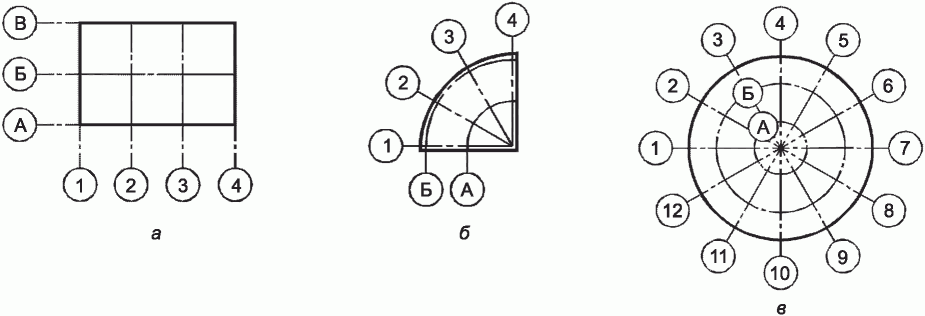

Цифрами обозначают координационные оси по стороне здания (сооружения) с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.

Пример - АА, ББ, ВВ.

5.3.3 Последовательность обозначений координационных осей принимают по плану, как показано на рисунке 1 а: цифровые оси — слева направо, буквенные оси — снизу вверх или как показано на рисунках 1 б и 1 в.

5.3.4 Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания (сооружения).

При несовпадении координационных осей противоположных сторон плана в местах расхождения дополнительно наносят обозначения указанных осей по верхней и/или правой сторонам.

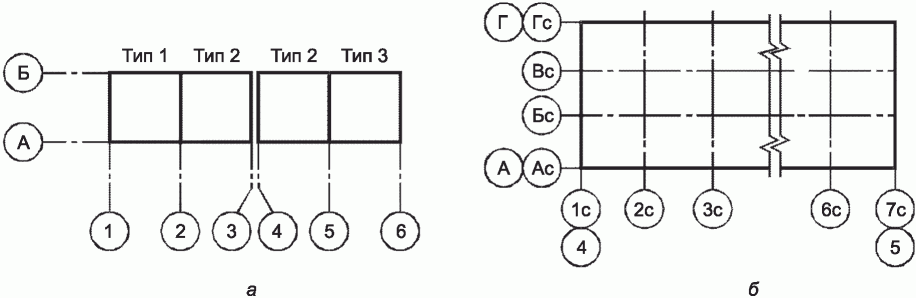

5.3.5 Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси, которым присваивают обозначение в виде дроби, в числителе которой указывают обозначение предшествующей координационной оси, а в знаменателе — дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 2.

дополнительных осей

Координационным осям фахверковых колонн допускается присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

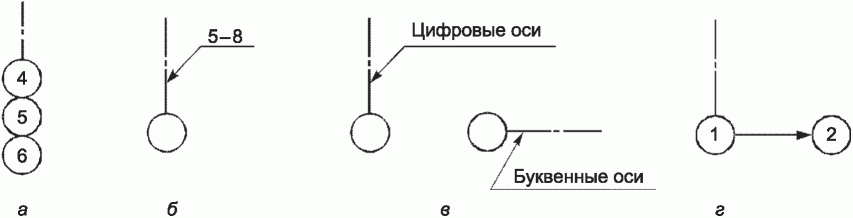

5.3.6 На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком:

3 а — при их количестве не более трех;

3 б — при их количестве более трех;

При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 3 г.

5.3.7 На планах жилых зданий, скомпонованных из блок-секций, крайним координационным осям блок-секций присваивают обозначения согласно 5.3.1 - 5.3.3, которые указывают в соответствии с рисунком 4 а.

Координационным осям блок-секций, в том числе крайним, присваивают самостоятельные обозначения согласно 5.3.1 - 5.3.3 с добавлением индекса «с» (см. рисунок 4 б). При необходимости на плане блок-секции указывают обозначения координационных осей здания, скомпонованного из блок-секций.

5.3.8 Трехмерную (3D) электронную модель здания или сооружения выполняют в единой планово-высотной системе координат.

Координатную систему трехмерной модели здания или сооружения изображают тремя взаимно перпендикулярными линиями с началом координат, расположенным в точке пересечения осей 1 и A на нулевой отметке этого здания или сооружения в соответствии с рисунком 5.

При этом для прямоугольного в плане здания (см. рисунок 1 а) за положительное направление принимают: оси X — в сторону увеличения цифровых обозначений координационных осей, оси Y — в сторону увеличения буквенных обозначений координационных осей, оси Z — вертикально вверх от условной нулевой отметки здания.

5.4 Нанесение размеров, уклонов, отметок и надписей

5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:

• в метрах с двумя десятичными знаками, отделенными от целого числа запятой, — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС; возможно использование разделительного знака «.» в том случае, если САПР не предусмотрена возможность вывода «,»;
• в миллиметрах — на всех остальных видах чертежей.

При разработке документации в цифровом виде с использованием векторных программ для графических частей проекта, линейные размеры на чертежах указывают без обозначения единиц длины, в миллиметрах, на всех видах чертежей.

5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2 — 4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии, линии контура или осевые линии на 0 — 3 мм.

На чертежах строительных металлоконструкций нанесение размеров и других обозначений допускается выполнять в соответствии с указаниями ГОСТ 2.410 и ГОСТ 2.307.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.

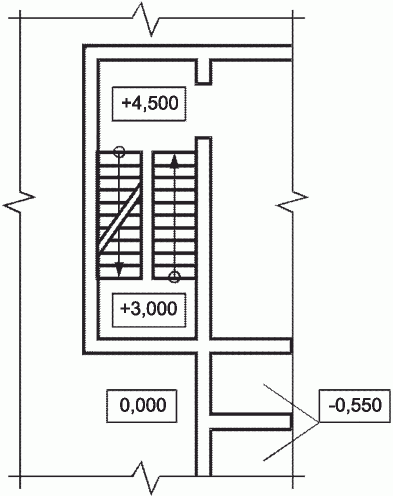

5.4.3 Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и других от уровня отсчета (условной нулевой отметки) указывают в метрах без обозначения единицы длины с тремя десятичными знаками, отделенными от целого числа запятой, за исключением случаев, оговоренных в соответствующих стандартах СПДС.

Отметки уровней на фасадах, разрезах и сечениях помещают на выносных линиях (или на линиях контура) и обозначают знаком « », выполненным сплошными тонкими линиями с длиной штрихов 2 — 4 мм под углом 45° к выносной линии или линии контура в соответствии с рисунком 6; на планах — в прямоугольнике в соответствии с рисунком 7, за исключением случаев, оговоренных в соответствующих стандартах СПДС. В обозначении отметки может быть использована точка.

Нулевую отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; относительные отметки выше нулевой указывают со знаком «+», ниже нулевой — со знаком «-».

В качестве нулевой отметки для зданий принимают, как правило, уровень чистого пола первого этажа.

На чертежах генерального плана, транспортных коммуникаций, наружных сетей инженерно-технического обеспечения, гидромелиоративных линейных сооружений и т.п. абсолютные отметки уровней выше нулевой отметки указывают без знака «+».

5.4.4 На планах направление уклона плоскостей указывают стрелкой, над которой, при необходимости, проставляют величину уклона в процентах в соответствии с рисунком 8 или в виде отношения величины превышения к длине соответствующей горизонтальной проекции (например, 1:7). На чертежах генерального плана, сооружений транспорта, линейных сооружений гидромелиоративных систем уклоны обозначают в соответствии с установленными правилами выполнения указанных чертежей.

Числовое значение уклона допускается указывать в промилле или в виде десятичной дроби с точностью до третьего знака.

На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак « », острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура (см. рисунок 9 а) или на полке линии-выноски (см. рисунок 9 б).

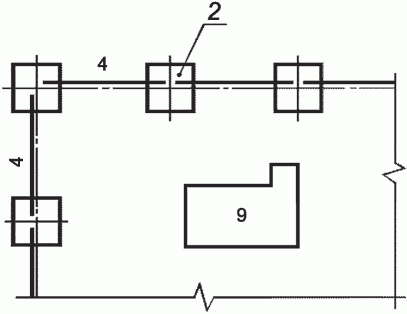

5.4.5 Номера позиций или марки элементов наносят на полках линий-выносок, проводимых от изображений элементов конструкций зданий или сооружений, рядом с изображением — без линии-выноски или в пределах контуров изображенных элементов в соответствии с рисунком 10.

Линию-выноску, как правило, заканчивают точкой. Если линия-выноска отведена от линии, обозначающей поверхность, то ее заканчивают стрелкой. При мелкомасштабном изображении линии-выноски заканчивают без стрелки и точки.

5.4.6 Выносные надписи к многослойным конструкциям выполняют в соответствии с рисунком 11.

Примечание - Цифрами условно обозначена последовательность расположения слоев конструкций и надписей на полках линий-выносок.

5.4.7 Размер шрифта для обозначения координационных осей, позиций (марок), наименований и обозначений изображений должен быть в 1,5 — 2 раза больше размера цифр размерных чисел, применяемых в том же графическом документе.

5.5 Изображения (разрезы, сечения, виды, выносные элементы)

5.5.1 Изображения на чертежах выполняют в соответствии с ГОСТ 2.305 с учетом требований настоящего стандарта и других стандартов СПДС.

Расположение видов, планов, разрезов, сечений и узлов на листах принимают в последовательности их нумерации (обозначения), начиная с левого верхнего угла листа, слева направо и сверху вниз.

Если на одном листе помещено несколько планов этажей, то их располагают в порядке нумерации этажей снизу вверх или слева направо.

5.5.2 Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах графического документа. Сечения обозначают аналогичным образом. В чертежах проектной и рабочей документации разрезом называют, как правило, вертикальный разрез здания или сооружения, т.е. разрез, выполненный секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций.

Возможна самостоятельная нумерация для разрезов и сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов, и, если на этих чертежах отсутствуют ссылки на разрезы и сечения, расположенные на других листах графического документа.

Разрезы, как правило, обозначают прописными буквами русского алфавита, а сечения — прописными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).

Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2.303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах на расстоянии 2 — 3 мм от конца штриха следует ставить стрелки, указывающие направление взгляда (см. рисунок 12).

При необходимости приведения ссылки на сечение, помещенное на другом листе основного комплекта рабочих чертежей, номер данного листа указывают в скобках рядом с номером сечения (см. рисунок 12).

Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.

5.5.3 Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.

Выносной элемент должен содержать подробности, не указанные на изображении, откуда он вынесен, и может отличаться от него по содержанию. Если всю информацию возможно показать на основном изображении, выносной элемент приводить не следует.

5.5.4 Примеры изображения мест расположения узла на плане, фасаде или разрезе показаны на рисунке 13. На изображении (плане, фасаде или разрезе), откуда выносят узел, соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью, овалом или прямоугольником со скругленными углами) с нанесением на полке линии-выноски обозначения узла арабской цифрой в соответствии с рисунками 13 а, 13 б или прописной буквой русского алфавита в соответствии с рисунком 13 в. Обозначения узлам присваивают последовательно без повторения и без пропусков в пределах графического документа.

При необходимости ссылки на узел, помещенный на другом листе основного комплекта рабочих чертежей, номер данного листа указывают в скобках рядом с номером узла (см. рисунок 13 а).

При необходимости ссылки на узел, помещенный в другом графическом документе, под полкой линии-выноски указывают обозначение и номер листа соответствующего документа в соответствии с рисунком 13 б или номер чертежа типовой ПД в соответствии с рисунком 13 в.

Примечание - В скобках рядом с номером сечения указывают номер листа, на котором оно размещено.

Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 14 а, если узел изображен на том же листе, откуда он вынесен, или 14 б, если он вынесен на другой лист.

Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают то же обозначение, что и основному исполнению, с добавлением индекса «н».

Выноску сечения по конструктивному элементу, при необходимости, выполняют в соответствии с рисунком 15. Сечение выполняют аналогично рисунку 11.

5.5.5 Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображениями видов.

Направление взгляда для вида допускается указывать двумя стрелками (аналогично указанию положения секущих плоскостей в разрезах). В этом случае в наименовании вида здания (сооружения) указывают слово «Вид» и обозначение соответствующей секущей плоскости, например «Вид 2-2».

5.5.6 Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.

5.5.7 На изображении (плане, фасаде или разрезе), откуда выносят фрагмент, соответствующее место отмечают, как правило, фигурной скобкой в соответствии с рисунком 16.

Наименование и порядковый номер фрагмента наносят под фигурной скобкой или на полке линии-выноски, а также над соответствующим фрагментом.

5.5.8 Изображения до оси симметрии симметричных планов и фасадов зданий и сооружений, схем расположения элементов конструкций, планов расположения технологического, энергетического, санитарно-технического и другого оборудования запрещены.

5.5.9 Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 12, 13 а, 14 и 16.

5.5.10 Дополнительные изображения (местные виды, разрезы, сечения, узлы) допускается поворачивать до положения, соответствующего главному изображению.

Если положение дополнительного изображения определено однозначно, например, ориентировано координационными осями и/или высотными отметками, то после наименования изображения на чертеже условное графическое обозначение «повернуто» по ГОСТ 2.305 не добавляют.

5.5.11 Если изображение (например, план) невозможно разместить на листе принятого формата, то его следует делить на несколько участков, размещая их на отдельных листах.

В этом случае на каждом листе, где показан участок изображения, приводят схему целого изображения с необходимыми координационными осями и условным обозначением (штриховкой) показанного на данном листе участка изображения в соответствии с рисунком 17.

Примечание - Если чертежи участков изображения помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают полное обозначение соответствующего основного комплекта.

вынесенного участка

5.5.12 В наименованиях планов здания или сооружения указывают слово «План» и отметку чистого пола, или номер этажа, или обозначение соответствующей секущей плоскости (при выполнении двух и более планов на разных уровнях в пределах этажа).

Примеры

1 План на отм. 0,000; план на отм. +3,600; план на отм. -2,800.

2 План 2 этажа.

3 План 3-3.

Повторяющиеся планы здания или сооружения выполняют один раз с приведением в наименовании плана соответствующих номеров этажей.

Примеры

1 План 2 — 9 этажей.

2 План 2, 4, 6, 8, 10 этажей.

При выполнении части плана в наименовании указывают оси, ограничивающие эту часть плана.

Пример - План на отм. 0,000 между осями 21-30 и А-Д.

В наименовании плана этажа допускается указывать назначение помещений, расположенных на этаже.

5.5.13 Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, а для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.

Под наименованием частично изображенного плана приводят запись: «Остальное см. план (наименование полностью изображенного плана)».

5.5.14 В наименованиях разрезов здания (сооружения) указывают слово «Разрез» и обозначение соответствующей секущей плоскости по 5.5.2.

Пример - Разрез 1-1.

Примечание - В наименованиях разрезов изделий слово «Разрез» не указывают.

В наименованиях сечений указывают цифровые или буквенные обозначения секущих плоскостей.

Пример - 5-5; Б-Б; а-а.

5.5.15 В наименованиях фасадов здания или сооружения указывают слово «Фасад» и обозначения крайних осей, между которыми расположен фасад.

Пример - Фасад 1-12; фасад 12-1; фасад А-Г.

В наименовании фасада допускается указывать его расположение, например, «главный», «дворовый» и т.п.

5.5.16 Наименования изображений на чертежах не подчеркивают. Если документ выполнен на двух и более листах, то, при необходимости, в наименовании изображений в круглых скобках указывают номера листов, на которых эти изображения отмечены.

Пример - Разрез 2-2 (3),

где (3) — номер листа, на котором показана секущая плоскость разреза 2-2.

5.5.17 Схемы в составе проектной и рабочей документации выполняют согласно требованиям соответствующих стандартов СПДС, а в документации по сетям и системам электроснабжения, связи, автоматизации — с учетом положений стандартов ЕСКД седьмой группы (ГОСТ 2.701, ГОСТ 2.702 и др.).

Наименования схем приводят, как указано в [2] и в стандартах СПДС, содержащих требования к выполнению схем. Положения ГОСТ 2.701 в части кодов и обозначений схем не учитывают.

6 Правила выполнения спецификаций на чертежах

6.1 К схемам расположения элементов сборной конструкции, монолитной железобетонной конструкции, чертежам расположения технологического оборудования и/или трубопроводов, установок (блоков) технологического, санитарно-технического и другого оборудования, а также к другим чертежам составляют спецификации по форме 7 (см. приложение И).

При выполнении чертежей групповым методом составляют групповые спецификации по форме 8 (см. приложение И).

6.2 Спецификацию помещают, как правило, на листе чертежей, где изображены схемы, планы расположения оборудования и трубопроводов, планы установок. Спецификацию допускается выполнять на отдельных листах формата A4 в качестве последующих листов чертежей или в виде отдельного документа.

Групповую спецификацию по форме 8 при ее выполнении на отдельных листах или в виде отдельного документа размещают по длинной стороне листа формата A4 (см. приложение Ж).

6.3 Спецификации строительных изделий составляют по ГОСТ 21.501, спецификации металлопроката — по ГОСТ 21.502.

6.4 В электронных моделях спецификации и другие таблицы на чертежах допускается выполнять в рабочем пространстве электронной модели. В этом случае их выполняют на отдельном информационном уровне.

7 Правила внесения изменений

7.1 Общие положения

7.1.1 На основании положений настоящего раздела могут быть разработаны стандарты организаций, учитывающие особенности внесения изменений в ПД и ИМОС в зависимости от объема документации, условий документооборота и используемых САПР и СЭД.

7.1.2 Изменением документа, ранее переданного заказчику, следует считать любое исправление, исключение или добавление в него каких-либо данных без изменения обозначения этого документа.

Обозначение документа допускается изменять только в том случае, если разным документам ошибочно присвоены одинаковые обозначения или в обозначении документа допущена ошибка.

Внесение изменений в расчеты запрещено.

При необходимости должны быть выполнены новые расчеты (с другим обозначением) при сохранении ранее выполненных расчетов с соответствующим указанием об их замене.

7.1.3 Если изменение документа неприемлемо, то должен быть выпущен новый документ и новая ИМОС с новым обозначением. Прежнее обозначение должно быть сохранено.

В новом документе следует указать информацию (шифр) отмененного проектного документа, комплекта проектной или рабочей документации и/или ДЭ.

7.1.4 Любое изменение в документе или ИМОС, вызывающее какие-либо изменения в других документах и/или ИМОС, следует одновременно сопровождать внесением соответствующих изменений во все взаимосвязанные документы и ИМОС.

7.1.5 Изменения вносят в подлинник документа и в ИМОС.

7.1.6 Информацию о факте изменения документа, ИМОС указывают:

• на обложке, титульном листе, продолжении титульного листа (при наличии);

- в бумажных документах — в основной надписи этих документов и/или в таблицах регистрации изменений;

• в информационной модели объекта строительства — в наименовании ИМОС;
• в ДЭ — в реквизитной части этих документов;
• в графе «Примечание» документов и ведомостей, предназначенных для учета документов.

В новой (измененной) версии ДЭ в реквизитной части указывают данные только о последнем изменении.

Для текстовых документов, выполняемых без основных надписей, информацию о факте изменения документа указывают в нижнем колонтитуле листа по правилам, установленным в стандартах организаций.

7.2 Разрешение на внесение изменений

7.2.1 Изменение документа (в том числе его аннулирование) выполняют на основании разрешения на внесение изменений (далее — разрешение). Разрешение выполняют по формам 9 и 9а (см. приложение К) на бумажном носителе или как ДЭ.

Разрешение регистрируют в соответствии с ГОСТ Р 21.1003.

Примечание — Под аннулированием документа принимают отмену документа и изъятие его из обращения во всех сферах его действия.

7.2.2 Разрешение утверждает руководитель организации — разработчика документа или другое уполномоченное им должностное лицо.

Разрешение является основанием для получения подлинников документов и внесения в них изменений.

7.2.3 Подлинники разрешений на бумажном носителе хранят в архиве организации.

7.2.4 Изменения в каждый документ (например, основной комплект рабочих чертежей, спецификацию оборудования, изделий и материалов) вносят на основании отдельного разрешения.

В документы основного комплекта рабочих чертежей, оформленного отдельными документами, изменения вносят на основании одного общего разрешения.

Допускается составлять одно общее разрешение на изменения, вносимые одновременно в несколько документов, если изменения взаимосвязаны или одинаковы для всех изменяемых документов.

7.2.5 При внесении изменений в ДЭ разрешение допускается не оформлять, если в САПР и СЭД ведут учет и хранение версий документа и обеспечивают контроль доступа, исключающий возможность несанкционированного внесения изменений.

7.3 Внесение изменений

7.3.1 Изменения обозначают порядковыми номерами (1, 2, 3 и т.д.). Один порядковый номер изменения присваивают всем изменениям, которые вносят в документ по одному разрешению. Его указывают для всего документа, независимо от того, на скольких листах он выполнен.

Допускается обозначать изменения (версии) буквенно-цифровыми кодами по правилам, установленным в стандартах организаций.

7.3.2 При внесении изменений в подлинник ДЭ любое изменение индексируют как новую версию этого документа.

7.3.3 Изменения в документы вносят рукописным или автоматизированным способом.

Под автоматизированным способом понимают внесение изменений в проектный документ (или его отдельные листы) в электронном виде с использованием специальных программ, в том числе с последующим преобразованием в бумажную форму и заменой бумажного подлинника.

Рукописным способом изменения вносят, если нецелесообразно заменять бумажный подлинник документа или отдельные его листы. При этом должны быть внесены изменения в данные, хранящиеся в составе информационного обеспечения САПР и предназначенные для получения изменяемого документа.

7.3.4 Изменения в бумажные подлинники документов вносят:

• зачеркиванием;
• подчисткой (смывкой);
• закрашиванием белым цветом;
• введением новых данных;
• заменой листов или всего документа;
• введением новых дополнительных листов и/или документов;
• исключением отдельных листов документа.

При этом учитывают физическое состояние подлинника.

После внесения изменений подлинники должны быть пригодны для изготовления копий документации надлежащего качества способами репрографии.

7.3.5 Рукописным способом изменения вносят в бумажные подлинники документов в соответствии с правилами, приведенными в приложении Л.

7.3.6 При внесении изменений заменой листов изготовляют новые листы подлинника с учетом вносимых изменений.

Если заменяют или добавляют один или несколько листов подлинника, то на них сохраняют инвентарный номер, присвоенный подлиннику.

При замене всех листов подлинника ему присваивают новый инвентарный номер.

При замене всех листов подлинника на всех листах нового подлинника заполняют графу «Взам. инв. N» на поле для подшивки, в которой указывают инвентарный номер замененного подлинника.

7.3.7 Внесение изменений в ДЭ проводят путем выпуска новой версии документа с внесенными изменениями.

Допускается при визуализации на электронном средстве отображения измененные графические изображения или участки текста помечать вертикальной чертой «|» слева от измененного изображения или строки с указанием версии документа. Способы внесения изменений в ДЭ могут быть дополнительно регламентированы в стандартах организации.

7.3.8 Изменения в сметную документацию осуществляют автоматизированным способом с заменой всего документа.

7.3.9 При добавлении нового листа в бумажный текстовый документ, как правило, присваивают ему номер предыдущего листа с добавлением очередной строчной буквы русского алфавита или через точку арабской цифры, например, 3а или 3.1. При аннулировании листа документа нумерацию его последующих листов сохраняют.

В текстовых документах, содержащих в основном сплошной текст, при добавлении нового пункта (раздела, подраздела, подпункта), таблицы, иллюстрации, как правило, присваивают им номер предыдущего пункта (раздела, подраздела, подпункта), таблицы, иллюстрации с добавлением очередной строчной буквы русского алфавита; при исключении пункта (раздела, подраздела, подпункта), таблицы, иллюстрации сохраняют номера последующих пунктов (разделов, подразделов, подпунктов), таблиц, иллюстраций.

7.3.10 При изменении общего количества листов документа на его первом листе в основной надписи вносят соответствующие исправления в графу «Листов».

7.3.11 Данные об изменениях, внесенных в подлинник, указывают в таблице изменений, помещенной в основной надписи (при ее наличии), и/или в таблице регистрации изменений по форме 10 (см. приложение М) или в реквизитной части ДЭ.

В новой (измененной) версии ДЭ в таблице изменений указывают данные только о последнем изменении.

7.3.12 При внесении изменений в документы таблицу изменений заполняют на листах (листе):

• первом (заглавном) нового подлинника, изготовленном в целом взамен старого;
• измененных;
• выпущенных вместо замененных;
• добавленных вновь.

7.3.13 В таблице изменений в основной надписи указывают:

• в графе «Изм.» — порядковый номер изменения документа. При замене подлинника новым очередной порядковый номер проставляют, исходя из последнего номера изменения, указанного в замененном подлиннике;
• в графе «Кол. уч.» — количество изменяемых участков изображения на данном листе в пределах очередного изменения. При замене листа в графе ставят прочерк;
• в графе «Лист» на листах, выпущенных вместо замененных, — «Зам.», на листах, добавленных вновь, — «Нов.».

При замене всех листов подлинника: при рукописном внесении изменений на первом (заглавном) листе указывают «Все» (при этом таблицу изменений на других листах этого подлинника не заполняют); при автоматизированном способе внесения изменений таблицу изменений заполняют на каждом листе, при этом в графе «Лист» указывают «Зам.».

В остальных случаях в графе «Лист» ставят прочерк;

• в графе «N док.» — обозначение разрешения;
• в графе «Подп.» — подпись лица, ответственного за правильность внесения изменения. При замене всех листов бумажного подлинника текстового документа автоматизированным способом подпись проставляют только на первом (заглавном) листе. Подпись нормоконтролера проставляют на поле для подшивки листа (кроме листов, выпущенных вместо замененных и новых);
• в графе «Дата» — дату внесения изменения.

7.3.14 В таблице регистрации изменений по форме 10 рекомендуется приводить данные об изменениях в текстовых документах и в ИМОС.

Если таблицу регистрации изменений выполняют для текстового документа с основными надписями, таблицы изменений в основных надписях также заполняют.

7.3.15 При замене листов документов, оформленных основными надписями по формам 3 - 5, листы, выпущенные вместо замененных, подписывают в графах 10 — 13 основных надписей в соответствии с порядком, предусмотренным для вновь разработанных листов.

7.3.16 При аннулировании или замене листов документа на бумажном носителе на всех аннулированных и замененных листах подлинника документа проставляют штамп «Аннулирован (заменен)» по форме, приведенной в ГОСТ Р 21.1003-2009 (приложение Г), который заполняют согласно указаниям, приведенным там же.

Под аннулированием документа следует понимать отмену документа и изъятие из обращения во всех сферах его действия.

Информацию об аннулировании или замене ДЭ помещают в реквизитной части документа.

7.4 Особенности внесения изменений в проектную документацию

7.4.1 Изменения в текстовые и графические документы разделов и подразделов ПД вносят в соответствии с 7.1 - 7.3 с учетом положений 7.4.2 - 7.4.7.

Изменения в документы вносят самостоятельно в пределах каждого документа независимо от их комплектации.

7.4.2 Изменения в бумажные подлинники ПД вносят, как правило, автоматизированным способом, а в ПД, выполненную в виде ДЭ, — в соответствии с 7.3.7.

7.4.3 При проведении экспертизы ПД допускается вносить изменения в оперативном порядке на основании журнала изменений (см. приложение Н) с последующим выпуском разрешения.

Возможность применения указанного допущения в каждом конкретном случае определяют по согласованию с органом экспертизы.

7.4.4 При внесении изменений в листы графической части раздела (подраздела) в графе «Примечание» ведомости графической части указывают:

а) при изменении листов при внесении первого изменения — «Изм. 1», последующих изменений — дополнительно очередные номера изменений, отделяя их от предыдущих точкой с запятой.

Пример - Изм. 1; 2;

б) при замене листов при номере изменения — «(Зам.)».

Пример - Изм. 1; 2 (Зам.);

в) при исключении (аннулировании) листов при номере изменения — «(Аннул.)».

Пример - Изм. 1 (Аннул.);

г) при введении дополнительных листов при номере изменения — «(Нов.)».

Пример - Изм. 1 (Нов.).

7.4.5 При внесении изменений в документы графической части вносят исправления в ведомость документов графической части. При внесении изменения в наименование ИМОС — исправление вносят в имени файла ИМОС.

При внесении первого изменения наименования файла ИМОС — вносят номер «Изм. 1», для последующих изменений вносят дополнительно очередные номера изменений, отделяя их от предыдущих точкой с запятой.

7.4.6 Внесение изменений в ПД следует сопровождать внесением исправлений в содержание тома, выполняемого согласно 8.1.5.

7.4.7 При выполнении дополнительных томов ПД, а также при изменении наименований или аннулировании томов, или внесении изменений в ИМОС вносят исправления в ведомость «Состав проектной документации».

7.5 Особенности внесения изменений в рабочую документацию

7.5.1 Изменения в рабочую документацию вносят в соответствии с 7.1 - 7.3 с учетом положений 7.5.2 - 7.5.8.

7.5.2 При внесении изменений в листы основного комплекта рабочих чертежей в ведомости рабочих чертежей этого комплекта в графе «Примечание» указывают сведения в соответствии с 7.4.4 [перечисления а) - г)].

В случае замены листов общих данных в ведомости рабочих чертежей этого комплекта допускается приводить сведения только о последнем изменении листов основного комплекта.

При автоматизированном способе внесения изменений таблицу изменений заполняют на каждом листе, при этом в графе «Лист» указывают «Зам.» (так как происходит замена всех листов).

7.5.3 Если в основной комплект рабочих чертежей включают дополнительные листы, то им присваивают очередные порядковые номера и записывают в продолжение ведомости рабочих чертежей соответствующего основного комплекта.

Если при внесении изменений в бумажный подлинник для записи дополнительных листов в ведомости рабочих чертежей недостаточно места, продолжение ведомости переносят на первый из дополнительных листов основного комплекта. При этом в конце ведомости рабочих чертежей, помещенной в «Общих данных», делают запись: «Продолжение ведомости см. на листе (номер листа)», а над ведомостью на дополнительном листе помещают заголовок: «Ведомость рабочих чертежей основного комплекта (продолжение)».

При изменении наименований листов вносят соответствующие исправления в графу «Наименование».

При внесении изменений рукописным способом номера и наименования аннулированных листов в ведомости рабочих чертежей зачеркивают, автоматизированным способом — графу «Наименование» для аннулированных листов не заполняют.

7.5.4 При внесении изменений в документы основного комплекта, оформленного отдельными документами, вносят соответствующие исправления в ведомость документов основного комплекта рабочих чертежей.

При внесении изменений в основной комплект, оформленный как единый документ, номер изменения присваивают всему комплекту рабочей документации.

При внесении изменений в комплект рабочей документации, оформленный отдельными документами, номер изменения присваивают только тому документу, который требует изменения и документу «общие данные».

7.5.5 При выполнении дополнительных и аннулировании ранее выполненных прилагаемых документов вносят исправления в раздел «Прилагаемые документы» ведомости ссылочных и прилагаемых документов соответствующего основного комплекта рабочих чертежей.

В графе «Примечание» ведомости ссылочных и прилагаемых документов приводят номер изменения основного комплекта, при котором в ведомости был записан дополнительный вновь разработанный документ или аннулирован ранее выполненный прилагаемый документ.

При замене в рабочих чертежах ссылочных документов (см. 4.2.8) вносят исправления в соответствующий раздел ведомости ссылочных и прилагаемых документов.

Внесение изменений в прилагаемые документы (кроме расчетов и сметной документации) не отражают в основном комплекте рабочих чертежей, к которому они приложены, а информацию об этих изменениях предоставляют заказчику отдельно.

7.5.6 При выполнении дополнительных и аннулировании ранее выполненных документов основного комплекта рабочих чертежей, оформленного отдельными документами, вносят соответствующие исправления в ведомость основного комплекта рабочих чертежей.

В графе «Примечание» ведомости основных комплектов рабочих чертежей приводят номер изменения (версии) основного комплекта (в котором помещена ведомость), при котором в ведомости был записан дополнительный основной комплект или внесена запись об аннулировании ранее выполненного основного комплекта.

7.5.7 В связи с внесением изменений в листы основного комплекта и прилагаемые документы в таблицах изменений на листах общих данных исправления, внесенные рукописным способом, в ведомости общих данных не учитывают как участки изменений в соответствии с Л.3.

7.5.8 Копии листов (измененных, дополнительных и выпущенных вместо замененных листов) рабочей документации на бумажном носителе направляют организациям, которым ранее были направлены копии документов, одновременно с копиями листов общих данных соответствующего основного комплекта рабочих чертежей, уточненных в соответствии с 7.5.2 - 7.5.6.

Информацию о внесенных изменениях с сопроводительным документом направляют заказчику. В сопроводительном документе целесообразно указать о необходимости аннулирования ранее направленных соответствующих копий.

Основные комплекты рабочих чертежей, содержащие все актуальные чертежи (как с изменениями, так и без изменений), могут быть направлены организациям, при необходимости. В этом случае, после получения актуального комплекта все ранее полученные принимающей стороной комплекты рабочих чертежей с тем же шифром должны быть аннулированы.

Новые версии документов с внесенными изменениями (см. 7.3.7) направляют организациям в электронном виде.

7.5.9 При внесении изменений в наименование ИМОС, в имени файла ИМОС указывают сведения в соответствии с 7.4.7.

8 Комплектование документации

8.1 Комплектование бумажной документации

8.1.1 Для хранения в архиве и передачи другим организациям копии текстовых и графических материалов ПД на бумажном носителе брошюруют в тома, сложенными на формат A4 (см. ГОСТ 2.301), как правило, в переплеты с прозрачной пластиковой обложкой.

8.1.2 Текстовые и графические материалы, включаемые в том ПД, в общем случае комплектуют в следующем порядке:

• титульный лист (см. приложения П, Р);
• содержание;
• ведомость «Состав проектной документации» (см. приложение С);
• текстовая часть;
• графическая часть (чертежи и схемы).

Примечание - Допускается не включать ведомость «Состав проектной документации» в состав каждого тома, а комплектовать ее отдельным томом.

Если документацию брошюруют в переплет без прозрачной обложки, том дополнительно оформляют обложкой по форме 14 (см. приложение Т) или этикеткой.

Для тома, выпускаемого в виде отдельного комплекта документов, содержание тома следует включать в комплект, как отдельный ДЭ. Отдельный комплект допускается выполнить как автоматизированный отчет, содержащий реквизиты документов, входящих в него, с данными о количественном составе.

8.1.3 Количество листов, включаемых в том, определяют из необходимости обеспечения удобства работы, как правило, не более 300 листов формата A4 или эквивалентного количества листов других форматов.

8.1.4 Для приведения подписей лиц, ответственных за разработку, согласование и утверждение материалов ПД, к каждому тому выполняют титульный лист по форме 12 (см. приложение П). При большом количестве подписей согласующих лиц допускается выпускать продолжение титульного листа с полями 9 — 11, при этом, в верхнем правом углу указывают: «Продолжение титульного листа».

Титульные листы томов проектной документации в полях 9 — 11 оформляют подписями руководителя или главного инженера организации и лица, ответственного за подготовку ПД.

Пример выполнения титульного листа приведен на рисунке Р.1.

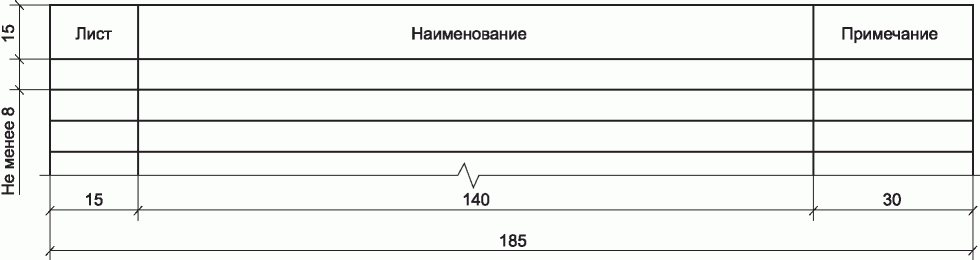

8.1.5 При комплектовании в томе двух и более документов содержание выполняют по форме 2 (см. приложение Б) на листах формата A4. Документы в содержании записывают в последовательности их комплектования в том (включая содержание тома). Номер изменения содержания тома соответствует номеру изменения тома.

В графах содержания указывают:

• в графе «Обозначение» — обозначение документа;
• в графе «Наименование» — наименование документа в полном соответствии с наименованием, указанным в основной надписи или на титульном листе;
• в графе «Примечание» — дополнительные сведения, например, количество листов и номер изменения документа, включенного в том.

В конце содержания приводят общее количество листов документов, включенных в том.

Первый лист содержания тома оформляют основной надписью по форме 5 (см. приложение Е), последующие — по форме 6 (см. приложение Е). Содержанию присваивают обозначение, состоящее из обозначения тома и через дефис шифра «С».

Пример - 2345-ПЗУ2-С; 2345-ИОС4.1.2-С.

В графе 5 основной надписи указывают «Содержание тома» и далее — номер соответствующего тома.

Номер изменения содержания тома соответствует номеру изменения тома.

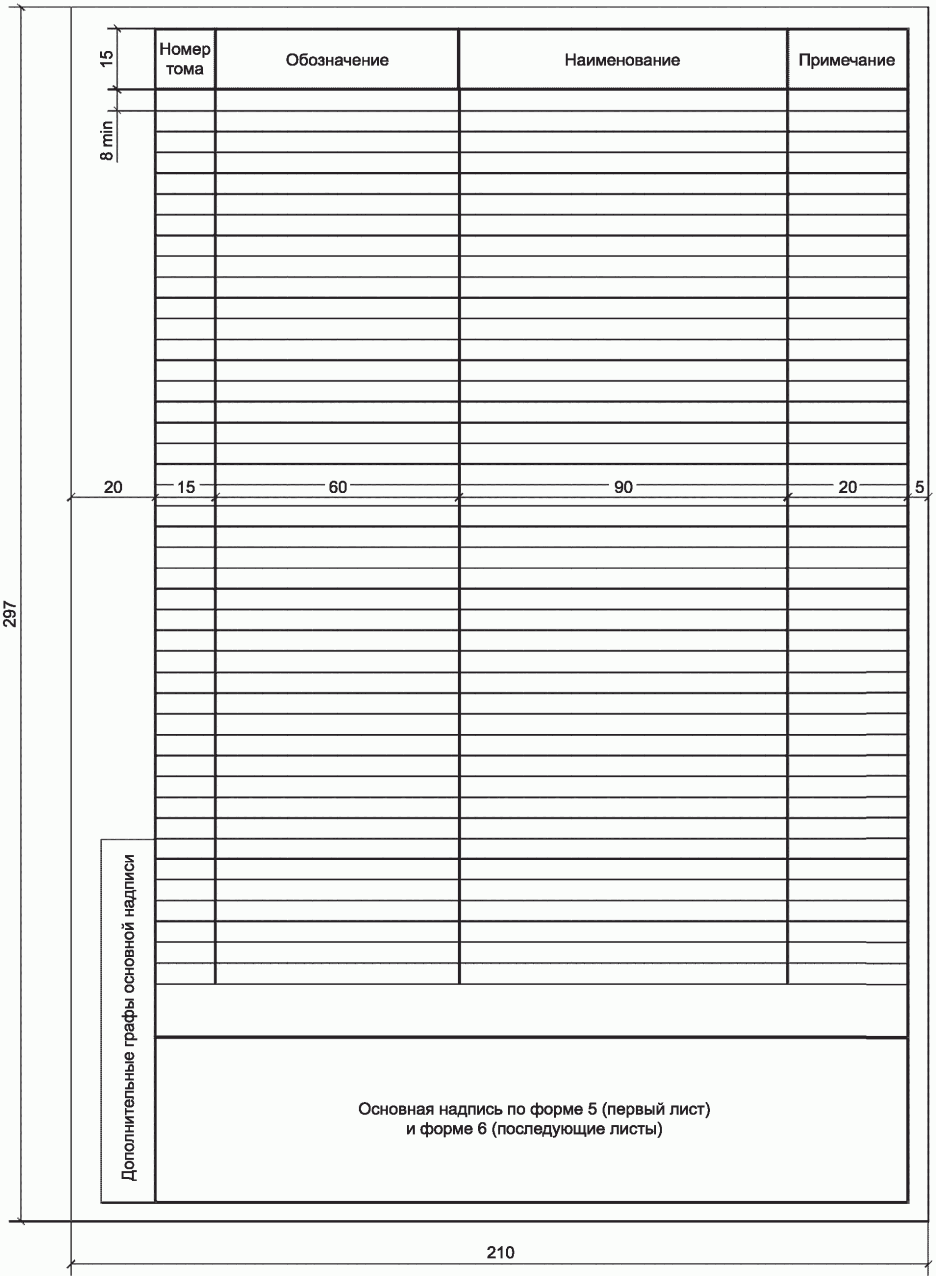

8.1.6 Состав ПД выполняют в виде ведомости по форме 13 (см. приложение С) на листах формата A4.

В ведомости приводят последовательный перечень томов ПД.

Первый (заглавный) лист ведомости оформляют основной надписью по форме 5 (см. приложение Е), последующие — по форме 6 (см. приложение Е).

Составу ПД присваивают обозначение, состоящее из базового обозначения ПД и через дефис шифра «СП».

Пример - 2345-СП.

При комплектовании ведомости в отдельный том ее оформляют титульным листом в соответствии с 8.1.4.

8.1.7 Копии документов рабочей документации в бумажной форме хранят в архиве или передают другим организациям как россыпью (полистно), так и вложенными в папки или сброшюрованными в тома или альбомы.

При хранении или передаче россыпью (полистно) копии складывают на формат A4.

Копии документов рабочей документации помещают в папки полистно, сложенными на формат A4 или A3, как правило, отдельно по основным комплектам рабочих чертежей с учетом 8.1.3 и требований стандартов СПДС к отдельным видам документов рабочей документации.

При необходимости копии документов брошюруют в тома в соответствии с 8.1.1 или в альбомы, сложенными на формат A3.

Каждую папку или том с рабочей документацией оформляют обложкой по форме 14 (см. приложение Т) или этикеткой.

При большом количестве листов документа его разделяют на части и комплектуют в несколько папок (томов, альбомов). На обложках или этикетках папок (томов, альбомов) указывают номер данной части и общее количество частей.

При комплектовании в папке, томе или альбоме двух и более документов выполняют содержание папки (тома, альбома) в соответствии с 8.1.5.

8.2 Комплектование электронной документации

Наименование zip-архива или папки должно соответствовать обозначению и/или наименованию объекта строительства.

8.2.2 ПДЭ состоит:

Наименование раздела проектной документации	Шифр раздела
Пояснительная записка	ПЗ
Схема планировочной организации земельного участка	ПЗУ
Объемно-планировочные и архитектурные решения	АР
Конструктивные решения	КР
Сведения об инженерном оборудовании, о сетях и системах инженерно-технического обеспечения	ИОС
Технологические решения	ТР
Проект организации строительства Проект организации строительства линейного объекта	ПОС
Мероприятия по охране окружающей среды	ООС
Мероприятия по обеспечению пожарной безопасности	ПБ
Мероприятия по обеспечению доступа инвалидов	ОДИ
Требования к обеспечению безопасной эксплуатации объекта капитального строительства Требования к обеспечению безопасной эксплуатации линейного объекта	ТБЭ
Смета на строительство, реконструкцию, капитальный ремонт, снос объекта капитального строительства	СМ
Проект полосы отвода	ППО
Технологические и конструктивные решения линейного объекта. Искусственные сооружения	ТКР
Здания, строения и сооружения, входящие в инфраструктуру линейного объекта	ИЛО
Иная документация в случаях, предусмотренных законодательными и иными нормативными правовыми актами Российской Федерации, в том числе:	ГОЧС
- перечень мероприятий по гражданской обороне, мероприятий по предупреждению чрезвычайных ситуаций природного и техногенного характера, мероприятий по противодействию терроризму
- декларация промышленной безопасности опасных производственных объектов	ДПБ
- декларация безопасности гидротехнических сооружений	ДБГ
Организация работ по содержанию автомобильной дороги	ОСД
Организация дорожного движения	ОДД
Мероприятия по обеспечению сохранности объекта культурного наследия	МОСОКН
Мероприятия по рекультивации и консервации земель	МРКЗ
Мероприятия по лесовосстановлению, лесоразведению или по освоению лесов	МВРОЛ
Мероприятия по сносу объектов	МСО
Мероприятия по благоустройству территорий	МБТ
Примечания 1 Номера разделов ПД присваивают согласно [[2]](#p101500). 2 При необходимости шифры разделов ПД допускается обозначать буквами латинского алфавита в соответствии с правилами, установленными в стандартах организаций.

МАРКИ ОСНОВНЫХ КОМПЛЕКТОВ РАБОЧИХ ЧЕРТЕЖЕЙ		Таблица В.1
	Наименование основного комплекта рабочих чертежей	Марка
Примечание	Генеральный план и сооружения транспорта	ГТ
При объединении рабочих чертежей генерального плана и сооружений транспорта	Генеральный план	ГП
-	Автомобильные дороги	АД
-	Железнодорожные пути	ПЖ
-	Сооружения транспорта	ТР
При объединении рабочих чертежей автомобильных, железных и других дорог	Архитектурно-строительные решения	АС
При объединении рабочих чертежей архитектурных и конструктивных решений (кроме КМ)	Архитектурные решения	АР
-	Интерьеры	АИ
Рабочие чертежи могут быть объединены с основным комплектом марки АР или АС	Конструкции железобетонные	КЖ
-	Конструкции металлические	КМ
-	Конструкции металлические деталировочные	КМД
-	Конструкции деревянные	КД
-	Конструкции деревянные деталировочные	КДД
-	Гидротехнические решения	ГР
-	Антикоррозионная защита конструкций зданий, сооружений	АЗ
-	Электроснабжение	ЭС
-	Наружное электроосвещение	ЭН
-	Электрическое освещение (внутреннее)	ЭО
-	Силовое электрооборудование и электрическое освещение (внутреннее)	ЭОМ
При объединении рабочих чертежей силового электрооборудования и электрического освещения (внутреннего)	Линии электропередачи воздушные	ЭВ
-	Линии электропередачи кабельные	ЭК
-	Наружные сети водоснабжения	НВ
-	Наружные сети канализации	НК
-	Наружные сети водоснабжения и канализации	НВК
При объединении рабочих чертежей наружных сетей водоснабжения и канализации	Внутренние системы водоснабжения и канализации	ВК
-	Системы пожаротушения и огнезащита	СПО
-	Отопление, вентиляция и кондиционирование	ВС
-	Воздухоснабжение	ВС
-	Пылеудаление	ПУ
-	Холодоснабжение	ХС
-	Тепломеханические решения	ТМ
Котельных, ТЭЦ и т.п.	Тепломеханические решения тепловых сетей	ТС
-	Проводные средства связи <*>	-
Наименования основных комплектов и обозначения марок принимают по ГОСТ Р 21.703-2020 (приложение А)	Радиосвязь, радиовещание и телевидение	РТ
-	Пожарная сигнализация	ПС
-	Охранная сигнализация	ОС
-	Наружные газопроводы	ГСН
-	Газоснабжение (внутренние устройства)	ГСВ
-	Технология производства	ТХ
-	Технологические коммуникации	ТК
При объединении рабочих чертежей всех технологических коммуникаций	Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов	АЗО
-	Тепловая изоляция оборудования и трубопроводов	ТИ
-	Автоматизация комплексная	АК
При объединении рабочих чертежей автоматизации различных технологических процессов и инженерных систем	Автоматизация <*>	-
Наименования основных комплектов и обозначения марок принимают по ГОСТ 21.408-2013 (приложение А)	Гидромелиоративные линейные сооружения <*>	-
Наименования основных комплектов и обозначения марок принимают по ГОСТ 21.709-2019 (приложение А) Системы молниезащиты и заземления СМЗ - <*> Приведены общие наименования объектов.

Примечания

1 При необходимости могут быть назначены дополнительные марки основных комплектов рабочих чертежей. При этом в марку допускается включать не более трех прописных букв русского алфавита, соответствующих, как правило, начальным буквам наименования основного комплекта рабочих чертежей.

2 При необходимости марки основных комплектов рабочих чертежей допускается обозначать буквами латинского алфавита или цифровыми кодами в соответствии с правилами, установленными в стандартах организаций.

Обозначение и наименование стандарта	Условия применения стандарта
ГОСТ 2.004 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ	-
ГОСТ 2.052 Единая система конструкторской документации. Электронная модель изделия. Общие положения	-
ГОСТ 2.113 Единая система конструкторской документации. Групповые и базовые конструкторские документы	С учетом положений ГОСТ 21.501
ГОСТ 2.114 Единая система конструкторской документации. Технические условия	С учетом положений 5.2.1, 5.2.2, 5.2.5 - 5.2.7 и раздела 8 настоящего стандарта. ГОСТ 2.114-2016 (пункт 4.6) не учитывают
ГОСТ 2.301 Единая система конструкторской документации. Форматы	С учетом требований соответствующих стандартов СПДС
ГОСТ 2.302 Единая система конструкторской документации. Масштабы	С учетом положений 5.1.6 настоящего стандарта и стандартов СПДС классификационных групп 4 — 7
ГОСТ 2.303 Единая система конструкторской документации. Линии	С учетом положений 5.1.3 настоящего стандарта
ГОСТ 2.304 Единая система конструкторской документации. Шрифты чертежные	С учетом положений 5.1.5 настоящего стандарта
ГОСТ 2.305 Единая система конструкторской документации. Изображения — виды, разрезы, сечения	С учетом положений 5.5 настоящего стандарта
ГОСТ 2.306 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах	С учетом положений ГОСТ 21.201-2011 (таблица 12) и ГОСТ Р 21.302-2021 (раздел 7)
ГОСТ 2.307 Единая система конструкторской документации. Нанесение размеров и предельных отклонений	С учетом положений 5.4.1 - 5.4.4 настоящего стандарта
ГОСТ 2.309 Единая система конструкторской документации. Обозначения шероховатости поверхностей	-
ГОСТ 2.310 Единая система конструкторской документации. Нанесение на чертежах обозначений покрытий, термической и других видов обработки, в том числе с использованием аддитивного производства	-
ГОСТ 2.311 Единая система конструкторской документации. Изображение резьбы	-
ГОСТ 2.312 Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений	-
ГОСТ 2.313 Единая система конструкторской документации. Условные изображения и обозначения неразъемных соединений	-
ГОСТ 2.314 Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий	-
ГОСТ 2.315 Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей	-
ГОСТ 2.317 Единая система конструкторской документации. Аксонометрические проекции	-
ГОСТ 2.410 Единая система конструкторской документации. Правила выполнения чертежей металлических конструкций	-
ГОСТ 2.501 Единая система конструкторской документации. Правила учета и хранения	-
ГОСТ 2.512 Единая система конструкторской документации. Правила выполнения пакета данных для передачи электронных конструкторских документов. Общие положения	-
ГОСТ Р 2.005 Единая система конструкторской документации. Термины и определения	-
ГОСТ Р 2.051 Единая система конструкторской документации. Электронная конструкторская документация. Основные положения	-
ГОСТ Р 2.058 Единая система конструкторской документации. Правила выполнения реквизитной части электронных конструкторских документов	-
ГОСТ Р 2.101 Единая система конструкторской документации. Виды изделий	-
ГОСТ Р 2.102 Единая система конструкторской документации. Виды и комплектность конструкторских документов	С учетом положений ГОСТ 21.501, относящихся к выполнению чертежей строительных изделий
ГОСТ Р 2.105 Единая система конструкторской документации. Общие требования к текстовым документам	С учетом положений разделов 4, 5 и 8 настоящего стандарта
ГОСТ Р 2.109 Единая система конструкторской документации. Основные требования к чертежам	С учетом положений ГОСТ 21.501
ГОСТ Р 2.308 Единая система конструкторской документации. Допуски формы и расположения поверхностей. Правила выполнения	С учетом положений ГОСТ 21.113
ГОСТ Р 2.316 Единая система конструкторской документации. Надписи, технические требования и таблицы в графических документах. Правила выполнения	С учетом положений 5.4.5 - 5.4.7 настоящего стандарта
ГОСТ Р 21.302 Система проектной документации для строительства. Правила выполнения отчетной технической документации по инженерным изысканиям	-
Примечание — Условия применения стандартов ЕСКД классификационной группы 7 определены стандартами СПДС, в которых приведены ссылки на эти стандарты.

Таблица Д.1

Полное наименование	Сокращение	Полное наименование	Сокращение
Автомобильная дорога	а. д.	Оборудование	оборуд.
Альбом	Альб. (ц)	Общий	общ.
Аннулирован	Аннул.	Отметка	отм. (ц)
Антисейсмический шов	а. с. ш. (и)	Помещение	пом. (ц)
Архитектор	Арх. (о)	Раздел	разд. (ц)
Асфальтобетон	асф.бет.	Размер	разм. (ц)
Бетон, бетонный	бет.	Расчетная нагрузка	расч. нагр.
Вентиляционная камера	венткамера	Руководитель проекта	Рук. пр. (о)
Вместимость	Вмест. (ц, т)	Руководитель группы	Рук. гр. (о)
Выпуск	Вып. (ц)	Санитарно-технический	сан. техн.
Главный инженер	Гл. инж. (о)	Санитарный узел	сан. узел
Главный инженер (архитектор) проекта	ГИП (ГАП) (о)	Сборный	сб.
Главный специалист	Гл. спец. (о)	Сектор	сек. (ц)
Группа	гр. (т, о)	Скважина	скв. (ц)
Деформационный шов	д. ш. (и)	Снеговой	снег.
Диаметр	диам.	Технологический	технол.
Директор	Дир. (о)	Техник	Техн. (о)
Документ	док. (т, о)	Типовой	тип.
Допускаемый	допуск.	Труба	тр.
Железная дорога	ж. д.	Уровень головки рельса	ур. г. р. (и)
Железнодорожный	ж.-д.	Уровень грунтовых (подземных) вод	УГВ (и)
Железобетон, железобетонный	ж. б.	Уровень земли	ур. з. (и)
Заведующий	Зав. (о)	Уровень чистого пола	УЧП (и)
Заместитель	Зам. (о)	Участок	уч. (и, ц)
Изоляция, изоляционный	изол.	Фундаментный	фунд.
Институт	Ин-т (о)	Цемент, цементный	цем.
Конструкция	констр.	Цементобетон	цем.бет.
Коэффициент	коэф.	Часть	Ч. (ц)
Коэффициент полезного действия	КПД	Шаг	ш. (ц, т)
Лестница, лестничный	лестн.	Штукатурка	штукат.
Мастерская (в проектных организациях)	Маст. (о)	Электрический	эл.
Материалы	мат-лы (т)	Элемент	эл-т (и, т)
Монтажный	монт.	Этаж	эт. (ц)
Нормативная нагрузка	норм. нагр.
Примечания 1 Сокращения, отмеченные знаком (о), применяют только в основной надписи; (т) — в таблицах; (ц) — с цифрами или шифрами; (и) — на графических изображениях. 2 Сокращения слов, указанные в настоящей таблице и ГОСТ Р 2.316, допускается использовать в текстовых документах, содержащих текст, разбитый на графы.

Приложение Е (обязательное)

ОСНОВНЫЕ НАДПИСИ И ДОПОЛНИТЕЛЬНЫЕ ГРАФЫ К НИМ

Форма 3

Основная надпись и дополнительные графы к ней для листов основных комплектов рабочих чертежей, первых листов текстовых документов, выпускаемых без титульного листа, графических документов ПД и графических документов по инженерным изысканиям

Примечание - Для графических документов по инженерным изысканиям запись «Н. контр.» («Нормоконтроль») в основной надписи допускается не выполнять.

Форма 4

Основная надпись и дополнительные графы к ней для чертежей строительных изделий (первый лист)

Форма 5

Основная надпись и дополнительные графы к ней для эскизных чертежей общих видов нетиповых изделий (первый лист), всех видов текстовых документов (заглавный лист)

Примечание — Основную надпись по форме 5 допускается использовать для графических документов по инженерным изысканиям, не используемым в проектировании в качестве графической основы.

Форма 6

Основная надпись и дополнительные графы к ней для чертежей строительных изделий, эскизных чертежей общих видов нетиповых изделий и всех видов текстовых документов (последующие листы)

Примечание — Основную надпись по форме 6 допускается использовать для последующих листов графических документов по инженерным изысканиям, не используемых в проектировании в качестве графической основы.

В графах основной надписи и дополнительных графах к ней (номера граф указаны в скобках) приводят:

• в графе 1 — обозначение документа, в том числе текстового или графического документа раздела, подраздела ПД, основного комплекта рабочих чертежей, чертежа изделия и т.п.;
• в графе 2 — наименование предприятия и при необходимости его части (комплекса); жилищно-гражданского комплекса или другого объекта строительства, в состав которого входит здание (сооружение), или наименование микрорайона, этап строительства — в документации, разрабатываемой для отдельных этапов строительства объекта капитального строительства;
• в графе 3 — наименование здания (сооружения). Для документов, разрабатываемых для осуществления реконструкции, капитального ремонта, сноса, технического перевооружения здания (сооружения) указывают соответствующий вид строительства.

В документах общеплощадочных видов работ графу не заполняют;

• в графе 4 — наименование изображений, помещенных на данном листе, в соответствии с их наименованием на чертеже. Если на листе помещено одно изображение, допускается его наименование приводить только в графе 4.

Наименования спецификаций и других таблиц, а также текстовых указаний, относящихся к изображениям, в графе 4 не указывают (кроме случаев, когда спецификации или таблицы выполнены на отдельных листах).

На листе (листах) общих данных по рабочим чертежам в графе 4 записывают «Общие данные».

В случае, предусмотренном в 5.2.3, в графе 4 приводят наименование документа или нетипового изделия;

• в графе 5 — наименование изделия и/или наименование документа;
• в графе 6 — условное обозначение вида документации: ОИ — для обоснования инвестиций, П — для ПД, Р — для рабочей документации, И — для отчетной документации по результатам инженерных изысканий.

Для других видов документации графу не заполняют или приводят условные обозначения, установленные в стандартах организации;

• в графе 7 — порядковый номер листа документа. На документах, состоящих из одного листа, графу не заполняют;
• в графе 8 — общее количество листов документа. Графу заполняют только на первом листе;
• в графе 9 — наименование или код по ОК 007 организации, разработавшей документ;
• в графе 10 — характер работы, выполняемой лицом, подписывающим документ, в соответствии с формами 3 - 5. В свободных строках по усмотрению проектной организации приводят должности специалистов и руководителей, ответственных за разработку и проверку документа. В строке под записью «Разработал» вместо должности допускается приводить запись «Проверил».

В нижней строке приводят должность лица, утвердившего документ, например, главного инженера (архитектора) проекта, начальника отдела или другого ответственного за данный документ (лист) должностного лица;

• в графе 11 — фамилии лиц, подписывающих документ;
• в графе 12 — подписи лиц, фамилии которых указаны в графе 11; наличие иных подписей должностных лиц в основной надписи регламентируют стандартом проектной организации.

Подписи лиц, разработавших данный документ и ответственных за нормоконтроль, обязательны.

Подписи лица, ответственного за подготовку проектной или рабочей документации [главного инженера (архитектора) проекта], обязательны на листах общих данных по рабочим чертежам, наиболее значимых листах графической части ПД и рабочих чертежей.

Если необходимо согласование документа (или листа), то подписи должностных лиц, согласовывающих документ (или конкретный лист), размещают в графах на поле для подшивки листа;

• в графе 13 — дату подписания документа;
• в графах 14 — 19 — сведения об изменениях, которые заполняют в соответствии с 7.3.13;
• в графе 20 — инвентарный номер подлинника;
• в графе 21 — подпись лица, принявшего подлинник на хранение, и дату приемки;
• в графе — 22 — инвентарный номер подлинника документа, взамен которого выпущен новый подлинник;
• в графе 23 — обозначение материала детали (графу заполняют только на чертежах деталей);
• в графе 24 — массу изделия, изображенного на чертеже, в килограммах без указания единицы массы. Массу изделия в других единицах массы приводят с указанием единицы массы.

Пример - 2,4 т;

• в графе 25 — масштаб (проставляют в соответствии с ГОСТ 2.302);
• в графе 26 — обозначение формата листа по ГОСТ 2.301. Для ДЭ указывают формат листа, на котором изображение будет соответствовать установленному масштабу;
• в графе 27 — краткое наименование организации-заказчика (застройщика или технического заказчика).

Примечания

1 Все реквизиты основной надписи и дополнительных граф к ней и/или их атрибуты, значение которых — подпись, в ДЭ выполняют в виде ЭП.

2 В графах 13, 19, 21 при указании календарной даты на бумажном носителе год указывают двумя последними цифрами, например 06.02.19.

3 Графы, указанные штриховой линией, вводят при необходимости.

4 Графы «Согласовано» (10 — 13), расположенные на поле для подшивки, приводят на первом листе документа, а также на других листах, требующих отдельного согласования. Если согласующих подписей больше двух, графы продолжают выше.

Приложение Ж (справочное)

РАСПОЛОЖЕНИЕ ОСНОВНОЙ НАДПИСИ, ДОПОЛНИТЕЛЬНЫХ ГРАФ К НЕЙ И РАЗМЕРЫ РАМОК НА ЛИСТАХ

а) Для формата A4 при расположении основной надписи по короткой стороне листа	б) Для формата больше A4 при расположении основной надписи по длинной стороне листа
в) Для формата A4 при расположении основной надписи по длинной стороне листа	г) Для формата больше A4 при расположении основной надписи по короткой стороне листа

Примечание - В скобках указан допускаемый размер нижней рамки.

1 — внешняя рамка листа; 2 — внутренняя рамка листа; 3 — основная надпись; 4 — дополнительные графы; 5 — рабочее поле листа; 6 — поле для подшивки

Рисунок Ж.1 — Места размещения на листах основных надписей, дополнительных граф к ним и размеры рамок

Приложение И (обязательное)

СПЕЦИФИКАЦИИ

Форма 7

Спецификация

Форма 8

Групповая спецификация

И.1 В спецификациях указывают:

• в графе «Поз.» — позиции (марки) элементов конструкций, установок;
• в графе «Обозначение» — обозначение основных документов на записываемые в спецификацию элементы конструкций, оборудование, изделия: обозначения рабочих чертежей строительных изделий; обозначения стандартов (технических условий) на элементы конструкций и строительные изделия и рабочих чертежей типовых изделий и конструкций, примененных в качестве ссылочных документов;
• в графе «Наименование» — наименование элементов конструкций, оборудования, изделий, материалов и их обозначения (марки), а также при необходимости технические характеристики оборудования и изделий. Допускается на группу одноименных элементов указывать наименование один раз и подчеркивать его.

В спецификацию записывают материалы, непосредственно входящие в специфицируемую конструкцию, изделие и т.п.

При записи материалов указывают их условные обозначения, установленные в стандартах (технических условиях), включая обозначения стандартов (технических условий).

В спецификации, выполненной в электронном виде, горизонтальную черту, входящую в обозначение материалов (проката, труб и т.п.), допускается заменять на косую черту (/);

• в графе «Кол.» формы 7 - количество элементов. Для материалов указывают их количество с единицей измерения (м2, м3). Количество материалов (в м2, м3) допускается указывать в графе «Примечание», при этом графу «Кол.» не заполняют.

В графе «Кол.» формы 8 вместо многоточия записывают «по схеме», «на этаж» и т.п., а ниже — порядковые номера схем расположения или этажей;

• в графе «Масса ед., кг» — массу в килограммах. Массу допускается приводить в тоннах, но с указанием единицы массы;
• в графе «Примечание» — дополнительные сведения, например, единицу массы.

И.2 Размеры граф спецификации по усмотрению разработчика при необходимости могут быть изменены.

И.3 Спецификацию делят на разделы и подразделы согласно требованиям соответствующих стандартов СПДС. Наименование каждого раздела и подраздела указывают в виде заголовка в графе «Наименование» и подчеркивают.

Приложение К (рекомендуемое)

РАЗРЕШЕНИЕ НА ВНЕСЕНИЕ ИЗМЕНЕНИЙ

К.1 Разрешение на внесение изменений выполняют по форме 9 (первый лист) и по форме 9а (последующие листы).

Форма 9

Разрешение на внесение изменений

Форма 9а

Разрешение на внесение изменений

Примечания

1 Для последующих листов разрешения допускается использовать форму 9.

2 Форму допускается дополнять графами для идентификации разрешения в электронном виде. Расположение и размеры граф организация-разработчик устанавливает самостоятельно.

3 В графах 11, 16 при указании календарной даты на бумажном носителе год указывают двумя последними цифрами.

4 Подпись лица, принявшего разрешение на хранение, и дату приемки приводят на поле для подшивки без нанесения граф.

К.2 В графах разрешения указывают:

• в графе 1 — обозначение разрешения, состоящее из порядкового номера разрешения по журналу регистрации разрешений по ГОСТ Р 21.1003 и через разделительный знак (дефис, наклонную черту и т.п.) — двух последних цифр года выпуска разрешения.

Пример - 15-12; 15/12;

• в графе 2 — обозначение документа, в который вносят изменение. При выпуске общего разрешения на внесение изменений в несколько документов приводят обозначения всех документов, при этом для второго и последующих документов базовую часть обозначения допускается не указывать, например, 2345-12-АР; КЖ; ОВ;
• в графе 3 — наименование объекта строительства;
• в графе 4 — очередной порядковый номер, присваиваемый изменениям согласно 7.3.1. При выпуске общего разрешения на внесение изменений в несколько документов порядковый номер изменения указывают для каждого документа;
• в графе 5 — номера листов документа, в которые вносят изменения. При замене или аннулировании всех листов документа в графе пишут «Все»;
• в графе 6 — содержание изменения, которое приводят в виде текстового описания и/или графического изображения в том виде, в котором оно должно быть после внесения изменений в подлинник документа.

Также может быть указана причина изменения и способ ее внесения.

При замене подлинника листа (всего документа) новым с тем же номером (обозначением) вносят запись о замене, сопровождаемую кратким перечнем внесенных в лист (документ) изменений.

При введении дополнительного листа вносят запись об его выпуске с кратким описанием содержания нового листа.

При рукописном внесении изменений подчисткой, смывкой или закрашиванием указывают соответственно: «Изменение осуществить подчисткой», «Изменение осуществить смывкой» или «Изменение осуществить закрашиванием белым цветом».

При возможности неоднозначного понимания изменения при внесении изменений в подлинники подчисткой (смывкой) и закрашиванием белым цветом приводят содержание изменяемого участка документа до и после внесения изменений с указаниями над ними «Имеется» и «Должно быть».

При необходимости аннулирования листа записывают: «Лист аннулировать».

При аннулировании документа в графе делают запись, например, «2345-12-АТХ1 аннулировать».

Если взамен аннулированного документа необходимо использовать документ с другим обозначением, то в графе делают запись, например, «2345-12-КЖ1.И-Б1 аннулировать. Заменен чертежом 2345-12-КЖ1.И-Б3».

Если в связи с выпуском разрешения выпущены новые документы, то после содержания изменения дают примечание о выпуске таких документов, например, «Примечание — Выпущен чертеж 2345-12-ОВ.Н2».

При выпуске общего разрешения на несколько документов содержание изменения по каждому документу допускается отделять горизонтальной линией. Над текстовым описанием или графическим изображением изменения к каждому из документов приводят обозначение документа в виде заголовка, симметричного тексту, и подчеркивают.

Если содержание изменения не может быть размещено на одном листе, его продолжают на последующих листах разрешения;

• в графе 7 — код причины изменения документа в соответствии с таблицей К.1.

Таблица К.1

Причина изменения	Код причины изменения
Введение усовершенствований	1
Изменение стандартов и норм	2
Дополнительные требования заказчика	3
Устранение ошибок	4
Другие причины	5

Допускается код причины изменения не указывать. В этом случае графу прочеркивают;

• в графе 8 — дополнительные сведения;
• в графах 9 — 11 — фамилии лиц, подписывающих разрешение, их подписи и даты подписания;
• в графе 12 — наименование проектной организации и подразделения (отдела), составившего разрешение;
• в графах 13 — 16 — наименование соответствующих подразделений или организаций, должности и фамилии лиц, с которыми в установленном порядке согласовывают разрешение, их подписи и даты подписания, а также подпись нормоконтролера;
• в графе 17 — порядковый номер листа разрешения. Если разрешение состоит из одного листа, графу не заполняют;
• в графе 18 — общее количество листов разрешения.

Приложение Л (обязательное)

ВНЕСЕНИЕ ИЗМЕНЕНИЙ РУКОПИСНЫМ СПОСОБОМ

Л.1 Внесение изменений зачеркиванием размеров, знаков, надписей, отдельных слов и строк осуществляют сплошной тонкой линией с проставлением новой информации в непосредственной близости от зачеркнутой.

При внесении изменений подчисткой (смывкой) и закрашиванием белым цветом новую информацию проставляют на месте удаленных (закрашенных) размеров, знаков, надписей, отдельных слов и строк.

Л.2 При изменении изображения (части изображения) его обводят сплошной тонкой линией, образующей замкнутый контур, и крестообразно перечеркивают сплошными тонкими линиями (см. рисунок Л.1).

Рисунок Л.1 — Пример обозначения изменения части изображения

Новое изображение измененного участка выполняют на свободном поле листа или на другом листе в прежнем масштабе без поворота.

Л.3 Изменяемым и дополнительным участкам изображения присваивают обозначение, состоящее из порядкового номера очередного изменения документа и через точку порядкового номера изменяемого (дополнительного) участка изображения в пределах данного листа. При этом новому изображению измененного участка присваивают обозначение изменения замененного изображения.

Если новое изображение измененного участка размещают на другом листе, то присвоенное ему обозначение изменения сохраняют и в таблице изменений этого листа не учитывают.

Л.4 Около каждого изменения, в том числе около места, исправленного подчисткой (смывкой) или закрашиванием белым цветом, за пределами изображения или текста в параллелограмме наносят обозначение изменения (см. рисунок Л.1) и от этого параллелограмма проводят сплошную тонкую линию к измененному участку.

От параллелограмма с обозначением изменения линию к измененному участку допускается не проводить.

При внесении изменений в текстовые документы (в текстовую часть документов) линии от параллелограмма с обозначением изменения не проводят.

Л.5 Близко расположенные измененные размеры, слова, знаки, надписи и т.п. обводят сплошной тонкой линией, образующей замкнутый контур, без перечеркивания, и обозначают как один участок изменения в соответствии с рисунком Л.2.

Рисунок Л.2 — Пример обозначения участка изменения без перечеркивания

Л.6 Если новое изображение измененного участка помещают на другом листе, то у замененного изображения указывают также номер листа, на котором расположено новое изображение (см. рисунок Л.1).

Л.7 Над новым изображением измененного участка помещают в параллелограмме обозначение изменения замененного изображения, а при параллелограмме указывают: «Взамен перечеркнутого».

Если новое изображение измененного участка помещают на другом листе, то при параллелограмме указывают: «Взамен перечеркнутого на листе (номер листа, на котором расположено замененное изображение)» в соответствии с рисунком Л.3.

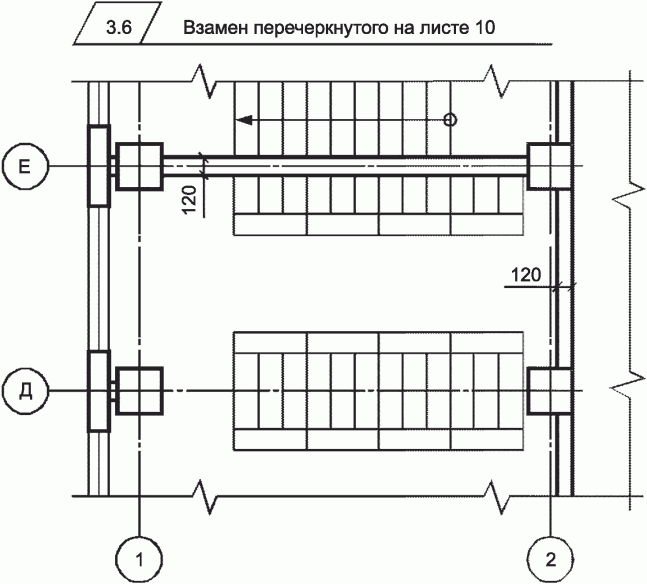

Рисунок Л.3 — Пример обозначения нового изображения измененного участка

Л.8 Если новое изображение измененного участка помещают около замененного, то их соединяют линиями-выносками с обозначением изменения (см. рисунок Л.4).

Рисунок Л.4 — Пример обозначения нового изображения, расположенного рядом с замененным

Над дополнительным изображением помещают в параллелограмме обозначение изменения, а при параллелограмме указывают: «Дополнение» в соответствии с рисунком Л.5.

Рисунок Л.5 — Пример обозначения дополнительного изображения

Приложение М (рекомендуемое)

ТАБЛИЦА РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

М.1 Таблицу регистрации изменений выполняют по форме 10.

Форма 10

Таблица регистрации изменений
Изм.	Номера листов (страниц)				Всего листов (страниц) в док.	Номер док.	Подп.	Дата
	измененных	замененных	новых	аннулированных

Примечания

1 Таблицу регистрации изменений выполняют на листе формата A4 по ГОСТ 2.301.

2 Размеры граф таблицы устанавливает разработчик документа.

М.2 Таблицу регистрации изменений размещают на отдельном последнем листе текстового документа и включают в общее количество листов (страниц) документа.

М.3 Таблицу регистрации изменений допускается приводить только при внесении первого и последующих изменений.

М.4 В графах таблицы регистрации изменений указывают:

• в графе «Изм.» — порядковый номер изменения документа;
• в графах «Номера листов (страниц) измененных, замененных, новых, аннулированных» — номера листов (страниц), измененных, замененных, добавленных и аннулированных соответственно по данному разрешению.

При замене всех листов подлинника (при очередном порядковом номере изменения документа) в графе «замененных» указывают «Все». В остальных графах ставят прочерк;

• в графе «Всего листов (страниц) в док.» — количество листов (страниц) в текстовом документе после внесения изменений;

Приложение Н (рекомендуемое)

ЖУРНАЛ ИЗМЕНЕНИЙ

Н.1 Журнал изменений (далее — журнал) выполняют по форме 11.

Изм.	Дата записи	Номер тома	Обозначение документа, номер листа	Содержание замечаний экспертизы	Содержание (описание) изменения	Должность, фамилия лица, внесшего изменения, дата	Отметка о согласовании изменений	Отметка о внесении изменений в подлинники	Примечание
1	2	3	4	5	6	7	8	9	10

Примечания

2 Форма представления журнала, размеры граф и способ ведения могут быть уточнены в стандарте организации.

• в графе 6 — содержание изменения текстовой части или описание изменения графической части;
• в графе 7 — должности, фамилии лиц, ответственных за внесение изменений, дату внесения;
• в графе 8 — сведения о согласовании изменения экспертизой;
• в графе 9 — отметки о внесении изменений в подлинник (номер и дата регистрации разрешения на внесение изменений);
• в графе 10 — при необходимости дополнительные сведения о внесении изменений.

Н.4 Внесение изменений по журналу

Н.4.1 Ведение журнала

Н.4.1.1 Журнал ведут отдельно для каждого раздела (подраздела) ПД. При небольшом объеме ПД допускается вести один журнал.

Н.4.1.2 Каждому журналу присваивают порядковый регистрационный номер.

Н.4.1.3 Журнал на бумажном носителе заполняют чернилами или пастой черного или синего цвета. Записи следует делать четко и разборчиво.

Н.4.2 Внесение изменений в копии документов

Н.4.2.1 Внесение изменений в копии документов, находящихся в экспертизе, осуществляют путем замены отдельных листов документов или их полной заменой без оформления разрешения.

Н.4.3 Внесение изменений в подлинники документов

Н.4.3.2 Изменения в подлинники документов вносят выпуском новых подлинников в соответствии с правилами, установленными в разделе 7.

• поле 6 — наименование документа (тома), включающее, при наличии, номера и наименования раздела, подраздела, части, книги. Если титульный лист составлен для документов, разбитых на части и книги, следует указывать номер части (книги) и ее наименование;
• поле 7 — обозначение документа (тома), после которого указывают в скобках номер изменения (при наличии);
• поле 8 — номер тома;
• поле 9 — должности лиц, ответственных за разработку документа (документов, комплектуемых в том);
• поле 10 — подписи лиц, указанных на поле 9, и даты подписания или отметки об ЭП, выполняемые согласно ГОСТ Р 7.0.97;
• поле 11 — инициалы и фамилии лиц, указанных на поле 9;
• поле 12 — год выпуска тома;
• поле 13 — для дополнительных граф 20 — 22 основной надписи в соответствии с приложением Е. Сведения, содержащиеся в этих графах, допускается приводить в другой форме в соответствии с требованиями, установленными в стандартах организации.

П.2 Размеры полей 1 — 12 устанавливают произвольно. Линии полей, указанные в форме, не наносят, номера и наименования полей не указывают.

П.3 Дополнительные реквизиты на титульном листе допускается приводить в соответствии с требованиями, установленными в стандартах организации.

П.4 Размеры титульного листа принимают в зависимости от формата листов документа, к которому он выполнен.

П.5 Наименование объекта капитального строительства, этап и вид строительства, наименования разделов, подразделов ПД, их частей и книг записывают без кавычек.

Приложение Р (справочное)

ПРИМЕР ВЫПОЛНЕНИЯ ТИТУЛЬНОГО ЛИСТА

Примечание - Приведенный пример является условным.

Рисунок Р.1 — Пример выполнения титульного листа тома ПД

СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

Форма 13

С.1 В ведомости указывают:

• в графе «Номер тома» — порядковый номер тома или номер тома, включающий в себя номер раздела и, при наличии, номер подраздела, части, книги (см. 4.1.1, 4.1.3), разделенные точками.

Пример - 1, 2.1, 2.2, 5.5.1, 5.5.2;

• в графе «Обозначение» — обозначение документа (тома), указанное на его титульном листе, и при необходимости наименование или код по ОК 007 организации, выпустившей документ;
• в графе «Наименование» — наименование документа (тома) в точном соответствии с наименованием, указанным на его титульном листе;
• в графе «Примечание» — дополнительные сведения, в том числе о внесенных изменениях.

С.2 Размеры граф ведомости по усмотрению разработчика при необходимости могут быть изменены.

С.3 При заполнении ведомости автоматизированным способом горизонтальные линии, разграничивающие строки, допускается не проводить.

Форма 14

Т.1 На обложке приводят следующие реквизиты:

• поле 4 — наименование объекта капитального строительства, этап и вид строительства (при необходимости).

Наименование объекта капитального строительства, этап и вид строительства на обложке должны соответствовать сведениям, приводимым в графах 2 и 3 основной надписи (см. приложение). Наименование объекта капитального строительства записывают прописными буквами;

• поле 5 — вид документации (при необходимости);
• поле 6 — наименование документа (тома, папки) <1>, включающее, при наличии, номера и наименования подраздела, части, книги. Если обложка составлена для документов, разбитых на части и книги, указывают номер части (книги) и ее наименование;
• поле 7 — обозначение документа (тома, папки);
• поле 8 — номер тома;
• поле 9 — год выпуска тома, папки, книги, документов рабочей документации.

---

<1> Наименование основного комплекта рабочих чертежей на обложке записывают полностью, например «Архитектурные решения. Основной комплект рабочих чертежей».

Т.2 Размеры полей 1 — 9 устанавливают произвольно. Линии полей, указанные в форме, не наносят; номера и наименования полей не указывают.

Т.3 Дополнительные реквизиты и атрибуты допускается приводить на обложке в соответствии с требованиями, установленными в стандартах организации.

Т.4 Размеры обложки принимают в зависимости от формата тома, папки или альбома, к которым ее выполняют.

Приложение У (справочное)

ПРАВИЛА ВЫПОЛНЕНИЯ И ФОРМА УДОСТОВЕРЯЮЩЕГО ЛИСТА

У.1 УЛ используют для сопровождения выпуска одного документа, нескольких документов или комплекта документов при условии, что в комплект входят все документы в форме ДЭ.

У.2 Если УЛ выпускают на один ДЭ, то ему присваивают обозначение ДЭ с добавлением кода УЛ (например, 2345-ПЗ-УЛ).

Если УЛ выпускают на комплект документов, например, соответствующий части раздела (подраздела) ПД, то ему присваивают обозначение части с добавлением через дефис кода УЛ (например, 2345-АР1-УЛ).

У.3 Обозначения УЛ допускается присваивать иным способом, при этом правила присвоения обозначений УЛ устанавливает организация-разработчик.

У.4 В УЛ указывают обозначения ДЭ, которые он удостоверяет, фамилии и подлинные подписи лиц, разработавших, проверивших, согласовавших и утвердивших соответствующий ДЭ. Подписи лица, разработавшего ДЭ и УЛ, и нормоконтролера обязательны.

У.5 УЛ, как правило, выполняют в соответствии с формой 15 на листах формата A4, A5 по ГОСТ 2.301.

Форма 15

Удостоверяющий лист

Версия/номер изменения	Обозначение документа		Наименование документа			Номер последнего изменения (версии)
(1)	(2)		(3)			(4)
(5)			(6)
Наименование файла			Дата и время последнего изменения файла		Размер файла, байт
(7)			(8)		(9)
Характер работы		Фамилия		Подпись		Дата подписания
(10)		(11)		(12)		(13)
Удостоверяющий лист (15)			(14)			Лист	Листов
						(15)	(16)

• в графе 10 — характер работы, выполняемой лицом, подписавшим документ или должность;
• в графе 11 — фамилии лиц, подписавших документ;
• в графе 12 — подписи лиц, фамилии которых указаны в графе 10;
• в графе 13 — дату подписания ДЭ лицами, фамилии которых указаны в графе 11.

Подписи лиц, разработавших данный(е) документ(ы) и ответственных за нормоконтроль, обязательны;

• в графе 14 — обозначение УЛ;
• в графе 15 — порядковый номер страницы УЛ;
• в графе 16 — общее количество страниц в УЛ (указывают только на первой странице). При оформлении УЛ на одной странице графы 15 и 16 не заполняют.

Размеры граф и количество строк для подписей устанавливает организация — разработчик УЛ. Допускается при необходимости удалять или добавлять графы и изменять их расположение.

У.7 УЛ учитывают и хранят по правилам, установленным в организации.

БИБЛИОГРАФИЯ

[1]	Градостроительный кодекс Российской Федерации от 29 декабря 2004 г. № 190-ФЗ
[2]	Положение о составе разделов проектной документации и требованиях к их содержанию (утверждено постановлением Правительства Российской Федерации от 16 февраля 2008 г. № 87)
[3]	Классификатор объектов капитального строительства по их назначению и функционально-технологическим особенностям (для целей архитектурно-строительного проектирования и ведения единого государственного реестра заключений экспертизы проектной документации объектов капитального строительства) (утвержден приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 2 ноября 2022 г. № 928/пр)

УДК 691:002:006.354	ОКС 91.220
Ключевые слова: проектная документация, рабочая документация, основные требования, основной комплект рабочих чертежей, основная надпись, внесение изменений, комплектование

---

Вложения

• 25933_37055-3.DOCX
