ГОСТ 2.304-81. Межгосударственный стандарт. Единая система конструкторской документации. Шрифты чертежные
(утв. и введен в действие Постановлением Госстандарта СССР от 28.03.1981 № 1562)
(ред. от 22.06.2006)
Примечание
Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Документ введен в действие с 01.01.1982. Взамен ГОСТ 2.304-68.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 2.304-68"]:::rst click n0 "https://bukva.ai/docs/standart-gost-2-304-68" "ГОСТ 2.304-68. Государственный стандарт Союза ССР. Единая система конструкторской документации. Шрифты чертежные (утв. Госстандартом СССР 01.12.1967)" n1["ГОСТ 2.304-81"]:::doc click n1 "https://bukva.ai/docs/gost-2-304-81" "ГОСТ 2.304-81. Межгосударственный стандарт. Единая система конструкторской документации. Шрифты чертежные (утв. и введен в действие Постановлением Госстандарта СССР от 28.03.1981 N" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 28 марта 1981 г. № 1562
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
Unified system for design documentation.
Letters for drawings
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.03.81 № 1562
Изменение № 2 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 23 от 28 февраля 2006 г.)
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]
4. ВЗАМЕН ГОСТ 2.304-68
5. ИЗДАНИЕ (август 2007 г.) с Изменениями № 1, 2, утвержденными в марте 1989 г., июне 2006 г. (ИУС 7-89, 9-2006)
Настоящий стандарт устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 2).
1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
1.1. Размер шрифта h — величина, определенная высотой прописных букв в миллиметрах.
1.2. Высота прописных букв h измеряется перпендикулярно к основанию строки.

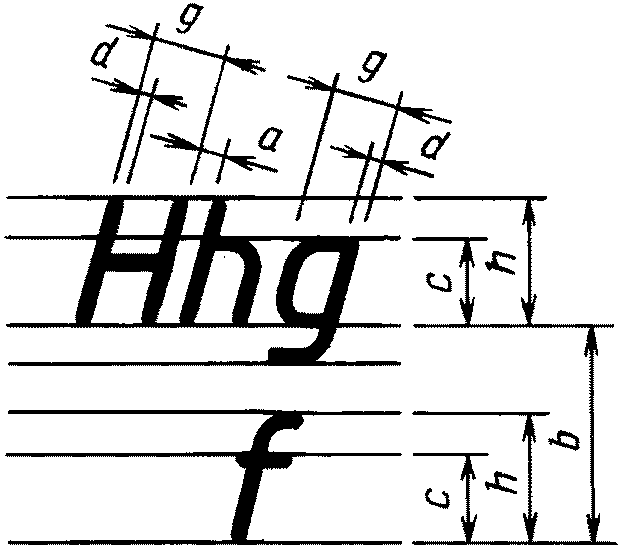

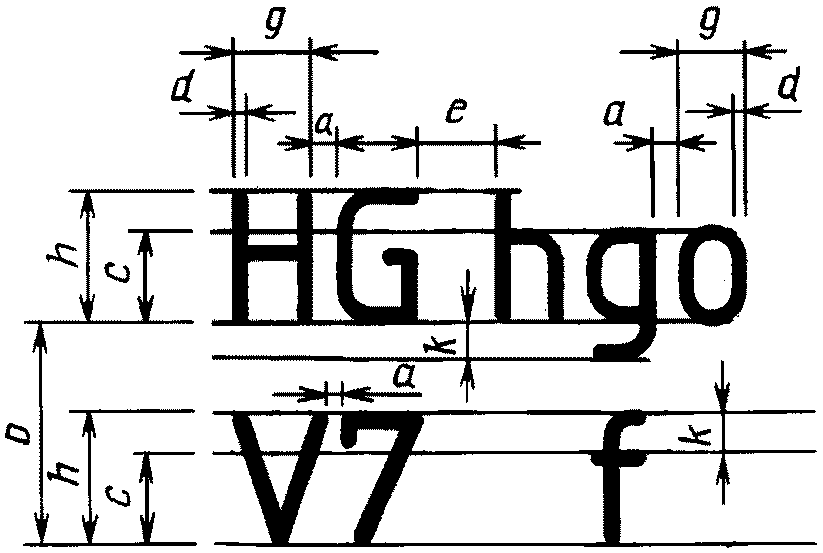

Высота строчных букв c определяется из отношения их высоты (без отростков k) к размеру шрифта h, например: c = 7/10h (черт. 1 и 2).
1.3. Ширина буквы g — наибольшая ширина буквы, измеренная в соответствии с черт. 1 и 2, определяется по отношению к размеру шрифта h, например, g = 6/10h, или по отношению к толщине линии шрифта d, например: g = 6d.
1.4. Толщина линии шрифта d — толщина, определяемая в зависимости от типа и высоты шрифта.

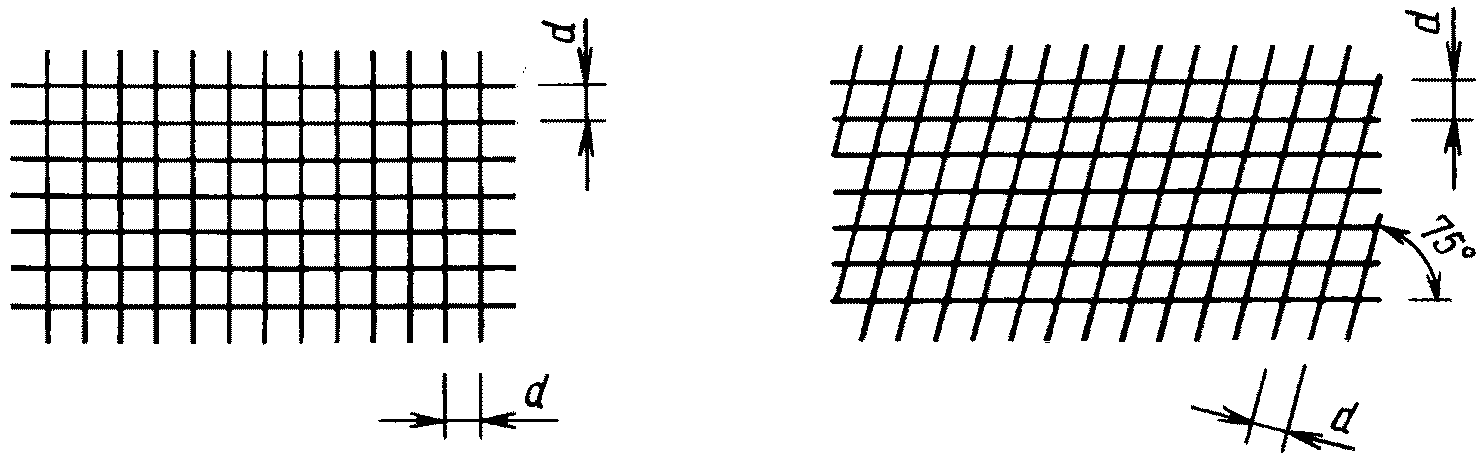

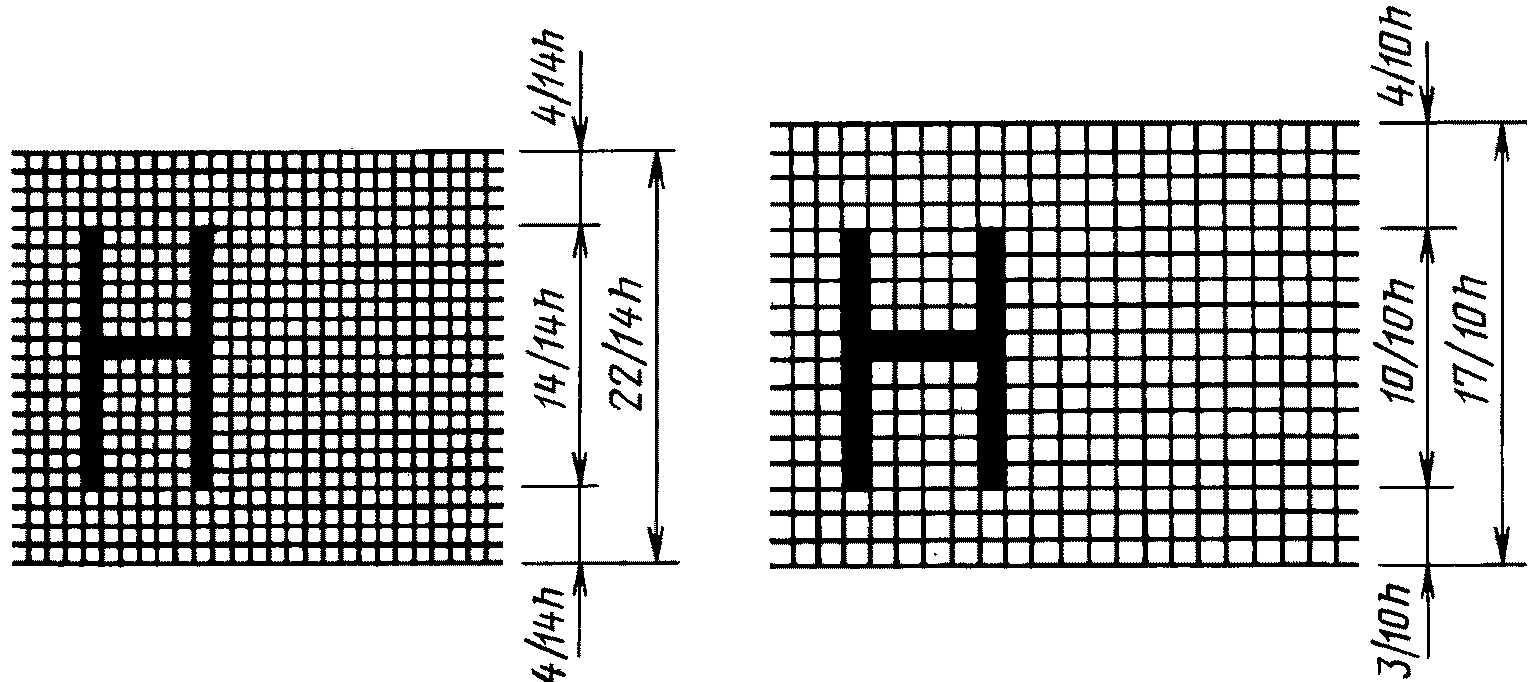

1.5. Вспомогательная сетка — сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (черт. 3).
2. ТИПЫ И РАЗМЕРЫ ШРИФТА
2.1 Устанавливаются следующие типы шрифта:
тип А без наклона (d = 1/14h) с параметрами, приведенными в табл. 1;
тип А с наклоном около 75° (d = 1/14h) с параметрами, приведенными в табл. 1;
тип Б без наклона (d = 1/10h) с параметрами, приведенными в табл. 2;
тип Б с наклоном около 75° (d = 1/10h) с параметрами, приведенными в табл. 2.
1. Расстояние a между буквами, соседние линии которых не параллельны между собой (например, ГА, АТ), может быть уменьшено наполовину, т.е. на толщину d линии шрифта.
2. Минимальным расстоянием между словами e, разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом.
При выполнении документов автоматизированным способом допускается применять шрифты, используемые средствами вычислительной техники. В этом случае должны быть обеспечены их хранение и передача пользователям документов.
(Измененная редакция, Изм. № 2).
2.2. Устанавливаются следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Примечание. Применение шрифта размером 1,8 не рекомендуется и допускается только для типа Б.
2.3 Построение шрифта во вспомогательной сетке показано на черт. 4.
2.4 Предельные отклонения размеров букв и цифр +/- 0,5 мм.
3. РУССКИЙ АЛФАВИТ (КИРИЛЛИЦА)

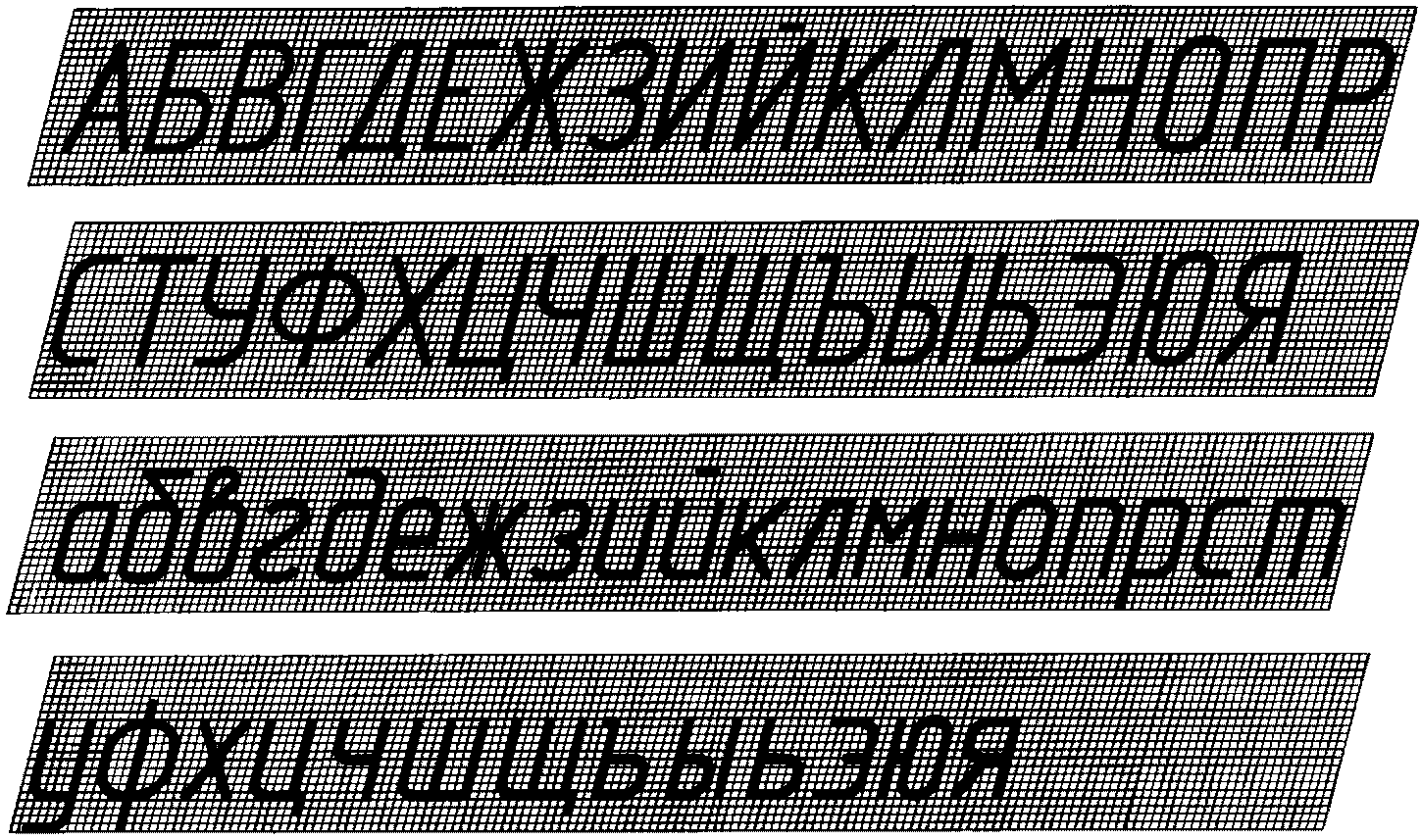

3.1 Шрифт типа А с наклоном приведен на черт. 5.
3.2 Шрифт типа А без наклона приведен на черт. 6.
3.3 Шрифт типа Б с наклоном приведен на черт. 7.
3.4 Шрифт типа Б без наклона приведен на черт. 8.

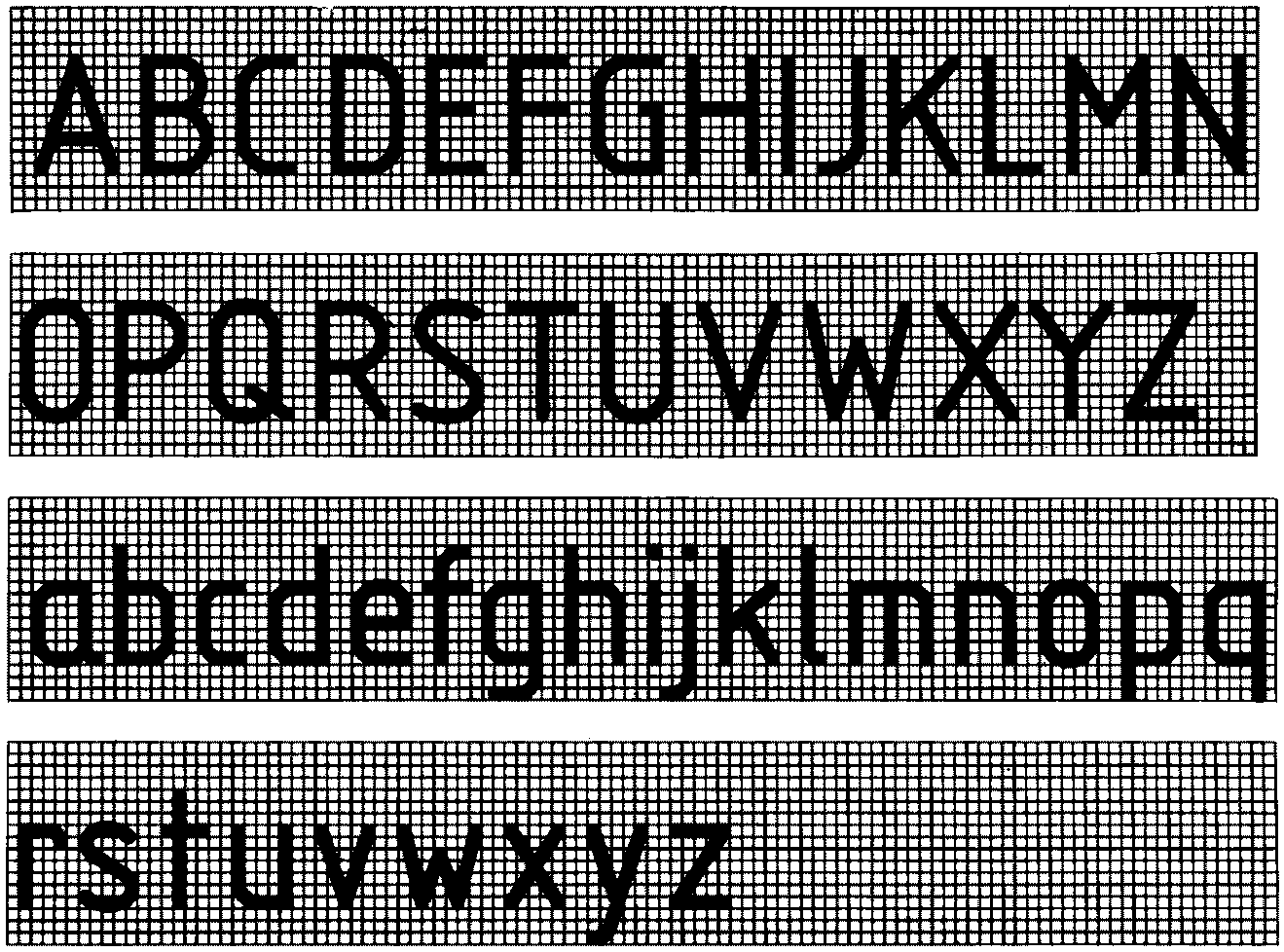

4. ЛАТИНСКИЙ АЛФАВИТ

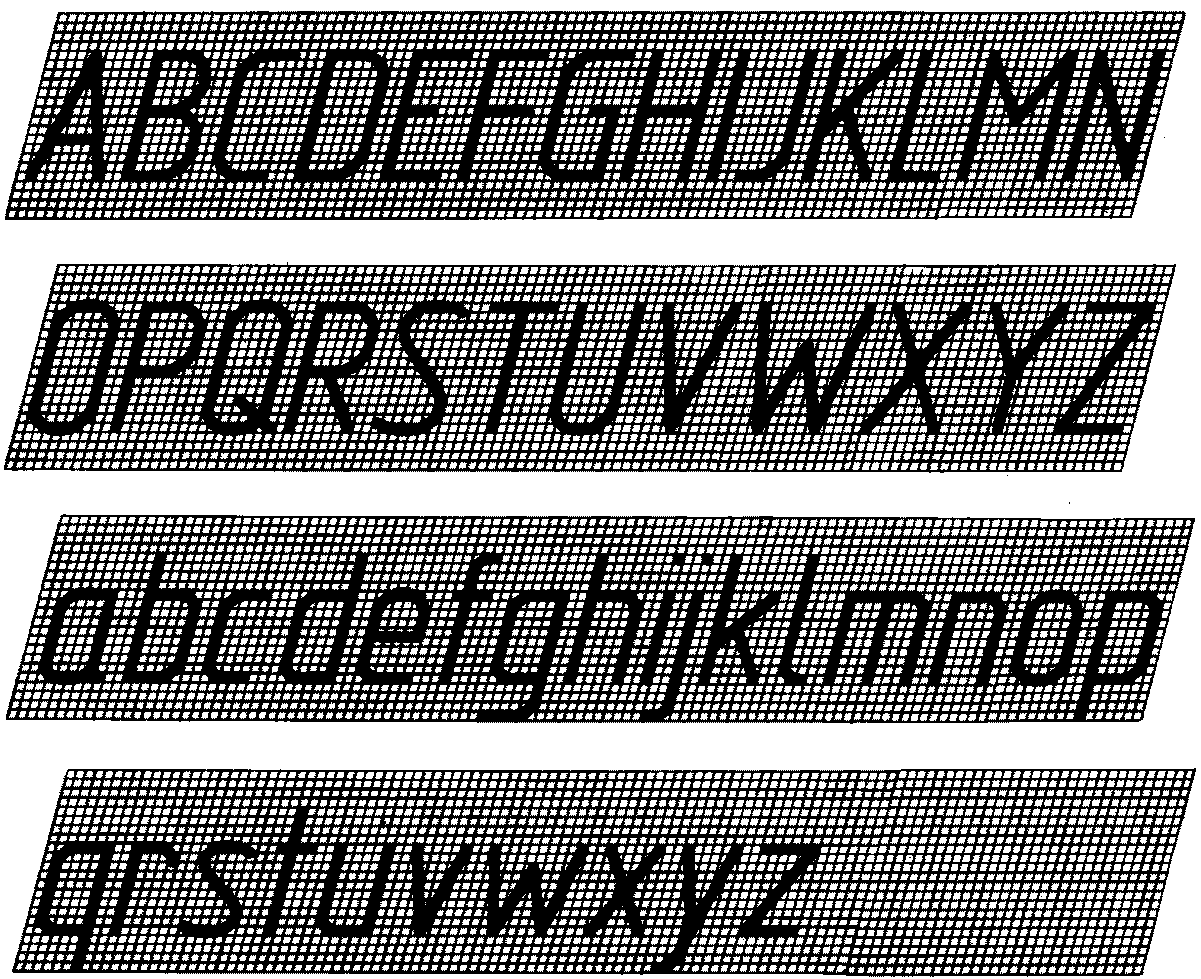

4.1 Шрифт типа А с наклоном приведен на черт. 9.
4.2 Шрифт типа А без наклона приведен на черт. 10.
4.3 Шрифт типа Б с наклоном приведен на черт. 11.
4.4 Шрифт типа Б без наклона приведен на черт. 12.

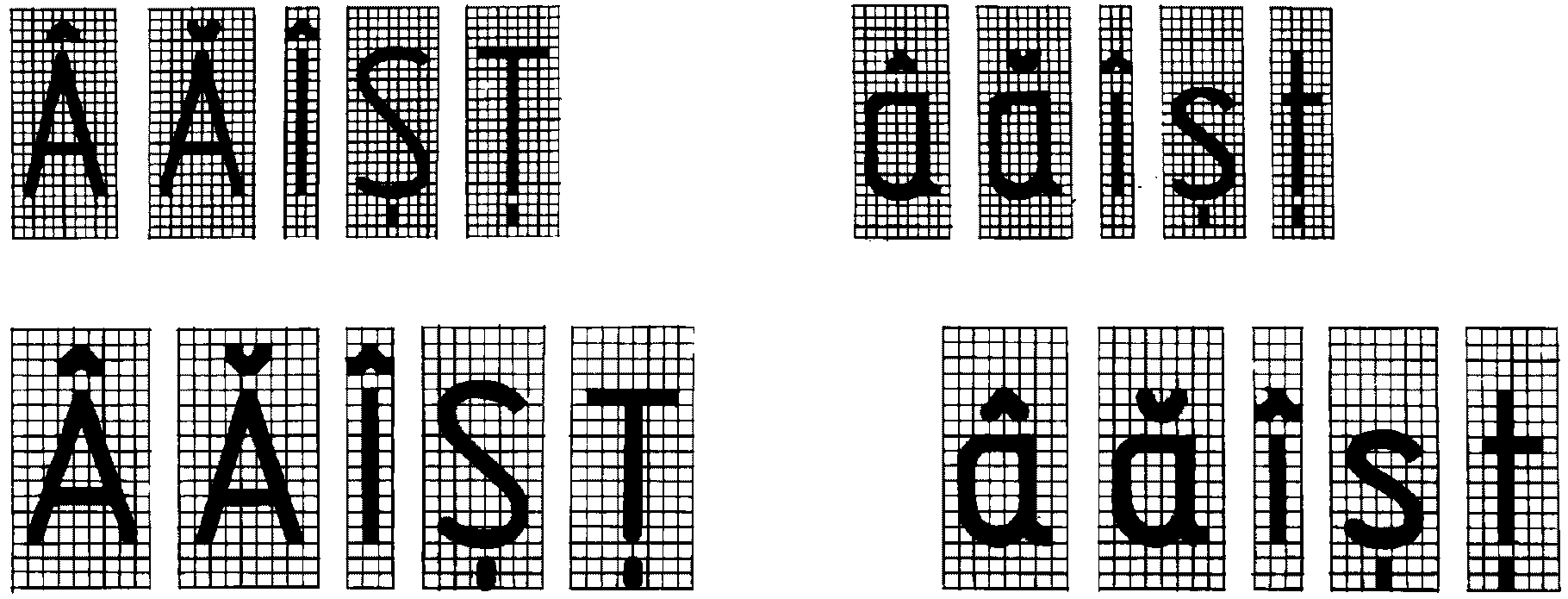

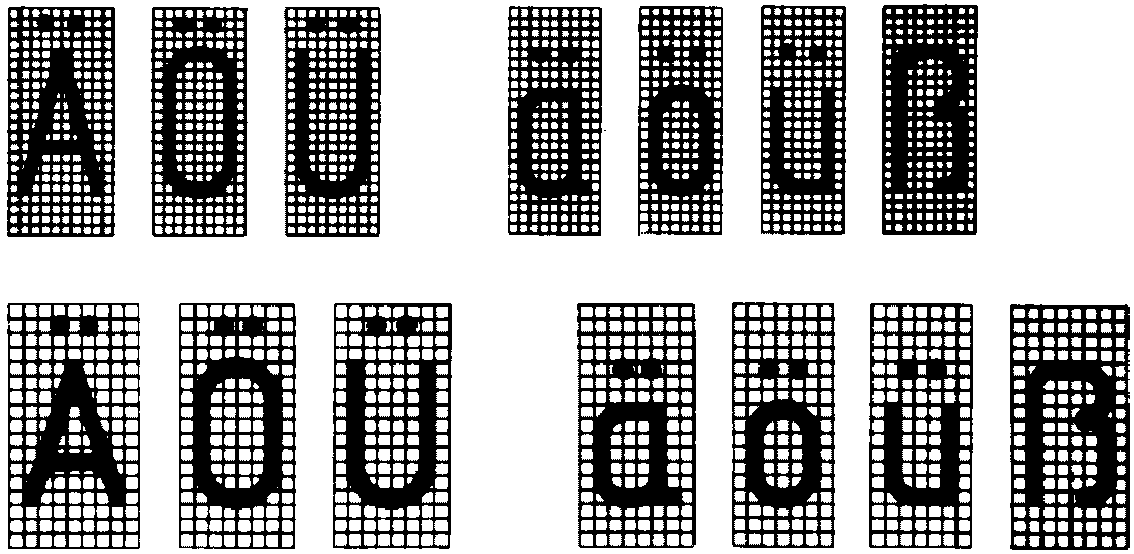

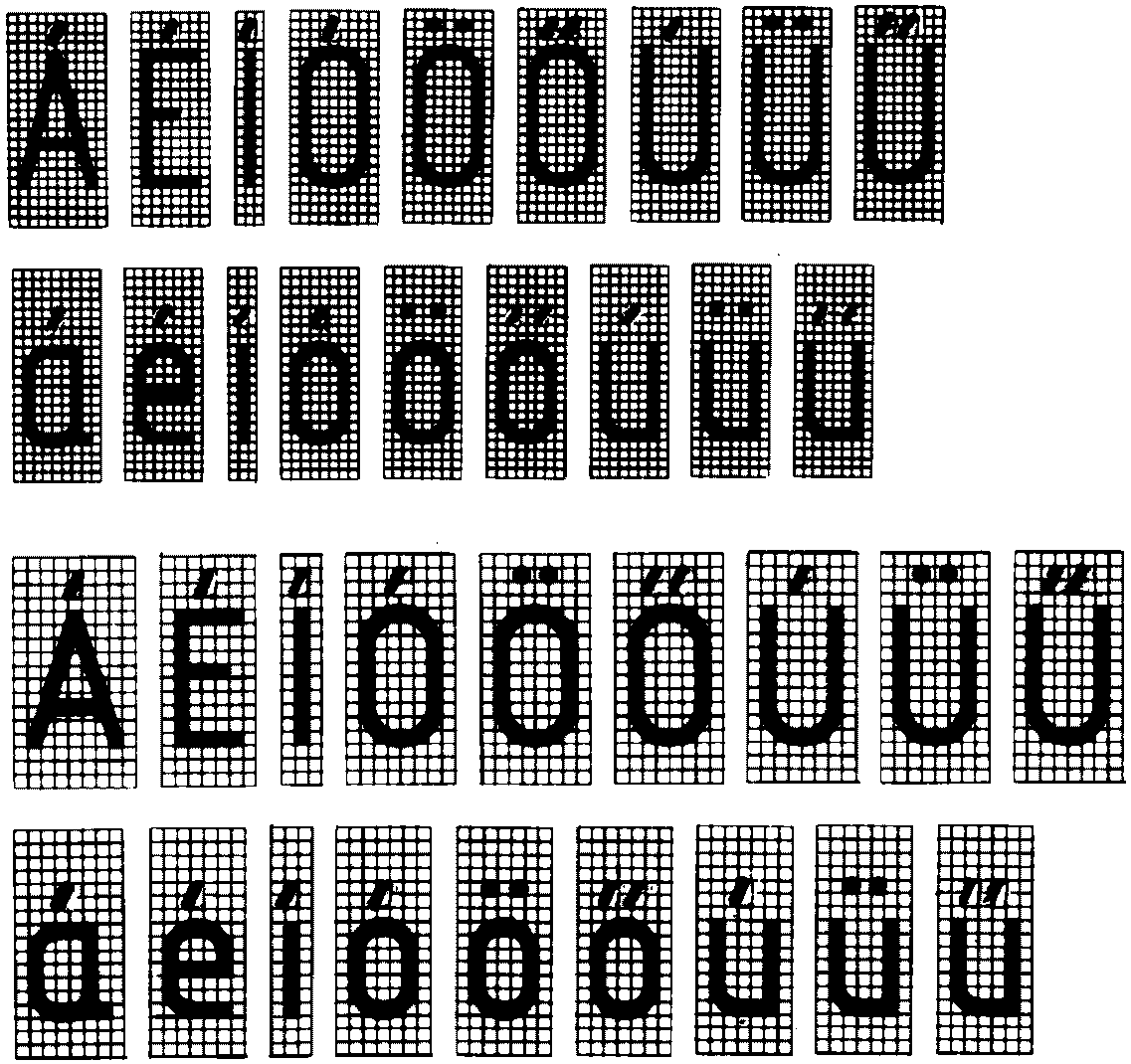

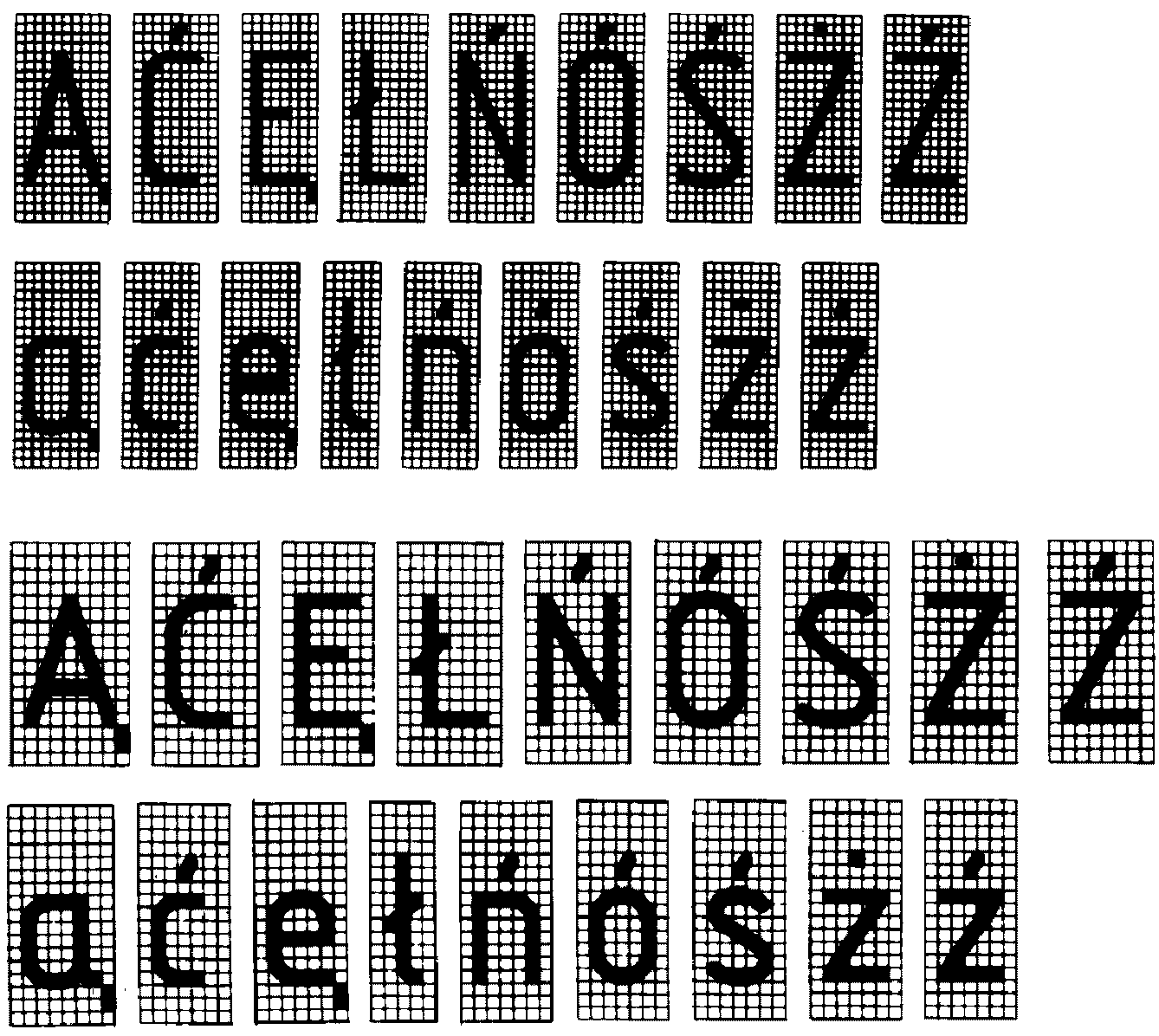

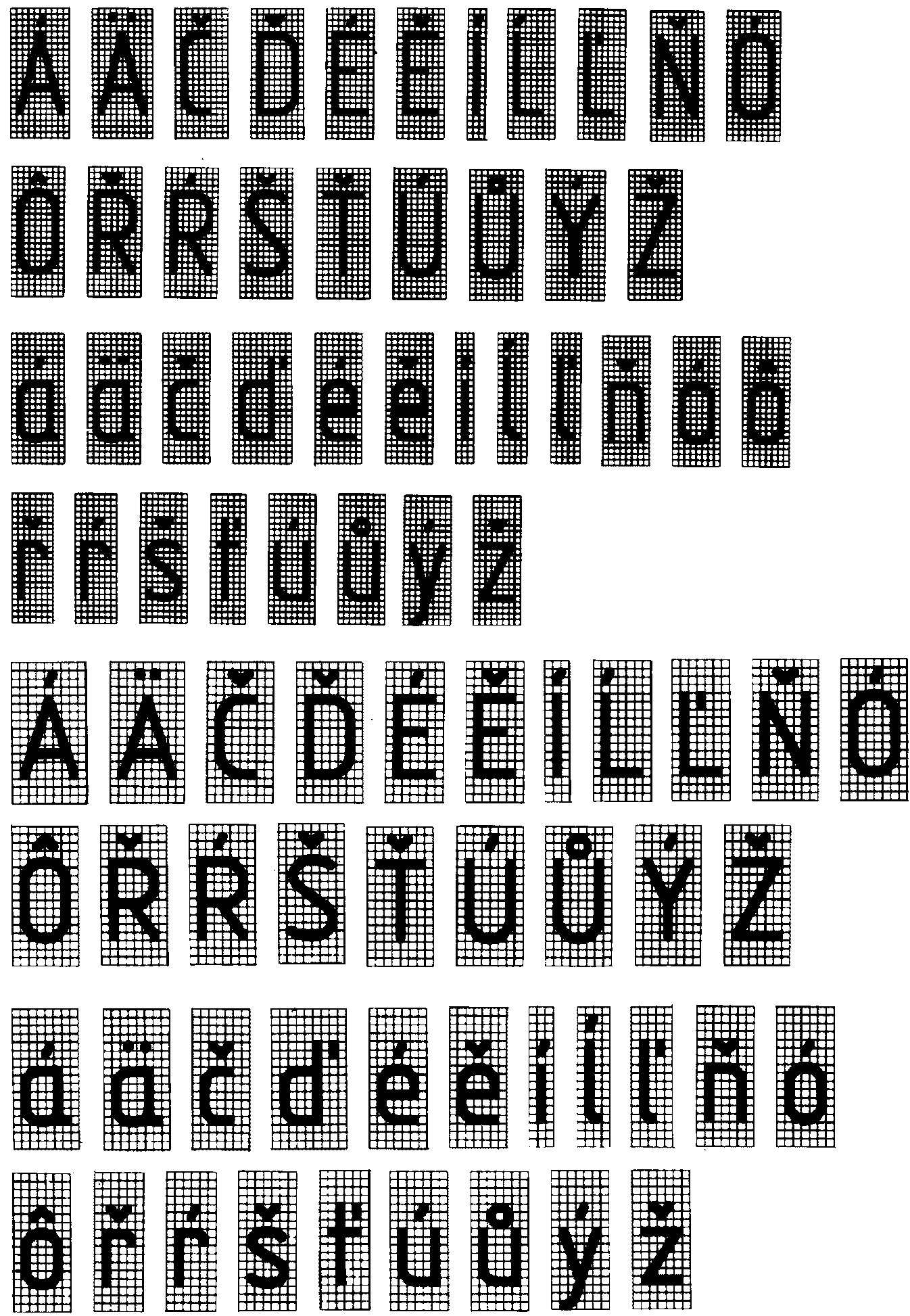

4.5. Виды, форма и расположение диакритических знаков для шрифтов типов А и Б без наклона приведены в справочном приложении.
Диакритические знаки для шрифтов с наклоном следует выполнять по тем же правилам.
5. ГРЕЧЕСКИЙ АЛФАВИТ

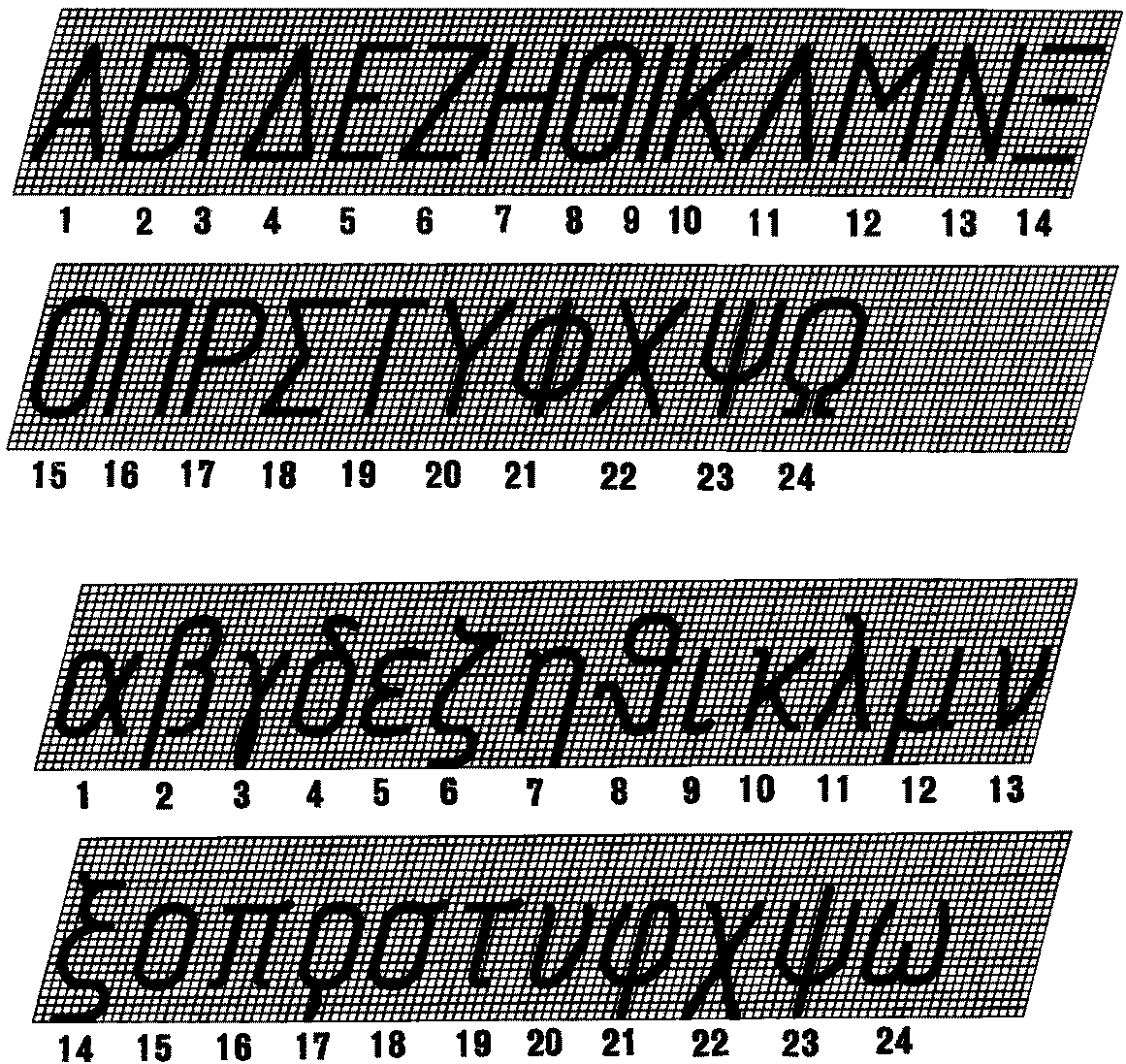

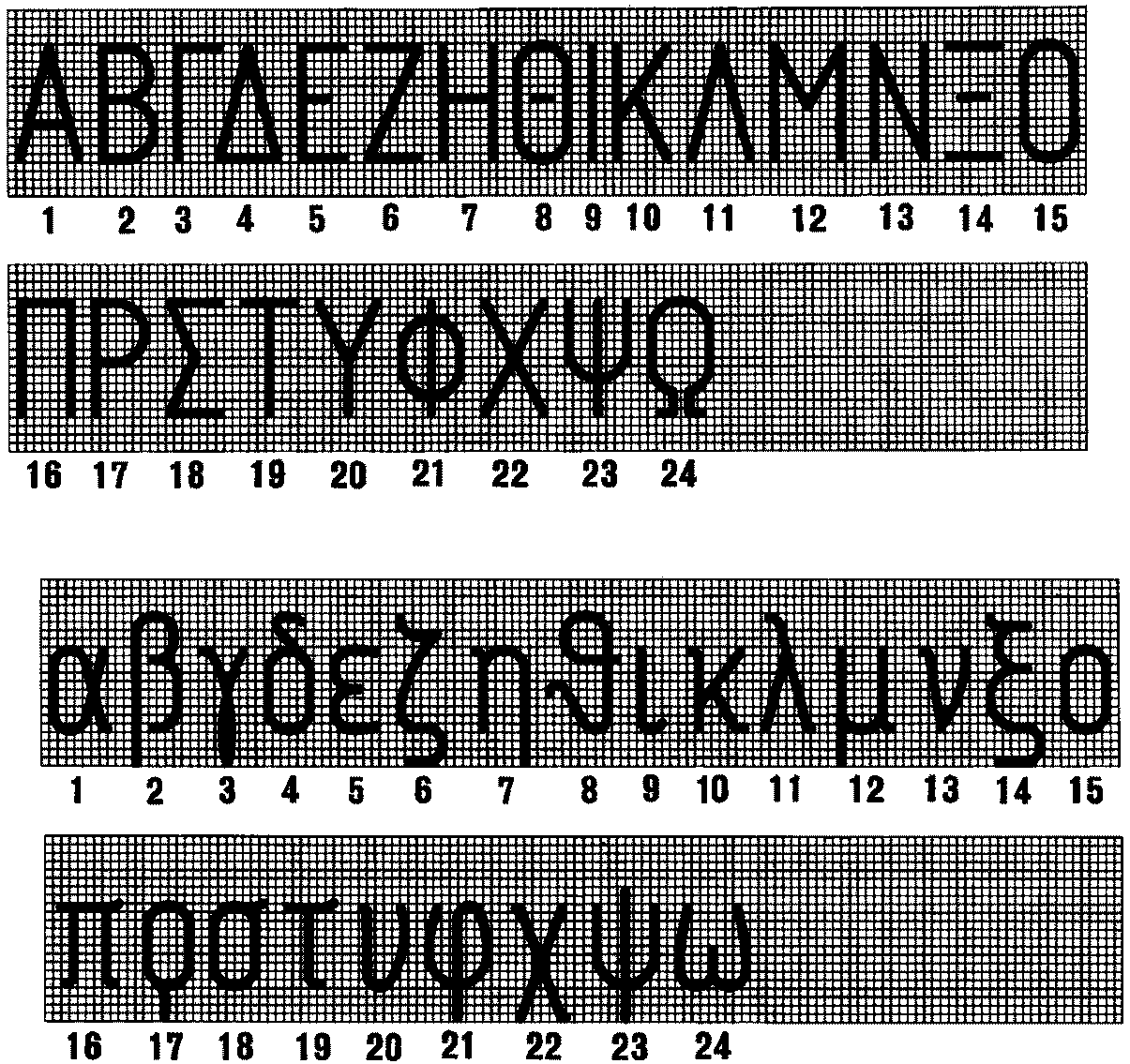

5.1 Шрифт типа А с наклоном приведен на черт. 13.

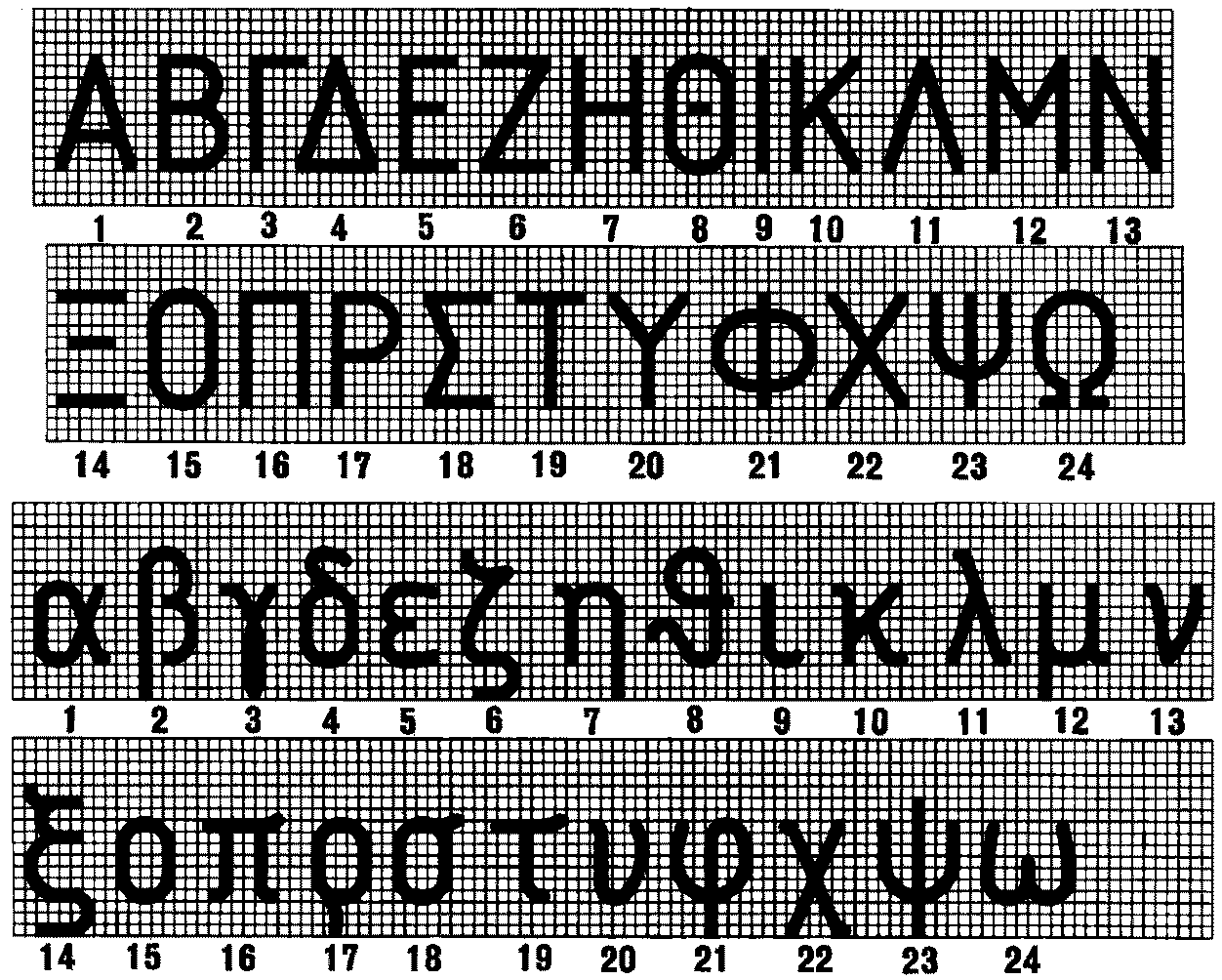

5.2 Шрифт типа А без наклона приведен на черт. 14.

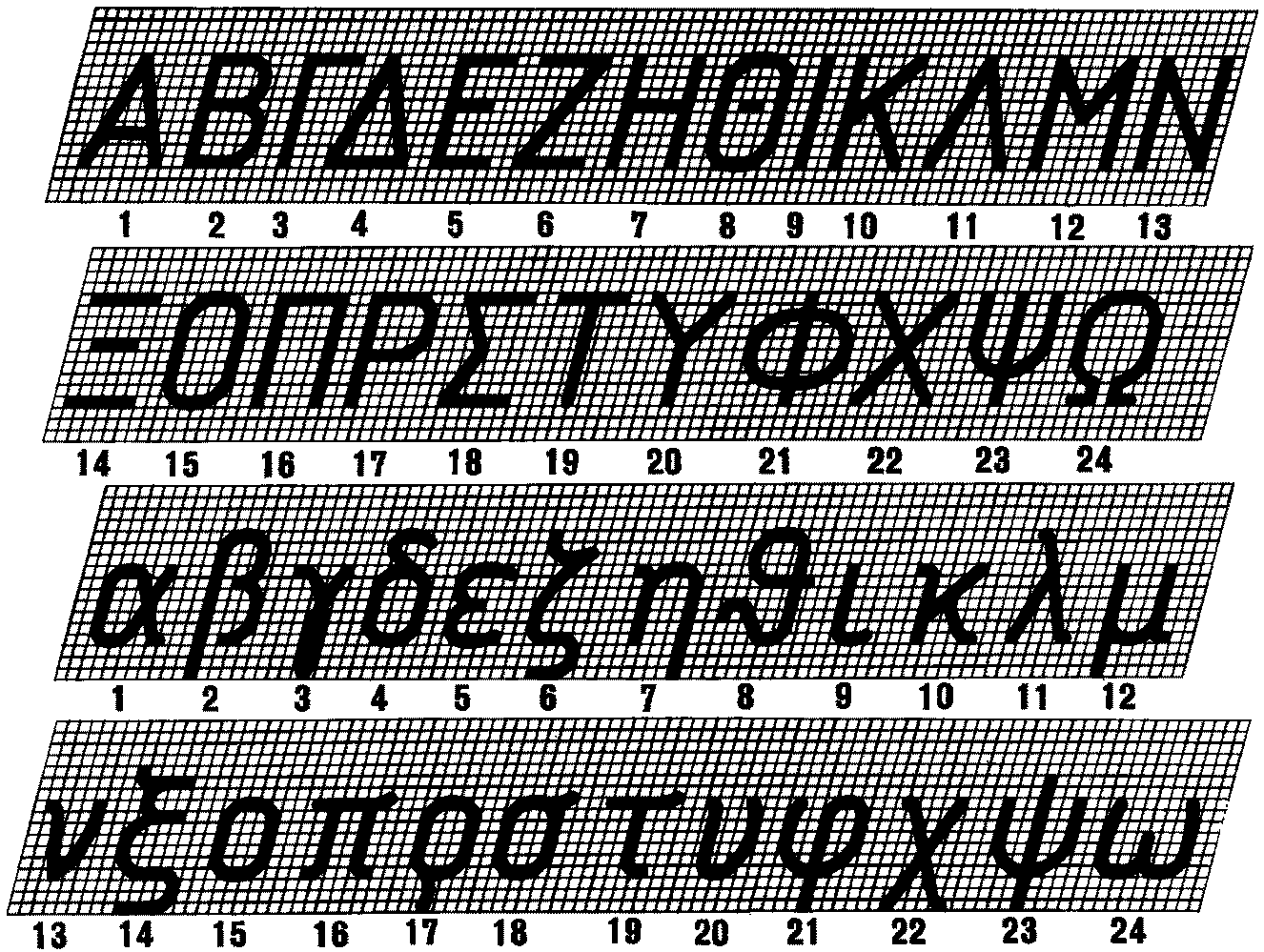

5.3 Шрифт типа Б с наклоном приведен на черт. 15.
5.4 Шрифт типа Б без наклона приведен на черт. 16.
5.5 Наименование букв греческого алфавита, приведенных на черт. 13 - 16:

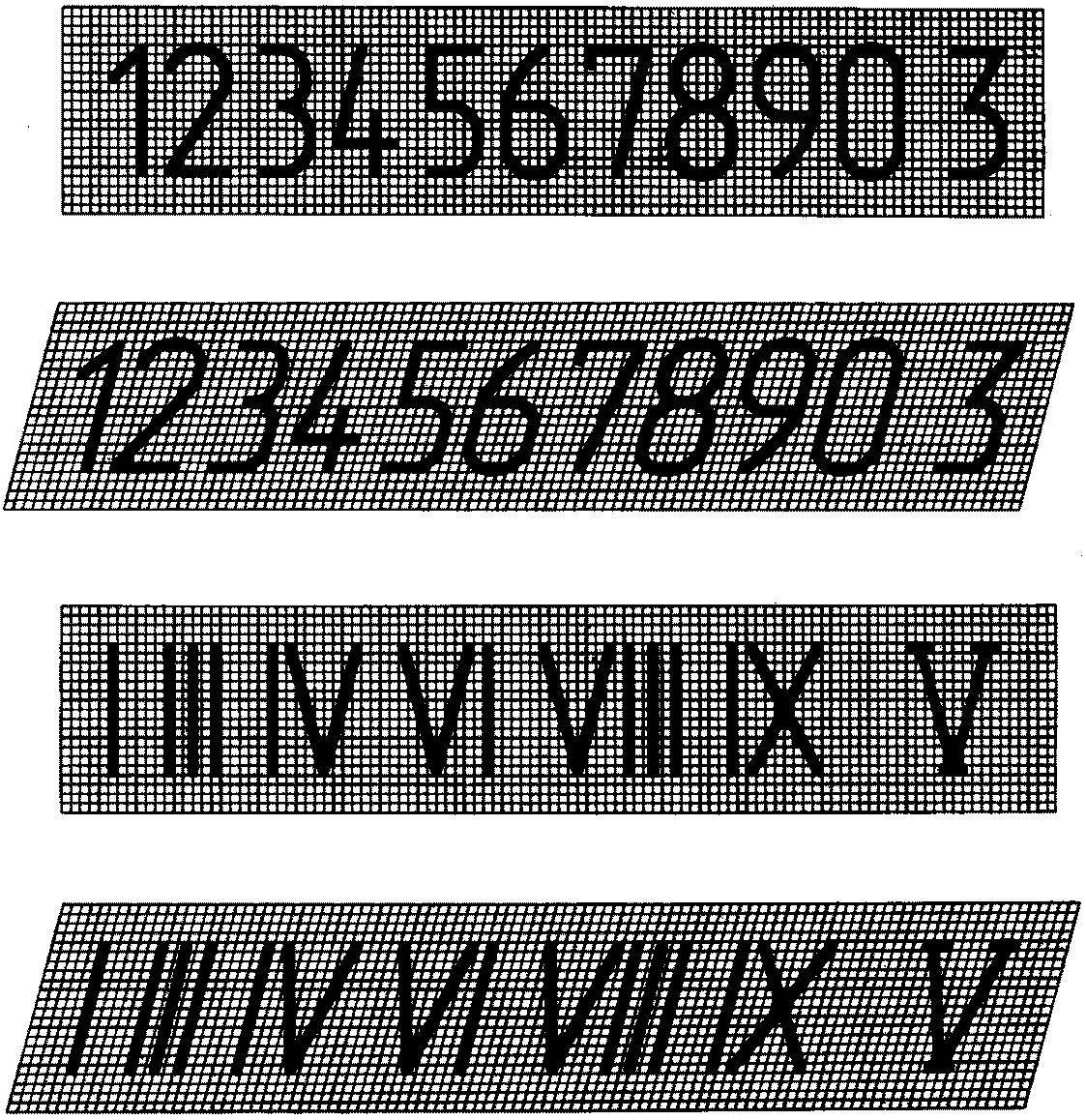

6. АРАБСКИЕ И РИМСКИЕ ЦИФРЫ

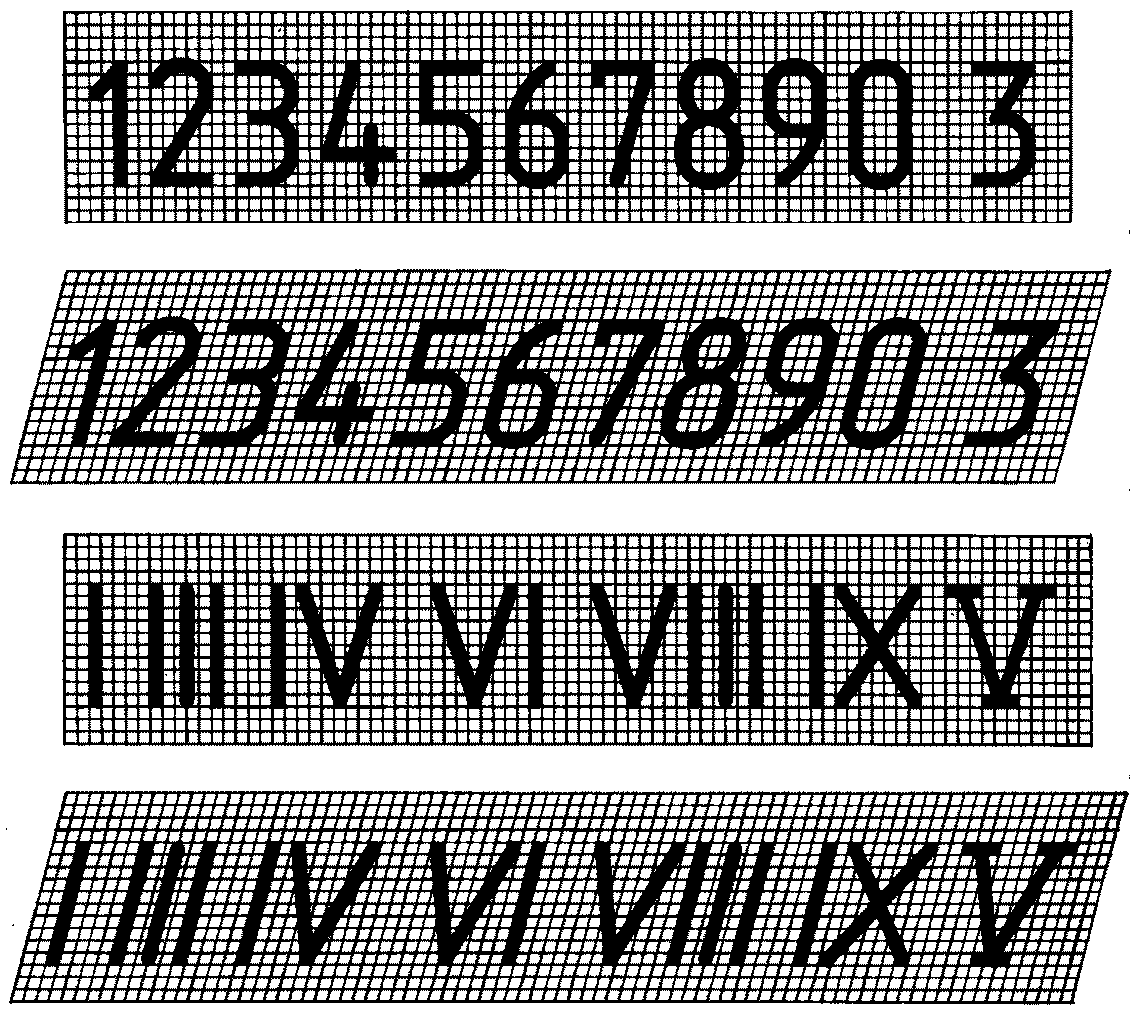

6.1 Шрифт типа А приведен на черт. 17.
6.2 Шрифт типа Б приведен на черт. 18.
1. Римские цифры L, С, D, М следует выполнять по правилам латинского алфавита.
7. ЗНАКИ

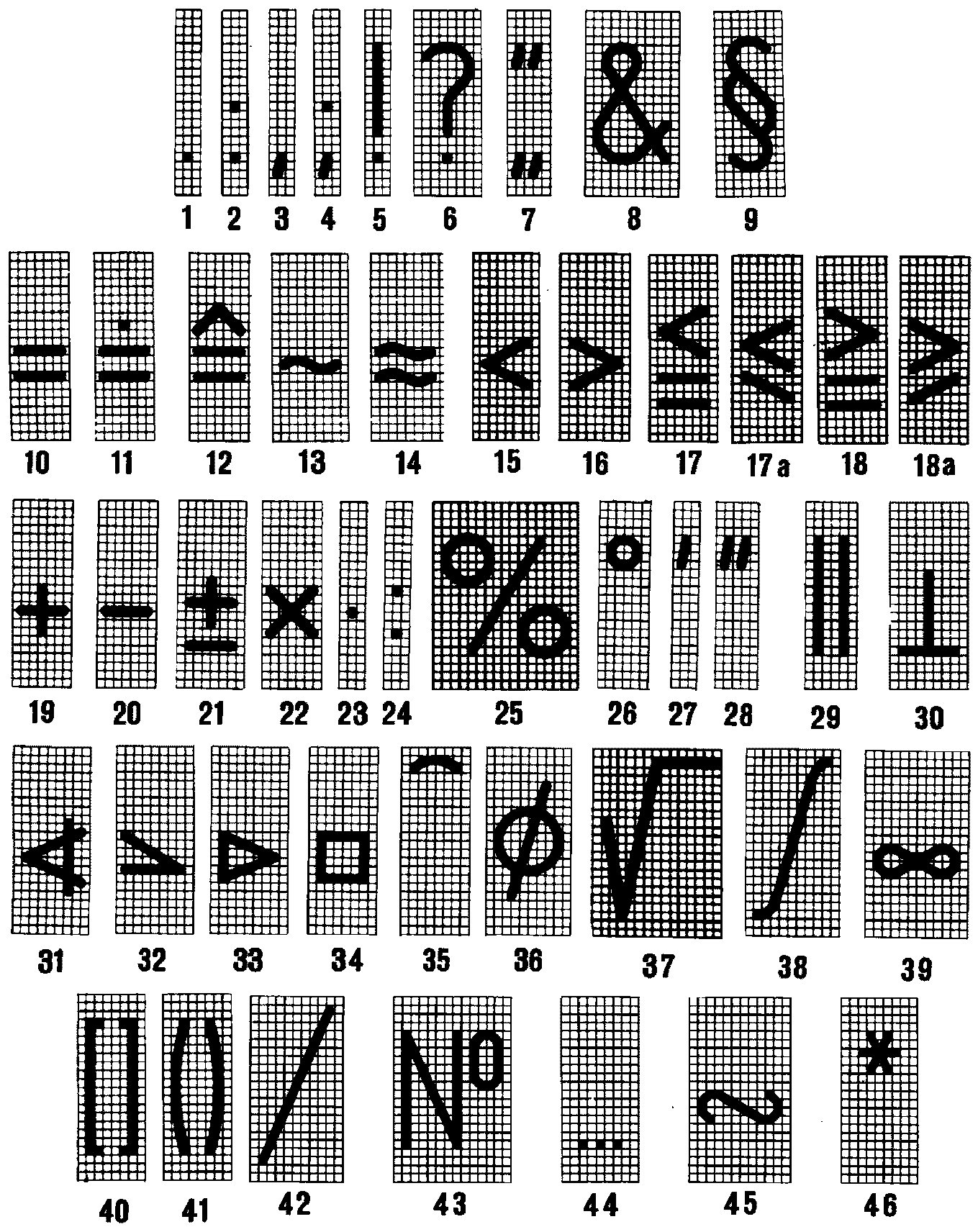

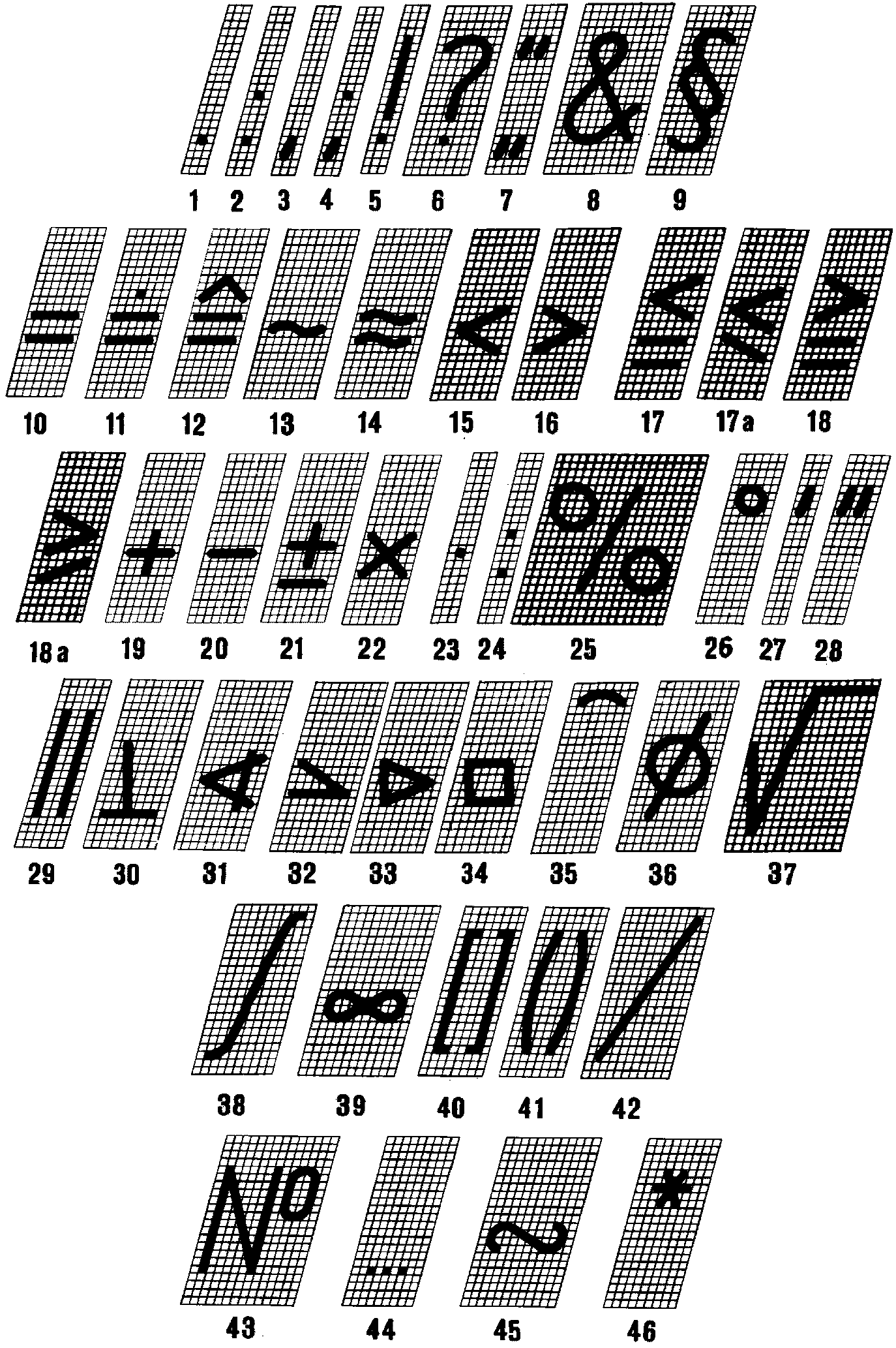

7.1 Шрифт типа А с наклоном приведен на черт. 19.

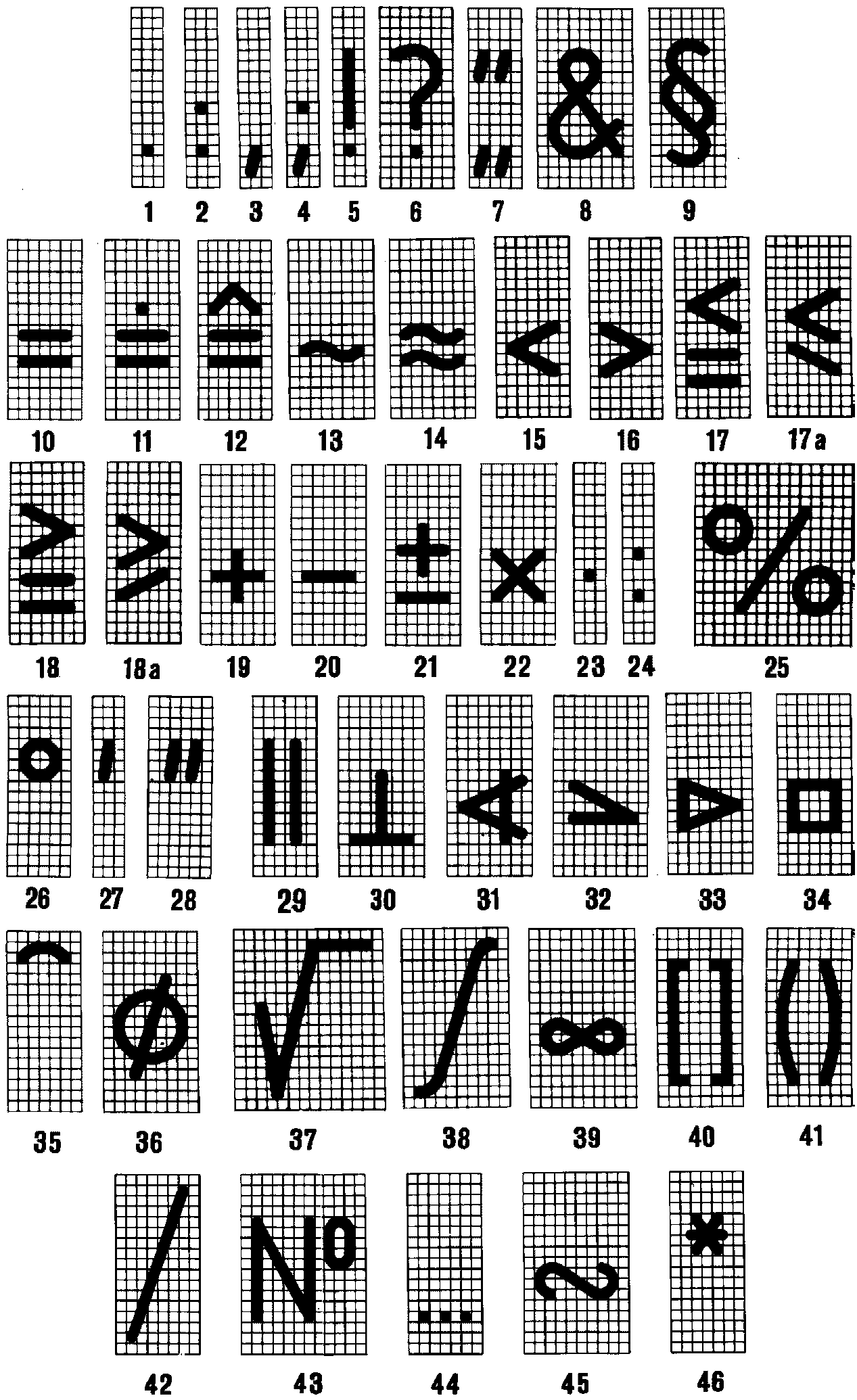

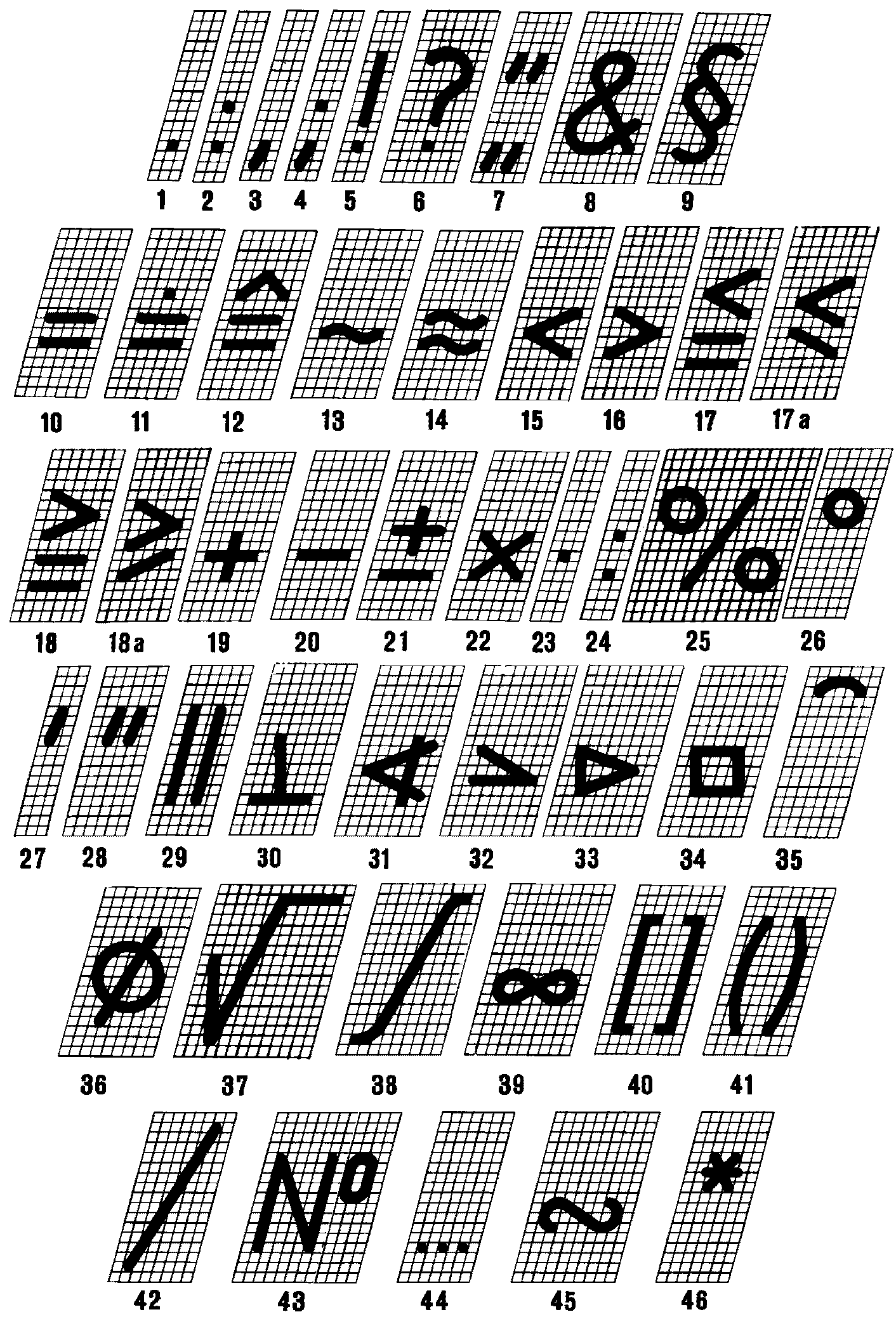

7.2 Шрифт типа А без наклона приведен на черт. 20.
7.3 Шрифт типа Б с наклоном приведен на черт. 21.
7.4 Шрифт типа Б без наклона приведен на черт. 22.
7.5 Наименования знаков приведены в табл. 3.

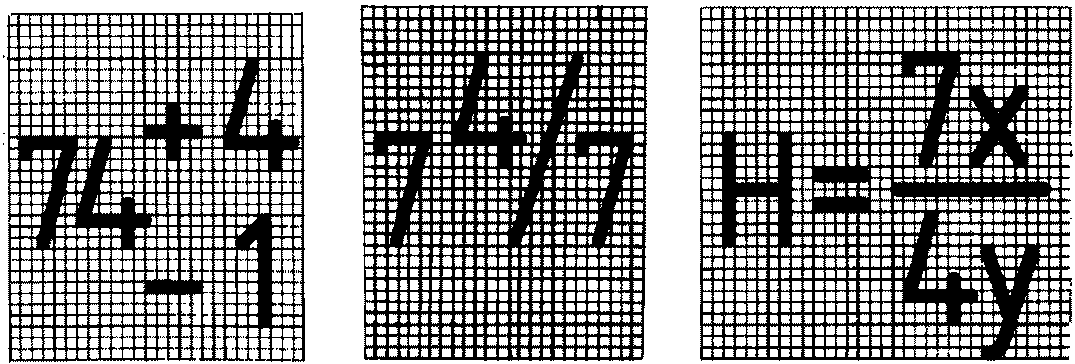

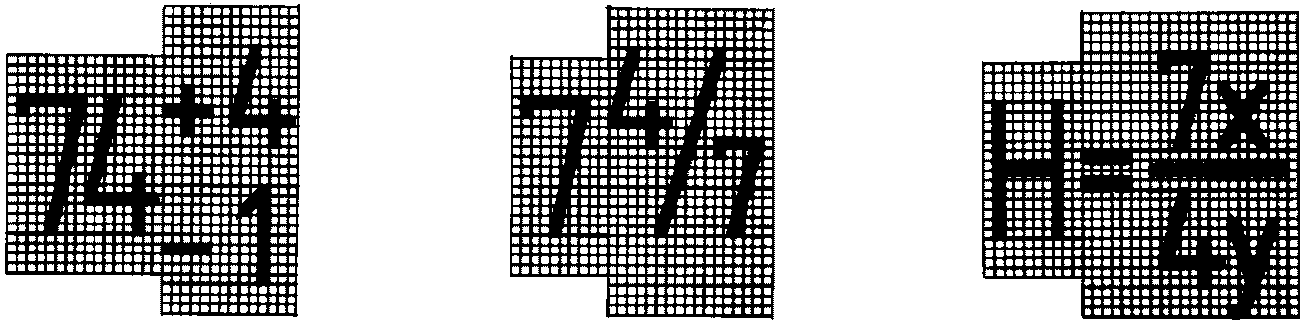

8. ПРАВИЛА НАПИСАНИЯ ДРОБЕЙ, ПОКАЗАТЕЛЕЙ, ИНДЕКСОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ

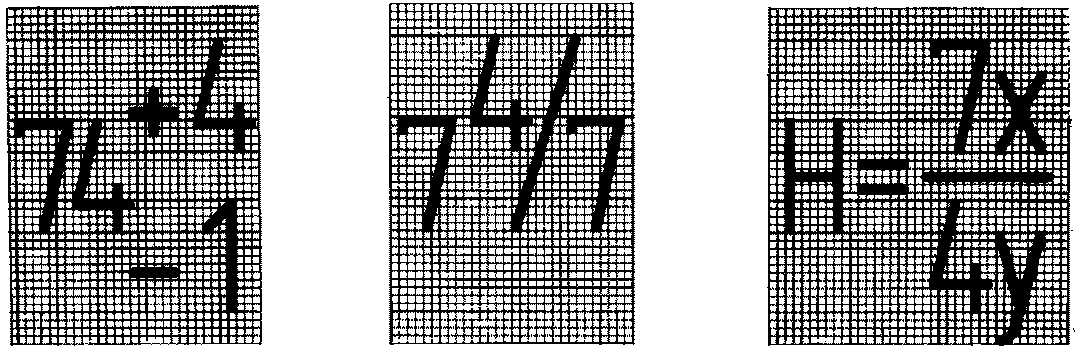

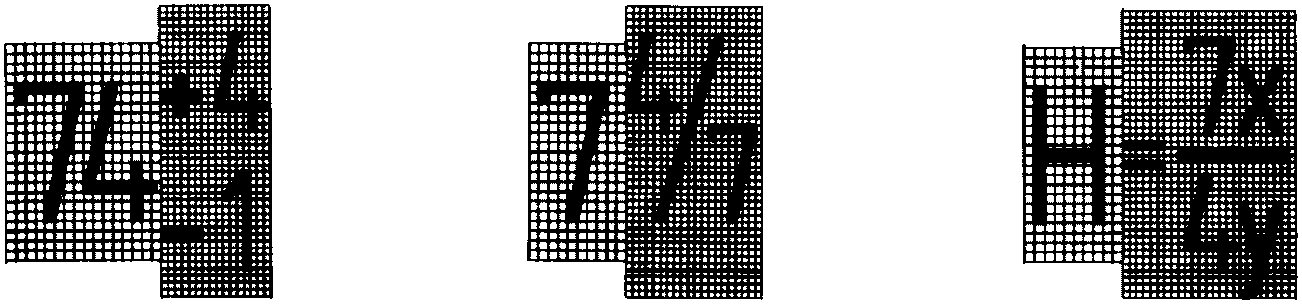

8.1 Дроби, показатели, индексы и предельные отклонения выполняются в соответствии с табл. 4 размером шрифта:
на одну ступень меньшим, чем размер шрифта основной величины, к которой они приписываются;
одинакового размера с размером шрифта основной величины.
Справочное
