ГОСТ 2.315-68*. Межгосударственный стандарт. Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей

Государственный комитет СССР по стандартам · № ГОСТ 2.315-68*Действующий акт

(введен в действие Постановлением Госстандарта СССР 01.12.1967)

(ред. от 01.04.1998)

Примечание

Документ утрачивает силу на территории Российской Федерации с 01.10.2027 в связи с изданием Приказа Росстандарта от 27.08.2026 № 1040-ст. Взамен вводится в действие ГОСТ Р 2.315-2026. Документ утрачивает силу на территории Российской Федерации с 01.10.2027 в связи с изданием Приказа Росстандарта от 27.08.2026 № 1040-ст. Взамен вводится в действие ГОСТ Р 2.315-2026. Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1971. Взамен ГОСТ 3465-52.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 3465-46"]:::rst
  n1["ГОСТ 3465-52"]:::rst
  n2["ГОСТ 2.315-68*"]:::doc
  click n2 "https://bukva.ai/docs/gost-2-315-68" "ГОСТ 2.315-68*. Межгосударственный стандарт. Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей (введен в действие Постановлением Госс"
  n3["ГОСТ Р 2.315-2026"]:::notEnt
  n2 --> n3
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие
Постановлением Госстандарта СССР

в декабре 1967 года

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ. ИЗОБРАЖЕНИЯ УПРОЩЕННЫЕ И УСЛОВНЫЕ КРЕПЕЖНЫХ ДЕТАЛЕЙ

Unified system for design documentation. Simplified and symbolic designations of fasteners

ГОСТ 2.315-68*

Взамен ГОСТ 3465-52

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от декабря 1967 г. срок введения установлен

с 1 января 1971 года

Издание (май 2000 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., апреле 1998 г. (ИУС 3-81, 7-98).

1. Настоящий стандарт устанавливает упрощенные и условные изображения крепежных деталей на сборочных чертежах и чертежах общих видов всех отраслей промышленности и строительства. Стандарт полностью соответствует СТ СЭВ 1978-79.

2. На сборочных чертежах и чертежах общих видов изображение крепежных деталей (упрощенное или условное) выбирают в зависимости от назначения и масштаба чертежа.

Крепежные детали, у которых на чертеже диаметры стержней равны 2 мм и менее, изображают условно. Размер изображения должен давать полное представление о характере соединения.

3. Упрощенные и условные изображения крепежных деталей должны соответствовать указанным в табл. 1.

Таблица 1

НаименованиеИзображение
упрощенноеусловное
1. Болты и винты:рис. 1
с шестигранной головкойрис. 2

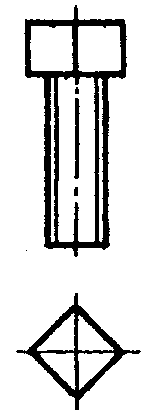

с квадратной головкойрис. 3
с молоткообразной головкойрис. 4
2. Болты:

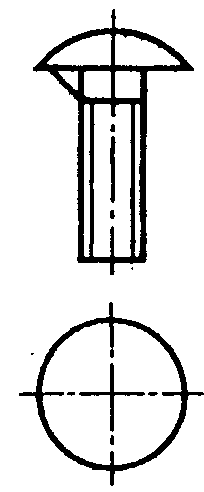

с полукруглой головкой и усомрис. 5рис. 6

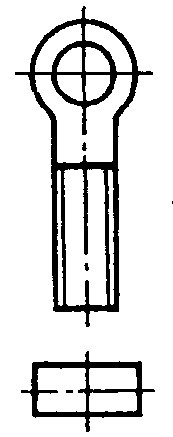

откидные с круглой головкойрис. 7рис. 8
откидные с вилкойрис. 9

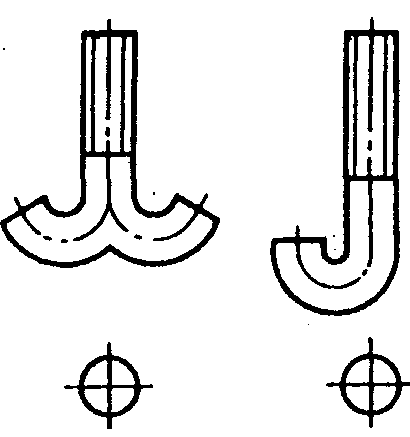

фундаментныерис. 10рис. 11
3. Винты:рис. 12

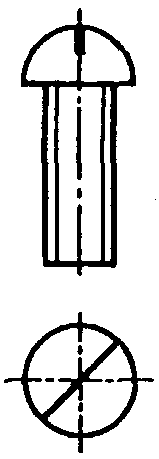

с полукруглой головкойрис. 13
с цилиндрической головкойрис. 14
с цилиндрической головкой и сферойрис. 15
с полукруглой головкой и крестообразным шлицемрис. 16рис. 17
с цилиндрической головкой, сферой и крестообразным шлицемрис. 18
с цилиндрической головкой и шестигранным углублением под ключрис. 19
с полупотайной головкойрис. 20рис. 21
с потайной головкойрис. 22
с потайной головкой и крестообразным шлицемрис. 23

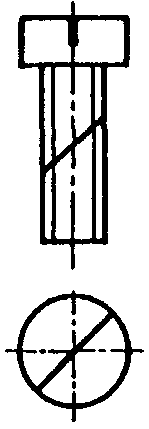

с цилиндрической головкой саморежущиерис. 24рис. 25
с потайной головкой и крестообразным шлицем саморежущиерис. 26рис. 27
4. Гайки:рис. 28

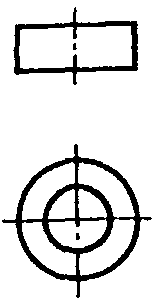

круглыерис. 29
шестигранныерис. 30
шестигранные прорезные и корончатыерис. 31
гайки-барашкирис. 32рис. 33
5. Шурупы:
с полукруглой головкойрис. 34рис. 35
с потайной головкойрис. 36рис. 37
с полупотайной головкойрис. 38
6. Шпилькирис. 39рис. 40
7. Шайбы:
простые, стопорные и т.д.рис. 41рис. 42
стопорные с язычкомрис. 43рис. 44
пружинныерис. 45рис. 46
8. Штифты:рис. 47
цилиндрическиерис. 48
коническиерис. 49

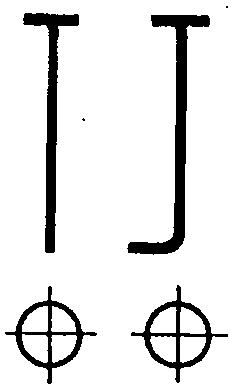

9. Гвоздирис. 50рис. 51
10. Шплинтырис. 52рис. 53
11. Резьбовые вставкирис. 54

4. Примеры упрощенных и условных изображений крепежных деталей в соединениях даны в табл. 2.

Таблица 2

упрощенноеусловное
рис. 55рис. 56
рис. 57рис. 58
рис. 59рис. 60
рис. 61рис. 62
рис. 63рис. 64

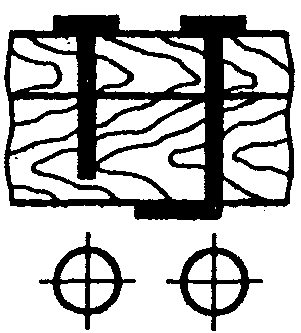

рис. 65рис. 66
рис. 67рис. 68
рис. 69рис. 70

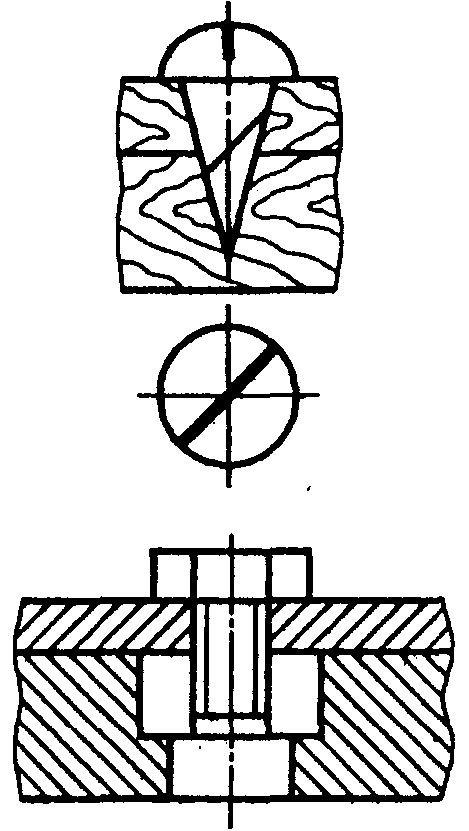

рис. 71рис. 72

3, 4. (Измененная редакция, Изм. № 1, 2).

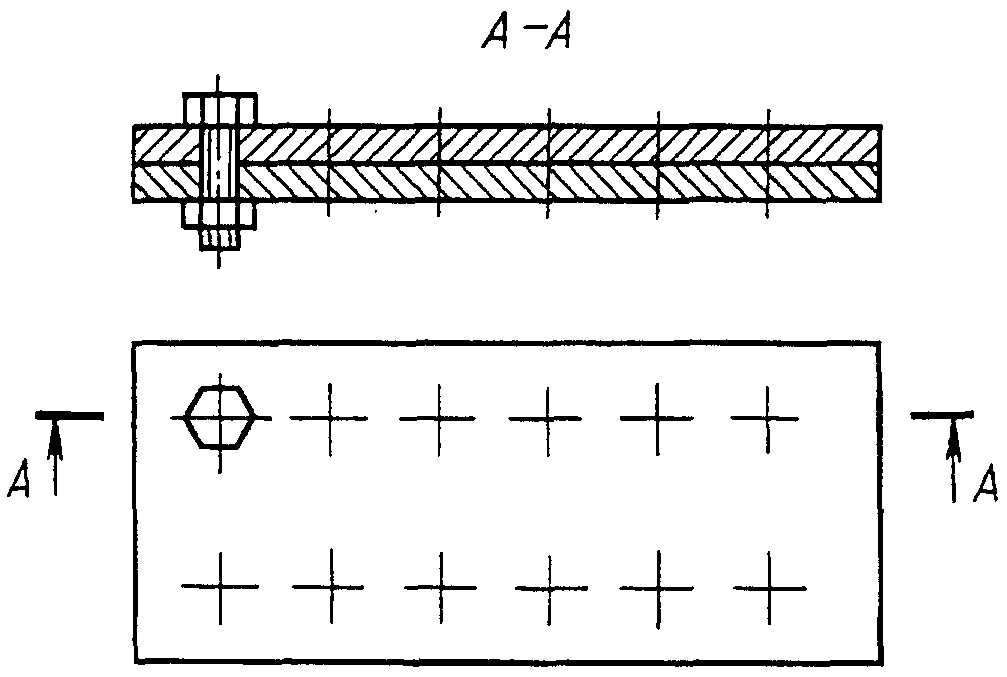

5. Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений, то крепежные детали, входящие в эти соединения, следует показывать условно или упрощенно в одном-двух местах каждого соединения, а в остальных — центровыми или осевыми линиями (черт. 1).

рис. 73

Черт. 1

6. Если на чертеже имеется несколько групп крепежных деталей, различных по типам и размерам, то вместо нанесения повторяющихся номеров позиций рекомендуется одинаковые крепежные детали обозначать условными знаками, а номер позиции наносить только один раз (черт. 2).

рис. 74

Черт. 2

В строительных чертежах допускается одинаковые группы крепежных деталей обводить сплошной тонкой линией с поясняющей надписью на полке линии-выноски; при этом преобладающие крепежные детали не обводят и не оговаривают в общих указаниях к чертежу.

7. Шлицы на головках крепежных деталей следует изображать одной сплошной линией, как показано на черт. 3: на одном виде — по оси крепежной детали, на другом — под углом 45° к рамке чертежа.

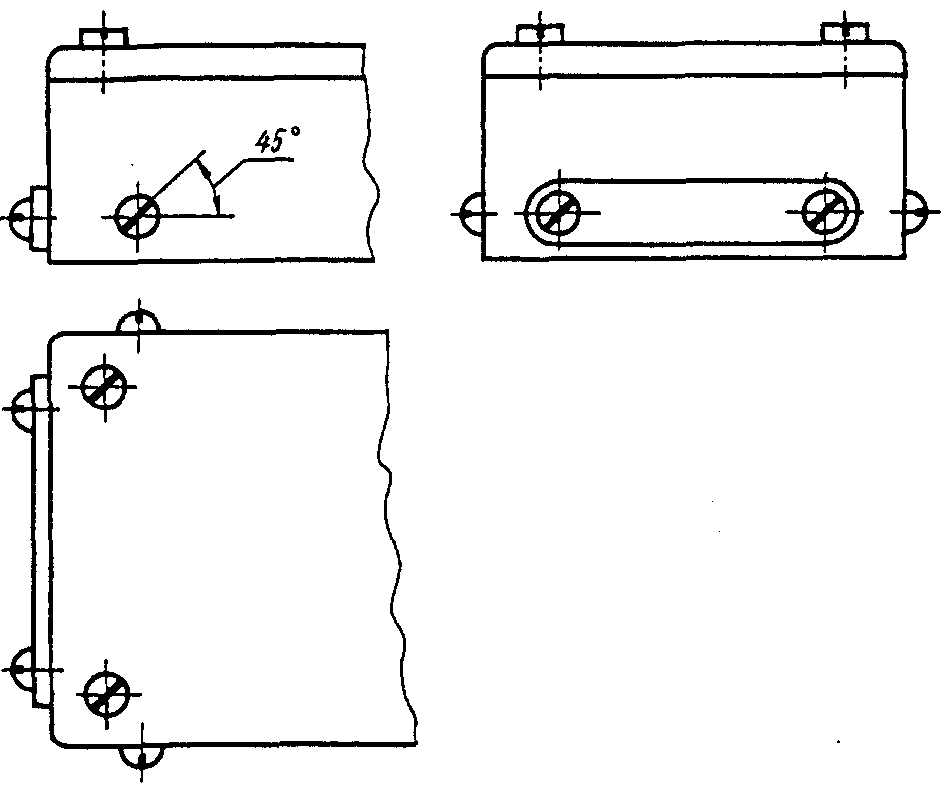

рис. 75

Черт. 3

Если линия шлица, проведенная под углом 45° к рамке чертежа, совпадает с центровой линией или близка по направлению к ней, то линия шлица проводится под углом 45° к центровой линии (черт. 4).

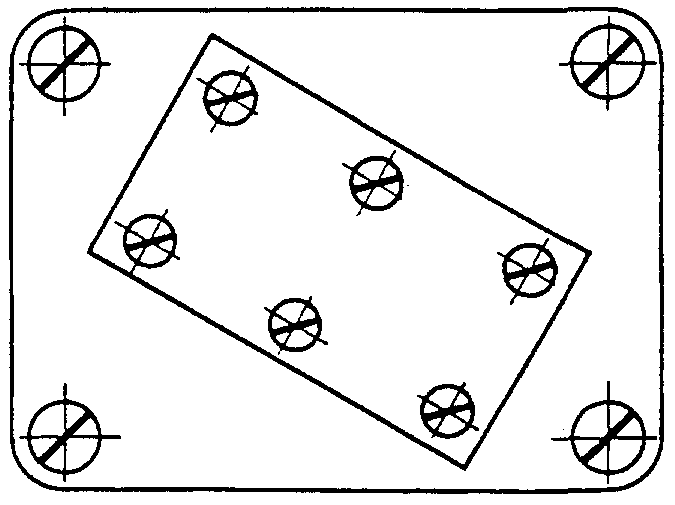

рис. 76

Черт. 4
