ГОСТ IEC 62841-2-11-2017. Межгосударственный стандарт. Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к ручным пилам с возвратно-поступательным движением рабочего инструмента (лобзикам и ножовочным пилам)
(введен в действие Приказом Росстандарта от 30.10.2018 № 862-ст)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 09.03.2021 № 28). Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 3, 2020; поправки, опубликованной в «ИУС», № 4, 2020. Документ введен в действие с 01.01.2020. Взамен ГОСТ IEC 60745-2-11-2014.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р 50636-94"]:::rst click n0 "https://bukva.ai/docs/standart-gost-r-58028-2017" "ГОСТ Р 50636-94. Государственный стандарт Российской Федерации. Машины ручные электрические. Частные требования безопасности и методы испытаний пил с возвратно-поступательным движе" n1["ГОСТ Р МЭК 60745-2-11-2008"]:::rst click n1 "https://bukva.ai/docs/gost-r-mek-60745-2-11-2008" "ГОСТ Р МЭК 60745-2-11-2008. Машины ручные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к пилам с возвратно-поступательным движением рабочего инстр" n2["ГОСТ IEC 60745-2-11-2011"]:::rst click n2 "https://bukva.ai/docs/gost-iec-60745-2-11-2011" "ГОСТ IEC 60745-2-11-2011. Межгосударственный стандарт. Машины ручные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к пилам с возвратно-поступательн" n3["ГОСТ IEC 60745-2-11-2014"]:::rst click n3 "https://bukva.ai/docs/gost-iec-60745-2-11-2014" "ГОСТ IEC 60745-2-11-2014. Межгосударственный стандарт. Машины ручные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к пилам с возвратно-поступательн" n4["ГОСТ IEC 62841-2-11-2017"]:::doc click n4 "https://bukva.ai/docs/standart-gost-iec-62841-2-11-2017" "ГОСТ IEC 62841-2-11-2017. Межгосударственный стандарт. Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 2-11. Частные требования к" n3 --> n4 n2 --> n3 n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 октября 2018 г. № 862-ст
МАШИНЫ РУЧНЫЕ, ПЕРЕНОСНЫЕ И САДОВО-ОГОРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ
БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТНЫЕ ТРЕБОВАНИЯ К РУЧНЫМ ПИЛАМ
С ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫМ ДВИЖЕНИЕМ РАБОЧЕГО ИНСТРУМЕНТА
(ЛОБЗИКАМ И НОЖОВОЧНЫМ ПИЛАМ)
Electric motor-operated hand-held tools, transportable
tools and lawn and garden machinery. Safety and test
methods. Part 2-11: Particular requirements for hand-held
reciprocating saws (jig saws and sabre saws)
(IEC 62841-2-11:2015,
Electric motor-operated hand-held, transportable tools
and lawn and garden machinery — Safety — Part 2-11:
Particular requirements for hand-held reciprocating saws,
IDT)
1 января 2020 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Акционерным обществом «ИНТЕРСКОЛ» (АО «ИНТЕРСКОЛ») на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 262 «Инструмент механизированный и ручной»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. № 103-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 октября 2018 г. № 862-ст межгосударственный стандарт ГОСТ IEC 62841-2-11-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2020 г.
5 Настоящий стандарт идентичен международному стандарту IEC 62841-2-11:2015 «Машины ручные, переносные и садово-огородные электрические. Безопасность. Часть 2-11. Частные требования к ручным пилам с возвратно-поступательным движением рабочего инструмента» («Electric motor-operated hand-held tools, transportable tools and lawn and garden machinery — Safety — Part 2-11: Particular requirements for hand-held reciprocating saws», IDT).
Международный стандарт разработан Техническим комитетом Международной электротехнической комиссии IEC/TC 116 «Безопасность ручного электрического механизированного инструмента».
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, находятся в Федеральном информационном фонде стандартов.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 Настоящий межгосударственный стандарт взаимосвязан с техническими регламентами Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования» и реализует их требования безопасности
7 ВЗАМЕН ГОСТ IEC 60745-2-11-2014
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в комплекс стандартов, устанавливающих требования безопасности и методы испытаний ручных, переносных и садово-огородных электрических машин.
Настоящий стандарт применяют совместно с ГОСТ IEC 62841-1-2014 «Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 1. Общие требования», идентичным международному стандарту IEC 62841-1:2014 «Electric motor-operated hand-held tools, transportable tools and lawn and garden machinery — Safety — Part 1: General requirements» «Электроинструменты ручные с приводом от двигателя, передвижные инструменты и садово-огородное оборудование. Безопасность. Часть 1. Общие требования».
Настоящий стандарт устанавливает частные требования безопасности и методы испытаний ручных пил с возвратно-поступательным движением рабочего инструмента (лобзикам и ножовочным пилам), которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки IEC 62841-1:2014. Пункты, дополняющие IEC 62841-1:2014, имеют нумерацию, начиная со 101.
Номера разделов, пунктов, таблиц и рисунков настоящего стандарта соответствуют приведенным в IEC 62841-2-11.
В настоящем стандарте методы испытаний ручных пил с возвратно-поступательным движением рабочего инструмента (лобзиков и ножовочных пил) выделены курсивом.
Примечание - По рекомендации МЭК внимание национальных комитетов обращается на тот факт, что производителям машин и испытательным лабораториям потребуется переходный период после принятия данного межгосударственного стандарта, для изготовления продукции в соответствии с новыми требованиями и переоснащения оборудованием (приборами) для проведения новых или пересмотренных испытаний, поэтому настоящий стандарт рекомендуется ввести в действие в качестве национального стандарта не ранее, чем через 36 месяцев с даты его принятия на заседании МГС, с соответствующей отменой заменяемого стандарта.
1 Область применения
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
Настоящий стандарт распространяется на ручные пилы с возвратно-поступательным движением рабочего инструмента, такие как лобзики и ножовочные пилы.
2 Нормативные ссылки
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
ISO 16893-1:2008 Панели на деревянной основе. Прессборд. Часть 1. Классификации
3 Термины и определения
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
3.101 пила с возвратно-поступательным движением рабочего инструмента (reciprocating saw): Машина, предназначенная для резки различных материалов полотном (полотнами), совершающими возвратно-поступательное или колебательное движения.
3.102 лобзик (jig saw): Пила с возвратно-поступательным движением рабочего инструмента, оснащенная опорной плитой, обеспечивающей регулировку угла наклона рабочего инструмента.
Примечание — Типовые конструкции лобзиков показаны на рисунке 102.
3.103 ножовочная пила (sabre saw): Пила с возвратно-поступательным движением рабочего инструмента оснащенная направляющей плитой, обеспечивающей установки рабочего инструмента под углом.
Примечание — Типовые конструкции ножовочных пил показаны на рисунке 103.
4 Общие требования
Применяют соответствующий раздел IEC 62841-1.
5 Общие условия испытаний
Применяют соответствующий раздел IEC 62841-1 со следующим дополнением.
5.17 Дополнение:
Масса машины определяется с учетом присоединительного патрубка для пылеудаления, если таковой имеется.
6 Опасность излучения, токсичность и прочие опасности
Применяют соответствующий раздел IEC 62841-1.
7 Классификация
Применяют соответствующий раздел IEC 62841-1.
8 Маркировка и инструкция
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
8.14.1 Дополнение:
Пилы с возвратно-поступательным движением рабочего инструмента должны содержать дополнительные указания, приведенные в 8.14.1.101. Эта часть может быть напечатана отдельно от раздела «Общие указания по технике безопасности машин».
8.14.1.101 Дополнительные указания мер безопасности при работе с пилами с возвратно-поступательным движением рабочего инструмента
a) Удерживайте машину только за изолированные поверхности захвата в случае, если выполняется работа, при которой возможно касание рабочим инструментом скрытой электропроводки или собственного шнура питания. При контакте рабочего инструмента с находящимся под напряжением проводом доступные металлические части машины могут оказаться под напряжением и вызвать поражение оператора электрическим током.
b) Пользуйтесь струбцинами или иными подходящими средствами крепления заготовки на устойчивом основании. Удержание заготовки рукой или другими частями тела может привести к потере управления.
Примечание — Это предупреждение не распространяется на садовые пилы для деревьев или подрезки живой изгороди.
c) Инструкция по правильному применению пылесборной системы; если применимо;
d) Информация о максимальной толщине объекта обработки;
e) Инструкция по регулировке машины для установки пильного полотна в различных положениях, если это применимо.
9 Защита от контакта с токоведущими частями
10 Пуск
11 Потребляемая мощность и ток
12 Нагрев
13 Теплостойкость и огнестойкость
Применяют соответствующий раздел IEC 62841-1.
14 Влагостойкость
Применяют соответствующий раздел IEC 62841-1.
15 Коррозионностойкость
Применяют соответствующий раздел IEC 62841-1.
16 Защита от перегрузки трансформаторов и соединенных с ними частей
Применяют соответствующий раздел IEC 62841-1.
17 Надежность
Применяют соответствующий раздел IEC 62841-1.
18 Ненормальный режим работы
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями.
18.8 Замена таблицы 4.
Требуемые уровни эффективности
| Тип и назначение важной для безопасности функции | Требуемый уровень эффективности |
|---|---|
| Выключатель питания, предотвращающий нежелательное включение | b |
| Выключатель питания, предотвращающий нежелательное выключение лобзиков | a |
| Выключатель питания, предотвращающий нежелательное выключение ножовочных пил | b |
| Любой электронный регулятор должен пройти испытание по 18.3 | Не является важной для безопасности функцией |
| Любое устройство ограничения скорости | Не является важной для безопасности функцией |
| Предотвращение превышения тепловых пределов по разделу 18 | a |
| Предотвращение самовозврата в соответствии с 23.3 | b |
19 Механическая безопасность
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями.
19.1 Замена первого абзаца.
Движущиеся и вращающиеся детали, помимо пильного полотна, должны быть расположены или закрыты таким образом, чтобы при нормальной эксплуатации обеспечивалась достаточная защита оператора от травмы. Требования к защитному ограждению пильного полотна приведены в 19.1.101.
19.6 Этот пункт не применяется.
19.101 Защитное ограждение пильного полотна
Лобзик должен иметь защитное ограждение, предотвращающее случайное прикосновение к режущей кромке пильного полотна над опорной плитой. Защитное ограждение не должно препятствовать визуальному наблюдению в месте касания пильного полотна с объектом обработки.
Соответствие проверяют осмотром и испытанием.
Лобзик настраивается на выполнение пропила под прямым углом. Испытательный щуп, показанный на рисунке 101 a, перемещается над опорной плитой, как показано на рисунках 101 b и 101 c. Продольная ось испытательного щупа должна быть перпендикулярна зубчатой кромке пильного полотна. Испытательный щуп должен быть расположен симметрично срединной плоскости пильного полотна. При перемещении испытательного щупа не допускается его прикосновение к зубчатой кромке пильного полотна.
b) Для других пил с возвратно-поступательным действием рабочего инструмента
Если пила с возвратно-поступательным движением рабочего инструмента сконструирована так, что зона захвата расположена близко к пильному полотну, то должно быть предусмотрено защитное ограждение, предотвращающее случайное прикосновение к зубчатой кромке пильного полотна в любом положении в соответствии с 8.14.2 b) 103.
20 Механическая прочность
21 Конструкция
21.18.1 Дополнение:
В лобзиках, помимо выключателей питания с самовозвратом, допускаются иные выключатели питания.
22 Внутренняя проводка
Применяют соответствующий раздел IEC 62841-1.
23 Комплектующие изделия
Применяют соответствующий раздел IEC 62841-1 со следующим изменением.
23.3 Замена первого абзаца:
Если машина не оснащена выключателем питания с самовозвратом без блокировки в положении «Включено», то устройства защиты (например, устройства защиты от перегрузки или от перегрева) или схемы, выключающие машину, должны быть без самовозврата в рабочее положение.
24 Присоединение к источнику питания и внешние гибкие шнуры
Применяют соответствующий раздел IEC 62841-1.
25 Зажимы для внешних проводов
Применяют соответствующий раздел IEC 62841-1.
26 Заземление
Применяют соответствующий раздел IEC 62841-1.
27 Винты и соединения
Применяют соответствующий раздел IEC 62841-1.
28 Пути утечки тока, воздушные зазоры и расстояние по изоляции
Применяют соответствующий раздел IEC 62841-1.
движения испытательного щупа
Примечание - Для упрощения верхняя часть лобзика не изображена.

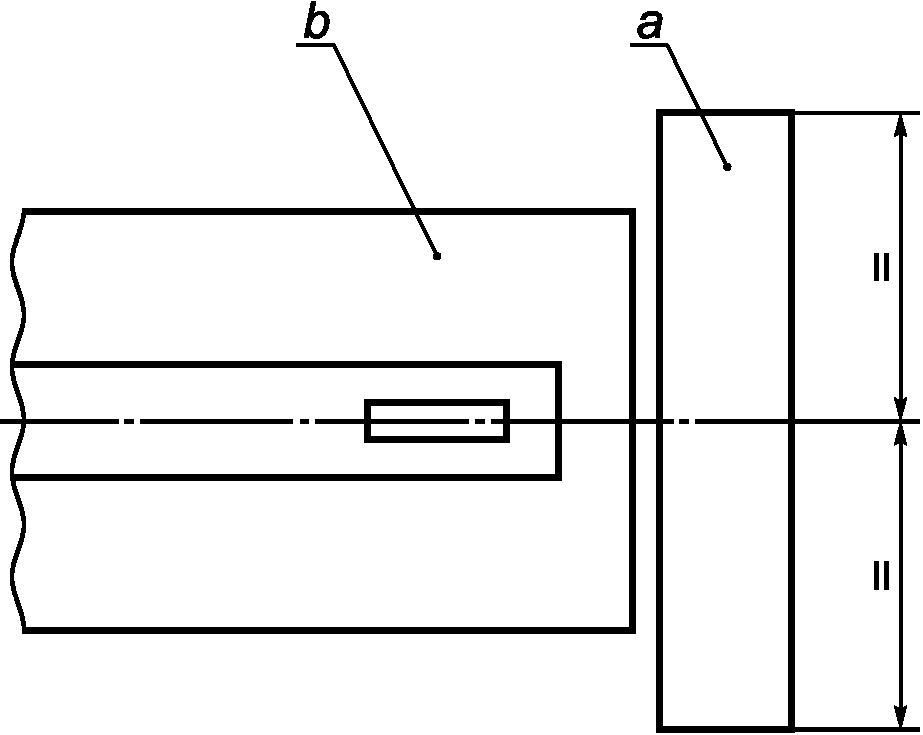

c) Вид направляющей плиты с положением испытательного щупа

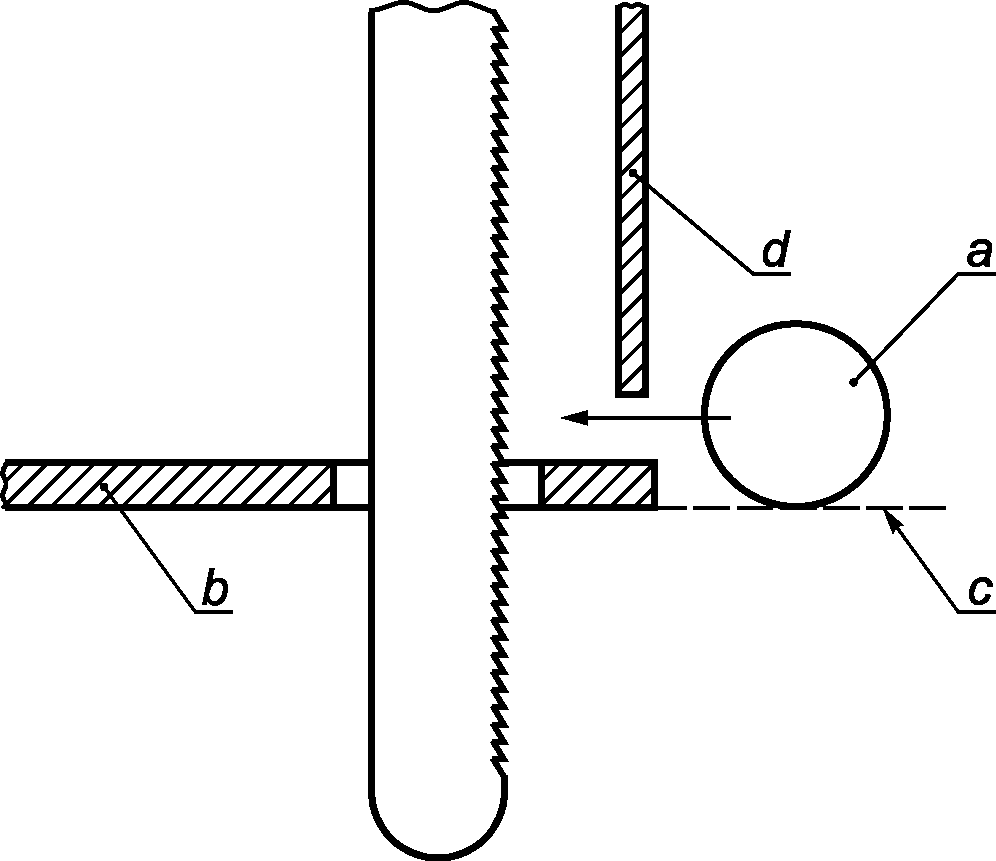

a — испытательный щуп; b — опорная плита; c — плоскость опорной плиты; d — защитное ограждение

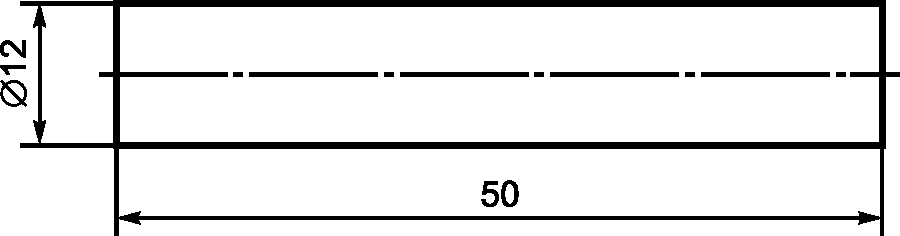

Рисунок 101 — Испытательный щуп
Рисунок 102 — Типовые конструкции лобзиков
Рисунок 103 — Типовые конструкции ножовочных пил

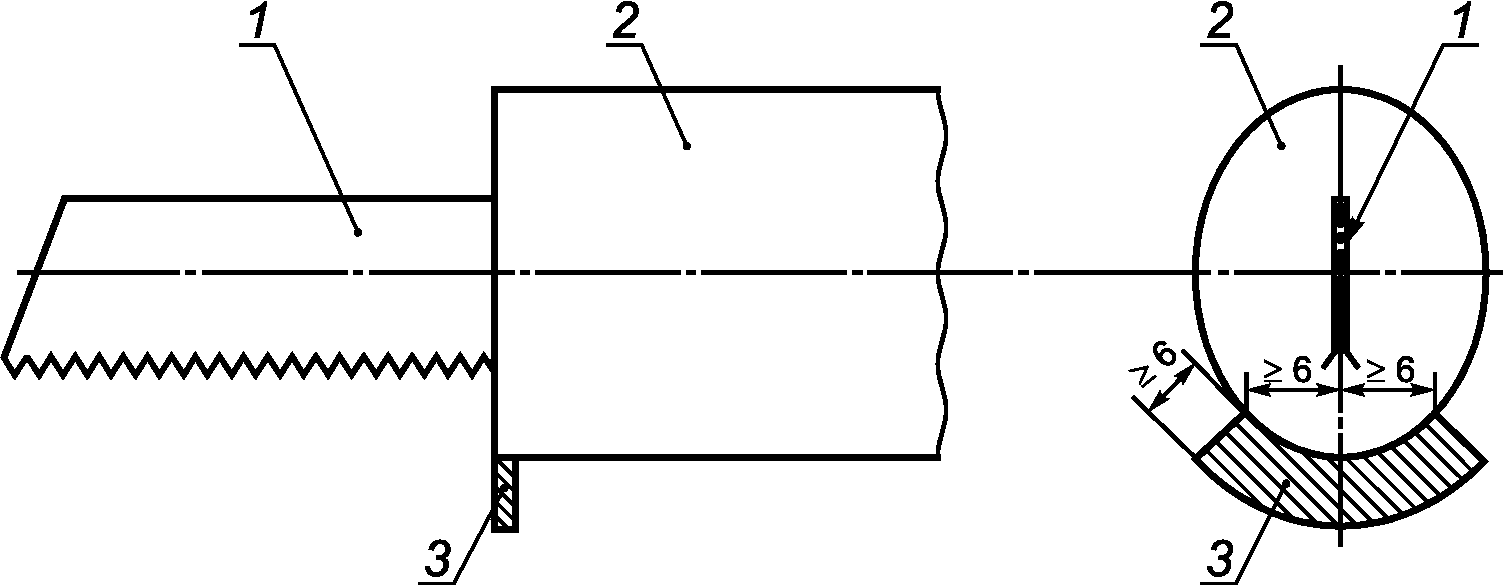

1 — лезвие пилы; 2 — корпус; 3 — защитное ограждение
Рисунок 104 — Минимальные размеры защитного ограждения
Приложения
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями.
I.2 Определение шумовых характеристик (тест код, класс 2)
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
I.2.4 Условия установки и монтажа электрических машин при испытании на шум.
Пилы с возвратно-поступательным движением рабочего инструмента устанавливаются таким образом, чтобы условия испытания соответствовали нормальным условиям эксплуатации.
Пилы с возвратно-поступательным движением рабочего инструмента испытывают на холостом ходу с установленным на них пильным полотном наименьшего размера, рекомендованного для распиловки древесностружечной плиты. Система подкачки, если таковая имеется, устанавливается на максимальное значение. Регулировку скорости, если таковая имеется, устанавливают на максимальное значение.
Примечание - Экспериментальные исследования показали, что уровни шума пил с возвратно-поступательным движением рабочего инструмента на холостом ходу и под нагрузкой аналогичны. В целях упрощения процедуры определения шумовых характеристик измерения проводятся на холостом ходу.
Требования к температуре окружающей среды по 5.6 не применяются.
I.2.9 Декларирование и проверка величин испускаемого шума.
Для стандартного отклонения воспроизводимости метода \sigma_{R0} 1,5 дБ и для типичного стандартного отклонения производства ожидаются величины соответственно KpA и KWA, равные 5 дБ.
Примечание - Значения KpA и KWA больше, потому что они включают в себя испускание шума под нагрузкой.
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
На рисунках I.103 и I.104 показаны места установки измерительных преобразователей для различных пил.
Пилы с возвратно-поступательным движением рабочего инструмента испытывают под нагрузкой в соответствии с условиями, указанными в таблицах I.101, I.102 и I.103.
Лобзики испытывают распиловкой древесностружечной плиты и листового металла. Ножовочные пилы испытывают распиловкой древесностружечной плиты, а пилы с максимальной толщиной объекта обработки, в соответствии с 8.14.2 b) 4), не менее 100 мм, также распиловкой деревянного бруса.
Ножовочные пилы и лобзики с возможностью регулировки скорости должны быть настроены в соответствии с рекомендациями изготовителя, для каждого материала, используемого в испытании. Если рекомендации изготовителя отсутствуют, то скорость настраивают на максимальное значение.
Условия испытаний для ножовочных пил и лобзиков при распиловке древесностружечной плиты
| Ориентация | Для лобзиков: Распиловка горизонтального отрезка древесностружечной плиты, класс P-LB-Reg, в соответствии с ISO 16893-1:2008 (марки П-А по ГОСТ 10632-2007), плотностью (610 +/- 60) кг/м3, толщиной (38 +/- 2) мм, минимальной длиной 500 мм и шириной примерно 600 мм. Объект обработки опирается на упругий материал и надежно прикреплен к испытательному стенду винтами, скобами, пневматическими цилиндрами или подобными средствами, как показано на рис. I.101. Для ножовочных пил: Распиловка вертикальной древесностружечной плиты, класс P-LB-Reg, в соответствии с ISO 16893-1:2008 (марки П-А по ГОСТ 10632-2007), плотностью (610 +/- 60) кг/м3, толщиной (38 +/- 2) мм, минимальной длиной 500 мм и шириной примерно 600 мм. Объект обработки опирается на упругий материал и надежно прикреплен к испытательному стенду винтами, скобами, пневматическими цилиндрами или подобными средствами, как показано на рис. I.102. Избыточный конец плиты должен иметь размер 250 мм от зоны крепления и регулироваться перед началом каждой серии испытаний, состоящей из пяти циклов испытаний. В течение всего испытания пильное полотно должно быть расположено перпендикулярно плите. |
|---|---|
| Рабочий инструмент | Для всей серии испытаний используется новое пильное полотно, предназначенное для распиловки древесностружечной плиты. Используемые пильные полотна должны быть зафиксированы. Системы подкачки, если таковые имеются, устанавливают в соответствии с рекомендациями изготовителя для распиловки древесностружечной плиты. Если рекомендации изготовителя отсутствуют, то системы подкачки настраивают на максимальное значение. Ножовочные пилы должны быть оборудованы направляющей плитой. |
| Усилие подачи | Для лобзиков: К машине прикладывают горизонтальное усилие (усилие, приложенное по направлению резания), равное (35 +/- 5) Н. Следует избегать чрезмерного усилия подачи. Направленное вниз усилие, приложенное к машине для обеспечения контакта опорной плиты с объектом обработки, не должно быть более 30 Н. Усилие подачи и направленное вниз усилие должны быть измерены, например, с помощью шкалы и записаны. Для ножовочных пил: В дополнение к массе машины к ней прикладывают вертикальное усилие (усилие направлено вниз в направлении разреза), равное (40 +/- 5) Н. Следует избегать чрезмерного усилия подачи. Горизонтальное усилие, приложенное к машине для обеспечения контакта направляющей плиты с объектом обработки, не должно быть более 30 Н. Усилие подачи и горизонтальное усилие должны быть измерены, например, с помощью шкалы, и записаны. |
| Цикл испытания | Необходимо отрезать полосу шириной приблизительно 30 мм от древесностружечной плиты шириной 600 мм. Измерение начинается, когда пильное полотно входит в объект обработки, и заканчивается, когда пильное полотно выходит из объекта обработки. |
Условия испытаний для лобзика при резке листового металла
| Ориентация | Резка горизонтального листа из мягкой стали с длиной не менее 300 мм, шириной не менее 100 мм и толщиной приблизительно 3 мм. Объект обработки опирается на упругий материал и надежно прикреплен к испытательному стенду винтами, скобами, пневматическими цилиндрами или подобными средствами так, как показано на испытательном стенде, рис. I.101. Избыточный конец листового металла должен иметь размер 80 мм от зоны крепления и регулироваться перед началом каждой серии испытаний, состоящей из пяти циклов испытаний. |
|---|---|
| Рабочий инструмент | Для всей серии испытаний используется новое пильное полотно, предназначенное для резки мягкой стали. Используемые пильные полотна должны быть зафиксированы. Системы подкачки, если таковые имеются, устанавливают в положение «Отключено». |
| Усилие подачи | К машине прикладывают горизонтальное усилие (усилие, приложенное по направлению резания), равное (35 +/- 5) Н. Следует избегать чрезмерного усилия подачи. Направленное вниз усилие, приложенное к машине для обеспечения контакта опорной плиты с объектом обработки, не должно быть более 30 Н. Усилие подачи и направленное вниз усилие должны быть измерены, например, с помощью шкалы и записаны. |
| Цикл испытания | Необходимо отрезать полосу шириной приблизительно 8 мм от металлического листа шириной 100 мм. Измерение начинается, когда пильное полотно входит в объект обработки, и заканчивается, когда пильное полотно выходит из объекта обработки. |
Условия испытаний для ножовочной пилы при распиловке деревянного бруса
| Ориентация | Распиловка горизонтального бруса из строительной древесины, такой как ель, с поперечным сечением (100 +/- 5) мм x (100 +/- 5) мм и минимальной длиной 500 мм. Объект обработки опирается на упругий материал и надежно прикреплен к испытательному стенду винтами, скобами, пневматическими цилиндрами или подобными средствами так, как показано на испытательном стенде, рис. I.102. Избыточный конец бруса должен иметь размер 250 мм от зоны крепления и регулироваться перед началом каждой серии испытаний, состоящей из пяти циклов испытаний. Во время испытания оператор может использовать поворотные действия для обеспечения надлежащего выброса стружки. |
|---|---|
| Рабочий инструмент | Для всей серии испытаний используется новое пильное полотно, предназначенное для распиловки деревянного бруса. Используемые пильные полотна должны быть зафиксированы. Системы подкачки, если таковые имеются, устанавливают в соответствии с рекомендациями изготовителя для распиловки деревянного бруса. Если рекомендации изготовителя отсутствуют, то системы подкачки настраивают на максимальное значение. Направляющая плита должна быть установлена. |
| Усилие подачи | В дополнение к массе машины к ней прикладывают вертикальное усилие (усилие направлено вниз в направлении резания), равное (40 +/- 5) Н. Следует избегать чрезмерного усилия подачи. Горизонтальное усилие, приложенное к машине для обеспечения контакта направляющей плиты с объектом обработки, не должно быть более 30 Н. Усилие подачи и горизонтальное усилие должны быть измерены, например, с помощью шкалы, и записаны. |
| Цикл испытания | Необходимо отрезать часть заготовки длиной примерно 30 мм (поперек бруса). Измерение начинается, когда пильное полотно входит в объект обработки, и заканчивается, когда пильное полотно выходит из объекта обработки. |
I.3.6.1 Отчетные величины вибрации
Три серии испытаний из пяти последовательных циклов осуществляются с помощью разных операторов для каждой серии. Если можно доказать, что вибрация не зависит от характеристик оператора, то разрешается выполнять все 15 измерений только с одним оператором.
Измерения производятся в трех осях, и результаты каждого направления должны быть объединены с помощью формулы (I.3) для получения общего значения вибрации ahv.
Результат измерения ah определяется как среднее арифметическое величин полной вибрации по испытаниям и по операторам.
Для лобзиков фиксируют результат ah для каждого режима работы:
- ah,B = средняя вибрация при распиловке древесностружечной плиты в соответствии с таблицей I.101.
- ah,M = средняя вибрация при резке металлического листа в соответствии с таблицей I.102.
Для ножовочных пил фиксируют результат ah для каждого режима работы
- ah,B = средняя вибрация при распиловке древесностружечной плиты в соответствии с таблицей I.101.
- ah,WB = средняя вибрация при распиловке деревянного бруса в соответствии с таблицей I.103.
Заявляется величина полной вибрации ah и неопределенность K на рукоятке с наивысшим уровнем вибрации вместе с используемым пильным полотном,
- Для лобзиков:
- значение ah,B с описанием режима работы «распиловка древесностружечной плиты пильным полотном...»;
- значение ah,M с описанием режима работы «резка листового металла пильным полотном...»;
- Для ножовочных пил
- значение ah,B с описанием режима работы «распиловка древесностружечной плиты пильным полотном...»;
- значение ah,WB с описанием режима работы «распиловка деревянного бруса пильным полотном...»;
Примечание - Пильное полотно значительно влияет на вибрацию. Поэтому информация о сочетании вибрации вместе с используемым при испытании пильным полотном является важной.

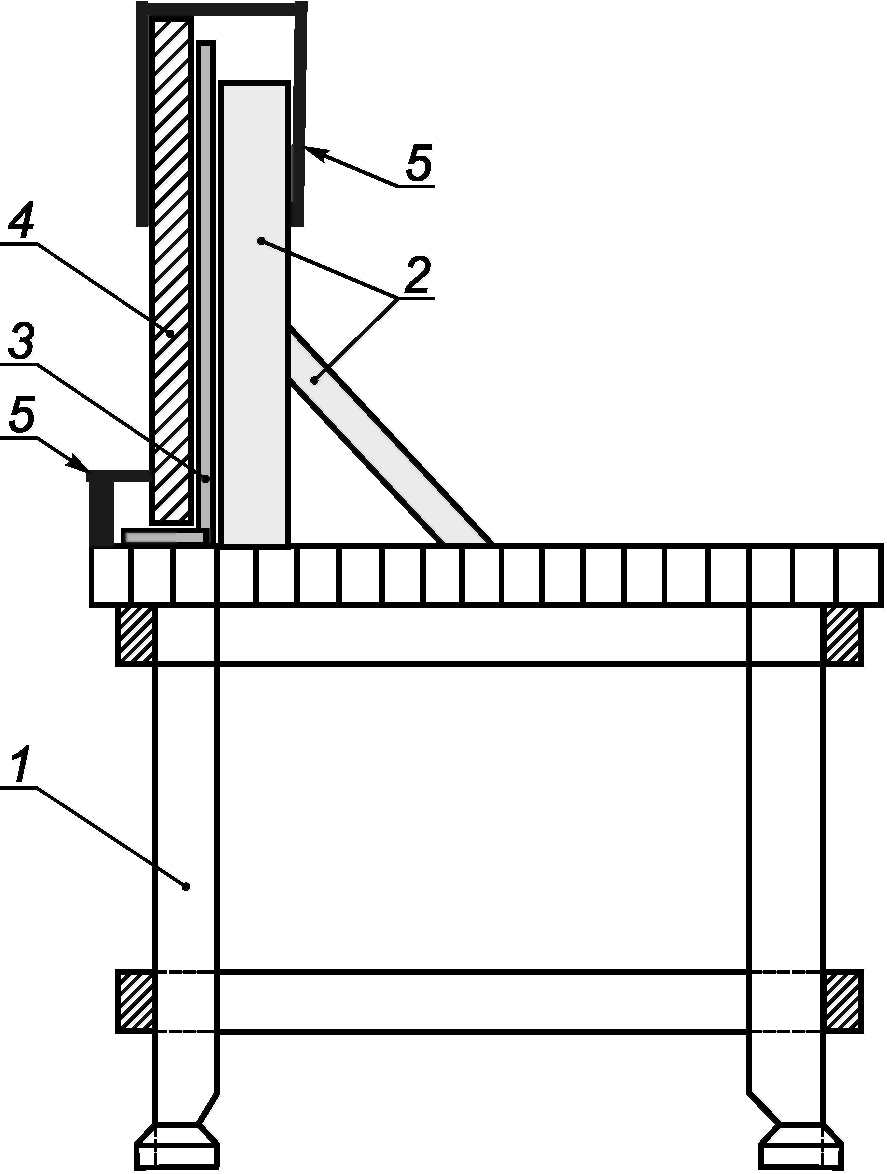

1 — стенд, показанный на рисунке I.1; 2 — упругий материал; 3 — заготовки; 4 — крепежные средства (например, зажимы)
Рисунок I.101 — Испытательная установка для лобзиков
1 — стенд, показанный на рисунке I.1; 2 — вертикальная поддержка, жестко закрепленная на испытательном стенде; 3 — упругий материал; 4 — заготовка; 5 — крепежные средства (например, зажимы)
Рисунок I.102 — Испытательная установка для ножовочных пил
Рисунок I.103 — Расположение измерительных преобразователей для ножовочных пил
АККУМУЛЯТОРНЫЕ МАШИНЫ И АККУМУЛЯТОРНЫЕ БАТАРЕИ
При отсутствии иных указаний в данном приложении применимы все пункты настоящего стандарта.
a) Удерживайте машину только за изолированные поверхности захвата в случае, если выполняется работа, при которой возможно касание режущим инструментом скрытой электропроводки. При прикосновении режущего инструмента к находящемуся под напряжением проводу доступные металлические части машины могут оказаться под напряжением и вызвать поражение оператора электрическим током.
СОЕДИНЕНИЕ С СЕТЬЮ ИЛИ НЕИЗОЛИРОВАННЫМИ ИСТОЧНИКАМИ ПИТАНИЯ
При отсутствии иных указаний в данном приложении применимы все пункты настоящего стандарта.
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| IEC 62841-1:2014 | IDT | ГОСТ IEC 62841-1-2014 «Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 1. Общие требования». |
| Примечание — В настоящей таблице используется следующее условное обозначение степени соответствия стандарта: - IDT — идентичный стандарт. | ||
БИБЛИОГРАФИЯ
Применяют соответствующий раздел IEC 62841-1.
