Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 сентября 2014 г. № 1115-ст
БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТНЫЕ ТРЕБОВАНИЯ К ПИЛАМ С ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫМ ДВИЖЕНИЕМ РАБОЧЕГО ИНСТРУМЕНТА (ЛОБЗИКАМ И НОЖОВОЧНЫМ ПИЛАМ)
Hand-held motor-operated electric tools. Safety and test methods. Part 2-11. Particular requirements for reciprocating saws (jig and sabre saws)
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Подготовлен Закрытым акционерным обществом «ИНТЕРСКОЛ» (ЗАО «ИНТЕРСКОЛ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5, Межгосударственным техническим комитетом по стандартизации МТК 262 «Инструмент механизированный и ручной».
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 июня 2014 г. № 45).
4. Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2014 г. № 1115-ст межгосударственный стандарт ГОСТ IEC 60745-2-11-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2015 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60745-2-11:2008. Hand-held motor-operated electric tools — Safety — Part 2-11: Particular requirements for reciprocating saws (jig and sabre saws) (Электроинструменты ручные с приводом от двигателя. Безопасность. Часть 2-11. Частные требования к ножовочным станкам (ножовочным пилам, ножовкам).
Международный стандарт разработан техническим комитетом Межгосударственной электротехнической комиссии IEC/TC 116 Safety of motor-operated electric tools (Безопасность ручного электрического механизированного инструмента).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, находятся во ФГУП «СТАНДАРТИНФОРМ».
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия — идентичная (IDT).
Настоящий межгосударственный стандарт взаимосвязан с техническими регламентами Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования» и реализует их требования безопасности.
6. Взамен ГОСТ IEC 60745-2-11-2011.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
По IEC 60745-1 со следующими изменениями:
Настоящий стандарт распространяется на пилы с возвратно-поступательным движением инструмента, такие как лобзики и ножовочные пилы.
2. Нормативные ссылки
3. Термины и определения
По IEC 60745-1 со следующими изменениями:
3.101. Пила возвратно-поступательного действия (reciprocating saw): машина, предназначенная для резки различных материалов полотном или полотнами, совершающими возвратно-поступательное или колебательное движение.
3.102. Лобзик (jigsaw): пила возвратно-поступательного действия, оснащенная опорной плитой, обеспечивающей регулирование угла наклона рабочего инструмента к обрабатываемому материалу.

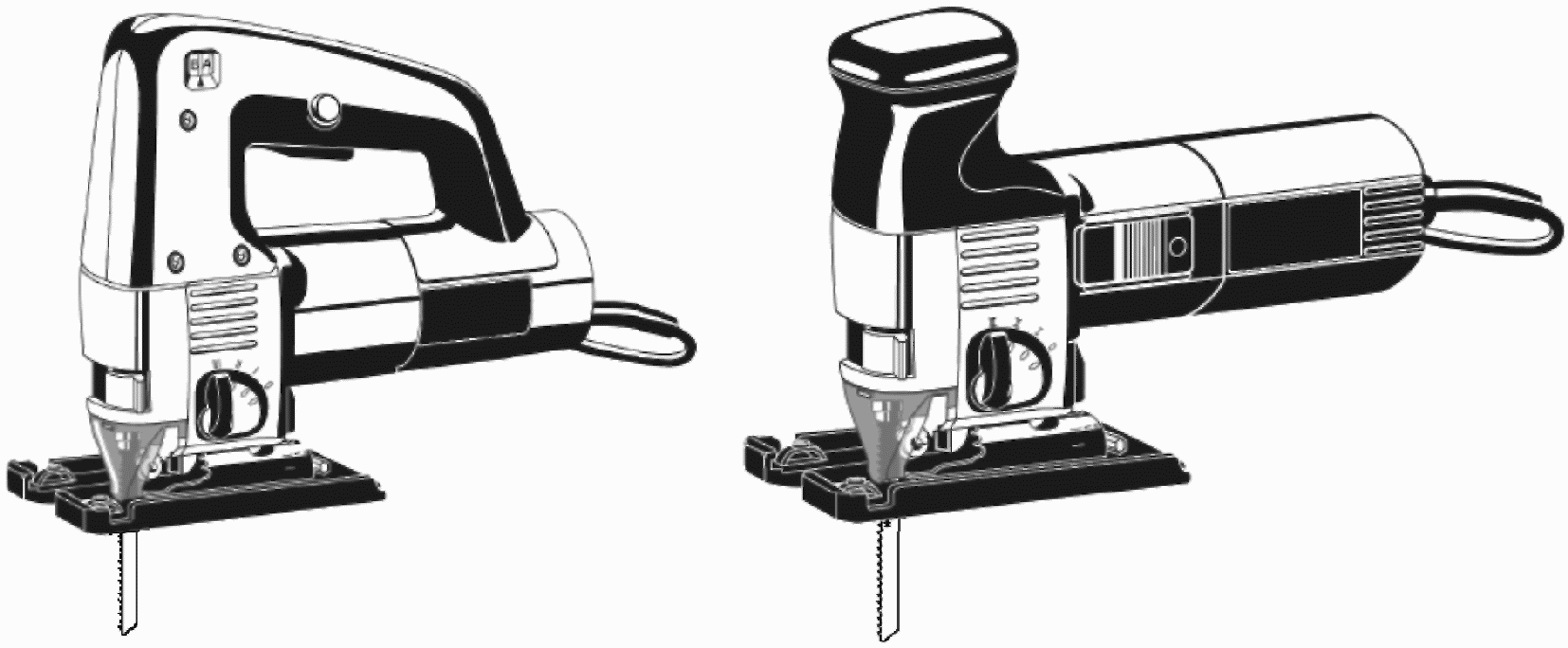

Примечание. Типовые конструкции лобзиковых пил показаны на рисунке 102.
3.103. Ножовочная пила (sabre saw): пила возвратно-поступательного действия с направляющей плитой, в том числе имеющей возможность установки рабочего инструмента под углом к обрабатываемому материалу.

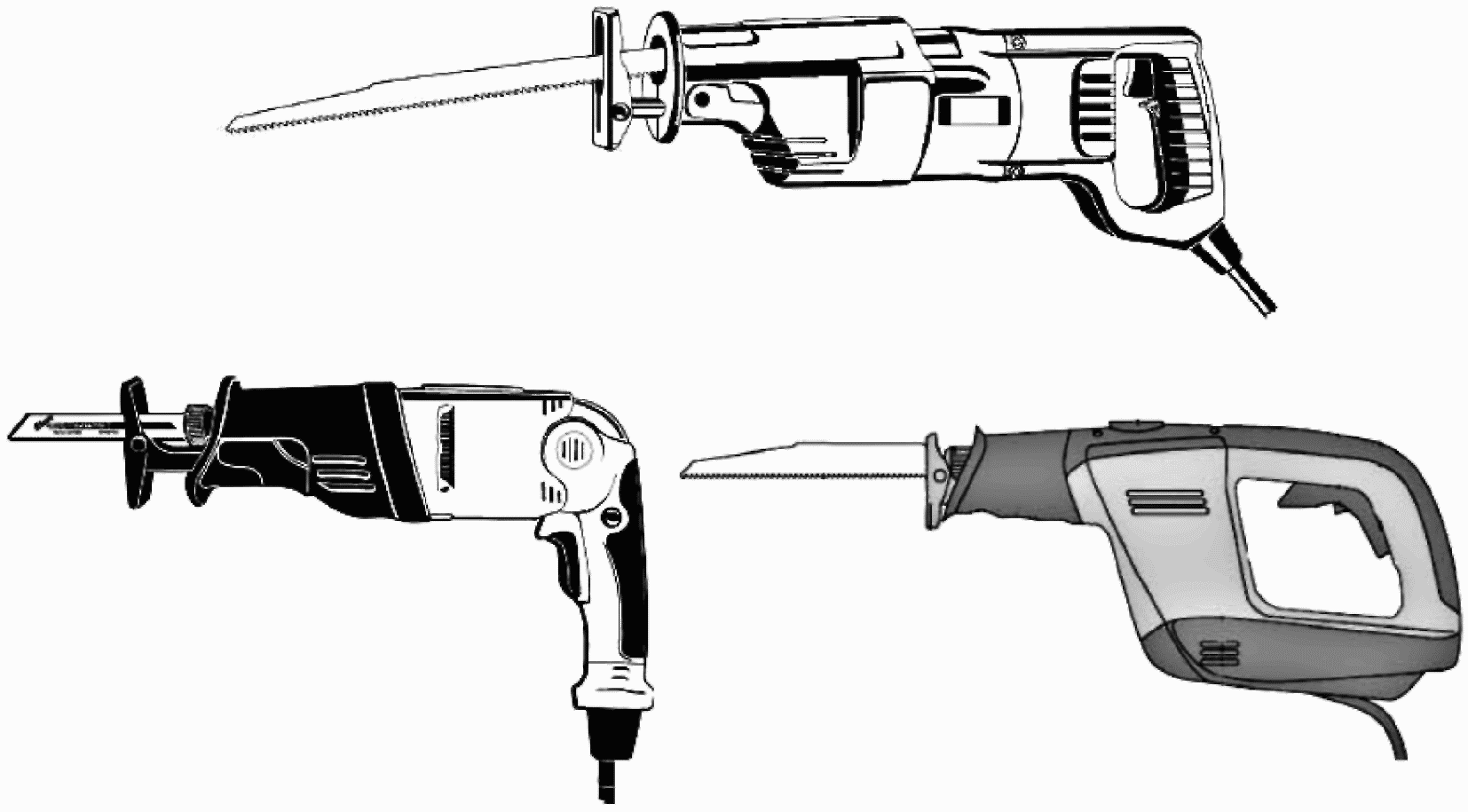

Примечание. Типовые конструкции ножовочных пил показаны на рисунке 103.
4. Общие требования
5. Общие условия испытаний
6. Аннулирован
7. Классификация
8. Маркировка и инструкции
По IEC 60745-1 со следующими изменениями:
8.12.1.1 Дополнение
Следует удерживать машину за изолированные поверхности захвата, поскольку режущий инструмент при работе может прикоснуться к скрытой проводке или к кабелю машины.
При прикосновении режущего инструмента к находящемуся под напряжением проводу открытые металлические части ручной машины могут попасть под напряжение и вызвать поражение оператора электрическим током.
9. Защита от контакта с токоведущими частями
10. Пуск
11. Потребляемая мощность и ток
12. Нагрев
13. Ток утечки
14. Влагостойкость
15. Электрическая прочность
16. Защита от перегрузки трансформаторов и соединенных с ними цепей
17. Надежность
18. Ненормальный режим работы
19. Механическая безопасность
По IEC 60745-1 со следующими изменениями:
19.1 Дополнение:
Необходимо предусмотреть ограждение для недопущения случайного касания режущей кромкой пильного полотна над опорной плитой.
Соответствие требованию проверяют путем осмотра и посредством следующего испытания.

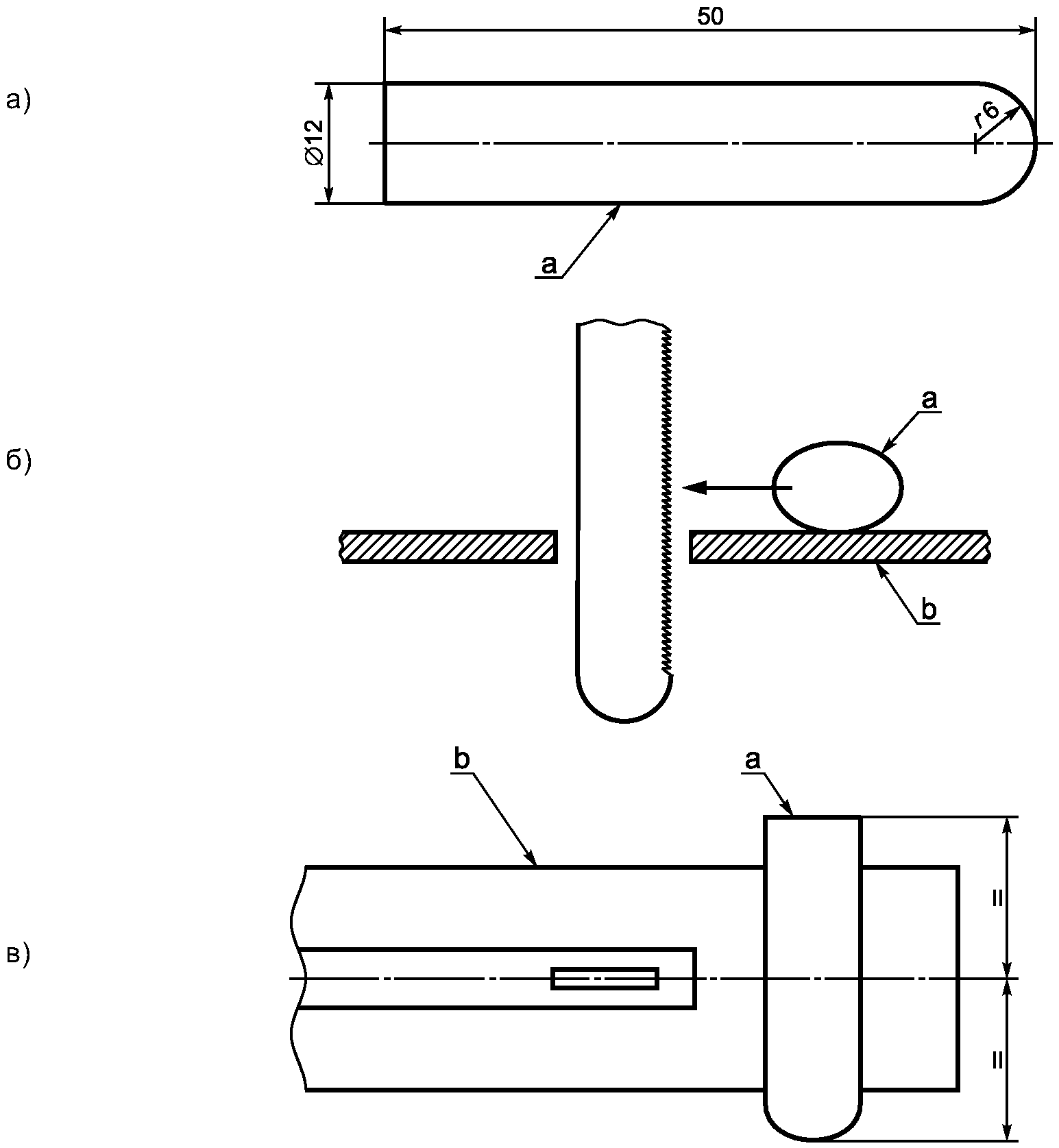

Лобзик настраивается на выполнение пропила под прямым углом. Испытательный палец, показанный на рисунке 101 (позиция а), помещается над опорной плитой, как показано на рисунке 101 (позиции б, в). Продольная ось испытательного пальца должна быть перпендикулярна зубчатой кромке пильного полотна. Испытательный палец должен быть расположен симметрично срединной плоскости пильного полотна. При перемещении испытательного пальца не допускается его прикосновение к кромке зубьев.
b) Для других видов возвратно-поступательных пил:
Если пила возвратно-поступательного действия конструктивно имеет зону захвата, примыкающую к движущемуся возвратно-поступательно пильному полотну и находящуюся позади него, то должно быть предусмотрено ограждение, не допускающее случайного прикосновения к пильному полотну. Ограждение должно иметь высоту не менее 6 мм (при измерении высоты от поверхности захвата) и располагаться между зоной захвата и пильным полотном. При поставке машины с дополнительной передней рукояткой ограждение не требуется.
Соответствие требованию проверяют путем осмотра и посредством измерения.
20. Механическая прочность
21. Конструкция
22. Внутренняя проводка
23. Комплектующие изделия
24. Присоединение к источнику питания и внешние гибкие шнуры
25. Зажимы для внешних проводов
26. Заземление
27. Винты и соединения
28. Пути утечки тока, воздушные зазоры и расстояния по изоляции
29. Теплостойкость, огнестойкость и стойкость к образованию токопроводящих мостов (трекингостойкость)
30. Коррозионная стойкость
31. Радиация, токсичность и подобные опасности
Примечание. Для упрощения верхняя часть лобзика не изображена. Вид сбоку дан с указанием положения и направлением движения испытательного пальца.
K.1. По IEC 60745-1 со следующим изменением:
При отсутствии иных указаний в данном приложении применимы все пункты настоящего стандарта.
K.8.12.1.1. По IEC 60745-1 со следующим изменением:
Следует удерживать машину за изолированные поверхности захвата, поскольку режущий инструмент при работе может прикоснуться к скрытой проводке.
При прикосновении режущего инструмента к находящемуся под напряжением проводу открытые металлические части ручной машины могут попасть под напряжение и вызвать поражение оператора электрическим током.
АККУМУЛЯТОРНЫЕ МАШИНЫ И АККУМУЛЯТОРНЫЕ БАТАРЕИ,
ПРЕДУСМАТРИВАЮЩИЕ ПОДКЛЮЧЕНИЕ К СЕТИ ИЛИ НЕИЗОЛИРОВАННЫМ
ИСТОЧНИКАМ ПИТАНИЯ
L.1. По IEC 60745-1 со следующим изменением:
При отсутствии иных указаний в данном приложении применимы все пункты настоящего стандарта.
БИБЛИОГРАФИЯ
| Обозначение и наименование ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| IEC 60745-1:2006 Электроинструменты ручные с приводом от электродвигателя. Безопасность. Часть 1. Общие требования | IDT | ГОСТ IEC 60745-1-2011 Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования |
| Примечание. В настоящем стандарте использовано следующее условное обозначение степени соответствия стандарта: - IDT — идентичный стандарт. | ||
