ГОСТ 6527-68. Государственный стандарт Союза ССР. Концы муфтовые с трубной цилиндрической резьбой. Размеры

Государственный комитет СССР по стандартам · № ГОСТ 6527-68Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 29.07.1968)

(ред. от 01.01.1989)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1994). Документ утрачивает силу с 1 января 1996 года. Документ введен в действие с 1 января 1969 года. Взамен ГОСТ 6527-53.

Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров Союза ССР от 29 июля 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНЦЫ МУФТОВЫЕ С ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ

РАЗМЕРЫ

Screwed ends with pipe cylindrical thread. Dimensions

ГОСТ 6527-68

Группа Г18

Срок действия с 1 января 1969 года до 1 января 1996 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

РАЗРАБОТЧИКИ

М.И. Власов, Р.И. Хасанов (руководитель темы), В.В. Дмитриенко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров Союза ССР от 29.07.68

3. Срок проверки 1994 г., периодичность — 10 лет

4. Взамен ГОСТ 6527-53

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 356-80	4
ГОСТ 6357-81	5
ГОСТ 6424-73	7
ГОСТ 10549-80	6

6. Переиздание (январь 1993 г.) с Изменениями № 1, 2, 3, утвержденными в мае 1974 г., январе 1985 г., январе 1989 г. (ИУС 5-74, 4-85, 4-89)

7. Проверен в 1984 г. Постановлением Госстандарта СССР от 30.01.85 № 213 срок действия продлен до 01.01.96

1. Настоящий стандарт распространяется на шестигранные муфтовые концы с трубной цилиндрической резьбой литой трубопроводной арматуры общего назначения:

из латуни, бронзы и ковкого чугуна — на условное давление Pу не более 25 кгс/см2;

из серого чугуна — на Pу не более 16 кгс/см2.

2. Размеры муфтовых концов должны соответствовать чертежу и таблице 1.

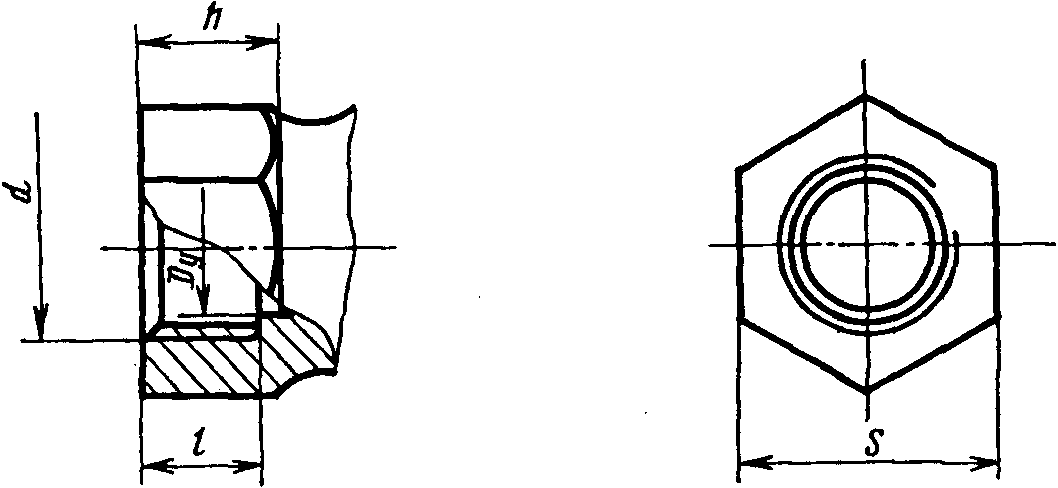

рис. 1

Таблица 1

Размеры в мм

Проход условный Dу	d	Для ковкого чугуна			Для серого чугуна			Для латуни и бронзы
		S	l, не менее	h	S	l, не менее	h	S	l, не менее		h
		S	l, не менее	h	S	l, не менее	h	S	Pу <= 16	Pу <= 25	Pу <= 16	Pу <= 25
6	G1/4	19	9	10	-	-	-	19	9	11	7	11
10	G3/8	22	10	12	27	12	14	22	10	12	8	12
15	G1/2	27 <*>	12	14	30	14	16	27	12	15	9	13
20	G3/4	36	14	16	36	16	18	32	14	17	10	14
25	G1	41	16	18	46	18	21	41	16	19	12	16
32	G1 \frac{1}{4}	50	18	21	55	20	23	50	18	22	14	18
40	G1 \frac{1}{2}	60	20	23	60	22	26	60	20	-	16	-
50	G2	70	22	25	75	24	28	70	22	-	18	-
65	G2 \frac{1}{2}	90	25	28	90	26	30	90	25	-	20	-
80	G3	100	28	31	105	30	34	100	28	-	22	-

<*> Допускается размер 30 по согласованию с заказчиком.

(Измененная редакция, Изм. № 2, 3).

3. (Исключен, Изм. № 3).

4. Давления условные — по ГОСТ 356-80.

5. Резьба трубная цилиндрическая, класс точности B — по ГОСТ 6357-81.

(Измененная редакция, Изм. № 2).

6. Сбег резьбы (уменьшенный) и фаска — по ГОСТ 10549-80.

7. Предельные отклонения для шестигранных муфтовых концов трубопроводной арматуры, литой под давлением, — по ГОСТ 6424-73.

(Измененная редакция, Изм. № 1).

8. Предельные отклонения размера «под ключ» для необработанных шестигранных муфтовых концов, полученных литьем в песчаные формы и кокиль, должны соответствовать указанным в табл. 2.

Таблица 2

мм

Размер «под ключ» S	Предельные отклонения
От 19 до 30	-1,3
От 32 до 50	-2,0
От 55 до 60	-2,4
От 70 до 105	-2,8

(Введен дополнительно, Изм. № 1).
