ГОСТ 5918-73. Межгосударственный стандарт. Гайки шестигранные прорезные и корончатые класса точности B. Конструкция и размеры
(утв. и введен в действие Постановлением Госстандарта СССР от 23.01.1973 № 141)
(ред. от 01.03.1990)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1974. Взамен ГОСТ 5918-62.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 5918-62"]:::rst n1["ГОСТ 5918-73"]:::doc click n1 "https://bukva.ai/docs/standart-gost-5918-73" "ГОСТ 5918-73. Межгосударственный стандарт. Гайки шестигранные прорезные и корончатые класса точности B. Конструкция и размеры (утв. и введен в действие Постановлением Госстандарта " n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 23 января 1973 г. № 141
ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ И КОРОНЧАТЫЕ КЛАССА ТОЧНОСТИ B
Hexagon slotted and castle nuts, accuracy class B.
Construction and dimensions
1 января 1974 года
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 23.01.73 № 141
3. Стандарт полностью соответствует СТ СЭВ 2664-89
Стандарт соответствует международному стандарту ИСО 4032-79, ИСО 4035-79 в части размеров «под ключ»
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 397-79 | 1 |
| ГОСТ 1759.0-87 | 4 |
| ГОСТ 24705-2004 | 2 |
6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)
7. ИЗДАНИЕ с Изменениями № 1, 2, 3, 4, 5, утвержденными в сентябре 1979 г., декабре 1981 г., октябре 1984 г., марте 1989 г., марте 1990 г. (ИУС 10-79, 2-82, 1-85, 6-89, 7-90)
Настоящий стандарт распространяется на прорезные и корончатые шестигранные гайки класса точности B с диаметром резьбы от 4 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 2664-89.
(Измененная редакция, Изм. № 1).

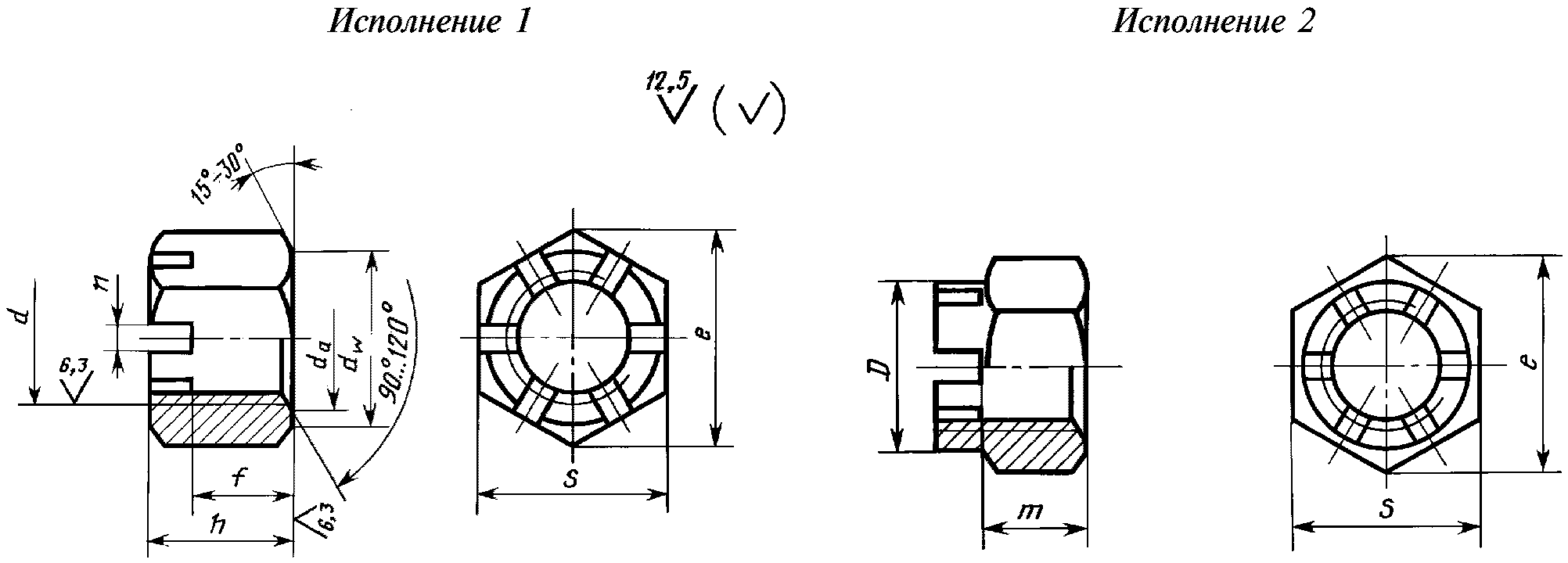

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
| Номинальный диаметр резьбы d | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | (33) | 36 | (39) | 42 | 48 | |
| Шаг резьбы | крупный | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | 3,5 | 3,5 | 4,0 | 4,0 | 4,5 | 4,5 |
| мелкий | - | - | - | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Размер «под ключ» S | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
| Высота h | 5,0 | 6,7 | 7,7 | 9,8 | 12,4 | 15,8 | 17,8 | 20,8 | 22,4 | 24,0 | 27,8 | 29,5 | 31,6 | 34,6 | 37,7 | 40,0 | 42,4 | 46 | 50 | |
| Расстояние от опорной поверхности до основания прорези f и коронки m | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18,0 | 19,8 | 21,5 | 23,6 | 25,6 | 28,7 | 31,0 | 33,4 | 34,0 | 38,0 | |
| dw, не менее | 6,3 | 7,2 | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 59,9 | 69,4 | |
| Диаметр описанной окружности e, не менее | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 55,4 | 60,8 | 66,5 | 71,3 | 82,6 | |
| Диаметр фаски da | не менее | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| не более | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| Диаметр коронки D | - | - | - | - | - | 16 | 19 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
| Число прорезей | 6 | 8 | ||||||||||||||||||
| Ширина прорези n | 1,2 | 1,4 | 2,0 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 5,5 | 5,5 | 5,5 | 7,0 | 7,0 | 7,0 | 7,0 | 9,0 | 9,0 | |
| Размер шплинта (рекомендуемый) по ГОСТ 397 | Исполнение 1 | 1·12 | 1,2·12 | 1,6·16 | 2·20 | 2,5·25 | 3,2·32 | 4·36 | 4·40 | 5·45 | 5·50 | 6,3·63 | 6,3·63 | 6,3·71 | 6,3·71 | 8·80 | 8·90 | |||
| Исполнение 2 | - | - | - | - | - | 3,2·25 | 4·32 | 4·36 | 5·40 | 5·45 | 6,3·50 | 6,3·50 | 6,3·63 | 6,3·63 | 8·71 | 8·80 | ||||
2. Для изделий, спроектированных до 01.01.91, допускается применять гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6H, класса прочности 5, без покрытия:
То же, исполнения 2, с мелким шагом резьбы с полем допуска 6H, с покрытием 01, толщиной 9 мкм:
Гайка 2М12·1,25-6H.5.019 ГОСТ 5918-73
(Измененная редакция, Изм. № 1, 2, 3, 4, 5).
2. Резьба — по ГОСТ 24705.
(Измененная редакция, Изм. № 3).
3. Допускается выполнение фаски со стороны прорези или коронки.
3а. Форма дна прорези может быть плоской, скругленной или с фаской.
(Введен дополнительно, Изм. № 2).
4. Технические требования — по ГОСТ 1759.0.
5. Теоретическая масса гаек указана в приложении 1.
Справочное
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4).
Приложение 2
Справочное
| Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
|---|---|---|---|---|
| Размер «под ключ» S | 17 | 19 | 22 | 32 |
| Диаметр описанной окружности e, не менее | 18,7 | 20,9 | 23,9 | 35,0 |
| dw, не менее | 15,5 | 17,2 | 20,1 | 29,5 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 4).
