ГОСТ 35087-2024. Межгосударственный стандарт. Двутавры стальные горячекатаные. Технические условия

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 35087-2024Действующий акт

(введен в действие Приказом Росстандарта от 11.07.2024 № 915-ст)

Примечание

Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 4, 2025; поправки, опубликованной в «ИУС», № 12, 2025; поправки, введенной в действие с 02.02.2026, опубликованной в «ИУС», № 4, 2026. Документ введен в действие с 01.12.2024.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ОСТ 10016-39"]:::rst
  n1["ГОСТ 8239-56*"]:::rst
  n2["ГОСТ 8239-72*"]:::rst
  n3["ГОСТ 26020-83"]:::rst
  click n3 "https://bukva.ai/docs/gost-26020-83" "ГОСТ 26020-83. Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент (введен Постановлением Госстроя СССР от 17.12.1983 N 6095)"
  n4["ГОСТ 8239-89"]:::rst
  click n4 "https://bukva.ai/docs/gost-8239-89" "ГОСТ 8239-89. Государственный стандарт Союза ССР. Двутавры стальные горячекатаные. Сортамент (утв. Постановлением Госстандарта СССР от 27.09.1989 N 2940)"
  n5["ГОСТ Р 57837-2017"]:::rst
  click n5 "https://bukva.ai/docs/gost-r-57837-2017" "ГОСТ Р 57837-2017. Национальный стандарт Российской Федерации. Двутавры стальные горячекатаные с параллельными гранями полок. Технические условия (утв. и введен в действие Приказом"
  n6["ГОСТ 35087-2024"]:::doc
  click n6 "https://bukva.ai/docs/standart-gost-35087-2024" "ГОСТ 35087-2024. Межгосударственный стандарт. Двутавры стальные горячекатаные. Технические условия (введен в действие Приказом Росстандарта от 11.07.2024 N 915-ст)"
  n5 --> n6
  n4 --> n5
  n3 --> n5
  n2 --> n4
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 июля 2024 г. № 915-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Hot-rolled steel I-beams. Specifications

ГОСТ 35087-2024

МКС 77.140.70

Дата введения 1 декабря 2024 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Государственным научным центром Федеральным государственным унитарным предприятием «Центральный научно-исследовательский институт черной металлургии им. И.П. Бардина» (ГНЦ ФГУП «ЦНИИчермет им. И.П. Бардина»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 120 «Чугун, сталь, прокат»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 21 июня 2024 г. № 65-2024) За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM ЗАО «Национальный орган по стандартизации и метрологии» Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узбекское агентство по техническому регулированию

4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 июля 2024 г. № 915-ст межгосударственный стандарт ГОСТ 35087-2024 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2024 г. 5 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации. В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на стальные горячекатаные двутавровые профили из нелегированной и легированной стали, предназначенные для различных отраслей промышленности. Двутавровые профили могут быть использованы для любых видов строительных конструкций (балок, колонн, элементов ферм, элементов вертикальных и горизонтальных связей), а также для зданий и сооружений.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ 1497 (ИСО 6892-84) Металлы. Методы испытаний на растяжение

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 7564 Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний

ГОСТ 7565 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава

ГОСТ 7566 Металлопродукция. Правила приемки, маркировка, упаковка, транспортирование и хранение

ГОСТ 9454 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 12344 Стали легированные и высоколегированные. Методы определения углерода

ГОСТ 12345 (ИСО 671-82, ИСО 4935-89) Стали легированные и высоколегированные. Методы определения серы

ГОСТ 12346 (ИСО 439-82, ИСО 4829-1-86) Стали легированные и высоколегированные. Методы определения кремния

ГОСТ 12347 Стали легированные и высоколегированные. Методы определения фосфора

ГОСТ 12348 (ИСО 629-82) Стали легированные и высоколегированные. Методы определения марганца

ГОСТ 12350 Стали легированные и высоколегированные. Методы определения хрома

ГОСТ 12351 (ИСО 4942:1988, ИСО 9647:1989) Стали легированные и высоколегированные. Методы определения ванадия

ГОСТ 12352 Стали легированные и высоколегированные. Методы определения никеля

ГОСТ 12355 Стали легированные и высоколегированные. Методы определения меди

ГОСТ 12356 Стали легированные и высоколегированные. Методы определения титана

ГОСТ 12357 Стали легированные и высоколегированные. Методы определения алюминия

ГОСТ 12359 (ИСО 4945-77) Стали углеродистые, легированные и высоколегированные. Методы определения азота

ГОСТ 12361 Стали легированные и высоколегированные. Методы определения ниобия

ГОСТ 14019 (ИСО 7438:1985) Материалы металлические. Метод испытания на изгиб

ГОСТ 17745 Стали и сплавы. Методы определения газов

ГОСТ 18895 Сталь. Метод фотоэлектрического спектрального анализа

ГОСТ 19281 Прокат повышенной прочности. Общие технические условия

ГОСТ 21014 Металлопродукция из стали и сплавов. Дефекты поверхности. Термины и определения

ГОСТ 22536.0 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа

ГОСТ 22536.1 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита

ГОСТ 22536.2 Сталь углеродистая и чугун нелегированный. Методы определения серы

ГОСТ 22536.3 Сталь углеродистая и чугун нелегированный. Методы определения фосфора

ГОСТ 22536.4 Сталь углеродистая и чугун нелегированный. Методы определения кремния

ГОСТ 22536.5 (ИСО 629-82) Сталь углеродистая и чугун нелегированный. Методы определения марганца

ГОСТ 22536.7 Сталь углеродистая и чугун нелегированный. Методы определения хрома

ГОСТ 22536.8 Сталь углеродистая и чугун нелегированный. Методы определения меди

ГОСТ 22536.9 Сталь углеродистая и чугун нелегированный. Методы определения никеля

ГОСТ 22536.10 Сталь углеродистая и чугун нелегированный. Методы определения алюминия

ГОСТ 22536.11 Сталь углеродистая и чугун нелегированный. Методы определения титана

ГОСТ 22536.12 Сталь углеродистая и чугун нелегированный. Методы определения ванадия

ГОСТ 26877 Металлопродукция. Методы измерений отклонений формы

ГОСТ 27772 Прокат для строительных стальных конструкций. Общие технические условия

ГОСТ 27809 Чугун и сталь. Методы спектрографического анализа

ГОСТ 28033 Сталь. Метод рентгенофлюоресцентного анализа

ГОСТ 28473 Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа

ГОСТ 28870-90 Сталь. Методы испытания на растяжение толстолистового проката в направлении толщины

ГОСТ 30415 Сталь. Неразрушающий контроль механических свойств и микроструктуры металлопродукции магнитным методом Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 21014, а также следующие термины с соответствующими определениями:

3.1 балочные нормальные двутавры: Двутавровые профили для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля нормального двутавра по значению больше, чем ширина полок.

3.2 балочные широкополочные двутавры: Двутавровые профили для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля широкополочного двутавра равна или близка по значению ширине полок.

3.3 колонные двутавры: Двутавровые профили для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота профиля колонного двутавра равна или близка по значению ширине полок.

3.4 свайные двутавры: Двутавровые профили со значительной несущей способностью для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота таких профилей равна или близка по размеру ширине полок, а толщина стенки и толщина полок равны или близки по значению.

3.5 двутавры с уклоном внутренних граней полок: Двутавровые профили для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля двутавра по значению больше, чем ширина полок, а полки двутавра имеют равномерный уклон внутренних граней.

3.6 длина двутавра: Длина условно вырезанного двутавра с торцами, перпендикулярными к продольной оси.

3.7 прокат горячекатаный: Прокат, полученный в результате горячей пластической деформации и последующего охлаждения на спокойном воздухе.

3.8 контролируемая прокатка: Технологический процесс прокатки с регулированием и контролем температурного режима и степени деформации металла в процессе прокатки.

3.9 ускоренное охлаждение: Технологический процесс принудительного охлаждения проката после горячей деформации со скоростью, превышающей скорость его охлаждения на спокойном воздухе.

3.10
универсальная аттестация продукции по результатам испытаний на ударный изгиб: Гарантия соответствия норм ударной вязкости требованиям на ударный изгиб для заказанных категорий продукции, указанных в 9.10.1, на основании испытаний KCV-20, KCV-40 или KCV-60 или в пределах одного вида продукции, одной плавки, одной толщины, одного режима прокатки, одного состояния поставки.

[Адаптировано из ГОСТ 19281-2014, пункт 3.25]

4 Классификация

4.1 Двутавры с параллельными гранями полок подразделяют по соотношению размеров и условиям работы на типы:

а) балочные:

  • Б — нормальные;
  • Ш — широкополочные;

б) К — колонные;

в) С — свайные;

г) ДБ, ДК — дополнительных серий.

4.2 Двутавры с уклоном внутренних граней полок — тип У.

4.3 Двутавры подразделяют:

а) по видам длины:

  • мерной (МД);
  • мерной с немерной длиной (МД1);
  • немерной (НД);
  • ограниченной в пределах немерной (ОД);

б) по классам прочности (маркам стали):

  • классов прочности С245Б, С255Б, С345Б, С355Б, С390Б, С440Б — в соответствии с таблицей 6;
  • классов прочности С245, С255, С345, С355, С390, С440 — в соответствии с ГОСТ 27772;
  • классов прочности 265, 295, 325, 345, 355, 390, 440 или в сочетании с марками стали — в соответствии с ГОСТ 19281;
  • марок стали Ст3пс, Ст3Гпс, Ст3сп и Ст3Гсп — с химическим составом по ГОСТ 380 и техническими требованиями по ГОСТ 535.

в) по состоянию поставки:

  • ГК — горячекатаные;
  • КП — после контролируемой прокатки, в том числе с ускоренным охлаждением.

5 Условия заказа

При оформлении заказа на поставку двутавров заказчик должен предоставить изготовителю следующие данные:

  • объем поставки;
  • наименование профиля по настоящему стандарту;
  • заказываемую длину и вид длины;
  • класс прочности с указанием обозначения стандарта (при необходимости также марку стали при заказе по ГОСТ 19281 или марку стали при заказе по ГОСТ 535);
  • нормируемые характеристики (категория поставки) механических свойств при испытании на ударный изгиб (при отсутствии требований в заказе изготовитель испытание не проводит);
  • состояние поставки;
  • дополнительные требования (при необходимости). Дополнительные требования согласовывают между изготовителем и заказчиком перед приемкой заказа.

6 Сортамент

6.1 Форма поперечного сечения двутавра и обозначения его элементов

6.1.1 Форма поперечного сечения стальных горячекатаных двутавров с параллельными гранями полок и обозначения его элементов представлены на рисунке 1.

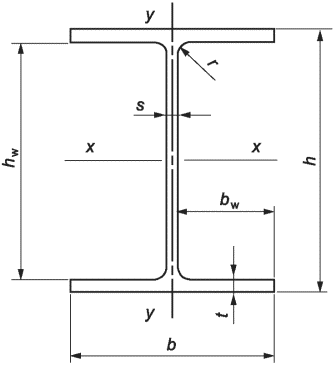

рис. 1

h — высота двутавра; hw — высота стенки двутавра (в свету между полками); b — ширина полки; bw — свес полки; t — толщина полки; s — толщина стенки; r — радиус сопряжения

Рисунок 1 — Поперечное сечение стального горячекатаного двутавра с параллельными гранями полок

6.1.2 Форма поперечного сечения стальных горячекатаных двутавров с уклоном внутренних граней полок и обозначения его элементов представлены на рисунке 2.

рис. 2

h — высота двутавра; b — ширина полки; s — толщина стенки; t — средняя толщина полки; r — радиус сопряжения; bw — свес полки; hw — высота стенки двутавра (в свету между полками)

Рисунок 2 — Поперечное сечение стального горячекатаного двутавра с уклоном внутренних граней полок

6.2 Номинальные размеры поперечного сечения, площадь поперечного сечения, масса 1 м длины, справочные величины для осей двутавров приведены в таблице 1.

Таблица 1

Номинальные размеры поперечного сечения, площадь поперечного сечения, масса 1 м длины, справочные величины для осей двутавров

Номер профиляНоминальные размеры, ммНоминальная площадь поперечного сечения Fн, см2Номинальная масса 1 м длины, кгСправочные величины для осей двутавра
hbsthwbwrIx, см4Wx, см3Sx, см3ix, ммIy, см4Wy, см3Sy, см3iy, мм
Тип Б — балочные нормальные двутавры
10Б1100,055,04,15,788,625,457,010,328,10171,0134,2019,7040,7015,925,794,5712,42
12Б1117,664,03,85,1107,430,107,011,038,70257,3643,8024,9448,3022,397,005,4914,25
12Б2120,064,04,46,3107,429,807,013,2110,40317,7553,0030,3649,0427,678,656,7914,47
14Б1137,473,03,85,6126,234,607,013,3910,50434,8663,3035,8056,9836,429,987,7616,49
14Б2140,073,04,76,9126,234,157,016,4312,90541,2277,3044,1757,4044,9212,319,6216,54
16Б1157,082,04,05,9145,239,009,016,1812,70689,2887,8049,5565,2754,4313,2710,3518,34
16Б2160,082,05,07,4145,238,509,020,0915,80869,29108,7061,9365,7868,3116,6613,0518,44
18Б1177,091,04,36,5164,043,359,019,5815,401062,74120,1067,6673,6881,8918,0013,9820,45
18Б2180,091,05,38,0164,042,859,023,9518,801316,96146,3083,2174,16100,8522,1617,3020,52
20Б1200,0100,05,58,0184,047,2511,027,1621,301844,26184,40104,7382,41133,9126,7820,9722,21
20Б2203,0101,06,59,5184,047,2511,032,1925,302218,49218,60124,9983,02163,9332,4625,5022,57
20Б3208,0102,08,012,0184,047,0011,040,2431,602852,62274,30158,4684,20213,5041,8633,0223,03
25Б1248,0124,05,08,0232,059,5012,032,6825,703537,11285,30159,68104,04254,8541,1131,8027,93
25Б2250,0125,06,09,0232,059,5012,037,6629,604051,73324,10182,93103,73293,8547,0236,5527,93
25Б3255,0126,07,511,5232,059,2512,047,6237,405238,16410,80233,88104,88384,7961,0847,6728,43
25Б4260,0127,09,014,0232,059,0012,057,6845,306481,01498,50286,25106,00480,0775,6059,2428,85
30Б1298,0149,05,58,0282,071,7513,040,8032,006318,22424,00237,53124,44442,0059,3345,8832,91
30Б2300,0150,06,59,0282,071,7513,046,7836,707209,26480,60271,06124,14507,5367,6752,5632,94
30Б3305,0151,08,011,5282,071,5013,058,7446,109254,92606,90344,37125,52661,8887,6768,3133,57
30Б4310,0152,09,514,0282,071,2513,070,8055,6011381,41734,30419,40126,79822,37108,2184,6034,08
35Б1346,0174,06,09,0328,084,0014,052,6841,4011094,49641,30358,09145,12791,5490,9870,1138,76
35Б2350,0175,07,011,0328,084,0014,063,1449,6013559,01774,80433,96146,54984,34112,5086,7939,48
35Б3355,0176,08,513,5328,083,7514,077,0860,5016797,02946,30533,54147,621229,36139,70108,1339,94
35Б4361,0177,010,016,5328,083,5014,092,8972,9020719,711147,90651,07149,351528,90172,76134,0240,57
40Б1396,0199,07,011,0374,096,0016,072,1656,6020018,831011,10563,93166,561447,14145,44111,9744,78
40Б2400,0200,08,013,0374,096,0016,084,1266,0023704,431185,20663,13167,871736,39173,64133,8245,43
40Б3406,0201,09,516,0374,095,7516,0102,0580,1029352,451445,90813,38169,602169,89215,91166,7446,11
40Б4412,0202,011,019,0374,095,5016,0120,1094,3035196,831708,60966,65171,192616,25259,03200,4746,67
45Б1446,0199,08,012,0422,095,5018,084,3066,2028697,351286,90725,06184,501580,03158,80123,2943,29
45Б2450,0200,09,014,0422,095,5018,096,7676,0033450,761486,70839,53185,931871,57187,16145,4643,98
45Б3456,0201,010,517,0422,095,2518,0115,4390,6040710,411785,501012,55187,802307,62229,61178,8144,71
45Б4462,0202,012,020,0422,095,0018,0134,22105,4048197,422086,501188,75189,502756,66272,94213,0145,32
50Б1492,0199,08,812,0468,095,1020,092,3872,5036841,891497,60853,45199,701581,96158,99124,8641,38
50Б2496,0199,09,014,0468,095,0020,0101,2779,5041869,081688,30957,23203,331844,89185,42144,8842,68
50Б3500,0200,010,016,0468,095,0020,0114,2389,7047846,051913,801087,59204,662140,79214,08167,4843,29
50Б4508,0201,012,020,0468,094,5020,0139,99109,9059953,572360,401348,82206,942717,85270,43212,2344,06
50Б5516,0202,015,024,0468,093,5020,0170,59133,9073345,262842,801642,68207,353315,53328,27260,0444,09
55Б1543,0220,09,513,5516,0105,2524,0113,3689,0055677,422050,701164,94221,622405,54218,69171,6746,06
55Б2547,0220,010,015,5516,0105,0024,0124,7497,9062784,452295,601301,49224,342761,34251,03196,5647,05
55Б3553,0221,012,018,5516,0104,5024,0148,63116,7075321,222724,101554,49225,113342,92302,53237,9947,42
55Б4560,0222,014,022,0516,0104,0024,0174,86137,3089907,093211,001842,20226,754032,07363,25286,7648,02
60Б1596,0199,010,015,0566,094,5022,0120,4594,6068715,902305,901325,36238,851979,66198,96157,6440,54
60Б2600,0200,011,017,0566,094,5022,0134,41105,5077632,252587,701489,36240,322278,16227,82180,7241,17
60Б3604,0201,012,519,0566,094,2522,0151,28118,8087472,102896,401675,38240,462586,62257,38205,2841,35
60Б4612,0202,015,023,0566,093,5022,0181,97142,90106509,503480,702026,68241,933182,62315,11253,1241,82
70Б1691,0260,012,015,5660,0124,0024,0164,74129,30125922,203644,602094,79276,474557,35350,57276,6452,60
70Б2697,0260,012,518,5660,0123,7524,0183,64144,16145904,024186,632392,68281,875437,68418,28328,4154,41
70Б3702,0261,014,521,0660,0123,2524,0210,26165,10167085,054760,302736,06281,896248,49478,81378,1054,51
70Б4710,0262,017,025,0660,0122,5024,0248,14194,80199679,985624,803249,28283,677531,16574,90456,2955,09
Тип Ш — балочные широкополочные двутавры
20Ш0190,0149,05,07,0176,072,0013,031,1124,402079,60218,90120,9781,76386,6251,9039,7935,25
20Ш1194,0150,06,09,0176,072,0013,039,0130,602689,74277,30154,2883,04507,1667,6251,8536,06
20Ш2199,0151,07,511,5176,071,7513,049,3838,803502,14352,00198,0184,21661,2587,5867,2736,59
20Ш3204,0152,09,014,0176,071,5013,059,8547,004362,01427,70243,1885,37821,37108,0883,1837,05
20Ш4211,0155,011,017,5176,072,0013,075,0658,905696,83540,00311,2087,121089,19140,54108,3838,09
20Ш5218,0157,013,021,0176,072,0013,090,2770,907117,64653,00381,2688,801359,05173,13133,8138,80
20Ш6228,0159,016,026,0176,071,5013,0112,2988,209312,80816,90485,6691,071749,68220,09170,7539,47
25Ш0240,0174,06,09,0222,084,0016,046,8436,804981,13415,10229,64103,13791,7591,0169,8441,11
25Ш1244,0175,07,011,0222,084,0016,056,2444,206121,23501,70279,19104,33984,48112,5186,3641,84
25Ш2249,0176,08,513,5222,083,7516,068,5953,807624,69612,40343,94105,441229,33139,70107,4142,34
25Ш3256,0177,010,517,0222,083,2516,085,6967,309819,49767,20436,06107,051575,20177,99137,1842,88
25Ш4264,0182,013,021,0222,084,5016,0107,5084,4012751,44966,00556,26108,912116,49232,58179,7044,37
25Ш5274,0184,016,026,0222,084,0016,0133,40104,7016478,261202,80703,59111,142710,17294,58228,4445,07
25Ш6286,0186,019,032,0222,083,5016,0163,42128,3021287,681488,70884,76114,133448,57370,81288,2245,94
30Ш0290,0199,07,010,0270,096,0018,061,4848,309429,75650,30360,60123,851316,09132,27101,7046,27
30Ш1294,0200,08,012,0270,096,0018,072,3856,8011338,30771,30429,51125,161603,26160,33123,2847,06
30Ш2300,0201,09,015,0270,096,0018,087,3868,6014209,66947,30529,86127,522034,13202,40155,4248,25
30Ш3306,0203,011,018,0270,096,0018,0105,5682,9017455,331140,90644,63128,592515,46247,83190,8548,82
30Ш4314,0206,013,022,0270,096,5018,0128,52100,9021967,161399,20798,35130,743213,67312,01240,5650,00
30Ш5326,0208,016,028,0270,096,0018,0162,46127,5029037,681781,501031,79133,694213,04405,10313,1650,92
30Ш6342,0210,020,036,0270,095,0018,0207,98163,3039315,662299,201357,14137,495580,38531,47412,3551,80
35Ш1334,0249,08,011,0312,0120,5020,083,1765,3017107,051024,40565,71143,422834,62227,68174,4558,38
35Ш2340,0250,09,014,0312,0120,5020,0101,5179,7021676,501275,10706,03146,133650,97292,08223,4559,97
35Ш3347,0252,011,017,5312,0120,5020,0125,9598,9027535,211587,00886,41147,864674,90371,02284,2660,92
35Ш4354,0254,013,021,0312,0120,5020,0150,67118,3033692,451903,501072,31149,545745,80452,43347,1861,75
35Ш5364,0258,016,026,0312,0121,0020,0187,51147,2043231,442375,401354,36151,847458,32578,16444,7963,07
35Ш6376,0260,019,032,0312,0120,5020,0229,11179,9054967,482923,801688,25154,899398,88722,99557,2864,05
35Ш7392,0262,023,040,0312,0119,5020,0284,79223,6071815,253664,002150,36158,8012030,69918,37709,8165,00
40Ш1383,0299,09,512,5358,0144,7522,0112,9188,6030554,321595,50880,73164,505576,08372,98285,4270,27
40Ш2390,0300,010,016,0358,0145,0022,0135,95106,7038674,101983,301093,97168,667207,77480,52366,5372,81
40Ш3397,0302,012,019,5358,0145,0022,0164,89129,4047846,382410,401339,96170,348962,48593,54453,3373,72
40Ш4406,0304,014,524,0358,0144,7522,0201,98158,6060107,102960,901662,00172,5111253,74740,38566,4374,64
40Ш5418,0309,017,530,0358,0145,7522,0252,20198,0077867,253725,702114,90175,7114776,27956,39732,6576,54
40Ш6430,0311,021,036,0358,0145,0022,0303,25238,1096432,244485,202578,21178,3218086,351163,11893,4377,23
40Ш7446,0313,025,044,0358,0144,0022,0369,09289,70122543,615495,203204,85182,2122547,071440,711109,2578,16
45Ш0434,0299,010,015,0404,0144,5024,0135,04106,0046794,172156,401192,24186,156692,40447,65342,8770,40
45Ш1440,0300,011,018,0404,0144,5024,0157,38123,6056069,132548,601412,44188,758111,31540,75413,8071,79
45Ш2446,0302,013,021,0404,0144,5024,0184,30144,7066379,082976,601661,51189,789655,62639,44490,2972,38
45Ш3452,0304,015,024,0404,0144,5024,0211,46166,0077050,833409,301915,99190,8811258,33740,68569,0472,97
45Ш4464,0308,018,030,0404,0145,0024,0262,46206,0098962,824265,602420,93194,1814639,89950,64731,3974,69
45Ш5476,0310,021,036,0404,0144,5024,0312,98245,70121722,095114,402932,26197,2117919,221156,08891,0975,67
45Ш6492,0312,025,044,0404,0143,5024,0380,50298,70153856,396254,303633,74201,0822341,691432,161106,7676,63
50Ш1482,0300,011,015,0452,0144,5026,0145,52114,2060366,762504,801395,56203,676763,81450,92347,6268,18
50Ш2487,0300,014,517,5452,0142,7526,0176,34138,4071863,012951,301666,63201,877897,76526,52409,4266,92
50Ш3493,0300,015,520,5452,0142,2526,0198,86156,1083437,193384,901912,66204,839251,07616,74478,7668,21
50Ш4499,0300,016,523,5452,0141,7526,0221,38173,8095277,593818,702161,40207,4510604,77706,98548,2169,21
50Ш5508,0302,019,028,0452,0141,5026,0260,80204,70114959,834526,002578,55209,9512894,50853,94663,2770,31
50Ш6518,0310,022,033,0452,0144,0026,0309,84243,20140248,125415,003106,50212,7516442,931060,83825,0572,85
50Ш7532,0312,026,040,0452,0143,0026,0372,92292,70174203,776549,003797,96216,1320335,661303,571017,0973,84
50Ш8548,0314,030,048,0452,0142,0026,0442,84347,60214879,987842,304598,03220,2824895,521585,701240,0474,98
60Ш1582,0300,012,017,0548,0144,0028,0174,49137,00102709,983529,601981,30242,627669,85511,32396,4966,30
60Ш2589,0300,016,020,5548,0142,0028,0217,41170,70126193,284285,002438,84240,929259,23617,28483,5865,26
60Ш3597,0300,018,024,5548,0141,0028,0252,37198,10150035,325026,302869,72243,8211069,15737,94578,5866,23
60Ш4605,0300,020,028,5548,0140,0028,0287,33225,60174450,485767,003305,39246,4012881,17858,74674,1266,96
60Ш5616,0302,023,034,0548,0139,5028,0338,13265,40210467,046833,403941,46249,4915686,681038,85817,4468,11
60Ш6630,0315,027,041,0548,0144,0028,0412,99324,20266239,938452,104907,09253,9021476,181363,571073,6472,11
60Ш7644,0317,031,048,0548,0143,0028,0480,93377,50318172,049881,105788,14257,2125653,761618,531279,0273,04
60Ш8664,0319,036,058,0548,0141,5028,0574,05450,60394963,7311896,507047,57262,3031634,211983,341572,4774,23
70Ш1692,0300,013,020,0652,0143,5028,0211,49166,00172424,054983,402814,39285,539024,74601,65468,0765,32
70Ш2698,0300,015,023,0652,0142,5028,0242,53190,40198779,775695,703233,41286,2910382,92692,19540,4765,43
70Ш3707,0300,018,027,5652,0141,0028,0289,09226,90239021,106761,603867,01287,5412424,20828,28650,2965,56
70Ш4715,0300,020,531,5652,0139,7528,0329,39258,60275127,017695,904426,46289,0114242,00949,47748,5565,76
70Ш5725,0300,023,036,5652,0138,5028,0375,69294,90319781,968821,605099,30291,7516514,181100,95870,3466,30
70Ш6740,0313,027,044,0652,0143,0028,0458,21359,70403258,3310898,906334,98296,6622622,211445,511143,7270,26
70Ш7758,0315,032,053,0652,0141,5028,0549,27431,20496466,9813099,407693,00300,6427822,581766,511405,6871,17
70Ш8780,0317,038,064,0652,0139,5028,0660,25518,30616075,3815796,809389,94305,4734321,602165,401734,0172,10
80Ш1782,0300,013,517,0748,0143,2528,0209,71164,60205458,005254,703018,90313,017676,70511,80401,3360,50
80Ш2792,0300,014,022,0748,0143,0028,0243,45191,10253655,006405,403644,10322,799928,90661,90517,8263,86
90Ш1881,0299,015,018,5844,0142,0028,0243,96191,50292583,006642,103861,20346,318278,50553,70441,8558,25
90Ш2890,0299,015,023,0844,0142,0028,0270,87212,60345335,007760,304457,00357,0610283,30687,80543,0961,61
100Ш1990,0320,016,021,0948,0152,0030,0293,82230,60446000,009011,005234,00389,6111520,00719,90573,6662,62
100Ш2998,0320,017,025,0948,0151,5030,0328,90258,20516400,0010350,005980,00396,2413710,00856,90680,1464,56
100Ш31006,0320,018,029,0948,0151,0030,0364,00285,70587700,0011680,006736,00401,8215900,00993,90786,8966,09
100Ш41013,0320,019,532,5948,0150,2530,0400,60314,50655400,0012940,007470,00404,4817830,001114,30883,4966,71
Тип К — колонные двутавры
15К1147,0149,06,08,5130,071,5011,034,1726,801366,76186,00103,6363,25469,2162,9848,0537,06
15К2150,0150,07,010,0130,071,5011,040,1431,501641,33218,80123,0463,95563,2875,1057,3637,46
15К3155,0151,08,512,5130,071,2511,049,8439,102117,61273,20155,6965,18718,4695,1672,7837,97
15К4160,0152,010,015,0130,071,0011,059,6446,802629,16328,60189,6766,40879,66115,7488,6538,41
15К5166,0153,012,018,0130,070,5011,071,7256,303291,43396,60232,3967,741077,13140,80108,1238,75
20К1196,0199,06,510,0176,096,2513,052,6941,403846,06392,50216,4185,441314,47132,11100,3849,95
20К2200,0200,08,012,0176,096,0013,063,5349,904715,63471,60262,7586,151601,53160,15121,9150,21
20К3204,0201,09,014,0176,096,0013,073,5757,805602,48549,30308,3587,261896,76188,73143,7250,78
20К4210,0201,010,517,0176,095,2513,088,2769,306962,62663,10376,5788,812303,59229,21174,7251,09
20К5214,0202,012,019,0176,095,0013,099,3378,007970,40744,90426,8489,582613,87258,80197,6351,30
20К6220,0202,014,022,0176,094,0013,0114,9790,309488,15862,60500,3490,843027,75299,78229,4551,32
20К7226,0203,016,025,0176,093,5013,0131,11102,9011136,66985,60578,1692,163493,41344,18263,9851,62
20К8234,0203,018,029,0176,092,5013,0150,87118,4013375,481143,20679,2994,164053,99399,41306,7651,84
25К1246,0249,08,012,0222,0120,5016,079,7262,609170,92745,60410,68107,263090,06248,20188,6162,26
25К2250,0250,09,014,0222,0120,5016,092,1872,4010832,61866,60480,25108,413648,81291,90221,8862,92
25К3253,0251,010,015,5222,0120,5016,0102,2180,2012153,56960,80535,41109,054088,75325,80247,8563,25
25К4257,0252,011,017,5222,0120,5016,0114,8290,1013927,171083,80607,67110,144672,01370,79282,1863,79
25К5262,0253,012,520,0222,0120,2516,0131,15103,0016243,921240,00701,07111,295404,02427,20325,4664,19
25К6267,0253,014,022,5222,0119,5016,0147,13115,5018593,241392,80793,96112,426080,59480,68366,6564,29
25К7274,0258,016,026,0222,0121,0016,0171,88134,9022416,621636,30942,16114,207452,57577,72441,0465,85
25К8281,0259,018,029,5222,0120,5016,0194,97153,1026169,721862,601083,49115,868556,67660,75505,0966,25
25К9288,0260,020,033,0222,0120,0016,0218,20171,3030128,762092,301228,96117,519685,85745,07570,2966,63
25К10298,0261,023,038,0222,0119,0016,0251,62197,5036112,372423,701442,84119,8011288,10864,99663,4966,98
30К1298,0299,09,014,0270,0145,0018,0110,8087,0018848,661265,00694,64130,436241,19417,47316,8275,05
30К2300,0300,010,015,0270,0145,0018,0119,7894,0020410,211360,70750,59130,546754,83450,32342,1375,10
30К3300,0305,015,015,0270,0145,0018,0134,78105,8021535,211435,70806,84126,407104,76465,89358,0472,60
30К4304,0301,011,017,0270,0145,0018,0134,82105,8023380,491538,20852,74131,697732,59513,79390,4675,73
30К5308,0301,012,019,0270,0144,5018,0149,56117,4026362,991711,90953,96132,778642,78574,27436,6176,02
30К6312,0302,013,021,0270,0144,5018,0164,72129,3029508,741891,601059,44133,849648,60638,98485,9976,53
30К7316,0302,014,523,0270,0143,7518,0180,85142,0032732,422071,701167,93134,5310569,09699,94533,0976,45
30К8316,0357,014,523,0270,0171,2518,0206,15161,8038173,522416,101353,26136,0817452,10977,71741,5092,01
30К9322,0358,016,026,0270,0171,0018,0232,14182,2043983,212731,901541,60137,6519896,061111,51843,3892,58
30К10328,0359,018,029,0270,0170,5018,0259,60203,8050113,523055,701738,68138,9422381,161246,86947,1392,85
30К11334,0360,020,032,0270,0170,0018,0287,18225,4056488,073382,501939,98140,2524906,981383,721052,2593,13
30К12341,0361,022,035,5270,0169,5018,0318,49250,0064158,873763,002176,26141,9327866,031543,821175,0293,54
30К13350,0362,024,040,0270,0169,0018,0357,18280,4074376,594250,102481,31144,3031663,841749,381332,1194,15
30К14356,0371,027,043,0270,0172,0018,0394,74309,9083542,724693,402760,90145,4836649,591975,721506,6896,36
30К15364,0372,030,047,0270,0171,0018,0433,46340,3093889,395158,803062,80147,1740396,232171,841659,0396,54
30К16374,0373,033,052,0270,0170,0018,0479,80376,60107317,145738,903441,68149,5645068,652416,551848,2896,92
30К17384,0374,036,057,0270,0169,0018,0526,34413,20121512,356328,803831,76151,9449816,722664,002040,0497,29
30К18396,0375,039,063,0270,0168,0018,0580,58455,80139424,867041,704307,16154,9755520,262961,082269,4597,79
30К19408,0385,043,069,0270,0171,0018,0650,18510,40162282,287955,004912,82157,9965823,943419,432622,83100,62
30К20422,0387,047,076,0270,0170,0018,0717,92563,60187072,378866,005534,78161,4273671,753807,332923,99101,30
30К21440,0389,052,085,0270,0168,5018,0804,48631,50221339,1610060,906361,10165,8783732,234305,003311,01102,02
35К1342,0348,010,015,0312,0169,0020,0139,03109,1031247,911827,401001,17149,9210542,21605,87459,6787,08
35К1,5346,0349,011,017,0312,0169,0020,0156,41122,8035711,232064,201135,84151,1012051,44690,63524,0887,78
35К2350,0350,012,019,0312,0169,0020,0173,87136,5040295,092302,601272,61152,2313585,82776,33589,2988,39
35К3355,0351,013,521,5312,0168,7520,0196,48154,2046230,772604,601448,66153,3915506,81883,58671,2488,84
35К4360,0352,015,024,0312,0168,5020,0219,19172,1052353,702908,501627,80154,5517459,86992,04754,2589,25
35К5365,0353,016,526,5312,0168,2520,0242,00190,0058667,443214,701810,04155,7019445,301101,72838,3489,64
35К6369,0360,018,028,5312,0171,0020,0264,79207,9064960,863520,901991,80156,6322183,471232,42938,3591,53
35К7376,0361,020,032,0312,0170,5020,0296,87233,1074398,833957,402256,32158,3125119,611391,671060,6591,99
35К8382,0362,022,035,0312,0170,0020,0325,47255,5082894,784340,002491,96159,5927708,511530,861168,1792,27
35К9389,0363,024,038,5312,0169,5020,0357,82280,9093053,124784,202767,25161,2630738,031693,561293,5792,68
35К10396,0364,026,542,0312,0168,7520,0391,87307,60103736,945239,203054,44162,7033819,631858,221421,6492,90
35К11404,0374,029,046,0312,0172,5020,0437,99343,80118982,065890,203458,40164,8240183,362148,841644,6395,78
35К12414,0375,032,051,0312,0171,5020,0485,77381,30135721,116556,603886,58167,1544924,282395,961836,4296,17
35К13424,0376,035,056,0312,0170,5020,0533,75419,00153322,147232,204326,20169,4949742,082645,862030,8196,54
35К14434,0377,038,061,0312,0169,5020,0581,93456,80171810,187917,504777,34171,8354637,742898,552227,8196,90
35К15446,0378,042,067,0312,0168,0020,0640,99503,20195206,298753,705336,35174,5160526,723202,472466,4897,17
35К16458,0392,046,073,0312,0173,0020,0719,27564,60227053,179915,006094,32177,6773566,953753,422891,61101,13
35К17472,0393,050,080,0312,0171,5020,0788,23618,80258357,0510947,306796,66181,0481286,574136,723191,54101,55
35К18488,0394,055,088,0312,0169,5020,0868,47681,80296560,1112154,107629,66184,7990173,864577,353538,66101,90
35К19506,0395,060,097,0312,0167,5020,0956,93751,20342451,5913535,608591,51189,17100237,845075,333929,92102,35
35К20520,0409,065,0104,0312,0172,0020,01056,95829,70392963,3815114,009664,42192,82119352,515836,314520,43106,26
35К21540,0411,071,0114,0312,0170,0020,01162,03912,20454051,0216816,7010869,85197,67132896,316466,975017,71106,94
35К22562,0413,077,0125,0312,0168,0020,01276,171001,80526659,9318742,4012243,01203,15148011,277167,625568,89107,69
35К23580,0426,084,0134,0312,0171,0020,01407,191104,70606878,2320926,8013777,86207,67174271,928181,786362,61111,29
35К24604,0430,092,0146,0312,0169,0020,01546,071213,70704826,4423338,6015522,09213,51195579,569096,727087,61112,47
40К1394,0398,011,018,0358,0193,5022,0186,81146,7056145,312850,001559,22173,3618922,62950,89720,40100,64
40К2400,0400,013,021,0358,0193,5022,0218,69171,7066621,413331,101836,23174,5422412,671120,63849,93101,23
40К3406,0403,016,024,0358,0193,5022,0254,87200,1078039,223844,302139,84174,9826200,191300,26988,59101,39
40К4414,0405,018,028,0358,0193,5022,0295,39231,9092771,144481,702513,15177,2231026,871532,191165,56102,49
40К4,5420,0403,020,031,0358,0191,5022,0325,61255,60103629,704934,802786,46178,4033850,081679,901279,67101,96
40К5429,0400,023,035,5358,0188,5022,0370,49290,80120290,275607,903198,49180,1937914,871895,741447,08101,16
40К6438,0370,025,040,0358,0172,5022,0389,65305,90128432,355864,503381,88181,5533828,591828,571400,5993,18
40К7448,0371,028,045,0358,0171,5022,0438,29344,10148100,166611,603848,78183,8238379,672068,981587,4793,58
40К8458,0372,031,050,0358,0170,5022,0487,13382,40168699,387366,804327,20186,0943005,942312,151777,0593,96
40К9470,0373,035,056,0358,0169,0022,0547,21429,60194740,018286,804920,70188,6548584,932605,092007,2894,23
40К10484,0374,039,063,0358,0167,5022,0615,01482,80226537,959361,105620,76191,9255131,742948,222276,1894,68
40К11494,0392,043,068,0358,0174,5022,0691,21542,60261626,6310592,206402,77194,5568534,683496,672700,5299,57
40К12510,0393,048,076,0358,0172,5022,0773,35607,10303779,0511912,907286,50198,1977250,093931,303043,6499,94
40К13528,0394,053,085,0358,0170,5022,0863,69678,00354176,3913415,808303,29202,5087133,424423,023430,99100,44
40К14548,0395,059,095,0358,0168,0022,0965,87758,20414486,6015127,309480,79207,1598243,264974,343868,52100,85
40К15564,0410,065,0103,0358,0172,5022,01081,45848,90482318,0217103,5010811,51211,18119192,555814,274525,42104,98
40К16588,0412,072,0115,0358,0170,0022,01209,51949,50569246,7919362,1012395,01216,94135224,966564,325120,62105,74
40К17616,0414,080,0129,0358,0167,0022,01358,671066,60679972,8322077,0014322,16223,71154171,567447,905823,25106,52
40К18638,0430,087,0140,0358,0171,5022,01519,611192,90800682,1625099,8016419,75229,54187578,968724,606820,27111,10
40К19668,0435,096,0155,0358,0169,5022,01696,331331,60952172,5828508,2018868,64236,92215398,099903,367755,88112,68
Тип С — свайные двутавры
13С1126,5114,09,09,0108,552,5012,031,5224,74838,38132,5576,7151,57223,5939,2330,7826,63
20С1200,0204,012,012,0176,096,0013,071,5356,204982,30498,20282,7583,461701,70166,83128,6648,77
25С1244,0252,011,011,0222,0120,5016,082,0664,408786,78720,20402,51103,482938,35233,20178,9959,84
25С2250,0255,014,014,0222,0120,5016,0104,6882,2011483,65918,70519,31104,743876,72304,06234,1960,86
30С1294,0302,012,012,0270,0145,0018,0107,6684,5016864,201147,20638,55125,165515,72365,28279,8771,58
30С2300,0305,015,015,0270,0145,0018,0134,78105,8021535,211435,70806,84126,407104,76465,89358,0472,60
32С1326,7319,724,824,8277,1147,4515,2229,28180,0040972,832508,301448,25133,6813546,38847,44656,5676,87
32С2337,9325,730,330,4277,1147,7015,2283,97222,9052698,773119,201826,55136,2317576,761079,32839,8578,67
35С1338,0351,013,013,0312,0169,0020,0135,25106,2028190,341668,10925,69144,379379,76534,46408,8883,28
35С2344,0354,016,016,0312,0169,0020,0166,63130,8035330,382054,101149,60145,6111846,30669,28513,3984,32
35С3350,0357,019,019,0312,0169,0020,0198,37155,7042796,142445,501379,79146,8814433,12808,58621,8685,30
40С1388,0402,015,015,0358,0193,5022,0178,45140,1048965,172524,001401,07165,6516258,38808,87618,6695,45
40С2394,0405,018,018,0358,0193,5022,0214,39168,3059713,153031,101695,05166,8919955,19985,44755,5096,48
40С3400,0408,021,021,0358,0193,5022,0250,69196,8070888,083544,401996,23168,1623809,271167,12896,8797,45
Тип ДБ — дополнительные балочные двутавры
20ДБ1207,0133,05,88,4190,263,607,633,8726,602580,37249,30139,4887,28329,7949,5938,0631,20
20ДБ2210,0134,06,410,2189,663,807,639,9731,403137,00298,80167,6188,60409,5861,1346,8832,01
25ДБ1251,0146,06,08,6233,870,007,639,6431,104395,18350,20196,03105,30446,6161,1847,0033,57
25ДБ2256,0146,06,310,9234,269,857,647,0837,005523,69431,50241,08108,32565,9977,5359,3734,67
25ДБ3260,0147,07,212,7234,669,907,654,7343,006554,72504,20283,24109,44673,2491,6070,2635,07
25ДБ4258,0146,06,19,1239,869,957,641,7032,704887,50378,90212,12108,27472,5864,7449,7333,67
25ДБ5262,0147,06,611,2239,670,207,649,2438,706007,11458,60256,75110,45593,6680,7761,9334,72
25ДБ6266,0148,07,613,0240,070,207,657,2244,907108,01534,40301,04111,46703,4395,0673,0635,06
30ДБ1309,0102,06,08,9291,248,007,636,1228,405426,36351,20203,38122,56158,0630,9924,5820,92
30ДБ2313,0102,06,610,8291,447,707,641,7632,806496,06415,10240,08124,72191,8537,6229,8021,43
30ДБ3310,0165,05,89,7290,679,608,949,5438,908544,97551,30306,41131,33726,8888,1167,4138,30
30ДБ4313,0166,06,611,2290,679,708,957,0444,809960,39636,50355,10132,14854,77102,9878,9238,71
30ДБ5317,0167,07,613,2290,679,708,966,8552,5011873,01749,10419,95133,271025,95122,8794,3339,17
30ДБ6303,0165,06,010,2282,679,508,951,3040,308477,69559,60311,02128,56764,3692,6570,8738,60
30ДБ7307,0166,06,711,8283,479,658,958,8446,209942,92647,80361,13129,99900,53108,5083,0639,12
30ДБ8310,0167,07,913,7282,679,558,968,7654,0011668,10752,80422,55130,261064,87127,5397,9339,35
35ДБ1349,0127,05,88,5332,060,6010,241,7432,808267,33473,80271,01140,74291,0045,8335,9026,40
35ДБ2353,0128,06,510,7331,660,7510,249,8439,1010240,24580,20331,05143,34375,0658,6045,8327,43
35ДБ3352,0171,06,99,8332,482,0510,257,3445,0012166,36691,30389,35145,66817,9495,6773,8737,77
35ДБ4355,0171,07,211,6331,881,9010,264,4550,6014130,93796,10446,97148,07968,08113,2387,2138,76
35ДБ5358,0172,07,913,1331,882,0510,272,1756,7016051,94896,80504,59149,141112,72129,3999,7539,27
35ДБ6363,0173,29,115,7331,682,0510,285,4567,1019414,431069,70604,58150,731362,07157,28121,4839,92
35ДБ7353,0254,09,516,4320,2122,2516,0115,9391,0026754,311515,80840,02151,924483,14353,00269,0462,19
35ДБ8357,0255,010,518,3320,4122,2516,0129,17101,4030209,801692,40942,22152,935062,32397,04302,8762,60
35ДБ9360,0256,011,419,9320,2122,3016,0140,59110,4033153,981841,901029,60153,575570,48435,19332,2662,95
35ДБ10363,0257,013,021,7319,6122,0016,0155,28121,9036598,332016,401134,85153,526147,42478,40366,1762,92
40ДБ1399,0140,06,48,8381,466,8010,249,9439,2012656,64634,40365,15159,19403,5957,6645,3228,43
40ДБ2403,0140,07,011,2380,666,5010,258,9046,2015570,06772,70442,32162,59513,6373,3857,4729,53
40ДБ3403,0177,07,510,9381,284,7510,268,0753,4018613,44923,70522,88165,361009,08114,0288,3238,50
40ДБ4407,0178,07,712,8381,485,1510,275,8359,5021585,781060,70597,50168,721204,97135,39104,4939,86
40ДБ5410,0179,08,814,4381,285,1010,285,9967,5024557,501197,90678,10168,991379,08154,09119,3440,05
40ДБ6413,0180,09,716,0381,085,1510,295,4574,9027495,011331,50756,09169,721558,58173,18134,4040,41
40ДБ7417,0181,010,918,2380,685,0510,2108,2685,0031537,511512,60862,63170,681803,36199,27155,0640,81
45ДБ1450,0152,07,610,8428,472,2010,266,2852,0021216,72943,00544,31178,91634,0683,4365,7530,93
45ДБ2455,0153,08,013,3428,472,5010,275,8659,6025498,981120,80642,40183,34796,13104,0781,5432,39
45ДБ3459,0154,09,115,4428,272,4510,287,2968,5029698,291294,00744,05184,45940,55122,1596,0432,83
45ДБ4462,0154,49,617,0428,072,4010,294,4874,2032674,031414,50813,29185,971046,53135,56106,5633,28
45ДБ5466,0155,310,518,9428,272,4010,2104,5682,1036624,871571,90906,27187,161184,51152,55120,2033,66
45ДБ6453,0189,98,512,7427,690,7010,285,4767,1029321,461294,60734,66185,221452,13152,94118,6541,22
45ДБ7457,0190,09,014,5428,090,5010,294,5174,2033262,541455,70825,08187,601660,63174,80135,5041,92
45ДБ8460,0191,09,916,0428,090,5510,2104,3981,9037004,021608,90914,58188,281862,06194,98151,4942,24
45ДБ9463,0192,010,517,7427,690,7510,2113,7689,3040952,171769,001006,08189,732092,64217,98169,3542,89
45ДБ10466,0193,011,419,0428,090,8010,2123,0396,6044505,671910,101090,07190,202282,42236,52184,2443,07
45ДБ11469,0194,012,620,6427,890,7010,2134,72105,8048825,332082,101193,69190,372514,63259,24202,7043,20
53ДБ1524,0207,09,010,9502,299,0012,791,7072,0040061,271529,06880,05209,021615,22156,06122,4541,97
53ДБ2528,0209,09,513,3501,499,7512,7104,4082,0047614,761802,341031,03213,562028,08194,04152,2244,07
53ДБ3533,0209,010,215,6501,899,4012,7117,7892,5055246,342073,001181,69216,582379,01227,66177,4344,94
53ДБ4537,0210,010,917,4502,299,5512,7129,20101,4061702,672298,101310,12218,532692,14256,39199,8745,65
53ДБ5539,0211,011,618,8501,499,7012,7138,88109,0066731,562476,101413,46219,202951,06279,72218,2846,10
53ДБ6544,0212,013,121,2501,699,4512,7156,98123,2076082,722797,201604,00220,153377,30318,61249,6146,38
53ДБ7549,0214,014,723,6501,899,6512,7176,16138,3086084,333136,001806,60221,063869,60361,64284,4646,87
60ДБ1599,0178,010,012,8573,484,0012,7104,2981,9055978,871869,101098,43231,681208,85135,83109,1034,05
60ДБ2603,0179,010,915,0573,084,0512,7117,5492,3064629,042143,601256,38234,491441,05161,01129,2435,01
60ДБ3603,0228,010,514,9573,2108,7512,7129,51101,7076354,382532,501449,82242,812949,85258,76202,1047,72
60ДБ4608,0228,011,217,3573,4108,4012,7144,49113,4087546,502879,801644,93246,153425,21300,46234,4148,69
60ДБ5612,0229,011,919,6572,8108,5512,7159,32125,1098536,483220,201837,14248,703932,13343,42267,7149,68
60ДБ6617,0230,013,122,2572,6108,4512,7178,52140,10111971,153629,502075,04250,454513,82392,51306,5350,28
60ДБ7623,0229,014,024,9573,2107,5012,7195,67153,00125134,404017,162299,86252,894998,26436,53341,1650,54
70ДБ1678,0253,011,716,3645,4120,6515,7160,00125,00118774,603500,582007,66272,464409,92348,61272,7952,50
70ДБ2684,0254,012,418,9646,2120,8015,7177,99140,00135901,803974,902272,61276,325155,91406,46317,5353,82
70ДБ3688,0254,013,121,1645,8120,4515,7193,94152,00150835,904384,762504,54278,885804,27456,31356,2754,71
70ДБ4693,0256,014,523,6645,8120,7515,7216,45170,00169986,504905,822809,71280,246617,85517,01404,6655,29
70ДБ5702,0254,015,527,9646,2119,2515,7243,88192,00197984,505640,583229,29284,927642,66601,78470,5655,98
85ДБ1835,0292,014,018,8797,4139,0017,0224,15176,00246276,805898,853406,71331,477822,90535,82421,7359,08
85ДБ2840,0292,014,721,7796,6138,6517,0246,55193,00278350,206627,383812,25336,009029,33618,45485,5860,52
85ДБ3846,0293,015,424,4797,2138,8017,0268,47210,00310620,907343,284213,95340,1510257,47700,17548,8961,81
85ДБ4851,0294,016,126,8797,4138,9517,0288,69226,00339977,207990,064580,28343,1711382,74774,34606,5362,79
85ДБ5859,0292,017,031,0797,0137,5017,0319,25251,00386394,308996,385150,94347,9012900,66883,61691,3463,57
90ДБ1903,0304,015,220,1862,8144,4018,2256,57201,00325421,407207,484180,97356,149441,91621,18491,3560,66
90ДБ2911,0304,015,923,9863,2144,0518,2284,93223,00376536,808266,364762,44363,5311224,62738,46581,2462,76
90ДБ3915,0305,016,525,9863,2144,2518,2303,20238,00406354,508878,275117,50366,0912285,06805,49634,5763,65
90ДБ4919,0306,017,327,9863,2144,3518,2324,05253,00438001,809532,115487,32367,6513366,98873,66686,1264,23
90ДБ5923,0307,018,430,0863,0144,3018,2346,12271,00471631,3010219,535892,69369,1414518,10945,80745,8964,77
90ДБ6927,0308,019,432,0863,0144,3018,2367,67289,00504537,3010885,386283,65370,4415642,011015,71801,5465,23
100ДБ1970,0300,016,021,1927,8142,0029,0282,77222,00407664,408405,454901,99379,699545,79636,39510,4258,10
100ДБ2980,0300,016,526,0928,0141,7529,0316,84249,00481076,709817,895673,02389,6611754,44783,51624,1760,91
100ДБ3990,0300,016,531,0928,0141,7529,0346,84272,00553844,2011188,776411,34399,6014004,44933,50737,0463,54
Тип ДК — дополнительные колонные двутавры
10ДК091,0100,04,25,580,047,9012,015,6012,20236,5151,9829,1838,9492,0618,4114,2224,29
10ДК196,0100,05,08,080,047,5012,021,2416,70349,2372,8041,5140,55133,8126,7620,5725,10
10ДК2100,0100,06,010,080,047,0012,026,0420,40449,5589,9052,1141,55167,2733,4525,7125,35
10ДК3120,0106,012,020,080,047,0012,053,2441,801142,61190,40117,9146,33399,1575,3158,1627,38
12ДК0109,0120,04,25,598,057,9012,018,5514,60413,3675,8542,2047,21158,8126,4720,3129,26
12ДК1114,0120,05,08,098,057,5012,025,3419,90606,15106,3059,7548,91230,9038,4829,4330,19
12ДК2120,0120,06,511,098,056,7512,034,0126,70864,37144,1082,6150,42317,5252,9240,4830,56
12ДК3140,0126,012,521,098,056,7512,066,4152,102017,57288,20175,3155,12702,78111,5585,8232,53
14ДК0128,0140,04,36,0116,067,8512,023,0218,10719,45112,4161,8955,90274,8339,2629,9734,55
14ДК1133,0140,05,58,5116,067,2512,031,4224,701033,13155,4086,7557,35389,3255,6242,4235,20
14ДК2140,0140,07,012,0116,066,5012,042,9633,701509,23215,60122,7159,27549,6778,5259,8935,77
14ДК3160,0145,013,022,0116,066,0012,080,1262,903270,24408,80245,4063,891121,06154,63118,6637,41
15ДК1152,0152,05,86,6138,873,107,628,6122,501213,15159,6088,5865,12386,6450,8738,8236,76
15ДК2157,0153,06,69,3138,473,207,638,0929,901722,51219,40122,5667,25555,6172,6355,3038,19
15ДК3162,0154,08,111,6138,872,957,647,4737,302227,67275,00155,5268,51706,8991,8070,0638,59
16ДК0148,0160,04,57,0134,077,7515,030,3623,801282,88173,3695,2165,00478,7359,8445,6839,71
16ДК1152,0160,06,09,0134,077,0015,038,7730,401672,98220,10122,5765,69615,5776,9558,8239,85
16ДК2160,0160,08,013,0134,076,0015,054,2542,602492,00311,50176,9867,77889,23111,1584,9840,49
16ДК3180,0166,014,023,0134,076,0015,097,0576,205098,27566,50337,2872,481758,77211,90162,7342,57
18ДК0167,0180,05,07,5152,087,5015,036,5328,701966,90235,56129,1273,38729,9781,1161,7944,70
18ДК1171,0180,06,09,5152,087,0015,045,2535,502510,29293,60162,4374,48924,61102,7378,2545,20
18ДК2180,0180,08,314,0152,085,8515,064,9551,003825,28425,00240,1576,751362,76151,42115,4345,81
18ДК3200,0186,014,524,0152,085,7515,0113,2588,907483,13748,30441,7281,292580,13277,43212,5947,73
20ДК1203,0203,07,211,0181,097,9010,258,5946,004545,70447,90247,7988,091534,57151,19114,7651,18
20ДК2206,0204,07,912,6180,898,0510,266,5852,305272,37511,90284,7788,991783,95174,90132,7851,76
20ДК3210,0205,09,114,2181,697,9510,275,6459,406114,00582,30326,4589,912040,50199,07151,3751,94
20ДК4216,0206,010,217,4181,297,9010,291,0671,507662,28709,50401,7491,732537,25246,33187,2852,78
20ДК5222,0209,013,020,6180,898,0010,2110,5186,809471,87853,30490,6192,583138,43300,33229,1753,29
20ДК6229,0210,014,523,7181,697,7510,2126,7799,5011328,82989,40574,6294,533663,55348,91266,4953,76
25ДК1253,0254,08,614,2224,6122,7012,792,8472,9011274,05891,20492,46110,203880,25305,53231,6064,65
25ДК2256,0255,09,415,6224,8122,8012,7102,0880,1012567,16981,80545,12110,964313,58338,32256,6065,01
25ДК3260,0256,010,717,3225,4122,6512,7114,0889,6014253,921096,50612,99111,784840,74378,18287,2465,14
25ДК4264,0257,011,919,6224,8122,5512,7128,88101,2016369,031240,10698,30112,705549,34431,86328,2365,62
25ДК5269,0259,013,522,1224,8122,8010,7146,00115,0018890,391404,49797,58113,806404,89494,55376,1966,30
25ДК6275,0261,015,425,1224,8122,8010,7167,00131,0022101,481607,38921,26115,177445,67570,55434,6466,85
25ДК7282,0263,017,328,4225,2121,8510,7190,00149,0025884,671835,791062,09116,938621,57655,63500,0967,48
25ДК8289,0265,019,231,8225,4122,9010,7212,00167,0029966,972073,841211,04118,679877,85745,50569,2468,13
Тип У — двутавры с уклоном внутренних граней полок
10У100554,57,285,625,257,012,059,4619839,723,040,617,96,495,4012,2
12У120644,87,3105,429,607,514,6511,5035058,433,748,827,98,727,3713,8
14У140734,97,5125,034,058,017,4513,7057281,746,857,341,911,509,7515,5
16У160815,07,8144,438,008,520,2515,90873109,062,365,758,614,5012,3617,0
18У180905,18,1163,842,459,023,4418,401290143,081,474,282,618,4015,7218,8
20У2001005,28,4183,247,409,526,7521,001840184,0104,082,8115,023,1019,8820,7
22У2201105,48,7202,652,3010,030,5724,002550232,0131,091,3157,028,6024,7722,7
24У2401155,69,5221,054,7010,534,7827,303460289,0163,099,7198,034,5029,7023,7
27У2701256,09,8250,459,5011,040,1331,505010371,0210,0112,0260,041,5036,0325,4
30У3001356,510,2279,664,2512,046,5036,507080472,0268,0123,0337,049,9043,6726,9
33У3301407,011,2307,666,5013,053,7642,209840597,0339,0135,0419,059,9052,1227,9
36У3601457,512,3335,468,7514,061,9148,6013380743,0423,0147,0516,071,1061,6928,9
40У4001558,313,0374,073,3515,072,6157,0019062953,0545,0162,0667,086,1074,9830,3
45У4501609,014,2421,675,5016,084,7166,50276961231,0708,0181,0808,0101,0088,0430,9
50У50017010,015,2469,680,0017,0100,0078,50397271589,0919,0199,01043,0123,00107,4232,3
55У55018011,016,5517,084,5018,0117,9692,60559622035,01181,0218,01356,0151,00131,9433,9
60У60019012,017,8564,489,0020,0137,58108,00768062560,01491,0236,01725,0182,00159,5235,4
Примечания
1 В настоящей таблице использованы следующие обозначения: I — момент инерции; W — момент сопротивления; S — статический момент полусечения; i — радиус инерции.
2 Высота стенки двутавра в свету между полками hw, свес полки bw являются справочными величинами и на готовом профиле не контролируются.
3 Величины радиуса сопряжения r, уклона внутренних граней полок приведены для построения калибров и на готовом профиле не контролируются.
4 Номинальная площадь поперечного сечения, номинальная масса 1 м двутавра, а также справочные величины для осей двутавра вычислены по номинальным размерам. Плотность стали принята равной 7850 кг/м3.
5 Величины Sy для двутавров с уклоном внутренних граней полок (тип У) рассчитаны при уклоне внутренних граней полок 8,7%.

6.3 Предельные отклонения контролируемых размеров, формы поперечного сечения, массы 1 м и длины стальных горячекатаных двутавров должны соответствовать значениям:

  • для нормальных, широкополочных и колонных двутавров — таблицы 2;
  • для свайных двутавров — таблицы 3;
  • для двутавров дополнительных серий — таблицы 4;
  • для двутавров с уклоном внутренних граней полок — таблицы 5.

Таблица 2

Предельные отклонения по размерам и форме поперечного сечения для нормальных, широкополочных и колонных двутавров

ПараметрНоминальный размер, ммПредельное отклонение
Место контроля размеров и отклонений формы поперечного сеченияВысота hДо 120 включ.рис. 3 +/- 2,0 мм
Св. 120 « 380»
+/- 3,0 ммОт 380 « 580»
+/- 4,0 мм« 580»
+/- 5,0 ммШирина полки bПри высоте h:
до 120 включ.
+/- 2,0 ммсв. 120
+/- 3,0 ммТолщина стенки sДо 4,4 включ.
+/- 0,5 ммСв. 4,4 « 6,5 »
+/- 0,7 мм« 6,5 » 16,0
+/- 1,0 ммОт 16,0 « 23,0»
+/- 1,5 мм« 23,0»
+/- 2,0 ммТолщина полки tДо 6,3 включ.
+/- 1,0 ммСв. 6,3 « 16,0»
+/- 1,5 ммОт 16,0 « 25,0»
+/- 2,0 мм« 25,0»
+/- 2,5 мм \delta = (b_{1} - b_{2})/2Смещение полки относительно стенки (отклонение от симметрии)При высоте h:рис. 4
b1 - ширина удлиненной полки;
b2 - ширина укороченной полкидо 120 включ.
Не более 1,5 ммсв. 120 « 190»
Не более 2,5 ммот 190 « 290»
Не более 3,0 мм« 290 и ширине b до 220»
Не более 3,0 мм« 290 и ширине b от 220»
Не более 4,5 м \Delta мПерекос полкиПри высоте h:рис. 5
до 120 включ.
Не более 1,0 ммсв. 120 « 290»
0,015b, но не более 3,0 ммот 290
0,015b, но не более 4,0 ммПрогиб стенки f, волнистость, коробоватость стенки yПри высоте h:рис. 6
до 120 включ.
Не более 1,0 ммсв. 120 « 380»
Не более 1,5 ммот 380 « 680»
Не более 2,0 мм« 680»
Не более 3,0 ммДлина двутавра LВсе размеры+100 мм
На всей длинеКривизна двутавраLНе более 0,2%
См. ГОСТ 26877Масса 1 м двутавра, кгВсе размеры
По согласованию изготовителя с заказчиком.		Не более +/- 4%

Пачка или единица

Таблица 3

Предельные отклонения по размерам и форме поперечного сечения для свайных двутавров

ПараметрНоминальный размер, ммПредельное отклонение
Место контроля размеров и отклонений формы поперечного сеченияВысота hДо 180 включ.рис. 7 +3,0 мм; -2,0 мм
Св. 180 « 400 »
+4,0 мм; -2,0 ммШирина полки bСв. 110 до 210 включ.
+4,0 мм; -2,0 мм« 210 » 325 «»
+/- 4,0 мм« 325»
+6,0 мм; -5,0 ммТолщина стенки sДо 10
+/- 1,0 ммОт 10 « 20»
+/- 1,5 мм« 20 » 40
+/- 2,0 ммТолщина полки tДо 10
+2,0 мм; -1,0 ммОт 10 « 20»
+2,5 мм; -1,5 мм« 20 » 30
+2,5 мм; -2,0 мм« 30 » 40
+/- 2,5 мм \delta = (b_{1} - b_{2})/2Смещение полки относительно стенки (отклонение от симметрии)При ширине b:рис. 8
b1 — ширина удлиненной полки;
b2 — ширина укороченной полкидо 325 включ.
Не более 3,5 ммсв. 325
Не более 5,0 м \Delta мПерекос полкиПри высоте h:рис. 9
св. 120 до 290
0,015b, но не более 3,0 ммот 290
0,015b, но не более 4,0 ммПрогиб стенки f, волнистость, коробоватость стенки yПри высоте h:рис. 10
св. 120 до 380
Не более 1,5 ммот 380 « 400 включ.»
Не более 2,0 ммДлина двутавра LВсе размеры+100 мм
На всей длинеКривизна двутавраLНе более 0,2%
См. ГОСТ 26877Масса 1 м двутавра, кгВсе размеры
По согласованию изготовителя с заказчиком.		Не более +/- 4%

Пачка или единица

Таблица 4

Предельные отклонения по размерам и форме поперечного сечения для двутавров дополнительных серий

ПараметрНоминальный размер, ммПредельное отклонение
Место контроля размеров и отклонений формы поперечного сеченияВысота hВсе размерырис. 11 +4,0 мм; -3,0 мм
Ширина полки bВсе размеры
+6,0 мм; -5,0 мм \Delta + \Delta\primeСуммарный перекос обеих полокПри высоте h:
до 330 включ.
Не более 6 ммсв. 330
Не более 8 ммМаксимальная высота двутавра с учетом перекоса полок CВсе размеры
+6 мм \delta = (b_{1} - b_{2})/2Смещение полки относительно стенки (отклонение от симметрии)Все размерырис. 12 Не более 5 мм
b1 — ширина удлиненной полки;
b2 — ширина укороченной полкиДлина двутавра LВсе размеры+100 мм
На всей длинеКривизна двутавраLНе более 0,2%
См. ГОСТ 26877Масса 1 м двутавра, кгВсе размеры-2,5%; +3,0%

Пачка или единица

Таблица 5

Предельные отклонения по размерам и форме поперечного сечения для двутавров с уклоном внутренних граней полок

ПараметрНоминальный размер, ммПредельное отклонение
Место контроля размеров и отклонений формы поперечного сеченияВысота hДо 120 включ.рис. 13 +/- 2,0 мм
Св. 120 « 380»
+/- 3,0 ммОт 380 « 580»
+/- 4,0 мм« 580»
+/- 5,0 ммШирина полки bПри высоте h:
до 135 включ.
+/- 3,0 ммсв. 135 « 155 »
+/- 3,5 мм« 155»
+/- 4,0 ммТолщина полки t <*>До 7,5 включ.
-0,7 ммСв. 7,5 « 8,9 »
-0,7 мм« 8,9 » 10,7 «»
-0,8 мм« 10,7 » 15,2 «»
-1,0 мм« 15,2»
-1,2 мм \DeltaПерекос полкиВсе размерырис. 14 Не более 0,02b
Прогиб стенки f, волнистость, коробоватость стенки yПри высоте h:рис. 15
до 120 включ.
Не более 1,0 ммсв. 120 « 380»
Не более 1,5 ммот 380 « 600 »
Не более 2,0 мм \delta = (b_{1} - b_{2})/2Отклонение от симметрии)При ширине b:рис. 16
до 73 включ.
2,0 ммсв. 73 « 90 »
2,5 мм« 90 » 135 «»
3,0 мм« 135 » 145 «»
3,5 мм« 145»
4,0 ммДлина двутавра LВсе размеры+100 мм
На всей длинеКривизна двутавраLНе более 0,2%
См. ГОСТ 26877Масса 1 м двутавра, кгВсе размерыНе более +3,0%; -5,0%
Пачка или единица

<*> Плюсовые отклонения ограничиваются предельными отклонениями по массе.

6.4 Допускается притупление углов полок до 3 мм. Притупление углов полок является справочным размером и на профиле не контролируется.

6.5 Двутавры изготовляют длиной:

  • мерной (МД): 6, 9, 10, 12, 15, 18, 21, 24 м или другой в пределах от 6 до 24 м с интервалом промежуточных размеров 0,1 м;
  • немерной (НД) в пределах от 4 до 24 м;
  • мерной с немерной (МД1);
  • ограниченной в пределах немерной (ОД).

6.5.1 При поставке двутавров мерной длины с немерной длиной (МД1) масса двутавров немерной длины в партии не должна превышать от партии:

5% — при номинальной массе 1 м двутавра до 20 кг;

8% — при номинальной массе 1 м двутавра от 20 до 50 кг;

12% — при номинальной массе 1 м двутавра от 50 до 110 кг включительно;

20% — при номинальной массе 1 м двутавра свыше 110 кг.

6.6 Двутавры должны быть обрезаны. Косина реза не должна выводить длину двутавра за предельные отклонения по длине.

6.7 Видимое скручивание профиля двутавра не допускается.

7 Технические требования

7.1 Химический состав стали, в зависимости от требований заказа, по анализу ковшовой пробы и предельным отклонениям по химическому составу в двутаврах должен соответствовать:

  • таблицам 6 и 7;
  • ГОСТ 27772;
  • ГОСТ 19281 — для базового исполнения или исполнения, устанавливаемого по требованию заказчика (с указанием конкретной марки стали);
  • ГОСТ 380.

Таблица 6

Химический состав стали по анализу ковшовой пробы

Класс прочностиМассовая доля элементов, %
углерода C, не болеемарганца Mnкремния Siсеры S, не болеефосфора P, не болееванадия V, не болееалюминия Alтитана Ti, не болееазота N, не более
С245Б0,22Не более 1,000,05 — 0,150,0250,040-0,020 — 0,0500,0300,012
С255Б0,22Не более 1,000,15 — 0,300,0250,035-0,020 — 0,0500,0300,012
С345Б0,151,30 — 1,700,15 — 0,800,0250,030+0,020 — 0,0600,0350,012
С355Б0,151,00 — 1,800,15 — 0,800,0250,025+0,020 — 0,0600,0350,012
С390Б0,151,30 — 1,700,15 — 0,500,0100,017+0,020 — 0,0600,0350,020
С440Б0,171,30 — 1,700,15 — 0,500,0100,017+0,020 — 0,0600,0350,020
Примечания
1 В стали допускается массовая доля остаточных элементов никеля (Ni), хрома (Cr), меди (Cu) не более 0,30% каждого.
2 Знак «-» означает, что массовую долю элемента не нормируют или не контролируют.
3 В стали, предназначенной для изготовления двутавров классов прочности С345Б, С355Б, С390Б, С440Б, допускается массовая доля ниобия (Nb) не более 0,09%, ванадия (V) — не более 0,13%, при этом суммарная массовая доля (V + Nb) не должна превышать 0,15%.
4 Знак «+» означает, что определяют фактическую массовую долю ванадия и указывают в документе о качестве.

Таблица 7

Предельные отклонения по химическому составу в двутаврах

Символ элементаПредельные отклонения по массовой доле элементов (по таблице 6) для классов прочности, %
С245Б, С255БС345Б, С355Б, С390Б, С440Б
C+0,02+0,02
Mn+0,05+/- 0,10
Si+0,03
-0,02		+/- 0,05
S+0,005+0,005
P+0,005+0,005
N+0,002+0,002
V-+0,02
Al+/- 0,010+/- 0,010
Nb-+0,02
Примечание — Знак «-» означает, что массовые доли элементов для данных категорий (см. таблицу 6) не регламентируют.

7.1.1 Допускается введение в сталь никеля (Ni) с массовой долей не более 0,50%.

7.1.2 Допускается подвергать сталь внепечной обработке по технологии изготовителя. При этом массовая доля в стали кальция (Ca) не должна превышать по ковшовой пробе — 0,006%. Массовую долю кальция (Ca) определяют по методике, согласованной между изготовителем и заказчиком. Допускается массовую долю кальция (Ca) в стали не определять, а гарантировать технологией изготовления.

7.2 Свариваемость двутавров классов прочности С245Б, С255Б, С245 и С255 гарантируется технологией изготовления и соблюдением требований по химическому составу с учетом предельных отклонений в готовой продукции.

Свариваемость двутавров других классов прочности гарантируется технологией изготовления и соблюдением требований по химическому составу с учетом предельных отклонений в готовой продукции и углеродным эквивалентом:

  • классов прочности С345Б, С355Б, С390Б, С440Б — с химическим составом стали по анализу ковшовой пробы в соответствии с таблицей 6, с учетом таблицы 7 и ограничением величины углеродного эквивалента Cэкв, которое не должно превышать 0,45% — для классов прочности С345Б и С355Б, 0,46%
  • для классов прочности С390Б и С440Б;
  • классов прочности С345, С355, С390, С440 — с химическим составом и требованиями к свариваемости по ГОСТ 27772;
  • классов прочности 265, 295, 325, 345, 355, 390, 440 по согласованию изготовителя с заказчиком (ГС) — с химическим составом и требованиями к свариваемости по ГОСТ 19281;
  • марок стали Ст3пс, Ст3Гпс, Ст3сп и Ст3Гсп по согласованию изготовителя с заказчиком (св) — с химическим составом по ГОСТ 380 и требованиями к свариваемости по ГОСТ 535.

7.3 Двутавры поставляют:

  • в горячекатаном состоянии (ГК);
  • после контролируемой прокатки, в том числе с ускоренным охлаждением (КП).

Состояние поставки согласовывают между изготовителем и заказчиком при оформлении заказа. Если состояние поставки не указано в заказе, то его выбирает изготовитель и указывает в документе о качестве.

7.4 Механические свойства двутавров при испытании на растяжение в соответствии с заказом должны соответствовать:

  • таблице 8 - для соответствующих классов прочности и толщины полки;
  • ГОСТ 27772 - для соответствующих классов прочности и толщины полки;
  • ГОСТ 19281 — для соответствующих классов прочности (класса прочности и марки стали) и толщины полки;
  • ГОСТ 535 — для стали марок Ст3пс, Ст3Гпс, Ст3сп и Ст3Гсп.

7.5 Двутавры должны выдерживать испытание на изгиб до параллельности сторон без образования разрывов и трещин.

Условия испытаний на изгиб в соответствии с заказом должны соответствовать:

  • таблице 8 - для классов прочности и толщины полки;
  • ГОСТ 27772 - для соответствующих классов прочности;
  • ГОСТ 19281 — для соответствующих классов прочности;
  • ГОСТ 535 — для стали марок Ст3пс, Ст3Гпс, Ст3сп и Ст3Гсп. Прокат, заказанный по данному стандарту из стали классов прочности, марок стали по ГОСТ 380 с техническими требованиями по ГОСТ 535, ГОСТ 19281, ГОСТ 27772 может поставляться без проведения испытаний на изгиб на 180° при условии гарантии удовлетворительных результатов испытаний у потребителя.

Таблица 8

Механические свойства и условия испытания на изгиб

Класс прочностиТолщина полки и механические свойстваИзгиб на 180° (d — диаметр оправки; a — толщина образца)
С245БКласс прочности С245 по ГОСТ 27772d = 2a
С255БКласс прочности С255 по ГОСТ 27772
С345БКласс прочности С345 по ГОСТ 27772
С355БКласс прочности С355 по ГОСТ 27772
С390БКласс прочности С390 по ГОСТ 27772
С440БКласс прочности С440 по ГОСТ 27772

7.6 Двутавры изготовляют с требованиями к испытанию на ударный изгиб в соответствии:

  • с категорией испытания, указанной в таблице 9 (если в заказе указана категория);
  • ГОСТ 535, ГОСТ 19281 или ГОСТ 27772 для соответствующих категорий в соответствии с заказом.

Таблица 9

Требования к испытаниям на ударный изгиб

Класс прочностиТолщина полки t, ммКатегория
1234 (J0)5 (J2)6 (J4)7 (J6)
Ударная вязкость при температуре испытаний, °C
KCU минус 20KCU минус 40KCU минус 70KCV 0KCV минус 20KCV минус 40KCV минус 60
Значения ударной вязкости, Дж/см2, не менее
С245БВсе размеры29--3429--
С255БВсе размеры2929-3434--
С345БДо 10 включ.-3934343434-
Св. 10-3429343434-
С355БВсе размеры-3434343434-
С390БВсе размеры-343434343434
С440БВсе размеры-343434343434
Примечания
1 Знак «-» означает, что характеристику не нормируют.
2 В скобках для категорий 4 — 7 приведены условные обозначения категорий по соответствующим европейским стандартам (EN).

7.7 Качество поверхности

7.7.1 На поверхности двутавров не допускаются:
  • трещины, рванины;
  • плены площадью более 1,5 см2;
  • раскатанные пузыри и загрязнения, волосовины, закаты, вкатанная окалина, раковины от окалины, отпечатки, рябизна, усы, заусенцы, подрезы, продиры, риски, царапины, вмятины и другие дефекты:
  • глубиной более 1 мм и (или) выступающие над поверхностью более 1 мм — при номинальной толщине элемента профиля до 10,0 мм включительно;
  • глубиной более 2 мм и (или) выступающие над поверхностью более 2 мм — при номинальной толщине элемента профиля свыше 10,0 до 50,0 мм включительно;
  • глубиной более 3 мм и (или) выступающие над поверхностью более 3 мм — при номинальной толщине элемента профиля свыше 50 мм.

7.7.2 Недопустимые дефекты должны быть удалены пологой зачисткой (вырубкой) с обеспечением плавных переходов (без резких изменений контура). Глубина зачистки:

  • не более 1,5 мм — при номинальной толщине элемента профиля до 10,0 мм включительно;
  • не более 2,5 мм — при номинальной толщине элемента профиля свыше 10,0 до 50,0 мм включительно;
  • не более 4 мм — при номинальной толщине элемента профиля свыше 50 мм.

При зачистке (вырубке) кромок полок глубина единичной зачистки (вырубки) не должна выводить ширину полки за предельное минусовое отклонение, более чем:

  • на 1 мм — для двутавров с номинальной шириной полки до 210 мм включительно;
  • 2 мм — для двутавров с номинальной шириной полки свыше 210 до 325 мм включительно;
  • 3 мм — для двутавров с номинальной шириной полки свыше 325 мм.

7.7.3 При превышении указанной глубины зачистки (вырубки) дефектов допускается восстановление поверхности профиля с помощью наплавки для двутавров:

  • классов прочности С245Б, С255Б, С345Б, С355Б по настоящему стандарту;
  • классов прочности С245, С255, С345, С355 по ГОСТ 27772;
  • классов прочности 265, 295, 315, 325, 345, 355 по ГОСТ 19281.

Наплавку проводят после полного удаления дефекта пологой зачисткой (вырубкой) с обеспечением плавных переходов (без резких изменений контура). Глубина вырубки (зачистки) перед наплавкой не должна превышать 30% номинальной толщины элемента профиля. Площадь восстановленной наплавкой зоны должна составлять не более 2% площади поверхности профиля.

Наплавленный металл должен выступать над поверхностью проката не менее чем на 1,5 мм. Далее полученный выступ зачищают, выравнивая с поверхностью проката.

На наплавленном металле трещины, пористость и другие дефекты не допускаются.

7.7.4 На торцах двутавра не допускаются:
  • расслоения, рванины, трещины;
  • вмятины, сбитые углы более 10 мм.

7.8 По согласованию изготовителя с заказчиком изготовляют двутавры, указанные в 7.8.1 — 7.8.5:

7.8.1 Двутавры высотой свыше 300 мм с кривизной не более 0,1% длины двутавра.

7.8.2 Двутавры с предельным отклонением по массовой доле углерода (C) для классов прочности С345Б, С355Б, С390Б, С440Б плюс 0,01%.

7.8.3 Двутавры с удалением заусенцев на торцах (УЗ).

7.8.4 Двутавры с дополнительным требованием к качеству поверхности. На поверхности двутавров не допускаются раскатанные пузыри и загрязнения, волосовины, вкатанная окалина, раковины от окалины, отпечатки, рябизна, усы, заусенцы, подрезы, продиры, риски, царапины, вмятины и другие дефекты:

  • глубиной более 0,5 мм и (или) выступающие над поверхностью более 0,5 мм — при номинальной толщине элемента профиля до 10,0 мм включительно;
  • глубиной более 1,0 мм и (или) выступающие над поверхностью более 1,0 мм — при номинальной толщине элемента профиля свыше 10,0 до 50,0 мм включительно;
  • глубиной более 1,5 мм и (или) выступающие над поверхностью более 1,5 мм — при номинальной толщине элемента профиля свыше 50 мм.

Недопустимые дефекты должны быть удалены пологой зачисткой (вырубкой) с обеспечением плавных переходов (без резких изменений контура). Глубина зачистки не должна выводить толщину элемента профиля за минусовое предельное отклонение.

7.8.5 Двутавры балочного, колонного и свайного типов с нормированием массы 1 м двутавра, при этом предельные отклонения по массе 1 м профиля — в соответствии с таблицами 2 и 3.

7.9 В заказе требования, не имеющие условных обозначений, указывают путем ссылки на соответствующие пункты, например «с учетом 7.8.1».

7.10 Примеры условных обозначений двутавров при заказе приведены в приложении А.

7.11 Допускается поставка двутавров по теоретической массе.

8 Правила приемки

8.1 Правила приемки двутавров — по ГОСТ 7566 с дополнениями, приведенными 8.2 — 8.4.

8.2 Двутавры принимают партиями. Партия должна состоять из двутавров одного номера профиля, одного класса прочности, одной плавки стали, одного состояния поставки, одной категории (при поставке по стандартам с категориями).

8.3 Каждую партию сопровождают документом о качестве, оформленным в соответствии с ГОСТ 7566. В документе о качестве дополнительно указывают:

а) массовую долю всех нормируемых химических элементов по анализу ковшовой пробы или анализу готовой продукции с соответствующей отметкой — «в готовой продукции» (если контроль проводился);

б) для испытаний на изгиб на 180° — результаты испытаний словами: «удовлетворительно» или «изгиб на 180° гарантируется»;

в) для продукции, прошедшей универсальную аттестацию по результатам испытаний на ударный изгиб:

  • фактические результаты контроля KCV-20, KCV-40 или KCV-60 в зависимости от класса прочности и категории;
  • гарантируемую норму ударной вязкости для заказанных категорий.

8.4 Для проверки качества от партии отбирают:

  • для определения химического состава стали — пробы по ГОСТ 7565;
  • для контроля формы и размеров, длины, качества поверхности — 10% объема партии, но не менее пяти двутавров;
  • для испытания на растяжение, ударный изгиб и изгиб — два двутавра;
  • для испытания на растяжение в направлении толщины — два двутавра. Место отбора проб — 2/3 ширины полки с любого конца профиля.

8.4.1 Если партия двутавров в соответствии с заказом состоит из одного двутавра, то он является контрольным.

9 Методы испытаний

9.1 Химический анализ стали проводят по ГОСТ 12344 — ГОСТ 12348, ГОСТ 12350 — ГОСТ 12352, ГОСТ 12355 — ГОСТ 12357, ГОСТ 12359, ГОСТ 12361, ГОСТ 17745, ГОСТ 18895, ГОСТ 22536.0 — ГОСТ 22536.5, ГОСТ 22536.7 — ГОСТ 22536.12, ГОСТ 27809, ГОСТ 28033, ГОСТ 28473. Допускается применение других методик, обеспечивающих требуемую точность измерений.

При разногласиях в оценке химического состава контроль проводят методами химического анализа по приведенным выше стандартам.

9.2 Величину углеродного эквивалента Cэкв, %, для классов прочности С345Б, С355Б, С390Б, С440Б вычисляют по формуле

C_{\text{экв}} = C + \frac{Mn}{6} + \frac{Si}{24} + \frac{Cr}{5} + \frac{Ni}{40} + \frac{Cu}{13} + \frac{V}{14} + \frac{P}{2} , (1)

где C, Mn, Si, Cr, Ni, Cu, V, P — фактические массовые доли углерода, марганца, кремния, хрома, никеля, меди, ванадия и фосфора, указанные в документе о качестве.

9.3 Форму и контролируемые размеры двутавра контролируют средствами допускового контроля — шаблонами. Допускается выполнение измерений геометрических параметров и отклонений формы средствами измерений по ГОСТ 26877.

Места для контроля размеров элементов профиля приведены в таблице 2. Измерения проводят на расстоянии не менее 500 мм от торца, толщины стенки — не менее 10 мм от торца.

Справочные размеры и притупление углов полок на двутавре не контролируют.

9.4 Длину двутавра измеряют металлической измерительной рулеткой по ГОСТ 7502 или другим способом, обеспечивающим требуемую точность измерений.

9.5 Методы контроля кривизны двутавров — по ГОСТ 26877.

Кривизну измеряют на всей длине двутавра.

При наличии местной кривизны и (или) изломов, загибов двутавров кривизну измеряют как на всей длине двутавра, так и на длине 1 м.

9.6 Скручивание двутавров контролируют визуально.

9.7 Качество поверхности и торцов двутавров контролируют осмотром без применения увеличительных приборов и без дополнительной обработки поверхности.

При необходимости определения вида и размера дефекта применяют пробную зачистку или вырубку.

Определения дефектов поверхности — по ГОСТ 21014.

9.8 Отбор проб, заготовок и образцов для механических и технологических испытаний двутавров проводят по ГОСТ 7564 (вариант 1).

9.8.1 От каждого контрольного двутавра отбирают одну пробу. Из каждой пробы изготовляют:
  • для испытаний на растяжение и изгиб — по одному образцу;
  • для испытаний на ударный изгиб — два образца;
  • для испытания на растяжение в направлении толщины — три образца.

9.9 Испытание двутавров на растяжение проводят на продольных образцах пятикратной начальной расчетной длины по ГОСТ 1497.

9.10 Испытание на ударный изгиб двутавров с номинальной толщиной до 10 мм включительно проводят по ГОСТ 9454 на образцах типов 1, 2 или 3 (KCU) или типов 11, 12, 13 (KCV). Для двутавров толщиной более 10 мм испытание на ударный изгиб проводят по ГОСТ 9454 на образцах типа 1 (KCU) или типа 1 (KCV). Допускается применение копров с номинальной потенциальной энергией маятника более 300 Дж.

9.10.1 Универсальная аттестация продукции по результатам испытаний на ударный изгиб

Для двутавров класса прочности С245Б выполнение изготовителем обязательной нормы ударной вязкости KCV-20 гарантирует соответствие двутавров нормам, приведенным для ударной вязкости KCU-20, KCV0 без проведения испытания по данной категории.

Для двутавров класса прочности С255Б выполнение изготовителем обязательной нормы ударной вязкости KCV-20 гарантирует соответствие двутавров нормам, приведенным для ударной вязкости KCU-20, KCU-40, KCV0 без проведения испытания по данной категории.

Для двутавров классов прочности С345Б, С355Б выполнение изготовителем обязательной нормы ударной вязкости KCV-40 гарантирует соответствие двутавров нормам, приведенным для ударной вязкости KCU-40, KCU-70, KCV0, KCV-20 без проведения испытания по данной категории.

Для двутавров классов прочности С390Б, С440Б выполнение изготовителем обязательной нормы ударной вязкости KCV-60 гарантирует соответствие двутавров нормам, приведенным для ударной вязкости KCU-40, KCU-70, KCV0, KCV-20, KCV-40 без проведения испытания по данной категории.

9.11 Испытание двутавров на изгиб проводят по ГОСТ 14019.

9.12 Испытание на растяжение в направлении толщины — по ГОСТ 28870. Размеры образцов — по ГОСТ 28870-90 (приложение 1).

9.13 Для контроля механических свойств могут быть использованы неразрушающие и статистические методы контроля по ГОСТ 30415, [1].

При использовании неразрушающих и статистических методов контроля изготовитель гарантирует соответствие выпускаемых двутавров требованиям настоящего стандарта.

При разногласиях в оценке качества и при периодических проверках качества двутавров применяют методы контроля, предусмотренные настоящим стандартом.

9.14 Расчет теоретической массы пачки двутавров — в соответствии с приложением Б.

10 Упаковка, маркировка, транспортирование и хранение

10.1 Требования к упаковке, маркировке, транспортированию и хранению двутавров — по ГОСТ 7566.

10.2 Двутавры поставляют поштучно или упакованными в пачки.

11 Требования безопасности и охраны окружающей среды

Двутавры пожаро- и взрывобезопасны, нетоксичны и не требуют специальных мер при транспортировании, хранении и переработке.

Приложение А (обязательное)

ПРИМЕРЫ УСЛОВНЫХ ОБОЗНАЧЕНИЙ ДВУТАВРОВ ПРИ ЗАКАЗЕ

Двутавр с уклоном внутренних граней полок, немерной длины (НД), номера профиля 20У, класса прочности С345, категории 5 по ударной вязкости по ГОСТ 27772-2021, горячекатаный (ГК):

\text{Двутавр} \frac{\text{НД } - 20\text{У } - \text{ГК ГОСТ }35087 - 2024}{\text{С}345 - 5\text{ГОСТ }27772 - 2021}

Двутавр колонный, мерной длины (МД) 9000 мм, номера профиля 40К15, класса прочности С440Б, категории 1 по ударной вязкости, в состоянии после контролируемой прокатки (КП):

Двутавр МД — 40К15 x 9000 — С440Б — 1 - КП ГОСТ 35087-2024

Двутавр колонный, длиной, ограниченной в пределах немерной (ОД) от 4000 до 9000 мм, номера профиля 40К15, класса прочности С440Б, категории 1 по ударной вязкости, в состоянии после контролируемой прокатки (КП):

Двутавр ОД — 40К15 x (4000 — 9000) — С440Б — 1 - КП ГОСТ 35087-2024

Двутавр балочный дополнительной серии, мерной длины 6000 мм с немерной (МД1), номера профиля 25ДБ1, класса прочности 265, категории 7 по ударной вязкости, с гарантией свариваемости (ГС) по ГОСТ 19281-2014, горячекатаный (ГК):

\text{Двутавр} \frac{\text{МД}1 - 25\text{ДБ}1 \times 6000 - \text{ГК ГОСТ }35087 - 2024}{265 - 7 - \text{ГС ГОСТ }19281 - 2014}

Двутавр балочный дополнительной серии, мерной длины 6000 мм с немерной (МД1), номера профиля 25ДБ1, класса прочности 265, из стали марки 09Г2С, категории 3 по ударной вязкости, с гарантией свариваемости (ГС) по ГОСТ 19281-2014, горячекатаный (ГК):

\text{Двутавр} \frac{\text{МД}1 - 25\text{ДБ}1 \times 6000 - \text{ГК ГОСТ }35087 - 2024}{265 - 09\text{Г}2\text{С } - 3 - \text{ГС ГОСТ }19281 - 2014}

Приложение Б (справочное)

РАСЧЕТ ТЕОРЕТИЧЕСКОЙ МАССЫ ПАЧКИ ДВУТАВРОВ

Модель определения теоретической массы пачки фасонного проката Mп:

Mп = m·L·N, (Б.1)

где m — номинальная масса 1 м двутавра, кг;

L — длина двутавра, м;

N — количество двутавров в пачке.

Пример для двутавров типа 25К2:

m = 72,40 кг;

L = 12 м;

N = 11. Mп = 72,40·12·11 = 9556,8 кг. Значение округляют до целого — 9557 кг (округление осуществляют на последнем этапе для обеспечения наименьшей погрешности определения теоретической массы пачки двутавров).

БИБЛИОГРАФИЯ

[1] ОСТ 14-1-34-90 Статистический приемочный контроль качества металлопродукции по корреляционной связи между параметрами
УДК 669-423.1:006.352
МКС 77.140.70

Ключевые слова: двутавры, балочные, колонные, свайные, широкополочные, сортамент, классы прочности, технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение, требования безопасности и охраны окружающей среды

[!TIP] См. данный документ в формате PDF.

[!TIP] См. сравнение с ранее регулировавшим вопрос документом в MS-Word.

Вложения
