ГОСТ 34465.3-2019. Межгосударственный стандарт. Краны грузоподъемные. Органы управления. Расположение и характеристики. Часть 3. Краны башенные
(введен в действие Приказом Росстандарта от 09.10.2019 № 932-ст)
Примечание
Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 8, 2023. Документ введен в действие с 01.06.2020.
от 9 октября 2019 г. № 932-ст
ОРГАНЫ УПРАВЛЕНИЯ.
РАСПОЛОЖЕНИЕ И ХАРАКТЕРИСТИКИ
Cranes. Controls. Layout and characteristics.
Part 3. Tower cranes
1 июня 2020 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом «РАТТЕ» (АО «РАТТЕ»)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2019 г. № 122-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2019 г. № 932-ст межгосударственный стандарт ГОСТ 34465.3-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 7752-3:2013 «Краны грузоподъемные. Расположение и характеристики органов управления. Часть 3. Башенные краны» («Cranes — Control layout and characteristics — Part 3: Tower cranes», NEQ)
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
Введение
Настоящий стандарт является третьей частью серии стандартов «Краны грузоподъемные. Органы управления. Расположение и характеристики», устанавливает требования к расположению органов управления башенных кранов и дополняет требования ГОСТ 34465.1.
Применение положений настоящего стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия башенных кранов требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
1 Область применения
Настоящий стандарт устанавливает схемы расположения и требования к органам управления башенных кранов по ГОСТ 33709.1 в дополнение к требованиям ГОСТ 34465.1.
Настоящий стандарт распространяется на все виды башенных кранов в соответствии с ГОСТ 33709.3.
Настоящий стандарт применим ко всем новым кранам, изготовленным по истечении одного года после его утверждения. Он не имеет целью требовать замены или модернизации существующего оборудования, однако при модернизации оборудования следует руководствоваться требованиями настоящего стандарта. Если их выполнение влечет за собой существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с этими требованиями должен определять изготовитель (проектировщик), а при его отсутствии — эксперт, последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 33709.1 Краны грузоподъемные. Словарь. Часть 1. Общие положения
ГОСТ 33709.3 Краны грузоподъемные. Словарь. Часть 3. Краны башенные
ГОСТ 34465.1 Краны грузоподъемные. Органы управления. Расположение и характеристики. Часть 1. Общие положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на стандарт дана недатированная ссылка, то следует использовать стандарт, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то следует использовать указанную версию этого стандарта. Если после принятия настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 33709.1, ГОСТ 33709.3 и ГОСТ 34465.1.
4 Общие требования
Органы управления башенными кранами должны соответствовать требованиям ГОСТ 34465.1.
5 Расположение основных органов управления

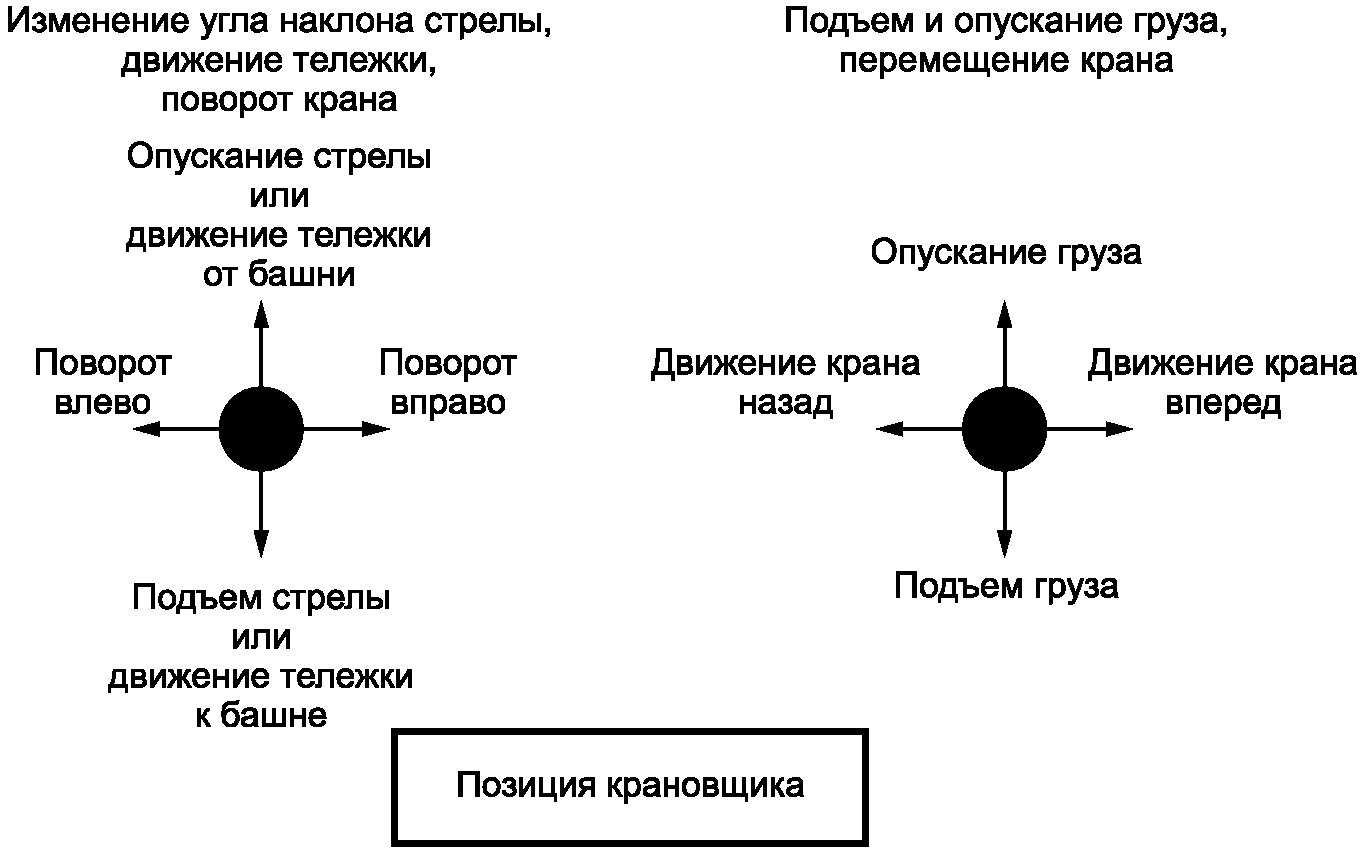

5.1 Основные органы управления должны быть расположены в соответствии с рисунком 1.
органов управления башенным краном
5.1.2 Многоходовые рычаги и джойстики
При использовании многоходовых рычагов и джойстиков направления движения рычага (рукоятки джойстика) должны соответствовать (по возможности) указанным в таблице 1.
6 Пульты управления
Требования к пультам управления установлены ГОСТ 34465.1.
| УДК 621.873:531.2:006.354 | МКС 53.020.20 | NEQ |
| Ключевые слова: грузоподъемные краны, башенные краны, органы управления, пульт управления | ||
