ГОСТ 33709.3-2015. Межгосударственный стандарт. Краны грузоподъемные. Словарь. Часть 3. Краны башенные
(введен в действие Приказом Росстандарта от 08.06.2016 № 557-ст)
Примечание
Документ введен в действие с 1 апреля 2017 года.
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2016 г. № 557-ст
Cranes. Vocabulary. Part 3. Tower cranes
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Московским архитектурным институтом (Государственная академия) (МАРХИ), МГТУ им. Н.Э. Баумана, Акционерным обществом «РАТТЕ» (АО «РАТТЕ»)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 декабря 2015 г. № 83-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. № 557-ст межгосударственный стандарт ГОСТ 33709.3-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 4306-3:2003 «Краны грузоподъемные. Словарь. Часть 3. Башенные краны» («Cranes — Vocabulary — Part 3: Tower cranes», NEQ)
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost)
Введение
Настоящий стандарт является третьей частью серии стандартов «Краны грузоподъемные. Словарь» и устанавливает термины и определения в области кранов башенных с учетом нормативных положений, содержащихся в международном стандарте ISO 4306-3:2003 Cranes — Vocabulary — Part 3: Tower cranes (Краны. Словарь. Часть 3. Башенные краны).
1. Область применения
Настоящий стандарт устанавливает термины и определения в области краностроения применительно к башенным кранам.
Настоящий стандарт устанавливает общее определение башенного крана и иллюстрирует терминологию для различных типов башенных кранов посредством рисунков, на которых даны ссылки на соответствующий термин.
Приведенная терминология применяется к:
- демонтируемым башенным кранам (перебазируемым с демонтажом и последующим монтажом);
- постоянно смонтированным башенным кранам.
Приведенная терминология не применяется к:
- передвижным стреловым кранам с механическим приводом, которые могут быть снабжены башенно-стреловым оборудованием;
- монтажным мачтам со стрелами или без них.
Для каждого понятия установлен один стандартизованный термин с допустимыми синонимами.
Термины, установленные настоящим стандартом, рекомендуется использовать в правовой, нормативной, технической и организационно-распорядительной документации, научной, учебной и справочной литературе.
Если в другом действующем межгосударственном стандарте применены термины, отличные от терминов, которые установлены настоящим стандартом для тех же понятий, то их приведение в соответствие с настоящим стандартом целесообразно осуществлять при очередном обновлении (пересмотре или изменении) другого действующего стандарта. В обоснованных случаях необходимость устранения указанных противоречий может служить основанием для разработки внеочередного изменения другого действующего стандарта.
В таблице 1 к терминам приведены в качестве справочных эквиваленты стандартизованных терминов на английском (E) языке. Термины, не имеющие стандартизованных эквивалентов на английском языке, отмечены знаком (E)*.
В таблице 2 приведены наименования основных типов конструкций башенных кранов со ссылками на соответствующие рисунки.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 33709.1-2015 Краны грузоподъемные. Словарь. Часть 1. Общие положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения

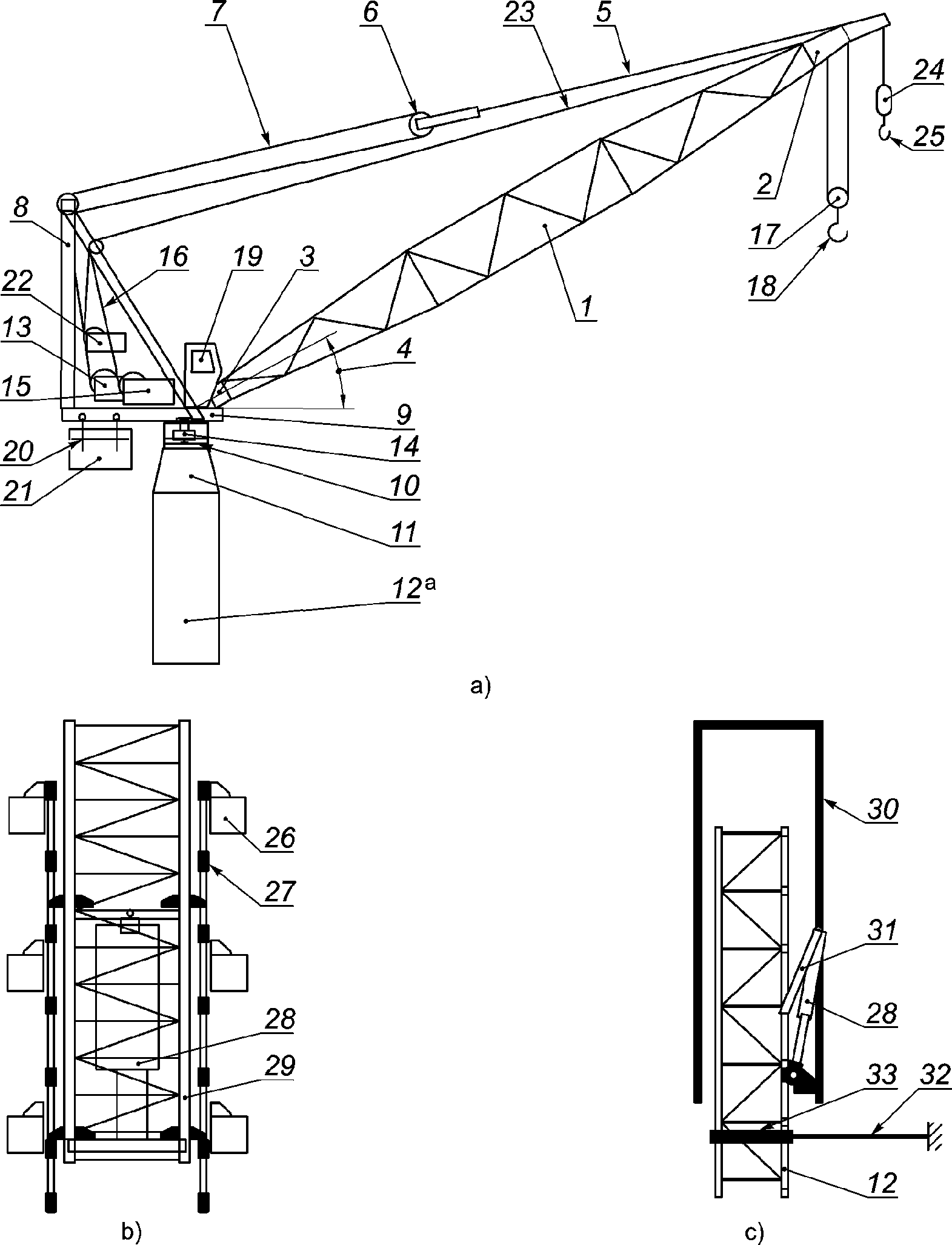

| № п/п | Термин | Определение |
| 1. Общие определения (E) General | ||
| 1.1 | Кран башенный (E) Tower crane | Кран стрелового типа поворотный со стрелой, закрепленной в верхней части вертикально расположенной башни (1.1.3.4 ГОСТ 33709.1) Примечания 1 Конструкция крана позволяет крану оставаться в смонтированном положении в нерабочем состоянии и быть демонтированным для перевозки на другой объект. 2 Башенный кран снабжен средствами подъема и опускания грузов и перемещения их путем изменения вылета, перемещения грузовой тележки, поворота или за счет перемещения всего устройства. Некоторые башенные краны могут выполнять несколько, но не обязательно все эти движения. 3 Башенный кран может быть установлен стационарно или может быть снабжен средствами для передвижения и/или самоподъема. |
| 1.2 | Монтаж (демонтаж) крана (E) Assembly (disassembly) | Комплекс операций, необходимых для перевода крана из транспортного положения в рабочее (или обратно) |
| 2. Классификация башенных кранов по конструкции и способам установки и монтажа (E) Types of tower crane | ||
| 2.1 | Кран башенный автомобильный (E)* | Кран башенный, установленный на шасси автомобиля, допущенное его изготовителем для установки башенно-стрелового оборудования, и предназначенное для передвижения в транспортном положении по дорогам общего пользования |
| 2.2 | Кран башенный пневмоколесный (E)* | Кран башенный, установленный на шасси, снабженное для передвижения пневматическими колесами |
| 2.3 | Кран башенный на специальном шасси (E)* | Кран башенный, установленный на шасси, специально сконструированное для установки башенно-стрелового оборудования |
| 2.4 | Кран башенный гусеничный (E)* | Кран башенный, установленный на шасси, снабженное для передвижения гусеницами |
| 2.5 | Кран башенный передвижной (E)* | Кран башенный, оборудованный ходовым устройством для передвижения по строительной площадке в рабочем положении |
| 2.6 | Кран башенный приставной (E)* | Кран башенный, установленный на фундаменте или рельсовом пути с креплением башни к возводимому сооружению |
| 2.7 | Кран башенный рельсовый (E)* | Кран башенный на рельсовом ходовом устройстве |
| 2.8 | Кран башенный с балочной стрелой (E)* | Кран башенный с изменением вылета, осуществляемым при перемещении тележки по направляющим балкам стрелы |
| 2.9 | Кран башенный с верхним противовесом (E)* | Кран башенный с верхним расположением противовеса. Примечание — Башня может быть поворотной или неповоротной. |
| 2.10 | Кран башенный с неповоротной башней (E)* | Кран башенный с башней, закрепленной жестко на ходовой раме или фундаменте |
| 2.11 | Кран башенный с нижним противовесом (E)* | Кран башенный с нижним расположением противовеса и поворотной башней |
| 2.12 | Кран башенный с поворотной башней (E)* | Кран башенный с башней, закрепленной при помощи поворотного устройства на ходовой раме или фундаменте |
| 2.13 | Кран башенный с подъемной стрелой (E)* | Кран башенный с изменением вылета, осуществляемым при наклоне (подъеме) стрелы |
| 2.14 | Кран башенный самоподъемный (E)* | Кран башенный, установленный на конструкциях возводимого сооружения и перемещающийся вверх при помощи собственных механизмов по мере возведения сооружения |
| 2.15 | Кран башенный стационарный (E)* | Кран башенный, установленный на фундаменте |
| 2.16 | Кран башенный шагающий (E)* | Кран башенный на шагающем ходовом устройстве |
| 2.17 | Монтаж крана подъемом опущенной вперед башни (E)* | Метод монтажа крана, заключающийся в подъеме башни со стрелой опущенных при демонтаже вперед на тягач или подкатное устройство |
| 2.18 | Монтаж крана подъемом опущенной назад башни (E)* | Метод монтажа крана, заключающийся в подъеме башни со стрелой, опущенных при демонтаже на поворотную платформу или ходовую раму |
| 2.19 | Монтаж крана при помощи монтажной стрелы (E)* | Метод монтажа крана, заключающийся в подъеме собранного на земле крана при помощи неподвижно укрепленной дополнительной (монтажной) стрелы |
| 2.20 | Монтаж при помощи падающей стрелы (E)* | Метод монтажа крана, заключающийся в подъеме полностью собранного на земле крана при помощи шарнирно укрепленной стрелы, связанной монтажным полиспастом с якорным устройством |
| 2.21 | Монтаж при помощи рабочей стрелы (E)* | Метод монтажа крана, заключающийся в подъеме собранной на земле башни при помощи собственной рабочей стрелы и последующем поочередном закреплении на ней стрелы, противовесной консоли и других узлов крана |
| 2.22 | Монтаж стягиванием (E)* | Метод монтажа, заключающийся в стягивании башни со стрелой при помощи специального полиспаста, размещенного между башней и ходовой рамой или поворотной платформой крана |
| 2.23 | Наращивание башни (E)* | Способ увеличения рабочей высоты башни путем монтажа ее промежуточных секций сверху |
| 2.24 | Подращивание башни (E)* | Способ увеличения рабочей высоты башни путем монтажа ее промежуточных секций снизу |
| Основные типы башенных кранов (E) Nomenclature Примечание — В таблице приведены ссылки на соответствующие рисунки, показаны различные типы башенных кранов. | |||
| № п/п | Характеристика | Башенные краны с поворотом верхней части крана | Башенные краны с поворотом нижней части крана |
| 1 | С горизонтально-балочной стрелой (E) Horizontal jib | Рисунок 1 | Рисунки 3 и 6 |
| 2 | С телескопической стрелой (E) Luffing jib or boom | Рисунок 5 | - |
| 3 | С ломающейся стрелой (E) Gooseneck jib | Рисунок 4 | - |
| 4 | С шарнирно-сочлененной стрелой (E) Jack-knife boom | Рисунок 7 | - |
| 5 | Башенные краны, монтируемые частями (E) Cranes assembled from component parts | Рисунки 1, 2, 4, 5 и 7 | - |
| 6 | Самомонтирующиеся башенные краны (ускоренный монтаж) (E) Self-erecting tower cranes (rapid erection) | - | Рисунки 3 и 6 |
| 7 | Передвижные (E) Travelling | Рисунок 1 а) | Рисунок 3 а) |
| 8 | Стационарные (E) Stationary | Рисунок 1 б) | Рисунок 3 б) |
| 9 | Самоподъемные (E) Climbing element hoisted inside the structure | Рисунок 2 б) | - |
| 10 | Приставные (E) Climbing section hoisted outside the structure | Рисунок 2 в) | - |

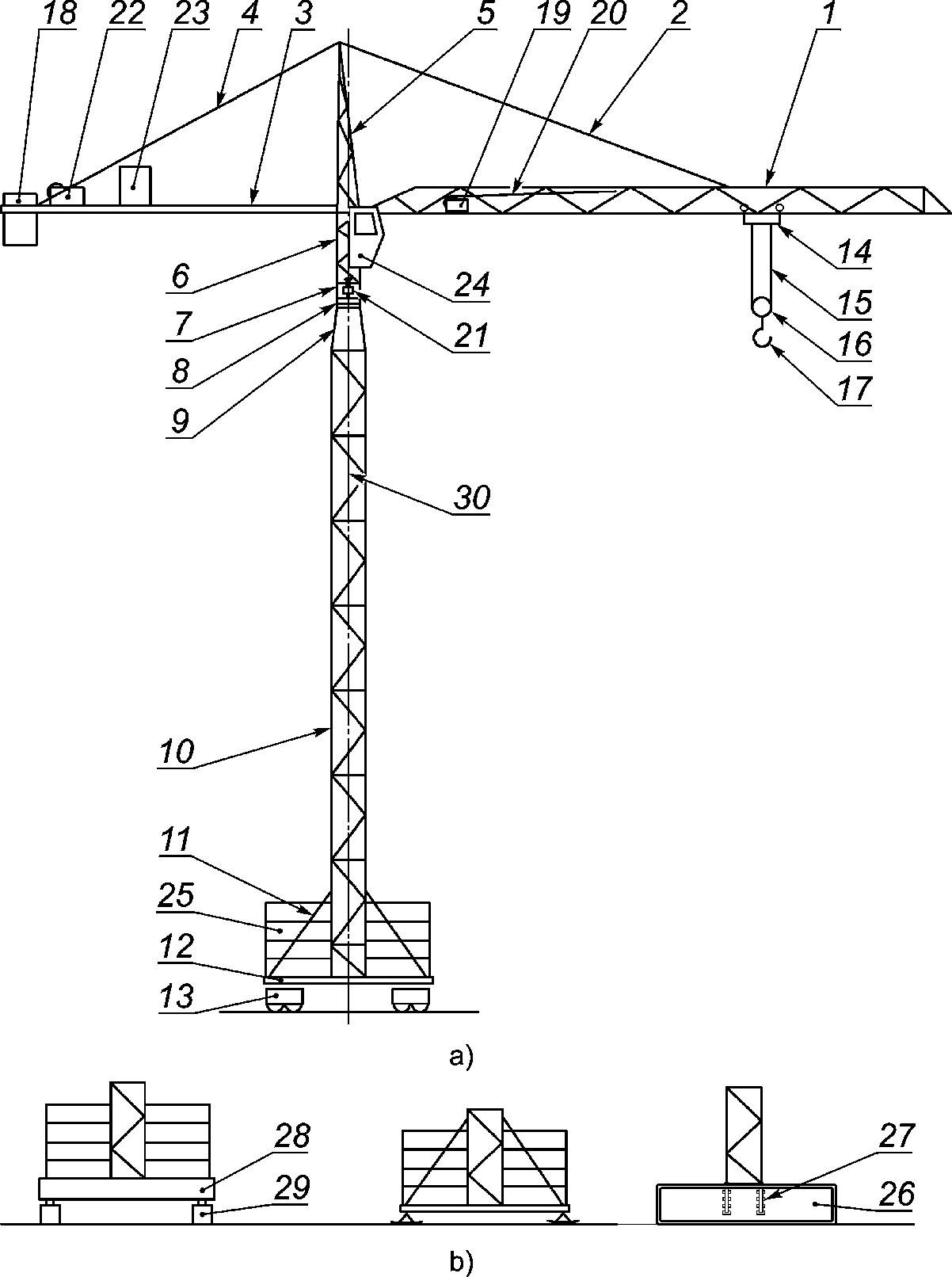

Рисунок 1 — Башенный кран, монтируемый частями, с поворотом
в верхней части и с горизонтально-балочной стрелой

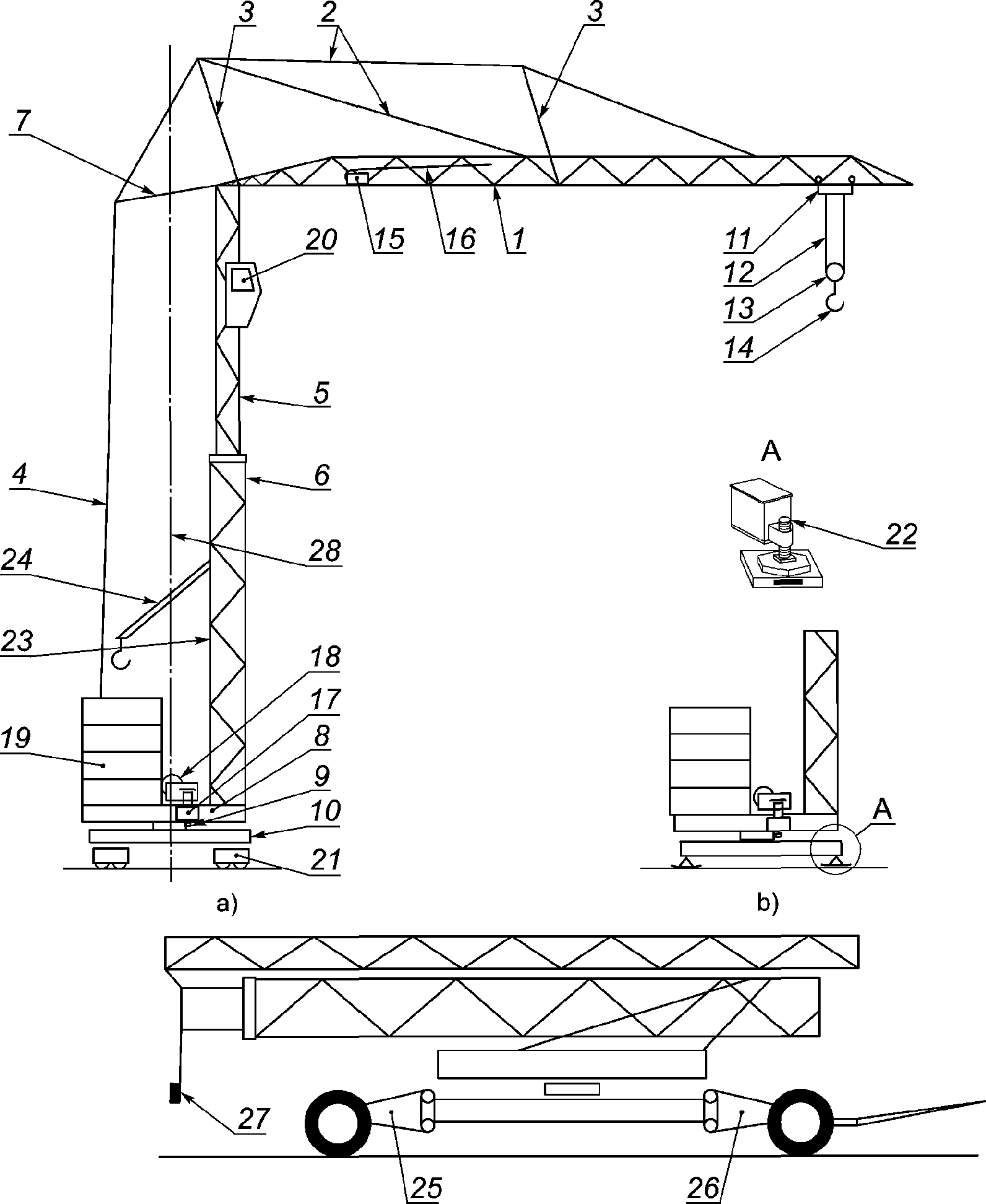

Рисунок 3 — Самомонтирующийся башенный кран, с поворотом
в нижней части, с горизонтально-балочной стрелой

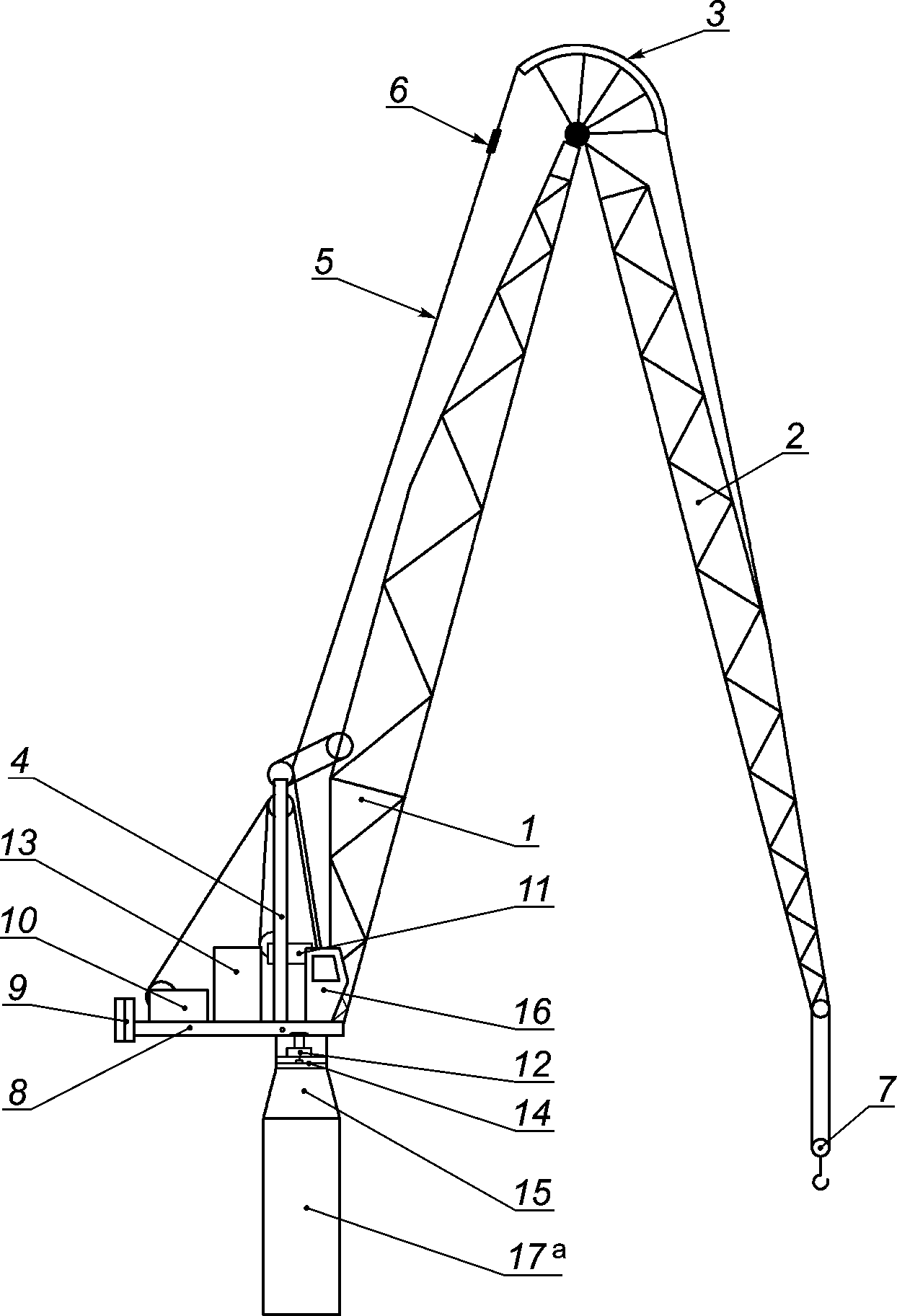

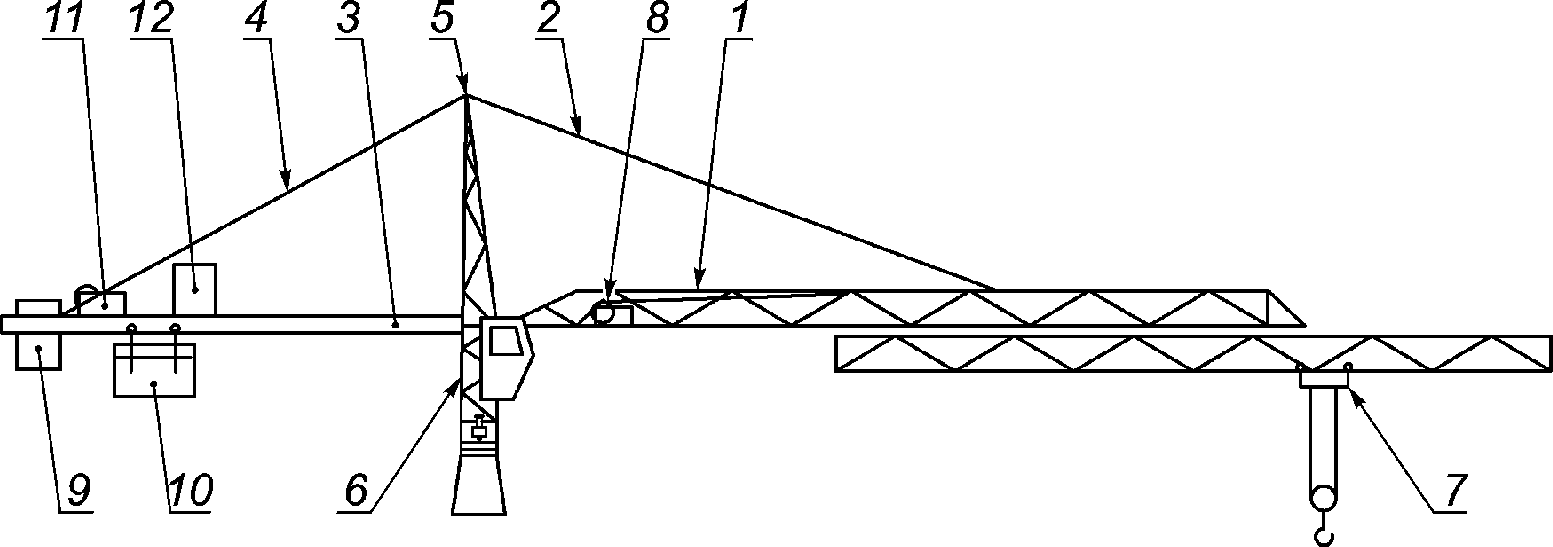

Рисунок 5 — Башенный кран, монтируемый частями, с поворотом
в верхней части, с телескопической стрелой

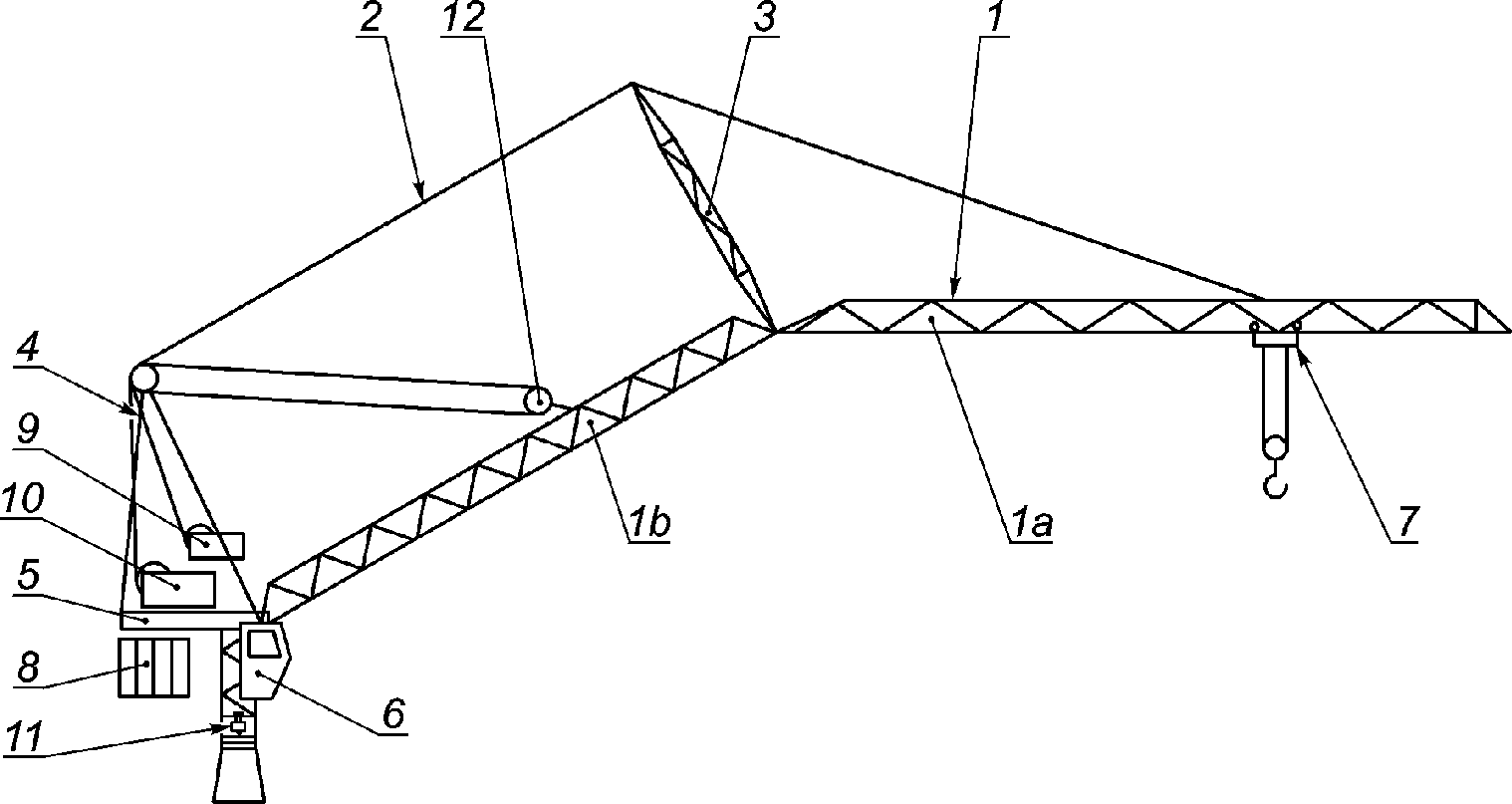

Рисунок 6 — Самомонтирующийся башенный кран, с поворотом
в нижней части, со складной стрелой и складной башней

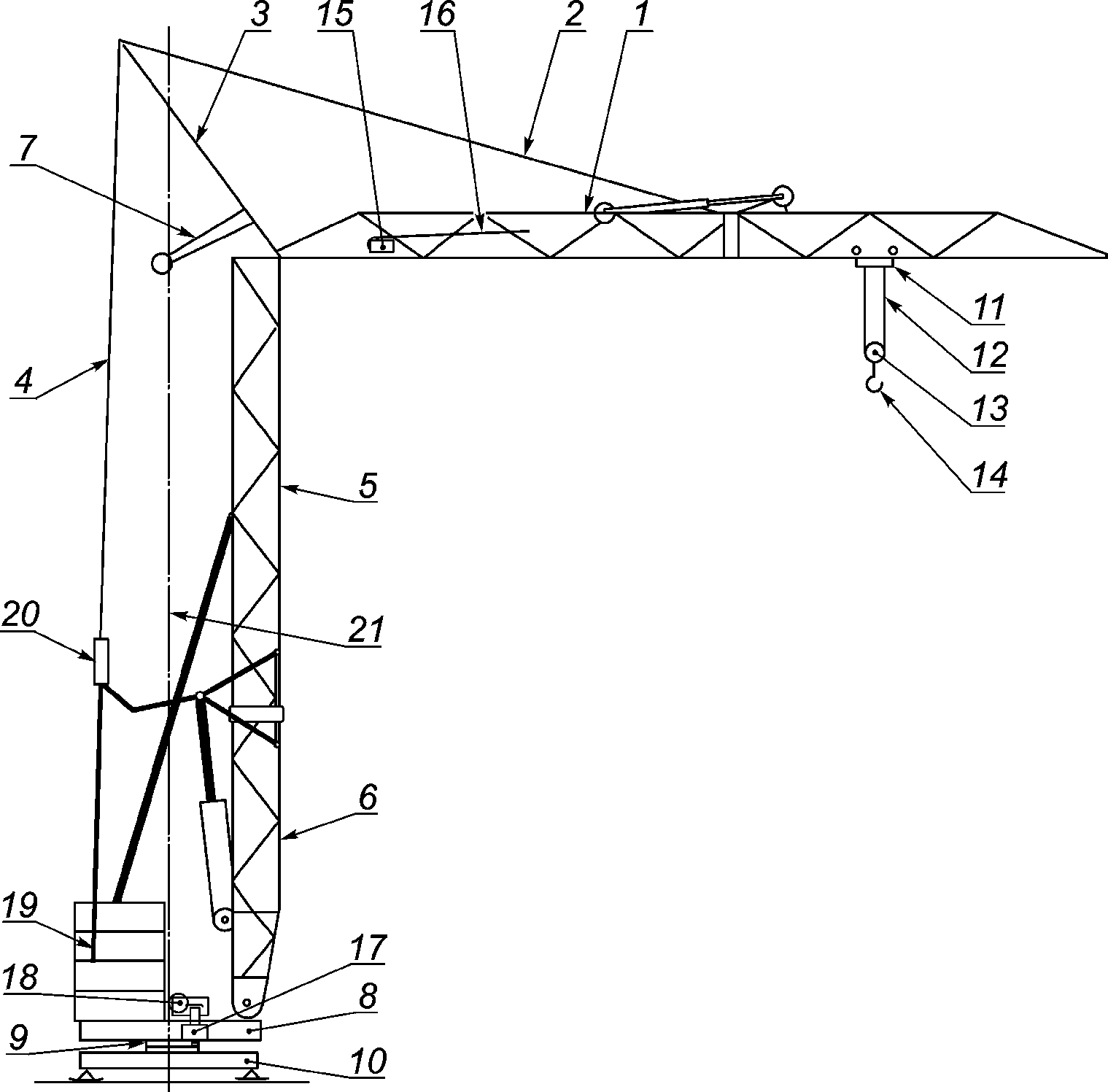

Рисунок 7 — Башенный кран, монтируемый частями, с поворотом
в верхней части, с шарнирно-сочлененной стрелой
