МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ УГЛОВЫЕ ВВЕРТНЫЕ

КОНСТРУКЦИЯ

Flare stud elbow fittings. Construction

ГОСТ 28941.8-91

Группа Г18

МКС 23.040.60 ОКП 41 9311

Дата введения
1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9833-73	1
ГОСТ 15763-91 3; 4
ГОСТ 25065-90	1
ГОСТ 28941.12-91	2
ГОСТ 28941.20-91	1
ГОСТ 28941.26-91	1
ГОСТ 28941.27-91	1
	5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.

Настоящий стандарт распространяется на угловые ввертные проходные соединения трубопроводов с уплотнением резиновым кольцом круглого сечения и развальцовкой трубы с углом конуса 74°.

Требования пп. 1, 2, 4 являются обязательными, другие — рекомендуемыми.

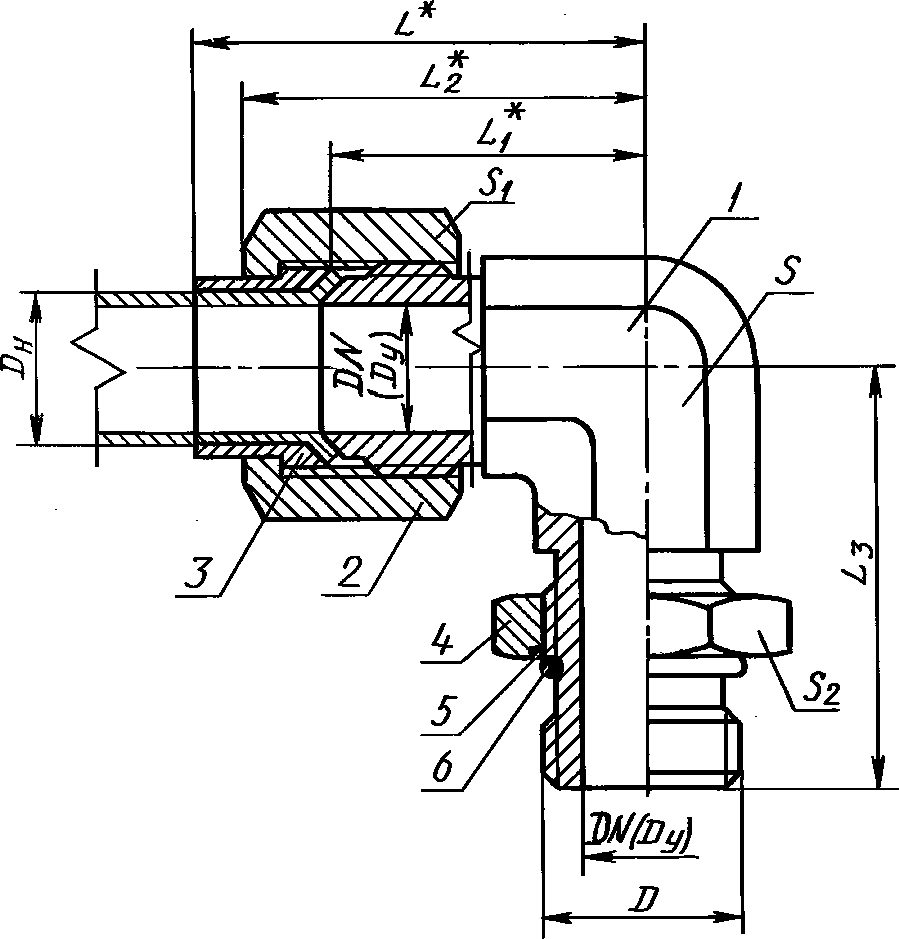

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размеры для справок.

1 — ввертной угольник по ГОСТ 28941.20; 2 — накидная гайка
по ГОСТ 28941.26; 3 — ниппель по ГОСТ 28941.27;
4 — установочная гайка по ГОСТ 25065; 5 — защитная шайба
по ГОСТ 25065; 6 — резиновое кольцо по ГОСТ 9833,
типоразмеры колец — по ГОСТ 25065

Размеры, мм

Группа	Dн	DN (Dу)	D	L	L1	L2	L3	Размеры под ключ			Масса 1000 шт., кг
								S	S1	S2
2	4	3	М8 x 1	32	23	28	33,5	8	12		38,0
	6	4	М10 x 1				34,5	12	14		60,0
	8	6	М12 x 1,5	36	26	32	41,0	12	17		85,0
	10	8	М14 x 1,5	41	27	36	42,0	14	19		104,0
	12	10	М16 x 1,5	45	30	39	43,0	17	22		143,0
	(14)	12	М18 x 1,5	49	32	42	45,0	19	27	24	199,0
	15										200,0
	18	15	М22 x 1,5	53	35	46	52,0	24	32	30	316,0
	22	20	М27 x 2	64	43	55	59,0	27	36		430,5
	28	25	М33 x 2	71	48	61	65,0	36	41		717,0
	(34)	32	М42 x 2	80	56	70	71,0	41	50		1079,0
	35										1083,5
	42	40	М48 x 2	85	58	74	78,0	50	60		1666,0

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм:

Соединение 2-10-ГОСТ 28941.8-91

2. Развальцованные концы труб — по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 — по ГОСТ 15763 (приложение 3).

4. Технические требования, приемка и методы испытаний — по ГОСТ 15763.
