ГОСТ 28941.6-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой. Трубы переборочные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.6-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 303)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие
Постановлением Государственного

Комитета СССР по управлению

качеством продукции и стандартам

от 21 марта 1991 г. № 303

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ПЕРЕБОРОЧНЫЕ

КОНСТРУКЦИЯ

Flare bulkhead fittings. Construction

ГОСТ 28941.6-91

Группа Г18

ОКП 419311

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 3; 4
ГОСТ 15803-76	1
ГОСТ 23358-87	1
ГОСТ 28941.12-91	2
ГОСТ 28941.18-91	1
ГОСТ 28941.26-91	1
ГОСТ 28941.27-91	1
	Настоящий стандарт распространяется на переборочные соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 2; 4 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

2. Развальцованные концы труб по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 — по ГОСТ 15763, приложение 3.

4. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

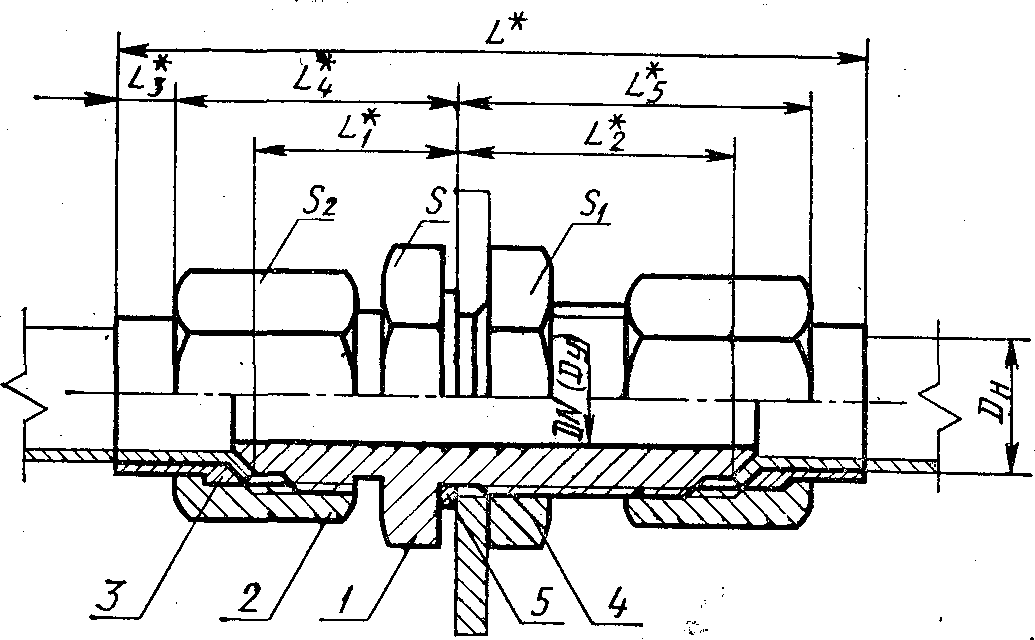

рис. 1

<*> Размеры для справок.

1 — переборочный штуцер по ГОСТ 28941.18; 2 — накидная
гайка по ГОСТ 28941.26; 3 — ниппель по ГОСТ 28941.27;
4 — контргайка по ГОСТ 15803; 5 — прокладка по ГОСТ 23358

Размеры, мм

Группа	Dн	DN (Dу)	L	L1	L2	L3	L4	L5	Размеры под ключ			Масса 1000 шт., кг
									S	S1	S2
2	4	3	72	17	33	4	24	40	14		12	50,5
	6	4	75	18	34		26	41	17		14	71,0
	8	6	79	19		5	27	42	19		17	99,2
	10	8	86	22	35		32	44	22		19	134,7
	12	10	89	23	37	6		45	24		22	167,8
	(14)	12	98	25	39		36	50	27	30	27	293,6
	15											296,0
	18	15	105	28	40	7	40	51	32	36	32	437,9
	22	20	119	33	45	9	44	57	36	41	36	565,8
	28	25	129	37	48	10	49	60	41	46	41	713,8
	(34)	32	137	39	52		53	64	50	55	50	1129,0
	35											1138,0
	42	40							60	65	60	1648,6

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм:

Соединение 2-10-ГОСТ 28941.6-91
