ГОСТ 28941.18-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Штуцера переборочные. Конструкция

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 304)

Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 304

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

ШТУЦЕРА ПЕРЕБОРОЧНЫЕ

КОНСТРУКЦИЯ

Flare fittings. Bulkhead couplings. Construction

ГОСТ 28941.18-91

Группа Г18

ОКП 41 9361

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 2; 3
ГОСТ 22525-77	1
	Настоящий стандарт распространяется на переборочные штуцера для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

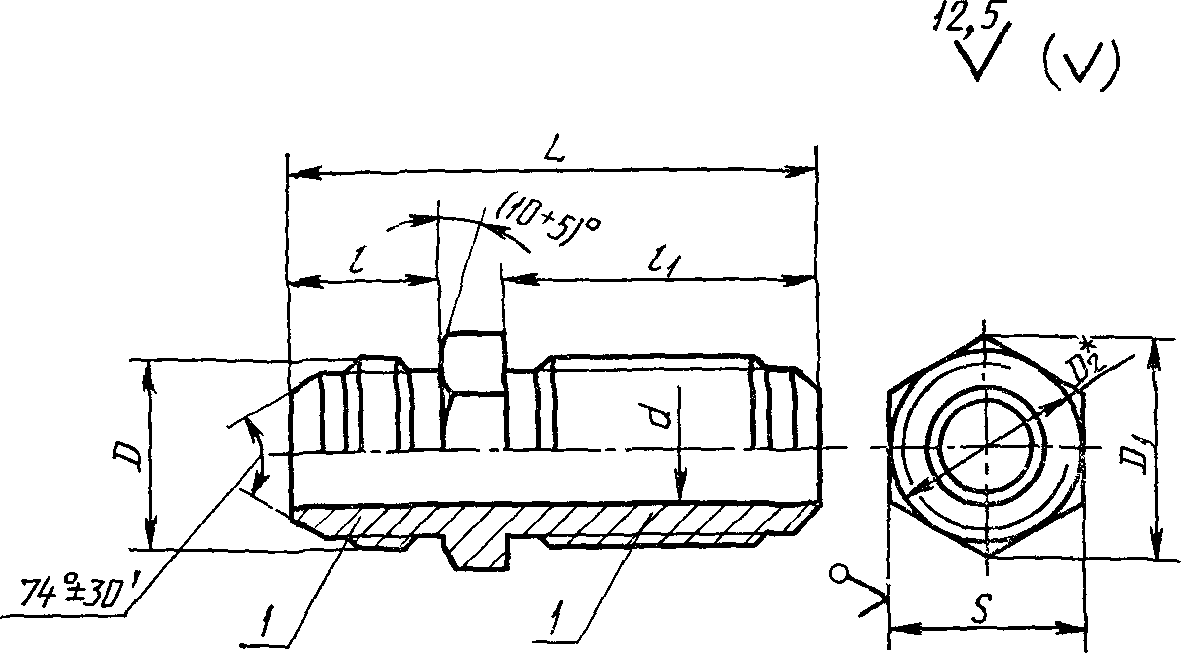

1. Конструкция и размеры переборочных штуцеров должны соответствовать указанным на чертеже и в таблице.

2. Значение номинального (условного) давления для переборочных штуцеров группы 2 — по ГОСТ 15763, приложение 3.

3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

---

<*> D2 = (0,9 ... 0,95)·S.

1 — присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525

Размеры, мм

Группа	Dн <*>	DN (Dу) <*>	d	D	D1	S	L	l	l1	Масса 1000 шт., кг
							+/- 0,3
2	4	3	2,7	М10 x 1	16,2	14	54	13	36,5	27,3
	6	4	4,0	М12 x 1,5	19,6	17	56	14	37,5	38,0
	8	6	5,5	М14 x 1,5	21,9	19	57	15		50,0
	10	8	7,5	М16 x 1,5	25,4	22	62	17	39,0	70,0
	12	10	9,5	М18 x 1,5	27,7	24	63		40,0	83,0
	(14)	12	11,0	М22 x 1,5	31,2	27	69	19	43,0	137,6
	15
	18	15	14,0	М27 x 2	36,9	32	76	22	46,0	217,6
	22	20	18,0	М30 x 2	41,6	36	83	23	49,5	271,0
	28	25	24,0	М36 x 2	47,3	41	88	24	51,5	361,0
	(34)	32	30,0	М45 x 2	57,7	50	95	27	55,5	600,0
	35
	42	40	36,0	М52 x 2	69,3	60	96			800,0

---

<*> Dн — наружный диаметр трубы; DN (Dу) — условный проход (номинальный размер).

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения штуцера группы 2 с Dн = 10 мм:

Штуцер 2-10-ГОСТ 28941.18-91

---
