ГОСТ 28941.2-91. Межгосударственный стандарт. Соединения трубопроводов с развальцовкой. Трубы переходные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.2-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 303)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 303

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ПЕРЕХОДНЫЕ

КОНСТРУКЦИЯ

Flare fittings with reducing couplings. Construction

ГОСТ 28941.2-91

Группа Г18

МКС 23.040.60 ОКП 41 9311

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова

2. РАЗРАБОТАН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 3; 4
ГОСТ 28941.12-91	2
ГОСТ 28941.14-91	1
ГОСТ 28941.26-91	1
ГОСТ 28941.27-91	1
	5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.

Настоящий стандарт распространяется на переходные соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1, 2, 4 являются обязательными, другие — рекомендуемыми.

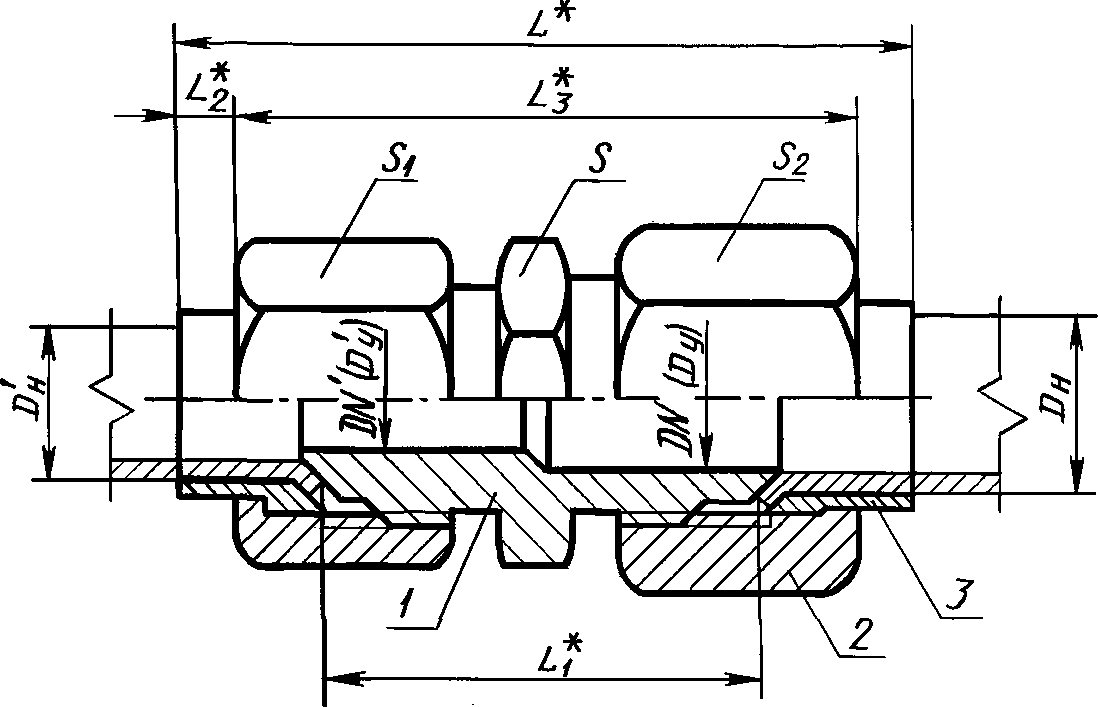

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размеры для справок.

1 — штуцер по ГОСТ 28941.14; 2 — накидная гайка по ГОСТ 28941.26; 3 — ниппель по ГОСТ 28941.27

Размеры, мм

Группа	Dн x D'н	DN x DN' (Dу) x (D'у)	L	L1	L2	L3	Размеры под ключ			Масса 1000 шт., кг
							S	S1	S2
2	8 x 6	6 x 4	52	29	5	42	14		17	53,5
	10 x 8	8 x 6	56	33		46	17		19	78,1
	12 x 10	10 x 8	62	35	6	50	19		22	100,6
	(14 x 12)	12 x 10	65	38		53	24	22	27	168,9
	15 x 12	12 x 10	65	38		53	24	22	27	171,3
	(18 x 14)	15 x 12	75	42	7	61	27		32	264,2
	18 x 15									268,0
	22 x 18	20 x 15	84	46	9	66	32		36	354,0
	28 x 22	25 x 20	92	52	10	72	41	36	41	473,0
	(34 x 28)	32 x 25	99	56		79	46	41	50	667,0
	35 x 28									676,0
	(42 x 34)	40 x 32	106	59	11	84	55	50	60	1027,0
	42 x 35									1040,0

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм на D'н = 8 мм:

Соединение 2 — 10 x 8 — ГОСТ 28941.2-91

2. Развальцованные концы труб — по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 — по ГОСТ 15763 (приложение 3).

4. Технические требования, приемка и методы испытаний — по ГОСТ 15763.
