ГОСТ 28941.14-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Штуцера переходные. Конструкция

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 303)

Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 303

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

ШТУЦЕРА ПЕРЕХОДНЫЕ

КОНСТРУКЦИЯ

Flare fittings. Straight couplings. Construction

ГОСТ 28941.14-91

Группа Г18

ОКП 419361

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 2; 3
ГОСТ 22525-77	1
	Настоящий стандарт распространяется на переходные штуцера для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

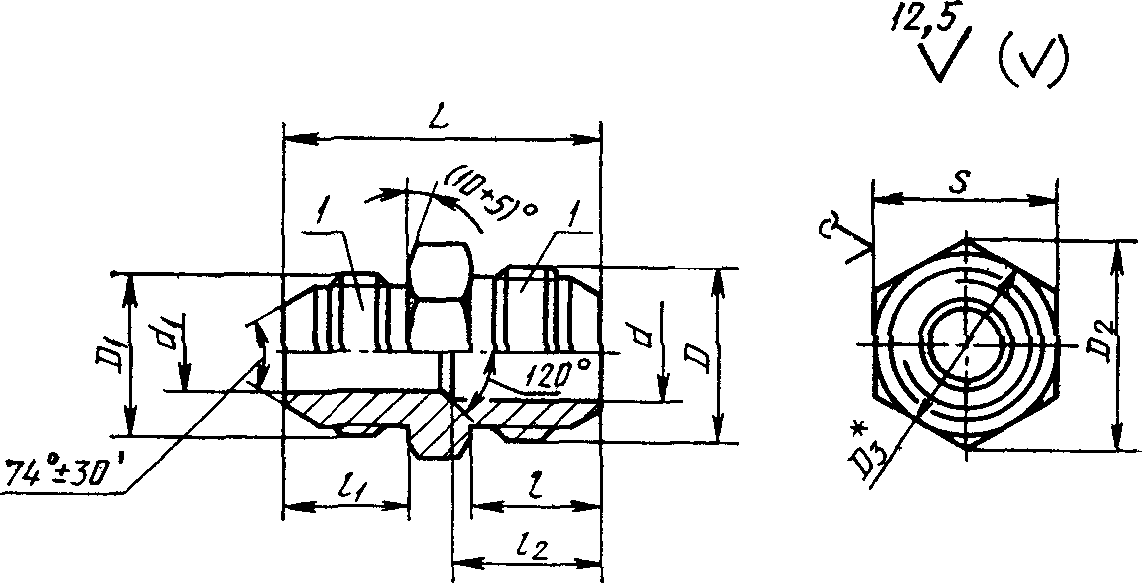

1. Конструкция и размеры переходных штуцеров должны соответствовать указанным на чертеже и в таблице.

2. Значение номинального (условного) давления для штуцеров группы 2 — по ГОСТ 15763, приложение 3.

3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

---

<*> D3 = (0,9 ... 0,95)·S.

1 — присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525

Размеры, мм

Группа	Dн x Dн' <*>	DN x DN' <*> (Dу) x (Dу')	d	D	d1	D1	D2	S	L	l	l1	l2	Масса 1000 шт., кг
									+/- 0,3
2	8 x 6	6 x 4	5,5	М4 x 1,5	4,0	М12 x 1,5	16,2	14	33	15	14	17	22
	10 x 8	8 x 6	7,5	М16 x 1,5	5,5	М14 x 1,5	19,6	17	37	17	15	18	33
	12 x 10	10 x 8	9,5	М18 x 1,5	7,5	М16 x 1,5	21,9	19	39		17	20	40
	(14 x 12)	12 x 10	11,0	М22 x 1,5	9,5	М18 x 1,5	27,7	24	42	19		21	70
	15 x 12
	(18 x 14)	15 x 12	14,0	М27 x 2	11,0	М22 x 1,5	31,2	27	48	22	19	24	111
	18 x 15
	22 x 18	20 x 15	18,0	М30 x 2	14,0	М27 x 2	36,9	32	52	23	22	27	146
	28 x 22	25 x 20	24,0	М36 x 2	18,0	М30 x 2	47,3	41	56	24	23	30	210
	(34 x 28)	32 x 25	30,0	М45 x 2	24,0	М36 x 2	53,1	46	60	27	24	32	303
	35 x 28
	(42 x 34)	40 x 32	36,0	М52 x 2	30,0	М45 x 2	63,5	55	64		27	33	449
	42 x 35

---

<*> Dн, Dн' — наружный диаметр трубы; DN x DN'; (Dу) x (Dу') — условный проход (номинальный размер).

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения штуцера группы 2 с Dн = 10 мм на Dн' = 8 мм:

Штуцер 2-10x8-ГОСТ 28941.14-91

---
