Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1977 г. № 761

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ДЛЯ СТАБИЛИЗИРУЮЩИХ КАМЕР ГАЗОВЫХ ГОРЕЛОК

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Refractory articles for stabilizing gas burner chambers. Specification

ГОСТ 22442-77

Группа И22

МКС 81.080 ОКП 15 4200, 15 6800

Дата введения 1 июля 1978 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством газовой промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28.03.77 № 761

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылкаНомер пункта, подпункта
ГОСТ 390-962.3, 3.1
ГОСТ 427-755.8, 5.11, 5.12
ГОСТ 2409-955.6
ГОСТ 2642.0-86 — ГОСТ 2642.2-86
5.1
ГОСТ 3560-73
6.5
ГОСТ 4069-695.2
ГОСТ 4070-20005.3
ГОСТ 4071.1-945.5
ГОСТ 4071.2-945.5
ГОСТ 5244-796.5
ГОСТ 5402.1-20005.4
ГОСТ 5402.2-20005.4
ГОСТ 7875.0-94 — ГОСТ 7875.2-945.7
ГОСТ 7933-896.5
ГОСТ 8179-984.2
ГОСТ 9078-846.5
ГОСТ 9570-846.5
ГОСТ 10198-916.5
ГОСТ 14192-966.2
ГОСТ 15136-785.10
ГОСТ 15846-20026.4
ГОСТ 24597-816.5
ГОСТ 24704-942.3, 3.1
ГОСТ 24717-946.1, 6.3, 6.6
ГОСТ 25706-835.11
5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в декабре 1983 г., марте 1988 г. (ИУС 3-84, 6-88)
Настоящий стандарт распространяется на огнеупорные изделия для стабилизирующих камер газовых горелок, имеющих среднюю скорость выхода воздуха из носика горелки не более 45 м/с (при температуре воздуха 20 °C).Стандарт не распространяется на огнеупорные изделия для стабилизирующих камер скоростных, радиационных и плоскосимметричных горелок.

1. МАРКИ

1.1. Огнеупорные изделия для стабилизирующих камер газовых горелок изготовляются следующих марок, указанных в табл. 1.

Таблица 1

Марка Наименование изделия
ША Шамотные горелочные
МЛС-62 Муллитовые, среднеплотные, горелочные
МКС-72 Муллитокорундовые, среднеплотные, горелочные

(Измененная редакция, Изм. № 1, 2).

1.2 Кажущаяся плотность изделий приведена в приложении 1.

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1. Формы и размеры изделий должны соответствовать указанным на черт. 1 - 14 и в табл. 2, 3, 3а и 3б.

Комплектование огнеупорных блоков стабилизирующих камер для газовых горелок типа Н, ИУ, В, ВП осуществляется в соответствии с табл. 3в; для газовых горелок типа ГНП — в соответствии с табл. 3г.

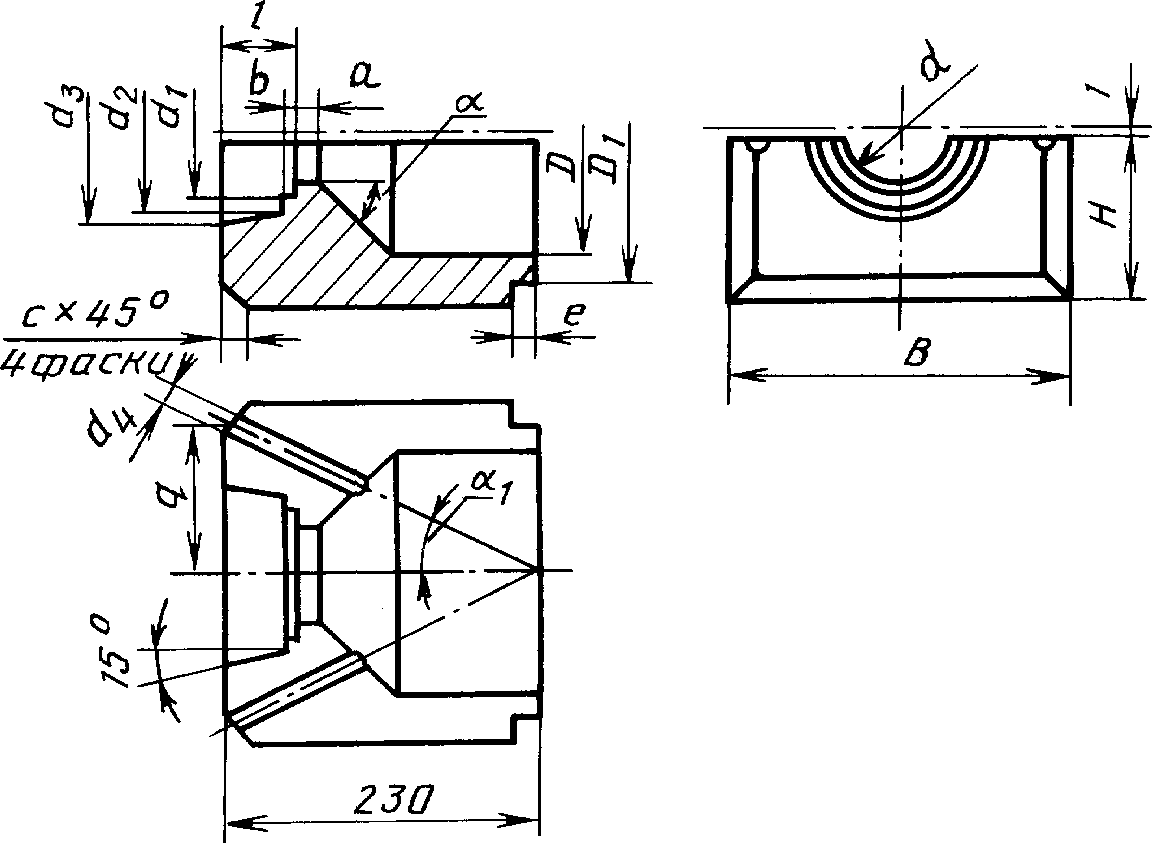

Камера. Тип 1

2. Основные параметры и размеры

Черт. 1

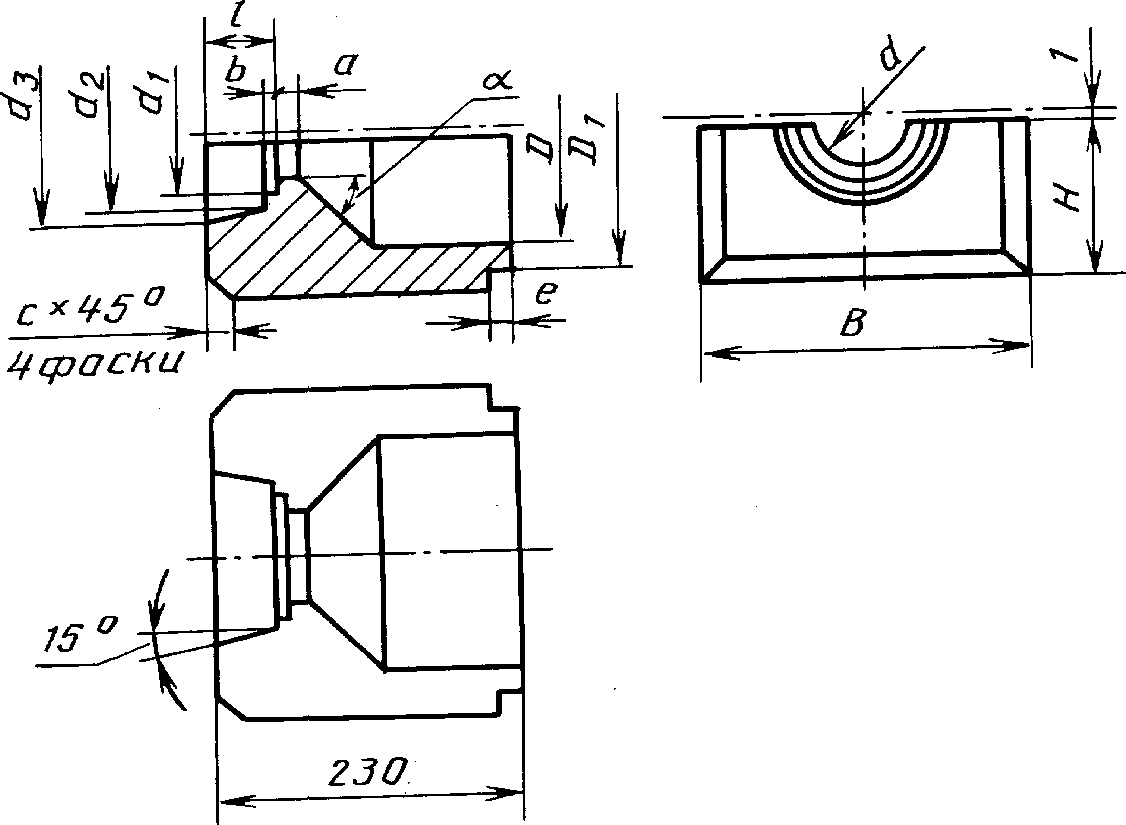

Камера. Тип 2

2. Основные параметры и размеры

Черт. 2

Удлинительное кольцо

2. Основные параметры и размеры

Черт. 3

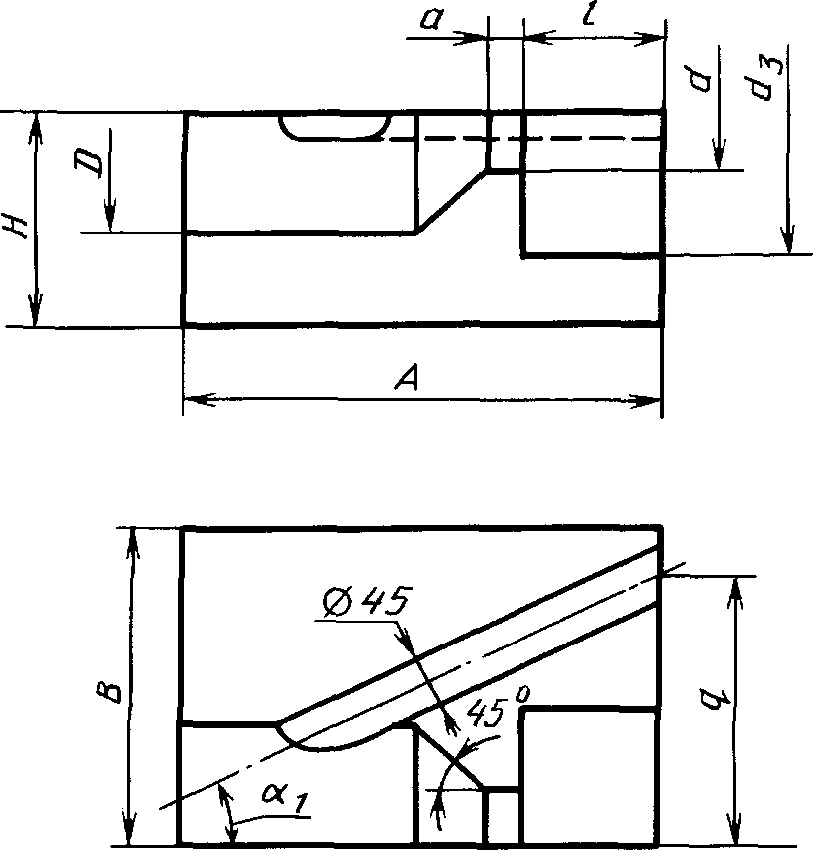

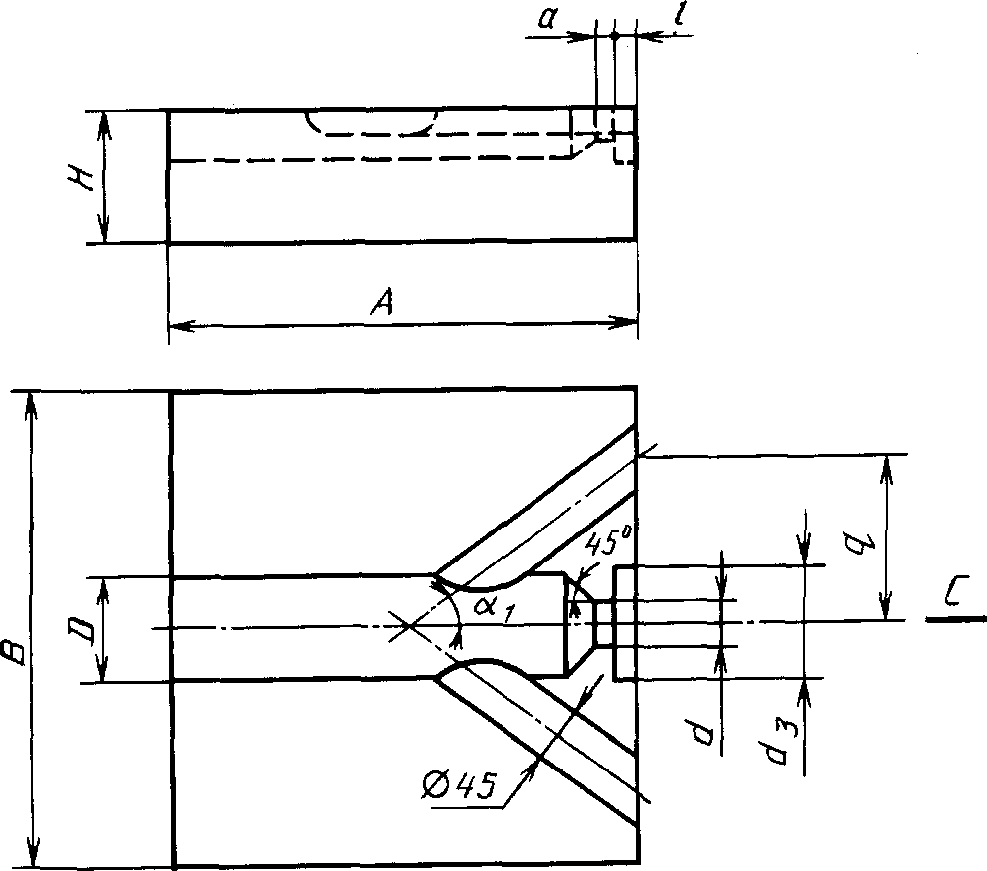

Изделия № 11-1-11-8

2. Основные параметры и размеры

Черт. 4

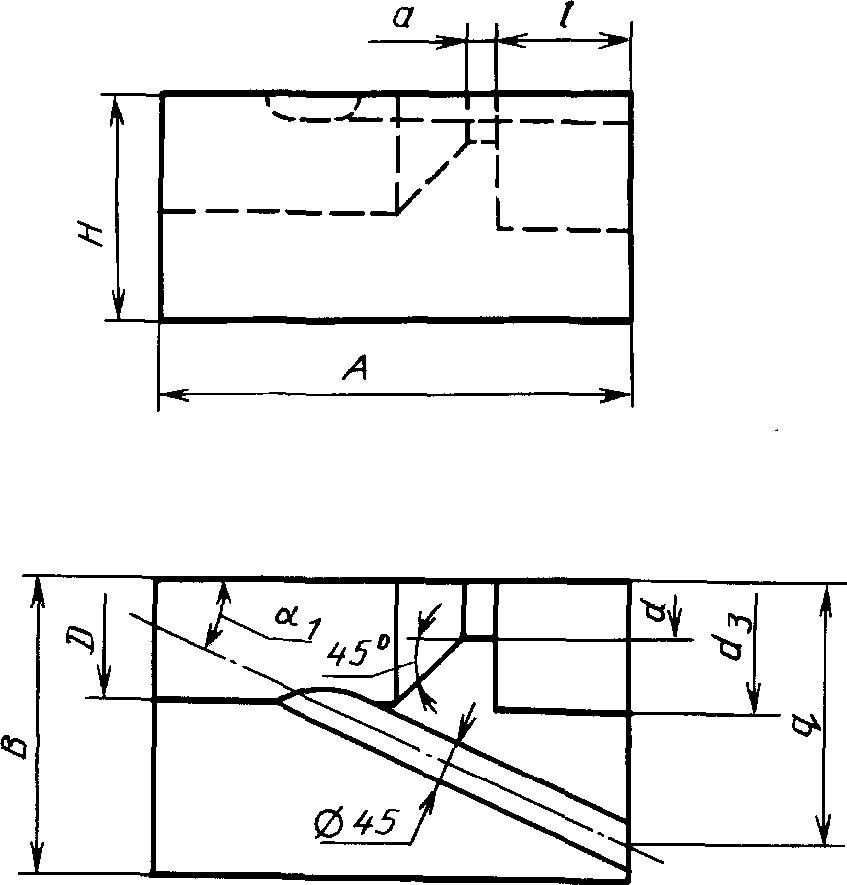

Изделия № 12-1-12-8

2. Основные параметры и размеры

Черт. 5

Изделия № 13-1-13-8

2. Основные параметры и размеры

Черт. 6

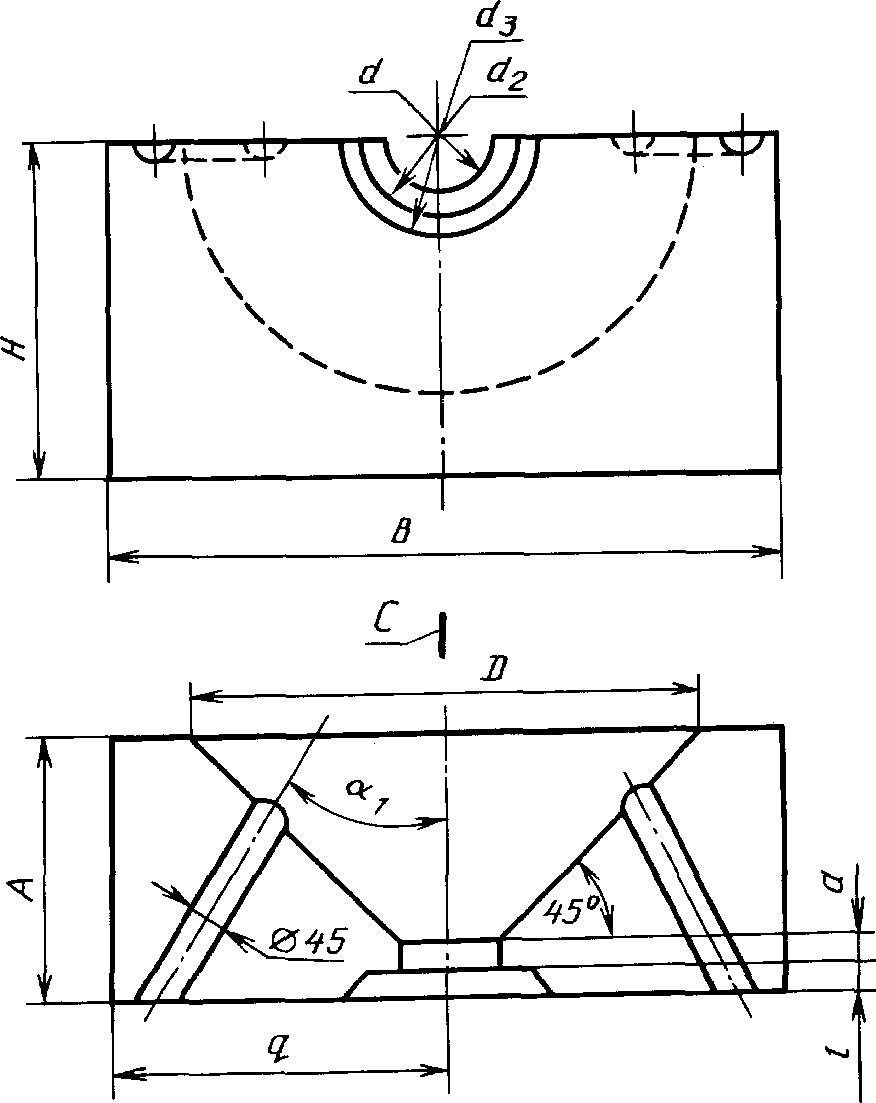

Изделия № 14-1-14-4

2. Основные параметры и размеры

Черт. 7

Изделия № 15-1-15-4

2. Основные параметры и размеры

Черт. 8

Изделия № 16-1-16-4

2. Основные параметры и размеры

Черт. 9

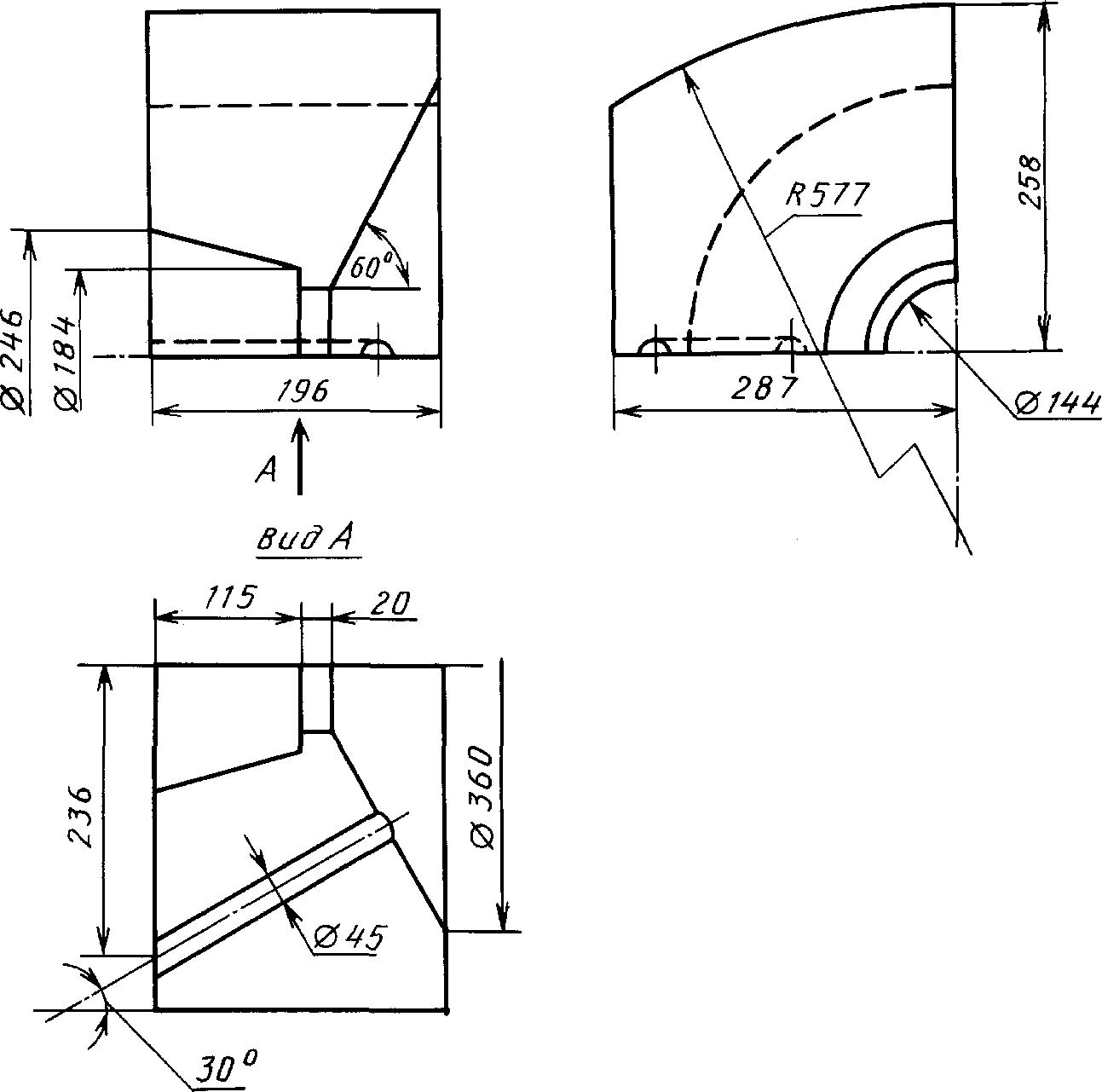

Изделие № 17-1

2. Основные параметры и размеры

Черт. 10

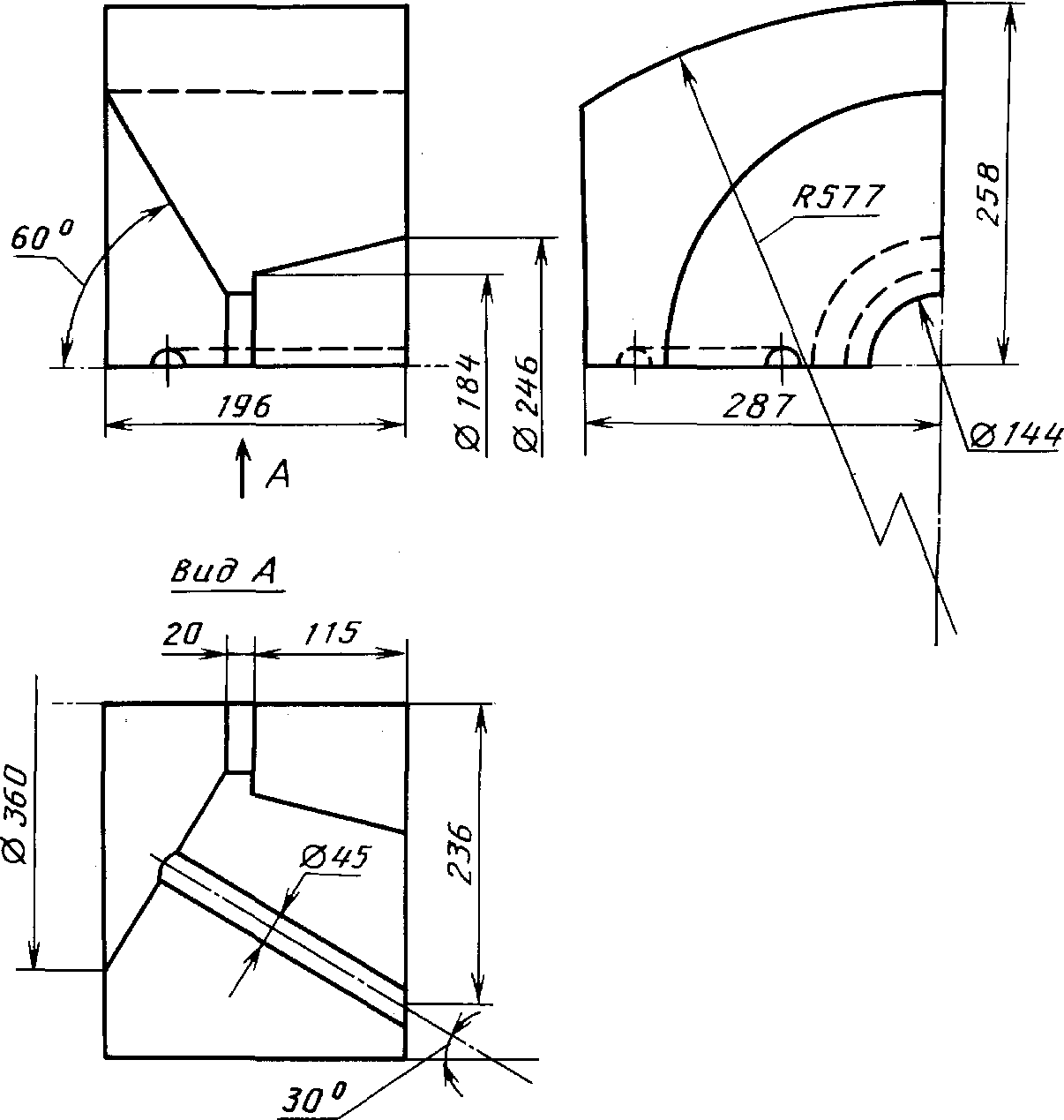

Изделие № 17-2

2. Основные параметры и размеры

Черт. 11

Изделие № 17-3

2. Основные параметры и размеры

Черт. 12

Изделие № 17-4

2. Основные параметры и размеры

Черт. 13

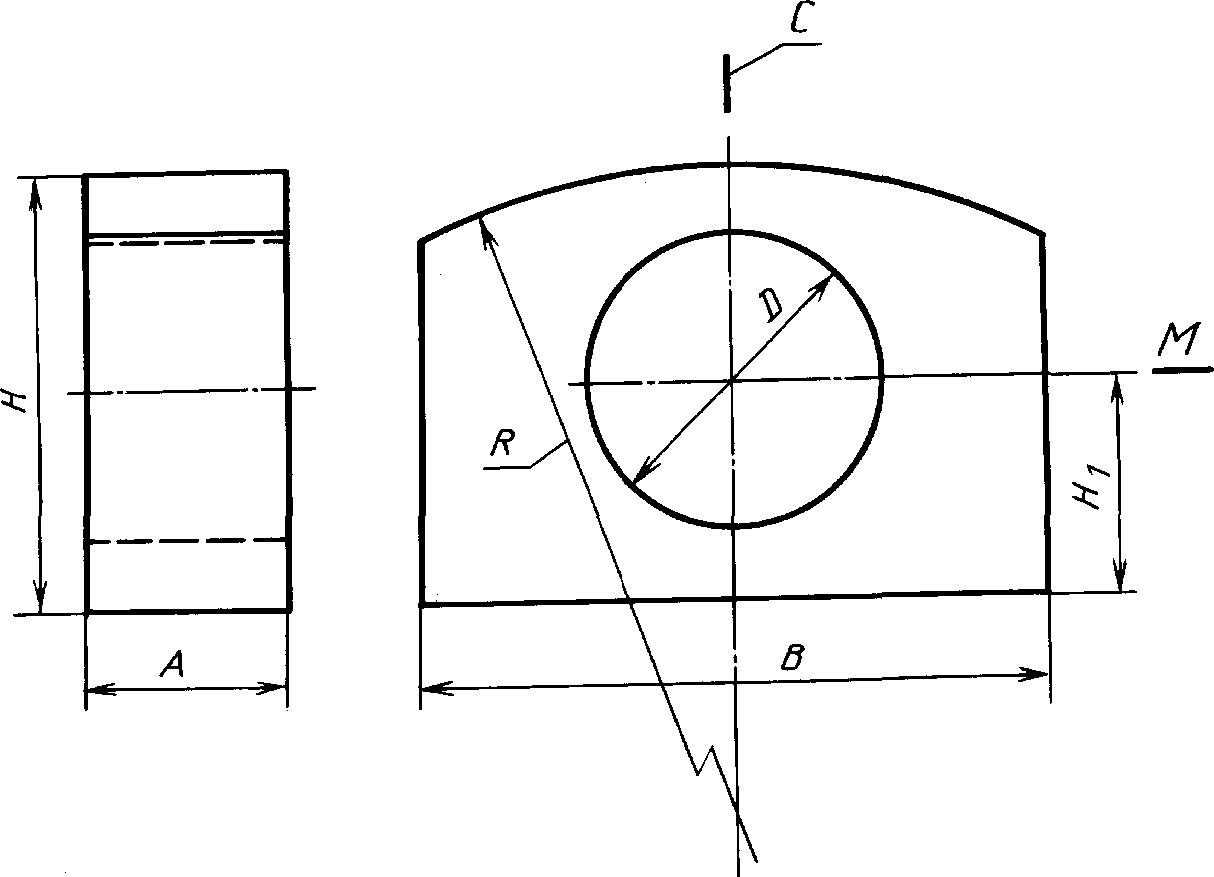

Изделия № 18-1-18-5

2. Основные параметры и размеры

Черт. 14

Таблица 2

Номер изделияdd1d2d3d4ablcqeDD1BH\alpha , град\alpha_{1} , град
мм
1-135568292341512515921594144230984525
1-235568292-1572515-15941442309845-
2-1456610212034157401510215114154230984525
2-24566102120-1574015-151141542309845-
3-1507110212034157401510215120158230984525
3-25071102120-1574015-151201582309845-
4-16081122144341575020104151501882301324525
4-26081122144-1575020-1515018823013245-
5-1701021421744520107020152201802563401654530
5-270102142174-20107020-2018025634016545-
6-1851171421744520107020152202082723401654530
6-285117142174-20107020-2020827234016545-
7-11001321521844520107020152202442843401654530
7-2100132152184-20107020-2024428434016545-
8-11151471742144520108520202202903444601994530
8-2115147174214-20108520-2029034446019945-
9-113517520424845201510020212203404044602324530
9-2135175204248-201510020-2034040446023245-
10-115019021426645201511520212203624064602324730
10-2150190214266-201511520-2036240646023247-

Таблица 3а

Номер изделияdd2d3alqDABHR\alpha_{1} , град
мм
11-116-70107944534534599-35
11-219-70107945034534599-35
11-322-70107945534534599-35
11-425-9010221226034534599-35
11-529-9010221227034534599-35
11-633-9010221228034534599-35
11-738-110153713090345345132-35
11-843-1101537130100345345132-35
12-149-1301552138115345172132-25
12-258-1301552138135345172132-25
12-367-1501582188155462230132-25
12-477-1501582188180462230132-25
12-588-2302022200210462230166-25
12-688-1652096200210462230166-25
12-7102-2702022230240462288166-30
12-8102-1802096230240462288166-30
13-149-1301552138115345172132-25
13-258-1301552138135345172132-25
13-367-1501582188155462230132-25
13-477-1501582188180462230132-25
13-588-2302022200210462230166-25
13-688-1652096200210462230166-25
13-7102-2702022230240462288166-30
13-8102-1802096230240462288166-30
14-128495815161007016022899-30
14-236647815261009020522899-30
14-34884104203810712025022899-30
14-45894120204912014530022899-30
15-1761341702069172190146344175-30
15-2941341702069172235159344175-30
15-31121542002085185282190460216-30
15-413017423020112206320177460216-30
16-176134170206917219014634417534630
16-294134170206917223515934417534630
16-3112154200208518528219046021646030
16-41301742302011220632017746021646030

Примечания:

1. Изделия № 11-1-11-8 (черт. 4), № 14-1-14-4 (черт. 7), № 15-1-15-4 (черт. 8), № 16-1-16-4 (черт. 9) массой более 25 кг допускается изготовить из двух частей с разрезом по линии C.

2. При приемке готовой продукции измеряют следующие размеры:

изделий № 11-1-11-8, № 12-1-12-8, № 13-1-13-8-B, H, d, d3

изделий № 14-1-14-4, № 15-1-15-4, № 16-1-16-4-B, H, d, d2.

Таблица 3б

Номер изделияABHH1DR
мм
18-1242344352176190346
18-2229344352176235346
18-3100460434217282460
18-4140460434217320460
18-5130576518259360577

Примечания:

1. Изделия № 18-1-18-5 (черт. 14) массой более 25 кг допускается изготовить из двух или четырех частей с разрезами по линиям C и M.

2. При приемке готовой продукции измеряют следующие размеры: изделий № 17-1-17-4 (черт. 10 - 13) — 287, 258, 196, 236, Ø246 , Ø184 , Ø360 ; изделий № 18-1-18-5 (черт. 14) - B, H, H1, D.

Таблица 3в

Шифр горелкиНомера изделий, составляющих горелочный блокШифр горелкиНомера изделий, составляющих горелочный блок
Н, ИУ, В, ВП-1511-1 (2 шт.)Н, ИУ, В, ВП-4812-1 (2 шт.), 13-1 (2 шт.)
Н, ИУ, В, ВП-1811-2 (2 шт.)Н, ИУ, В, ВП-5612-2 (2 шт.), 13-2 (2 шт.)
Н, ИУ, В, ВП-2111-3 (2 шт.)Н, ИУ, В, ВП-6512-3 (2 шт.), 13-3 (2 шт.)
Н, ИУ, В, ВП-2411-4 (2 шт.)Н, ИУ, В, ВП-7512-4 (2 шт.), 13-4 (2 шт.)
Н, ИУ, В, ВП-2811-5 (2 шт.)Н, В, ВП-86, ИУ-8612-5 (2 шт.), 13-5 (2 шт.)
Н, ИУ, В, ВП-3211-6 (2 шт.)12-6 (2 шт.), 13-6 (2 шт.)
Н, ИУ, В, ВП-3711-7 (2 шт.)Н, В, ВП-100, ИУ-10012-7 (2 шт.), 13-7 (2 шт.)
Н, ИУ, В, ВП-4211-8 (2 шт.)12-8 (2 шт.), 13-8 (2 шт.)

Таблица 3г

Шифр горелкиНомера изделий, составляющих горелочный блокШифр горелкиНомера изделий, составляющих горелочный блок
ГНП-114-1 (2 шт.)ГНП-615-2 (1 шт.); 16-2 (1 шт.); 18-2 (1 шт.)
ГНП-214-2 (2 шт.)ГНП-715-3 (1 шт.); 16-3 (1 шт.); 18-3 (2 шт.)
ГНП-314-3 (2 шт.)ГНП-815-4 (1 шт.); 16-4 (1 шт.); 18-4 (2 шт.)
ГНП-414-4 (2 шт.)ГНП-917-1 (1 шт.); 17-2 (1 шт.);
17-3 (1 шт.); 17-4 (1 шт.);
18-5 (2 шт.)
ГНП-515-1 (1 шт.); 16-1 (1 шт.); 18-1 (1 шт.)

Таблица 3

мм

Номер изделия D D1 D2 B H e g
1а 94 144 152 230 98 15 129
1б 94 144 152 230 98 15 245
2а 114 154 162 230 98 15 129
2б 114 154 162 230 98 15 245
3а 120 158 166 230 98 15 129
3б 120 158 166 230 98 15 245
4а 150 188 198 230 132 15 129
4б 150 188 198 230 132 15 245
5а 180 256 266 340 165 20 134
5б 180 256 266 340 165 20 250
6а 208 272 284 340 165 20 134
6б 208 272 284 340 165 20 250
7а 244 284 296 340 165 20 134
7б 244 284 296 340 165 20 250
8а 290 344 358 460 199 20 134
8б 290 344 358 460 199 20 250
9а 340 404 418 460 232 20 134
9б 340 404 418 460 232 20 250
10а 362 406 420 460 232 20 134
10б 362 406 420 460 232 20 250

Примечания: 1. По соглашению изготовителя с потребителем допускается изготовлять изделие под номером 8-1, 8-2, 8-1-2, 8-2-2, 9-1, 9-2, 10-1, 10-2 марок МЛС-62 и МКС-72 из двух симметричных половинок.

2. В табл. 3 цифра номера изделия обозначает номер типоразмера камер (двух типов), для которых предназначено удлинительное кольцо.

3. При проверке готовой продукции измеряют следующие размеры:

камер (черт. 1 - 2, табл. 2) — B, H, d1, D1;

удлинительных колец (черт. 3, табл. 3) — B, H, D1, D2.

4. Для изделий, выполненных способом пластического формования, допускается закругление ребер радиусом не более 5 мм.

(Измененная редакция, Изм. № 1, 2).

2.1.1. По соглашению изготовителя с потребителем допускается изготовлять изделия других форм и размеров.

2.2 Расчетная масса и объем изделий даны в приложении 2.

2.3 Предельные отклонения по размерам изделий должны соответствовать:

для изделий марки ШАГ — по ГОСТ 390;

для изделий марок МЛС-62 и МКС-72 — по ГОСТ 24704; для изделий массой свыше 20 кг и изделий размером свыше 400 мм отклонение по размерам и нормы по показателям внешнего вида устанавливают по соглашению изготовителя с потребителем.

(Измененная редакция, Изм. № 2).

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Изделия огнеупорные и высокоогнеупорные должны изготовляться в соответствии с требованиями настоящего стандарта.

По физико-химическим показателям и показателям внешнего вида изделия должны соответствовать:

марки ША - ГОСТ 390;

марок МЛС-62 и МКС-72 по ГОСТ 24704.

(Измененная редакция, Изм. № 2).

3.1.1. Изделия в изломе должны иметь однородное строение, без пустот и инородных включений, зерна не должны выкрашиваться.

4. ПРАВИЛА ПРИЕМКИ

4.1. Изделия принимают партиями. Партия должна состоять из изделий одной марки. Масса партии устанавливается для прессованных изделий не более 100 т, для трамбованных изделий не более 60 т.

4.2. Правила приемки — по ГОСТ 8179 со следующим дополнением.

4.2.1. Проверку внешнего вида и размеров изделий, определение предела прочности, открытой пористости и термической стойкости (только для изделий с повышенной термической стойкостью) проводят от каждой партии.

4.2.2. Определение химического состава, огнеупорности, дополнительной усадки и термической стойкости (кроме изделий с повышенной термической стойкостью) проводят от каждой пятой партии, а определение температуры начала размягчения — от каждой третьей партии.

(Измененная редакция, Изм. № 1, 2).

4.2.3. Определение термической стойкости проводят на контрольных образцах, изготовленных из той же партии, от которой проводят испытание.

(Измененная редакция, Изм. № 1).

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Химический состав изделий определяют по ГОСТ 2642.0 — ГОСТ 2642.2.

5.2 Огнеупорность определяют по ГОСТ 4069.

5.3. Температуру начала размягчения определяют по ГОСТ 4070.

5.4. Дополнительную линейную усадку определяют по ГОСТ 5402.1 - ГОСТ 5402.2.

5.3, 5.4. (Измененная редакция, Изм. № 2).

5.5. Предел прочности при сжатии определяют по ГОСТ 4071.1, ГОСТ 4071.2.

5.6 Открытую пористость определяют по ГОСТ 2409.

5.7. Термическую стойкость определяют по ГОСТ 7875.0-94 — ГОСТ 7875.2-94 со следующим дополнением.

5.7.1. Для испытания изготовляют образцы нормальных размеров 230·113·65 мм по той же технологии и из той же массы, что и изделия, для которых проводят определение термической стойкости.

5.8. Размеры изделий определяют металлической линейкой (ГОСТ 427) с ценой деления шкалы 1 мм.

5.9 Кривизну изделий определяют на ровной полированной металлической плите при помощи щупа шириной 10 мм и толщиной, превышающей на 0,1 мм установленную норму кривизны. Щуп не должен входить в зазор между плитой и изделием. При определении кривизны изделие слегка прижимают к плите и щуп вводят в зазор скольжением без применения усилия.

5.10. Глубину отбитости углов и ребер определяют по ГОСТ 15136.

5.11. Ширину посечек и трещин определяют при помощи измерительной лупы по ГОСТ 25706. Измерительную лупу располагают таким образом, чтобы шкала была перпендикулярна посечке. Между шкалой измерений и поверхностью изделий помещают полоску белой бумаги, которую располагают вдоль шкалы, вплотную к ее делениям. Ширину посечек и трещин определяют в месте их максимальных значений.

Длину посечек и трещин замеряют металлической линейкой (ГОСТ 427) с ценой деления шкалы 1 мм.

(Измененная редакция, Изм. № 1).

5.12. Диаметр выплавок замеряют в месте максимальной ширины выплавки металлической линейкой (ГОСТ 427) с ценой деления шкалы 1 мм.

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1 Маркировка изделий — по ГОСТ 24717.

6.2. Транспортная маркировка груза — по ГОСТ 14192 с нанесением манипуляционных знаков «Хрупкое. Осторожно», «Беречь от влаги», «Верх».

6.3 Упаковка, транспортирование и хранение — по ГОСТ 24717.

6.4. Упаковка изделий, отгружаемых в районы Крайнего Севера и приравненные к ним местности, — по ГОСТ 15846, группа изделий — III.

6.5. При подготовке к транспортированию изделия формируют в транспортные пакеты, укладывают на поддоны по ГОСТ 9078, 9570. Каждый ряд изделий при укладке на поддоны перестилают листом картона по ГОСТ 7933. Пакет вместе с поддоном должен скрепляться упаковочной лентой размером не менее 0,7·20 мм по ГОСТ 3560. Габаритные размеры и масса пакета должны соответствовать ГОСТ 24597. Масса брутто пакета — не более 1,25 т.

Допускается упаковка изделий в ящики типов II-1, III-1, V-1, VI-1 и VI-3 по ГОСТ 10198. Масса груза в ящике не должна превышать 1,0 т. Габаритные размеры ящика не должны превышать 1240·840·900 мм.

При упаковке изделий в ящики ряды изделий должны перестилаться древесной стружкой по ГОСТ 5244.

6.6. Изделия транспортируют по железной дороге в крытых вагонах мелкими отправками и автотранспортом в соответствии с ГОСТ 24717.

Разд. 6 (Измененная редакция, Изм. № 1).

Приложение 1 Справочное

КАЖУЩАЯСЯ ПЛОТНОСТЬ ИЗДЕЛИЙ

Марка Кажущаяся плотность, г/см3
ША 2,0
МЛС-62 2,3
МКС-72 2,5

Приложение 1. (Измененная редакция, Изм. № 2).

Приложение 2

Справочное

Номер изделияОбъем, дм3Масса, кг, для изделий
ШАМЛС-62МКС-72
1-14,28,49,610,5
1-24,38,69,910,7
2-13,927,89,09,8
2-24,038,19,310,1
3-13,87,68,79,5
3-23,917,89,09,8
4-15,0310,111,612,6
4-25,1910,411,913,0
5-19,8819,822,824,7
5-210,1920,423,425,4
6-19,5419,122,023,8
6-29,8419,722,624,6
7-18,8317,720,322,1
7-29,1318,321,022,8
8-115,6731,336,039,2
8-216,0232,036,840,0
9-118,3336,742,245,8
9-218,7537,543,246,9
10-117,6235,240,644,0
10-218,0436,141,545,0
1а2,054,14,75,1
1б4,268,59,810,6
2а1,883,84,34,7
2б3,897,88,99,7
3а1,853,74,34,8
3б3,807,68,79,5
4а2,114,24,95,3
4б4,248,59,810,6
5а4,939,911,312,3
5б9,8919,822,824,8
6а4,368,810,010,9
6б8,8817,820,422,2
7а3,627,28,39,0
7б7,4114,817,018,5
8а6,5213,015,016,3
8б13,3326,730,733,4
9а6,8313,715,717,1
9б13,9727,932,134,9
10а6,2612,514,415,7
10б12,8525,729,532,1
11-111,523,026,5/13,3 <*>28,8/14,4
11-211,422,826,2/13,128,5/14,3
11-311,422,826,2/13,128,5/14,3
11-411,322,626,0/13,028,3/14,2
11-511,122,225,5/12,827,8/13,9
11-611,022,025,3/12,727,5/13,8
11-714,829,6/14,834,0/17,037,0/18,5
11-814,629,2/14,633,6/16,836,5/18,3
12-1, 13-17,014,016,117,5
12-2, 13-26,713,415,416,8
12-3, 13-312,024,027,630,0
12-4, 13-411,422,826,228,5
12-5, 13-513,727,431,534,3
12-6, 13-613,927,832,034,8
12-7, 13-716,833,638,642,0
12-8, 13-817,234,439,643,0
14-13,26,47,48,0
14-23,97,69,09,8
14-34,48,810,111,0
14-44,79,410,811,8
15-17,515,017,318,8
15-27,915,818,219,8
15-316,132,2/16,137,0/18,540,3/20,2
15-414,529,0/14,533,4/16,836,3/18,2
16-16,412,814,716,0
16-27,014,016,117,5
16-314,228,4/14,232,7/16,435,5/17,8
16-413,026,0/13,029,9/15,032,5/16,3
17-1, 17-212,525,028,831,3
17-3, 17-411,022,025,327,5
18-125,050,0/25,057,5/28,862,5/31,3
18-220,340,6/20,346,7/23,850,8/25,4
18-315,731,4/15,736,1/18,139,3/19,7
18-419,338,6/19,344,4/22,248,3/24,2
18-529,559,0/29,566,9/33,573,8/36,9

<*> В знаменателе указана половина массы изделия.
