Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 13 августа 1976 г. № 1934

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШПИЛЬКИ ДЛЯ ДЕТАЛЕЙ С ГЛАДКИМИ ОТВЕРСТИЯМИ

КЛАСС ТОЧНОСТИ B.
КОНСТРУКЦИЯ И РАЗМЕРЫ

Studs for smooth hole parts. Product grade B.
Construction and dimensions

ГОСТ 22042-76

Группа Г32

МКС 21.060.10

ОКП 12 8000

Дата введения
1 июля 1978 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.08.76 № 1934

3. ВЗАМЕН ГОСТ 11769-66

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылкаНомер пункта
ГОСТ 1759.0-876
ГОСТ 1759.1-823б
ГОСТ 1759.2-823в
ГОСТ 24705-81
3
ГОСТ 27148-863а
5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5 — 6-93)

6. ИЗДАНИЕ (октябрь 2003 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1978 г., апреле 1983 г., апреле 1988 г. (ИУС 2-79, 7-83, 7-88)

1. Настоящий стандарт распространяется на шпильки с двумя одинаковыми по длине резьбовыми концами с диаметром резьбы от 2 до 48 мм.

(Измененная редакция, Изм. № 2).

2. Конструкция и размеры шпилек должны соответствовать указанным на чертеже и в табл. 1, 2.

Информационные данные

d2 приблизительно равен среднему диаметру резьбы

Таблица 1

мм

Номинальный диаметр резьбы d22,5345681012(14)
Шаг P:
крупный0,40,450,50,70,811,251,51,752
мелкий------11,251,5
Диаметр стержня d122,534568101214

Продолжение табл. 1

мм

Номинальный диаметр резьбы d16(18)20(22)24(27)30364248
Шаг P:
крупный22,533,544,55
мелкий1,523
Диаметр стержня d116182022242730364248

Примечание. Размеры, заключенные в скобки, применять не рекомендуется.

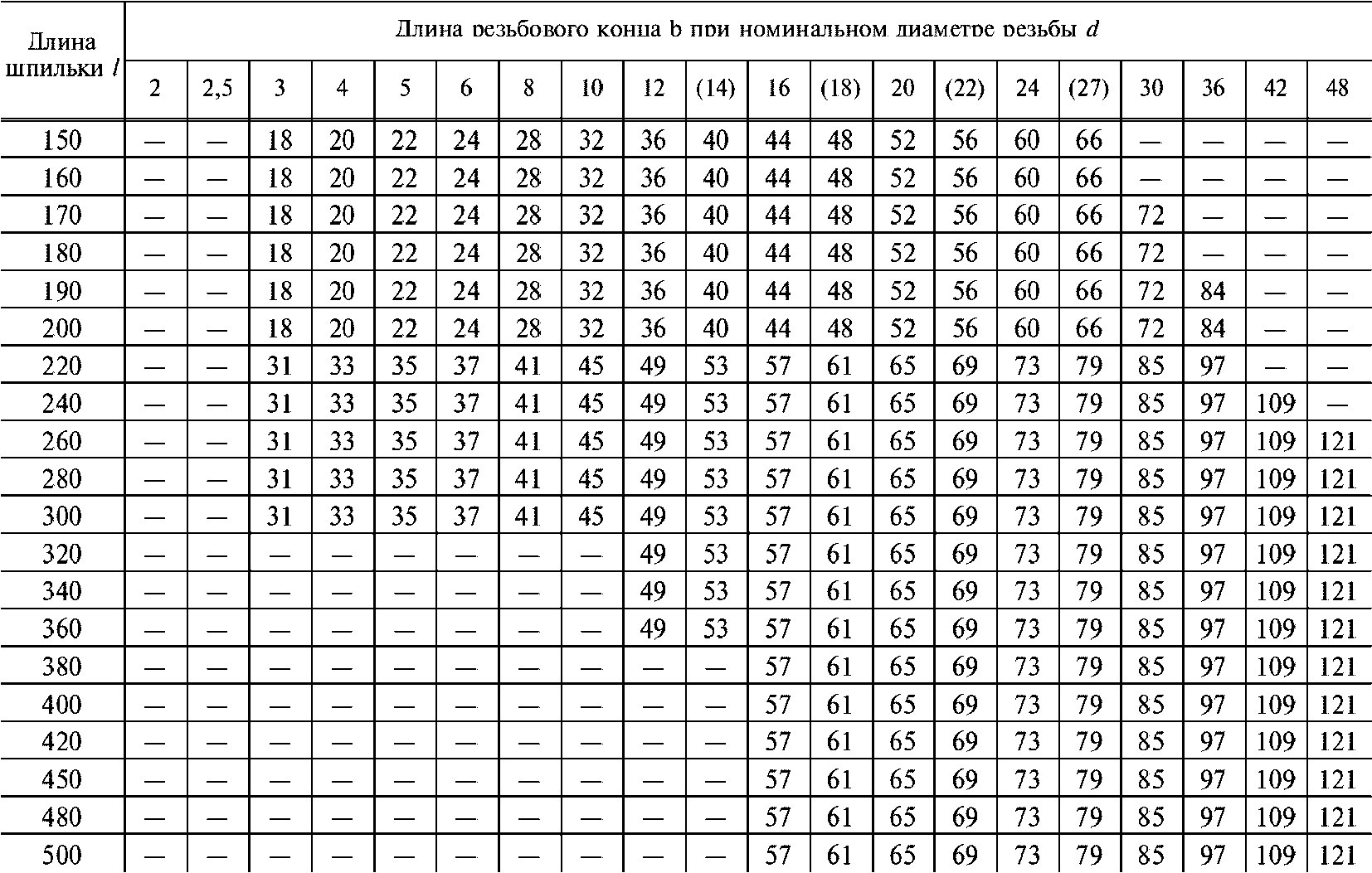

Таблица 2

мм

Информационные данные

Информационные данные

Примечания:

1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Между ступенчатыми линиями резьба на шпильках выполняется по всей длине; по заказу потребителя допускается резьба по всей длине для всех шпилек.

Пример условного обозначения шпильки исполнения 1 с диаметром резьбы d = 10 мм, крупным шагом резьбы P = 1,5 мм с полем допуска 6g, длиной l = 200 мм, класса прочности 5.8, без покрытия:

Шпилька М10 — 6g x 200.58 ГОСТ 22042-76

То же, исполнения 2, с мелким шагом резьбы P = 1,25 мм, с полем допуска 6g, класса прочности 8.8, из стали марки 35X, с покрытием 02 толщиной 6 мкм:

Шпилька 2 М10 x 1,25 — 6g x 200.88.35X.026 ГОСТ 22042-76

(Измененная редакция, Изм. № 1, 3).

3. Резьба — по ГОСТ 24705.

(Измененная редакция, Изм. № 3).

3а. Размеры сбегов резьбы — по ГОСТ 27148.

3б. Допуски размеров, отклонения формы и расположения поверхностей, методы контроля — по ГОСТ 1759.1.

3в. Дефекты поверхности и методы контроля шпилек — по ГОСТ 1759.2.

3а — 3в. (Введены дополнительно, Изм. № 3).

4. Поверхность гладкой части стержня d1 не обрабатывается при изготовлении шпилек из калиброванного проката.

5. (Исключен, Изм. № 3).

6. Технические требования — по ГОСТ 1759.0.

(Измененная редакция, Изм. № 3).

7. Теоретическая масса шпилек дана в приложениях 1 и 2.

Приложение 1

Справочное

Длина шпильки l, ммТеоретическая масса 1000 шт. стальных шпилек исполнения 1, кг, с крупным шагом резьбы при номинальном диаметре резьбы d, мм
22,5345681012(14)16(18)20(22)24(27)30364248
100,1870,3010,441-----------------
120,2240,3610,5290,930----------------
140,2610,4210,6181,0851,7322,471--------------
160,2990,4810,7061,2401,9802,823--------------
(18)0,3360,5410,7941,3952,2273,176--------------
200,3730,6010,8821,5502,4753,5296,371-------------
(22)0,4110,6610,9711,7062,7223,8827,008-------------
250,4970,7511,1031,9383,0944,4127,964-------------
(28)0,5710,8921,2352,1713,4654,9418,919-------------
300,6200,9691,3922,3263,7125,2949,55615,07------------
(32)0,6691,0471,5032,4813,9605,64710,19016,07------------
350,7431,1621,6692,8614,3316,17611,15017,58------------
(38)0,8171,2781,8363,1574,7026,70612,10019,09------------
400,8661,3551,9473,3545,1937,05912,74020,0929,10-----------
(42)-1,4322,0583,5525,5017,41213,38021,1030,56-----------
45-1,5472,2243,8485,9638,35014,33022,6032,74-----------
(48)-1,6632,3904,1436,4269,01615,29024,1134,92-----------
50-1,7402,5014,3416,7349,46015,93025,1136,38-----------
55--2,7794,8347,50510,57018,36027,6340,0154,7073,28---------
60--3,0565,3278,27511,68020,32030,1443,6559,6779,95---------
65--3,3345,8219,04612,79022,30034,1347,2964,6586,61---------
70--3,6116,3149,81713,90024,27037,2250,9369,6293,27115,7--------
75--3,8896,80710,59015,01026,25040,3056,9774,5999,93124,0--------
80--4,1667,30011,36016,12028,22043,3861,4179,56106,60132,3166,6-------
85--4,4437,79312,13017,23030,19046,4665,8584,54113,30140,5177,0-------
90--4,7218,28712,90018,34032,17049,5570,2894,21119,90148,8187,4-------
(95)--4,9988,78013,67019,45034,14052,6374,72100,20131,20157,1197,8-------
100--5,2769,27314,4420,5636,1155,7179,16106,3139,1170,8208,2-------
(105)--5,5539,76615,2121,6738,0858,7983,60112,3147,0180,8218,6-------
110--5,83110,26015,9822,7840,0661,8888,04118,4154,9190,8235,9-------
(115)--6,10810,75016,7523,8042,0364,9692,48124,4162,8200,8248,2-------
120--5,38611,25017,5225,0044,0068,0496,92130,5170,7210,8260,6315,6------
130--6,94012,23019,0627,2247,9574,21105,80142,5186,5230,8285,2345,5401,9-----
140--7,49513,22020,6129,4451,8980,37114,70154,6202,3250,7309,9375,3437,4-----
150--8,05014,21022,1531,6555,8486,54123,50166,7218,1270,7334,6405,2472,9599,1----
160--8,46914,94023,3233,3358,8791,33130,50176,2230,9286,6354,6429,9501,8636,6---
170--9,02415,92024,8635,5562,8297,50139,40188,3246,7306,5379,3459,8537,3681,5826,8---
180--9,57816,91026,4137,7766,77103,70148,30200,4262,5326,5403,9489,6572,8726,5882,3---
190--10,13017,90027,9539,9970,71109,80157,10212,5278,2346,5428,6519,4608,3771,4937,81331--
200--10,69018,88029,4942,2174,66116,00166,00224,6294,0366,5453,3549,3643,8816,3993,31411--
220--11,80020,86032,5746,6582,55128,30183,80248,7325,6406,4502,6609,0714,9906,21104,01571--
240--12,91022,83035,6551,0890,44140,60201,50272,9357,2446,4551,9668,6785,9996,11215,017312330-
260--14,02024,80038,7455,5298,33152,90219,30297,1388,7486,3601,2728,3856,91086,01326,0189125473292
280--15,13026,78041,8259,96106,20165,30237,00321,2420,3526,3650,6788,0927,91176,01437,0205027653576
300--16,24028,75044,9064,40114,10177,60254,80345,4451,8566,2699,9847,7999,01266,01548,0221029823860
320--------272,60369,6483,4606,2749,3907,41070,01356,01659,0237032004144
340--------290,30393,7515,0646,1798,5967,01141,01445,01770,0252934174428
360--------308,10417,9546,6686,1847,81027,01212,01535,01881,0268936354713
380----------578,1726,0897,21086,01283,01625,01992,0284938524997
400----------609,7766,0946,51146,01354,01715,02103,0300940705281
420----------641,3805,9995,81206,01425,01805,02214,0316942875565
450----------688,6865,91070,01295,01532,01940,02380,0340946135991
480----------736,0925,81144,01385,01638,02075,02547,0364949396417
500----------767,5965,71193,01444,01709,02165,02658,0380851576701

Примечание. Для определения массы шпилек, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 — для алюминиевого сплава; 0,970 — для бронзы; 1,080 — для латуни.

Приложение 2

Справочное

Длина шпильки l, ммТеоретическая масса 1000 шт. стальных шпилек исполнения 2, кг, с крупным шагом резьбы при номинальном диаметре резьбы d, мм
22,5345681012(14)16(18)20(22)24(27)30364248
100,1870,3000,441-----------------
120,2240,3610,5290,929----------------
140,2610,2410,6171,0841,7322,469--------------
160,2990,4810,7061,2391,9792,822--------------
(18)0,3360,5410,7941,3942,2263,175--------------
200,3730,6010,8821,5492,4743,5286,368-------------
(22)0,4100,6610,9701,7042,7213,8807,005-------------
250,4660,7511,1021,9363,0924,4107,960-------------
(28)0,5220,8411,2352,1683,4634,9398,915-------------
300,5600,9011,3232,3233,7105,2919,55215,06------------
(32)0,5970,9611,4112,4783,9585,64410,18816,07------------
350,6531,0521,5432,7104,3296,17311,14417,57------------
(38)0,7091,1421,6762,9434,7006,70212,09919,08------------
400,7461,2021,7643,0984,9477,05512,73520,0829,09-----------
(42)-1,2621,8523,2535,1957,40813,37221,0930,54-----------
45-1,3521,9843,4855,5667,93714,32722,5932,72-----------
(48)-1,4422,1173,7175,9378,46615,28324,1034,90-----------
50-1,5022,2053,8726,1848,81915,91925,1036,36-----------
55--2,4254,2596,8029,70117,51127,6140,0054,6773,25---------
60--2,6464,6477,42110,58319,10330,1243,6359,6479,91---------
65--2,8665,0348,03911,46520,69532,6347,2764,6186,57---------
70--3,0875,4218,65812,34722,28735,1459,9069,5993,23115,7--------
75--3,3075,8089,27613,22823,87937,6554,5474,5699,88123,9--------
80--3,5286,1959,89414,11025,47140,1658,1779,53106,54132,2166,5-------
85--3,7486,58310,51314,99227,06342,6761,8184,50113,20140,5176,9-------
90--3,9696,97011,13115,87428,65545,1865,4589,47119,86148,7187,3-------
(95)--4,1897,35711,74916,75630,24747,6969,0894,44126,52157,0197,7-------
100--4,4107,74412,36817,63831,83950,2072,7299,41133,18165,3208,1-------
(105)--4,6308,13112,98618,52033,43152,7176,35104,38139,84173,5218,5-------
110--4,8508,51913,69519,40235,02355,2279,99109,35146,50181,8228,9-------
(115)--5,0718,90614,22320,28436,61557,7383,63114,32153,15190,0239,3-------
120--5,2919,29314,84121,16538,20660,2487,26119,29159,81198,3249,7307,0------
130--5,73210,06716,07822,92941,39065,2694,53129,23173,13214,8270,5332,6389,5-----
140--6,17310,84217,31524,69344,57470,28101,80139,17186,45231,4291,3358,2419,5-----
150--6,61411,61618,55226,45747,75875,31109,08149,11199,77247,9312,1383,8449,5580,1----
160--7,05512,39119,78928,22150,94283,33116,35159,05213,09264,4332,9409,4479,4618,7----
170--7,49613,16521,02529,98454,12685,35123,62168,99226,40280,9353,7434,9509,4657,4805,4---
180--7,93713,93922,26231,74857,31090,37130,89178,93239,72297,5374,6460,5539,4696,1852,7---
190--8,37814,71423,49933,51260,49495,39138,16188,87253,04314,0395,4486,1569,3734,8900,11306--
200--8,81915,48824,73635,27663,677100,41145,43198,81266,36330,5416,2511,7599,3773,4947,51375--
220--9,70117,03727,20938,80370,045110,45159,98218,69292,99363,6457,8562,9659,2850,81042,21513--
240--10,58318,58629,68342,33176,413120,49174,52238,58319,63396,6499,4614,0719,1928,11137,016502258-
260--11,46520,13532,15645,85982,781130,53189,07258,40346,26429,7541,0665,2779,11005,51231,7178824473209
280--12,34721,68434,63049,38689,148140,57203,61278,34372,90462,7582,6716,4839,01082,81326,5192526353456
300--13,22823,23237,10452,91495,516150,61218,15298,22399,53495,8624,3767,5898,91160,11421,2206328233702
320--------232,70318,10426,17528,8665,9818,7958,81237,51516,0220030113949
340--------247,24337,98452,81561,9707,5869,91018,81314,81610,7233831994196
360--------261,78357,86479,44594,9749,1921,01078,71392,71705,5247533884443
380----------506,33628,0790,7972,21138,61469,51800,2261335764690
400----------532,98661,0832,31023,41198,51546,91895,0275037644937
420----------559,63694,1874,01074,51258,51624,21989,7288839525183
450----------599,60743,7936,41151,31348,41740,22131,9309442345554
480----------636,58793,2998,81228,11438,31856,22274,0330045175924
500----------666,23826,31040,41279,21498,21933,62368,7343847056171

Примечание. Для определения массы шпилек, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 — для алюминиевого сплава; 0,970 — для бронзы; 1,080 — для латуни.

Приложения 1, 2. (Измененная редакция, Изм. № 3).
