ГОСТ 17612-89. Государственный стандарт Союза ССР. Насадки кислотоупорные керамические. Технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 28.03.1989 № 782)
(ред. от 15.02.1990)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11-12, 1994). Изменение № 1, утв. Постановлением Госстандарта СССР от 15.02.1990 № 224, введено в действие с 1 июля 1990 года. Взамен ГОСТ 17612-83.
Постановлением Государственного
комитета СССР по стандартам
от 28 марта 1989 г. № 782
Ceramic acid-resistant packing rings. Specifications
Срок действия с 1 июля 1990 года до 1 января 1996 года
1. РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.03.89 № 782
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
| ГОСТ 12.3.009-76 4.1.5 | |
| ГОСТ 166-80 | 3.2, 3.4 |
| ГОСТ 427-75 | 3.4 |
| ГОСТ 473.1-81 — ГОСТ 473.6-81 | 1.2.2, 3.1, 3.3 |
| ГОСТ 882-75 | 3.2, 3.4 |
| ГОСТ 2226-88 | 1.4.1 |
| ГОСТ 2991-85 | 1.4.1, 4.1.2 |
| ГОСТ 3749-77 | 3.2 |
| ГОСТ 9078-84 | 4.1.2 |
| ГОСТ 9570-84 | 1.4.1 |
| ГОСТ 10198-78 | 1.4.1, 4.1.2 |
| ГОСТ 14192-77 4.1.5 | |
| ГОСТ 15102-75 | 1.4.1 |
| ГОСТ 15846-79 | 1.4.2 |
| ГОСТ 17811-78 | 1.4.1 |
| ГОСТ 19317-73 | 1.4.1 |
| ГОСТ 20435-75 | 1.4.1 |
| ГОСТ 21929-76 4.1.3 | |
| ГОСТ 22225-76 | 1.4.1 |
| ГОСТ 24597-81 | 4.1.3 |
| ГОСТ 26663-85 | 4.1.2, 4.1.3 |
| Настоящий стандарт распространяется на кислотоупорные керамические насадки, предназначенные для заполнения насадочных колонн и другой тепломассообменной аппаратуры, работающей при температуре от 0 до 120 °C для кислых сред и от 0 до 30 °C — для щелочных. | |
| 1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ | |
| 1.1. Основные параметры и размеры | |
1.1.1 По спеканию черепка насадки подразделяются на два класса:
Б — пористые (из шамотной и бесшамотной массы).
По составу массы насадки класса А подразделяются на две марки:
1.1.2 Насадки должны быть цилиндрической или седловидной формы.

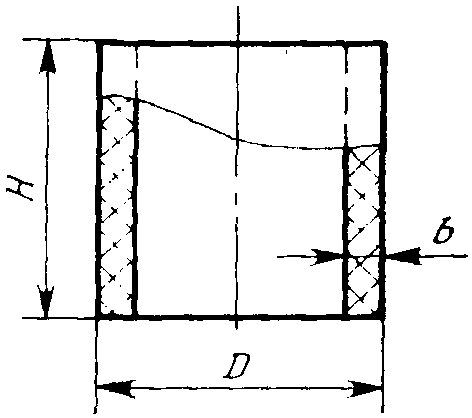

1.1.3. Основные размеры цилиндрических насадок должны соответствовать указанным на черт. 1 и в табл. 1.
| D, H | 15 | 25 | 35 | 50 | 60 | 80 | 100 | 120 | 150 |
|---|---|---|---|---|---|---|---|---|---|
| b | 3 | 3 | 3 | 5 | 5 | 8 | 10 | 12 | 15 |
1.1.4 Предельные отклонения от номинальных размеров не должны превышать, мм:
по диаметру и высоте: +/- (0,02D + 1,0);
по толщине: +/- 0,3b — для насадок диаметров от 15 до 60 мм;
1.1.5 Допуск перпендикулярности плоскости торцов цилиндрических насадок к осям не должен превышать, мм:
3,0 — при диаметре от 80 мм и более.

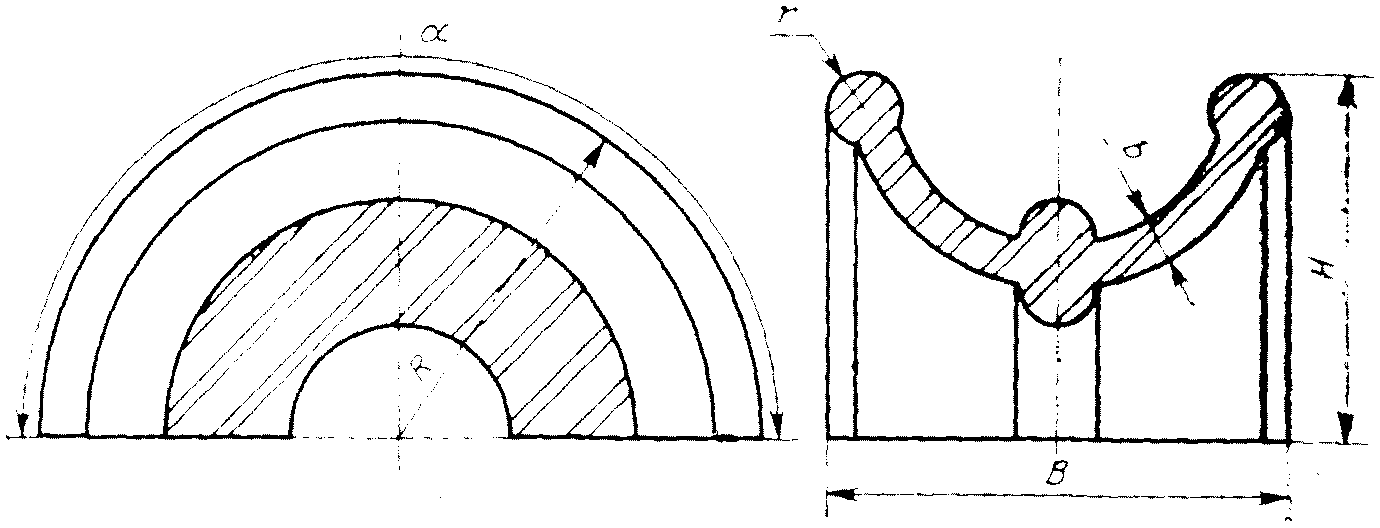

1.1.6. Основные размеры седловидных насадок должны соответствовать указанным на черт. 2 и в табл. 2.
Примечание. Условный размер седловидной насадки вычисляют по формуле
1.1.7. Размеры и код ОКП кислотоупорных керамических насадок приведены в табл. 3.
Цилиндрические насадки класса А, марки 1, размером 25 мм:
Седловидные насадки, класса А, марки 1, размером 50 мм:
1.2 Характеристики
1.2.1. Насадки должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
1.2.2. Физико-химические и механические показатели насадки приведены в табл. 4, 5.
| Наименование показателя | Класс | Марка | Значение | Метод испытания | |
| 1. | Водопоглощение, %, не более | А | 1 | 0,5 | По ГОСТ 473.3 |
| 2 | 1,5 | ||||
| Б | - | 4,5 | |||
| 2. | Кислотостойкость, %, не менее | А | 1 | 99,0 | По ГОСТ 473.1 |
| 2 | 98,5 | ||||
| Б | - | 97,0 | |||
| 3. | Щелочестойкость, %, не менее, для насадок: | ||||
| седловидных | А | 1 | 55,0 | По ГОСТ 473.2 | |
| цилиндрических | А | 1 | Не нормируется, определяется для накопления данных | ||
| 4. | Термическая стойкость, количество теплосмен, не менее | А | 1 | 8 | По ГОСТ 473.5 |
| 2 | 7 | ||||
| Б | - | 2 | |||
| 5. | Предел прочности при сжатии, седловидных насадок, МПа (кгс/см2), не менее | А | 1 | 115 (1150) | По ГОСТ 473.6 |
| (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 15.02.1990 № 224) Примечание. Норма по показателю «Кислотостойкость» насадок класса А марки 1 до 01.07.93 — не менее 98,7%. | |||||
| (примечание введено Изменением № 1, утв. Постановлением Госстандарта СССР от 15.02.1990 № 224) | |||||
1.2.3. По показателям внешнего вида насадки должны соответствовать требованиям, указанным в табл. 6.
1.2.4. Объемная масса, удельная поверхность и свободный объем насадок всех типов приведены в приложениях 1 и 2.
1.3 Маркировка
1.3.1. Маркировка продукции должна быть четкой, производиться штамповкой или типографским способом на этикетке или ярлыке.
На этикетке или ярлыке должны быть указаны:
наименование и товарный знак предприятия-изготовителя;
количество изделий в упаковке;
1.3.2. Этикетка или ярлык должны быть прочно прикреплены к упаковке или вложены в нее.
1.4 Упаковка
1.4.1. Насадки размером менее 80 мм упаковывают насыпью в тканевые мешки по ГОСТ 19317, полиэтиленовые мешки по ГОСТ 17811, бумажные четырехслойные мешки марки НМ по ГОСТ 2226, деревянные ящики типа I-I по ГОСТ 10198 и типа II-I по ГОСТ 2991, ящичные поддоны по ГОСТ 9570. Горловина мешков должна быть зашита машинным способом или перевязана шпагатом по ГОСТ 16266 (кроме бумажного), обеспечивающим сохранность упаковки.
Насадки размером 80 мм и более укладывают рядами на торец в деревянные ящики типа I-I по ГОСТ 10198 и типа V-I по ГОСТ 2991, в ящичные поддоны по ГОСТ 9570 или в универсальные контейнеры по ГОСТ 15102, ГОСТ 20435 и ГОСТ 22225.
Насадки диаметром менее 80 мм загружают в универсальные контейнеры, упакованными в тару (мешки, деревянные ящики).
1.4.2. Упаковка изделий, предназначенных для районов Крайнего Севера, должна соответствовать требованиям ГОСТ 15846.
2.1. Насадки принимают партиями. Партией считают насадки одного класса, марки и формы в количестве, не более:
для цилиндрических насадок диаметром 15 — 35 мм — суточной выработки;
« » « диаметром 50 мм и более — 25 т;»
2.2 Каждая партия изделий должна сопровождаться документом о качестве, который должен содержать:
2.3. Приемо-сдаточные испытания проводят по показателям и в объеме, указанным в табл. 7.
| Наименование показателя | Объем выборки, шт. |
|---|---|
| Внешний вид | 50 |
| Физико-химические и механические показатели | 15 |
| Размер и форма | 20 |
Примечание. Образцы для контроля физико-химических и механических показателей, размера и формы отбирают из числа прошедших контроль по показателям внешнего вида.
2.4. При получении неудовлетворительных результатов по показателям внешнего вида и размерам более чем на 5% изделий проводят повторные испытания на удвоенном объеме выборки, взятой от той же партии.
Результаты повторных испытаний распространяются на всю партию.
2.5. При получении неудовлетворительных результатов испытаний хотя бы по одному физико-химическому и механическому показателю по нему проводят повторные испытания на удвоенной выборке, взятой от той же партии.
Результаты повторных испытаний распространяются на всю партию.
3.1. Для проведения физико-химических и механических испытаний по ГОСТ 473.1 — ГОСТ 473.6 отбирают образцы:
3.2 Определение размеров
3.2.1. Размеры насадок измеряют с помощью штангенциркуля по ГОСТ 166, угольника по ГОСТ 3749, щупа по ТУ 2-034-225 и шаблона.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 15.02.1990 № 224)
Диаметр цилиндрических насадок определяют штангенциркулем в двух противоположных местах изделия.
Высоту и толщину стенки измеряют штангенциркулем по наружной поверхности насадки не менее чем в двух точках с погрешностью +/- 0,1 мм.
За результат измерения принимают среднее арифметическое результатов двух измерений. Допускается использовать нестандартизированные средства измерений, аттестацию которых следует проводить в установленном порядке.
3.2.2 Определение перпендикулярности плоскости торцов
Допуск перпендикулярности плоскости торцов цилиндрических насадок к их осям (п. 1.1.5) определяют измерением наибольшего зазора между стороной угольника и торцом насадки с помощью щупа.
3.2.3 Определение допуска неплоскостности (угла среза)
Угол между плоскостями среза седловидной насадки не должен превышать (180 +/- 15)°.
3.3. Предел прочности при сжатии насадок определяют по ГОСТ 473.6. Испытание седловидных насадок проводят на образцах, цилиндрических — на целых изделиях.
3.4 Дефекты внешнего вида определяют визуальным осмотром, при этом:
-
видимые посечки измеряют штангенциркулем по ГОСТ 166 и щупом по ТУ 2-034-225;
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 15.02.1990 № 224) -
отбитость ребер и заусенцы измеряют штангенциркулем по ГОСТ 166 по наибольшей длине отбитости ребра или заусенца;
-
глубину отбитости ребер и вмятин на насадках измеряют штангенциркулем по ГОСТ 166 на поверхности насадки по максимальному перпендикуляру к ребру насадки, длину отбитости измеряют металлической линейкой по ГОСТ 427 по высоте изделия;
-
величину выплавок, выгорок, мушек, пузырей измеряют штангенциркулем по ГОСТ 166 по наибольшей длине диаметра;
-
налипы измеряют штангенциркулем по ГОСТ 166 по наибольшей длине дефекта.
4.1 Транспортирование
4.1.1. Насадки транспортируют транспортом всех видов в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.
(п. 4.1.1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 15.02.1990 № 224)
4.1.2. Насадки для районов Крайнего Севера транспортируют в деревянных ящиках типа I-I по ГОСТ 10198 или в транспортных пакетах, сформированных из ящиков типа II-I по ГОСТ 2991 на плоских поддонах по ГОСТ 9078.
Технические требования к пакетам — по ГОСТ 26663.
4.1.3. Требования к транспортированию насадок пакетами — по ГОСТ 21929, основные параметры и размеры пакетов должны соответствовать ГОСТ 24597 и ГОСТ 26663.
4.1.4. Размещение и крепление грузов в железнодорожных вагонах должно производиться в соответствии с техническими условиями размещения и крепления грузов в крытых вагонах, утвержденными МПС СССР.
4.1.5. Транспортная маркировка грузов — по ГОСТ 14192. На каждое грузовое место должен быть нанесен манипуляционный знак «Осторожно, хрупкое!». На бумажные и тканевые мешки дополнительно наносят знак «Боится сырости».
4.1.6. Погрузочно-разгрузочные работы должны выполняться в соответствии с требованиями ГОСТ 12.3.009.
4.2 Хранение
4.2.1. Насадки должны храниться раздельно по классам, маркам и размерам в закрытых складских помещениях или на площадках под навесом.
4.2.2. Допускается хранить насадки на открытых площадках упакованными в полиэтиленовые мешки не более 3 месяцев.
5.1. Изготовитель гарантирует соответствие насадок требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.
Физические показатели седловидных насадок
