ГОСТ 20435-75. Межгосударственный стандарт. Контейнер универсальный металлический закрытый номинальной массой брутто 3,0 т. Технические условия
(утв. Постановлением Госстандарта СССР от 24.01.1975 № 157)
(ред. от 01.02.1989)
Совета Министров СССР от 24 января 1975 г. № 157
КОНТЕЙНЕР УНИВЕРСАЛЬНЫЙ МЕТАЛЛИЧЕСКИЙ ЗАКРЫТЫЙ НОМИНАЛЬНОЙ МАССОЙ БРУТТО 3,0 т
Дата введения 1 января 1976 года
Постановлением Государственного комитета стандартов Совета Министров СССР от 24 января 1975 г. № 157 дата введения установлена 01.01.1976.
Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12 — 94).
Взамен ГОСТ 6576-53 и ГОСТ 6575-57.
Издание (ноябрь 2004 г.) с Изменениями № 1, 2, 3, 4, утвержденными в ноябре 1977 г., декабре 1980 г., феврале 1985 г., феврале 1989 г. (ИУС 12-77, 2-81, 5-85, 5-89).
Настоящий стандарт распространяется на универсальные унифицированные металлические закрытые контейнеры типоразмеров УУК-3, УУК-3(5), УУКП-3(5) по ГОСТ 18477-79, предназначенные для перевозки штучных грузов в таре, без тары и в облегченной упаковке железнодорожным, автомобильным и водным транспортом.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Основные параметры и размеры контейнера — по ГОСТ 18477-79.
Собственная масса контейнера высотой 2400 мм должна быть не более 550 кг, а высотой 2591 мм — не более 570 кг.
(Измененная редакция, Изм. № 4).
1.2 Размеры и расположение рымных узлов — по ГОСТ 18579-79.
(Измененная редакция, Изм. № 3).
2.1. Контейнер изготовляют в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
(Измененная редакция, Изм. № 3).
2.2. Общие технические требования, включая требования к окраске и к усилению крыши в зоне примыкания ее к рымным узлам, — по ГОСТ 20259-80, требования к рымным узлам — по ГОСТ 18579-79.
(Измененная редакция, Изм. № 4).

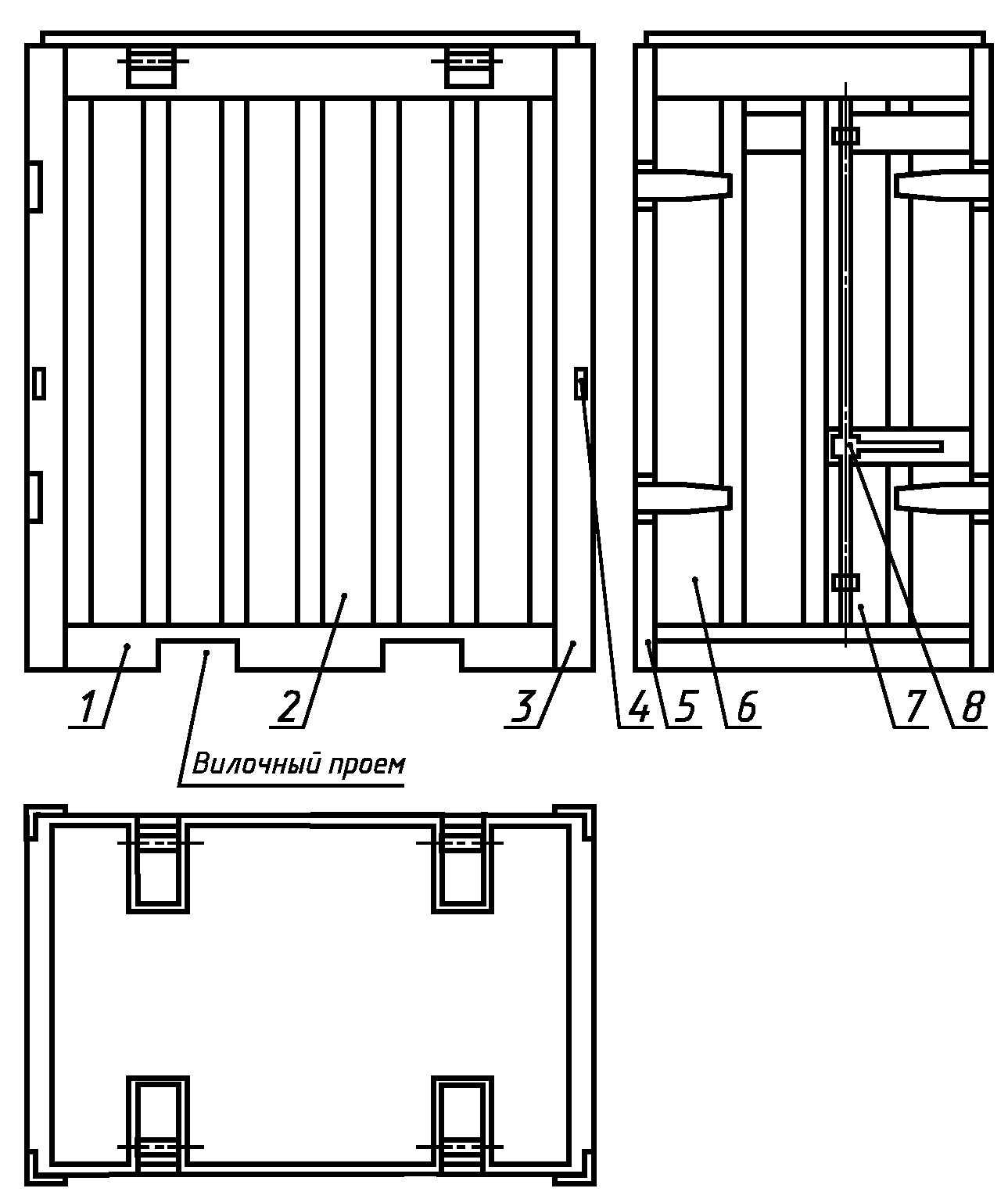

2.3. Контейнер должен состоять из следующих элементов: двух боковых стенок в сборе с рымными узлами, торцовой стенки, дверной рамы, двух створок с запорным устройством, настила пола, поперечных балок верхней и нижней рам и обшивки крыши. Компоновка основных элементов конструкции должна соответствовать чертежу.
1 — основание (нижняя рама); 2 — боковая стенка; 3 — торцовая стенка; 4 — устройство для крепления контейнера на подвижном составе; 5 — дверная рама; 6 — левая створка двери; 7 — правая створка двери; 8 — запорное устройство
Примечание. Чертеж не определяет конструкции контейнера. Основание может быть образовано при сборке контейнера.
Допускается изготовление контейнера из других укрупненных элементов, обеспечивающих поточность сборки с применением полуавтоматической (автоматической) сварки.
(Измененная редакция, Изм. № 3).
2.4. Несущие элементы конструкции контейнера, кроме рымных узлов, следует изготовлять из стали марок ВСт3сп2, ВСт3пс2 или ВСт3Гпс2 по ГОСТ 380-94 или из стали других марок, не уступающей по своим характеристикам стали указанных марок. Рымные узлы — по ГОСТ 18579-79.
2.5. Несущие элементы конструкции контейнера, кроме рымных узлов, должны быть изготовлены из холодногнутых профилей. При этом балки нижней и верхней рам, боковых и торцевых стенок должны быть выполнены из швеллера 160 x 50 x 3 мм по ГОСТ 8278-83, нижние балки дверной рамы — из специального швеллера 120 x 160 x 103 x 84 x 3 мм по техническим условиям на профили, стенки — из гофрированного листа толщиной 1,5 мм (высота трапециевидных гофров — 31,5 мм, шаг между ними — 300 мм) и угловые стойки — из специального корытного профиля 110 x 45 x 30 x 25 x 3 мм по техническим условиям на профили.
2.4, 2.5. (Измененная редакция, Изм. № 3, 4).
2.6. Каркас дверных створок должен быть изготовлен из неравнополочного швеллера 50 x 68 x 42 x 3 мм по техническим условиям на профили.
Примечание. Допускается замена сечений холодногнутых профилей, указанных в пп. 2.5 и 2.6, другими при условии, что качественные показатели контейнера, включая прочность и жесткость конструкции, не будут ухудшены, что должно подтвердиться результатами типовых испытаний по ГОСТ 20260-80.
(Измененная редакция, Изм. № 1, 4).
2.7. Петли створок дверей должны быть литой или штампованной конструкции.
По согласованию с МПС допускается петли выполнять сварной конструкции из листа толщиной 5 мм по ГОСТ 19903-74.
(Измененная редакция, Изм. № 2, 3).
2.8. Запорные устройства контейнера должны изготовляться в соответствии с требованиями ГОСТ 20259-80 и с применением унифицированных для среднетоннажных контейнеров деталей (штанг, кронштейнов, кулачков, рукояток, пломбировочных скоб). Штанги запорных устройств контейнеров разных типоразмеров могут отличаться между собой только по высоте. Кронштейны и кулачки могут быть литыми или штампованными.
2.9. Пол контейнера должен изготовляться из досок толщиной 35 мм по ГОСТ 8486-86 или из фанеры толщиной не менее 20 мм марок ФП-1 и ФО-1, предназначенной для авто-, вагоно-, контейнеростроения, по техническим условиям на фанеру. Требования к древесине — по ГОСТ 20259-80.
Допускается по разрешению МПС применение досок толщиной 28 мм при обеспечении изготовителем контейнеров сплошной проверки досок на соответствие ГОСТ 20259-80 и ГОСТ 8486-86.
Для обеспечения водонепроницаемости дощатого пола доски его или собираемые из них щиты должны плотно стыковаться между собой в четверть, окрашиваться с обеих сторон (при антисептировании — только снаружи) и укладываться на металлические элементы основания без сквозных щелей по всему периметру.
2.8, 2.9. (Измененная редакция, Изм. № 4).
2.10. Кровля крыши должна быть изготовлена из тонколистовой прокатной стали толщиной листа 1,5 мм по ГОСТ 19903-74 и ГОСТ 19904-90.
2.11. Кровлю крыши, обшивку стенок и створок двери допускается изготовлять составными. Листы кровли должны стыковаться на несущих элементах конструкции. Сварные швы должны быть ровными, плотными, без шлаковых включений и выполнены преимущественно полуавтоматической, автоматической (в среде углекислого газа) или контактной сваркой. Допускается применение ручной дуговой сварки по ГОСТ 5264-80 электродами марки Э-42 по ГОСТ 9467-75.
2.10, 2.11. (Измененная редакция, Изм. № 3).
2.12. Требования безопасности, маркировки, транспортирование и хранение контейнеров — по ГОСТ 20259-80.
2.13. Требования надежности, правила приемки и методы испытаний — по ГОСТ 20260-80.
2.14 Маркировочный номер — по ГОСТ 22377-77.
2.15. Срок службы и гарантийный срок эксплуатации контейнеров — по ГОСТ 20259-80, срок службы до капитального ремонта — 6 лет.
2.14, 2.15. (Введены дополнительно, Изм. № 4).
