ГОСТ 11532-93. Межгосударственный стандарт. Гайки для болтов рельсовых стыков железнодорожного пути. Технические условия

(введен в действие Постановлением Госстандарта России от 02.06.1994 № 160)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 11532-93"]:::rst
  click n0 "https://bukva.ai/docs/standart-gost-11532-93" "ГОСТ 11532-93. Межгосударственный стандарт. Гайки для болтов рельсовых стыков железнодорожного пути. Технические условия (введен в действие Постановлением Госстандарта России от 02"
  n1["ГОСТ 11532-2014"]:::doc
  click n1 "https://bukva.ai/docs/gost-11532-2014" "ГОСТ 11532-2014. Межгосударственный стандарт. Гайки для болтов рельсовых стыков. Технические условия (введен в действие Приказом Росстандарта от 17.02.2015 N 85-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

метрологии и сертификации

Nats for rail joints. Specifications

Группа Д55

ОКП 12 9600

Дата введения 1 января 1995 года

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 11532-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

ИНФОРМАЦИОННЫЕ ДАННЫЕ

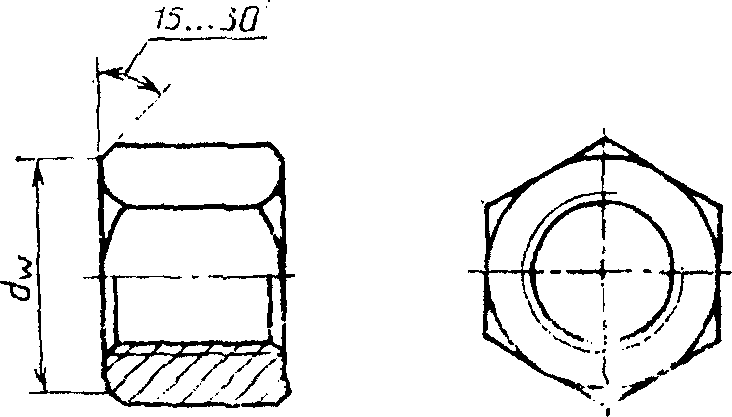

1.1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

Исполнение 2 (класс точности B)

Таблица

мм

Примеры условного обозначения

Гайка исполнения 1, класса точности C, диаметром резьбы d = 24 мм, с крупным шагом резьбы, с полем допуска 7H, класса прочности 5:

Гайка CМ24 — 7H.5 ГОСТ 11532-93

То же, исполнения 2, класса точности B:

Гайка B2М24 — 7H.5 ГОСТ 11532-93

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Гайка должна изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ 1759.0.

2.2. Механические свойства гаек должны соответствовать классу прочности 5 или 8 по ГОСТ 1759.5.

2.3 Резьба — по ГОСТ 24705.

2.4 Поле допуска 7H — по ГОСТ 16093, допускается поле допуска 7G.

2.5. В гайках исполнения 1 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более 3 мм.

2.6. Допускается изготовление гаек исполнения 2 без фаски под углом 30° на одном из ее торцов, а также с венчиком с одного торца толщиной не более 3 мм.

2.7. Допуск отклонений формы и расположения поверхностей — по ГОСТ 1759.

2.8 Допускаемые дефекты поверхности — по ГОСТ 1759.3.

2.9 Масса гаек указана в приложении.

2.10. На одной из опорных поверхностей гаек класса прочности 8 должна наноситься буква — «П».

2.11 Упаковка гаек и маркировка тары — по ГОСТ 18160.

3. ПРИЕМКА

3.1. Правила приемки — по ГОСТ 17769 для изделий классов точности B и C.

3.2. Испытание механических свойств гаек должно проводиться по требованию потребителя по ГОСТ 1759.6.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Контроль внешнего вида гаек должен производиться без применения увеличительных приборов.

4.2 Методы контроля размеров — по ГОСТ 1759.1.

4.3 Контроль дефектов поверхности — по ГОСТ 1759.3.

5. ТРАНСПОРТИРОВАНИЕ

Транспортировать гайки следует совместно с болтами — по ГОСТ 11530 любым видом транспорта, кроме железнодорожных платформ.

ПРИЛОЖЕНИЕ Справочное

ТЕОРЕТИЧЕСКАЯ МАССА 1000 ГАЕК ДЛЯ БОЛТОВ, кг

Примечания:

1. Масса гаек определена, исходя из номинальных размеров и плотности стали 7850 кг/м3.

2. В случае, когда возможно применение гаек как исполнения 1, так и исполнения 2, в конструкторской документации должна указываться масса гаек исполнения 2.
