ГОСТ 10887-75. Государственный стандарт Союза ССР. Жидкости кремнийорганические демпфирующие 132-30. Технические условия

Государственный комитет СССР по стандартам · № ГОСТ 10887-75Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 07.07.1975 № 2091)

(ред. от 25.02.1999)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11 — 12, 1994). Изменение № 4 введено в действие Постановлением Госстандарта России от 25.02.1999 № 48 с 1 июля 1999 года. Взамен ГОСТ 10887-64.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 7 июля 1975 г. № 2091

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЖИДКОСТИ КРЕМНИЙОРГАНИЧЕСКИЕ ДЕМПФИРУЮЩИЕ 132-30

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Silicone damping fluids 132-30. Specifications

ГОСТ 10887-75

Группа Л93

ОКП 22 2911

Срок действия с 1 июля 1976 года до 1 июля 1996 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности СССР

РАЗРАБОТЧИКИ

Е.А. Чернышов, К.П. Гриневич, М.М. Зубова, Н.Г. Меркулова, И.П. Романова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 07.07.75 № 2091

3. ВЗАМЕН ГОСТ 10887-64

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 33-82 1.2, 3.5
ГОСТ 4204-77	3.4.2
ГОСТ 4333-87	1.2, 3.6
ГОСТ 6128-81	4.1
ГОСТ 14192-77	4.2
ГОСТ 18573-86	4.1
ГОСТ 20292-74	3.4.2
ГОСТ 20841.1-75	1.2
ГОСТ 20841.2-75	1.2, 3.3
ГОСТ 20841.4-75	1.2
ГОСТ 20841.5-75	1.2, 3.2
ГОСТ 20882-75	4.1
ГОСТ 21650-76 4.4
ГОСТ 26663-85	4.4
	5. Срок действия продлен до 01.07.96 Постановлением Госстандарта № 2838 от 15.11.90
6. ПЕРЕИЗДАНИЕ (август 1992 г.) с Изменениями № 1, 2, 3, утвержденными в сентябре 1980 г., сентябре 1985 г., июне 1990 г. (ИУС 10-80, 10-85, 2-91)

Настоящий стандарт распространяется на кремнийорганические демпфирующие жидкости 132-30, представляющие собой смеси полиэтилсилоксанов.

Демпфирующие жидкости предназначены для демпфирования в изделиях приборостроения и могут быть использованы в интервале температур от минус 60 до плюс 100 °C.

Обязательные требования к демпфирующим жидкостям, обеспечивающие их безопасность для жизни, здоровья и имущества населения, охрану окружающей среды, изложены в табл. 1 и разд. 3.

1. ТИПЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. В зависимости от вязкости демпфирующие жидкости 132-30 выпускают девяти типов: I; II; III; IV; V; VI; VII; VIII; IX.

1.2. По физико-химическим показателям демпфирующие жидкости 132-30 должны соответствовать требованиям и нормам, указанным в табл. 1.

Таблица 1

Наименование показателей	Нормы для типов									Методы испытаний
	I	II	III	IV	V	VI	VII	VIII	IX
	22 2911 0101	22 2911 0102	22 2911 0103	22 2911 0104	22 2911 0105	22 2911 0106	22 2911 0107	22 2911 0108	22 2911 0109
1. Внешний вид	Прозрачная жидкость от бесцветного до светло-желтого цвета									По ГОСТ 20841.1-75 и по п. 3.2а настоящего стандарта
(в ред. Изменения № 4, введенного в действие Постановлением Госстандарта России от 25.02.1999 № 48) 2. Механические примеси
Отсутствие	По ГОСТ 20841.1-75 и по п. 3.2а настоящего стандарта									(в ред. Изменения № 4, введенного в действие Постановлением Госстандарта России от 25.02.1999 № 48)
3. Кинематическая вязкость при 20 °C, мм2/с (сСт) 10 (10)
20 (20) 65 (65) 100 (100)
200 (200)	250 (250)	350 (350)	500 (500)	1000 (1000)	По ГОСТ 33-82 и п. 3.5 настоящего стандарта	(в ред. Изменения № 4, введенного в действие Постановлением Госстандарта России от 25.02.1999 № 48)	4. Температура вспышки, определяемая в открытом тигле, °C, не ниже	110	110	150
170 250
250	250	250	250	По ГОСТ 4333-87 и п. 3.6 настоящего стандарта	5. Массовая доля этоксильных групп, %, не выше	0,35	0,35	0,35	0,35	0,35
0,35	0,35	0,35	0,35	По ГОСТ 20841.5-75 и по п. 3.2 настоящего стандарта	6. Массовая доля кремния, %	24 — 28	25 — 28	26 — 28	26 — 28	26 — 28
26 — 28	27 — 29	27 — 29	27 — 35	По ГОСТ 20841.2-75 и по п. 3.3 настоящего стандарта	7. Реакция среды	6 — 7	6 — 7	6 — 7	6 — 7	6 — 7
6 — 7	6 — 7	6 — 7	6 — 7	По ГОСТ 20841.4-75, разд. 3	(в ред. Изменения № 4, введенного в действие Постановлением Госстандарта России от 25.02.1999 № 48)	8. Массовая доля воды, %, не более	0,01	0,01	0,01	0,01
0,01 0,01
0,01	0,01	0,01	По п. 3.4 настоящего стандарта		Примечание. Допускаемые отклонения вязкости для каждого типа жидкости +/- 10% от указанной.		(Измененная редакция, Изм. № 1, 2, 3).		2. ПРАВИЛА ПРИЕМКИ

2.1. Демпфирующие жидкости принимают партиями. Партией считают любое количество жидкости, однородное по показателям качества, сопровождаемое одним документом о качестве.

Документ о качестве должен содержать:

наименование предприятия-изготовителя и (или) его товарный знак;

наименование продукта;

массу брутто и нетто;

номер партии;

дату изготовления;

результаты проведенных испытаний или подтверждение о соответствии качества продукта требованиям настоящего стандарта;

обозначение настоящего стандарта.

2.2. Для проверки качества от партии отбирают 10% упаковочных единиц, но не менее чем три при партиях 30 и менее упаковочных единиц.

2.3. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей должны проводиться по всем показателям повторные испытания пробы, взятой от удвоенного количества упаковочных единиц той же партии.

Результаты повторных испытаний распространяются на всю партию.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1 Отбор проб

3.1.1. Перед отбором проб демпфирующую жидкость тщательно перемешивают. Точечные пробы отбирают сухой чистой стеклянной трубкой с оттянутым концом, погружая ее до дна тары.

3.1.2. Точечные пробы соединяют вместе, тщательно перемешивают и сокращают. Среднюю пробу массой не менее 0,5 кг помещают в чистую сухую стеклянную банку с герметично закрывающейся пробкой. К банке прикрепляют ярлык с обозначением: наименования продукта, номера партии, даты отбора пробы.

Перед каждым испытанием среднюю пробу перемешивают.

3.2а. Внешний вид и механические примеси определяют по ГОСТ 20841.1-75, при этом время выдержки продукта в цилиндре 5 мин.

3.2. Массовую долю этоксильных групп определяют по ГОСТ 20841.5-75. Масса навески испытуемой жидкости 0,10 — 0,15 г.

При расчете содержания этоксильных групп «К» принимают равным 0,00015.

3.3. Массовую долю кремния определяют по ГОСТ 20841.2-75. Масса навески испытуемой жидкости около 0,5 г. Объем олеума 1,5 см3.

При отсутствии азотной кислоты приливают 4 см3 олеума и выдерживают в течение 1 ч.

3.1.2 — 3.3. (Измененная редакция, Изм. № 2).

3.4 Определение массовой доли воды

3.4.1. Сущность метода заключается во взаимодействии гидрида кальция с водой, содержащейся в жидкости, с последующим замером выделившегося при этом водорода.

3.4.2 Приборы и реактивы

Прибор для определения массовой доли воды (черт. 1), включающий бюретку 1-3-2-25-0,05 по ГОСТ 29251-91.

Термометр ртутный стеклянный по ГОСТ 28498-90 с пределами измерения от 0 до 50 °C и ценой деления 0,5 °C.

Барометр-анероид.

Кислота серная по ГОСТ 4204-77.

Кальция гидрид.

Смазка вакуумная.

Весы лабораторные общего назначения 2-го и 4-го классов точности по ГОСТ 24104-88 с наибольшим пределом взвешивания 200 и 500 г соответственно.

3.4.3 Подготовка к испытанию

Газовую бюретку и уравнительную склянку (черт. 1) наполняют дистиллированной водой, склянку Дрекселя (черт. 2) - серной кислотой в таком количестве, чтобы конец полого шарика был погружен в кислоту в склянке на 4 — 5 мм. Краны смазывают вакуумной смазкой.

Серную кислоту в склянке меняют через 20 определений, но не реже, чем через 15 сут.

Прибор в собранном виде проверяют на герметичность следующим образом. Трехходовой кран бюретки устанавливают в положение, при котором бюретка сообщается с реакционной колбой (черт. 3) и атмосферой. Движением уравнительной склянки устанавливают уровень воды в бюретке на нулевое деление.

Поворотом трехходового крана на 90° прибор отключают от атмосферы, опускают уравнительную склянку до низа бюретки и выдерживают в этом положении 5 мин. Затем поднятием уравнительной склянки уравнивают водные мениски в бюретке и в склянке.

Если уровень воды в бюретке установится на нулевое деление, то прибор считается герметичным.

3.4.4 Проведение испытания

Помещение, в котором проводится испытание, должно быть термостатировано. Колебание температуры в процессе одного испытания не должно превышать 0,5 °C.

Во время испытания отмечают барометрическое давление и температуру.

100 г испытуемой жидкости взвешивают в предварительно взвешенной колбе. Результаты всех взвешиваний в граммах записывают с точностью до первого десятичного знака.

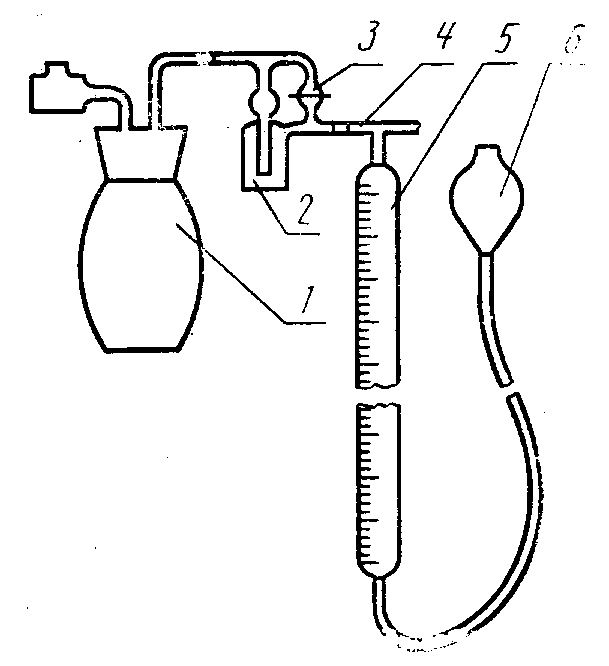

Прибор для определения массовой доли воды

3. Методы испытаний

1 — реакционная колба с отводом для гидрида кальция; 2 — склянка Дрекселя; 3 — одноходовой кран; 4 — трехходовой кран; 5 — бюретка; 6 — уравнительная склянка

Черт. 1

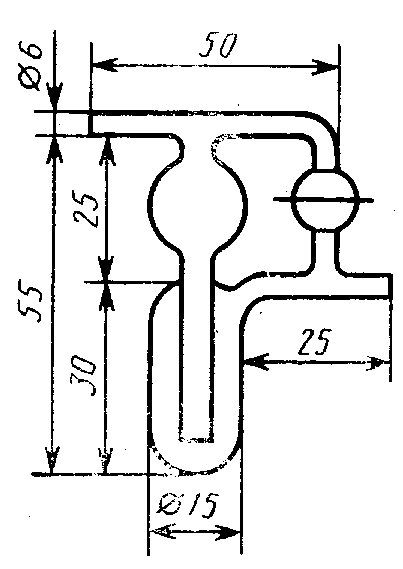

Склянка Дрекселя с краном

3. Методы испытаний

Черт. 2

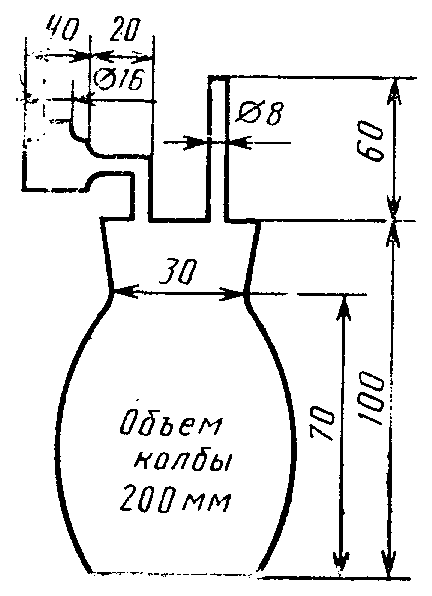

Реакционная колба

3. Методы испытаний

Черт. 3

В боковой отросток колбы помещают около 1 г измельченного в порошок гидрида кальция. Затем реакционную колбу присоединяют к прибору (черт. 1) и устанавливают уровень раствора в бюретке на нулевое деление, как описано выше. Реакционную колбу поворачивают так, чтобы гидрид кальция из бокового отростка попал в жидкость, и тщательно перемешивают содержимое колбы.

Выделившийся водород собирают в бюретку, постепенно опуская уравнительную склянку. Через каждые 10 — 15 мин колбу встряхивают. Наблюдают за уровнем воды в бюретке при совпадении менисков воды в уравнительной склянке и бюретке. Отсчет проводят через 5 мин после встряхивания.

Определение считают законченным, если результаты двух отсчетов, сделанных через 15 мин, совпадают.

Продолжительность испытания с момента высыпания гидрида кальция в жидкость до последнего отсчета должна быть не менее 60 мин.

3.4.5 Обработка результатов

Массовую долю воды (X) в процентах вычисляют по формуле

X = \frac{V \cdot 273 \cdot (P - p) \cdot 0,000804 \cdot 100}{760 \cdot (273 + t) \cdot m} ,

где V — объем водорода, выделившегося при испытании, см3;

P — барометрическое давление, Па (мм рт. ст.);

p — давление паров воды при температуре испытания, Па (мм рт. ст.);

0,000804 — масса воды, соответствующая 1 см3 выделившегося водорода, приведенного к температуре 0 °C и барометрическому давлению 101325 Па (760 мм рт. ст.), г;

t — температура испытания, °C;

m — масса навески испытуемой жидкости, г.

За результат испытания принимают среднее арифметическое значение результатов двух параллельных определений, абсолютное расхождение между которыми не превышает допускаемое расхождение, равное 0,001%.

Допускаемая абсолютная суммарная погрешность результата испытания +/- 0,001% при доверительной вероятности P = 0,95.

(Измененная редакция, Изм. № 3).

3.5 Определение кинематической вязкости

Кинематическую вязкость определяют по ГОСТ 33-82, при этом допускается использовать термостатирующие устройства, термостаты и термометры, обеспечивающие температуру плюс 20 °C с погрешностью не более 0,25 °C. Допускаемые расхождения между параллельными определениями не должны превышать величин, указанных в табл. 2.

Таблица 2

Температура измерения вязкости, °C	Допускаемые расхождения от среднего арифметического сравниваемых результатов, %, для вискозиметров типа
Температура измерения вязкости, °C	ВПЖ-1	ВПЖ-2, ВПЖ-4 (Пинкевича)	ВЖН и ВПЖМ
+20	+/- 1,0	+/- 1,2	+/- 1,5

(Введен дополнительно, Изм. № 2).

3.6. Температуру вспышки определяют по ГОСТ 4333-87 (метод Б), при этом допускается использование металлической пластины диаметром 130 +/- 5 мм с выемкой для тигля.

(Введен дополнительно, Изм. № 3).

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Демпфирующие жидкости 132-30 упаковывают в чистые сухие герметично закрывающиеся бидоны из белой жести вместимостью 18 и 20 дм3 и банки из белой жести по ГОСТ 6128-81 вместимостью до 1 дм3 или стеклянные бутыли вместимостью до 10 дм3.

Вкладыш заливного отверстия или крышку бидона и банки опаивают, горловину бутыли обертывают водонепроницаемой пленкой и обвязывают кордовым шнуром.

Бидоны, банки и бутыли помещают в деревянные ящики по ГОСТ 18573-86 типов V-I (N 1-2), II-I (N 2-1), VI (N 2-2).

Бутыли с жидкостями должны быть опломбированы пломбой технического контроля предприятия-изготовителя.

4.2. Транспортная маркировка — по ГОСТ 14192-96 с нанесением манипуляционных знаков: на бидоны и банки «Верх», на бутыли «Верх» и «Хрупкое. Осторожно».

На потребительскую тару прикрепляют ярлык с обозначениями:

наименования продукта;

даты изготовления;

номера партии;

обозначения настоящего стандарта.

На транспортную тару прикрепляют ярлык с теми же обозначениями и указанием наименования предприятия-изготовителя и (или) его товарного знака, массы брутто и нетто и количества упаковочных единиц в партии.

4.1; 4.2. (Измененная редакция, Изм. № 2, 3).

4.3. Исключен с 1 июля 1999 года. - Изменение № 4, введенное в действие Постановлением Госстандарта России от 25.02.1999 № 48.

4.4. Демпфирующие жидкости 132-30 транспортируют в пакетированном виде мелкими отправками в крытых транспортных средствах всеми видами транспорта, кроме авиационного, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Формирование пакетов — по ГОСТ 26663-85.

4.5. Демпфирующие жидкости 132-30 хранят в упаковке изготовителя в закрытых складских помещениях, оборудованных средствами пожаротушения.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие демпфирующих жидкостей 132-30 требованиям настоящего стандарта при соблюдении условий хранения и транспортирования.

5.2. Гарантийный срок хранения демпфирующих жидкостей — пять лет со дня изготовления.

Разд. 5. (Измененная редакция, Изм. № 2).

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

(раздел 6 в ред. Изменения № 4, введенного в действие Постановлением Госстандарта России от 25.02.1999 № 48)

6.1. Демпфирующие жидкости 132-30 при нормальной температуре химически инертны. По степени воздействия на организм относятся к малоопасным веществам (4-й класс опасности по ГОСТ 12.1.007-76).

Не оказывают раздражающего действия на кожу и слизистые оболочки.

6.2 Демпфирующие жидкости — горючие вещества, взрывобезопасны.

Средства пожаротушения: песок, кошма, огнетушители (пенные и углекислотные).

При работе с демпфирующими жидкостями не допускается применять открытый огонь.

6.3. Демпфирующие жидкости в присутствии других веществ не образуют токсичных соединений в сточных водах и воздушной среде.

6.4. При производстве и применении демпфирующих жидкостей должны соблюдаться санитарные правила организации технологических процессов и гигиенических требований к производственному оборудованию, утвержденные органами здравоохранения.

6.5. Все работы, связанные с производством и применением демпфирующих жидкостей, должны проводиться в помещениях, оборудованных механической приточно-вытяжной вентиляцией. На рабочих местах, местах отбора проб, фасовки должна быть предусмотрена местная вытяжная вентиляция.

6.6. Средства индивидуальной защиты: халаты по ГОСТ 12.4.131-83, ГОСТ 12.4.132-83 или костюмы по ГОСТ 27574-87, ГОСТ 27575-87, резиновые перчатки, защитные очки по ГОСТ 12.4.013-85 <*>.

<*> На территории РФ действует ГОСТ Р 12.4.013-97.
