Утвержден Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2017 г. № 2848

ИНФОРМАЦИОННО-ТЕХНИЧЕСКИЙ СПРАВОЧНИК ПО НАИЛУЧШИМ ДОСТУПНЫМ ТЕХНОЛОГИЯМ

ПРОИЗВОДСТВО ПРОДУКЦИИ ТОНКОГО ОРГАНИЧЕСКОГО СИНТЕЗА

Manufacture of organic fine chemicals

ИТС 31-2017

Дата введения 1 июля 2018 года

Введение

Настоящий информационно-технический справочник по наилучшим доступным технологиям «Производство продукции тонкого органического синтеза» (далее — справочник НДТ) разработан на основе анализа технологических, технических и управленческих решений, применяемых для обеспечения высокой ресурсоэффективности и экологической результативности в области получения продуктов тонкого органического синтеза.

С 1 января 2015 вступил в действие Федеральный закон от 21 июля 2014 г. № 219-ФЗ «О внесении изменений в Федеральный закон „Об охране окружающей среды“ и отдельные законодательные акты Российской Федерации» [1]. Закон был разработан с целью совершенствования правового регулирования экологического нормирования в области охраны окружающей среды и введения мер экономического стимулирования хозяйствующих субъектов для внедрения наилучших доступных технологий.

Термин «наилучшая доступная технология» (НДТ) определен в Федеральном законе [2], согласно статье 1 которого «наилучшая доступная технология — это технология производства продукции (товаров), выполнения работ, оказания услуг, определяемая на основе современных достижений науки и техники и наилучшего сочетания критериев достижения охраны окружающей среды при условии наличия технической возможности ее применения».

В соответствии с положениями Федерального закона объекты, оказывающие воздействие на окружающую среду, относятся к 4 категориям по степени оказываемого негативного воздействия, к каждой из которых будут применены различные меры государственного регулирования.

В период с 2015 по 2017 гг. согласно распоряжению Правительства Российской Федерации от 31 октября 2014 г. № 2178-р [3] должны быть разработаны информационно-технические справочники по наилучшим доступным технологиям, являющиеся документами национальной системы стандартизации Российской Федерации согласно Федеральному закону [4].

Структура настоящего справочника НДТ соответствует ГОСТ Р 56828.14-2016 [5], формат описания технологий — ГОСТ Р 56828.13-2016 [6], термины приведены в соответствии с ГОСТ Р 56828.15-2016 [7].

Предисловие

Цели, основные принципы и порядок разработки справочника НДТ установлены постановлением Правительства Российской Федерации от 23 декабря 2014 г. № 1458 «О порядке определения технологии в качестве наилучшей доступной технологии, а также разработки, актуализации и опубликования информационно-технических справочников по наилучшим доступным технологиям».

1 Статус документа

Настоящий справочник НДТ является документом по стандартизации.

2 Информация о разработчиках

Справочник НДТ разработан технической рабочей группой «Производство продукции тонкого органического синтеза» (ТРГ 31), состав которой одобрен протоколом совещания под председательством заместителя Министра промышленности и торговли Российской Федерации В.С. Осьмакова от 22 марта 2017 г. № 15-ОВ/12.

Перечень организаций, оказавших поддержку в разработке справочника НДТ, приведен в разделе «Заключительные положения и рекомендации».

Справочник НДТ представлен на утверждение Бюро наилучших доступных технологий (далее — Бюро НДТ) (www.burondt.ru).

3 Краткая характеристика

В справочнике НДТ рассматриваются НДТ, предназначенные для получения продукции тонкого органического синтеза. Справочник НДТ содержит описание применяемых при синтезе продуктов малотоннажной химии технологических процессов, оборудования, технических способов, методов, в том числе позволяющих снизить негативное воздействие на окружающую среду, повысить энергоэффективность, обеспечить ресурсосбережение. Из описанных технологических процессов, оборудования, технических способов, методов (в том числе управления) определены решения, являющиеся НДТ. Для ряда НДТ установлены соответствующие технологические показатели.

4 Взаимосвязь с международными и региональными аналогами

Справочник НДТ разработан с учетом международного аналога — справочника Европейского союза по наилучшим доступным технологиям «Производство продукции тонкого органического синтеза» (Reference Document on Best Available Techniques for the Manufacture of Organic Fine Chemicals,

http://eippcb.jrc.ec.europa.eu/reference/BREF/ofc_bref_0806.pdf), опыта создания других справочников Европейского союза по наилучшим доступным технологиям (Reference Book on Best Available Techniques, http://eippcb.jrc.ec.europa.eu/reference/BREF), информационно-технических справочников Российской Федерации:

• справочник НДТ ИТС 8-2015 «Очистка сточных вод при производстве продукции (товаров), выполнении работ и оказании услуг на крупных предприятиях»;
• справочник НДТ ИТС 9-2015 «Обезвреживание отходов термическим способом (сжигание отходов)»;
• справочник НДТ ИТС 10-2015 «Очистка сточных вод с использованием централизованных систем водоотведения поселений, городских округов».

5 Сбор данных

Информация о технологических процессах, оборудовании, технических способах, методах, применяемых при производстве продукции тонкого органического синтеза в Российской Федерации, была собрана в процессе разработки справочника в соответствии с Порядком сбора данных, необходимых для разработки информационно-технического справочника по наилучшим доступным технологиям и анализа приоритетных проблем отрасли, утвержденным приказом Росстандарта от 23 июля 2015 г. № 863.

6 Взаимосвязь с другими справочниками НДТ

Взаимосвязь настоящего справочника НДТ с другими справочниками НДТ, разрабатываемыми в соответствии с распоряжением Правительства Российской Федерации от 31 октября 2014 г. № 2178-р, приведена в разделе «Область применения».

7 Информация об утверждении, опубликовании и введении в действие

Справочник НДТ утвержден приказом Росстандарта от 15 декабря 2017 г. № 2848.

Справочник НДТ введен в действие с 1 июля 2018 г., официально опубликован в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

Область применения

Настоящий справочник НДТ распространяется на производство следующих органических веществ:

1. Моноалкилфенол.

2. \alpha - \text{Олефины} (бутен-1, гексен-1, октен, додецен-1, децен-1, тетрадецен).

3. Диизобутилалюминийгидрид (ДИБАГ).

4. Дициклопентадиен.

5. Неодеканоат неодима.

6. Оксиэтилированные алкилфенолы.

7. Очищенный гексановый растворитель.

8. Полиэтиленгликоли.

9. Пропиленгликоль.

10. Триизобутилалюминий.

11. Тримеры и тетрамеры пропилена.

12. Триэтилалюминий.

13. Этилалюминийсесквихлорид.

14. Этилцеллозольв.

15. Пара-третичный бутилфенол (ПТБФ).

16. Бутилацетат.

17. Ацетальдегид.

18. Ацетилен.

19. Винилацетат.

20. Метилацетат.

21. Метанол.

22. Бутанол.

23. Поливиниловый спирт.

24. Уксусная кислота.

25. Меламин.

26. Терефталоилхлорид.

27. Простые полиэфиры.

28. Противоизносные присадки для дизельного топлива.

29. Депрессорные присадки.

30. Хлороформ.

31. Хладоны и мономеры на их основе.

32. Синтанолы.

33. Сульфированные продукты.

34. Совместное получение полиэтиленгликолей и метоксиполиэтиленгликолей.

Настоящий справочник НДТ не распространяется на:

• производство органических веществ, основу которых составляют процессы переработки нефтяных фракций (подготовка и перегонка нефти, каталитический риформинг, каталитический крекинг, гидроочистка и другие), вошедшие в справочник НДТ ИТС 30-2017 «Переработка нефти»;
• крупнотоннажное производство веществ основного органического синтеза, вошедших в справочник НДТ ИТС 18-2016 «Производство основных органических веществ»;
• процессы (вопросы), касающиеся исключительно обеспечения промышленной безопасности или охраны труда.

Отдельные виды деятельности при производстве продукции тонкого органического синтеза (таблица 1) регулируются соответствующими справочниками НДТ.

Таблица 1

Виды деятельности и соответствующие им справочники НДТ

Раздел 1. Общая информация об отрасли по производству продукции тонкого органического синтеза

Малотоннажная химия занимает важное место в структуре мировой химической индустрии. В странах Евросоюза доля высокотехнологичной малотоннажной химической и нефтехимической продукции превышает 30% отраслевого выпуска. В Российской Федерации доля малотоннажной химии в химическом производстве в настоящее время невелика и не превышает 5%.

В промышленности малотоннажной химии в качестве сырья используются органические вещества, как правило, сложного строения, и относящиеся к продуктам основного органического и нефтехимического синтеза.

Для производств малотоннажной химии характерны многостадийность, сравнительно высокие энерго- и трудозатраты, связанные с низким съемом продукции с единицы реакционного объема аппаратов, значительные количества побочных веществ и отходов, а также определенные трудности с утилизацией или переработкой этих отходов. При расширении таких производств достаточно часто возникают проблемы, связанные с масштабным переходом.

Эффективность процессов тонкого органического синтеза повышается главным образом с помощью использования гибких блочно-модульных схем, автоматических систем управления, привлечения методов биотехнологии (для получения полупродуктов и утилизации отходов), лазерной химии и других современных методов физикохимического воздействия на химические реакции.

Основными продуктами малотоннажного органического синтеза, которые в отечественной научно-технической литературе называют еще продуктами тонкого органического синтеза, являются красители, лекарственные препараты, пестициды, текстильно-вспомогательные и душистые вещества, химикаты — добавки для полимерных материалов и смол, присадки к моторным топливам, кормовые добавки, дезинфицирующие средства, химические реактивы, селективные растворители, катализаторы, прекурсоры и т.п. Рассматривая номенклатуру малотоннажных органических веществ, следует отметить, что в ряде случаев эти продукты производятся как сырье для синтеза более сложных веществ тонкого органического синтеза, хотя одновременно могут использоваться в качестве целевых товарных продуктов.

Среди продуктов малотоннажного органического синтеза отдельно следует отметить сегмент композиционных материалов, которые используются практически во всех областях — от авиации и космоса до выпуска потребительских товаров. К сожалению, лишь по выпуску стеклопластиков наша страна занимает лидирующие позиции, а ситуация с остальными видами композитов достаточно печальна. Большие проблемы также связаны с углепластиками, хотя до распада СССР страна занимала в этой области лидирующие позиции.

Технологии получения малотоннажных органических веществ, как правило, являются сложными многостадийными процессами с использованием нетрадиционных подходов и методов, требующих иногда сложного нестандартного аппаратурного оформления. Хотя достаточно большая группа малотоннажных органических продуктов производится по простым, общеизвестным технологиям.

По принятой в настоящее время номенклатуре, к веществам малотоннажной химии отнесена большая группа сырьевых продуктов, которые являются исходными веществами для синтеза других веществ тонкого органического синтеза или используются при таких синтезах в качестве растворителей, экстрагентов и других вспомогательных веществ.

Одним из наиболее крупнотоннажных и давно используемых продуктов является ацетилен, получаемый пиролизом различных углеводородов или карбидным методом. Области применения ацетилена очень широки: он используется в производстве взрывчатых веществ (ацетилениды), для получения уксусной кислоты, этилового спирта, растворителей, пластических масс, каучука, ароматических углеводородов, а также технического углерода. Известно использование ацетилена вместе с аммиаком в ракетных двигателях.

К крупным сырьевым веществам тонкого органического синтеза относится ацетальдегид. Его глобальное производство в мире превышает 1 млн. т. Основным способом получения ацетальдегида является окисление этилена (процесс Вакера). Кроме того, ацетальдегид получают гидратацией ацетилена (реакции Кучерова) или дегидрированием этилового спирта.

Применяют уксусный альдегид для получения уксусной кислоты, бутадиена, некоторых органических веществ, альдегидных полимеров. Он — важный прекурсор к пиридиновым производным, пентаэритролу и кротональдегиду. Мочевина и ацетальдегид конденсируются, образуя смолы. Уксусный ангидрид реагирует с ацетальдегидом, давая этилидендиацетат, из которого получают винилацетат — мономер поливинилацетата.

К продуктам малотоннажной химии относятся средства защиты растений (гербициды), стимуляторы роста и т.п. Алкилфенолы, которые сами относятся к продуктам малой химии, используются в качестве сырья для производства упомянутых выше веществ.

К группе сырьевых продуктов малотоннажной химии относятся: \alpha - \text{олефины} (прекурсоры в производстве детергентов, синтетических смазок, пластификаторов), бутиловый эфир акриловой кислоты (для получения акриловых эмульсий полибутил- и полиметилакриловых), меламин (сырье для смол и дубильных веществ), пара-третичный бутилфенол (синтеза фенольных смол) и терефталоилхлорид (сырье для полиамидных волокон и полиакрилатов).

Хотя ацетон и отнесен к группе продуктов малотоннажной химии, его мировое производство составляет более 7 млн. т в год и устойчиво растет.

В промышленности ацетон получается напрямую или косвенно из пропена. Основную часть ацетона получают как сопродукт при производстве фенола кумольным методом при алкилировании бензола пропиленом. Кроме того, ацетон производят из изопропанола окислением в паровой фазе при температурах 450 °C — 650 °C на катализаторе. Еще одним способом является прямое окисление пропена в жидкой фазе в присутствии PdCl2 в среде растворов солей Pd, Cu, Fe при температуре 50 °C — 120 °C и давлении 50 — 100 атм.

Ацетон применяется как сырье для синтеза многих важных химических продуктов, таких как уксусный ангидрид, кетен, диацетоновый спирт, окись мезитила, метилизобутилкетон, метилметакрилат, дифенилпропан, изофорон, бисфенол A и т.д. Ацетон также является популярным растворителем, значительно превосходящим в плане безопасности уайт-спирит, скипидар и отчасти керосин. Он используется как растворитель в производстве лаков, взрывчатых веществ, лекарственных препаратов и т.п. Ацетон используется также при экстракции многих растительных веществ, служит сырьем для синтеза уксусного ангидрида, кетена, диацетонового спирта и многих других соединений.

Кроме ацетона, к группе специфических растворителей относятся и другие вещества тонкого органического синтеза: бутилацетат и метилацетат, спирт бутиловый, этилкарбитол и этилцеллозольв.

Винилацетат — органическое соединение класса сложных эфиров, используется в органическом синтезе для введения винильной группы и как мономер для получения поливинилацетата и сополимеров.

Технологии сегодняшнего дня требуют форсированных двигателей с большой степенью сжатия, работающих на высоких оборотах. Бензин для таких моторов должен обладать максимальным уровнем защиты от детонационного (взрывного) сгорания. Октановое число и есть тот параметр топлива, который показывает степень этой защиты.

Высокооктановые бензины производятся из низкооктановых исключительно с помощью присадок-антидетонаторов. N-метиланилин используется в производстве автомобильных бензинов с целью повышения их детонационной стойкости, а также является основным компонентом многофункциональных октаноповышающих добавок к автомобильным бензинам.

Алкилфенолы, содержащие в молекуле алкильные группы, также относятся к продуктам малотоннажной химии. Из моноалкилфенолов наибольший интерес представляет пара-третичный бутилфенол (ПТБФ), получаемый алкилированием фенола изобутиленом. При добавлении его к фенолу, подвергаемому поликонденсации с формальдегидом, получают маслорастворимые полимеры, применяемые как пленкообразующие в лакокрасочной промышленности.

По бактерицидному и дезинфицирующему действию n-трет-бутил- и n-трет-амилфенолы, а также алкилфенолы, содержащие более длинные алкильные группы, превосходят фенол, крезолы и ксиленолы. На основе алкилфенолов производят стимуляторы роста растений, гербициды (алкил- и арилфеноксиуксусные кислоты) и душистые вещества.

Продукты малотоннажной химии находят широкое применение при производстве полимеров как в качестве пластификаторов (диалкилфталат-789, диактилфталат и др.), так и в качестве сырья для производства сополимеров (\alpha - \text{олефины }) .

Развитие интенсивного животноводства требует использования высокоэффективных кормовых добавок, которые также обеспечиваются технологиями тонкого органического синтеза. К таким веществам относятся меламин и метионин, производимые на предприятиях страны.

Традиционными потребителями малотоннажных продуктов являются обогатительные фабрики и ГОКи, широко применяющие реагенты для флотации, например ксантогенат калия бутиловый, использующиеся при обогащении флотацией сульфидных руд для получении свинца из буланжерита.

Металлорганические соединения, получаемые на установках малой химии, используются в качестве высокоэффективных и селективных катализаторов. К таким соединениям относятся соединения неодима и этилалюминийсесквихлорид.

Эмульгаторы (оксиэтилированные алкилфенолы), поверхностно-активные вещества (сульфанол), загустители (поливиниловый спирт), антифризы (полиэтиленгликоль и этилцеллозольв), пироформный воспламенитель (триэтилалюминий) подтверждают тот тезис, что продукты малотоннажной химии имеют очень широкий диапазон использования в различных отраслях промышленности.

Анализ приоритетных проблем отрасли

Развитие производства малотоннажной химии в СССР во многом стимулировалось потребностями военно-промышленного комплекса (ВПК). Сначала 1980-х гг. при планировании разработок и производств данное направление было выделено в отдельный целевой блок. В стране составлялся список остродефицитных химических соединений и материалов, создать или развить производства которых требовалось в первую очередь. Выбор приоритетных химических продуктов осуществлялся на основе анализа зарубежного опыта химизации ВПК. Это позволяло своевременно корректировать упомянутый список. Новый список мог включать как новые продукты, так и продукты из предыдущих списков, производства которых нужно было расширить или развить в отношении качества.

Однако развитию малотоннажных химических производств в Российской Федерации в постсоветский период практически не уделялось внимания. В результате значительное число предприятий и производств по выпуску малотоннажной химической продукции, созданных на территории России в советский период, прекратило свое существование. Эти малотоннажные химические производства нуждались в коренной реконструкции и техперевооружении для сохранения своей конкурентоспособности, однако собственники предприятий, в том числе и крупные компании, предпочитали закрывать эти производства и направлять инвестиции в проекты по созданию предприятий крупнотоннажной химии, позволяющие реализовывать товары на внешнем рынке. В результате объем выпуска продукции малотоннажной химии в Российской Федерации упал в десятки раз, и основная часть потребностей в этой продукции стала удовлетворяться за счет импорта (по различным группам товаров малотоннажной химии — от 70% до 100%).

В последние годы возникла реальная угроза, связанная с возможным прекращением поставок в Россию химических веществ, используемых в различных отраслях промышленности (как в гражданских отраслях, так и в оборонном комплексе), обеспечивающих безопасность нашей страны.

В связи с этим проблема импортозамещения должна стать одной из ключевых в промышленной политике государства.

Остродефицитные продукты малотоннажной химии можно разделить на несколько групп. Это малотоннажные неорганические и органические продукты, химикаты-добавки для производства полимерных материалов (для переработки пластмасс и каучуков) и малотоннажные полимеры различного назначения. Один из важных малотоннажных неорганических продуктов, производство которого в Российской Федерации отсутствует, — это перманганат калия, используемый в медицине, химической промышленности и в производстве взрывчатых веществ. В России не вырабатывается также полифосфат аммония, используемый в качестве антипирена в производстве огнезащитных красок. К этой же группе продуктов нужно отнести бензоат натрия, используемый главным образом в качестве консерванта для напитков и парфюмерно-косметических товаров.

Одной из важнейших подотраслей малотоннажной химии является производство химикатов-добавок, используемых при переработке пластмасс и каучуков. К этой же группе веществ следует отнести группу химикатов-добавок, являющихся антиоксидантами для синтетических каучуков на основе производных парафенилендиамина, используемых главным образом в шинной промышленности (ИППД, 6ППД и др.); ускорители вулканизации; комплексные стабилизаторы для пластмасс и каучуков; порообразователи на основе азосоединений; перекисные инициаторы полимеризации на основе пероксидов спиртов, простых эфиров и кетонов и многое другое.

В последние годы объемы производства малотоннажных веществ сокращаются, а лавина импорта растет. После вступления в ВТО Россия оказалась абсолютно неконкурентоспособной — цены на электроэнергию сравнялись с европейскими, а стоимость коммунальных услуг (тепло, вода и т.д.) — уже превысила. Дешевой и квалифицированной рабочей силы тоже нет, поскольку по размеру средней зарплаты РФ обогнала страны Восточной Европы.

Кроме приведенного выше, отсутствие производств малотоннажной химии в России имеет еще один очень существенный недостаток: малотоннажный химический контрафакт на российском рынке процветает.

Одной из проблем малотоннажной химии является то, что она очень часто является неокупаемой. Как самостоятельный бизнес, выпуск одного — трех или даже десяти наименований химической продукции нерентабелен. Надо, чтобы было как минимум 200 — 300 наименований, что под силу только крупным специализированным предприятиям.

Охрана окружающей среды

Промышленность, выпускающая продукты малотоннажной химии по большому счету в стране отсутствует и должна быть создана практически заново.

При создании современных универсальных и гибких технологий выпуска веществ тонкого органического комплекса должны быть разработаны Исходные данные для проектирования этих промышленных производств, в которых естественно будут решены все экологические вопросы. Сегодня невозможно построить химическое производство без прохождения Государственной технической и экологической экспертиз. Таким образом, развитие промышленности тонкого органического синтеза не будет сопряжено с нарушением экологических норм.

Раздел 2. Описание технологий получения продукции тонкого органического синтеза

Данный раздел справочника НДТ включает краткие описания технологических процессов получения продукции тонкого органического синтеза на основе данных, представленных компаниями-производителями в ходе анкетирования: моноалкилфенола, \alpha - \text{олефинов} , диизобутилалюминийгидрида, дициклопентадиена, неодеканоата неодима, оксиэтилированных алкилфенолов, очищенного гексанового растворителя, полиэтиленгликолей, пропиленгликоля, простых полиэфиров, триизобутилалюминия, тримеров и тетрамеров пропилена, триэтилалюминия, этилалюминийсесквихлорида, этилцеллозольва, пара-третичного бутилфенола, бутилацетата, ацетальдегида, ацетилена, винилацетата, метилацетата, метанола, бутанола, поливинилового спирта, уксусной кислоты, меламина, терефталоилхлорида, простых полиэфиров, противоизносных присадков для дизельного топлива, депрессорных присадок, хлороформа, хладонов и мономеров на основе хладонов, синтанолов, сульфированных продуктов и совместного получения полиэтиленгликолей и метоксиполиэтиленгликолей. Данный раздел не включает описание ряда веществ, входящих в утвержденную область применения справочника НДТ ИТС 31-2017 «Производство продукции тонкого органического синтеза», так как по этим веществам не была предоставлена информация.

2.1 Моноалкилфенол

Сырье для процесса: фенол, тримеры пропилена.

Целевой продукт: моноалкилфенол.

Побочные продукты: нет.

Катализатор: ионообменная смола.

Химическая реакция:

Краткое описание технологического процесса:

Производство предназначено для получения алкилфенолов методом каталитического алкилирования фенола тримерами пропилена. Принципиальная технологическая схема представлена на рисунке 2.1. Алкилирование проводится в двух последовательно включенных реакторах P-1/A, B с неподвижным слоем катализатора при температуре 80 °C — 125 °C и давлении 4 — 5 кг/см2. Реакция алкилирования фенола тримерами пропилена и олефинами производится в жидкой фазе в присутствии катализатора — ионообменной смолы. Алкилат из последнего по ходу реактора подается на ректификацию в узел перегонки для выделения товарного алкилфенола. Для снижения вредного воздействия на окружающую среду, на производстве имеется установка термического обезвреживания отходов — печь для сжигания жидких отходов.

Рисунок 2.1 — Принципиальная технологическая схема получения моноалкилфенола

2.2 альфа-Олефины

2.2.1 Производство \alpha - \text{олефинов}

Сырье для процесса: этилен.

Целевой продукт: индивидуальные фракции \alpha - \text{олефинов} C4, C6, C8, C10, C12 — C14, C16+.

Побочные продукты: нет.

Катализатор: катализатор циркониевый, ЭАСХ.

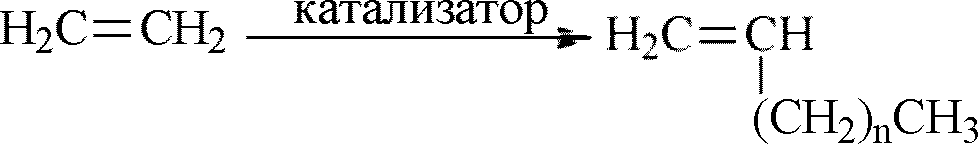

Химическая реакция:

n = 1, 3, 5, 7, 9 — 11, 13 — 15

Краткое описание технологического процесса:

Получение \alpha - \text{олефинов} основано на процессе олигомеризации этилена в присутствии катализатора. Принципиальная технологическая схема процесса представлена на рисунке 2.2. Олигомеризацией этилена получают реакционную массу (олигомеризат), которую после водно-щелочной отмывки подвергают ректификационному разделению с получением следующих продуктов: фракция \alpha - \text{олефинов} C4 (бутен-1), фракция \alpha - \text{олефинов} C6 (гексен-1), фракция \alpha - \text{олефинов} C8 (октен-1), фракция \alpha - \text{олефинов} C10 (децен-1), фракция \alpha - \text{олефинов} C12 — C14, фракция \alpha - \text{олефинов} C16 — C18.

На производстве \alpha - \text{олефинов} имеется:

• печь для сжигания жидких отходов и отдувочных газов производства \alpha - \text{олефинов} с использованием тепла дымовых газов для выработки пара;
• узел нейтрализации отходов производства алюмоорганических соединений и \alpha - \text{олефинов} .

Рисунок 2.2 — Принципиальная технологическая схема получения \alpha - \text{олефинов} олигомеризацией этилена

2.2.2 Разделение фракции \alpha - \text{олефинов} на C₁₂, C₁₄

Сырье для процесса: фракция \alpha - \text{олефинов} C12 — C14.

Целевой продукт: фракция \alpha - \text{олефинов} C12, фракция \alpha - \text{олефинов} C14.

Побочные продукты: нет.

Катализатор: нет.

Краткое описание технологического процесса:

Узел разделения фракции \alpha - \text{олефинов} C12 — C14 на индивидуальные \alpha - \text{олефины} фракции C12 и C14 (см. рисунок 2.3) предназначен для разделения фракции \alpha - \text{олефинов} C12 — C14, поступающих с производства линейных \alpha - \text{олефинов} , на индивидуальные фракции C12 и C14 в колонне (поз. Кт-1) методом ректификации.

Рисунок 2.3 — Принципиальная технологическая схема узла разделения фракции \alpha - \text{олефинов} на индивидуальные \alpha - \text{олефины} C₁₂, C₁₄

2.3 Диизобутилалюминийгидрид (ДИБАГ)

Сырье для процесса: алюминиевый порошок АСД-Т, водород, изобутилен.

Целевой продукт: диизобутилалюминийгидрид (ДИБАГ).

Побочные продукты: нет.

Катализатор: нет.

Химическая реакция:

Краткое описание технологического процесса:

В каскад реакторов подается суспензия алюминия. При достижении нужной температуры и давления водорода, приступают к дозировке расчетного количества насосом через теплообменник (на 1 кг поданного на синтез порошка алюминия АСД-Т расходуется 3,0 — 5,0 кг изобутилена). Скорость подачи изобутилена составляет 60 — 120 кг/ч. По окончании дозировки изобутилена, создают давление водорода 50 — 55 кгс/см2. За счет тепловыделения процесса синтеза, температура возрастает до 155 °C — 180 °C. Реакция происходит при интенсивном перемешивании. Синтез ДИБАГ протекает не менее 5 ч, при постоянной подаче водорода. Окончание синтеза характеризуется падением температуры и заметным снижением расхода водорода, после чего прекращают подачу водорода и охлаждают реакционную массу. При получении удовлетворительного анализа, содержимое реакторов передавливается азотом на узел хранения.

2.4 Дициклопентадиен

Сырье для процесса: дициклопентадиен-концентрат.

Целевой продукт: дициклопентадиен.

Побочные продукты: олигомеры ДЦПД.

Катализатор: нет.

Краткое описание технологического процесса:

Сырье — дициклопентадиен-концентрат подается в ректификационную колонну 1, из которой производится отгонка углеводородов C5, которые с верха колонны поступают в дефлегматор, охлаждаемый рассолом. Углеводородный конденсат из дефлегматора поступает в специальную емкость 1, откуда насосом подается в колонну 1 в виде флегмы. Избыток углеводородного конденсата откачивается на склад в качестве абсорбента. Вакуум в системе колонны 1 создается пароэжекторной установкой путем отсоса газов и паров из дефлегматора. Кубовый продукт колонны 1 насосом подается в колонну 2. Колонна 2 предназначена для выделения фракции углеводородов C6 — C9 из кубового продукта колонны 1 под вакуумом. Пары углеводородов C6 — C9, отходящие с верха колонны 2, поступают в дефлегматор, охлаждаемый водой. Углеводородный конденсат из дефлегматора поступает в емкость 2, откуда насосом подается в колонну 2 в виде флегмы. Избыток углеводородного конденсата откачивается на склад в качестве абсорбента. Вакуум в системе колонны 2 создается пароэжекторной установкой путем отсоса газов и паров из емкости 2. Пары и газы предварительно конденсируются в аппарате, охлаждаемом рассолом. Кубовый продукт колонны 2 насосом подается в колонну 3. В колонне 3 производится отгонка дициклопентадиена (ДЦПД) от олигомеров ЦПД под вакуумом. Пары ДЦПД, отходящие с верха колонны 3, конденсируются в дефлегматоре, охлаждаемом промышленной водой. Углеводородный конденсат из дефлегматора поступает в емкость 3, откуда насосом подается в колонну 3 в виде флегмы. Избыток углеводородного конденсата подается на склад в качестве товарного ДЦПД. Вакуум в системе колонны 3 создается пароэжекторной установкой, путем отсоса газов и паров из дефлегматора и из емкости 3. Пары и газы предварительно конденсируются в аппарате, охлаждаемом рассолом. Кубовый продукт колонны 3 откачивается в качестве абсорбента на склад.

2.5 Неодеканоат неодима

Сырье для процесса: неодекановая кислота, водный раствор аммиака, оксид неодима (III), гексан.

Целевой продукт: раствор неодеканоата неодима в гексане марки А.

Побочные продукты: нитрат аммония.

Катализатор: нет.

Химическая реакция:

Краткое описание технологического процесса:

Двухстадийный синтез через нитрат неодима и неодеканоат аммония (см. рисунок 2.4).

В состав опытно-промышленной установки входят:

• узел получения водного раствора нитрата неодима (C-1);
• узел двухстадийного синтеза неодеканоата неодима (P-1, P-2).

Технологический процесс получения неодеканоата неодима периодический и многостадийный. Процесс получения неодеканоата неодима двухстадийным способом заключается в реакции взаимодействия неодекановой кислоты и водного раствора аммиака с получением неодеканоата аммония на первой стадии и обменной реакции полученного раствора неодеканоата аммония с водорастворимой солью нитрата неодима в присутствии гексана на второй стадии процесса.

Получение водного раствора нитрата неодима производится в аппарате (поз. C-1) периодически. Процесс получения водного раствора нитрата неодима заключается в реакции взаимодействия оксида неодима и водного раствора азотной кислоты с образованием водного раствора нитрата неодима. Полученный нитрат неодима используется для получения раствора неодеканоата неодима в гексане двухстадийным способом.

Процесс получения неодеканоата аммония заключается в реакции взаимодействия неодекановой кислоты и водного раствора аммиака (омыление) с образованием водного раствора неодеканоата аммония.

Процесс получения неодеканоата неодима заключается в реакции взаимодействия неодеканоата аммония и водного раствора нитрата неодима в присутствии гексана с образованием раствора неодеканоата неодима в гексане.

При удовлетворительном анализе на pH, водный слой из реактора (поз. P-1) сливается через смотровой фонарь в ХЗК.

При удовлетворительных анализах готовый (товарный) раствор неодеканоата неодима в гексане сливается в тару потребителя.

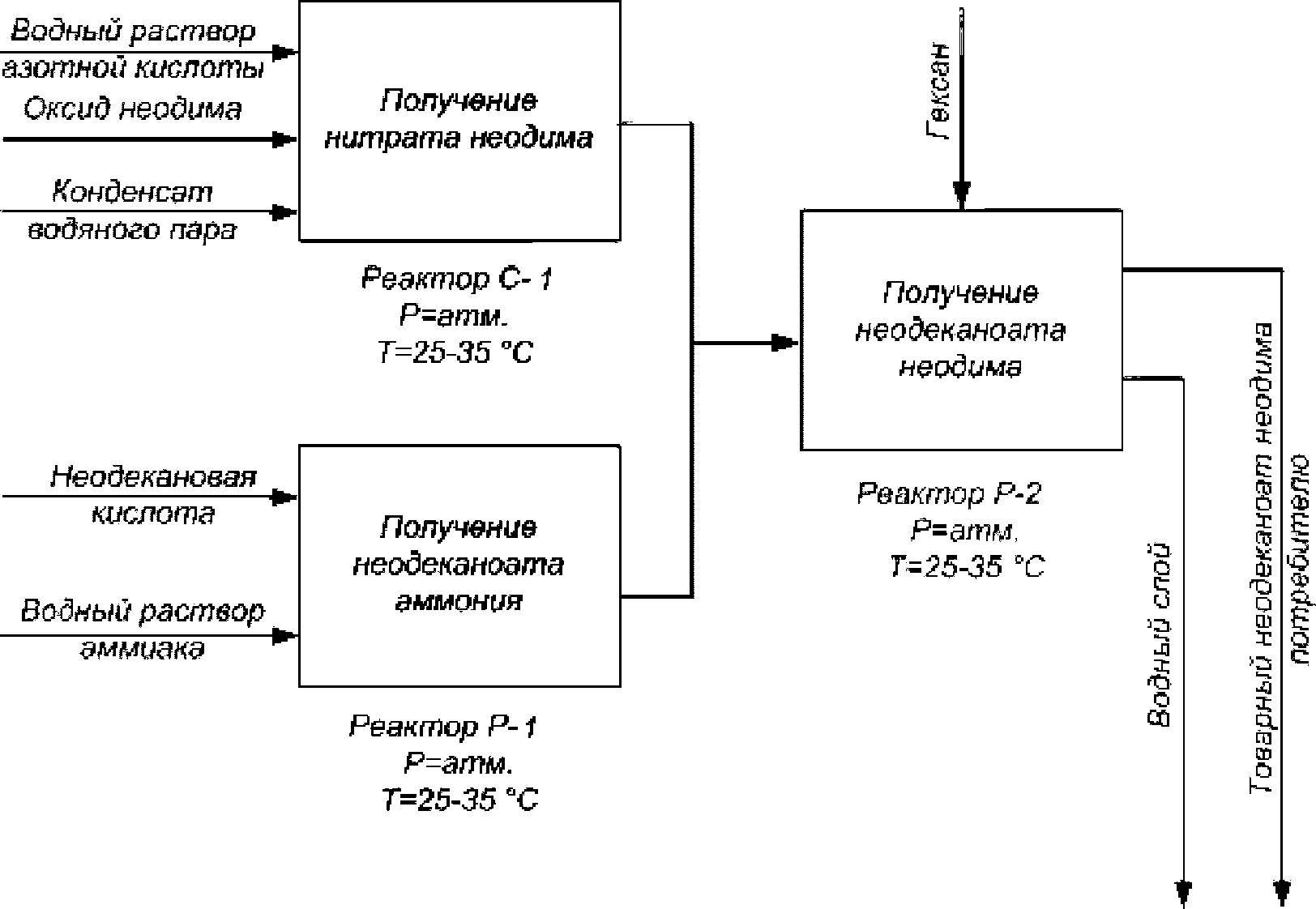

Рисунок 2.4 — Принципиальная технологическая схема производства неодеканоата неодима

2.6 Оксиэтилированные алкилфенолы

Сырье для процесса: моноалкилфенол, окись этилена, водный раствор едкого натра, уксусная кислота.

Целевой продукт: оксиэтилированные алкилфенолы (неонолы).

Побочные продукты: нет.

Катализатор: едкий натр (NaOH).

Химическая реакция:

Краткое описание технологического процесса:

Моноалкилфенол с растворенным катализатором и окись этилена подаются в реактор (см. рисунок 2.5). В качестве катализатора в процессе, используется едкий натр (NaOH).

Рисунок 2.5 — Принципиальная технологическая схема производства оксиэтилированных алкилфенолов (неонолов)

Смесь катализатора и моноалкилфенола подается в реактор периодического действия. Каждый реакторный блок состоит из трех цилиндрических горизонтальных аппаратов, расположенных на двух уровнях. Верхние реакционные аппараты снабжены распылительными соплами для ввода окиси этилена. После проведения и окончания реакции оксиэтилирования, реакционная масса откачивается в резервуар. Перед откачкой на товарный склад оксиэтилированные алкилфенолы нейтрализуются уксусной кислотой.

2.7 Очищенный гексановый растворитель

Сырье для процесса: гексановая фракция, водород.

Целевой продукт: очищенный гексановый растворитель.

Побочные продукты: легкие углеводороды, изогексановая фракция.

Катализатор: стационарный алюмоплатиновый катализатор, стационарный никельсодержащий катализатор.

Краткое описание технологического процесса:

Процесс разделен на 2 стадии:

• получение гексанового растворителя «Нефрас» (см. рисунок 2.6);
• гидрирование гексанового растворителя «Нефрас» (см. рисунок 2.7).

2.7.1 Процесс получения гексанового растворителя «Нефрас»

Сырье — гексановая фракция поступает со склада на узел подготовки сырья, где в ректификационной колонне отделяется от тяжелой гексановой фракции с температурой кипения более 75 °C. Тяжелая гексановая фракция с куба ректификационной колонны отводится на склад.

Затем узкая гексановая фракция с температурой кипения не более 75 °C поступает с верха колонны на узел гидроочистки, где смешивается с осушенным циркулирующим водородсодержащим газом и в виде газосырьевой смеси подается в технологическую печь. Система циркулирующего водородсодержащего газа постоянно подпитывается из сети свежим водородом. Нагретая в технологической печи газосырьевая смесь поступает на гидроочистку в реактор со стационарным слоем алюмоплатинового катализатора. Процесс гидроочистки заключается в гидрировании сернистых и непредельных углеводородов.

После реактора контактный газ проходит ступенчатое охлаждение и конденсацию. Водородсодержащий газ отделяется от капельной жидкости и поступает на всас циркуляционного компрессора, а затем осушается в осушителях на цеолитах и подается на смешение с узкой гексановой фракцией. Сконденсировавшиеся углеводороды — гидрогенизат подается в колонну стабилизации. На стадии стабилизации в ректификационной колонне из гидрогенизата отгоняется изогексановая фракция. Кубовый продукт колонны — гексановый растворитель «Нефрас» отводится на склад.

Получение гексанового растворителя «Нефрас»

Рисунок 2.6 — Принципиальная технологическая схема получения гексанового растворителя «Нефрас»

2.7.2 Процесс гидрирования гексанового растворителя «Нефрас»

Негидрированный гексановый растворитель «Нефрас» поступает на очистку от ароматических и непредельных углеводородов в реактор гидрирования через теплообменник, обогреваемый горячей водой. Смесь гексанового растворителя «Нефрас» и рецикла, подогреваемая в теплообменнике до 100 °C — 120 °C, подается в нижнюю часть одного из реакторов, где происходит гидрирование ароматических и непредельных углеводородов. Гидрирование (жидкофазное) осуществляется на стационарном никельсодержащем катализаторе пиролизным водородом (метано-водородная фракция) или техническим водородом. Через распределительные устройства водород, путем барботажа через жидкую фазу, поступает в нижнюю и среднюю части реакторов. Процесс гидрирования сопровождается выделением тепла (экзотермическая реакция). С верха первого, по ходу движения продукта, реактора смесь частично прогидрированного «Нефраса» с водородом поступает через теплообменник, охлаждаемый промышленной водой, в низ второго, по ходу движения продукта, реактора, где происходит гидрирование ароматических и непредельных углеводородов в «Нефрасе». С верха последнего, по ходу движения, реактора гексановый растворитель через теплообменник, охлаждаемый промышленной водой, поступает в сепаратор, где происходит отделение гексанового растворителя от непрореагировавшего водорода и легких углеводородов. Легкие углеводороды с водородом поступают из сепаратора в конденсатор, охлаждаемый рассолом, где углеводороды конденсируются и стекают в емкость сбора, а водород и примеси сжигаются. Гексановый растворитель из сепаратора через холодильник, охлаждаемый холодной водой, поступает в емкость сбора, откуда гидрированный гексановый растворитель насосом откачивается на склад.

Гидрирование гексанового растворителя «Нефрас»

Рисунок 2.7 — Принципиальная технологическая схема гидрирования гексанового растворителя «Нефрас»

2.8 Полиэтиленгликоли

Сырье для процесса: окись этилена, этиленгликоль (или диэтиленгликоль).

Целевой продукт: полиэтиленгликоли ПЭГ-200, ПЭГ-300, ПЭГ-400, ПЭГ-600.

Побочные продукты: нет.

Катализатор: едкий натр NaOH.

Краткое описание технологического процесса:

Получение полиэтиленгликолей осуществляется присоединением окиси этилена к моноэтиленгликолю в присутствии щелочного катализатора (NaOH) (см. рисунок 2.8).

Производство простых полиэфиров (полиэтиленгликолей ПЭГ-200, 300, 400, 600)

Рисунок 2.8 — Принципиальная технологическая схема производства полиэтиленгликолей

В реакторный блок принимают моноэтиленгликоль, катализатор — раствор едкого натра. Реакторный блок состоит из трех цилиндрических горизонтальных аппаратов, расположенных на двух уровнях. Нижний аппарат служит для приема исходной смеси (катализатор, МЭГ) и сбора продуктов реакции, а верхние аппараты служат для реакции оксиэтилирования. После проведения реакции оксиэтилирования, простой полиэфир (полиэтиленгликоль) откачивается в промежуточную емкость (поз. SR-1), где нейтрализуется уксусной кислотой и откачивается в товарные емкости.

2.9 Пропиленгликоль

Технология 1

Сырье для процесса: окись пропилена, вода.

Целевой продукт: пропиленгликоль.

Побочные продукты: нет.

Катализатор: нет.

Химическая реакция:

Краткое описание технологического процесса:

Технологический процесс получения пропиленгликоля состоит из двух стадий (см. рисунок 2.9):

• гидратация окиси пропилена;
• атмосферная и вакуумная отгонка воды.

Процесс производства — периодический.

Получение пропиленгликоля осуществляется в реакторе (поз. P-1) методом гидратации окиси пропилена при давлении от 0,2 до 0,4 МПа, температуре от 125 °C до 135 °C и мольном соотношении окиси пропилена и воды, равном 1:5 (массовом соотношении, равном 1:[2,1 +/- 0,1]).

Атмосферная и вакуумная отгонка воды проводятся (при производстве пропиленгликоля марки «B») в реакторе (поз. P-1) сразу после выдержки реакционной массы.

Реакционная масса после выдержки остается в реакторе (поз. P-1), при этом циркуляция продолжается через трубопровод в паровой рубашке. При температуре от 100 °C до 145 °C и атмосферном давлении отгоняются пары воды, которые направляются в холодильник, охлаждаемый оборотной водой, откуда сконденсированная вода сливается в сборник (поз. E-1).

Реактор P-1

P = 0,2 — 0,4 МПа

T = 100 — 145 °C

Рисунок 2.9 — Принципиальная технологическая схема производства пропиленгликоля

После прекращения отгонки паров воды при атмосферном давлении, реактор (поз. P-1) подсоединяется к вакуумной системе, и отгонка оставшейся воды продолжается при остаточном давлении от 0,05 до 0,06 МПа. Водногликолевые пары также направляются в холодильник, откуда водногликолевый раствор сливается в тот же сборник (поз. E-1). Вода с примесью пропиленгликоля не более 5 масс. % накапливается в сборнике (поз. E-1) и с добавлением парового конденсата используется в производстве следующей партии пропиленгликоля.

Сконцентрированный в реакторе пропиленгликолевый раствор с содержанием воды не более 10 масс. % (пропиленгликоль марки «B») насосом перекачивается в товарную емкость.

Технология 2

Сырье для процесса: окись пропилена, вода.

Целевой продукт: пропиленгликоль.

Побочные продукты: дипропиленгликоль и полигликоль-3.

Катализатор: нет.

Химическая реакция:

Краткое описание технологического процесса:

Пропиленгликоль получают методом термической (некаталитической) гидратации окиси пропилена. Полученный в результате процесса гидратации раствор гликолей подвергают ректификации с выделением пропиленгликоля, а также побочных продуктов — дипропиленгликоля и полигликолей-3.

2.10 Триизобутилалюминий

Сырье для процесса: алюминий порошок, изобутилен, водород.

Целевой продукт: триизобутилалюминий (ТИБА).

Побочные продукты: изобутан, не прореагировавшие в процессе изобутилен, водород, алюминий.

Катализатор: нет.

Химическая реакция:

Al + 3/2H₂ + 3-iC₄H₈ -> Al(iC₄H₉)₃ + 65,4 ккал/моль

Краткое описание технологического процесса:

Триизобутилалюминий (ТИБА) получают прямым синтезом активного алюминия, изобутилена и водорода в реакторе смешения. Синтез ТИБА проходит при температуре до 160 °C и давлении до 140 кгс/см2.

Водород для синтеза ТИБА поступает от компрессоров, которые служат источником давления процесса синтеза без растворителя (технология 1) или в толуоле (технология 2). Количество подаваемого сжиженного изобутилена зависит от количества активного алюминия в процессе. При недостаточной подаче изобутилена реакция синтеза протекает с образованием диизобутилалюминийгидрида:

Al + 3/2H₂ + 2i-C₄H₈ -> HAl(i-C₄H₉)₃ + Q

Режим синтеза ТИБА поддерживается подачей изобутилена в зону реакции и хладагента в рубашки реакторов. В процессе синтеза частичное гидрирование изобутилена с образованием изобутана происходит только при температуре выше 160 °C:

i-C₄H₈ + H₂ -> i-C₄H₁₀

В реакторе производится постоянное перемешивание реакционной массы мешалкой с экранированными электродвигателями.

Время протекания синтеза от 3,5 до 5 ч зависит от скорости подачи изобутилена в реакционную среду. По окончании синтеза, ТИБА передается на склад хранения для дальнейшего использования в качестве готового продукта или сырья для производства ТЭА.

2.11 Тримеры и тетрамеры пропилена

Сырье для процесса: пропилен.

Целевой продукт: тримеры пропилена, тетрамеры пропилена.

Побочные продукты: фракция изоолефинов, пентамеры пропилена.

Катализатор: фосфорнокислотный.

Химическая реакция:

Краткое описание технологического процесса:

Производство тримеров и тетрамеров пропилена основано на реакции олигомеризации пропилена в присутствии катализатора Polymax (см. рисунок 2.10).

Исходным сырьем является пропилен, который принимают с завода этилена в емкости (поз. E-1/1-6, E-4). С промежуточного склада пропилен подается через емкость (поз. E-1) в реакторы Р-5/1-12, в которых происходит процесс олигомеризации на катализаторе Polimax. Полученный олигомеризат после водно-щелочной промывки подается в отделение ректификации т.1101/2. В колоннах (поз. Кт-102, Кт-122) происходит выделение пропан-пропиленовой и димерной фракций, которые возвращаются в рецикл. В колоннах (поз. Кт-132, Кт-153, Кт-162) выделяются фракции C7 — C8, тримеров пропилена, тетрамеров пропилена и пентамеров пропилена, которые в виде готовой продукции откачиваются на товарный склад.

Рисунок 2.10 — Принципиальная технологическая схема производства тримеров и тетрамеров пропилена

2.12 Триэтилалюминий

2.12.1 Производство триэтилалюминия из ТИБА

Сырье для процесса: ТИБА, этилен.

Целевой продукт: триэтилалюминий.

Побочные продукты: ТИБА, этан.

Катализатор: ацетилацетонат никеля.

Краткое описание технологического процесса:

ТЭА получается в результате реакции обмена, протекающей между триизобутилалюминием и этиленом:

Al(i-C₄H₉)₃ + 3C₂H₄ -> Al(C₂H₅)₃ + 3i-(C₄H₈) — 24 ккал/моль

Реакция проходит в присутствии катализатора (ацетилацетонат никеля), при температуре 90 °C и давлении 1,15 МПа (11,5 кгс/см2).

Реакция обмена проводится в избытке этилена, с 3 — 4-кратным превышением расчетного количества. Избыток этилена подается в реакционный объем для смещения равновесия реакции в сторону получения продуктов. Смещение равновесия достигается также одновременным удалением из реакционного объема изобутилена, образующегося в результате реакции. Повышение температуры (при сохранении постоянного давления) или повышение давления (при сохранении постоянной температуры) приводит к образованию высших алкилов и инициированию реакции полимеризации этилена.

Избыток этилена и изобутилен, появляющийся после реакции замещения, поступают на узел компримирования и разделения для дальнейшего их использования.

2.12.2 Производство триэтилалюминия из этилена

Сырье для процесса: алюминиевый порошок, этилен, водород.

Целевой продукт: триэтилалюминий.

Побочные продукты: нет.

Катализатор: нет.

Краткое описание технологического процесса:

Для получения триэтилалюминия предназначен реактор (поз. R-1) — аппарат с мешалкой, с двумя внутренними змеевиками, в которые подается холодный или горячий теплоноситель в зависимости от стадии процесса (см. рисунок 2.11). В реактор загружается алюминиевый порошок. Включается в работу мешалка. Далее продолжают разогрев реактора. При достижении температуры 105 °C начинается подача водорода. При достижении давления в реакторе 29 кгс/см2, начинается совместная подача в реактор этилена и водорода. Реакция синтеза ТЭА протекает с выделением тепла, поэтому, на стадии совместной подачи, в верхний и нижний змеевики реактора подается холодный МТН. После окончания синтеза реакционную массу охлаждают до 100 °C подачей холодного МТН в змеевики реактора и стравливают давление на факел. Для удаления механических примесей производят дистилляцию полученного ТЭА.

Рисунок 2.11 — Принципиальная технологическая схема производства триэтилалюминия

Дистилляция ведется до достижения минимального уровня в реакторе — 12%. Для получения ТЭА с низким содержанием диэтилалюминийгидрида полученное количество ТЭА с высоким содержанием диэтилалюминийгидрида передавливается азотом из емкости в реактор этилирования. Реактор разогревают до 65 °C подачей в змеевики реактора горячего МТН. По истечении времени реакции этилирования, продукт в реакторе охлаждается подачей холодного МТН в змеевик реактора. Давление из реактора стравливают. ТЭА передавливается азотом из реактора в емкость для анализа.

2.13 Этилалюминийсесквихлорид

Сырье для процесса: порошок алюминиевый, этилхлорид, этилбромид.

Целевой продукт: этилалюминийсесквихлорид (ЭАСХ).

Побочные продукты: отсутствуют.

Активатор: этилбромид.

Химическая реакция:

2Al + 3C2H5Cl -> (C2H5)1,5AlCl1,5

Краткое описание технологического процесса:

Сырьем для получения ЭАСХ являются: суспензия активированного алюминия и этилхлорид. Температура суспензии активированного алюминия в реакторах перед подачей этилхлорида должна быть не менее 60 °C, для чего в рубашки реакторов подается трансформаторное масло ТМ 60. При температуре 60 °C, в реакторы начинают подавать этилхлорид из сепараторов. По окончании дозирования этилхлорида, содержимое реакторов выдерживается не менее 4 ч при температуре не более 80 °C и давлении не более 3,0 кгс/см2. При этих условиях происходит «дозревание» ЭАСХ. По окончании процесса «дозревания» в реакторах, ЭАСХ охлаждается до 40 °C. Охлаждение осуществляется путем подачи в рубашки реакторов трансформаторного масла ТМ 10. Охлажденная реакционная масса из реакторов передавливается азотом под давлением 2,5 кгс/см2 в специальные отстойники, где отстаивается не менее 2 ч от непрореагировавшего алюминия. Осветленная часть концентрированного раствора ЭАСХ передавливается азотом под давлением 2,5 кгс/см2 в сборники для приготовления раствора ЭАСХ. Готовый к применению раствор ЭАСХ из сборника передавливается на узел хранения.

2.14 Этилцеллозольв

Сырье для процесса: этанол, окись этилена.

Целевой продукт: этилцеллозольв.

Побочные продукты: этилкарбитол, эфир триэтиленгликоля.

Катализатор: раствор едкого натра в этилцеллозольве.

Краткое описание технологического процесса:

Получение этилцеллозольва осуществляется методом жидкофазной этерификации окиси этилена этанолом в присутствии катализатора (3% — 8 масс. % раствора едкого натра в этилцеллозольве), весовое соотношение окиси этилена и этанола составляет 1:10 +/- 5%.

Рисунок 2.12 — Принципиальная технологическая схема производства этилцеллозольва

Технологический процесс производства этилцеллозольва включает в себя следующие стадии (см. рисунок 2.12):

• обезвоживание технического этилового спирта (этанола) методом экстрактивной ректификации;
• жидкофазная этерификация окиси этилена безводным этанолом;
• выделение этилцеллозольва и этилкарбитола в ректификационных колоннах;
• перегонка кубовых остатков.

Процесс этерификации окиси этилена этанолом осуществляется при температуре 165 °C — 200 °C и давлении 19 — 33 кгс/см2. Избыток этанола необходим для уменьшения выхода побочных продуктов (этилкарбитола, эфира триэтиленгликоля). Реакция этерификации окиси этилена этанолом является экзотермической, отвод тепла осуществляется в рекуперативном теплообменнике.

2.15 Пара-третичный бутилфенол (ПТБФ)

Сырье для процесса: фенол, изобутилен.

Целевой продукт: пара-третичный бутилфенол.

Катализатор: Amberlyst 36 Dry или Amberlyst 36 Wet.

Химическая реакция:

Получение пара-третичного бутилфенола основано на алкилировании фенола изобутиленом в присутствии кислотного катализатора Amberlyst 36 Dry, Amberlyst 36 Wet Resin или КУ-23 и разделении реакционной массы ректификацией. Наряду с пара-третичным бутилфенолом в реакционной массе содержатся побочные продукты — до 1% — 3% орто-трет-бутилфенола и до 0,5% — 1,5% 2,4-ди-трет-бутилфенола. Причем с понижением температуры процесса реакционная масса обогащается орто-трет-бутилфенолом.

А с увеличением мольного соотношения изобутилен/фенол и понижением температуры реакционная масса обогащается 2,4-ди-трет-бутилфенолом.

С увеличением влаги в зоне реакции резко увеличивается выход побочных продуктов реакции — орто-трет-бутилфенола и 2,4-ди-трет-бутилфенола. С повышением давления в зоне реакции увеличивается выход побочных продуктов, а также происходит полимеризация изобутилена.

Принципиальная схема производства ПТБФ отражена на рисунке 2.13.

Рисунок 2.13 — Принципиальная технологическая схема производства ПТБФ

Для получения ПТБФ с массовой долей 2,4-ди-ТБФ не более 0,1% реакция алкилирования фенола изобутиленом должна протекать при температуре 80 °C — 145 °C, атмосферном давлении, мольном соотношении фенол:изобутилен — 1:(0,1 — 0,4) и массовой долей воды в зоне реакции не более 0,5%.

2.16 Бутилацетат

Сырье для процесса: уксусная кислота, бутанол.

Целевой продукт: бутилацетат (марка А по ГОСТ 8981-78 (бутилацетат)).

Побочные продукты: легкие и тяжелые примеси, смолы и др.

Катализатор: серная кислота.

Краткое описание технологического процесса:

Метод производства — этерификация уксусной кислоты н-бутиловым спиртом в присутствии катализатора по реакции:

CH₃COOH + C₄H₉OH <-> CH₃COOC₄H₉ + H₂O

Все стадии реакции равновесны и обратная их последовательность ведет к гидролизу сложного эфира. Кроме того, при процессе этерификации протекают побочные реакции, в результате которых образуются легкие и тяжелые примеси, смолы и др.

Стадии технологического процесса производства бутилацетата (см. рисунок 2.14):

1. Этерификация уксусной кислоты н-бутиловым спиртом;

2. Нейтрализация бутилацетата-сырца;

3. Ректификация нейтрализованного бутилацетата-сырца;

4. Ректификация легкокипящих компонентов;

5. Регенерация эфироводных фракций и отработанного содового раствора.

Рисунок 2.14 — Принципиальная технологическая схема производства бутилацетата

Этерификация уксусной кислоты н-бутиловым спиртом (бутанолом) осуществляется в этерификаторе. н-Бутиловый спирт (бутанол) и уксусная кислота предварительно нагреваются до температуры кипения и испарения. Образовавшаяся парожидкостная эмульсия по барботерной трубе поступает в слой реакционной жидкости; в этерификатор подают необходимое количество катализатора. Реакционная смесь, с образовавшимся бутилацетатом, из верхней части этерификатора поступает в нижнюю часть ректификационной колонны на ректификацию азеотропной смеси. Пары азеотропа «бутилацетат — вода» отводятся из верхней части колонны и конденсируются. Отводимый дистиллят разделяют на два слоя:

• верхний — бутилацетат-сырец (эфирный слой);
• нижний — водный слой (эфировода).

Кубовая жидкость колонны, содержащей бутанол, уксусную кислоту, тяжелые примеси и смолы возвращается в этерификатор.

Стадия нейтрализации бутилацетата-сырца предназначена для устранения остаточной кислотности бутилацетата-сырца после стадии этерификации. Нейтрализацию избыточной кислотности бутилацетата-сырца ведут 4% — 6% раствором кальцинированной соды в тангенциально-лепестковых нейтрализаторах. После нейтрализации от нейтрализованного бутилацетата-сырца отделяют содовый раствор.

Ректификация бутилацетата-сырца и получение товарного продукта. Нейтрализованный бутилацетат-сырец в виде питания подается в ректификационную колонну получения товарного бутилацетата, где происходит разделение смеси на легкокипящие и тяжелокипящие компоненты. Легкокипящие компоненты с верха колонны частично отводятся для подачи на колонну ректификации легкокипящих компонентов, а частично возвращаются в этерификатор. Полученный товарный бутилацетат с куба колонны откачивается в хранилища склада сырья и готовой продукции или в сборник некондиционного бутилацетата для последующей переработки в зависимости от его качества.

Ректификация легкокипящих компонентов. Из смеси легкокипящих компонентов выделяются бутилацетат и бутиловый спирт. Дистиллят колонны ректификации легкокипящих компонентов накапливается и сжигается на УТО, кубовая жидкость колонны, содержащая бутилацетат и бутанол, возвращается на узел ректификации на рецикл.

Стадия регенерации эфироводных фракций и отработанного содового раствора предназначена для выделения в ректификационной колонне из эфиров воды и отработанного содового раствора органических продуктов (бутилацетата и бутанола). Пары легкокипящих компонентов (ЛКК), выходящие с верха колонны, конденсируются, далее подаются на этерификацию на рецикл. Кубовый остаток после отпарки органики (фузельная вода) по оргзагрязненной канализации поступает на биохимочистку.

2.17 Ацетальдегид

Сырье для процесса: ацетилен, вода.

Целевой продукт: ацетальдегид.

Побочные продукты: кротоновый альдегид ацетон.

Катализатор: кадмий-кальцийфосфатный катализатор.

Химическая реакция:

Краткое описание технологического процесса:

Производство ацетальдегида осуществляется методом парофазной гидратации ацетилена на кадмий-кальцийфосфатном катализаторе с последующим разделением и очисткой компонентов реакции, и доведением их до товарного состояния.

Технологический процесс производства ацетальдегида включает в себя следующие стадии (см. рисунок 2.15):

1. Прием ацетилена-концентрата из производства ацетилена, ацетиленовых сдувок из отделения производства винилацетата и рециркулирующего ацетилена на узел компримирования и их смешение.

2. Компримирование смешанного газа и подача его в реактор гидратации ацетилена.

3. Перегрев пара и подача его в реактор гидратации ацетилена.

4. Парофазная гидратация ацетилена на кадмий-кальцийфосфатном катализаторе, охлаждение реакционных газов, конденсация продуктов реакции и отмывка реакционных газов от продуктов реакции, с получением водно-альдегидного конденсата и рециркулирующего газа.

5. Сжигание газообразных отходов производства.

6. Разделение потока рециркулирующего газа на отдуваемый ацетилен (сдувки-отход), который возвращается в производство ацетилена или сжигается на факельных агрегатах, и на рециркулирующий ацетилен, который возвращается на узел компримирования.

7. Ректификация водно-альдегидного конденсата, с выделением кротоново-ацетоновой фракции и получением товарного ацетальдегида.

8. Ректификация кротоново-ацетоновой фракции, с выделением ацетоновой фракции и получением товарного кротонового альдегида.

9. Ректификация и химическая очистка ацетоновой фракции, с получением товарного ацетона.

10. Сбор, анализ готовой продукции и выдача ее потребителям.

11. Переработка и нейтрализация жидких и полимерных отходов производства с последующей передачей их на обезвреживание.

Ацетилен-концентрат из отделения концентрирования производства ацетилена, ацетиленовые сдувки производства винилацетата и рециркулирующий ацетилен смешиваются в коллекторе всаса газодувки, сжимаются до давления не более 0,12 МПа (1,2 кгс/см2) и через водоотделитель направляются по ацетиленопроводу в смеситель реактора гидратации ацетилена. Водяной пар поступает в пароперегревательную печь, в которой он нагревается за счет тепла дымовых газов, образующихся при сгорании природного газа. Перегретый до температуры не более 773 К (500 °C) пар поступает в смеситель реактора гидратации ацетилена. Дымовые газы через дымовую трубу, сбрасываются в атмосферу. В реакторе происходит парофазная гидратация ацетилена на кадмий-кальцийфосфатном катализаторе с образованием ацетальдегида. В результате неполной реакции гидратации высших ацетиленовых углеводородов происходит образование побочных продуктов: ацетон, кротоновый ангидрид, диацетилен и др. Газы реакции охлаждаются в котле-утилизаторе, холодильнике, конденсируются и конденсат поступает на узел перегонки. Несконденсировавшие газы отмываются от органических соединений, возвращаются в цикл и частично направляются для переработки в производство ацетилена. Водно-альдегидный конденсат из емкостей отмывных колонн направляется в колонны для отпарки органических продуктов реакции от воды и отделения фракции ацетальдегида от фракции кротонового альдегида и ацетона. Колонна ректификации ацетальдегида предназначена для получения товарного продукта. Товарные продукты: ацетальдегид, кротоновый альдегид и ацетон направляются на склад готовой продукции. Ацетиленовые сдувки с узла гидратации поступают на факельные агрегаты.

Рисунок 2.15 — Принципиальная технологическая схема производства ацетальдегида

2.18 Ацетилен

Сырье для процесса: метан.

Целевой продукт: ацетилен.

Побочные продукты: диацетилен, винилацетат, метилацетилен и ароматические углеводороды: бензол, толуол, нафталин и другие, а также сажа.

Катализатор: без катализатора.

Химическая реакция:

2CH₄ -> C₂H₂ + 3H₂ - 91 ккал/моль

Краткое описание технологического процесса:

Метод производства — термоокислительный пиролиз метана природного газа. Извлечение ацетилена из газов пиролиза абсорбцией N-метилпирролидона (N-МП). Сущность термоокислительного пиролиза природного газа заключается в расщеплении молекул метана при температуре 1300 °C — 1500 °C.

Основными стадиями технологического производства ацетилена являются (см. рисунок 2.16):

1. Компримирование кислорода для термоокислительного пиролиза метана — природного газа. Компримирование до давления 1,5 кгс/см2 поступающего из общезаводского коллектора кислорода осуществляется в две ступени.

2. Пиролиз метана природного газа. Предварительно нагретые в огневых подогревателях до температуры 650 °C кислород и природный газ смешиваются и поступают в реакционный канал, где происходит процесс термоокислительного пиролиза метана. При горении метано-кислородной смеси в реакционном канале развивается высокая температура, при которой происходит пиролиз метана с образованием газов пиролиза. Наряду с указанными основными реакциями протекают другие реакции, в результате которых происходит образование гомологов ацетилена: диацетилена, винилацетата, метилацетилена и ароматических углеводородов: бензол, толуол, нафталин и др., и частичное разложение ацетилена с образованием сажи.

3. Охлаждение газов пиролиза оборотной водой грязного цикла, удаление сажи. На выходе из реакционного канала газы пиролиза подвергаются мгновенному охлаждению (закалке) и дальнейшему охлаждению оборотной водой. Газы пиролиза очищаются от сажи водой в скруббере, электрофильтре.

4. Выделение сажи из оборотной воды и сжигание сажевой пульпы в циклонных печах. Сажесодержащая вода из аппаратов сажеочистки агрегатов пиролиза поступает в сажеотстойники, где происходит отделение сажи, которая далее в виде водяной пульпы подается в циклонные печи для сжигания.

5. Компримирование газов пиролиза. Очищенные от сажи и охлажденные газы пиролиза поступают на установку предварительной промывки газов пиролиза, которая проводится орошением циркулирующим N-метилпирролидоном. После промывки газы пиролиза компримируются до давления 9,0 кгс/см2.

6. Поглощение высших гомологов ацетилена, ацетилена и диоксида углерода селективным растворителем. Газы пиролиза поступают в нижнюю часть абсорбера, где в процессе контакта газа N-метилпирролидоном происходит абсорбция растворителем ацетилена, высших гомологов ацетилена и диоксида углерода CO2. Неабсорбированные газы или синтез-газ (H2, CO, CH4, C2H6, N2, O2) отводятся из верхней части абсорбера и далее, как сырье, направляются в производство метанола.

7. Выделение ацетилена-концентрата из N-метилпирролидона. Растворитель из кубовой части абсорбера передавливается в верхнюю часть десорбера I ступени, где за счет снижения давления и повышения температуры среды происходит десорбция газов из раствора N-метилпирролидона и разделение на фракции: из верхней части отводится циркуляционный газ (этан C2H6, этилен C2H4, азот N2, диоксид углерода CO2), возвращаемый в коллектор газов пиролиза; из средней части — товарный ацетилен-концентрат, который далее выдается как товарный продукт в производство ацетилена и, после дополнительной очистки от диацетилена, в производство винилацетата.

8. Отбор ацетилена-сырца из вакуумной части в тепловую часть десорбера второй ступени. Выделение высших гомологов ацетилена из селективного растворителя. N-метилпирролидон, насыщенный ацетиленом, высшими гомологами ацетилена и парами воды, из кубовой части десорбера I ступени поступает на распределительную тарелку теплового десорбера II ступени, состоящего из вакуумного и теплового десорбера. В вакуумном десорбере II ступени происходит десорбция оставшихся растворенных в N-метилпирролидоне газов и выпаривание воды. Из верхней части вакуумного десорбера II ступени вакуумным компрессором отбирается ацетиленсодержащая парогазовая смесь (ацетилен-сырец), направляемая в тепловой десорбер, где происходит десорбция ацетилена из нагретого растворителя и дополнительная очистка ацетилена-сырца от высших гомологов ацетилена. С 15-й или 20-й тарелки вакуумного десорбера отбирается парогазовая смесь, содержащая высшие гомологи ацетилена, ацетилен, пары воды и N-метилпирролидон, которая затем в промывной колонне очищается от паров N-метилпирролидона и направляется на сжигание. Ацетилен-сырец возвращается в десорбер I ступени.

9. Очистка N-метилпирролидона от полимеров. Для удаления из циркулирующего N-метилпирролидона полимеров, образующихся в процессах абсорбции и десорбции ацетилена, в две ступени проводят регенерацию растворителя методом двухступенчатого вакуум-упаривания. Очищенный от полимеров N-метилпирролидон возвращается в цикл. Сухой остаток полимеров, полученный в результате выпаривания осмоленного N-метилпирролидона в испарителях II ступени, выгружается в бункер-накопитель и далее направляется на захоронение.

Рисунок 2.16 — Принципиальная технологическая схема производства ацетилена

2.19 Винилацетат

Сырье для процесса: ацетилен, уксусная кислота.

Целевой продукт: винилацетат.

Побочные продукты: ацетальдегид, ацетон, гидрохинон, бензол, этилидендиацетат, кротоновый альдегид.

Катализатор: ацетат цинка, нанесенный на активированный уголь.

Химическая реакция:

Краткое описание технологического процесса:

Метод производства винилацетата — синтез винилацетата из ацетилена и уксусной кислоты в парогазовой фазе в статическом слое катализатора, которым является ацетат цинка, нанесенный на активный уголь.

Стадии технологического процесса производства винилацетата (см. рисунок 2.17):

1. Загрузка свежего цинкацетатного катализатора в контактные аппараты. Катализатором заполняют трубки контактных аппаратов.

2. Разогрев катализатора азотом. Для разогрева (охлаждения) катализатора в период пуска агрегата и отвода тепла из зоны реакции в процессе синтеза винилацетата в контактных аппаратах используется нагретое масло, циркулирующее по межтрубному пространству аппаратов. При подготовке к работе систем теплообмена (маслосистем) катализатор в контактных аппаратах предварительно разогревается подогретым азотом.

3. Чтобы не допустить дезактивацию катализатора во время его разогрева, нагретый азот пропускают через испарители, предварительно заполненные уксусной кислотой; проводится пропитка катализатора уксусной кислотой.

4. Прием свежего ацетилена и компримирование смешанного ацетилена. Ацетилен подается в отделение винилацетата, в линию обратного (циркуляционного) ацетилена, смешивается с ним, компримируется до давления не более 0,065 МПа и подается в испарители, где смешивается с парами уксусной кислоты.

5. Конверсия уксусной кислотой ацетилена в парогазовой фазе в статическом слое катализатора с получением реакционных газов. Парогазовая смесь ацетилена и уксусной кислоты, нагретая до температуры, необходимой для начала синтеза винилацетата или разогрева катализатора в контактных аппаратах, поступает через верхние крышки в контактные аппараты и проходит с верха в низ трубки с цинкацетатным катализатором. Реакционные газы выходят из конусных нижних крышек контактных аппаратов и, пройдя через рекуператор, поступают в нижнюю часть скруббера.

6. Конверсию уксусной кислотой ацетилена в парогазовой фазе с получением реакционных газов можно разделить на 4 периода: пусковой, вывод агрегата на максимальную нагрузку, период стабильной работы с высокой производительностью, заключительный период работы со значительной потерей производительности. Весь цикл длится около 320 — 480 сут, по окончании которого выполняют перегрузку катализатора контактных аппаратов.

7. Конденсация из реакционного газа продуктов, находящихся в паровой фазе и получение винилацетата-сырца. В скруббере реакционные газы орошаются винилацетатом-сырцом, в результате чего из реакционных газов конденсируется уксусная кислота, винилацетат, ацетальдегид, кротоновый альдегид, этилидендиацетат и другие побочные продукты реакции.

8. Сжигание пусковых (периодических), постоянных и аварийных сбросов на факельной установке. Из верхней части скрубберов выводится не вступивший в реакцию ацетилен, который возвращается в цикл. Во избежание накопления в циркуляционном ацетилене гомологов ацетилена, CO2, CO, H2, CH4, а также азота и кислорода, часть возвратного ацетилена сбрасывается на факел № 1, № 2 или направляется в отделение получения ацетальдегида.

9. Перегонка винилацетата-сырца с получением винилацетата-ректификата. Смесь винилацетата-сырца с продуктами реакции поступает на узел ректификации, где получают товарный винилацетат в процессе следующих стадий:

• разделения винилацетата-сырца на легкокипящие и тяжелокипящие компоненты;
• выделения ацетальдегидной фракции винилацетата из смеси легкокипящих компонентов;
• выделения смеси ацетальдегида и ацетона, а также винилацетата из ацетальдегидной фракции винилацетата (смесь ацетальдегида и ацетона далее направляется на сжигание на УТО);
• выделения высококипящих компонентов (гидрохинон, бензол, этилидендиацетат, кротоновый альдегид), с получением винилацетата-ректификата (товарный винилацетат откачивается на склад ЛВЖ в хранилища);
• выделения из уксусной кислоты высококипящих компонентов (высококипящие компоненты [гидрохинон, осмолы, этилидендиацетат и др.] накапливаются и направляются на сжигание на УТО);
• выделения кротоновой фракции (кротонового альдегида и воды) (выделенная регенерированная уксусная кислота возвращается в цикл, кротоновая фракция уксусной кислоты направляется на сжигание на УТО).

Рисунок 2.17 — Принципиальная технологическая схема производства винилацетата

2.20 Метилацетат

Сырье для процесса: метанол, уксусная кислота.

Целевой продукт: метилацетат.

Катализатор: серная кислота.

Химическая реакция:

Краткое описание технологического процесса:

Метод производства метилацетата — этерификация уксусной кислоты метанолом с последующей ректификацией продуктов реакции. В качестве сырья для производства метилацетата используется метанол, уксусная кислота. На стадии нейтрализации кубовой жидкости колонны серная кислота и уксусная кислота взаимодействуют с 20 — 25%-ным раствором щелочи с образованием водных растворов сульфата натрия и ацетата натрия.

Основные стадии процесса (см. рисунок 2.18):

1. Этерификация уксусной кислоты метиловым спиртом.

2. Разрушение азеотропа метилацетат-вода и экстрактивная ректификация.

3. Очистка ректификацией метилацетата от остатков уксусной кислоты.

4. Очистка кубового остатка от метанола.

5. Нейтрализация кубового остатка.

Рисунок 2.18 — Принципиальная технологическая схема производства метилацетата

Процесс получения и выделения метилацетата ведется в одной колонне (число тарелок — 57). Колонна условно состоит из 4 секций, разделенных местами ввода уксусной кислоты, серной кислоты и метанола. Нижняя секция — от куба до ввода метанола служит для отгонки метанола от реакционной воды. В этой секции также завершается конверсия уксусной кислоты в метилацетат. Вторая секция — от места ввода метанола до места ввода катализатора — серной кислоты, является реакционной. В этой секции стекающая вниз уксусная кислота в жидкой фазе в присутствии катализатора реагирует с метанолом, который поднимается вверх в виде паров. При этом в верхней части реакционной секции реакция осуществляется при значительном избытке уксусной кислоты, а в нижней части — при значительном избытке метанола, что позволяет достичь практически 100% концентрации по каждому реагенту. Третья секция — от места ввода серной кислоты до места ввода уксусной кислоты — служит для экстракции воды уксусной кислотой. В этой секции осуществляется процесс экстрактивной ректификации. Метилацетат образует азеотроп с водой (3,1 масс. % воды, температура кипения — 55,6 °C). Уксусная кислота экстрагирует воду, разрушая при этом азеотроп. В результате работы этой секции с верха колонны выходит метилацетат, практически не содержащий воду. Четвертая секция — от места ввода уксусной кислоты до верха колонны — служит для очистки метилацетата от уксусной кислоты. В колонну подается уксусная кислота, метанол, серная кислота, некондиционный метилацетат, образующийся при пуске и остановке колонны и раствор едкого натра для нейтрализации кубовой жидкости. Из колонны отводится готовый продукт — метилацетат и кубовая жидкость, содержащая воду, непрореагировавшую уксусную кислоту и соли, образующиеся в результате реакций нейтрализации. Пары метилацетата, выходящие из колонны, конденсируются в дефлегматоре, несконденсировавшиеся пары далее конденсируются в обратном холодильнике, конденсат сливается в приемник и затем, смешиваясь с основным потоком метилацетата, делится на 2 потока: первый подается в колонну в виде флегмы, второй отбирается в качестве готового продукта. Дыхание емкостного оборудования осуществляется через гидрозатворы. Абгазы из гидрозатворов проходят окончательную конденсацию в конденсаторе-холодильнике и выбрасываются в атмосферу, конденсат собирается в приемник и далее перерабатывается вместе с некондиционным метилацетатом. Гидрозатворы заполнены метанолом и снабжены наружными змеевиками, охлаждаемыми рассолом, обратный холодильник и холодильник-конденсатор охлаждаются рассолом.

2.21 Метанол

Сырье для процесса: синтез-газ.

Целевой продукт: метанол.

Катализатор: медь-цинк-алюминиевый катализатор.

Химическая реакция:

CO + 2H₂ -> CH₃OH

Краткое описание технологического процесса:

Сущность метода получения метанола на агрегате М-100-3 заключается в переработке синтез-газа, отходящего из производства ацетилена, в метанол на медь-цинк-алюминиевом катализаторе, без очистки исходного газа от остаточных количеств непредельных углеводородов (ацетилена, этилена), кислорода, а также микропримесей других соединений.

Производство метанола представляет собой многостадийный процесс:

• смешение и компримирование синтез-газа и водорода;
• синтез метанола с получением метанола-сырца;
• ректификация метанола-сырца с получением метанола технического.

Работа производства ацетилена на синтез-газе отличается рядом особенностей, которые определяются составом исходного синтез-газа.

Примеси синтез-газа делятся на две группы:

• химически активные: ацетилен, непредельные, кислород, пары N-метилпирролидона;
• инертные: метан, азот, аргон.

Первые соединения могут вступать в реакции присоединения, замещения, влиять на активность катализатора; вторые — образуют балласт, накопление которого приводит к снижению активности катализатора и снижению производства метанола.

Синтез-газ из производства ацетилена поступает на узел газовой компрессии, проходит сепаратор и в фильтр для очистки от продуктов коррозии металлов и капельно-жидких аэрозолей. Очищенный синтез-газ поступает в компрессор, смешивается с водородом, поступающим из производства уксусной кислоты, сжимается до давления 4,5 МПа, охлаждается и поступает на очистку от N-метилпирролидона, поступающего с синтез-газом производства ацетилена, в угольные адсорберы.

Сжатый в компрессоре свежий газ, после очистки в угольных адсорберах от N-метилпирролидона, поступает в трубопровод всаса центробежного циркуляционного компрессора, где смешивается с циркуляционным газом и поступает и реактор, выполненный по проекту фирмы «Метанол-Казале», который дает возможность регулировать удаление тепла реакции в массе катализатора.

В реакторе синтеза метанола происходит процесс образования метанола-сырца из окиси и двуокиси углерода и водорода на медь-цинк-алюминиевом катализаторе под давлением не более 4,9 МПа (49,0 кгс/см2) и температуре 483 — 553 К (210 °C — 280 °C).

Метанол-сырец направляется на ректификацию. Готовый продукт — метанол технический — охлаждается в холодильнике и, пройдя очистку от аминосоединений в адсорберах, выдается на базисный склад. Для вывода инертов из системы синтеза предусмотрена постоянная продувка агрегата. Выдача продувочных газов из системы осуществляется через сепаратор выделения метанола в коллектор танковых и продувочных газов и далее в цеха производства аммиака, уксусной кислоты, либо как топливный газ в цех производства ацетилена или на факел. Для вывода инертов из систем колонн ректификации продувочный газ по коллектору выдается на факел.

2.22 Бутанол

Сырье для процесса: ацетальдегид.

Целевой продукт: н-бутанол.

Краткое описание технологического процесса:

Метод производства н-бутилового спирта основан на получении альдоля посредством альдольной конденсации ацетальдегида, дегидратации полученного альдоля в кротоновый альдегид с его последующим гидрированием в н-бутиловый спирт и представляет собой многостадийный процесс (см. рисунок 2.19):

• альдольная конденсация ацетальдегида в альдоль;
• дегидратация альдоля, с получением кротонового альдегида;
• ректификация смеси продуктов дегидратации с целью выделения кротонового альдегида;
• гидрирование кротонового альдегида в паровой фазе на медно-хромовом катализаторе, с получением бутанола-сырца;
• азеотропная осушка бутанола-сырца;
• гидрирование обезвоженного бутанола под давлением на хромоникелевом катализаторе (жидкофазное гидрирование);
• ректификация прогидрированного бутанола;
• отпарка фузельных вод (кубовых остатков) от органики (кротонового альдегида и бутанола) и очистка газовых выбросов;
• гидрирование «легкой фракции»;
• ректификация прогидрированной «легкой фракции».

Первая стадия процесса. Альдольная конденсация ацетальдегида

Сущность технологического процесса альдолизации ацетальдегида заключается в использовании реакции альдольной конденсации ацетальдегида в водном растворе, в присутствии катализатора — раствора едкого натра (NaOH) в альдолизаторе колонного типа. Температура в зоне реакции — 40 °C — 50 °C.

Вторая стадия. Процесс дегидратации альдоля с получением кротонового альдегида

Сущность процесса получения кротонового альдегида заключается в использовании реакции дегидратации (отщепления молекулы воды) альдоля в кислой среде под давлением P = 2,5 кгс/см2, при температуре 125 °C — 138 °C в кротонизаторе колонного типа с колпачковыми тарелками. Катализатором процесса является уксусная кислота и ее соли (кислая среда). В результате реакции дегидратации (температура — 125 °C — 138 °C, давление — 2,5 кгс/см2) образуется ненасыщенное (непредельное) соединение — кротоновый альдегид. В результате воздействия высоких температур образуются «осмолы» — продукты глубокой конденсации и полимеризации альдоля и ацетальдегида.

Разделение смеси ацетальдегида, кротонового альдегида и воды осуществляется в ректификационной колонне. Полученный азеотроп «кротоновый альдегид-вода» разделяется методом отстоя — используется разность удельных весов кротонового альдегида и воды.

Третья стадия. Процесс гидрирования кротонового альдегида

Сущность процесса заключается в использовании реакции гидрирования (присоединения молекулы водорода к молекуле кротонового альдегида и масляного альдегида) в паровой фазе, на медно-хромовом катализаторе с получением бутанола-сырца. Побочная реакция: неполное гидрирование кротонового альдегида. Бутанол-сырец поступает на узел азеотропной осушки для отделения воды и низкокипящих компонентов от бутанола. Сущность процесса заключается в использовании способности бутанола образовывать азеотропную смесь с водой, которая выводится из колонны ректификации. Разделение азеотропа «бутанол-вода» осуществляется методом отстоя и расслоения, на основе разницы в удельных весах и различной растворимости друг в друге воды и бутанола.

Четвертая стадия. Гидрирование непредельных и карбонильных соединений, содержащихся в обезвоженном бутаноле

Восстановление непредельных и карбонильных соединений — гидрирование обезвоженного бутанола проводится в жидкой фазе под давлением 7 — 15 кгс/см2 и при температуре 115 °C — 155 °C на хромоникелевом катализаторе (жидкофазное гидрирование). Очищенные от органических примесей (бутилового спирта и др.) и охлажденные водородные отдувки с узлов гидрирования поступают на всос водокольцевой газодувки и направляются на утилизацию (использование) в производстве ацетилена.

Отпарка фузельных вод (кубовых остатков) от органики (кротонового альдегида и бутанола) и очистка газовых выбросов

Отпарка органических примесей из кубовой жидкости колонны ректификации кротонового альдегида осуществляется в отпарной колонне. Отпаренная от органики вода через смолоотстойники отводится по органически загрязненной канализации на биохимическую очистку. Водные слои, содержащие бутанол, из аппаратов узла гидрирования кротонового альдегида, из кубовой части отпарной колонны, отводятся по органически загрязненной канализации на биохимическую очистку. Азотные отдувки из аппаратов и емкостей узла дегидратации альдоля и ректификации ацетальдегида из хранилищ ацетальдегида и со сливо-наливной эстакады склада сырья и готовой продукции поступают на очистку в отмывную колонну, где происходит отмывка азотных отдувок от ацетальдегида путем его растворения в воде. Очищенные от ацетальдегида сдувки через гидрозатвор сбрасываются в атмосферу.

Рисунок 2.19 — Принципиальная технологическая схема производства бутанола

2.23 Поливиниловый спирт

Сырье для процесса: поливинилацетат.

Целевой продукт: поливиниловый спирт.

Катализатор: гидроксид натрия.

Краткое описание технологического процесса:

Производство сополимеров винилового спирта и винилацетата (ВА), называемых поливиниловым спиртом (ПВС), осуществляется методом щелочного алкоголиза поливинилацетата (ПВА), получаемого полимеризацией винилацетата в среде метанола (лаковая полимеризация) по неполной конверсии непрерывным способом.

Поливинилацетат (ПВА) получают путем полимеризации винилацетата в качестве мономера, азобисизобутиронитрила (порофора) в качестве инициатора и метанола в качестве вспомогательного агента передачи цепи.

Поливиниловый спирт получают из раствора поливинилацетата в метаноле под воздействием катализатора — гидроксида натрия по реакции переэтерификации и по реакции омыления (см. рисунок 2.20).

Рисунок 2.20 — Принципиальная технологическая схема производства поливинилового спирта

2.24 Уксусная кислота

Сырье для процесса: метанол и монооксид углерода.

Целевой продукт: уксусная кислота.

Катализатор: комплексные соединения родия.

Краткое описание технологического процесса:

Уксусная кислота получается прямым взаимодействием оксида углерода и метанола в газожидкостном реакторе с механическим перемешиванием. Технологический процесс производства уксусной кислоты состоит из следующих стадий:

1. Получение оксида углерода:

а) очистка природного газа от сернистых соединений;

б) конверсия природного газа;

в) очистка конвертированного газа от диоксида углерода;

г) газоразделение;

д) компримирование газовых потоков.

2. Парообразование, распределение пара и конденсата.

3. Вспомогательные узлы и установки.

4. Получение уксусной кислоты:

а) синтез уксусной кислоты;

б) ректификация уксусной кислоты;

в) улавливание легких фракций;

г) приготовление катализатора и промотора.

5. Хранение готовой продукции, вспомогательные узлы и установки.

Описание технологического процесса получения оксида углерода

Очистка природного газа от сернистых соединений.

Для катализатора конверсии метана, сера является ядом, поэтому природный газ проходит предварительную очистку от сернистых соединений. Очистка проводится в два этапа. На первом этапе сероорганические соединения, содержащиеся в природном газе, подвергаются гидрированию на кобальтмолибденовом катализаторе. На втором этапе осуществляется поглощение сероводорода оксидом цинка.

Конверсия природного газа.

Оксид углерода получают пароуглекислотной конверсией природного газа. Процесс осуществляется в трубчатой печи риформинга на никелевом катализаторе при температуре газа на выходе реакционных труб 790 °C — 885 °C, давлении 1,0 — 1,2 МПа и объемной скорости не более 2300 ч-1. Реакция парового риформинга является эндотермичной, и тепло реакции обеспечивается сжиганием топлива — природного газа, топливного газа, отходящего из криогенной установки. Необходимое для процесса тепло получается при сжигании топлива в панельных беспламенных горелках и подводится через стенки реакционных труб печи. Тепло конвертированного газа утилизируется в котлах-утилизаторах для получения пара. Окончательное охлаждение газа проводится в водяном холодильнике, сконденсировавшаяся влага отделяется в сепараторе и используется в системе парообразования. Полученный конвертированный газ направляется на стадию очистки от диоксида углерода. Процесс конверсии ведется таким образом, чтобы в полученном конвертированном газе объемная доля остаточного метана составляла н/б 0,8%.

Очистка конвертированного газа от диоксида углерода

Диоксид углерода, присутствующий в сырьевом конвертированном газе, удаляется путем абсорбции метилдиэтаноламином (МДЭА) в абсорбере. Очищенный от CO2 газ компрессором подается на стадию разделения смеси оксида углерода и водорода. Регенерация насыщенного диоксидом углерода метилдиэтаноламинового раствора проводится в колонном аппарате (регенераторе). Выделившийся при этом диоксид углерода снова используется в процессе.

Газоразделение

Газовая смесь после стадии очистки от диоксида углерода сжимается компрессором и подается на стадию газоразделения. Пройдя предварительную осушку на синтетических цеолитах от влаги и CO2, исходный газ подается в блок разделения газов. Блок разделения газов — это установка, состоящая из трех тарельчатых колонн, теплообменной и емкостной аппаратуры, турбодетандера и вспомогательного оборудования. В блоке осуществляется низкотемпературное разделение исходного газа на оксид углерода, водород и метан. Водород является отходом процесса и используется в других производствах. Метан используется в качестве абсорбента оксида углерода в первой колоне низкотемпературного блока. Полученный оксид углерода направляется на стадию синтеза уксусной кислоты.

Компримирование газовых потоков

Для создания требуемого давления газовых потоков на всех стадиях процесса получения оксида углерода используются два поршневых одноступенчатых компрессора без смазки цилиндров и три центробежных с общей системой смазки.

Парообразование

В процессе получения уксусной кислоты используется пар различных параметров:

1. Пар с давлением 4,0 — 4,4 МПа (40 — 44 кгс/см2).

2. Пар с давлением 0,55 — 0,85 МПа (5,5 — 8,5 кгс/см2).

3. Пар с давлением 1,40 — 1,50 МПа (14 — 15 кгс/см2).

Пар с давлением 4,0 МПа (40 кгс/см2) получается на стадии конверсии природного газа в змеевиках и в охладителях за счет утилизации тепла конвертированного газа и дымовых газов.

Пар с давлением 1,4 МПа (14 кгс/см2) получается редуцированием пара 4,0 МПа (40 кгс/см2) и пара с давлением 2,0 МПа (20 кгс/см2), поступающего из сети.

Пар 0,55 — 0,85 МПа (5,5 — 8,5 кгс/см2) получается из пара 1,4 МПа (14 кгс/см2) из заводской сети и используется на внутренние нужды цеха. Имеются две системы сбора парового конденсата. В одной собирается конденсат пара 1,4 МПа. Из этой системы пар вторичного вскипания выдается в коллектор пара 0,85 МПа пониженного давления, а конденсат используется в системе парообразования, избыток конденсата выдается в сеть.

Синтез уксусной кислоты

Уксусную кислоту получают карбонилированием метанола при температуре 185 °C, давлении 2,8 МПа (28 кгс/см2) в присутствии катализатора процесса — комплексных соединений родия. Промотором катализаторной системы являются соединения йода — йодистый метил и йодистый водород.

Кроме пропионовой кислоты в процессе синтеза образуются другие легкокипящие примеси, такие как муравьиная кислота, ацетальдегид, диметиловый эфир, и т.д., а также насыщенные углеводороды (алканы).

Ректификация уксусной кислоты

Очистка уксусной кислоты проводится на четырех ректификационных колоннах. В первой колонне (колонне легких фракций) извлекается основная часть промотора (HI, CH3I), некоторая часть воды и родия, унесенного парами из испарительной емкости для возврата их на стадию синтеза и уксусная кислота для дальнейшей очистки. Во второй колонне (колонне осушки) производится обезвоживание уксусной кислоты до массовой концентрации воды не более 0,1% и снижение массовой концентрации HI до величины не более 1,0 ppm (млн-1). В третьей колонне (колонне тяжелых фракций) удаляются следы легких фракций в виде верхнего погона, а пропионовая кислота и другие тяжелые фракции — из куба колонны. Готовый продукт — уксусная кислота — отбирается в виде бокового потока с 67 тарелки и после охлаждения направляется в хранилища промежуточного склада. Четвертая колонна — колонна отпарки отходов кислоты — извлекает уксусную кислоту из кубового потока колонны тяжелых фракций. Пропионовая кислота концентрируется в кубе, откуда выдается на сжигание. Схемой предусмотрена пятая колонна — колонна удаления алканов, работающая периодически. Колонна служит для удаления следов алканов, которые образуются в реакционной системе и концентрируются в тяжелой фазе верхней части колонны отгонки легких фракций.

Регенерация легких фракций

Система регенерации легких фракций состоит из абсорбера высокого давления, абсорбера низкого давления, отпарной колонны и вспомогательного оборудования. Эта система предназначена для регенерации метилиода из газов, отводимых на сжигание из реактора стадии синтеза и колонны легких фракций. Извлеченный йодистый метил направляется на стадию синтеза, очищенный газ сжигается в печи сжигания газообразных отходов или на факеле (при нарушении режима). Абсорбентом в обоих абсорберах является уксусная кислота. Регенерация абсорбента проводится в отпарной колонне.

Хранение готовой продукции

Для хранения готовой продукции имеются два склада промежуточный и базисный. На промежуточном складе установлены 3 хранилища вместимостью 630 м3 каждое — два для кондиционного и одно для складирования некондиционного продукта. Базисный склад уксусной кислоты предназначен для хранения и отгрузки потребителям уксусной кислоты в количестве 150 тыс. т/год в железнодорожные цистерны и автомобильный транспорт. Для хранения кислоты на складе установлено шесть резервуаров объемом 1000 м3 каждый, один из которых является аварийным. Отгрузка уксусной кислоты в железнодорожные цистерны производится на наливной эстакаде через восемь стояков налива. Отгрузка уксусной кислоты в автоцистерны производится на отдельной эстакаде через два стояка.

Оборотное водоснабжение

Производство уксусной кислоты обеспечивается оборотной водой от цехового водооборотного цикла ВОЦ-9 производительностью 8000 м3/ч. В состав водооборотного цикла входит:

• насосная станция с установленными на ней насосами (5 шт.);
• три двухсекционные градирни.

Система сжигания жидких отходов

Система сжигания жидких отходов включает следующее оборудование: печь сжигания отходов, расходные емкости, насосы для подачи отходов, закалочную емкость, скруббер Вентури, насосы. Автоматическим регулятором PIC-3209 производится поддержание постоянного давления воздуха. Избыток его сбрасывается в атмосферу вместе с дымовыми газами печи в дымовую трубу.

Установка для сжигания газовых отходов

Сбросные газы после очистки в абсорберах высокого и низкого давления подаются в топочную камеру печи для сжигания. В предпусковой период или в аварийных случаях осуществляется сброс газов в факельную линию.

Факельная установка для сжигания сбросных газов из отделения уксусной кислоты

Факельная установка предназначена для сжигания некондиционных отходов в период пуска и наладки режима и сбросов от предохранительных клапанов. В составе этой установки факел отделения оксида углерода и факел отделения уксусной кислоты. Каждый факел снабжен тремя запальными горелками. Для полного сжигания сбрасываемых газов, на запальную горелку подается пар.

Сточные воды

Все загрязненные стоки цеха собираются в резервуар орггрязных стоков, откуда откачиваются на биохимическую очистку в цех БХО и ТООП.

2.25 Меламин

Сырье для процесса: карбамид и жидкий аммиак.

Целевой продукт: меламин.

Катализатор: гидросиликат алюминия.

Краткое описание технологического процесса:

Основным сырьем для получения меламина является раствор карбамида и жидкий аммиак.

Основными стадиями технологического процесса установки меламина являются (см. рисунок 2.21):

• концентрирование карбамида;
• мокрая очистка газа;
• синтез и фильтрация;
• система транспортировки катализатора;
• кристаллизация и выделение продукта сепарацией;
• солевой расплав, система высокотемпературного теплоносителя;
• хранение и упаковка готового продукта;
• система аммиака и изолирующего газа;
• система некондиционного продукта и очистки отходящего газа;
• система конденсации отходящего газа;
• система факельных сбросов.

Концентрирование раствора карбамида

С установки по производству карбамида раствор карбамида поступает в испаритель первой ступени выпарки, упаривается до массовой доли карбамида не менее 93% при температуре не менее 121 °C и давлении не более 45 кПа. Через вакуум-сепаратор плав карбамида поступает в испаритель второй ступени выпаривания, где упаривается до массовой доли карбамида 99,5%, при абсолютном давлении не более 5 кПа и температуре не менее 136 °C. Парожидкостная смесь поступает в сепаратор, где происходит отделение газовой фазы от жидкой. Соковый пар из сепаратора конденсируется, конденсат соковых паров из конденсаторов отводится в производство карбамида. Пары и инерты дожимаются эжектором и транспортируются в концевой конденсатор, из которого отводятся в скруббер сбрасываемого газа, промываются и выбрасываются в атмосферу. Плав подается в скруббер карбамида на установку меламина.

Мокрая очистка газа

Основной целью промывки газа является очистка и охлаждение газа для подачи на стадию кристаллизации и преобразование вторичных продуктов с аммиаком в карбамид. Технологический газ из циклона меламина охлаждается в скруббере циркулирующим плавом карбамида, который вводится через разбрызгивающие форсунки, обеспечивая в прямом контакте с технологическим газом его энергичное охлаждение и промывку. Промытые газы отделяются от расплавленного карбамида в сепараторах, установленных на нижней секции карбамидного скруббера. Жидкий карбамид возвращается обратно в цикл. Очищенный газ из скруббера направляется в циклон технологического газа, после которого распределяется по трем направлениям. Большая часть его используется в качестве охлаждающего газа в кристаллизаторе, другая часть — для создания кипящего слоя в реакторе, остальное передается в систему очистки отходящих газов.

Синтез и фильтрация

Получение меламина основано на реакции синтеза из карбамида при температуре 390 °C и давлении 0,33 МПа в реакторе синтеза в псевдоожиженном слое катализатора — гидросиликате алюминия. Смесь газов, выходящая из реактора, охлаждается в газовом охладителе реактора до температуры, при которой происходит кристаллизация только побочных продуктов — мелема и мелама, которые осаждаются и удаляются из потока вместе с уносимыми частицами катализатора на фильтре обратной продувки. Отделенная пыль транспортируется азотом в бункер для катализатора, для временного хранения перед фасовкой в мешки.

Кристаллизация и выделение продукта сепарацией

Поток технологического газа из фильтра обратной продувки содержит готовый меламин и направляется в кристаллизатор, где смешивается с циркулирующим технологическим газом, выходящим из карбамидного скруббера, температура в кристаллизаторе снижается примерно до 210 °C.

Твердые частицы меламина выделяются из газового потока в следующем за кристаллизатором циклоне, откуда меламин попадает в систему транспортировки меламина. Газовая фаза из циклона возвращается в скруббер карбамида. Солевой расплав — система высокотемпературного теплоносителя. Система расплава соли обеспечивает подвод тепла, необходимый для процесса производства меламина. Важнейшими компонентами секции расплава соли являются печь с прямым огневым нагревом с системой предварительного подогрева воздуха горения, резервуар для хранения расплава соли и насос циркуляции расплава соли. Расплавленная соль перекачивается из резервуара для хранения расплава соли через нагревательный змеевик печи. Отсюда горячий расплав поступает в реактор и в газовый подогреватель псевдоожиженного слоя, обеспечивая необходимый подвод тепла к реакционной секции.

Хранение и упаковка готового продукта

Из циклона меламин подается в два бункера системы транспортировки меламина. Пока один бункер заполняется продуктом, второй используется для распределения меламина по системе расфасовки и упаковки меламина, в которую входят комплектные линии для фасовки в биг-беги весом 1000, 750, 500 кг и мешки весом 25 кг с последующим формированием их в пакеты весом 1000 кг.

Система аммиака и изолирующего газа

Жидкий аммиак, поступающий от границы установки, испаряется в испарителе аммиака. Далее аммиак подогревается паром высокого давления в перегревателе аммиака и используется в реакторе для распыления карбамида и для регенерации фильтров обратной продувки.

Система факельных сбросов

Аварийные сбросы от предохранительных клапанов, от реактора, при срабатывании системы противоаварийной защиты, направляются для термического обезвреживания на факел.

Рисунок 2.21 — Принципиальная технологическая схема производства меламина

2.26 Терефталоилхлорид

Сырье для процесса: параксилол, испаренный хлор, терефталевая кислота.

Целевой продукт: терефталоилхлорид.

Побочные продукты: хлористый водород, различные продукты хлорирования ароматического ядра.

Катализатор: Порофор ЧХЗ-57, хлорное железо.

Химическая реакция:

Хлорирование параксилола:

Получение терефталоилхлорида-сырца методом синтеза из терефталевой кислоты и гексахлорпараксилола осуществляется по реакции:

Краткое описание технологического процесса:

Технологический процесс получения терефталоилхлорида (далее — ТФХ), является периодическим и включает в себя следующие стадии (см. рисунок 2.22):

• осушка и перегонка параксилола;
• хлорирование параксилола;
• синтез терефталоилхлорида;
• вакуумная перегонка терефталоилхлорида и упаковка.

Рисунок 2.22 — Принципиальная схема производства терефталоилхлорида

Хлорирование параксилола проводится при температуре 40 °C — 115 °C в каскаде из двух или трех емкостных эмалированных аппаратов в присутствии инициатора — порофора (или перкадокса) в растворе хлороформа. С целью уменьшения влияния солей железа Fe3+, вызывающих нежелательную побочную реакцию хлорирования ароматического ядра, хлорирование проводится в присутствии трибутилфосфата, который образует с железом нерастворимый комплекс.

Получение терефталоилхлорида-сырца методом синтеза из терефталевой кислоты и гексахлорпараксилола осуществляется по реакции, описанной ниже.

Синтез ТФХ-сырца осуществляется в эмалированном аппарате с рубашкой теплообмена и мешалкой при температуре 110 °C — 140 °C, атмосферном давлении и в присутствии катализатора — хлорного железа. Реакция проводится в избытке терефталевой кислоты.

Перегонка ТФХ-сырца осуществляется в аппарате колонного типа, имеющем насадку из колец Рашига, со встроенным конденсатором и совмещенном с отгонным кубом. И проводится под вакуумом во избежание разложения терефталоилхлорида под действием высоких температур.

Очищенный терефталоилхлорид в виде расплава поступает на чешуировочные машины и отгружается в герметичных барабанах.

2.27 Простые полиэфиры

Сырье для процесса: окись пропилена, окись этилена, глицерин, пропиленгликоль, этиленгликоль, диэтиленгликоль, пропиленгликоль, этилендиамин, сахароза, сорбит.

Катализатор: едкий калий KOH.

Технология 1

Краткое описание производства простых полиэфиров:

Производство предназначено для получения простых полиэфиров (ППЭ) различных марок полимеризацией окисей алкиленов (окиси пропилена, окиси этилена) в присутствии стартовых веществ с активным протоном (-OH, -NH).

Технологический процесс состоит из следующих стадий (см. рисунок 2.23):

• получение щелочного стартового вещества;
• полимеризация;
• очистка щелочного полимеризата;
• сушка готового продукта и финишная фильтрация.

БЛОК-СХЕМА ПРОИЗВОДСТВА ПОЛИЭФИРОВ

Рисунок 2.23 — Схема получения простых эфиров

Приготовление щелочного стартового вещества

Приготовление катализатора заключается в растворении едкого калия в стартовом веществе с последующим удалением воды (при необходимости). В зависимости от марки выпускаемого ППЭ в качестве стартового вещества применяют глицерин, этиленгликоль, суспензию сахара в глицерине, суспензию кристаллического сорбита в пропиленгликоле или суспензию сахара в диэтиленгликоле, этилендиамин и т.д.

Растворение едкого калия проводится в реакторе с мешалкой при температуре 50 °C — 100 °C. Осушку щелочного стартового вещества (при необходимости) осуществляют испарением воды при температуре 100 °C — 120 °C в условии вакуума в аппарате с мешалкой или роторно-пленочном испарителе.

Полимеризация

Синтез ППЭ осуществляют в реакторе с мешалкой и/или с циркуляционным контуром, включающим выносной теплообменник, в режиме постепенной подачи окиси алкилена в массу ППЭ. Температурный режим процесса полимеризации окиси алкилена в зависимости от марки выпускаемого полиэфира выбирают в интервале температур 80 °C — 140 °C. Давление в реакторе поддерживают в интервале 0,1 — 0,6 МПа. Съем тепла полимеризации окиси алкилена осуществляют подачей охлаждающей воды в рубашку реактора и/или выносной теплообменник. После окончания подачи окиси алкилена производится выдержка реакционной массы при температуре 110 — 140 °C. Полученный щелочной полимеризат направляют на узел очистки. Избыточное давление реактора стравливается на узел очистки газовых сдувок.

Очистка щелочного полимеризата

Для удаления щелочного катализатора (при необходимости) ППЭ нейтрализуют кислотами до pH 4,5 — 9,0 (в зависимости от марки ППЭ). Далее нейтрализованный ППЭ либо направляют потребителю, либо подвергают очистке от солей. Наиболее универсальным методом очистки ППЭ полиуретанового назначения является фосфатно-сорбционный. Указанный метод включает несколько стадий:

• омыление щелочного полимеризата обессоленной водой;
• нейтрализация ортофосфорной кислотой;
• сорбция непрореагировавших щелочных примесей кислотноактивированным бентонитом;
• формирование осадка соли KH2PO4 с бентонитом в процессе постепенного удаления воды;
• удаление осадка соли KH2PO4 с бентонитом фильтрацией.

Омыление, нейтрализацию фосфорной кислотой, формирование осадка проводят в реакторе с мешалкой. Удаление осадка осуществляют на фильтре, заправленном фильтрующим материалом (бельтингом). В процессе омыления и нейтрализации поддерживают температуру среды 85 °C — 100 °C подачей пара в рубашку реактора. После нейтрализации загружают кислотноактивированный бентонит и антиоксидант.

Формирование осадка осуществляют в процессе упаривания воды в условии постепенного увеличения вакуума. Температура процесса упарки 85 °C — 120 °C поддерживается подачей пара давлением в рубашку реактора.

Пары воды, образующиеся при упаривании, конденсируют и подают на узел переработки высококонцентрированных стоков. После осушки, в полиэфир добавляют вспомогательный фильтрующий материал на основе целлюлозы.

Фильтрация осуществляется на фильтре, заправленном фильтрующим материалом (бельтингом). Режим работы фильтра предусматривает следующие технологические операции: продувка азотом, намыв фильтровального слоя, фильтрация, просушка осадка, выгрузка осадка. Намывным слоем, наносимым на фильтр-ткань, служит слой осадка (соли фосфорной кислоты, адсорбированные бентонитом, фильтрующий материал).

Осадок после каждой операции фильтрации сбрасывается в специальный контейнер для ОПО и отправляется на полигон захоронения отходов или отгружается потребителям.

Сушка и финишная фильтрация

Сушка полиэфира осуществляется на роторном испарителе-дистилляторе при температуре 115 °C — 145 °C и вакууме до минус 0,1 МПа, где окончательно удаляется вода и другие летучие органические примеси. Сухой полиэфир дополнительно пропускают через рамный фильтр и откачивают на склад для усреднения и отгрузки потребителям.

Очистка газовых выбросов

На производстве простых полиэфиров газовые выбросы периодически образуются при стравливании давления в полимеризаторах в конце процесса, после выдержки, и при приеме пропилена и окисей этилена в мерные емкости, и на стадии упарки и сушки.

Выбросы представляют собой смесь азота с парами окиси пропилена и окиси этилена с небольшим содержанием ацетальдегида.

1, 2 — первая ступень теплообменников; 3, 4 — фазоразделители; 5, 6 — вторая ступень теплообменников; 7, 8 — фазоразделители; 9 — смеситель; 10 — абсорбционная колонна; 11 — рекуператор; 12 — емкость; 13, 14 — теплообменники

Рисунок 2.24 — Принципиальная схема узла конденсации и абсорбции технологических сдувок

Газовые сдувки с узла полимеризации проходят через две ступени конденсации (две пары теплообменников 1, 2, 5, 6) узла НТК. На первой ступени происходит конденсация паров при охлаждении теплоносителем с температурой 0 °C — минус 2 °C, на второй ступени конденсация осуществляется теплоносителем с температурой минус 28 °C.

Сконденсированные окись этилена и окись пропилена из фазоразделителей 3, 4, 7, 8 возвращают на производство ППЭ. Газовая фаза из фазоразделителей 3, 4 направляется в трубное пространство теплообменников 5, 6.

Несконденсированные пары через смеситель 9 направляются в нижнюю секцию абсорбционной колонны 10. Сверху колонны подается абсорбент (водно-гликолевый раствор щелочи (KOH, NaOH) 0,5 \div 1,5\%\text{масс}. ).

Очистка в колонне 10 происходит за счет поглощения паров ОП и ОЭ адсорбентом. Насыщенный сорбент после поглощения ОП и ОЭ с куба колонны 10 направляется в теплообменник-рекуператор 11, где нагревается за счет тепла горячего сорбента, поступающего из емкости 12. Затем дополнительно нагревается в теплообменнике 13 паром до необходимой температуры и направляется на выдержку в емкость 12, где в процессе гидратации ОП и ОЭ образуются гликоли. Из емкости 12 горячий сорбент направляется на охлаждение в рекуператор 11, в теплообменник 14 и далее возвращается на орошение колонны 10. При достижении концентрации гликолей в абсорбенте 30% — 55% абсорбент выводится из системы и отгружается потребителю, а в систему заливается свежая порция раствора щелочи.

Технология 2

Простые полиэфиры не очищенные

Сырье для процесса: этилена окись, пропилена окись техническая, этиленгликоль.

Целевой продукт: простые полиэфиры не очищенные.

Побочные продукты: нет.

Катализатор: гидроокись калия (KOH).

Краткое описание технологического процесса:

Процесс получения простых полиэфиров (см. рисунок 2.25) проводится реакцией оксипропилирования и оксиэтилирования, для чего в реактор (поз. SA-202 A) производится прием расчетного количества стартового вещества и щелочного катализатора (KOH). Далее включают турбонасос (поз. PC-202 A, B) и начинают циркуляцию через испаритель (поз. E-202). При достижении температуры 121 °C — 130 °C начинают подавать окись пропилена. Оксипропилирование проводят при температуре 125 °C — 135 °C. После окончания процесса оксипропилирования и выдержки, в реакторы (поз. SA-202 B, C) начинают подавать окись этилена. Реакция оксиэтилирования проводится при температуре 125 — 140 °C с постепенным повышением давления до 6,0 кгс/см2. После проведения реакции оксиэтилирования, продукт насосом (поз. PC-202 A, B) откачивается в резервуар (поз. SR-305). Из резервуара (поз. SR-305) простые полиэфиры откачиваются насосами (поз. PC-307 A, B) в ж/д цистерны или передаются по трубопроводу потребителю.

Рисунок 2.25 — Принципиальная технологическая схема производства простого полиэфира

2.28 Противоизносная присадка для дизельного топлива

Сырье для процесса: жирные кислоты талового масла, органический растворитель.

Целевой продукт: противоизносная присадка для дизельного топлива.

Побочные продукты: нет информации.

Катализатор: нет.

Краткое описание технологического процесса:

Противоизносная присадка для дизельного топлива «Байкат» производится путем смешения жирных кислот талового масла и органического растворителя в реакторе.

Режимные параметры процесса:

• температура в реакторе в пределах — 30 °C — 50 °C;
• продолжительность перемешивания смеси в реакторе — 1 ч.

2.29 Депрессорные присадки

Сырье для процесса: этилен, винилацетат.

Целевой продукт: депрессорная присадка.

Побочные продукты: нет информации.

Катализатор: инициатор.

Краткое описание технологического процесса:

Депрессорные присадки — производятся синтезированием сополимера этилена с винилацетатом в присутствии инициатора.

Режимные параметры процесса:

• температура в реакторе — 85 °C — 115 °C;
• давление — 90 — 240 кгс/см2.

2.30 Хлороформ

Сырье для процесса: метан, хлор.

Целевой продукт: хлороформ (трихлорметан).

Побочные продукты: другие продукты хлорирования метана.

Краткое описание технологического процесса:

Хлороформ производят хлорированием метана, нагревая смесь хлора и второго вещества в нужном соотношении до температуры 400 °C — 500 °C. При этой температуре происходит серия химических реакций, постепенно превращающих метан или метилхлорид в соединения с большим содержанием хлора.

Результатом процесса является смесь, состоящая из метилхлорида, дихлорметана, хлороформа и тетрахлорметана. Разделение веществ осуществляется дистилляцией. Принципиальная технологическая схема производства хлороформа представлена на рисунке 2.26.

Рисунок 2.26 — Принципиальная технологическая схема производства простого полиэфира

2.31 Хладоны и мономеры на их основе

Производство Х-22

Осуществляется гидрофторированием хлороформа фтористым водородом в жидкой фазе при давлении 7,5 — 8,5 кгс/см2 и температуре 70 °C — 95 °C, в присутствии катализатора — пятихлористой сурьмы. Принципиальная технологическая схема производства хладона Х-22 представлена на рисунке 2.27.

Рисунок 2.27 — Принципиальная технологическая схема производства хладона Х-22

Производство Х-113

Производство Х-113 включает две стадии:

• фторирование безводным фтористым водородом и хлорирование газообразным хлором перхлорэтилена (ПХЭ) в жидкой фазе при давлении до 0,15 МПа и температуре 110 °C — 140 °C;
• одновременное фторирование безводным фтористым водородом и хлорирование перхлорэтилена (ПХЭ) в жидкой фазе при давлении 0,3 — 0,6 МПа и температуре 110 °C — 150 °C.

Принципиальная технологическая схема производства хладона Х-113 представлена на рисунке 2.28.

Рисунок 2.28 — Принципиальная технологическая схема производства хладона Х-113

Производство Х-142в

Осуществляется фторированием хлористого винилидена фтористым водородом в жидкой фазе при температуре не более 150 °C и давлении 13,0 — 22,0 кгс/см2 в присутствии катализатора — четыреххлористого олова. Принципиальная технологическая схема производства хладона Х-142в представлена на рисунке 2.29.

Рисунок 2.29 — Принципиальная технологическая схема производства хладона Х-142в

Производство мономера-2

Термическое разложение Х-142 при температуре 450 °C — 950 °C приводит к образованию мономера-2. Принципиальная технологическая схема производства мономера-2 представлена на рисунке 2.30.

Рисунок 2.30 — Принципиальная технологическая схема производства мономера-2

Производство мономера-3

Принципиальная технологическая схема производства мономера-3 представлена на рисунке 2.31.

Рисунок 2.31 — Принципиальная технологическая схема производства мономера-3

Производство мономера-4

Термическое разложение Х-22 при температуре 550 °C — 850 °C приводит к образованию мономера-4. Принципиальная технологическая схема производства мономера-4 представлена на рисунке 2.32.

Рисунок 2.32 — Принципиальная технологическая схема производства мономера-4

2.32 Синтанолы

Сырье для процесса: оксид этилена или оксид пропилена, высшие жирные спирты различных фракций, уксусная кислота.

Целевой продукт: синтанолы различной степени оксиалкилирования (АЛМ-1 — АЛМ-23, АЦСЭ-12, ОС-20 — ОС-80 и др.).

Побочные продукты: нет.

Катализатор: гидроксид калия или гидроксид натрия.

Краткое описание технологического процесса:

• образование каталитического комплекса (на примере гидроксида калия):

ROH + KOH -> ROK + H2O

• инициирование катализированной реакционной массы (на примере окиси этилена):

• оксиэтилирование инициированной реакционной массы:

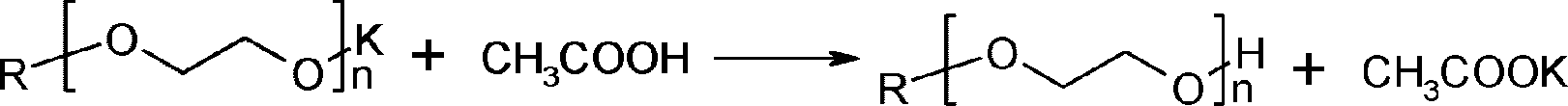

• нейтрализация готового продукта (на примере уксусной кислоты):

Основной побочной реакцией оксиэтилирования или оксипропилирования является реакция образования низкомолекулярных оксиалкилированных соединений воды (полиэтиленгликолей, полипропиленгликолей или полиэтиленоксидов) ввиду того, что исходное сырье и катализатор в определенных количествах содержит воду:

Производство синтанолов использует в своей основе постоянное распыление жидкой фазы в постоянно меняющийся объем газовой фазы. Процесс основан на способности нуклеофильных соединений (жидкая фаза) в присутствии различных каталитических инициаторов при определенных условиях (температура, давление) соединяться с оксидом этилена или оксидом пропилена (газовая фаза), образуя полимерную цепь с определенными физико-химическими свойствами.

Принципиальная технологическая схема производства синтанолов представлена на рисунке 2.33.

Рисунок 2.33 — Принципиальная технологическая схема производства синтанолов

2.33 Производство сульфированных продуктов (линейной алкилбензосульфокислоты (ЛАБСК), сульфоэтоксилатов жирных спиртов (СЭЖС, Na-соль, 70% паста), алкилсульфата (АС))

Сырье для процесса:

• получения ЛАБСК — сера, линейный алкилбензол (ЛАБ);
• получения СЭЖС, Na-соль, 70% паста — сера, этоксилаты жирных спиртов (ЭЖС) на 1, 2, 3 моля ОЭ, едкий натр (46%-ный водный раствор);
• получения АС — сера, высшие жирные спирты фракции C12 — C14 (ВЖС), едкий натр (46%-ный водный раствор).

Целевой продукт: ЛАБСК, СЭЖС, Na-соль, 70% паста марки Б1, Б2, Б3, Б2вн, Б2К, АС.

Побочные продукты: нет.

Катализатор: для конверсии SO2 в SO3 — пятиокись ванадия.

Краткое описание технологического процесса:

В основу технологического процесса положена реакция сульфирования органического сырья триоксидом серы:

• получение сульфирующего агента:

S + O₂ -> SO₂

SO₂ + 0,5O₂ -> SO₃

• сульфирование алкилбензола:

• сульфирование ЭЖС:

• нейтрализация СЭЖС:

• сульфирование ВЖС:

ROH + SO₃ -> ROSO₃H

• нейтрализация сульфокислоты:

ROSO₃H + NaOH -> ROSO₃Na + H₂O

Производство сульфированных продуктов предназначено для производства линейной алкилбензосульфокислоты, сульфоэтоксилатов жирных спиртов (на 1, 2, 3 моль ОЭ), алкилсульфата реакцией сульфирования органического сырья (соответственно ЛАБ, ЭЖС на 1, 2, 3 моль ОЭ, ВЖС) триоксидом серы в пленочном реакторе, с последующей нейтрализацией в нейтрализаторе едким натром полученных сульфокислот для получения СЭЖС, Na-соль, 70% паста и алкилсульфата.

Принципиальная технологическая схема производства сульфированных продуктов представлена на рисунке 2.34.

Рисунок 2.34 — Принципиальная технологическая схема производства сульфированных продуктов

2.34 Совместное производство полиэтиленгликолей и метоксиполиэтиленгликолей

Сырье для процесса:

• при производстве ПЭГов — моноэтиленгликоль (МЭГ) или диэтиленгликоль (ДЭГ), оксид этилена, уксусная кислота;
• при производстве МПЭГов метанол или метилкарбитол (МК) или метилцеллозольв (МЦ), оксид этилена, уксусная кислота.

Целевые продукты: ПЭГи низкомолекулярные (ПЭГ-100, ПЭГ-200, ПЭГ-300, ПЭГ-400, ПЭГ-600, ПЭГ-800, ПЭГ-1000), ПЭГи высокомолекулярные (ПЭГ-1500, ПЭГ-2000, ПЭГ-4000, ПЭГ-6000, ПЭГ-8000), МПЭГи низкомолекулярные (МПЭГ-500, МПЭГ-750, МПЭГ-875, МПЭГ-1000), МПЭГи высокомолекулярные (МПЭГ-2000, МПЭГ-3000, МПЭГ-5000).

Побочные продукты: нет.

Катализатор: гидроксид калия или гидроксид натрия (для ПЭГов), 30%-ный раствор метилата натрия в метаноле (для МПЭГов).

Краткое описание технологического процесса:

При производстве ПЭГов:

• образование каталитического комплекса (на примере МЭГ):

• инициирование катализированной реакционной массы (на примере ДЭГ):

• оксиэтилирование инициированной реакционной массы (на примере ДЭГ):

• нейтрализация готового продукта (на примере уксусной кислоты):

При производстве МПЭГов:

• образование каталитического комплекса (на примере МК)

• инициирование катализированной реакционной массы (на примере МК):

• оксиэтилирование инициированной реакционной массы (на примере МК)

• нейтрализация готового продукта (на примере уксусной кислоты):

Производство ПЭГов (МПЭГов) использует в своей основе постоянное распыление жидкой фазы (МЭГ или ДЭГ — при производстве ПЭГов, метанола или МК — при производстве МПЭГов) в постоянно меняющийся объем газовой фазы (оксид этилена). Процесс основан на способности компонентов жидкой фазы в присутствии различных каталитических инициаторов при определенных условиях (температура, давление) соединяться с оксидом этилена (газовая фаза) в реакторном блоке, образуя полимерную цепь с определенными физико-химическими свойствами.

Принципиальная технологическая схема совместного производства полиэтиленгликолей и метоксиполиэтиленгликолей представлена на рисунке 2.35.

Рисунок 2.35 — Принципиальная технологическая схема производства полиэтиленгликолей и метоксиполиэтиленгликолей

Раздел 3. Текущие уровни эмиссии в окружающую среду при производстве продукции тонкого органического синтеза

В данном разделе представлены данные по выбросам, сбросам, отходам, энергопотреблению и физическим факторам воздействия производств продукции тонкого органического синтеза, описанных в разделе 2.

3.1 Моноалкилфенол

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве моноалкилфенола представлены в таблицах 3.1 - 3.5.

Таблица 3.1

Текущие уровни выбросов в атмосферу при производстве моноалкилфенолов

Таблица 3.2

Текущие уровни сбросов в водную среду при производстве моноалкилфенолов

Таблица 3.3

Текущие уровни отходов при производстве моноалкилфенолов

Таблица 3.4

Физические факторы воздействия на окружающую среду при производстве моноалкилфенолов

Таблица 3.5

Энергопотребление при производстве моноалкилфенолов

3.2 альфа-Олефины

3.2.1 Производство \alpha - \text{олефинов}

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве \alpha - \text{олефинов} представлены в таблицах 3.6 - 3.10.

Таблица 3.6

Текущие уровни выбросов в атмосферу при производстве \alpha - \text{олефинов}

Таблица 3.7

Текущие уровни сбросов в водную среду при производстве \alpha - \text{олефинов}

Таблица 3.8

Текущие уровни отходов при производстве \alpha - \text{олефинов}

Таблица 3.9

Физические факторы воздействия на окружающую среду при производстве \alpha - \text{олефинов}

Таблица 3.10

Энергопотребление при производстве \alpha - \text{олефинов}

3.2.2 Разделение фракции \alpha - \text{олефинов} на C₁₂, C₁₄

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве фракций \alpha - \text{олефинов} C12, C14 представлены в таблицах 3.11 - 3.15.

Таблица 3.11

Текущие уровни выбросов в атмосферу при производстве фракций \alpha - \text{олефинов} C₁₂, C₁₄

Таблица 3.12

Текущие уровни сбросов в водную среду при производстве фракций \alpha - \text{олефинов} C₁₂, C₁₄

Таблица 3.13

Текущие уровни отходов при производстве фракций \alpha - \text{олефинов} C₁₂, C₁₄

Таблица 3.14

Физические факторы воздействия на окружающую среду при производстве фракций \alpha - \text{олефинов} C₁₂, C₁₄

Таблица 3.15

Энергопотребление при производстве фракций \alpha - \text{олефинов} C₁₂, C₁₄

3.3 Диизобутилалюминийгидрид (ДИБАГ)

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве диизобутилалюминийгидрида представлены в таблицах 3.16 - 3.20.

Таблица 3.16

Текущие уровни выбросов в атмосферу при производстве диизобутилалюминийгидрида

Таблица 3.17

Текущие уровни сбросов в водную среду при производстве диизобутилалюминийгидрида

Таблица 3.18

Текущие уровни отходов при производстве диизобутилалюминийгидрида

Таблица 3.19

Физические факторы воздействия на окружающую среду при производстве диизобутилалюминийгидрида

Таблица 3.20

Энергопотребление при производстве диизобутилалюминийгидрида

3.4 Дициклопентадиен

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве дициклопентадиена представлены в таблицах 3.21 - 3.25.

Таблица 3.21

Текущие уровни выбросов в атмосферу при производстве дициклопентадиена

Таблица 3.22

Текущие уровни сбросов в водную среду при производстве дициклопентадиена

Таблица 3.23

Текущие уровни отходов при производстве дициклопентадиена

Таблица 3.24

Физические факторы воздействия на окружающую среду при производстве дициклопентадиена

Таблица 3.25

Энергопотребление при производстве дициклопентадиена

3.5 Неодеканоат неодима

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве неодеканоата неодима представлены в таблицах 3.26 - 3.30.

Таблица 3.26

Текущие уровни выбросов в атмосферу при производстве неодеканоата неодима

Таблица 3.27

Текущие уровни сбросов в водную среду при производстве неодеканоата неодима

Таблица 3.28

Текущие уровни отходов при производстве неодеканоата неодима

Таблица 3.29

Физические факторы воздействия на окружающую среду при производстве неодеканоата неодима

Таблица 3.30

Энергопотребление при производстве неодеканоата неодима

3.6 Оксиэтилированные алкилфенолы

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве оксиэтилированных алкилфенолов представлены в таблицах 3.31 - 3.35.

Таблица 3.31

Текущие уровни выбросов в атмосферу при производстве оксиэтилированных алкилфенолов

Таблица 3.32

Текущие уровни сбросов в водную среду при производстве оксиэтилированных алкилфенолов

Таблица 3.33

Текущие уровни отходов при производстве оксиэтилированных алкилфенолов

Таблица 3.34

Физические факторы воздействия на окружающую среду при производстве оксиэтилированных алкилфенолов

Таблица 3.35

Энергопотребление при производстве оксиэтилированных алкилфенолов

3.7 Очищенный гексановый растворитель

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве очищенного гексанового растворителя представлены в таблицах 3.36 - 3.40.

Таблица 3.36

Текущие уровни выбросов в атмосферу при производстве очищенного гексанового растворителя

Таблица 3.37

Текущие уровни сбросов в водную среду при производстве очищенного гексанового растворителя

Таблица 3.38

Текущие уровни отходов при производстве очищенного гексанового растворителя

Таблица 3.39

Физические факторы воздействия на окружающую среду при производстве очищенного гексанового растворителя

Таблица 3.40

Энергопотребление при производстве очищенного гексанового растворителя

3.8 Полиэтиленгликоли

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве полиэтиленгликолей представлены в таблицах 3.41 - 3.45.

Таблица 3.41

Текущие уровни выбросов в атмосферу при производстве полиэтиленгликолей

Таблица 3.42

Текущие уровни сбросов в водную среду при производстве полиэтиленгликолей

Таблица 3.43

Текущие уровни отходов при производстве полиэтиленгликолей

Таблица 3.44

Физические факторы воздействия на окружающую среду при производстве полиэтиленгликолей

Таблица 3.45

Энергопотребление при производстве полиэтиленгликолей

3.9 Пропиленгликоль

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве пропиленгликоля представлены в таблицах 3.46 - 3.50.

Таблица 3.46

Текущие уровни выбросов в атмосферу при производстве пропиленгликоля

Таблица 3.47

Текущие уровни сбросов в водную среду при производстве пропиленгликоля

Таблица 3.48

Текущие уровни отходов при производстве пропиленгликоля

Таблица 3.49

Физические факторы воздействия на окружающую среду при производстве пропиленгликоля

Таблица 3.50

Энергопотребление при производстве пропиленгликоля

3.10 Триизобутилалюминий

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве триизобутилалюминия представлены в таблицах 3.51 - 3.55.

Таблица 3.51

Текущие уровни выбросов в атмосферу при производстве триизобутилалюминия

Таблица 3.52

Текущие уровни сбросов в водную среду при производстве триизобутилалюминия

Таблица 3.53

Текущие уровни отходов при производстве триизобутилалюминия

Таблица 3.54

Физические факторы воздействия на окружающую среду при производстве триизобутилалюминия

Таблица 3.55

Энергопотребление при производстве триизобутилалюминия

3.11 Тримеры и тетрамеры пропилена

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве тримеров и тетрамеров пропилена представлены в таблицах 3.56 - 3.60.

Таблица 3.56

Текущие уровни выбросов в атмосферу при производстве тримеров и тетрамеров пропилена

Таблица 3.57

Текущие уровни сбросов в водную среду при производстве тримеров и тетрамеров пропилена

Таблица 3.58

Текущие уровни отходов при производстве тримеров и тетрамеров пропилена

Таблица 3.59

Физические факторы воздействия на окружающую среду при производстве тримеров и тетрамеров пропилена

Таблица 3.60

Энергопотребление при производстве тримеров и тетрамеров пропилена

3.12 Триэтилалюминий

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве триэтилалюминия представлены в таблицах 3.61 - 3.65.

Таблица 3.61

Текущие уровни выбросов в атмосферу при производстве триэтилалюминия

Таблица 3.62

Текущие уровни сбросов в водную среду при производстве триэтилалюминия

Таблица 3.63

Текущие уровни отходов при производстве триэтилалюминия

Таблица 3.64

Физические факторы воздействия на окружающую среду при производстве триэтилалюминия

Таблица 3.65

Энергопотребление при производстве триэтилалюминия

3.13 Этилалюминийсесквихлорид

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве этилалюминийсесквихлорида представлены в таблицах 3.66 - 3.70.

Таблица 3.66

Текущие уровни выбросов в атмосферу при производстве этилалюминийсесквихлорида

Таблица 3.67

Текущие уровни сбросов в водную среду при производстве этилалюминийсесквихлорида

Таблица 3.68

Текущие уровни отходов при производстве этилалюминийсесквихлорида

Таблица 3.69

Физические факторы воздействия на окружающую среду при производстве этилалюминийсесквихлорида

Таблица 3.70

Энергопотребление при производстве этилалюминийсесквихлорида

3.14 Этилцеллозольв

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве этилцеллозольва представлены в таблицах 3.71 - 3.75.

Таблица 3.71

Текущие уровни выбросов в атмосферу при производстве этилцеллозольва

Таблица 3.72

Текущие уровни сбросов в водную среду при производстве этилцеллозольва

Таблица 3.73

Текущие уровни отходов при производстве этилцеллозольва

Таблица 3.74

Физические факторы воздействия на окружающую среду при производстве этилцеллозольва

Таблица 3.75

Энергопотребление при производстве этилцеллозольва

3.15 Пара-третичный бутилфенол (ПТБФ)

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве пара-третичного бутилфенола представлены в таблицах 3.76 - 3.80.

Таблица 3.76

Текущие уровни выбросов в атмосферу при производстве пара-третичного бутилфенола

Таблица 3.77

Текущие уровни сбросов в водную среду при производстве пара-третичного бутилфенола

Таблица 3.78

Текущие уровни отходов при производстве пара-третичного бутилфенола

Таблица 3.79

Физические факторы воздействия на окружающую среду при производстве пара-третичного бутилфенола

Таблица 3.80

Энергопотребление при производстве пара-третичного бутилфенола

3.16 Бутилацетат

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве бутилацетата представлены в таблицах 3.81 - 3.85.

Таблица 3.81

Текущие уровни выбросов в атмосферу при производстве бутилацетата

Таблица 3.82

Текущие уровни сбросов в водную среду при производстве бутилацетата

Таблица 3.83

Текущие уровни отходов при производстве бутилацетата

Таблица 3.84

Физические факторы воздействия на окружающую среду при производстве бутилацетата

Таблица 3.85

Энергопотребление при производстве бутилацетата

3.17 Ацетальдегид

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве ацетальдегида представлены в таблицах 3.86 — 3.90.

Таблица 3.86

Текущие уровни выбросов в атмосферу при производстве ацетальдегида

Таблица 3.87

Текущие уровни сбросов в водную среду при производстве ацетальдегида

Таблица 3.88

Текущие уровни отходов при производстве ацетальдегида

Таблица 3.89

Физические факторы воздействия на окружающую среду при производстве ацетальдегида

Таблица 3.90

Энергопотребление при производстве ацетальдегида

3.18 Ацетилен

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве ацетилена представлены в таблицах 3.91 - 3.95.

Таблица 3.91

Текущие уровни выбросов в атмосферу при производстве ацетилена

Таблица 3.92

Текущие уровни сбросов в водную среду при производстве ацетилена

Таблица 3.93

Текущие уровни отходов при производстве ацетилена

Таблица 3.94

Физические факторы воздействия на окружающую среду при производстве ацетилена

Таблица 3.95

Энергопотребление при производстве ацетилена

3.19 Винилацетат

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве винилацетата представлены в таблицах 3.96 - 3.100.

Таблица 3.96

Текущие уровни выбросов в атмосферу при производстве винилацетата

Таблица 3.97

Текущие уровни сбросов в водную среду при производстве винилацетата

Таблица 3.98

Текущие уровни отходов при производстве винилацетата

Таблица 3.99

Физические факторы воздействия на окружающую среду при производстве винилацетата

Таблица 3.100

Энергопотребление при производстве винилацетата

3.20 Метилацетат

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве метилацетата представлены в таблицах 3.101 - 3.105.

Таблица 3.101

Текущие уровни выбросов в атмосферу при производстве метилацетата

Таблица 3.102

Текущие уровни сбросов в водную среду при производстве метилацетата

Таблица 3.103

Текущие уровни отходов при производстве метилацетата

Таблица 3.104

Физические факторы воздействия на окружающую среду при производстве метилацетата

Таблица 3.105

Энергопотребление при производстве метилацетата

3.21 Метанол

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве метанола представлены в таблицах 3.106 - 3.110.

Таблица 3.106

Текущие уровни выбросов в атмосферу при производстве метанола

Таблица 3.107

Текущие уровни сбросов в водную среду при производстве метанола

Таблица 3.108

Текущие уровни отходов при производстве метанола

Таблица 3.109

Физические факторы воздействия на окружающую среду при производстве метанола

Таблица 3.110

Энергопотребление при производстве метанола

3.22 Бутанол

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве бутанола представлены в таблицах 3.111 - 3.115.

Таблица 3.111

Текущие уровни выбросов в атмосферу при производстве бутанола

Таблица 3.112

Текущие уровни сбросов в водную среду при производстве бутанола

Таблица 3.113

Текущие уровни отходов при производстве бутанола

Таблица 3.114

Физические факторы воздействия на окружающую среду при производстве бутанола

Таблица 3.115

Энергопотребление при производстве бутанола

3.23 Поливиниловый спирт

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве поливинилового спирта представлены в таблицах 3.116 - 3.120.

Таблица 3.116

Текущие уровни выбросов в атмосферу при производстве поливинилового спирта

Таблица 3.117

Текущие уровни сбросов в водную среду при производстве поливинилового спирта

Таблица 3.118

Текущие уровни отходов при производстве поливинилового спирта

Таблица 3.119

Физические факторы воздействия на окружающую среду при производстве поливинилового спирта

Таблица 3.120

Энергопотребление при производстве поливинилового спирта

3.24 Уксусная кислота

Текущие уровни выбросов в атмосферу, сбросов, отходов, физических воздействий, а также энергопотребления при производстве уксусной кислоты представлены в таблицах 3.121 - 3.125.

Таблица 3.121

Текущие уровни выбросов в атмосферу при производстве уксусной кислоты

Таблица 3.122

Текущие уровни сбросов в водную среду при производстве уксусной кислоты

Таблица 3.123

Текущие уровни отходов при производстве уксусной кислоты
