СП 293.1325800.2017. Свод правил. Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Правила проектирования и производства работ

(утв. Приказом Минстроя России от 10.07.2017 № 981/пр)

(ред. от 20.11.2024)

Утвержден Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 10 июля 2017 г. № 981/пр

СВОД ПРАВИЛ

СИСТЕМЫ ФАСАДНЫЕ ТЕПЛОИЗОЛЯЦИОННЫЕ КОМПОЗИЦИОННЫЕ С НАРУЖНЫМИ ШТУКАТУРНЫМИ СЛОЯМИ

ПРАВИЛА ПРОЕКТИРОВАНИЯ И ПРОИЗВОДСТВА РАБОТ

Facade's thermo insulation composite systems with external mortar layers. Design and work execution rules

СП 293.1325800.2017

Дата введения 11 января 2018 года

Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛИ — Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук (НИИСФ РААСН), НО «Ассоциация „Наружные фасадные системы“ (НО „Ассоциация „АНФАС“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 10 июля 2017 г. № 981/пр и введен в действие с 11 января 2018 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

6 ВВЕДЕН ВПЕРВЫЕ

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет

Введение

Настоящий свод правил разработан с учетом обязательных требований, установленных в федеральных законах от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

Свод правил разработан авторским коллективом Ассоциации «АНФАС» (М.Г. Александрия, С.А. Голунов, А.С. Монтянов), НИУ МГСУ (канд. техн. наук С.А. Пашкевич), АНО «НИЦ „Строительство“ — ЦНИИСК им. В.А. Кучеренко (А.В. Пестрицкий, канд. техн. наук А.А. Гусев), НИИСФ РААСН (канд. техн. наук В.В. Козлов).»

Изменение № 1 к настоящему своду правил разработано авторским коллективом Ассоциации «АНФАС» (М.Г. Александрия, А.С. Монтянов), ООО «НИЦ Строительных технологий и материалов» (С.А. Голунов, канд. техн. наук С.А. Пашкевич), АО «НИЦ „Строительство“ — ЦНИИСК им. В.А. Кучеренко (А.В. Пестрицкий).»

(абзац введен Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Изменение № 2 к настоящему своду правил разработано авторским коллективом Ассоциации «АНФАС» (М.Г. Александрия, А.С. Монтянов), ООО «НИЦ Строительных технологий и материалов» (С.А. Голунов, канд. техн. наук С.А. Пашкевич), АО «ЦНИИПромзданий» (канд. техн. наук Н.Г. Келасьев, К.В. Авдеев, канд. техн. наук В.В. Бобров).

(абзац введен Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

1 Область применения

Настоящий свод правил распространяется на системы фасадные теплоизоляционные композиционные (СФТК) с наружными штукатурными слоями и СФТК с декоративно-защитным слоем из штучных материалов <*>, применяемые при тепловой защите с наружной стороны ограждающих стеновых конструкций зданий и сооружений различного назначения и уровня ответственности с наружной стороны при новом строительстве, реконструкции и капитальном ремонте.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Далее по тексту настоящего свода правил требования к СФТК распространяются на оба вида СФТК, указанных выше, если не указано, что требование относится исключительно к СФТК с наружными штукатурными слоями или к СФТК с декоративно-защитным слоем из штучных материалов.

(сноска введена Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Настоящий свод правил устанавливает правила проектирования и производства работ по устройству и ремонту СФТК.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.4.026-2015 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ Р 58513-2019 Отвесы стальные строительные. Технические условия

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ 10528-90 Нивелиры. Общие технические условия

ГОСТ 15588-2014 Плиты пенополистирольные теплоизоляционные. Технические условия

ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей

ГОСТ Р 58752-2019 Средства подмащивания. Общие технические условия

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

ГОСТ Р 58519-2019 Правила, терки и полутерки. Технические условия

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ 25898-2020 Материалы и изделия строительные. Методы определения паропроницаемости и сопротивления паропроницанию

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

ГОСТ 26629-85 Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций

ГОСТ 27321-2023 Леса стоечные приставные для строительно-монтажных работ. Технические условия

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

ГОСТ 28246-2017 Материалы лакокрасочные. Термины и определения

(ссылка введена Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Ссылка исключена с 01.07.2021. - Изменение № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр.

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 29231-91 Шнуры. Технические условия

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

(ссылка введена Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

ГОСТ 31251-2008 Стены наружные с внешней стороны. Метод испытаний на пожарную опасность

ГОСТ 32310-2020 (EN 13164+A1:2015) Изделия из экструзионного пенополистирола, применяемые в строительстве. Технические условия

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

ГОСТ 32314-2023 (EN 13162:2012) Изделия из минеральной ваты теплоизоляционные промышленного производства, применяемые в строительстве. Общие технические условия

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Ссылка исключена с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

ГОСТ 33739-2016 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Классификация

ГОСТ 33740-2016 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Термины и определения

ГОСТ Р 54358-2017 Составы декоративные штукатурные на цементном вяжущем для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ Р 54359-2017 Составы клеевые, базовые, выравнивающие на цементном вяжущем для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

ГОСТ Р 55225-2017 Сетки из стекловолокна фасадные армирующие щелочестойкие. Технические условия

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ Р 55412-2018 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Методы испытаний

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ Р 55818-2018 Составы декоративные штукатурные на полимерной основе для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ Р 55936-2018 Составы клеевые, базовые штукатурные, выравнивающие шпаклевочные на полимерной основе для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ Р 55943-2018 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Методы определения и оценки устойчивости к климатическим воздействиям

(ссылка введена Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Ссылка исключена с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

ГОСТ Р 56623-2015 Контроль неразрушающий. Метод определения сопротивления теплопередаче ограждающих конструкций

ГОСТ Р 56707-2023 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Общие технические условия

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Ссылка исключена с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

Ссылка исключена с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

ГОСТ Р 58359-2019 Анкеры тарельчатые для крепления теплоизоляционного слоя в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями. Технические условия

(ссылка введена Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ Р 58891-2020 Элементы профильные для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

(ссылка введена Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Ссылка исключена с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

ГОСТ Р 58893-2020 Составы клеевые на полиуретановой основе для крепления теплоизоляционного слоя в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями. Технические условия

(ссылка введена Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ Р 58937-2023 Системы фасадные теплоизоляционные композиционные с декоративно-защитным финишным слоем из штучных материалов. Общие технические условия

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

ГОСТ Р 59197-2020 Составы клеевые и базовые штукатурные на цементной основе для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями для применения в условиях пониженных температур. Технические условия

(ссылка введена Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

ГОСТ Р 70309-2022 Составы затирочные для финишного декоративно-защитного слоя из штучных материалов для фасадных теплоизоляционных композиционных систем с наружными штукатурными слоями. Технические условия

(ссылка введена Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

ГОСТ Р 71216-2024 Материалы лакокрасочные. Колориметрия. Измерение цвета. Расчет цветовых различий и индекса метамерии

(ссылка введена Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

СП 2.13130.2020 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты (с изменением № 1)

(ссылка введена Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

СП 17.13330.2017 «СНиП II-26-76 Кровли» (с изменениями № 1, № 2, № 3, № 4)

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия» (с изменениями № 1, № 2, № 3, № 4, № 5, № 6)

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

СП 48.13330.2019 «СНиП 12-01-2004 Организация строительства» (с изменением № 1)

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

СП 50.13330.2024 «СНиП 23-02-2003 Тепловая защита зданий»

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции» (с изменениями № 1, № 3, № 4, № 5, № 6)

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Ссылка исключена с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

СП 131.13330.2020 «СНиП 23-01-99* Строительная климатология» (с изменениями № 1, № 2)

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

СП 230.1325800.2015 Конструкции ограждающие зданий. Характеристики теплотехнических неоднородностей (с изменениями № 1, № 2)

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

СП 446.1325800.2019 Инженерно-геологические изыскания для строительства. Общие правила производства работ (с изменением № 1)

(ссылка введена Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины и определения

В настоящем своде правил применены термины по ГОСТ 33740, ГОСТ Р 56707, а также следующий термин с соответствующим определением:

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

3.1 комплект технических решений системодержателя по устройству СФТК: Набор разработанных системодержателем технических, методических и графических материалов, описывающих порядок проектирования элементов, узлов, деталей СФТК и производства работ.

(п. 3.1 введен Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

4 Общие положения

4.1 При проектировании и монтаже СФТК следует:

• принимать конструктивные решения, обеспечивающие надежность и долговечность;
• применять СФТК с наружными штукатурными слоями, соответствующие требованиям ГОСТ Р 56707;
• применять СФТК с декоративно-защитным слоем из штучных материалов, соответствующие требованиям ГОСТ Р 58937;
• соблюдать положения, изложенные в комплекте технических решений системодержателя по устройству СФТК, не противоречащие требованиям ГОСТ Р 56707 и ГОСТ Р 58937.

(п. 4.1 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

4.2 Соответствие класса надежности СФТК по применению уровням ответственности зданий и сооружений при их строительстве, реконструкции и капитальном ремонте на территории Российской Федерации [1, статья 4, части 7 — 10] приведено в пункте 4.4 ГОСТ Р 56707-2023.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

4.3 СФТК классифицируют по ГОСТ 33739. Условное обозначение СФТК по ГОСТ 33739, включающее указание класса надежности СФТК по применению, должно быть указано в проектной документации, комплекте технических решений системодержателя и проекте производства работ (ППР) по ее устройству.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

5 Требования к СФТК

5.1 СФТК устраивается с наружной стороны ограждающих конструкций зданий и сооружений различного назначения и уровня ответственности при новом строительстве, реконструкции и капитальном ремонте при соблюдении следующих условий расположения объекта проведения работ:

• климатический район — любой по ГОСТ 16350, при расчетной зимней температуре наружного воздуха, принимаемой по СП 131.13330, не ниже минус 50 °C (принимается как средняя температура воздуха наиболее холодной пятидневки с обеспеченностью 0,92);
• зоны влажности — сухая, нормальная, влажная по СП 50.13330;
• район по давлению ветра — I - VI по СП 20.13330;
• категория сложности инженерно-геологических условий — I - III по СП 446.1325800.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

5.2 Для зданий с повышенным и нормальным уровнями ответственности [1, статья 4, части 8, 9] следует использовать СФТК с комбинированным креплением по ГОСТ 33739.

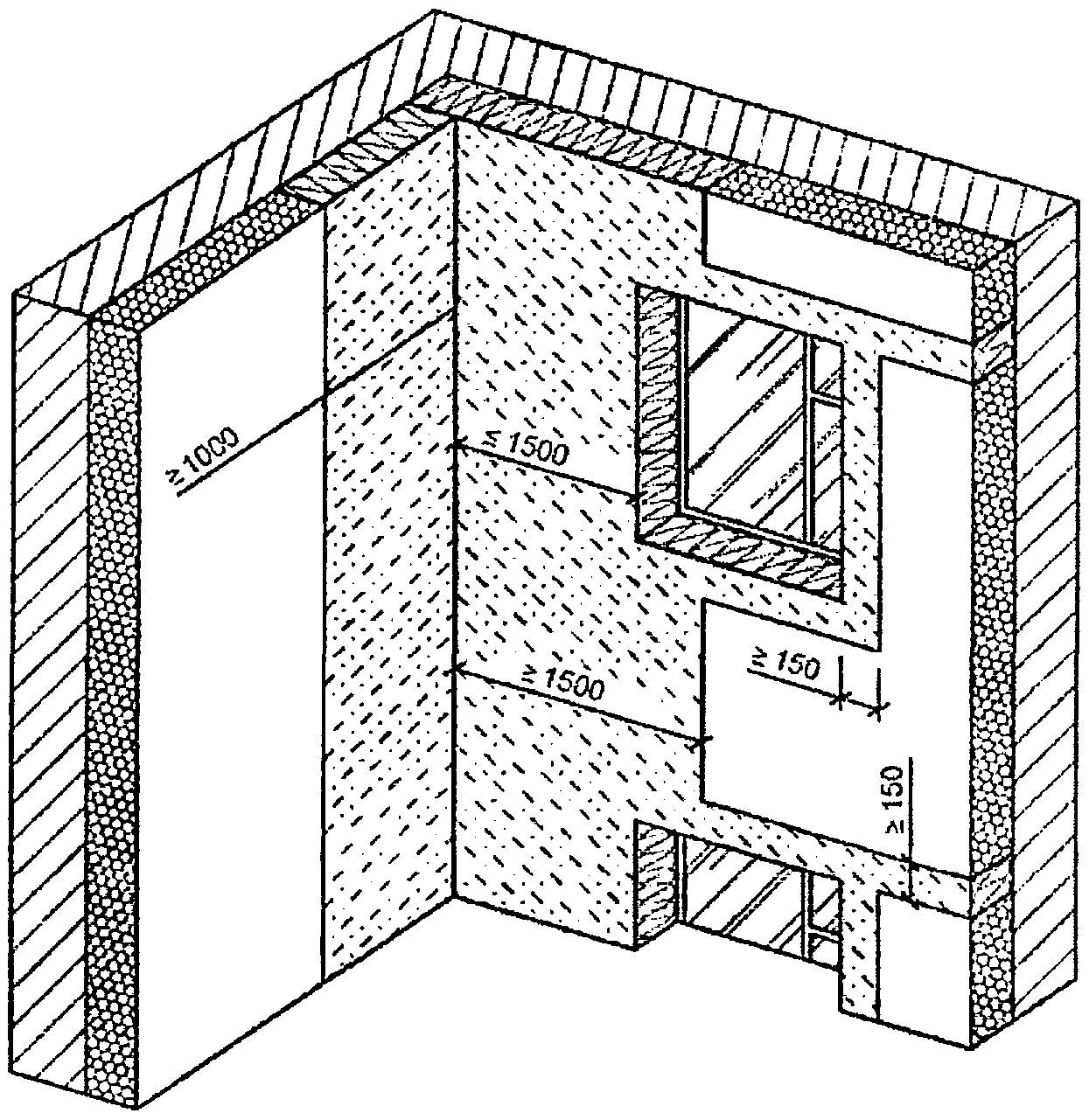

5.3 При устройстве СФТК с комбинированным теплоизоляционным слоем на зданиях с повышенным и нормальным уровнями ответственности [1, статья 4, части 8, 9] следует применять комбинацию из изделий из негорючей (НГ) (по ГОСТ 30244) минеральной ваты по ГОСТ 32314 (далее — MW) и теплоизоляционных пенополистирольных плит по ГОСТ 15588 (далее — EPS) или плит (изделий) из экструзионного полистирола по ГОСТ 32310 (далее — XPS).

Примечание — Допускается применение клеевых составов на полиуретановой основе по ГОСТ Р 58893, предназначенных для СФТК, для крепления теплоизоляционного слоя, устанавливаемого на здания пониженного уровня ответственности [1, статья 4, часть 10], а также на малоэтажные жилые здания при высоте здания не более трех этажей.

(п. 5.3 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

5.4 Технические характеристики СФТК, а также входящих в них слоев, материалов и изделий должны соответствовать требованиям ГОСТ Р 56707 и ГОСТ Р 58937.

(п. 5.4 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

5.5 Устройство СФТК следует проводить в соответствии с ППР, разработанным на основании проектных решений, включая ПОС, положений настоящего свода правил и комплекта технических решений системодержателя с применением системных материалов.

(п. 5.5 в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

6 Требования к системным материалам и изделиям в составе СФТК

(раздел 6 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Технические характеристики материалов и изделий, применяемых в составе СФТК всех классов надежности по применению, следует определять по ГОСТ Р 56707 или ГОСТ Р 58937, включая требования следующих стандартов для отдельных материалов и изделий:

• для изделий из негорючей (НГ) MW, применяемых в составе теплоизоляционного слоя, — по ГОСТ 32314;
• для плит из EPS, применяемых в комбинированном теплоизоляционном слое, — по ГОСТ 15588;
• для плит из XPS, применяемых в комбинированном теплоизоляционном слое, — по ГОСТ 32310;
• для клеевых, базовых и выравнивающих шпаклевочных составов на цементном вяжущем — по ГОСТ Р 54359;
• для декоративных штукатурных составов на цементном вяжущем — по ГОСТ Р 54358;
• для клеевых, базовых штукатурных и выравнивающих шпаклевочных составов на полимерной основе — по ГОСТ Р 55936;
• для декоративных штукатурных составов на полимерной основе — по ГОСТ Р 55818;
• для фасадных стеклосеток — по ГОСТ Р 55225;
• для тарельчатых анкеров — по ГОСТ Р 58359;
• для профильных элементов — по ГОСТ Р 58891;
• для клеевых составов на полиуретановой основе — по ГОСТ Р 58893;
• для штучных элементов, применяемых для устройства декоративно-защитного слоя, — по ГОСТ Р 58937;
• для затирочных составов — по ГОСТ Р 70309;
• для клеевых и базовых штукатурных составов на цементной основе для применения в условиях пониженных температур — по ГОСТ Р 59197.

Цветовые характеристики декоративно-защитного финишного слоя СФТК из декоративно-защитных финишных составов на полимерной основе и окрасочных составов следует определять в соответствии с приложением Л настоящего свода правил.

7 Правила проектирования СФТК

7.1 Проектирование СФТК выполняется путем привязки системы, отвечающей требованиям ГОСТ Р 56707 или ГОСТ Р 58937, к объекту строительства. Выбор системы проводят на основании задания на проектирование с учетом специфики района расположения объекта.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание — Типовые технические решения по проектированию СФТК приведены в приложении А. При отсутствии в приложении А типовых технических решений следует использовать типовые технические решения системодержателя.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.2 При проектировании СФТК следует учитывать положения настоящего свода правил, требования безопасности зданий и сооружений [1], [2].

7.3 Для зданий классов функциональной пожарной опасности Ф1.1 и Ф4.1 по [2] следует применять СФТК класса пожарной опасности К0 по ГОСТ 31251 с использованием негорючих (группа НГ) материалов теплоизоляционного, армированного базового штукатурного и декоративно-защитного финишного слоев (за исключением окрасочных составов, входящих в декоративно-защитный финишный слой).

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Примечания 1, 2 исключены с 01.07.2021. - Изменение № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр.

7.3.1 Для зданий нормальной и повышенной ответственности допускается применение СФТК с комбинированным теплоизоляционным слоем класса пожарной опасности К0 по ГОСТ 31251.

Для многоквартирных жилых зданий высотой до 28 м (включительно) допускается применение СФТК с комбинированным теплоизоляционным слоем класса пожарной опасности К1 по ГОСТ 31251.

(п. 7.3.1 введен Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр; в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.3.2 При проектировании СФТК с комбинированным теплоизоляционным слоем для зданий по 7.3.1, независимо от класса пожарной опасности по ГОСТ 31251, должны выполняться следующие условия:

• характеристики материалов и толщины клеевого, армированного базового, выравнивающего и декоративно-защитного финишного слоев и их составных элементов в составе СФТК с комбинированным теплоизоляционным слоем должны соответствовать характеристикам, приведенным в соответствующих протоколах испытаний по ГОСТ 31251 или указанным при оценке пожарной опасности и области применения СФТК в соответствии с пунктом 4.4 ГОСТ 31251-2008;
• максимально допустимая толщина комбинированного теплоизоляционного слоя, а также вид и характеристики теплоизоляционных материалов, используемых в составе СФТК с комбинированным теплоизоляционным слоем, должны соответствовать характеристикам, приведенным в соответствующих протоколах испытаний по ГОСТ 31251 или указанным при оценке пожарной опасности и области применения СФТК в соответствии с пунктом 4.4 ГОСТ 31251-2008.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

(п. 7.3.2 введен Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

7.3.3 Требования к проектированию и производству работ по устройству СФТК с комбинированным теплоизоляционным слоем, приведенные в настоящем своде правил, также распространяются на СФТК с теплоизоляционным слоем из изделий из негорючей (НГ) MW.

(п. 7.3.3 введен Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.4 В зданиях и сооружениях степеней огнестойкости I — III, кроме малоэтажных зданий высотой не более трех этажей, армированный базовый штукатурный и декоративно-защитный финишный слои СФТК следует выполнять из материалов группы горючести не ниже Г1.

Толщина окрасочного слоя не должна превышать 0,3 мм.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание - При проведении ремонта СФТК допускается увеличение толщины окрасочного слоя до 0,5 мм.

(примечание введено Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.5 СФТК с классом надежности по применению СК2 устанавливают на здания пониженного уровня ответственности [1, статья 4, часть 10], а также на малоэтажных жилых зданиях при высоте здания не более трех этажей.

7.6 Строительное основание для устройства СФТК должно обеспечивать надежность крепления теплоизоляционного слоя СФТК (обеспечивается расчетом необходимого числа тарельчатых анкеров, подтверждаемое натурными испытаниями, проводимыми до начала работ по устройству СФТК) и соответствовать следующим требованиям:

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• класс прочности на сжатие строительного основания из тяжелого и силикатного бетона — не ниже В15;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• класс прочности на сжатие строительного основания из ячеистого, поризованного бетонов и бетона на пористых заполнителях — не ниже В2,5;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• марка по прочности на сжатие строительного основания из клинкерного кирпича — не ниже М300;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• марка по прочности на сжатие строительного основания из керамического кирпича, камней и кирпича с горизонтальными пустотами — не ниже М35.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.7 Тип материала теплоизоляционного слоя задается проектной документацией, а его толщина — на основании теплотехнического расчета в соответствии с СП 50.13330 и положений СП 230.1325800 в отношении теплотехнических неоднородностей (в том числе тарельчатых анкеров).

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.8 При проектировании СФТК классов надежности по применению СК0 и СК1 в качестве материалов теплоизоляционного слоя следует использовать:

• изделия из негорючей (НГ) MW по ГОСТ 32314, соответствующие требованиям пункта 6.1 ГОСТ Р 56707-2023;
• плиты из EPS по ГОСТ 15588, соответствующие требованиям пункта 6.2 ГОСТ Р 56707-2023;
• плиты из XPS по ГОСТ 32310, соответствующие требованиям пункта 6.3 ГОСТ Р 56707-2023.

Примечания

1 В целях защиты СФТК от переувлажнения на цокольной части наружной стены здания следует применять плиты XPS по ГОСТ 32310, предназначенные для СФТК, в качестве теплоизоляционного слоя СФТК, на высоту до нижней границы светового проема надземного, цокольного или подвального этажей, но не более 0,8 м от планировочной отметки земли в соответствии с пунктом 5.2.3 СП 2.13130.2020.

2 В целях защиты СФТК от переувлажнения во внутреннем объеме неостекленных и остекленных лоджий и балконов следует применять плиты XPS по ГОСТ 32310, предназначенные для СФТК, в качестве теплоизоляционного слоя СФТК, на высоту не более 200 мм от верхней плоскости внешних поверхностей, выступающих за наружную стену перекрытий, при условии нанесения поверх утеплителя не менее чем 30 мм негорючего материала (растворной или сухой строительной смеси) и обеспечения его механического крепления.

(п. 7.8 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.9 Комбинированный теплоизоляционный слой СФТК классов надежности по применению СК0 и СК1 должен состоять из изделий из негорючей (НГ) MW и плит из EPS либо XPS.

(п. 7.9 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.10 По высоте СФТК с комбинированным теплоизоляционным слоем следует предусмотреть в теплоизоляционном слое рассечки, а по периметру проемов (оконных, дверных, вентиляционных и др.) — окантовки из изделий из негорючей (НГ) MW (см. рисунок 1).

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание — Исключено с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

1 — рассечка из изделий из негорючей (НГ) MW; 2 — тарельчатый анкер (расположение показано условно); 3 — плита утеплителя (EPS либо XPS)

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание — Исключено с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

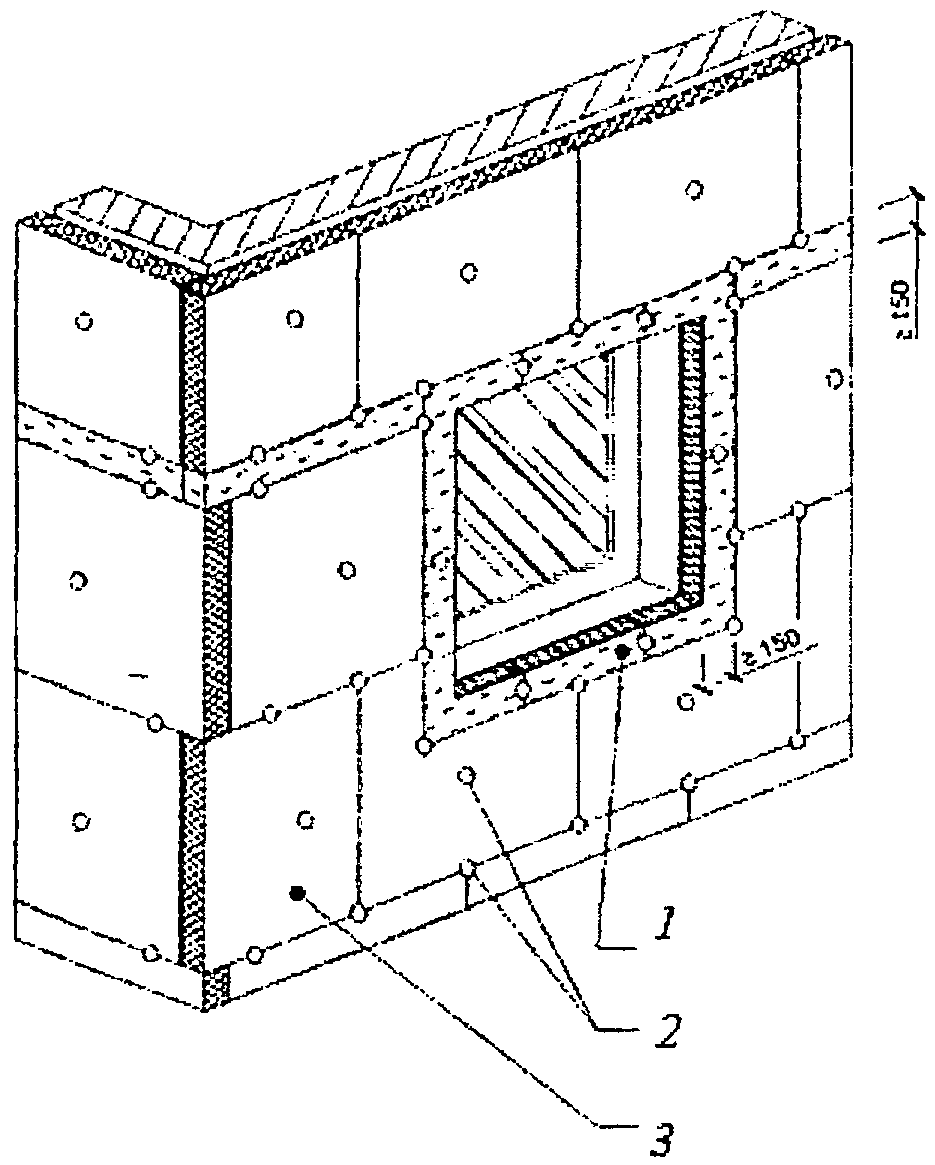

Рисунок 7.1 — Схема расположения рассечек и окантовок проема (в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.10.1 Рассечки подразделяются на поэтажные и концевые. Установка поэтажных рассечек не отменяет необходимости установки концевых рассечек и наоборот.

7.10.2 Концевые рассечки из изделий из негорючей (НГ) MW устанавливают по всей длине верхнего и нижнего контуров СФТК на наружных стенах здания, а также по всей длине незамкнутых (без последовательного кольцевого перехода на смежные стены) боковых контуров СФТК. Выполнение концевых рассечек прерывистыми по длине не допускается. В разновысоких зданиях концевые рассечки должны быть установлены по указанным контурам СФТК на каждой высотной секции.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание - При выполнении СФТК непосредственно от уровня отмостки здания допускается устанавливать концевую рассечку не вплотную к отмостке, а приподняв ее нижнюю горизонтальную грань на высоту не более 0,8 м. В этом случае в качестве теплоизоляционного слоя СФТК на высоту от планировочной отметки уровня земли до нижнего торца такой условно концевой рассечки допускается применять плиты из EPS с суммарной толщиной не более 200 мм или плиты из XPS с фактической средней плотностью не более 23 кг/м3 и суммарной толщиной не более 200 мм.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.10.3 Между верхними и нижними границами (контурами) СФТК с комбинированным теплоизоляционным слоем следует выполнять поэтажные рассечки. Эти рассечки устанавливают горизонтально на каждом этаже здания, но не реже чем через каждые 4 м по высоте. Поэтажные рассечки размещают в уровне верхних откосов/обрезов проемов (оконных, витражных, дверных, вентиляционных и др., в том числе открытых и остекленных проемов лоджий, галерей и пр.), вплотную к этим откосам/обрезам. Поэтажные рассечки должны пересекать всю ширину СФТК на фасаде здания.

7.10.3.1 Допускается, за исключением первого этажа здания, выполнять поэтажные рассечки не на всю ширину СФТК на этой стене, а дискретными. При дискретной схеме поэтажные рассечки устанавливают в виде непрерывной полосы на всю длину верхних обрезов оконных (витражных, дверных и др.) проемов этажа, в том числе внешних (открытых и остекленных) проемов лоджий, переходов и им подобных, с горизонтальными выпусками в обе боковые стороны от проемов согласно 7.10.3.2 - 7.10.3.5, с длиной выпусков в зависимости от типа и ширины расположенных по боковым сторонам от проема простенков (рисунок 7.2).

Места расположения рассечек: 1 — в районе цоколя здания; 2 — над оконным проемом по всему периметру здания; 2* — на высоте 2,5 — 3 м и от нижней отметки систему по всему периметру глухого торца здания; 3 — вокруг оконных и дверных проемов; 4 — вынос рассечки в сторону от оконного проема; 5 — по периметру примыкания к кровле

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

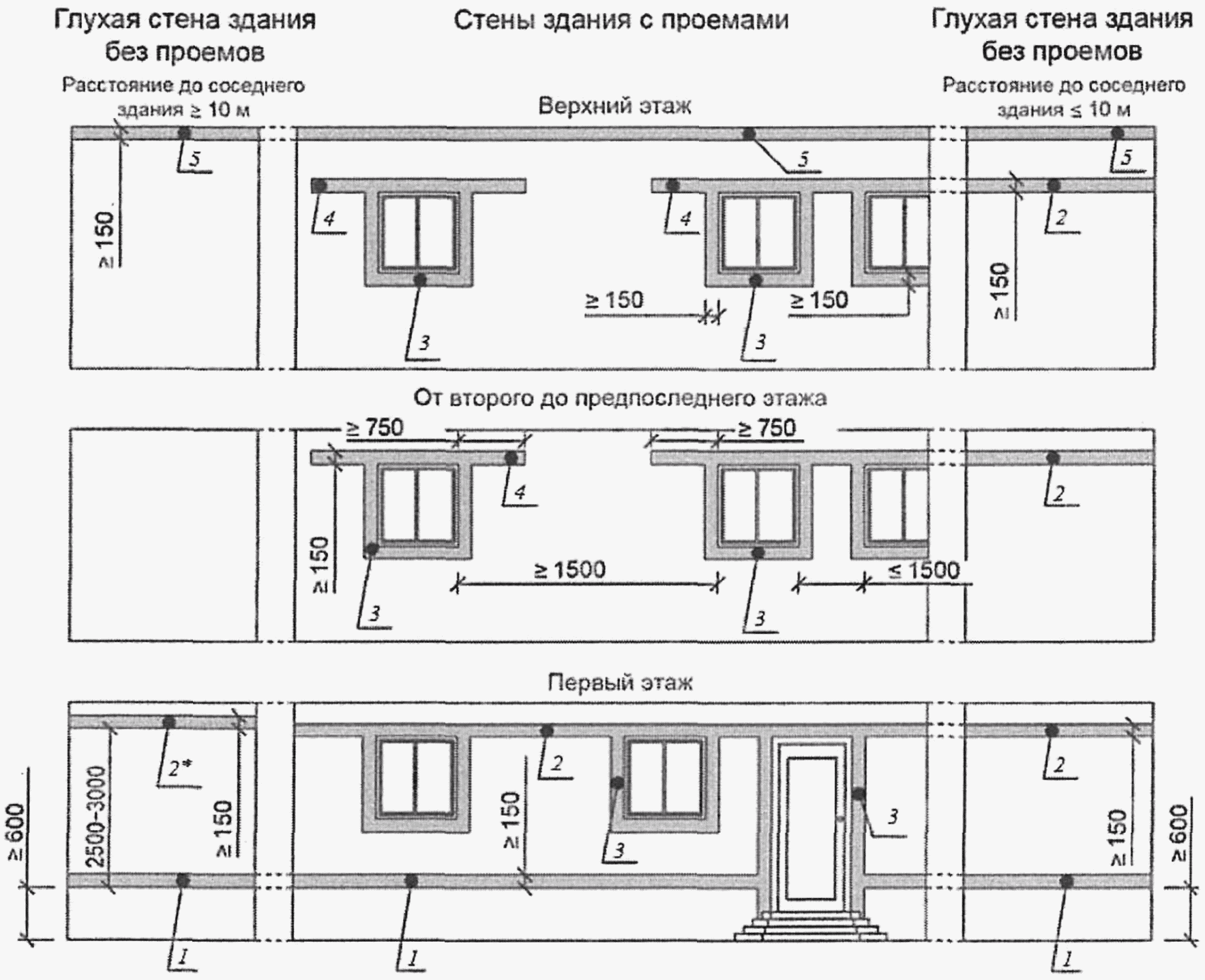

Рисунок 7.2 — Поэтажная схема расположения рассечек и окантовок (в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.10.3.2 При ширине более 1,5 м простенка между смежными проемами этажа, между проемом этажа и смежной с ним вершиной внешнего (исходящего) вертикального угла здания длина горизонтального выпуска поэтажной рассечки от проема в сторону такого простенка должна составлять не менее 0,75 м. При ширине такого простенка менее 1,5 м горизонтальный выпуск поэтажной рассечки выполняют на всю ширину простенка.

7.10.3.3 При ширине более 2,4 м простенка (участка) между оконным (дверным, витражным и др.) проемом этажа и расположенной сбоку от него вершиной внутреннего вертикального угла здания с шириной раскрытия 135° и менее (включая внутренние углы, образуемые наружными стенами и внешней стороной ограждения лоджий, балконов и т.п.) длина горизонтального выпуска поэтажной рассечки от проема в сторону вершины этого угла должна составлять не менее 0,75 м. При этом непосредственно от вершины внутреннего угла в сторону такого проема в этом же высотном уровне должна быть одновременно установлена рассечка длиной не менее 1,5 м.

7.10.3.4 При ширине 1,5 — 2,4 м простенка между оконным (дверным, витражным и др.) проемом и расположенной сбоку от него вершиной внутреннего вертикального угла здания с шириной раскрытия 135° и менее (включая внутренние углы, образуемые наружными стенами и внешней стороной ограждения лоджий/балконов и т.п.) следует выполнять горизонтальный выпуск поэтажной рассечки на все расстояние от проема до вершины угла.

Примечание - При ширине менее 1,5 м простенка между оконным (дверным, витражным и др.) проемом и расположенной сбоку от него вершиной внутреннего вертикального угла здания с шириной раскрытия 135° и менее (включая внутренние углы, образуемые наружными стенами и внешней стороной ограждения лоджий, балконов и т.п.) роль рассечки на этом участке выполняют изделия из негорючей (НГ) MW теплоизоляционного слоя СФТК (см. 7.12).

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.10.3.5 За исключением располагаемых на всю ширину СФТК в уровнях от +2,5 до +3 м и от +5 до +6 м от нижней отметки применения СФТК на глухой (без проемов) наружной стене здания остальные промежуточные рассечки по высоте этой стены допускается не устанавливать при условии, что расстояние от стены до ближайшего здания (сооружения) составляет не менее 16 м. В противном случае поэтажные рассечки следует устанавливать на каждом этаже здания, а при расстоянии до ближайшего здания менее 8 м — выполнять теплоизоляционный слой из изделий из негорючей (НГ) MW. Поэтажные рассечки в общем случае следует устанавливать на всю ширину глухой стены. Установка на глухих стенах в СФТК концевых рассечек обязательна (см. рисунок 7.2).

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.10.4 По всем остальным сторонам каждого из проемов, вдоль всей длины этих сторон, вплотную к внешним обрезам проемов в СФТК устанавливают окантовки.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.10.5 Высота поперечного сечения рассечек (поэтажной и концевой) и окантовок должна составлять не менее 150 мм, толщина — не менее общей толщины теплоизоляционного слоя СФТК из плит EPS либо XPS на конкретном участке наружной стены.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.10.6 При выполнении рассечки и окантовки должно быть обеспечено плотное, без зазоров в свету, примыкание друг к другу торцов смежных по длине элементов рассечек и окантовок из изделий из негорючей (НГ) MW.

Примечание - Рассечку и окантовку допускается выполнять по толщине из нескольких слоев. В этом случае изделия из негорючей (НГ) MW в смежных слоях рассечки и окантовки должны плотно, без зазоров в свету, примыкать друг к другу. Стыки друг с другом изделий из негорючей (НГ) MW в смежных по толщине слоях рассечки и окантовки следует выполнять со смещением.

(п. 7.10.6 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.10.7 При неровностях строительного основания выравнивание рассечек и окантовок следует выполнять путем подрезки по толщине изделий из негорючей (НГ) MW этих рассечек (окантовок) или применять подкладки требуемой толщины из этих же плит, обеспечивая плотное (без зазоров) примыкание рассечки (окантовки) по всей площади тыльной поверхности к строительному основанию. Рассечки и окантовки устанавливают на сплошной слой клеевого состава без пропусков и воздушных зазоров, а каждый их элемент дополнительно крепят тарельчатыми анкерами (не менее двух на каждый элемент). При креплении элементов рассечки следует использовать тарельчатые анкеры по ГОСТ Р 58359 исключительно со стальным распорным элементом.

Примечание - В пределах площади участков СФТК, на которых теплоизоляционный слой выполняется из изделий из негорючей (НГ) MW, функцию рассечек всех типов и окантовок выполняют указанные выше изделия из негорючей (НГ) MW.

(п. 7.10.7 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.11 По вертикальным границам между секциями здания, но не реже чем через каждые 30 м ширины фасада, в СФТК следует выполнять вертикальные рассечки из изделий из негорючей (НГ) MW. Рассечки устанавливают на всю высоту СФТК. Ширина рассечки должна составлять не менее 1 м, толщина должна быть не менее толщины примыкающего к нему по бокам теплоизоляционного слоя на основе EPS либо XPS. Приклеивание и механическое крепление рассечек из изделий из негорючей (НГ) MW к строительному основанию следует выполнять так же, как и для плит теплоизоляционного слоя СФТК.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание - При совпадении месторасположения вертикальной рассечки с любым из участков, где подлежат выполнению требования любого пункта из 7.13 — 7.15, установка вертикальной рассечки не требуется.

7.12 В качестве теплоизоляционного слоя СФТК на участках наружных стен по периметру всех эвакуационных выходов из здания (сооружения) на расстояние не менее 1 м от каждого откоса такого выхода следует применять изделия из негорючей (НГ) MW.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.13 В качестве теплоизоляционного слоя в СФТК на участках наружных стен в пределах всей высоты проекции пожарной лестницы, наружной маршевой лестницы и не менее 0,5 м в каждую боковую сторону, считая от соответствующего края этих лестниц, следует применять изделия из негорючей (НГ) MW (рисунок 7.3).

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

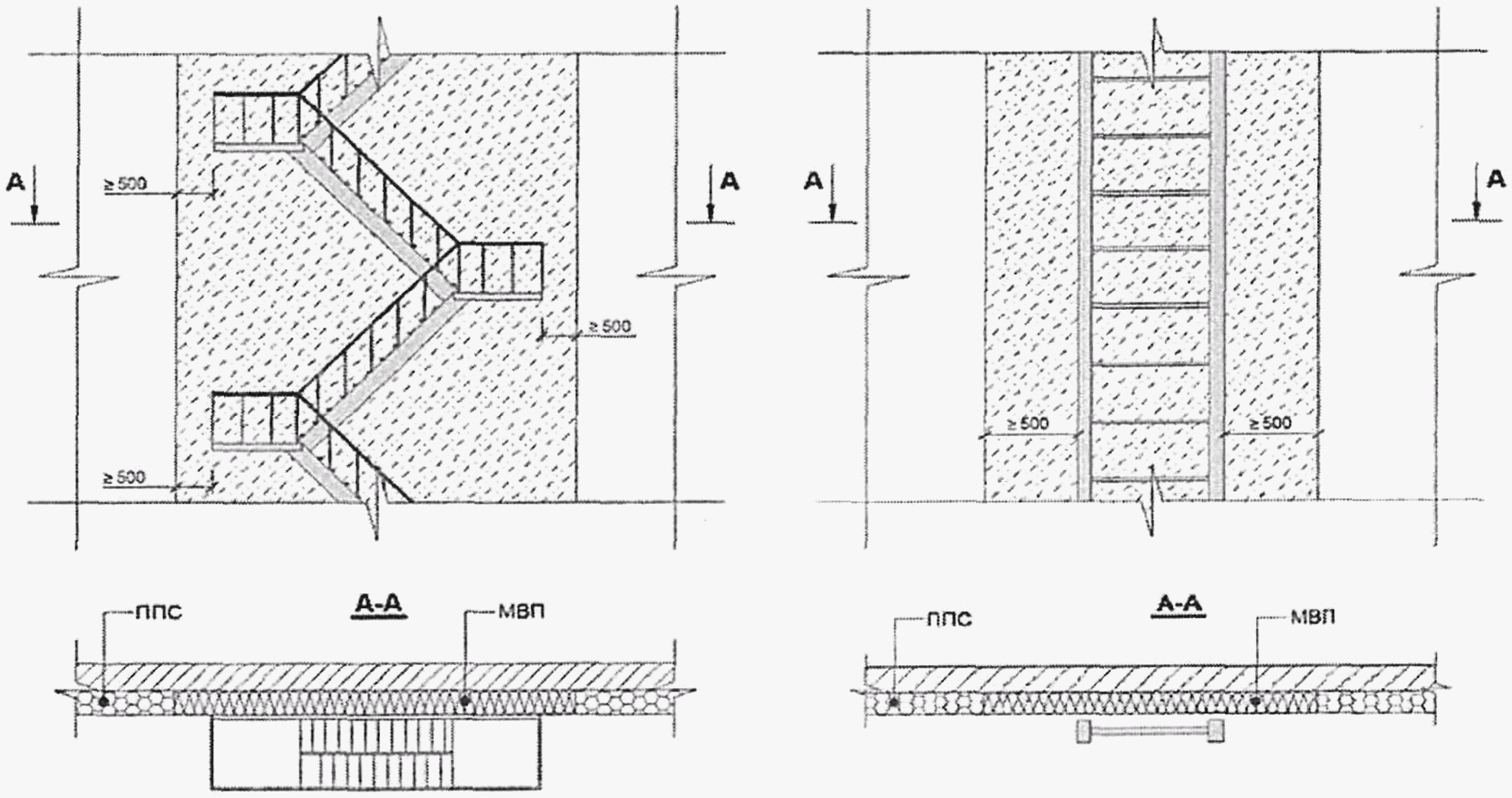

Рисунок 7.3 — Схемы примыкания СФТК к пожарной наружной лестнице здания

7.14 В качестве теплоизоляционного слоя в СФТК на участках наружных стен, образующих внутренние вертикальные углы с шириной раскрытия 135° и менее (включая внутренние углы, образуемые наружными стенами и внешней стороной ограждения лоджий, балконов и т.п.), при наличии в стене по одну сторону от вершины такого угла проемов (оконных, витражных, дверных; проемов мусоросборников, трансформаторных; внешнего остекления балконов; внешних проемов остекленных и открытых лоджий и т.п.), расположенных на расстоянии <*> 1,5 м и менее по горизонтали от вершины такого угла, следует применять изделия из негорючей (НГ) MW (см. рисунок 7.4):

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• начиная от вершины угла в направлении указанного проема — на расстоянии <*> не менее 1,5 м по горизонтали и вдоль всей высоты СФТК, начиная от нижней отметки применения СФТК и на высоту не менее 6 м, считая от верхнего откоса самого верхнего оконного (либо иного) проема;
• начиная от вершины этого же угла в противоположную боковую сторону — на расстоянии <*> не менее 1,0 м по горизонтали и вдоль всей высоты СФТК, начиная от нижней отметки применения СФТК и на высоту не менее 6 м, считая от верхнего откоса самого верхнего оконного (либо иного) проема.

<*> Расстояние указано от плоскости лицевой поверхности СФТК.

Примечание - Штриховкой отмечены фрагменты теплоизоляции из изделий из негорючей (НГ) MW.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Рисунок 7.4 — Схема расположения рассечек и окантовок внутреннего угла при наличии близко расположенного проема (в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.15 В качестве теплоизоляционного слоя в СФТК на участках наружных стен, образующих указанные в 7.14 внутренние вертикальные углы, при наличии в стенах одновременно по обе стороны от вершины такого угла указанных в 7.14 проемов, расположенных на расстоянии по горизонтали 1,5 м и менее от нее, следует, начиная от вершины этого угла, одновременно в обе боковые стороны от нее на расстояние не менее чем по 1,5 м и вдоль всей высоты СФТК, начиная от нижней отметки применения СФТК и на высоту не менее 8 м, считая от верхнего откоса самого верхнего оконного (либо иного) проема, следует применять изделия из негорючей (НГ) MW.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.16 При расстоянии по горизонтали от вершины указанного в 7.14 — 7.15 внутреннего вертикального угла до ближайшего бокового откоса/обреза проема более 1,5 м либо при ширине раскрытия внутреннего вертикального угла более 135° теплоизоляционный слой на участках по обе боковые стороны от вершины этого угла до такого проема допускается выполнять в соответствии со стандартными техническими решениями для СФТК с комбинированным теплоизоляционным слоем и учетом требований 7.10.

7.17 В качестве теплоизоляционного слоя в СФТК во внутреннем объеме и на внешней стороне ограждения воздушных переходов, ведущих в незадымляемые лестничные клетки типа Н1 по [2, статья 40, часть 3, пункт 1)], во внутреннем объеме остекленных и неостекленных лоджий, остекленных балконов, во внутреннем объеме и на внешней стороне ограждений лоджий и остекленных балконов, выполняющих функции эвакуационных или аварийных выходов балконов (галерей и им подобных), следует применять изделия из негорючей (НГ) MW (см. рисунок 7.5).

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

1 — рассечка из изделий из негорючей (НГ) MW; 2 — изделия из негорючей (НГ) MW; 3 — плита из EPS или XPS

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

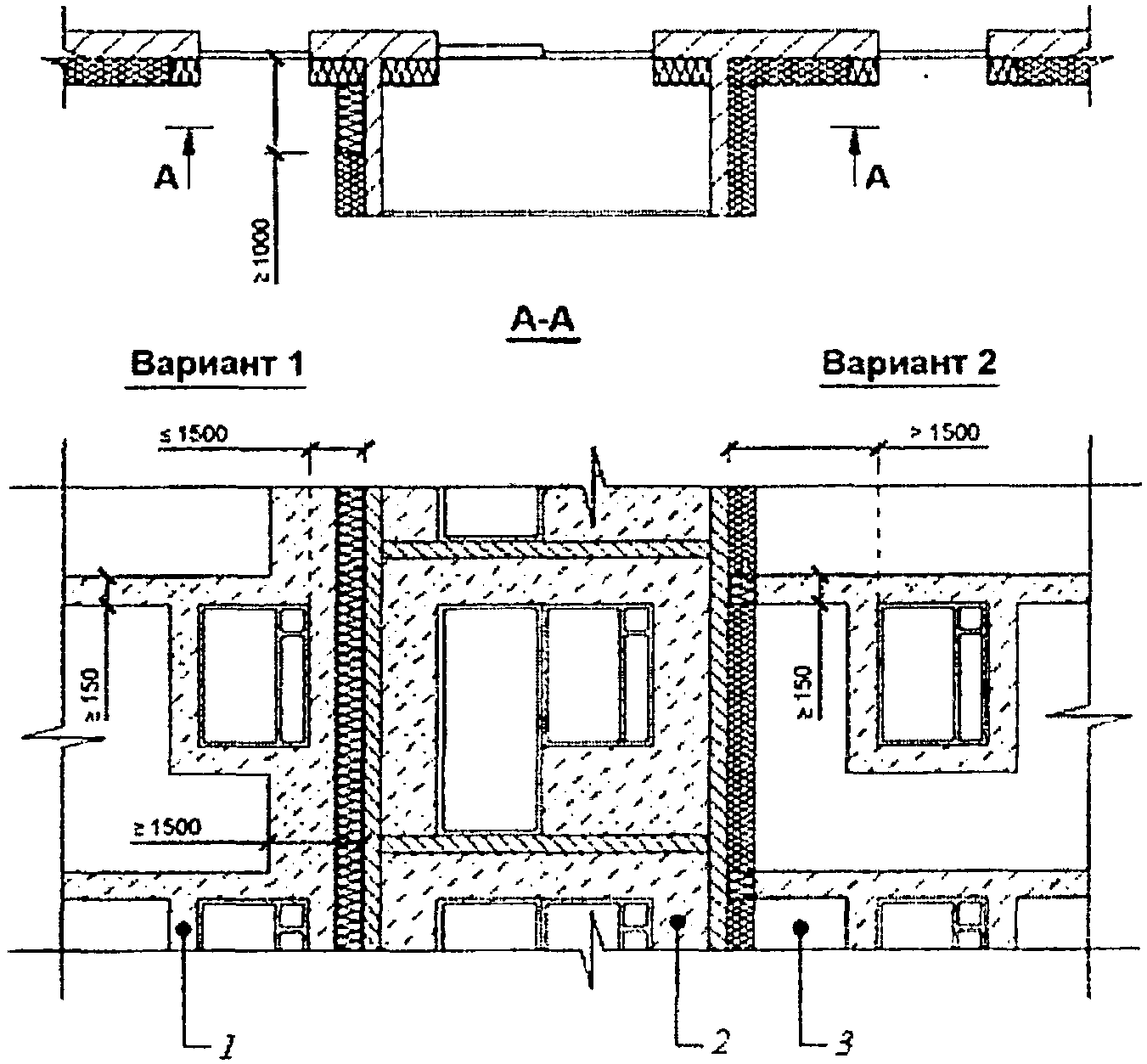

Рисунок 7.5 — Схема расположения рассечек и окантовок на участках наружных стен в зоне остекленных лоджий (в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

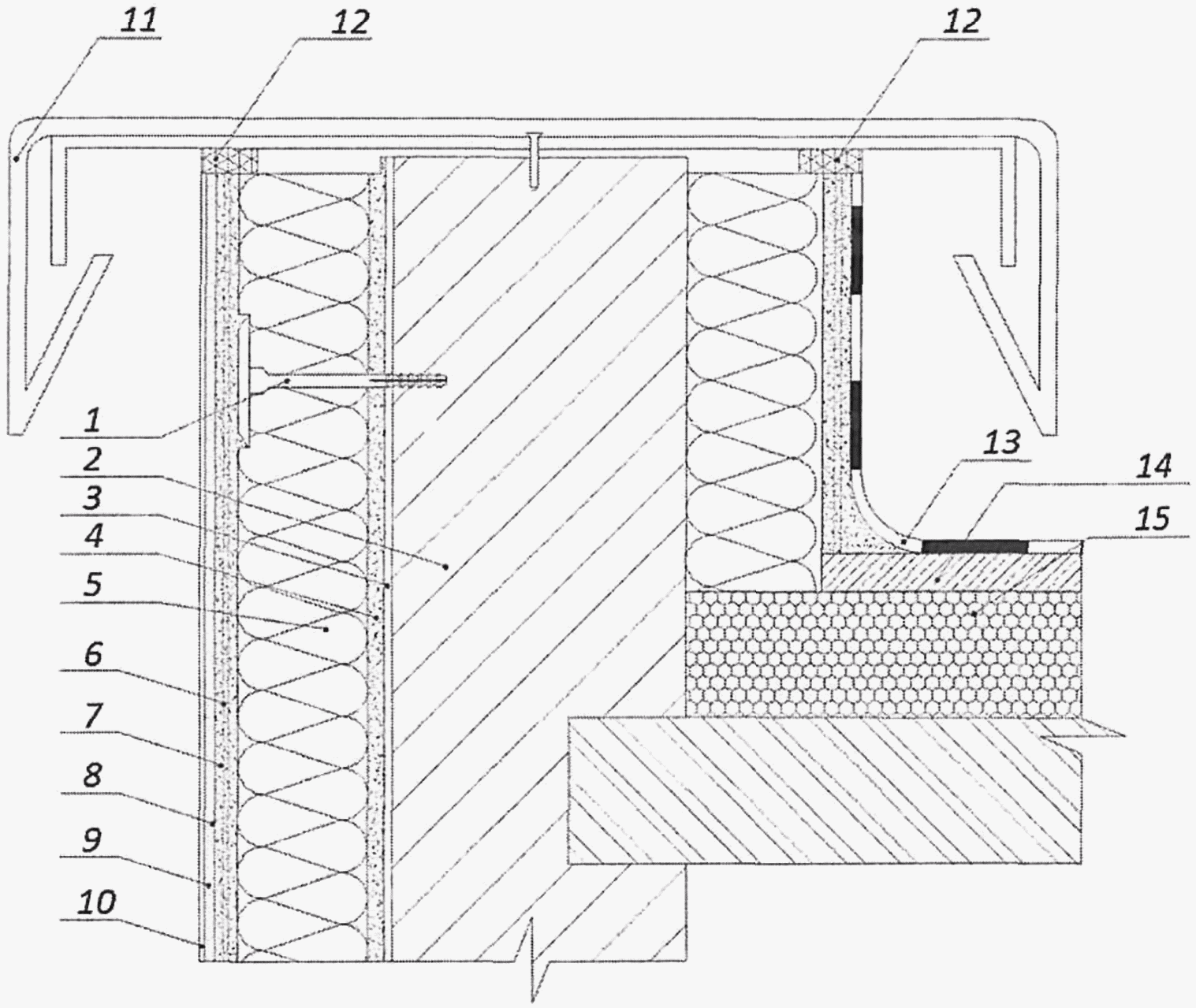

7.18 Участки СФТК на парапетах зданий со стороны кровли, в том числе при устройстве теплоизоляционного слоя в нижней плоскости (если это предусматривается проектом) внешних поверхностей выступающих за наружную стену перекрытий, следует выполнять с применением в качестве материала теплоизоляционного слоя изделия из негорючей (НГ) MW.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечания

1 Допускается использовать в качестве теплоизоляционного слоя СФТК на этих участках, за исключением верхней плоскости парапета, EPS либо XPS в том случае, если примыкающая снизу к парапету кровля выполнена как эксплуатируемая, с учетом требований пункта 5.3.3 СП 17.13330.2017, по всему контуру сопряжения с парапетом на расстоянии не менее 2 м от границы сопряжения. При этом необходимость выполнения в СФТК на внутренней стороне парапета со стороны кровли верхней и нижней концевых рассечек сохраняется.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

2 Допускается выполнять теплоизоляцию снизу выступов перекрытий с применением в СФТК EPS либо XPS только в том случае, если расстояние от нижней плоскости этих выступов до верхнего обреза нижерасположенного оконного (дверного и др.) проема превышает 3,5 м, а до планировочной отметки уровня земли (до уровня проезда машин) составляет не менее 6 м. Это допущение не распространяется на потолочные поверхности конструкций.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

3 Не допускается выполнение из EPS либо XPS теплоизоляционного слоя сквозных проездов и проходов (арки) и въездов-выездов во встроенно-пристроенные стоянки автомобилей.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.19 При наличии в здании участков с разновысокой кровлей необходимо выполнять ее по всему контуру сопряжения с примыкающей к ней сверху СФТК, в том числе и на глухих (без проемов) участках фасада, как эксплуатируемую, с учетом требований пункта 5.3.3 СП 17.13330.2017 на расстоянии не менее 2 м от границы сопряжения. В противном случае, а также в случае примыкания СФТК сверху к неэксплуатируемой кровле (участку кровли) нижерасположенного смежного здания в качестве теплоизоляционного слоя в СФТК на высоту не менее 3,5 м выше границы сопряжения СФТК с нижерасположенной неэксплуатируемой кровлей по всей длине этого сопряжения в СФТК следует использовать изделия из негорючей (НГ) MW.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.20 В качестве теплоизоляционного слоя в СФТК в местах организации деформационных швов на ширину не менее чем по 0,15 м непосредственно по обе боковые стороны от шва вдоль всей его длины следует применять изделия из негорючей (НГ) MW.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.21 По всему контуру сопряжения СФТК с фасадной системой теплоизоляции отличного от нее типа (или участком фасада без нее) следует устанавливать вертикальные рассечки из изделий из негорючей (НГ) MW шириной не менее 0,15 м и толщиной, равной толщине теплоизоляционного слоя СФТК.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.22 При проектировании СФТК на вершинах углов оконных и дверных проемов и углов их откосов должно быть предусмотрено усиление диагональными элементами («косынками») из фасадной стеклосетки размерами не менее 200 x 400 мм, устанавливаемыми под углом 45° по горизонтали в плоскости теплоизоляционного слоя (рисунок 7.6).

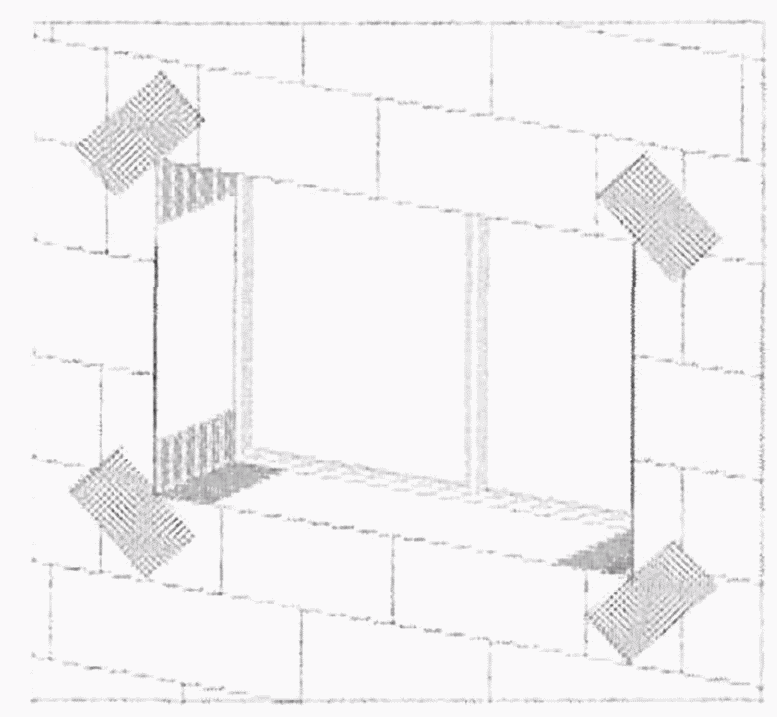

Рисунок 7.6 — Усиление СФТК в зоне оконных проемов дополнительными элементами из фасадной стеклосетки

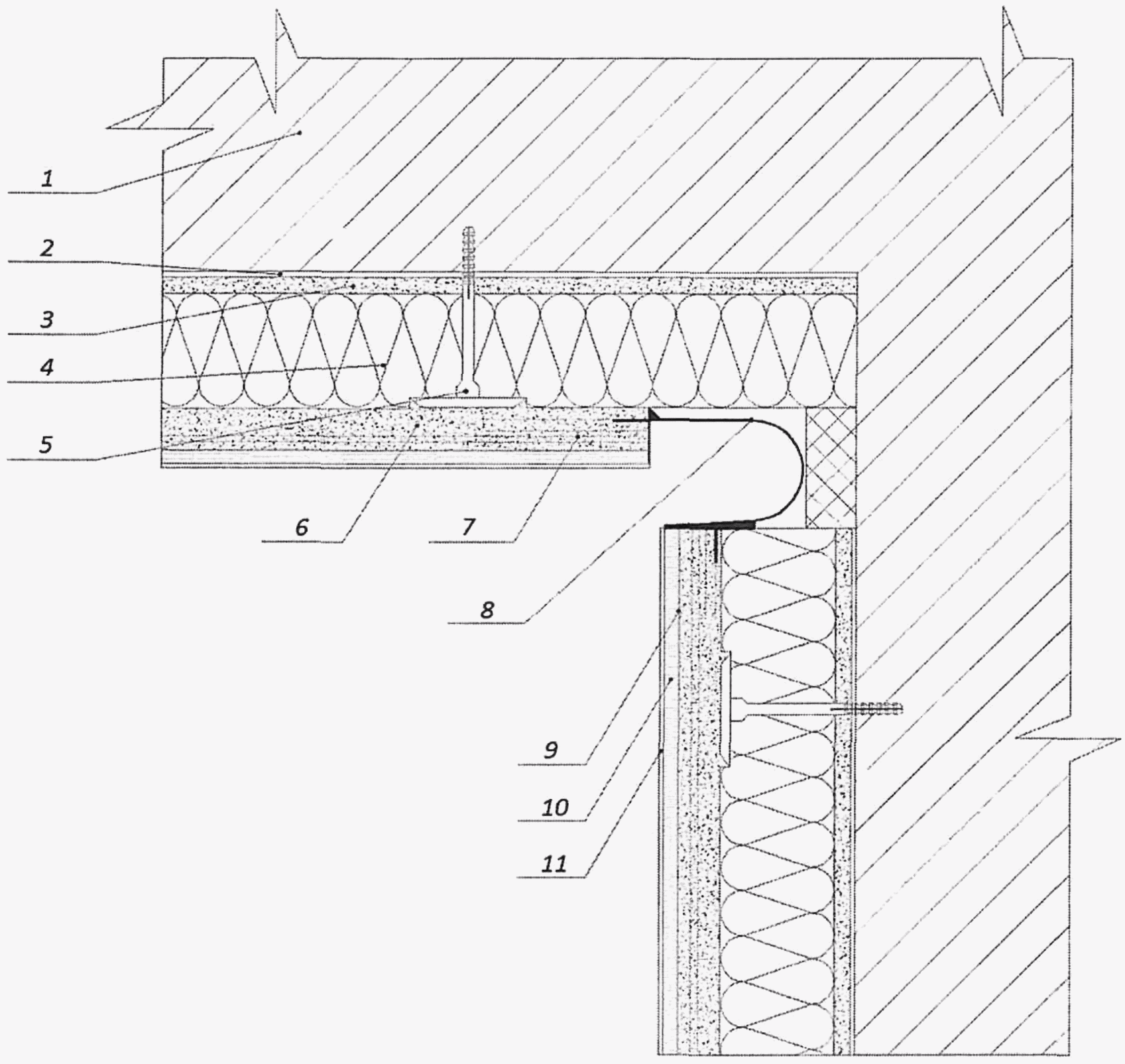

7.23 В местах устройства в СФТК деформационных швов, предусмотренных конструкцией здания или проектной документацией, следует устанавливать деформационные профильные элементы (рисунок 7.7).

На глухих торцах зданий в СФТК следует предусматривать горизонтальные температурно-деформационные швы с шагом 15 — 20 м вне зависимости он наличия деформационных швов в строительном основании.

(п. 7.23 в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

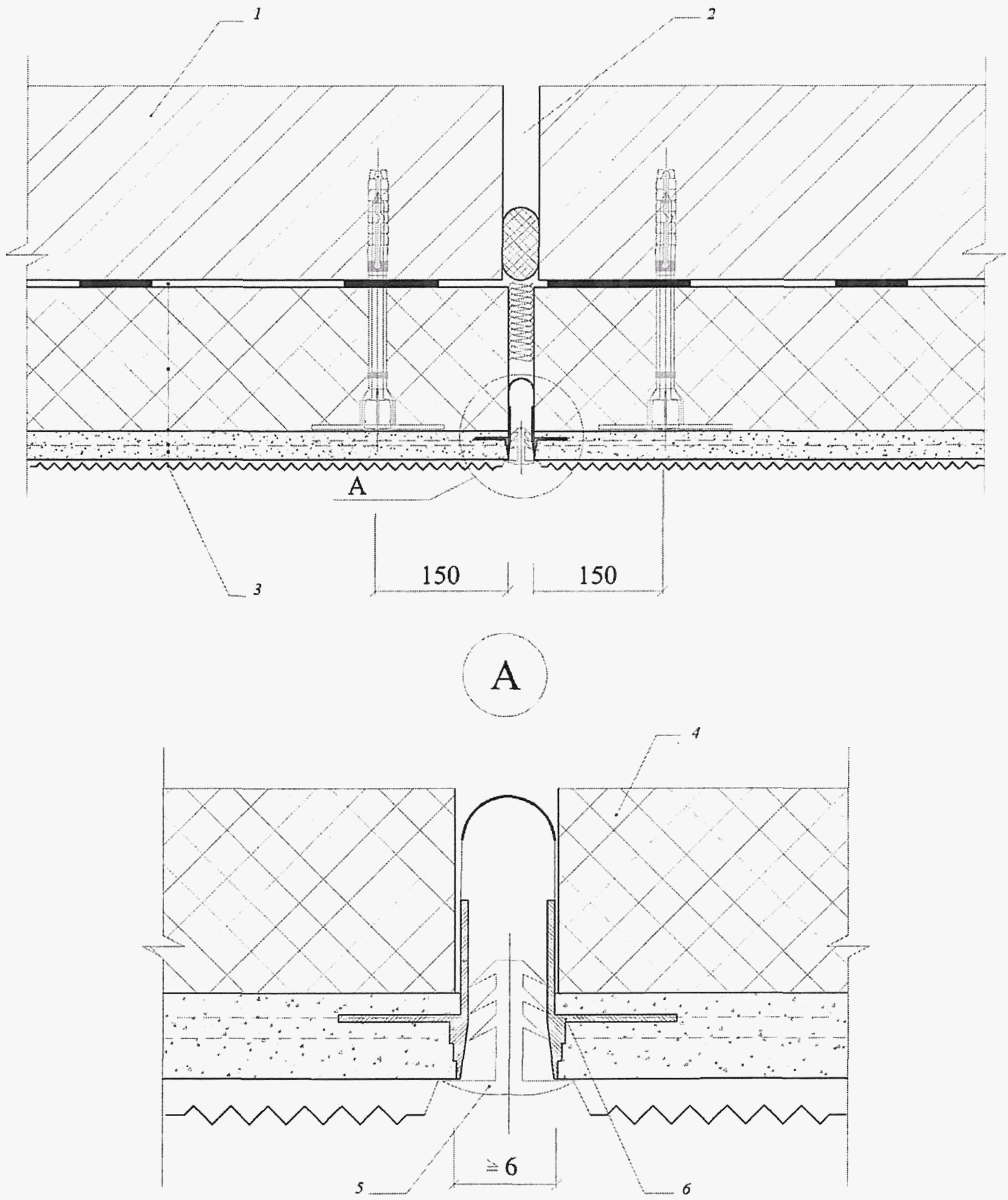

1 — наружная стена <*>; 2 — деформационный шов стены; 3 — СФТК; 4 — теплоизоляция; 5 — декоративная заглушка <**>; 6 — деформационный профильный элемент

<*> Согласно проекту.

<**> Рекомендовано.

Рисунок 7.7 — Установка деформационного профильного элемента

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

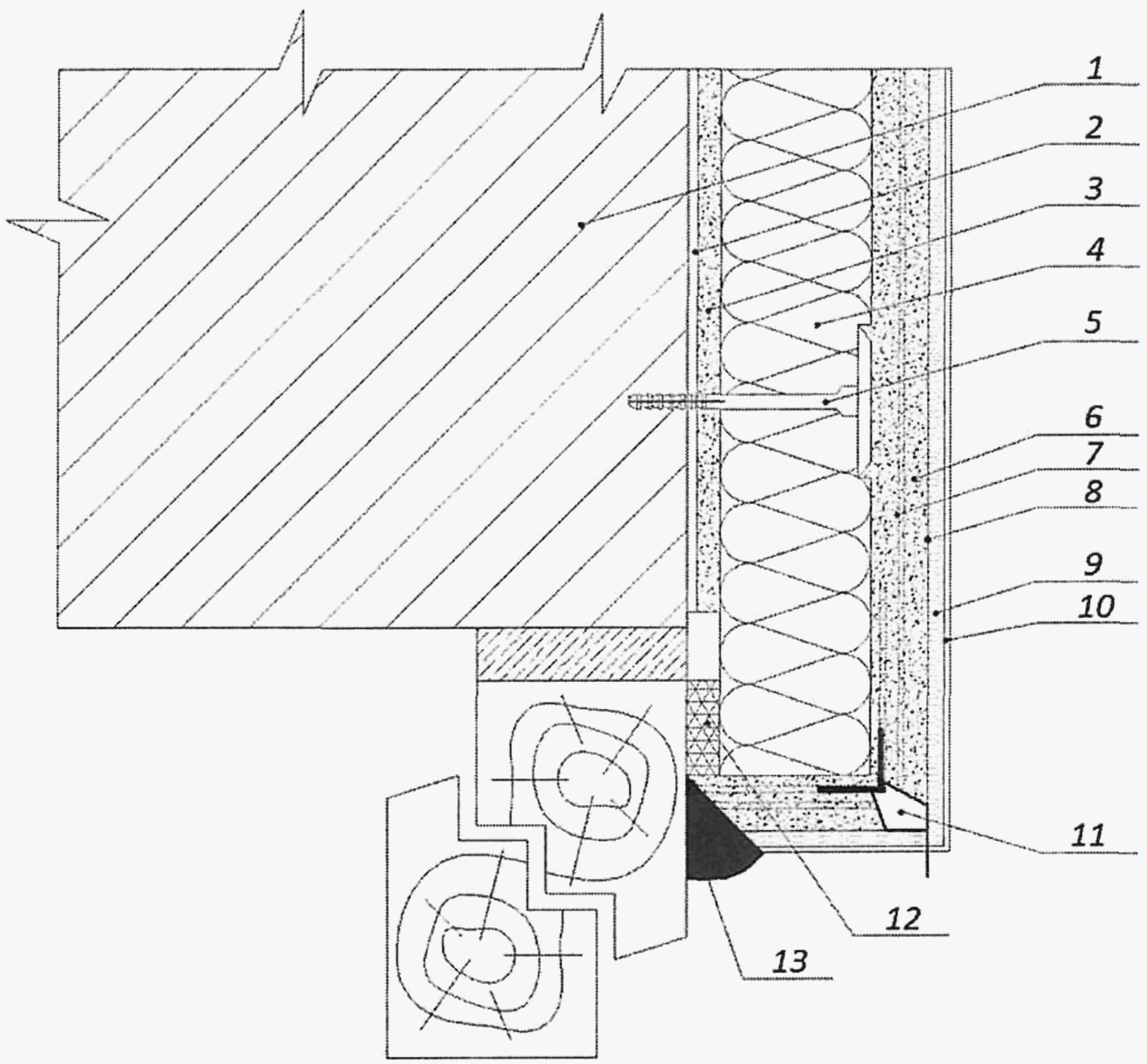

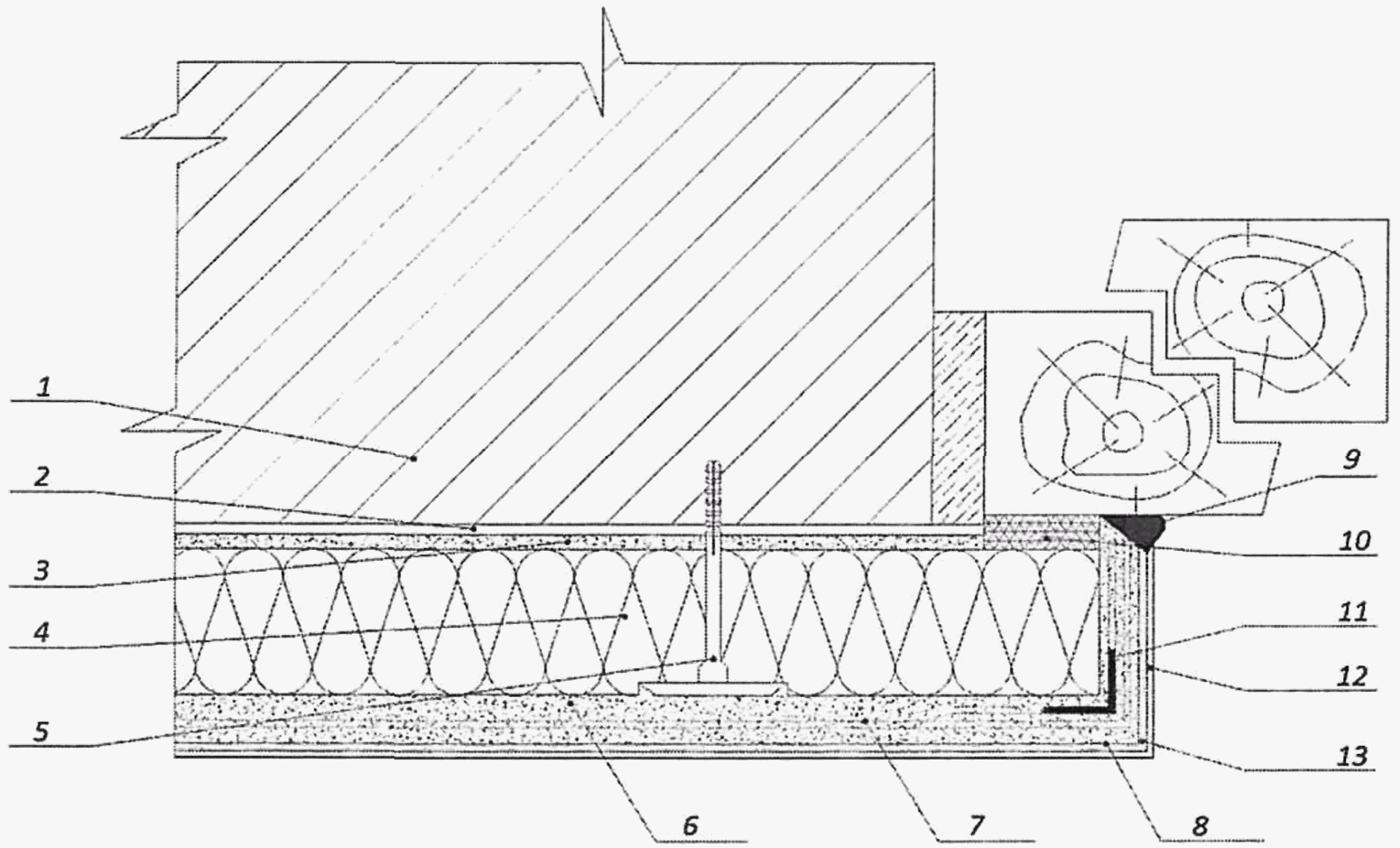

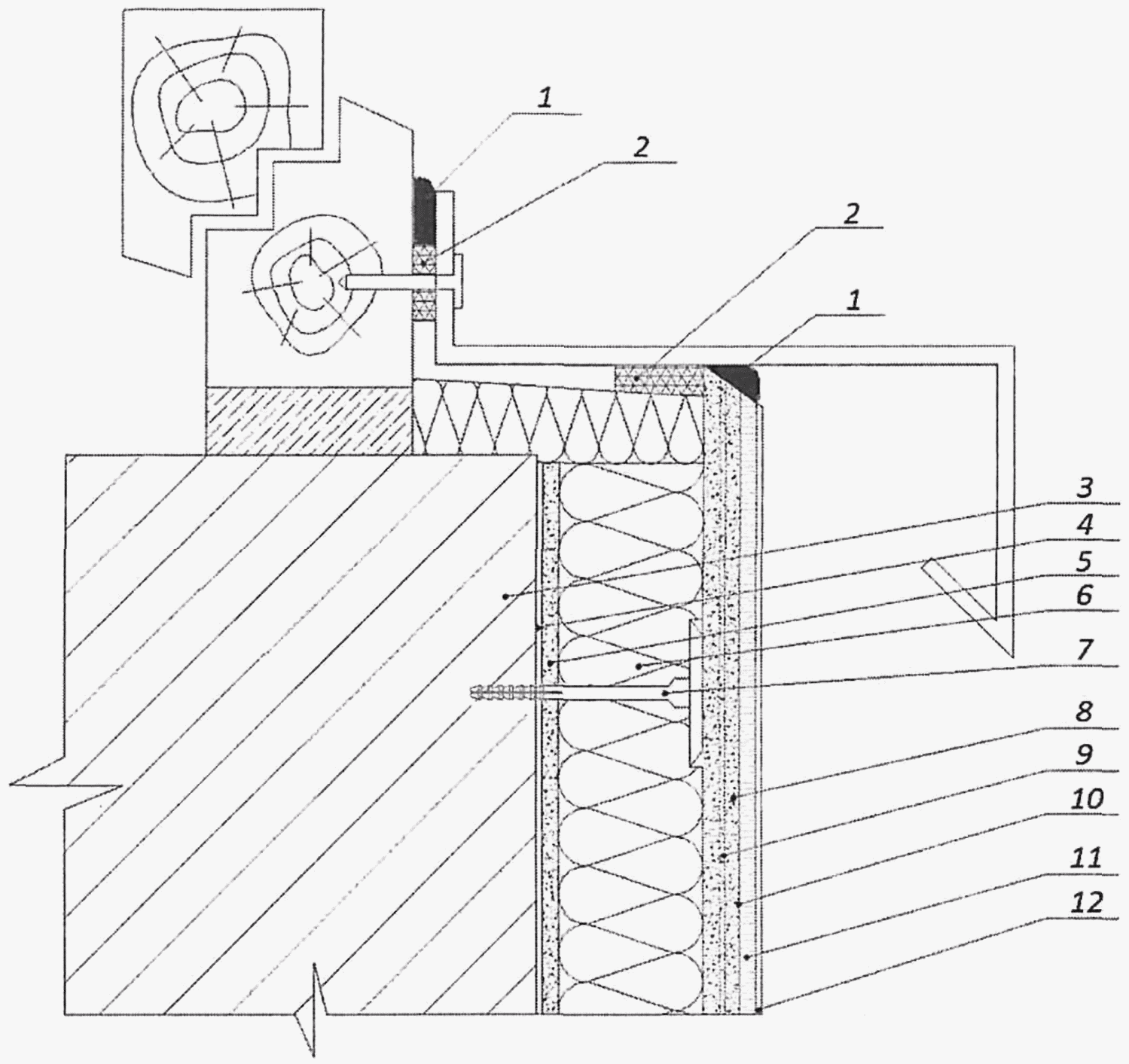

7.24 Теплоизоляционный слой СФТК на вертикальных и горизонтальных внешних углах здания, углах оконных и дверных проемов, а также в местах его окончания (разрыва) следует усиливать угловыми профильными элементами. На горизонтальные углы над оконными и дверными проемами следует устанавливать профиль-капельник. На поверхности оконной или дверной рамы для обеспечения плотного примыкания СФТК следует устанавливать примыкающий оконный профильный элемент (см. рисунок 7.8).

Примечание - Допускается применять профильные элементы, предусмотренные техническими решениями системодержателя.

(п. 7.24 в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

1 — наружная стена <*>; 2 — слои СФТК <**>; 3 — отлив; 4 — примыкающий примыкающий оконный профильный элемент; 5 — оконный блок; 6 — монтажная полиуретановая пена; 7 — профиль-капельник; 8 — торцевая заглушка отлива; \delta_{\text{ут}} — толщина теплоизоляционного слоя

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

<*> Согласно проекту.

<**> Слева направо: стена здания, клеевой слой, теплоизоляционный слой, армированный базовый штукатурный слой, декоративно-защитный финишный слой.

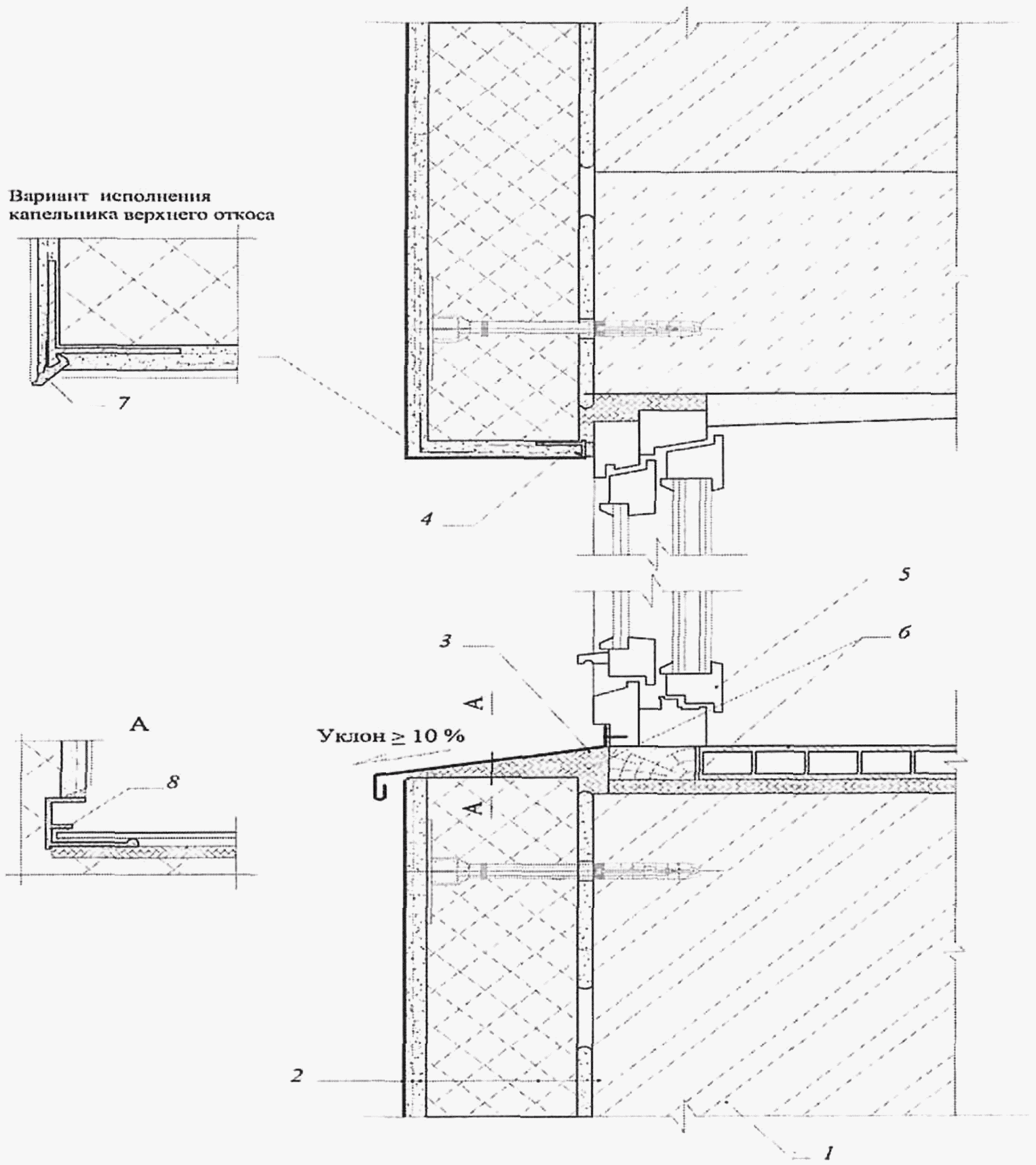

Рисунок 7.8 — Устройство примыкания СФТК к оконному блоку

7.25 Швы или русты в виде канавок устраивают в основном слое теплоизоляции, если их глубина не превышает 1/7 толщины теплоизоляции, площадь сечения менее 10 см2, а общая площадь не превышает 0,03 м2 на 1 м2 утепляемой поверхности фасада. В противном случае формирование рустов ведут за счет установки дополнительного слоя теплоизоляции. Русты следует отделывать рустовочным профильным элементом или устраивать с помощью базового штукатурного состава и рядовой или архитектурной фасадной стеклосетки.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

7.26 На устройство декоративных элементов фасадов здания, устанавливаемых поверх СФТК, следует разрабатывать отдельный раздел проектной документации. Сопряжение таких декоративных элементов с СФТК следует выполнять с учетом положений настоящего свода правил и положений комплекта технических решений системодержателя.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.27 Толщина армированного штукатурного базового слоя в составе СФТК с наружными штукатурными слоями должна быть не менее 3 мм. Толщина выравнивающего слоя — не более 2 мм (если этот слой предусмотрен техническими решениями системодержателя). Суммарная толщина армированного базового штукатурного и выравнивающего слоев не должна превышать 8 мм. Толщина армированного штукатурного слоя в составе СФТК с наружными штукатурными слоями в антивандальном исполнении (с двойным армированием щелочестойкой сеткой) не должна превышать 8 мм. Фасадная армирующая щелочестойкая сетка из стекловолокна должна находиться в верхней части базового армированного слоя с покрытием сетки не менее 1 мм.

Толщина декоративно-защитного финишного слоя определяется максимальным размером зерна заполнителя, если иное не указано в технических решениях системодержателя. В случае превышения указанных выше параметров для устройства такого вида СФТК с уровнем надежности по применению СК0 и СК1 руководствуются [1, статья 15, части 6, 6.1].

(п. 7.27 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.28 Расчет защиты от переувлажнения СФТК следует вести в соответствии с требованиями СП 50.13330. При этом общее сопротивление паропроницанию слоев СФТК, лежащих поверх теплоизоляционного слоя, определяют по ГОСТ Р 55412. Сопротивление паропроницанию должно быть определено для конкретного состава слоев СФТК, включаемого в проектное решение.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Примечание — Допускается определять общее сопротивление паропроницанию штукатурных слоев в соответствии с ГОСТ 25898.

7.29 Проектирование СФТК с декоративно-защитным слоем из штучных материалов следует вести с учетом положений ГОСТ Р 58937. Суммарная масса 1 м2 декоративно-защитного слоя из штучных материалов, включающая в себя также клеевой плиточный и затирочный слои, предусмотренные ГОСТ Р 58937, не должна превышать 40 кг. При этом собственная суммарная масса штучных элементов декоративно-защитного слоя на 1 м2 не должна превышать 30 кг. В случае превышения указанной массы для устройства такого вида декоративно-защитного финишного слоя для СФТК с уровнем надежности по применению СК0 и СК1 руководствуются [1, статья 15, части 6, 6.1].

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.29.1 Фасадные теплоизоляционные композиционные системы с декоративно-защитным слоем из штучных материалов должны соответствовать требованиям ГОСТ Р 58937. Фасадная теплоизоляционная композиционная система с декоративно-защитным слоем из штучных материалов должна иметь класс устойчивости к климатическим воздействиям не ниже КВ 0 по ГОСТ Р 55943 и класс пожарной опасности конструкции не ниже К0 по ГОСТ 31251. Максимальная допустимая высота устройства СФТК с декоративно-защитным слоем из штучных материалов — 75 м.

(п. 7.29.1 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.29.2 Расчет влажностного режима СФТК с декоративно-защитным слоем из штучных материалов в соответствии с требованиями СП 50.13330 следует выполнять для каждого конкретного объекта применения. Конструкция декоративно-защитного слоя из штучных материалов должна обеспечивать требуемый режим эксплуатации ограждающей конструкции, на которой смонтирована данная СФТК.

(п. 7.29.2 введен Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр; в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.29.3 Максимально допустимая площадь элемента декоративно-защитного слоя из штучных материалов на высокопаропроницаемых строительных основаниях (ячеистый бетон, пеноблоки, пустотелый кирпич, керамические блоки и т.п.) не должна превышать 0,025 м2. Максимально допустимая площадь элемента декоративно-защитного слоя из штучных материалов на низкопаропроницаемых строительных основаниях (бетон, полнотелый керамический или силикатный кирпич и т.п.) не должна превышать 0,05 м2.

(п. 7.29.3 введен Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр; в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.29.4 В СФТК с декоративно-защитным слоем из штучных материалов для устройства теплоизоляционного слоя следует руководствоваться пунктами 6.1 и 6.2 ГОСТ Р 58937-2023.

Следует обработать поверхность теплоизоляционного слоя (после установки его в проектное положение) грунтовочным составом, если это предусмотрено техническими решениями системодержателя.

Использование теплоизоляционных плит из негорючей (НГ) MW в два слоя, двойной плотности либо плотности, переменной по толщине плиты, не допускается.

Примечание - Устройство теплоизоляционного слоя на выравнивающих подкладках из теплоизоляционного материала не является случаем устройства теплоизоляционного слоя из двух слоев теплоизоляционных плит из негорючей (НГ) MW.

(п. 7.29.4 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.29.5 Для устройства армированного базового штукатурного слоя в составе СФТК с декоративно-защитным слоем из штучных материалов следует применять базовые составы на цементной основе по ГОСТ Р 54359 с техническими характеристиками, отвечающими требованиям ГОСТ Р 58937.

(п. 7.29.5 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.29.6 Суммарная площадь поверхности швов в составе декоративно-защитного слоя из штучных материалов должна быть не менее 12%, но не более 18%. Ширину затирочного шва следует назначать для исключения переувлажнения теплоизоляционного слоя СФТК из расчета влагонакопления стеновой конструкцией с установленной на ней СФТК с декоративно-защитным слоем из штучных материалов по СП 50.13330. При этом она должна быть не менее:

• для слоя из мелкоразмерных штучных элементов с размером каждой из сторон до 50 мм — 10% размера максимальной из сторон, но не менее 3 мм;
• для слоя из среднеразмерных штучных элементов с размером одной из сторон от 50 до 150 мм — 5% размера максимальной из сторон, но не менее 6 мм;
• для слоя из крупноразмерных штучных элементов с размером одной из сторон от 150 мм — 5% размера максимальной из сторон, но не менее 10 мм.

Затирочные составы должны соответствовать требованиям ГОСТ Р 70309.

(п. 7.29.6 введен Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр; в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.29.7 Для СФТК с декоративно-защитным слоем из штучных материалов следует применять фасадные стеклосетки по ГОСТ Р 55225 с техническими характеристиками, отвечающими требованиям ГОСТ Р 58937.

(п. 7.29.7 введен Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.30 В СФТК с наружными штукатурными слоями допускается устройство теплоизоляционного слоя из двух слоев теплоизоляционных плит из негорючей (НГ) MW при соблюдении следующих условий:

• решение об устройстве теплоизоляционного слоя из двух слоев плит из негорючей (НГ) MW в обязательном порядке должно быть отражено в проектной документации и в ППР Возможность и процесс устройства двухслойного теплоизоляционного слоя должны быть указаны в комплекте технических решений системодержателя. В нем также должны быть указаны мероприятия по контролю за устройством двухслойного теплоизоляционного слоя;
• применяемые теплоизоляционные плиты должны быть одного типа, иметь одинаковые технические характеристики и выпускаться одним производителем;
• толщина плит внешнего теплоизоляционного слоя должна быть не больше толщины плит внутреннего теплоизоляционного слоя;
• механическое крепление плит внутреннего теплоизоляционного слоя в технологических целях выполняют из расчета два тарельчатых анкера на плиту стандартного размера, а плиты внешнего теплоизоляционного слоя крепят с помощью тарельчатых анкеров согласно схемам, представленным на рисунке 7.9.

Плиты внутреннего теплоизоляционного слоя площадью менее четверти площади теплоизоляционной плиты стандартного размера допускается устанавливать без дополнительного крепления тарельчатыми анкерами. В угловых зонах и в зонах завершения СФТК следует устанавливать плиты внутреннего теплоизоляционного слоя площадью не менее половины площади теплоизоляционной плиты стандартного размера. Каждую плиту внутреннего теплоизоляционного слоя на таких участках следует крепить двумя тарельчатыми анкерами независимо от размера теплоизоляционной плиты;

• смещение вертикальных и горизонтальных стыков плит внешнего теплоизоляционного слоя относительно вертикальных и горизонтальных стыков плит внутреннего теплоизоляционного слоя должно составлять не менее 100 мм;
• сезонное влагонакопление следует рассчитывать в соответствии с СП 50.13330. При этом толщину каждого теплоизоляционного слоя следует рассчитывать из условия нахождения точки росы во внешнем теплоизоляционном слое.

(п. 7.30 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.31 В составе СФТК следует использовать тарельчатые анкеры, соответствующие техническим требованиям ГОСТ Р 58359, имеющие характеристики, приведенные в соответствующих протоколах испытаний по ГОСТ 31251 или указанные при оценке пожарной опасности и области применения СФТК в соответствии с пунктом 4.4 ГОСТ 31251-2008, и допущенные к применению из условий обеспечения требуемого уровня теплопроводности в соответствии с таблицей Г.4 СП 230.1325800.2015. Основные требования к ним приведены в таблице 7.1.

(п. 7.31 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Таблица 7.1

Технические требования к тарельчатым анкерам

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

7.32 Предварительный подбор тарельчатых анкеров осуществляется в зависимости от типа строительного основания и категории его применения.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.33 Категории применения тарельчатых анкеров:

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

A — применение в тяжелом бетоне марки B20 и выше, плотностью не менее 1800 кг/м3;

B — применение в строительных основаниях из полнотелых штучных материалов марки по прочности M100 и выше;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

C — применение в строительных основаниях из пустотелых или перфорированных штучных материалов марки по прочности M100 и выше;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

D — применение в бетоне с легким заполнителем марки по прочности B7,5 и выше, плотностью не менее 1200 кг/м3;

E — применение в ячеистом бетоне автоклавного твердения марки B2,5 и выше, плотностью не менее 400 кг/м3.

Примечание - Область применения тарельчатых анкеров должна быть указана в технической документации на изделие. Допускаются комбинации разных категорий применения.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

7.34 Окончательный выбор типа тарельчатых анкеров для применения на объекте строительства осуществляют на основании определенного показателя расчетного вытягивающего усилия анкерного крепления СФТК по результатам натурных испытаний согласно приложению Б. Полученное в результате значение расчетного вытягивающего усилия Fр должно быть больше, чем минимальный показатель, приведенный в таблице 7.2.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Таблица 7.2

Минимальные значения вытягивающего усилия тарельчатых анкеров

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

7.35 Расход тарельчатых анкеров на единицу площади фасада определяют расчетом согласно СП 20.13330 с учетом расчетного сопротивления тарельчатого анкера вытягивающему усилию из строительного основания (методика расчета приведена в приложении Б), ветрового региона и типа местности (методика расчета расхода тарельчатых анкеров приведена в приложении В) и принятой схемы механического крепления теплоизоляционного слоя (см. примеры на рисунках 7.9 и 7.10).

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Nd — фактическое количество тарельчатых анкеров на 1 м2 теплоизоляционного слоя из условий принятой схемы. Nd = Np/Sp, где Np — число тарельчатых анкеров в проекции теплоизоляционной плиты по плоскости, шт.; Sp — площадь поверхности теплоизоляционной плиты, м2

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

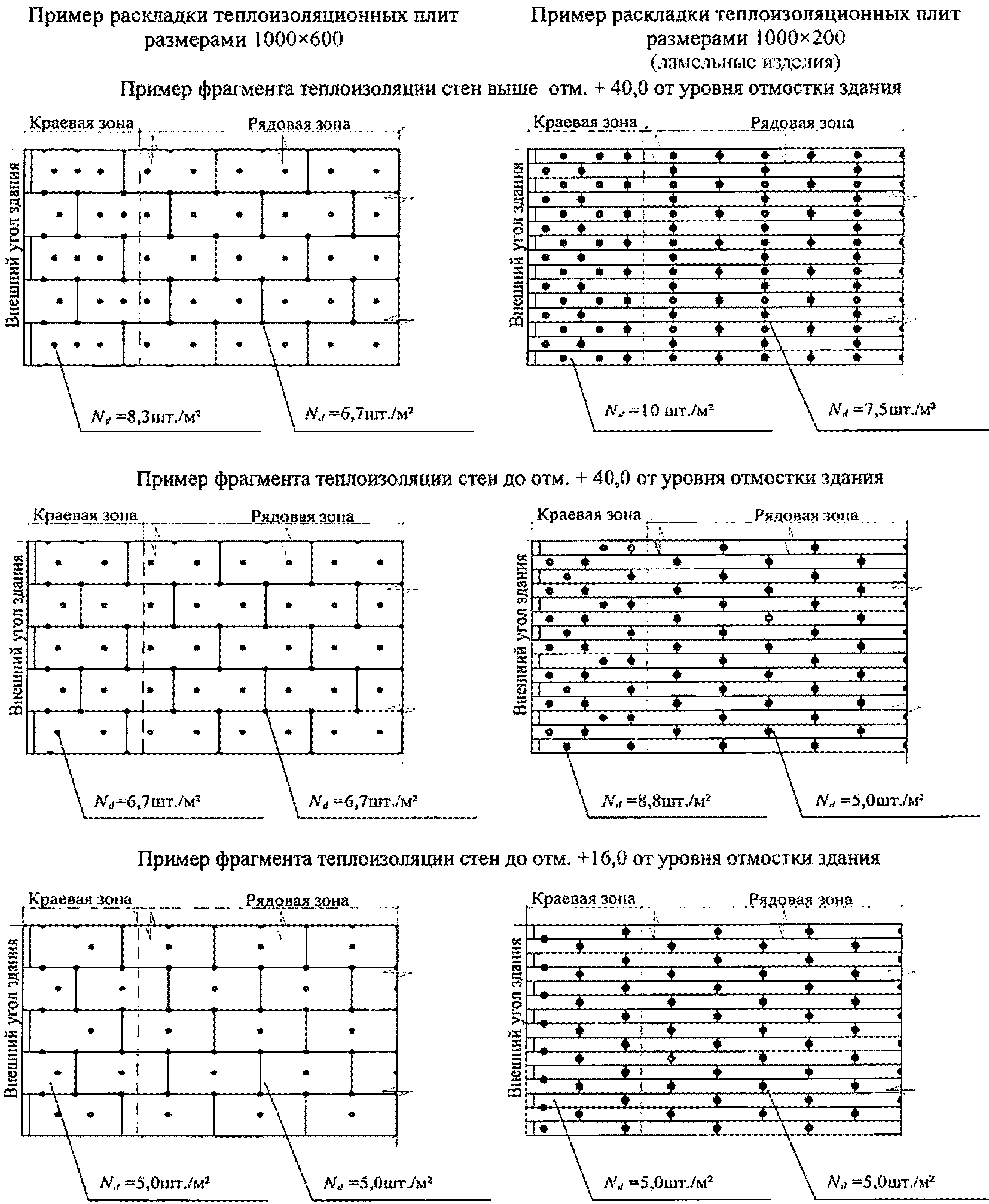

Рисунок 7.9 — Примеры схем установки тарельчатых анкеров в составе СФТК

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Np = ₅ - число тарельчатых анкеров в проекции теплоизоляционной плиты по плоскости, шт.

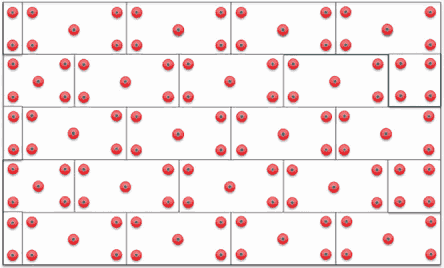

Рисунок 7.10 — Пример схемы установки тарельчатых анкеров при креплении плит XPS

(рисунок 7.10 введен Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7.35.1 На зданиях нормального и повышенного уровней ответственности количество тарельчатых анкеров на единицу площади фасада должно быть не менее 5 шт./м2.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8 Правила устройства СФТК и приемки выполненных работ

8.1 Общие положения

8.1.1 Процесс производства работ по устройству СФТК должен обеспечивать строгое соответствие состава и последовательности выполняемых монтажных операций, приведенных в настоящем своде правил, требованиям проектной, технической, технологической документации, разработанной для конкретного объекта производства работ в соответствии с положениями настоящего свода правил и с учетом положений комплекта технических решений системодержателя.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.1.2 Организацию и контроль качества работ по устройству СФТК следует осуществлять в соответствии с требованиями настоящего свода правил и СП 48.13330. Приемку работ осуществляют поэтапно с фиксацией выполнения этапа соответствующим актом, а также по окончании работ по устройству СФТК путем приемки выполненных работ заказчиком/генподрядчиком.

Примечание — Карта контроля за выполнением работ приведена в приложении Г.

8.1.3 Организация работ по устройству СФТК включает следующие мероприятия:

• обеспечение заказчиком/генподрядчиком производителя работ утвержденной проектной документацией;
• обеспечение заказчиком/генподрядчиком производителя работ технической, технологической документацией по устройству СФТК, привязанной к конкретному объекту производства работ и согласованной системодержателем;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• разработку производителем работ ППР на СФТК;
• оформление производителем работ разрешений и допусков на производство работ, назначение лиц, ответственных за контроль качества производства работ, и лиц, ответственных за соблюдение требований безопасности при их производстве;
• обучение, при необходимости, персонала исполнителя работ методам и правилам работ по устройству СФТК по программам, согласованным с системодержателем, и оформление допусков на производство работ;
• обеспечение объекта строительства подъездными путями, электро- и водоснабжением, системой связи, помещениями бытового обслуживания, складом для приобъектного хранения строительных материалов;
• организацию поставки на объект строительства оборудования, конструкций, материалов и готовых изделий и их складирования;
• подготовку производителем работ ППР на установку строительных лесов (при их использовании) и иных средств подмащивания.

8.1.4 До момента начала работ по устройству СФТК должны быть полностью завершены следующие работы:

• монтаж кровельного покрытия;
• монтаж оконных и дверных блоков
• устройство козырьков и покрытий над входами, балконами и т.п.;
• внутренние отделочные работы с использованием строительных растворов.

8.1.5 Перед началом работ по монтажу СФТК необходимо выполнить соответствующие мероприятия по приемке-передаче фасада к отделке с учетом требований СП 70.13330 с обязательным составлением акта приемки-передачи фасада под отделку (приложение Д).

8.1.5.1 При приемке-передаче фасада под отделку его состояние оценивается уполномоченными представителями заказчика/генподрядчика и производителя работ (таблица 8.1). Выявленные недостатки фиксируют и устраняют.

Таблица 8.1

Требования к оценке состояния фасада при его приемке-передаче под отделку

(таблица 8.1 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.1.5.2 Строительное основание для устройства СФТК должно быть:

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• очищено от остатков строительного раствора, загрязнений (пыли, мела и т.д.), цементных и известковых налетов;
• очищено от ржавчины с обязательной обработкой антикоррозионной грунтовкой металлических деталей, закрываемых теплоизоляционным слоем;
• при необходимости очищено от грибков, лишайников, мхов, плесени (с обработкой пораженных участков противогрибковыми и бактерицидными составами);
• обработано укрепляющим грунтом (если это предусмотрено проектной документацией и (или) технической документацией системодержателя).

8.1.5.3 Со строительного основания должны быть удалены все осыпающиеся и непрочные участки, а дефекты поверхности строительного основания глубиной более 10 мм — заполнены ремонтными штукатурными составами.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.1.5.4 Строительное основание перед монтажом СФТК также должно быть проверено на наличие отклонений от плоскости. Неровности, превышающие допустимые значения (таблица 8.1), подлежат выравниванию строительным раствором (впадины) либо удалению механическим способом (выступы). При значительных отклонениях от плоскости (более 20 мм) на значительных площадях фасада (более 10 м2) работы по выравниванию фасада проводят как отдельный вид работ, по окончании которого состояние строительного основания повторно оценивается уполномоченными представителями заказчика/генподрядчика и производителя работ. Составляют акт приемки-передачи фасадов под установку СФТК.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.1.5.5 На каждом объекте производства работ по установке СФТК следует осуществлять проверку несущей способности строительного основания на соответствие значениям, принятым в проекте. Проверка строительного основания по несущей способности на вырыв тарельчатого анкера осуществляется профильной организацией в соответствии с требованиями настоящего свода правил, действующих нормативных документов и комплектом технических решений системодержателя.

Для проведения натурных испытаний привлекают организацию, допущенную к проведению натурных испытаний в порядке, предусмотренном действующим законодательством Российской Федерации. По результатам проведения натурных испытаний системодержателю и лицу, ответственному за производство работ по установке СФТК, выдают протокол испытаний с заключением о правильности выбора типа и числа тарельчатых анкеров, достаточности их физико-механических свойств для применения в имеющемся строительном основании, глубины анкеровки и др.

(пп. 8.1.5.5 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.1.6 Устройство СФТК на объекте строительства необходимо выполнять в соответствии с проектной документацией, положениями настоящего свода правил и комплектом технических решений системодержателя. Для устройства СФТК следует разрабатывать раздел в составе ППР либо отдельный ППР (для СФТК с декоративно-защитным слоем из штучных материалов).

(п. 8.1.6 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.1.7 Устройство СФТК выполняется в последовательности, предусмотренной технологической картой на производство работ и календарным планом работ, разработанными в составе ППР с учетом обоснованного совмещения отдельных видов работ в соответствии с требованиями настоящего свода правил, с учетом положений комплекта технических решений системодержателя.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.1.8 Контроль выполнения фасадных работ должен осуществляться специалистами, профильными подразделениями производителя работ или по договору профильными организациями, оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля в соответствии с положениями настоящего свода правил. Работы по устройству СФТК сопровождаются указанными специалистами с фиксацией отдельных их этапов и оформлением соответствующих актов (приложение Ж).

8.1.9 Нарушения, выявленные в ходе контроля за работами по устройству СФТК, а также рекомендуемые меры по их устранению следует фиксировать по форме предписания контроля качества строительно-монтажных работ (приложение И).

8.1.10 Устройство СФТК допускается производить при температуре окружающего воздуха в зоне производства работ от 5 °C до 30 °C. В процессе производства работ по устройству СФТК необходимо предусматривать меры, препятствующие воздействию прямых солнечных лучей и атмосферных осадков на поверхность фасада.

Примечание — Допускается выполнение работ по устройству СФТК, кроме работ по устройству декоративно-защитного слоя из штучных материалов, в условиях пониженной и отрицательной температуры атмосферного воздуха (до минус 10 °C) при условии соблюдения дополнительных мер по обеспечению требуемого температурно-влажностного режима на участке производства работ по 8.3.

(примечание в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.1.11 Устройство СФТК осуществляется со строительных лесов и других средств подмащивания по ГОСТ Р 58752. Строительные леса следует устанавливать в соответствии с ППР, разработанным для объекта производства работ по устройству СФТК, на непросадочные основания по ГОСТ 27321 (например, из железобетонных дорожных плит с уплотненным песком основанием) на расстоянии от наружной стены, равном толщине теплоизоляционного слоя, увеличенной на 25 — 30 см (до 50 см максимум).

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.1.12 Сборку конструкций строительных лесов проводят согласно паспорту изготовителя, защитные ограждения монтируют как с внешней стороны конструкции, так и с внутренней. Над входами в здание выполняют монтаж временных навесов по ГОСТ 27321. Для удобства монтажа СФТК строительные леса должны быть установлены (рисунок 8.1) с запуском за углы здания на расстоянии не менее 2 м. Для защиты, устанавливаемой СФТК от солнечного излучения и атмосферных осадков, строительные леса должны быть укрыты на участке выполнения работ с помощью ветровлагозащитной сетки или пленки.

Примечание - В случае невозможности установки строительных лесов допускается проводить монтаж СФТК с навесных строительных люлек и строительных подъемников. При этом ППР на устройство СФТК в обязательном порядке согласовывают с заказчиком/генеральным подрядчиком, уполномоченными органами строительного надзора и системодержателем.

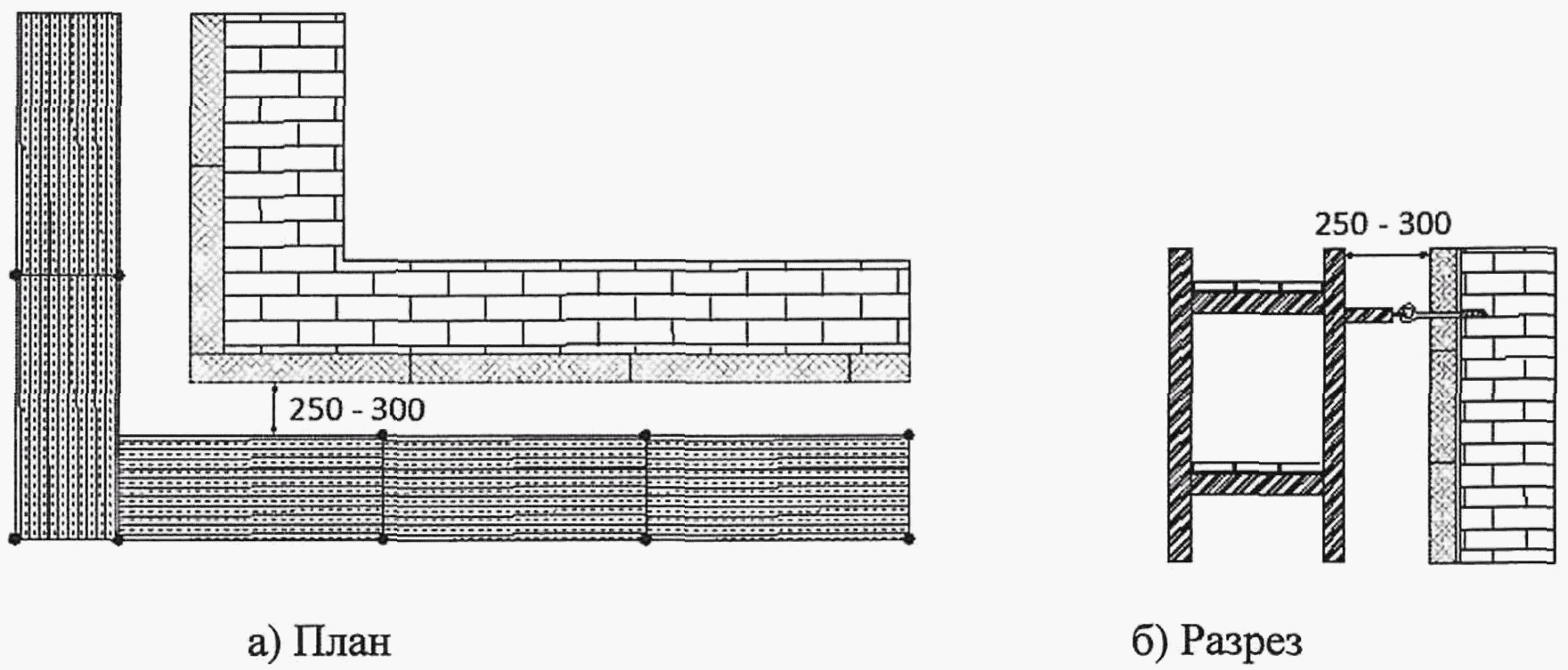

Рисунок 8.1 — Схема установочных параметров строительных лесов

8.2 Правила производства работ по устройству СФТК

8.2.1 Устройство СФТК осуществляют в такой последовательности:

• монтаж теплоизоляционного слоя, включая монтаж цокольного профильного элемента (если иное не предусмотрено ППР) и установка тарельчатых анкеров;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• устройство базового штукатурного слоя, армированного фасадной стеклосеткой, включая установку усиливающих и профильных элементов, а также его грунтование (если это предусмотрено ППР);

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• устройство декоративно-защитного финишного слоя с последующими грунтованием и окраской или без них, включая устройство выравнивающего слоя и его грунтование (если эти операции предусмотрены ППР).

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

После устройства декоративно-защитного финишного слоя проводят установку оконных отливов, герметизацию швов и примыканий, а также заделку мест крепления строительных лесов.

Примечание - Устройство (монтаж) декоративных архитектурных элементов, предусмотренных проектной документацией для установки на фасадах объекта производства работ (за исключением случаев, когда декоративные элементы формируются за счет изменения толщины теплоизоляционного слоя), а также установка на фасадах объекта производства работ дополнительного оборудования (кондиционеры, приборы освещения и т.п.), предусмотренная проектной документацией, не относятся к работам по устройству СФТК.

8.2.2 Параметры, контролируемые на этапах устройства СФТК, приведены:

• для СФТК с наружными штукатурными слоями — в таблице 8.2;
• для СФТК с декоративно-защитным слоем из штучных материалов — в таблице 8.3.

Таблица 8.2

Контролируемые параметры при устройстве СФТК с наружными штукатурными слоями

Таблица 8.3

Контролируемые параметры при устройстве СФТК

с декоративно-защитным слоем из штучных материалов

(п. 8.2.2 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.3 Монтаж теплоизоляционного слоя осуществляют в три последовательных этапа:

• установка цокольного профильного элемента (в случае, если это предусмотрено проектной документацией);

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• приклеивание (установка) теплоизоляционных плит к строительному основанию;
• механическая фиксация приклеенных теплоизоляционных плит с помощью тарельчатых анкеров.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

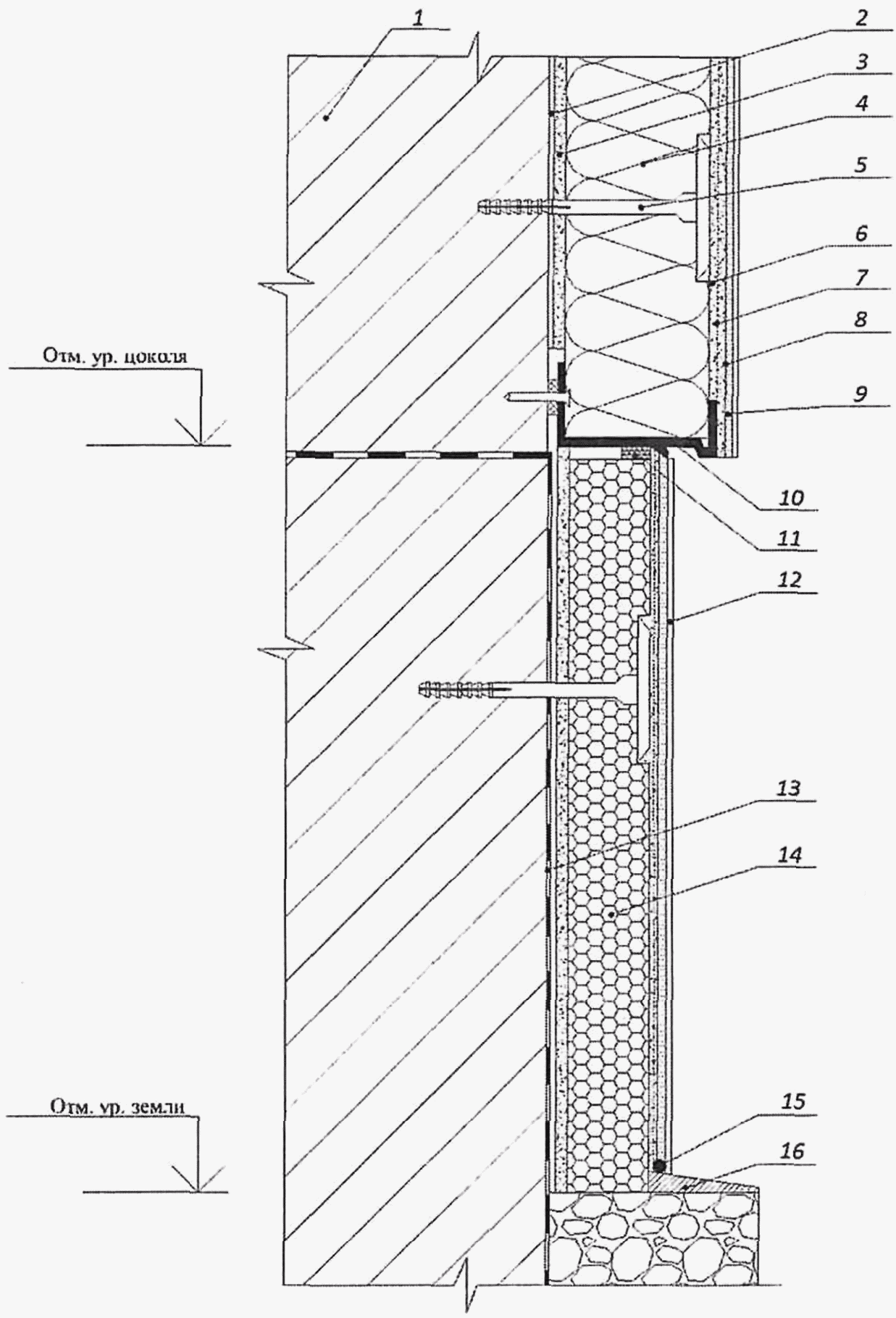

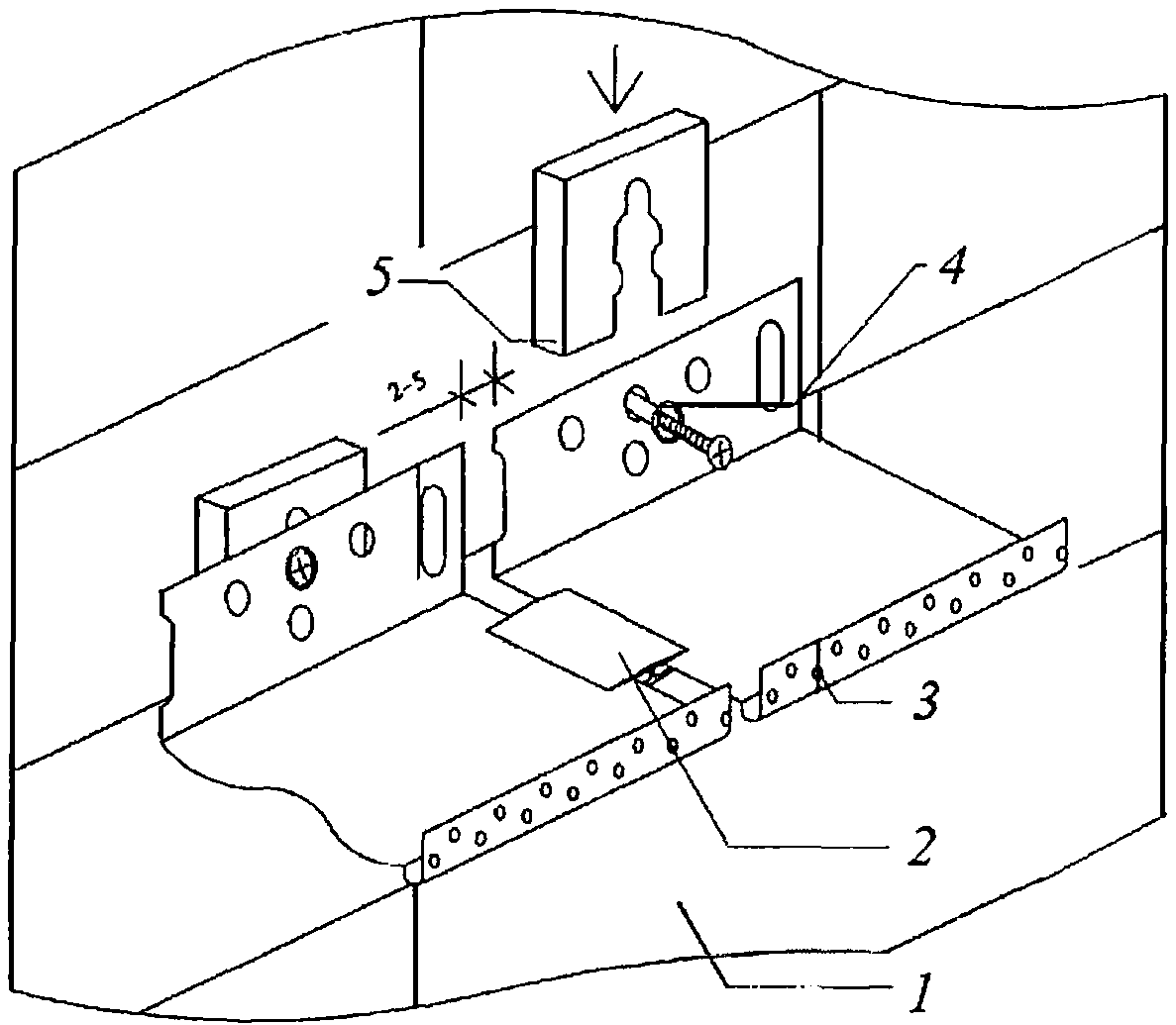

8.2.3.1 Монтаж цокольного профильного элемента (рисунок 8.2) выполняется с плотным примыканием к строительному основанию в точках крепления посредством установки соответствующих по толщине пластмассовых дистанционных прокладок. Зазор между строительным основанием и цокольным профильным элементом заполняют монтажной полиуретановой пеной. Цокольные профильные элементы устраивают встык с применением пластмассового соединительного элемента. Не допускается соединение цокольных профилей внахлест. На углах здания цокольный профильный элемент формируется с помощью двух косых надрезов и последующего сгиба.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

1 — строительное основание; 2 — соединительный элемент цокольного профильного элемента; 3 — опорный цокольный профильный элемент; 4 — анкер с дюбелем; 5 — дистанционная прокладка

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Рисунок 8.2 — Установка цокольного профиля

8.2.3.2 Приклеивание теплоизоляционных плит к строительному основанию осуществляют с помощью клеевых составов. Клеевые составы приготовляют в соответствии с технической документацией системодержателя. Нанесение клеевого состава на теплоизоляционные плиты проводят с помощью кельмы полосой шириной от 50 до 80 мм и толщиной от 10 до 30 мм по всему периметру с отступлением от краев от 20 до 30 мм и дополнительным нанесением от трех до шести пятен клеевого состава на центральную часть плоскости плиты. Допускается также механизированное нанесение клеевого состава.

Примечание - Для исключения образования воздушных пробок разрешается устройство разрывов в полосе клеевого состава, наносимого по контуру плиты.

(примечание в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.3.3 Площадь адгезионного контакта клеевого состава со строительным основанием после установки теплоизоляционной плиты в проектное положение должна составлять:

• для СФТК с наружными штукатурными слоями — не менее 40%;
• для СФТК с наружными штукатурными слоями в случае устройства теплоизоляционного слоя из двух слоев изделий из негорючей (НГ) MW — не менее 50%;
• для СФТК с декоративно-защитным слоем из штучных материалов — не менее 60%;
• для элементов рассечек в случае устройства СФТК с комбинированным теплоизоляционным слоем — 100%.

Примечание - Для изделий из негорючей (НГ) MW с волокнами, расположенными перпендикулярно внешней поверхности (ламельные изделия, ламели), площадь адгезионного контакта клеевого состава со строительным основанием после установки ламели в проектное положение должна составлять 100%. Ламели фиксируют тарельчатыми анкерами из расчета один тарельчатый анкер в месте стыка коротких сторон двух ламелей.

(пп. 8.2.3.3 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.3.4 После нанесения клеевого состава плиту устанавливают в проектное положение. Установку теплоизоляционных плит проводят снизу вверх, начиная от цокольного профильного элемента (если его применение предусмотрено проектной документацией) горизонтальными рядами, с перевязкой вертикальных швов в каждом ряду не менее 150 мм. На внешних и внутренних углах следует выполнять порядовую перевязку теплоизоляционных плит.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.3.5 На углах оконных и дверных проемов устанавливают теплоизоляционные плиты с угловым вырезом таким образом, чтобы стыки швов с примыкающими плитами находились на расстоянии не менее 150 мм от угла проема. В случае устройства оконных и дверных блоков в плоскости строительного основания теплоизоляционные плиты устанавливают с напуском на коробку блока не менее чем на 20 мм. По периметру коробки должна быть наклеена уплотнительная полиуретановая лента или примыкающий оконный профильный элемент. Порядок выполнения данной операции в процессе работ по устройству СФТК определяется ППР с учетом технических решений системодержателя. Дренажные отверстия в оконных и дверных блоках следует оставить свободными.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.3.6 Если оконные и дверные блоки утоплены по отношению к плоскости фасада, а откос подлежит утеплению, то сначала устанавливают теплоизоляционные плиты основной плоскости фасада с необходимым напуском вовнутрь проема, а затем подготовленные по размеру заготовки приклеивают на откосы. По периметру коробки должны быть наклеены уплотнительная полиуретановая лента или примыкающий оконный профильный элемент. Порядок выполнения данной операции в процессе работ по устройству СФТК определяется ППР с учетом технических решений системодержателя.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.3.7 Теплоизоляционные плиты следует устанавливать вплотную друг к другу, а в случае возникновения зазоров более 2 мм их необходимо заполнить материалом теплоизоляционного слоя. Не допускается заполнение шва между установленными теплоизоляционными плитами клеевым или базовым составами.

8.2.3.8 Швы между теплоизоляционными плитами следует располагать на расстоянии не менее 100 мм от края выступа на плоскости строительного основания или от границы различных стеновых материалов строительного основания.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.3.9 Порядок устройства рассечек регламентирован разделом 7 и должен быть отражен в ППР.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание - Каждый элемент рассечки следует крепить не менее чем двумя тарельчатыми анкерами со стальным распорным элементом.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.3.10 В случае устройства двухслойного теплоизоляционного слоя площадь адгезионного контакта клеевого слоя между внутренним и внешним теплоизоляционными слоями должна составлять 100%. Для приклейки следует использовать базовый состав, который следует наносить на лицевую (внешнюю) поверхность внутреннего теплоизоляционного слоя и тыльную (внутреннюю) сторону внешнего теплоизоляционного слоя (метод двойной обмазки). После этого плиты внешнего теплоизоляционного слоя приклеиваются к плитам внутреннего теплоизоляционного слоя. Средняя толщина клеевого слоя не должна превышать 3 мм.

(пп. 8.2.3.10 введен Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.3.11 При монтаже теплоизоляционного слоя применение вставок (фрагментов) из плитного теплоизоляционного материала площадью менее 15% от номинальной площади плиты такого материала допускается только в тех случаях, когда невозможно производить монтаж теплоизоляционных плит номинального размера.

(пп. 8.2.3.11 введен Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.4 Механическое крепление теплоизоляционных плит тарельчатыми анкерами допускается выполнять в два этапа. На первом этапе на период твердения клеевого состава выполняют установку тарельчатых анкеров в рабочее (неполное проектное) положение (без окончательной забивки или затяжки стального распорного элемента). При этом следует устанавливать не менее 50% анкеров. На втором этапе после полного высыхания клеевого состава все тарельчатые анкеры устанавливают в проектное положение.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.4.1 Количество, схему установки и тип тарельчатых анкеров следует определять в соответствии со схемой, указанной в проектной документации. Процесс установки тарельчатых анкеров должен быть описан в ППР.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.4.2 Тарельчатый диск дюбеля после его установки в проектное положение должен быть неподвижным (не допускаются вращение вокруг оси и перемещение перпендикулярно плоскости теплоизоляционного слоя) и должен плотно утапливаться в теплоизоляционный слой без выступов над поверхностью. Расстояние от оси установки тарельчатого анкера до краевых зон строительного основания (угол здания, граница проема) должно быть не менее 100 мм. При забивании (завинчивании) распорного стального элемента должна быть исключена возможность повреждения тарельчатого анкера. Поврежденный тарельчатый анкер должен быть заменен.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.4.3 Правильность установки теплоизоляционного слоя контролируют в соответствии с требованиями таблиц 8.2 и 8.3 настоящего свода правил. По окончании работ по его установке составляют акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание - Необходимость нанесения грунтовочного состава поверх теплоизоляционного слоя определяется проектным решением с учетом технических решений системодержателя и должна быть отражено в ППР.

(примечание введено Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.4.4 При соблюдении требований 8.1.12 в части укрытия строительных лесов с помощью ветровлагозащитной сетки или пленки допускается временная приостановка работ после этапа установки теплоизоляционного слоя на срок не более 30 календарных дней.

(пп. 8.2.4.4 введен Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.5 Устройство армированного базового штукатурного слоя начинают только после полного высыхания клеевого состава и набора его прочности (сроки выдержки до начала работ определяются ППР). Оно включает следующие виды работ:

• установка усиливающих и профильных элементов, выполняемая до начала устройства армированного базового штукатурного слоя;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• устройство армированного базового штукатурного слоя, осуществляемое в одну или две технологические операции.

Примечание - Перечень усиливающих и профильных элементов и схема их установки должны быть указаны в проектной документации. Необходимость нанесения грунтовочного состава поверх базового штукатурного слоя определяется проектным решением с учетом технических решений системодержателя и должна быть отражена в ППР.

(примечание в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.5.1 Профильные элементы (угловые профильные элементы пластиковые уголки со стеклосеткой и др.) следует устанавливать встык по отношению друг к другу с нахлестом сетки в местах стыка друг на друга минимум на 100 мм. Все усиливающие и профильные элементы («косынки», профили примыкания, деформационные профили и др.) должны быть установлены до начала работ по устройству армированного базового штукатурного слоя (если иное не предусмотрено ППР).

Примечание - Усиливающие и профильные элементы устанавливают на слой базового состава и утапливают в него.

(п. 8.2.5.1 в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.5.2 Устройство армированного базового штукатурного слоя и установку усиливающих и профильных элементов осуществляют с помощью базовых штукатурных составов. Способ приготовления базового штукатурного состава и метод его нанесения, сроки выдержки до последующих операций, а также метод укладки (утапливания) в него фасадной стеклосетки при устройстве армированного базового штукатурного слоя должны быть указаны в технологической карте производства работ в составе ППР.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.5.3 Устройство армированного базового штукатурного слоя начинают после начала схватывания нанесенного базового состава, на который установлены усиливающие и профильные элементы СФТК.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.5.4 Устройство армированного базового штукатурного слоя необходимо проводить в следующем порядке:

а) на теплоизоляционный слой ровным слоем толщиной 3 — 4 мм или зубчатым инструментом (шпатель, терка) с зубом 10 мм наносят базовый состав. Поверхность теплоизоляционного слоя из изделий из негорючей (НГ) MW перед нанесением клеевого (базового) раствора грунтуют тонким слоем (до 0,5 мм) того же самого клеевого (базового) раствора с помощью гладкого стального шпателя.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

В случае использования других видов теплоизоляции грунтование поверхности допускается не выполнять;

б) приготовленный рулон рядовой фасадной стеклосетки разматывают вертикально в зазоре между стеной и строительными лесами на всю длину подготовленной поверхности, прислоняют к нанесенному базовому составу и утапливают. Сразу же после этого укладывают следующее полотно сетки, как указано выше, с нахлестом на предыдущее не менее чем на 100 мм;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

в) полотно рядовой фасадной стеклосетки утапливают в базовый состав таким образом, чтобы он проходил через ее ячейки и выступал над ней не менее чем на 1 мм;

г) после укладки рядовой фасадной стеклосетки поверхность базового армированного штукатурного слоя затирают так, чтобы сетка не была видна (при этом допускается одновременное локальное нанесение дополнительного выравнивающего слоя базового штукатурного состава толщиной 1 — 2 мм методом «мокрое по мокрому»);

д) в местах примыкания армированного базового штукатурного слоя к оконным и дверным блокам кельмой снимают фаску под углом 45° до уплотнительной ленты, в случае использования примыкающего оконного профильного элемента фаска не снимается;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

е) после начала твердения базового состава наносят (если иное не предусмотрено ППР) выравнивающий слой или дополнительный слой базового штукатурного состава (при этом суммарная толщина армированного базового штукатурного слоя не должна превышать размера, предусмотренного проектной документацией и указанного в комплекте технических решений системодержателя);

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

ж) после окончательного твердения базового штукатурного состава неровности на его поверхности удаляют с помощью инструмента, предусмотренного ППР;

и) базовый слой покрывают слоем грунта (если это предусмотрено ППР).

Примечание - Запрещается наносить базовый штукатурный состав по фасадной стеклосетке, уложенной (закрепленной) непосредственно на теплоизоляционный слой.

8.2.5.5 При использовании для армирования цоколя здания в составе армированного базового штукатурного слоя дополнительных рядовых фасадных стеклосеток, стеклосеток типа «Усиленная класса А» или «Усиленная класса Б», последние укладывают встык без нахлеста. Второй слой фасадной стеклосетки укладывают с нахлестом 100 мм. Дополнительные сетки укладывают поверх рядовых в порядке, предусмотренном ППР.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.5.6 Правильность устройства армированного базового штукатурного слоя контролируют в соответствии с требованиями таблицы 8.2. По окончании работ по устройству армированного базового слоя составляются акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

8.2.5.7 Грунтовочный состав наносится на затвердевший базовый штукатурный слой не позднее чем за 12 ч до начала работ по нанесению декоративно-защитного финишного слоя, если иное не предусмотрено ППР, на основании проектного решения с учетом технических решений системодержателя.

(п. 8.2.5.7 введен Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.6 Устройство декоративно-защитного финишного слоя начинают только после полного высыхания базового состава и набора его прочности (сроки выдержки базового слоя до последующих операций определяются ППР). Оно включает следующие виды работ:

• устройство выравнивающего слоя и его грунтование (если иное не предусмотрено ППР);
• устройство декоративно-защитного финишного слоя;
• окраска декоративно-защитного финишного слоя (если иное не предусмотрено ППР).

8.2.6.1 Устройство выравнивающего слоя осуществляют с помощью выравнивающих шпаклевочных составов. Их способы приготовления и методы нанесения должны быть указаны в ППР.

Примечание - Допускается выполнять устройство выравнивающего слоя с использованием базовых составов, если это предусмотрено в комплекте технических решений системодержателя.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.6.2 Устройство выравнивающего слоя начинают только после полного высыхания базового состава и набора его прочности (сроки выдержки выравнивающего слоя до последующих операций определяются ППР).

Примечание - Если ППР предусмотрено грунтование поверхности базы перед началом работ по устройству выравнивающего слоя, то нанесение выравнивающих составов начинают после полного высыхания грунта.

8.2.6.3 Выравнивающий шпаклевочный состав наносят за один раз толщиной не более 2 мм. После его окончательного твердения неровности на поверхности удаляют с помощью специализированного инструмента, предназначенного для таких видов работ.

Примечание - Если ППР предусмотрено грунтование поверхности выравнивающего слоя перед началом работ по устройству декоративно-защитного финишного слоя, то нанесение грунта начинают после окончательного твердения выравнивающих шпаклевочных составов.

8.2.6.4 Правильность устройства выравнивающего слоя контролируют в соответствии с требованиями таблицы 8.2 настоящего свода правил. По окончании работ по его устройству составляются акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

8.2.6.5 Декоративный состав наносят на базовый слой за один раз вручную с помощью стальных терок или при помощи средств механизации, если это предусмотрено в комплекте технических решений системодержателя. Толщина наносимого слоя должна соответствовать максимальному размеру зерна минерального заполнителя состава. Фактура слоя формируется до начала схватывания (твердения) декоративного состава с помощью пластиковых терок или иного инструмента (в случае применения структурных штукатурных составов).

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.6.6 Работы на одной поверхности СФТК выполняют непрерывно, от верхнего угла вниз, опускаясь ступенчато по схеме «лестница». В этом случае ступень одного яруса лесов должна опережать ступень соседнего яруса на 1,5 — 2 м.

8.2.6.7 В случае приостановки работы, предусмотренной ППР, по границе в месте обрыва декоративно-защитного финишного слоя наносят самоклеящуюся малярную ленту. Затем наносят декоративный состав, формируют структуру слоя и удаляют малярную ленту вместе с остатками нанесенного состава. При возобновлении работ край участка с нанесенным слоем закрывают самоклеящейся малярной лентой. Ленту удаляют сразу после формирования структуры слоя на новом участке производства работ до момента начала схватывания (твердения) декоративного состава.

8.2.6.8 Для исключения отличия по цвету между различными участками декоративно-защитного финишного слоя на поверхности одного фасада здания используют окрашенные в массе декоративные составы одной отпускной партии. При работе материалами из разных партий рекомендуется перемешать объем в одной большой емкости или стыковать материал на разных плоскостях.

Примечание - Грунтовочный состав наносится на затвердевший декоративно-защитный финишный слой (если это предусмотрено) не позднее чем за 12 ч до начала работ по его окраске, если иное не предусмотрено ППР, на основании проектного решения с учетом технических решений системодержателя.

(примечание введено Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.6.9 Устройство окрасочного слоя начинают только после полного высыхания декоративно-защитного финишного слоя (сроки выдержки декоративно-защитного финишного слоя до последующих операций определяются ППР).

8.2.6.10 Перед началом работ поверхности, не предназначенные под покраску (например, окна, двери и др.), должны быть закрыты защитной пленкой. Строительные леса должны быть очищены от мусора, а участок, на котором производятся работы, должен быть защищен ветровлагозащитной пленкой.

8.2.6.11 Окрасочные составы наносят вручную равномерно не менее чем за два прохода способом, указанным в ППР. Плоскость одного фасада здания окрашивается полностью. Для исключения отличия по цвету между различными участками окрасочного слоя на поверхности одного фасада здания используют колерованную краску одной отпускной партии. При работе материалами из разных партий рекомендуется перемешать объем в одной большой емкости или стыковать материал на разных плоскостях. В случае приостановки работы, предусмотренной ППР, проводят мероприятия, аналогичные указанным в 8.2.6.7

Примечание - В случае механизированного нанесения краски процесс ее нанесения должен быть указан в ППР.

8.2.6.12 Правильность устройства декоративно-защитного финишного слоя контролируют в соответствии с требованиями таблицы 8.2. При производстве работ по его устройству составляют акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

8.2.7 Декоративно-защитный финишный слой из штучных материалов выполняют в соответствии с проектной документацией, требованиями настоящего свода правил и положениями приложения А ГОСТ Р 58937-2023. Для выполнения этого вида работ в составе ППР разрабатывают отдельный раздел, который согласовывают с заказчиком/генподрядчиком и системодержателем.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.7.1 — 8.2.7.4 Исключены с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

8.2.7.5 Выравнивание армированного базового штукатурного слоя перед устройством декоративно-защитного финишного слоя из штучных материалов ведут базовыми составами в соответствии с 8.2.5.4.

8.2.7.6 По истечении технологического перерыва, предусмотренного ППР (но не ранее чем через 24 ч), приступают к установке (приклейке) элементов декоративно-защитного финишного слоя из штучных материалов (керамической, клинкерной плитки и др.).

8.2.7.7 Специализированные клеевые составы наносят сплошным слоем как на армированный базовый слой (толщиной 2 — 3 мм), так и на тыльную поверхность приклеиваемого штучного материала (1 — 2 мм).

8.2.7.8 Элементы декоративно-защитного финишного слоя устанавливают в проектное положение, обеспечивая их 100%-ный контакт с базовым слоем. Минимальная ширина шва между штучными материалами должна соответствовать 7.29.6.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

8.2.7.9 Процесс устройства декоративно-защитного финишного слоя должен быть отражен в технологической карте в составе ППР. При производстве работ по его устройству составляют акты освидетельствования скрытых работ по форме, приведенной в приложении Е.

8.2.8 По окончании работ по устройству СФТК, параллельно с демонтажем строительных лесов, выполняют заделку мест крепления строительных лесов, в процессе которой проемы в системе заполняют теплоизоляционным материалом, аналогичным материалу теплоизоляционного слоя, используемого при устройстве СФТК на объекте производства работ. Теплоизоляционный материал устанавливают на сплошной слой клеевого состава без зазора с основным теплоизоляционным слоем. При устройстве армированного базового слоя рядовую фасадную стеклосетку укладывают с нахлестом не менее 100 мм на базу, выполненную на основной поверхности. Порядок проведения работ по заделке мест крепления строительных лесов должен быть указан в технологической карте, являющейся частью ППР.

8.2.9 Подоконные отливы устанавливают в соответствии с проектной документацией. Очередность установки оконных отливов устанавливают в ППР либо до устройства декоративно-защитного финишного слоя. Зазоры между поверхностью СФТК и краями отливов заполняют фасадным герметиком. Тип герметика указывают в ППР. Не допускается нарушение целостности системы в процессе установки оконных отливов.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.2.10 По окончании установки на фасадах объекта производства работ дополнительного оборудования (кондиционеры, приборы освещения и т.п.) должна быть восстановлена целостность системы, а все примыкания элементов оборудования к СФТК должны быть герметизированы.

8.3 Производство работ по устройству СФТК в условиях пониженных температур

8.3.1 Выполнение работ по устройству СФТК в условиях пониженных температур (в диапазоне от плюс 5 °C до минус 10 °C) допускается с письменного согласия заказчика/генподрядчика. Для производства таких работ организация — производитель работ разрабатывает отдельный ППР, который должен быть согласован с системодержателем.

8.3.2 Работы по устройству СФТК в условиях пониженных температур следует проводить с учетом требований настоящего свода правил и следующих положений:

• температура наружного атмосферного воздуха на участке производства работ (вне пределов теплового контура) в течение всего срока проведения работ должна быть не ниже минус 10 °C;
• здание, на котором проводят установку СФТК, должно отапливаться по постоянной или временной схеме;
• температура воздуха внутри здания должна быть не ниже 5 °C, а относительная влажность воздуха — не выше 75%;
• работы проводят только со строительных лесов с устройством теплового контура;
• тепловой контур устраивают для проведения работ в случае, если средняя температура календарного месяца (по СП 131.13330) в регионе, в котором проводят работы по устройству СФТК, ниже 5 °C, а обогрев теплового контура выполняют в соответствии с положениями настоящего раздела;
• обогрев рабочей зоны внутри теплового контура должен быть начат не менее чем за 24 ч до начала работ по установке СФТК.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Примечание - При использовании клеевых и базовых составов, адаптированных к условиям пониженных температур, обогрев контура допускается начинать за 8 — 10 ч до начала работ по установке СФТК;

(примечание введено Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• тепловой контур должен быть больше участка производства работ (по ширине — на 2 м в каждую из сторон, по высоте — на один ярус лесов в каждую из сторон), но не более 150 м2 по фасаду;
• внутри теплового контура в течение всего срока проведения работ и не менее 72 ч (точное время определяется ППР) после их окончания должна поддерживаться постоянная температура не ниже 5 °C [при проведении работ по устройству теплоизоляционного слоя допускается кратковременное (не более чем на 30 мин) снижение температуры до 0 °C].

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Примечание При использовании клеевых и базовых составов, адаптированных к условиям пониженных температур, внутри теплового контура в течение всего срока проведения работ и не менее 48 ч (точное время определяется ППР) после их окончания следует поддерживать постоянную температуру не ниже 0 °C и не выше 10 °C,

(примечание введено Изменением № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр; в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• температуру внутри теплового контура следует контролировать в порядке, устанавливаемом ППР, но не реже одного раза в час при производстве работ и одного раза в 2 ч после их окончания; нарушения, выявленные при проведении контрольных измерений, должны быть немедленно устранены;
• контрольные измерения температуры наружного воздуха, температуры внутри теплового контура и температуры строительного раствора в момент укладки на участке производства работ должны выполняться ответственным(и) лицом(ами) в соответствии с инструкцией, разработанной производителем работ в рамках ППР (измерения ведут с помощью термометров по ГОСТ 28498, а результаты заносят в журнал учета выполненных работ);
• в краевых зонах теплового контура, в местах входа-выхода людей и подачи грузов должна быть предусмотрена дополнительная защита от проникновения внутрь холодного атмосферного воздуха и осадков; контроль температуры на этих участках должен быть усилен;
• не допускается наличие следов изморози на поверхности стены (для краевых зон производства работ);
• контроль за целостностью теплового контура должен осуществляться не реже чем два раза в сутки;
• обогрев участка проведения производства работ внутри теплового контура для обеспечения требуемых температурных условий производства работ должен осуществляться с помощью тепловентиляторов заводского изготовления с тепловой мощностью, обеспечивающей производство работ при минимально допустимой температуре.

Примечание - В краевых зонах теплового контура, на верхнем и нижнем ярусах строительных лесов в его составе следует устанавливать тепловентиляторы с повышенной на 25% тепловой мощностью;

• тепловентиляторы должны быть надежно закреплены на настилах строительных лесов; в зоне их работы должны быть размещены дополнительные первичные средства пожаротушения, а в ППР должны быть предусмотрены дополнительные мероприятия по электро- и пожаробезопасности, контроль за которыми следует осуществлять в соответствии с требованиями настоящего свода правил;
• исправность тепловентиляторов следует контролировать ежедневно, регламентные работы — в соответствии с паспортом устройства;
• обслуживание тепловентиляторов должно осуществляться обученным персоналом круглосуточно (не менее двух человек на один участок производства работ);
• должны быть предусмотрены дополнительные пути эвакуации людей из зоны производства работ.

8.3.3 Работы по устройству СФТК следует выполнять с использованием системных материалов, предусмотренных проектной документацией.

8.3.3.1 Для проведения работ по устройству теплоизоляционного и базового армированного слоя следует применять клеевые и базовые штукатурные составы, входящие в состав СФТК, соответствующие требованиям ГОСТ Р 59197 и ГОСТ Р 56707. Замена рядовых составов на адаптированные к условиям пониженных температур может быть осуществлена путем внесения в установленном порядке соответствующих изменений в проектную документацию.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.3.3.2 Запрещаются самовольная замена системных материалов и применение любых противоморозных добавок в стандартных и специальных клеевых, базовых, декоративно-защитных и выравнивающих составах.

8.3.4 Дополнительно к требованиям, установленным 8.2, необходимо выполнять следующие положения:

• хранение клеевых, базовых, декоративно-защитных и выравнивающих составов следует осуществлять в заводской упаковке в закрытых складских помещениях при температуре не ниже 5 °C и относительной влажности воздуха не выше 60%;
• подготовку клеевых, базовых, декоративно-защитных и выравнивающих составов следует выполнять централизованно в специально отведенных помещениях, в которых должна поддерживаться постоянная температура воздуха (не ниже 15 °C);
• составы перед затворением водой не должны содержать льда и мерзлых комьев, а их температура перед затворением должна быть не ниже 5 °C;
• вода затворения должна иметь температуру (25 +/- 2) °C;
• температура состава, готового к применению, должна быть не ниже 20 °C. Приготовленный состав должен быть выработан до начала потери подвижности, вызванного его подмерзанием;
• площадь контакта клеевого состава со строительным основанием при устройстве клеевого слоя должна составлять (65 +/- 5)% площади утепляемой поверхности;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• тарельчатые анкеры при производстве работ в условиях низких температур устанавливают в проектное положение сразу после монтажа теплоизоляционного слоя;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• минимальная технологическая пауза после приклеивания теплоизоляционных плит, нанесения базового защитного слоя и выравнивающего слоев при минимально допустимой температуре и максимальной влажности должна составлять 72 ч, а при нанесении декоративно-защитного финишного слоя — до полного его высыхания;
• устройство декоративно-защитных финишных слоев из штучных материалов в условия пониженных температур запрещается;
• допускается хранить на рабочем месте запас строительного раствора не более чем на 40 мин. Ящик для строительного раствора необходимо утеплять или подогревать. Использование схватившегося или повторно затворенного горячей водой строительного раствора не допускается.

8.3.5 Схема и порядок расстановки тепловентиляторов на строительных лесах, их тип и мощность, способ подачи теплого воздуха в рабочие зоны определяются индивидуально в зависимости от размеров и формы участка производства работ по установке СФТК и наличия тепловентиляторов различных типов.

8.3.6 На каждом объекте следует вести специальный журнал учета выполненных работ, содержащий данные о температурном режиме на участке работ. Лицо, осуществляющее контроль температурного режима, должно иметь право на остановку работ в случае несоблюдения регламента работ, и составление дефектной ведомости и принятие решения о необходимости проведения ремонтных работ на забракованных им участках.

8.3.7 При составлении актов о производстве работ по устройству СФТК в условиях пониженных температур в них следует указывать:

• расположение участка проведения работ;
• время проведения работ (устройство каждого из слоев), включая периоды технологических перерывов;
• температуру наружного воздуха во время проведения работ.

8.4 Противопожарные требования при проведении работ по устройству СФТК

8.4.1 Независимо от степени огнестойкости, класса конструктивной и функциональной пожарной опасности здания и сооружения площадь теплоизоляционного слоя из EPS или XPS, временно незащищенного армированным базовым слоем, не должна превышать 200 м2 при суммарной толщине теплоизоляционного слоя из указанных материалов в СФТК не более 200 мм, причем высота этой площади не должна превышать 12 м.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Примечание - Допускается выполнять монтаж СФТК с комбинированным теплоизоляционным слоем одновременно на нескольких участках фасада здания (сооружения) при условии, что на каждом участке площадь временно незащищенного армированным штукатурным слоем EPS или XPS не превысит указанных выше размеров, а между участками будут обеспечены разрывы не менее 5 м по горизонтали и вертикали.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.4.2 Независимо от степени огнестойкости, класса конструктивной и функциональной пожарной опасности здания при устройстве СФТК и последующем выполнении любых видов работ на и возле фасада следует соблюдать требования [4].

8.4.3 Площадь и толщина единичных пустот (воздушных зазоров) в СФТК между строительным основанием (наружной стеной) и теплоизоляционным слоем должны быть не более 1,0 м2 и не более 30 мм соответственно.

(п. 8.4.3 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.4.4 При устройстве СФТК и при монтаже дополнительного информационного, осветительного и другого оборудования, при проведении ремонтных и других видов работ, выполняемых по окончании работ по устройству СФТК, следует исключить попадание открытого пламени, искр, горящих, тлеющих и нагретых до высоких температур частиц на поверхность элементов СФТК, а также нагрев последних выше допустимых (паспортных) температур их эксплуатации.

8.4.5 При производстве работ по устройству СФТК с теплоизоляционным слоем с использованием горючей или трудногорючей теплоизоляции (пенопластов) на суммарной площади более 1000 м2 для целей пожаротушения должно быть предусмотрено устройство временного противопожарного водопровода.

Примечание - Расстояние между пожарными кранами следует принимать из условия подачи воды в любую точку не менее чем двумя струями с расходом 5 л/с каждая. Здания и бытовые помещения должны быть обеспечены средствами пожаротушения из расчета два огнетушителя на 100 м2 утепляемой одновременно поверхности и средствами связи для вызова пожарной охраны в случае возникновения пожара.

8.4.6 Использование первичных средств пожаротушения для хозяйственных и прочих нужд, не связанных с тушением пожара, не допускается. Огнетушители следует содержать в исправном состоянии, периодически осматривать, проверять и перезаряжать в соответствии с требованиями, указанными в их паспорте.

При расстановке огнетушителей необходимо соблюдать условие о непревышении расстоянием от возможного очага пожара до места размещения огнетушителя 20 м.

Примечание - В холодное время года (при температуре наружного воздуха, близкой к 0 °C) временно неиспользуемые огнетушители следует хранить в отапливаемых помещениях, на дверях которых должна быть надпись «Огнетушители».

8.4.7 Запрещается выполнение работ по установке теплоизоляционного слоя и устройству армированного базового и декоративно-защитного финишного слоев с использованием горючих или трудногорючих материалов одновременно со сварочными и другими пожароопасными видами работ.

Примечание - Запрещается пользоваться открытым пламенем на строительных лесах и в местах хранения горючих материалов при производстве работ по устройству СФТК.

8.4.8 Количество горючих материалов на участке производства работ по устройству СФТК не должно превышать сменной потребности. По окончании смены производитель работ или официально назначенное им ответственное лицо проводят осмотр рабочих мест, которые должны быть приведены в противопожарное состояние. Запрещается оставлять неиспользованные горючие и трудногорючие материалы внутри здания и на средствах подмащивания.

8.4.9 При монтаже трудногорючих материалов, а также при использовании оборудования для технологических процессов, имеющего повышенную пожарную опасность, следует вывешивать стандартные знаки пожарной безопасности по ГОСТ 12.4.026.

8.4.10 При обнаружении пожара или признаков горения (задымления, запаха гари, повышения температуры и т.п.) необходимо немедленно сообщить об этом в пожарную охрану, принять все возможные меры по эвакуации людей, тушению пожара и обеспечению сохранности материальных ценностей.

8.5 Требования безопасности при устройстве СФТК

8.5.1 До начала производства работ по монтажу СФТК производитель работ должен разработать:

• ППР на монтаж СФТК и смежные виды работ;
• ППР на установку строительных лесов с учетом требований ГОСТ 27321.

8.5.2 При разработке ППР должны быть учтены действующие нормативные документы по технике безопасности в строительстве.

8.5.3 В процессе производства работ по монтажу СФТК следует осуществлять постоянный контроль за состоянием охраны труда. Оперативный контроль соблюдения стандартов, правил, норм и инструкций по безопасности труда, ведения журналов по безопасности и соблюдения норм безопасности при проведении работ по устройству СФТК осуществляет руководитель подразделения организации, производящей работы.

8.5.4 Служба охраны труда или ответственное лицо организации производителя работ контролируют соблюдение требований безопасности труда на всех этапах подготовки и проведения работ. Ответственное лицо проводит требуемые законодательством инструктажи и ведет журналы учета по технике безопасности. Каждый журнал должен быть пронумерован, прошнурован, подписан лицом, ответственным за его ведение, и скреплен печатью организации — производителя работ.

8.5.5 Ежедневно перед началом работы (смены) мастер (прораб) участка совместно с уполномоченным инспектором по охране труда (или уполномоченным по охране труда организации — производителя работ) должны осуществлять проверку:

• состояния строительных лесов и иных средств подмащивания;
• состояния рабочих мест и проходов;
• исправности осветительных установок;
• состояния производственного оборудования, приспособлений и инструмента;
• наличия и состояния спецодежды, средств индивидуальной защиты;
• обеспечения электробезопасности и пожарной безопасности.

Результаты проверки записывают в журнал проверки охраны труда и журнал техники безопасности участка, а при обнаружении недостатков принимают немедленные меры по их устранению.

8.5.6 Ввод в эксплуатацию строительных лесов и иных средств подмащивания, предусмотренных ППР, допускается после приемки комиссией, назначаемой руководителем строительной организации, и регистрируется в журнале учета по приложению Б ГОСТ Р 58752-2019. Журнал должен быть пронумерован, прошнурован, подписан лицом, ответственным за его ведение, и скреплен печатью организации — производителя работ.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8.5.7 В случае нахождения людей или транспорта вблизи лесов и при выполнении работ на высоте 6 м и более должно быть не менее двух настилов: рабочего (верхний) и защитного (нижний). Рабочее место на лесах должно быть защищено сверху настилом, расположенным на высоте не более 2 м от рабочего настила. Над подъездами и входами зданий должен быть установлен защитный козырек. Дополнительно следует предусмотреть меры, обеспечивающие безопасный спуск людей с рабочего места при возникновении аварийной ситуации.

8.5.8 При производстве работ по устройству СФТК не допускаются хранение и складирование строительных материалов на строительных лесах и других средствах подмащивания, а также в подвалах, на лестничных клетках, проходах и иных местах, не предназначенных для их хранения. При выполнении работ материалы не должны попадать внутрь эксплуатируемых помещений. При хранении материалов следует применять защитные и укрывные материалы.

Запрещается устройство склада хранения материалов на строительных лесах и других средствах подмащивания.

8.5.9 Работы по устройству СФТК следует выполнять с использованием штатного электроинструмента заводского изготовления, имеющего паспорт и прошедшего проверку безопасности, которая проводится перед началом работ на объекте и не реже чем один раз в 3 мес в процессе устройства СФТК. Результаты испытаний фиксируют в журнале учета электроинструмента и вспомогательного оборудования к нему, форма которого установлена в [6]. Журнал должен быть пронумерован, прошнурован, подписан лицом, ответственным за его ведение, и скреплен печатью организации — производителя работ.

8.5.10 Все работники организации — производителя работ должны допускаться к работе только после прохождения инструктажа по пожарной безопасности, а при изменении специфики работы — проходить дополнительное обучение по предупреждению и тушению возможных пожаров в порядке, установленном руководителем организации — производителя работ. Рабочие должны иметь спецодежду, средства индивидуальной защиты (каски, предохранительные пояса), а также иметь квалификацию, соответствующую выполняемым работам и подтвержденную соответствующим допуском. Факт проведения инструктажа фиксируют в журнале по пожарной безопасности. Журнал должен быть пронумерован, прошнурован, подписан лицом, ответственным за его ведение, и скреплен печатью организации — производителя работ.

8.5.11 Пожарная безопасность на рабочих местах должна быть обеспечена в соответствии с требованиями [2] и ГОСТ 12.1.004.

9 Правила ремонта СФТК

9.1 В процессе эксплуатации СФТК ответственное лицо (управляющая организация) обязано обеспечивать проведение периодического контроля (планового осмотра) состояния СФТК не реже одного раза в течение календарного года.

9.2 Внеплановые осмотры состояния СФТК следует назначать после природных или техногенных воздействий, характер и интенсивность которых превышают установленные значения для эксплуатируемой СФТК.

9.3 По результатам планового осмотра состояния СФТК определяют необходимость текущего или капитального ремонта СФТК.

9.4 Основными критериями необходимости проведения текущего ремонта являются:

• затекание дождевой воды внутрь СФТК;
• выцветание (обесцвечивание цветных декоративных и окрашенных поверхностей) и (или) высолы (белый налет на поверхности стен);
• сколы, трещины, расслоение или другое структурное ухудшение в штукатурных слоях СФТК;
• повреждение стен от механического воздействия;
• неровности, наплывы или другие дефекты, которые могут требовать исправлений.

9.5 Текущий ремонт СФТК также следует выполнять после выявления сопутствующих дефектов, послуживших причиной повреждения фасада:

• повреждения кровли и водосточной системы;
• нарушения тепловлажностного режима эксплуатации здания;
• отсутствие защитных упоров дверей, люков;
• разрушение или отсутствие герметизации зон примыкания коммуникаций и др.

9.6 Все выявленные сопутствующие дефекты подлежат устранению до или в ходе текущего ремонта. Температурные условия при ремонтных работах должны соответствовать требованиям к условиям применения отделочных материалов.

9.7 При наличии значительных повреждений теплоизоляционного слоя или высокой плотности размещения местных разрушений на каком-либо участке стены их ремонт следует проводить в соответствии с проектом, разработанным на основании обследования.

9.8 Капитальный ремонт СФТК следует выполнять на основании решения комиссии, проводящей плановый (внеплановый) осмотр состояния конструкций здания или сооружения.

9.9 Помимо указанного в 9.8 капитальный ремонт СФТК следует выполнять после выявления сопутствующих дефектов, послуживших причиной повреждения фасада:

• выявление снижения термического сопротивления наружных стен более чем на 15% по отношению к требуемому сопротивлению теплопередаче ограждающей конструкции;
• накопление количества дефектов, зафиксированных в ходе проведения плановых осмотров, вследствие нарушения периодичности текущих ремонтов;
• наступление аварийной ситуации или стихийных бедствий, связанных с сильным повреждением фасада.

Примечания

1 Перед наступлением срока проведения первого и последующих капитальных ремонтов снижение уровня теплотехнических характеристик необходимо оценивать по ГОСТ Р 56623, теплопроводность отобранных проб материала теплоизоляционного слоя — по ГОСТ 7076, однородность температурных полей стен по фасаду — методом тепловизионного обследования по ГОСТ 26629. Для выполнения данных работ следует привлекать профильную организацию, имеющую соответствующий допуск или аккредитацию.

2 Капитальный ремонт следует проводить в соответствии с проектом, разработанным на основании обследования и классификации дефектов фасада, а также с учетом действующих нормативных документов и комплекта технических решений системодержателя.

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

9.10 Основные положения по ремонту СФТК приведены в приложении К.

Приложение А

ТИПОВЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ ПО ПРОЕКТИРОВАНИЮ СФТК

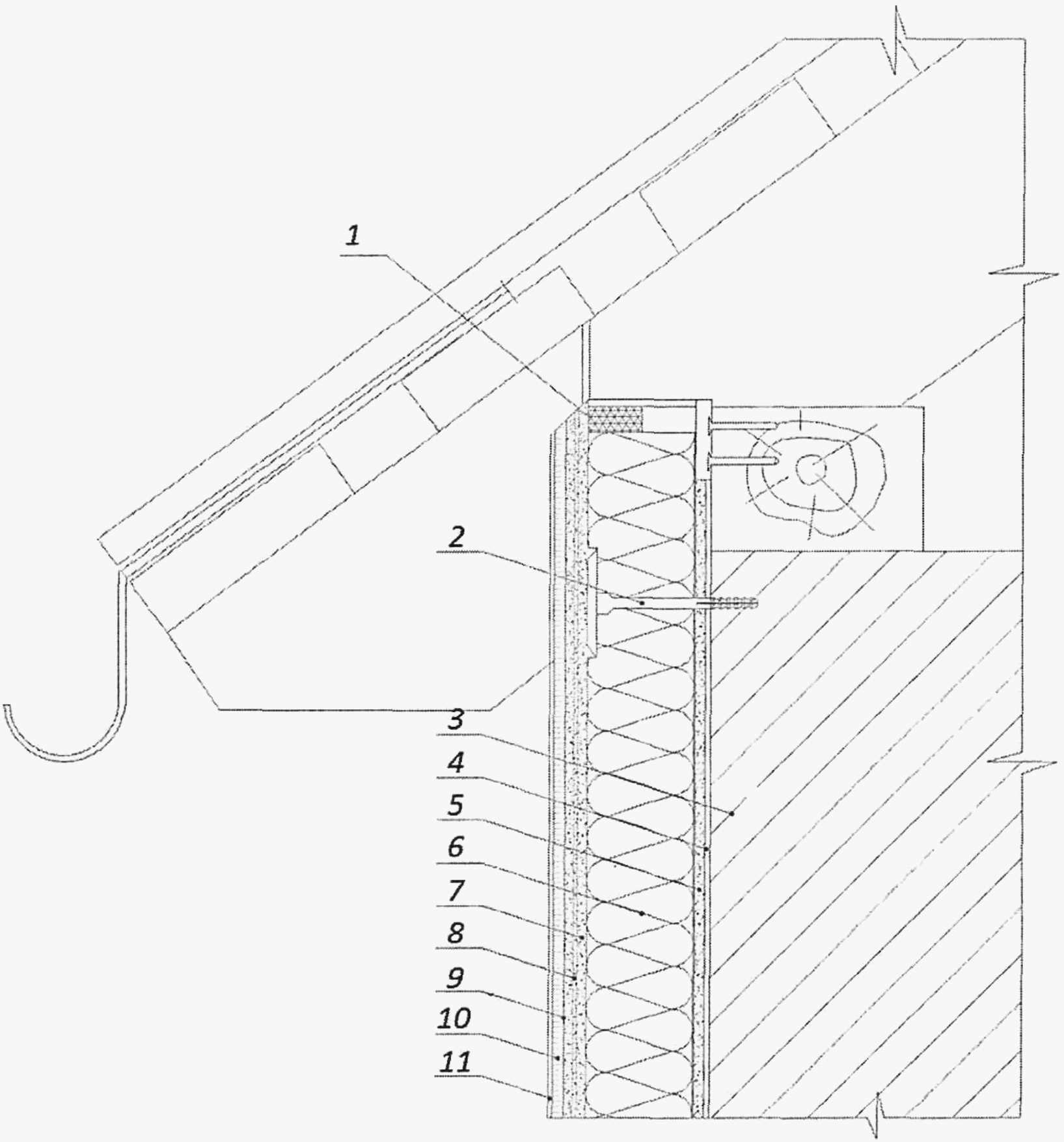

1 — уплотнительная лента или примыкающий профиль с уплотнительной лентой; 2 — тарельчатый анкер; 3 — строительное основание; 4 — пропитывающий укрепляющий грунт <>; 5 — клеевой слой; 6 — теплоизоляционный слой; 7 — армированный базовый штукатурный слой; 8 — фасадная стеклосетка; 9 — адгезионный грунт <>; 10 — декоративно-защитный финишный слой; 11 — окрасочный состав <*>

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.1 — Примыкание системы к кровле

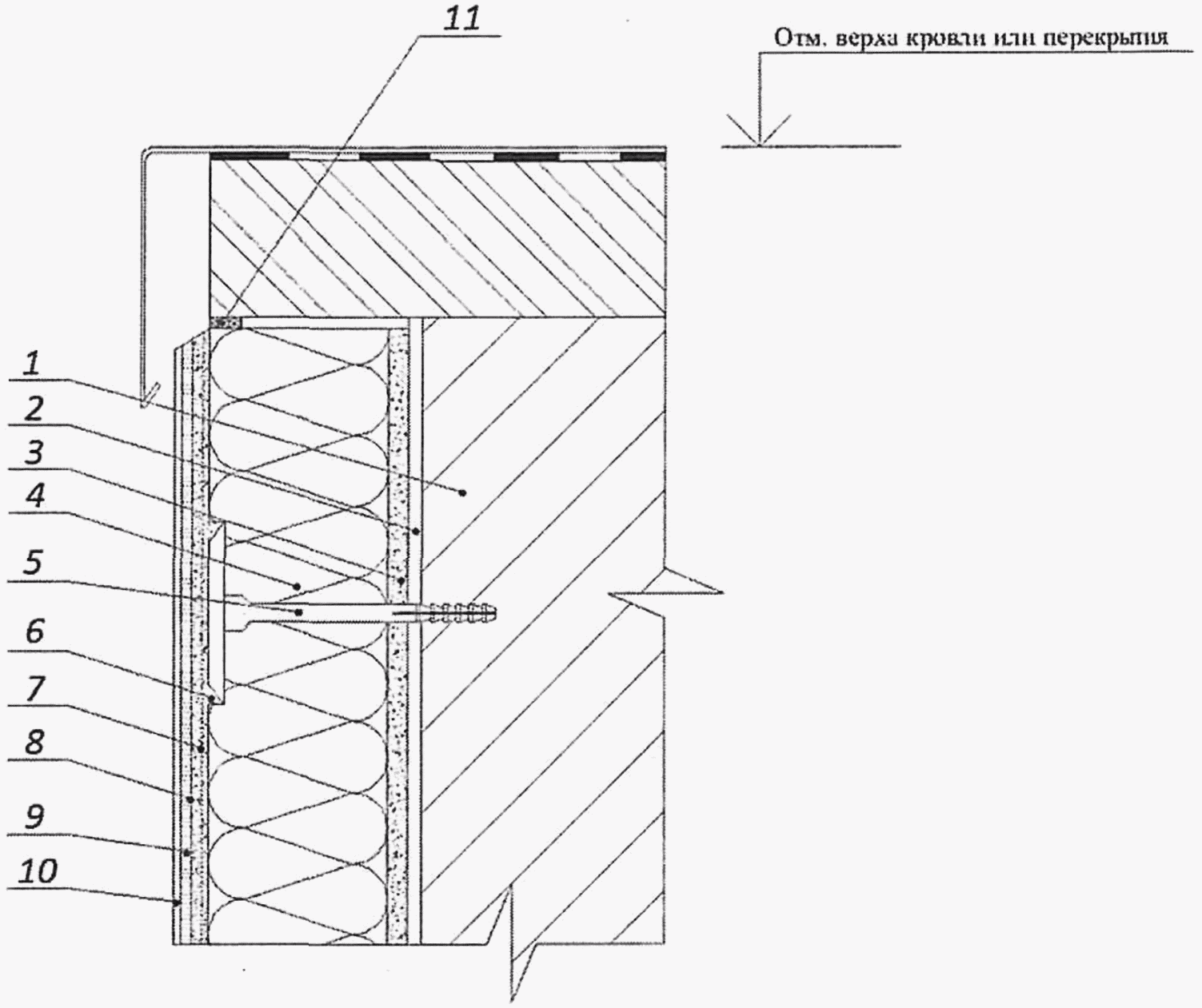

1 — строительное основание; 2 — пропитывающий укрепляющий грунт <>; 3 — клеевой слой; 4 — теплоизоляционный слой; 5 — тарельчатый анкер; 6 — армированный базовый штукатурный слой; 7 — фасадная стеклосетка; 8 — адгезионный грунт <>; 9 — декоративно-защитный финишный слой; 10 — окрасочный состав <*>; 11 — уплотнительная лента или примыкающий профиль с уплотнительной лентой

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.2 — Примыкание системы к плоской кровле с выносным парапетом

1 — тарельчатый анкер; 2 — строительное основание; 3 — пропитывающий укрепляющий грунт <>; 4 — клеевой слой; 5 — теплоизоляционный слой; 6 — армированный базовый штукатурный слой; 7 — фасадная стеклосетка; 8 — адгезионный грунт <>; 9 — декоративно-защитный финишный слой; 10 — окрасочный состав <*>; 11 — козырек парапета (по проекту); 12 — уплотнительная лента или примыкающий профиль с уплотнительной лентой; 13 — гидроизоляция; 14 — стяжка; 15 — теплоизоляционный слой

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.3 — Завершение системы на парапете

1 — строительное основание; 2 — пропитывающий укрепляющий грунт <>; 3 — клеевой слой; 4 — теплоизоляционный слой; 5 — тарельчатый анкер; 6 — армированный базовый штукатурный слой; 7 — фасадная стеклосетка; 8 — адгезионный грунт <>; 9 — декоративно-защитный финишный слой; 10 — цокольный профиль; 11 — уплотнительная лента или примыкающий профиль с уплотнительной лентой; 12 — окрасочный состав <*>; 13 — гидроизоляция; 14 — теплоизоляционный слой из плит из XPS по ГОСТ 32310; 15 — фасадный герметик; 16 — отмостка с подготовкой (по проекту)

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.4 — Примыкание системы к утепляемому цоколю

1 — строительное основание; 2 — пропитывающий укрепляющий грунт <>; 3 — клеевой слой; 4 — теплоизоляционный слой; 5 — тарельчатый анкер; 6 — армированный базовый штукатурный слой; 7 — фасадная стеклосетка; 8 — адгезионный грунт <>; 9 — фасадный герметик или примыкающий профиль с уплотнительной лентой; 10 — уплотнительная лента или полиуретановая пена; 11 — угловой профиль с фасадной стеклосеткой; 12 — окрасочный состав <*>; 13 — декоративно-защитный финишный слой

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.5 — Примыкание системы сбоку к окнам (дверям), установленным в плоскости со стеной

1 — строительное основание; 2 — пропитывающий укрепляющий грунт <>; 3 — клеевой слой; 4 — теплоизоляционный слой; 5 — тарельчатый анкер; 6 — армированный базовый штукатурный слой; 7 — фасадная стеклосетка; 8 — адгезионный грунт <>; 9 — декоративно-защитный финишный слой; 10 — окрасочный состав <*>; 11 — угловой профиль-капельник с фасадной стеклосеткой; 12 — уплотнительная лента или полиуретановая пена; 13 — фасадный герметик или примыкающий профиль с уплотнительной лентой

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.6 — Примыкание системы сверху к окнам (дверям), установленным в плоскости со стеной

1 — фасадный герметик; 2 — уплотнительная лента; 3 — строительное основание; 4 — пропитывающий укрепляющий грунт <>; 5 — клеевой слой; 6 — теплоизоляционный слой; 7 — тарельчатый анкер; 8 — армированный базовый штукатурный слой; 9 — фасадная стеклосетка; 10 — адгезионный грунт <>; 11 — декоративно-защитный финишный слой; 12 — окрасочный состав <*>

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.7 — Примыкание системы к подоконному отливу

1 — строительное основание; 2 — пропитывающий укрепляющий грунт <>; 3 — клеевой слой; 4 — теплоизоляционный слой; 5 — тарельчатый анкер; 6 — армированный базовый штукатурный слой; 7 — фасадная стеклосетка; 8 — адгезионный грунт <>; 9 — декоративно-защитный финишный слой; 10 — окрасочный состав <*>

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.8 — Установка системы на внутреннем углу здания

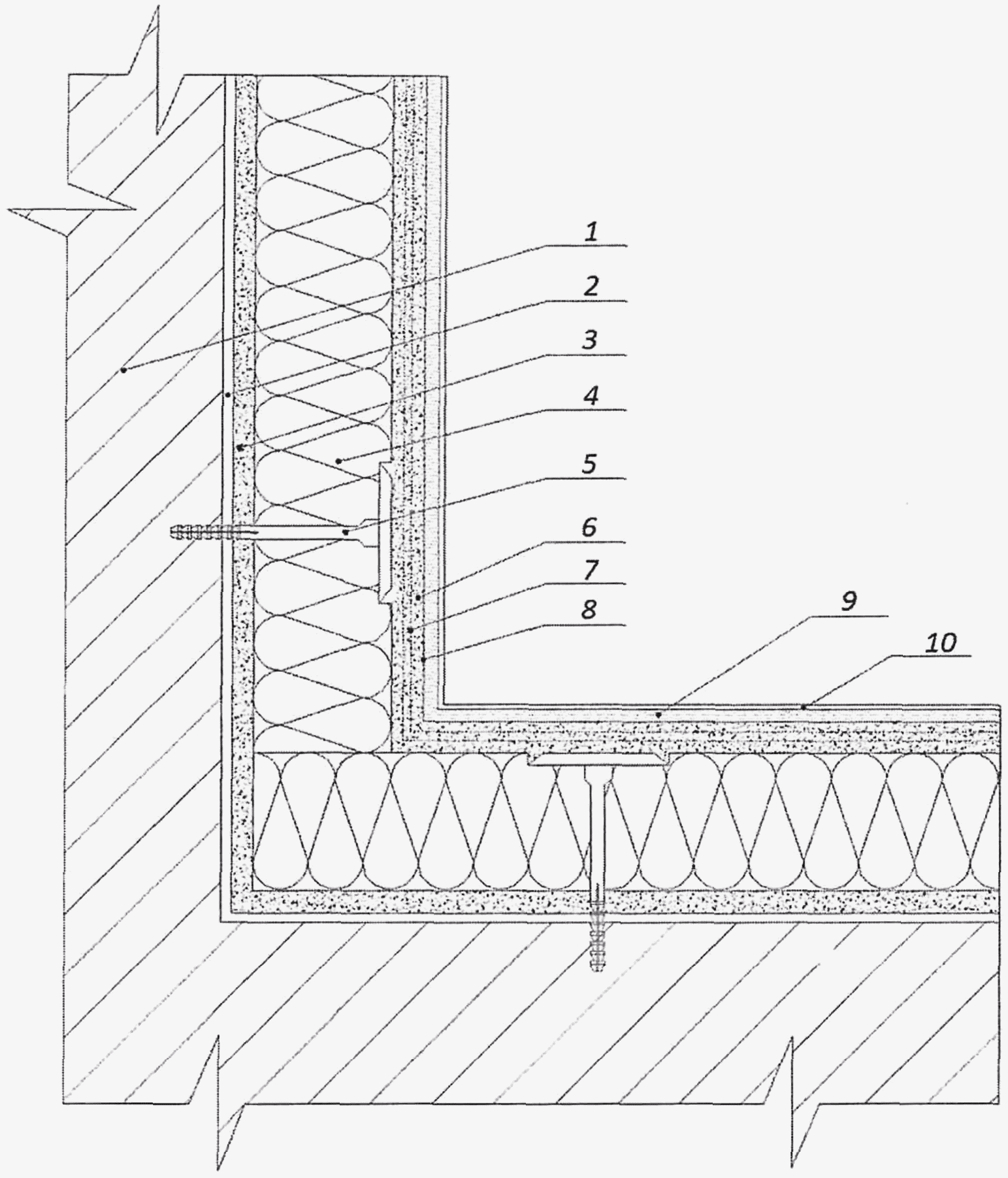

1 — строительное основание; 2 — пропитывающий укрепляющий грунт <>; 3 — клеевой слой; 4 — теплоизоляционный слой; 5 — тарельчатый анкер; 6 — армированный базовый штукатурный слой; 7 — фасадная стеклосетка; 8 — адгезионный грунт <>; 9 — декоративно-защитный финишный слой; 10 — окрасочный состав <*>; 11 — угловой профиль с фасадной стеклосеткой

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.9 — Установка системы на внешнем углу здания

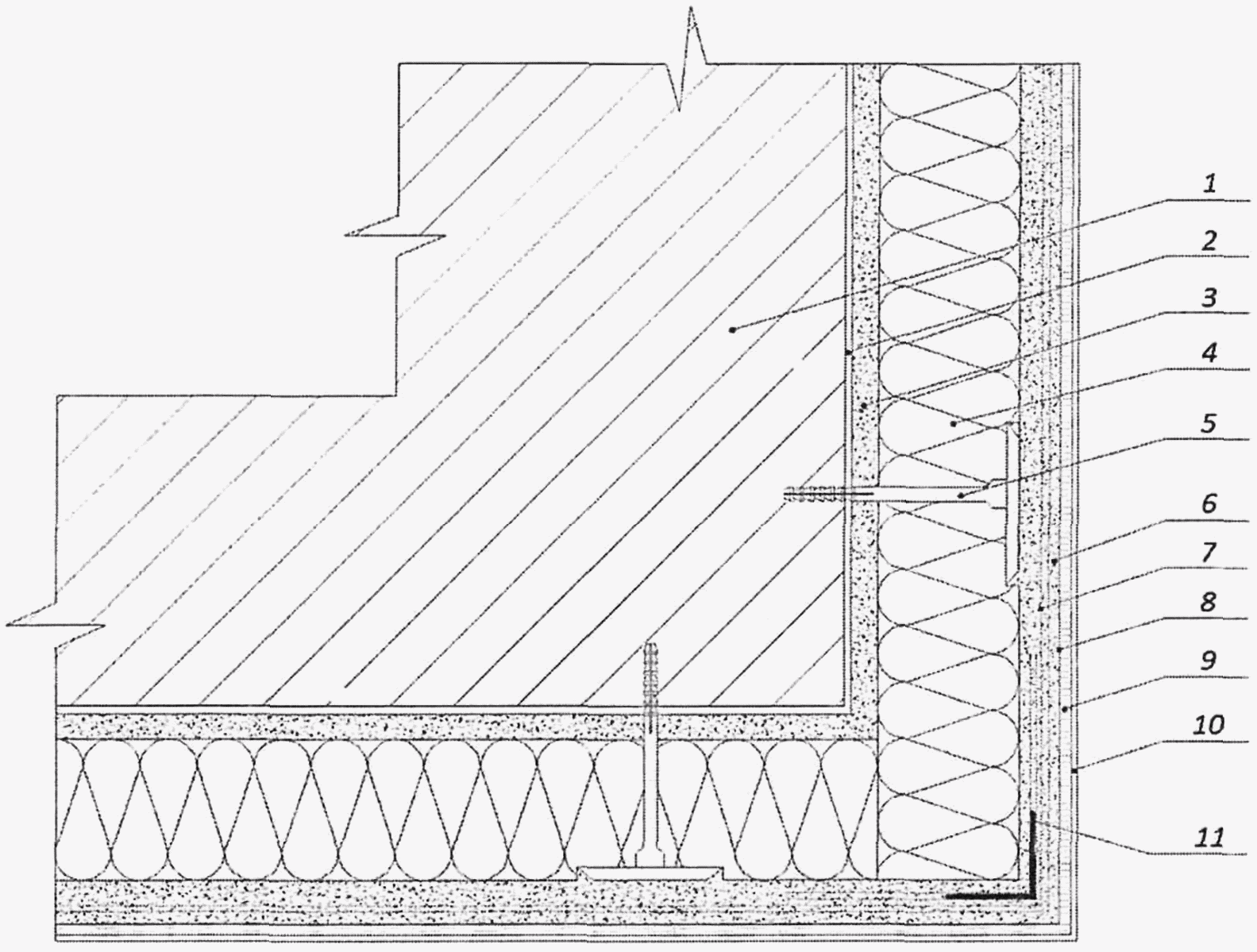

1 — строительное основание; 2 — пропитывающий укрепляющий грунт <>; 3 — клеевой слой; 4 — теплоизоляционный слой; 5 — тарельчатый анкер; 6 — армированный базовый штукатурный слой; 7 — фасадная стеклосетка; 8 — адгезионный грунт <>; 9 — декоративно-защитный финишный слой; 10 — окрасочный состав <*>; 11 — фасадный герметик или примыкающий профиль с уплотнительной лентой; 12 — уплотнительная лента или полиуретановая пена

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.10 — Примыкание системы к существующей системе теплоизоляции

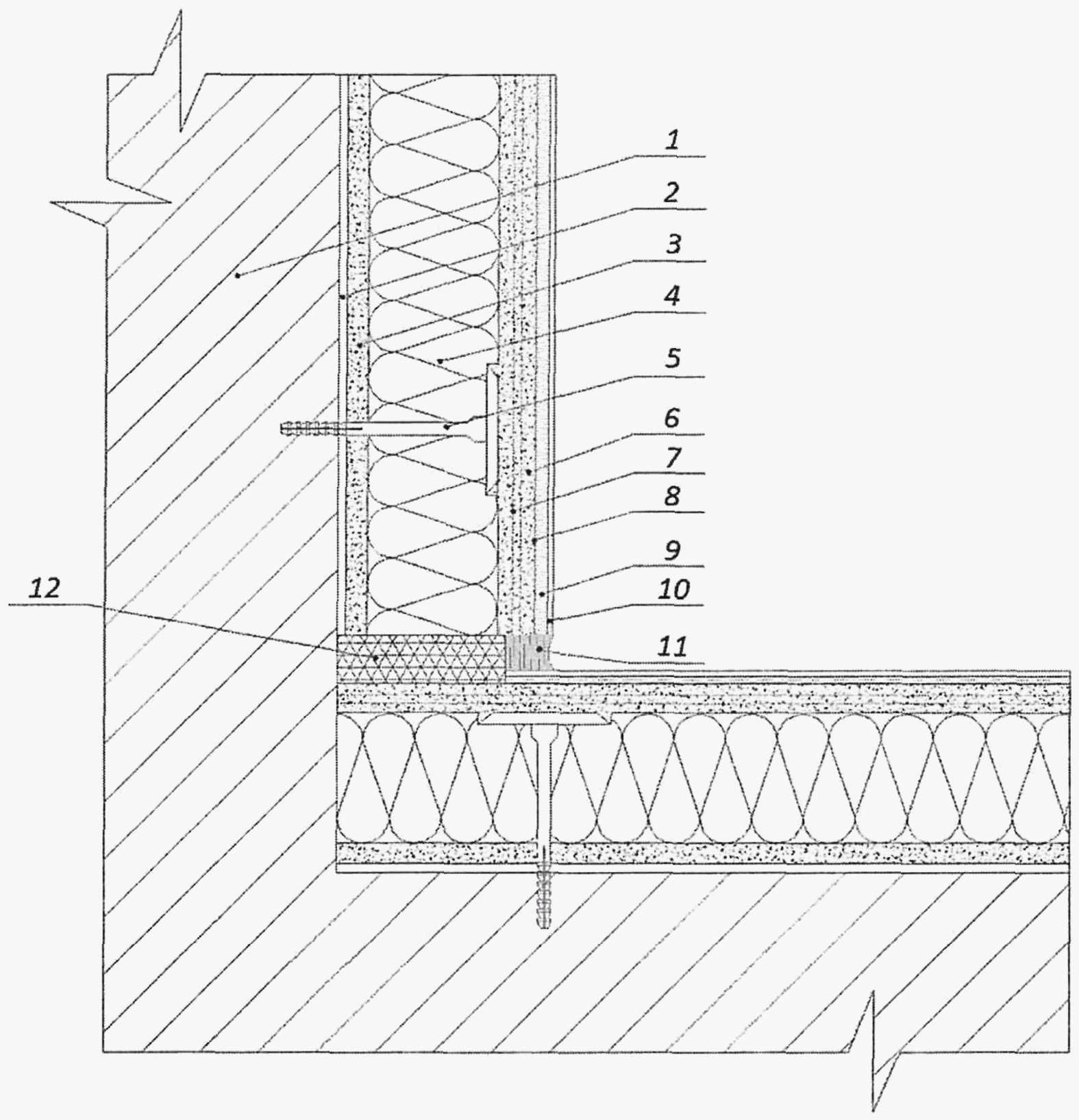

1 — строительное основание; 2 — пропитывающий укрепляющий грунт <>; 3 — клеевой слой; 4 — теплоизоляционный слой; 5 — тарельчатый анкер; 6 — армированный базовый штукатурный слой; 7 — фасадная стеклосетка; 8 — деформационный профиль; 9 — адгезионный грунт <>; 10 — декоративно-защитный финишный слой; 11 — окрасочный состав <*>

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.11 — Установка углового деформационного профиля

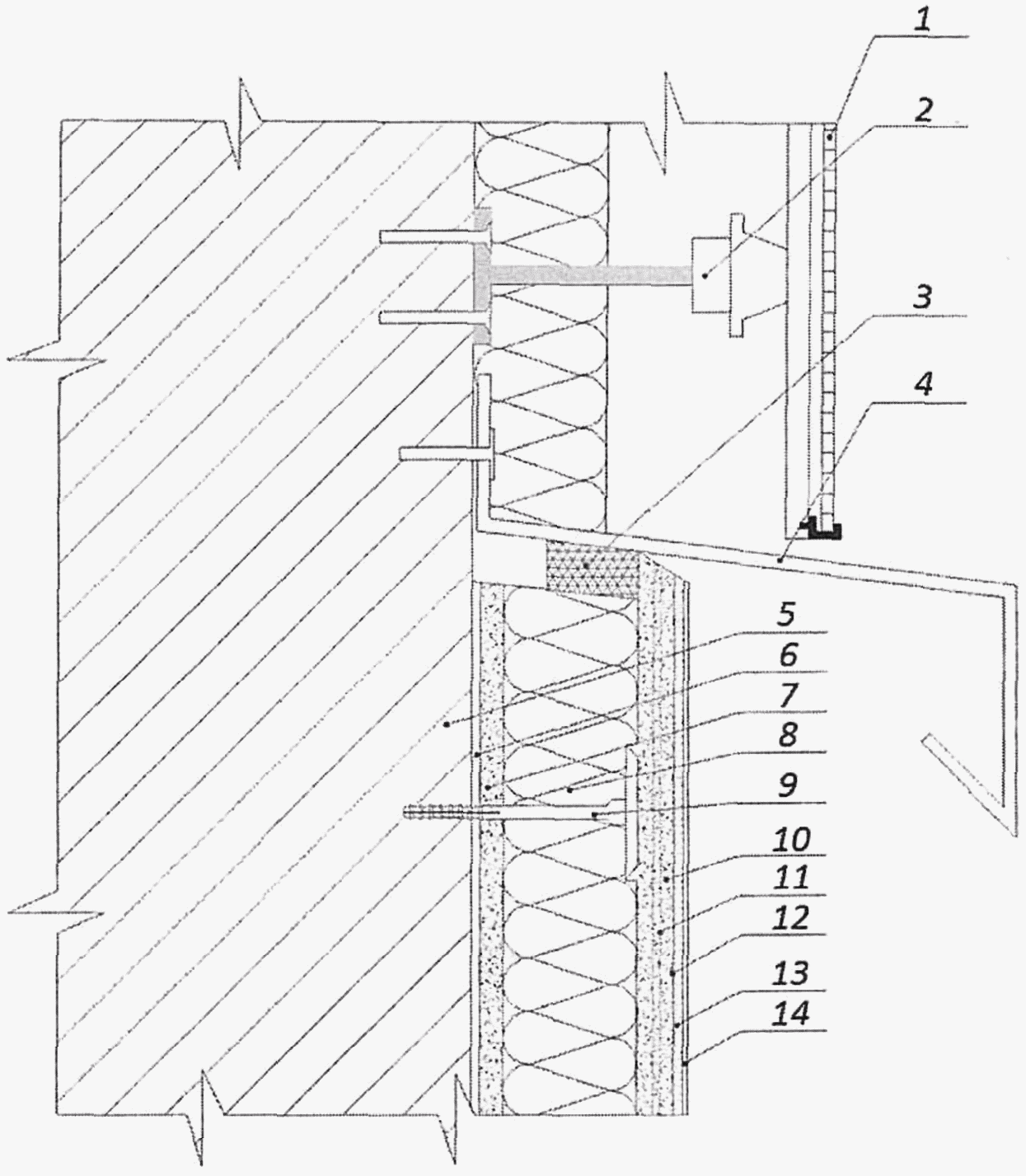

1 — облицовочный слой системы вентилируемого фасада; 2 — крепежный элемент системы вентилируемого фасада; 3 — уплотнительная лента или примыкающий профиль с уплотнительной лентой; 4 — торцевой профиль системы вентилируемого фасада; 5 — строительное основание; 6 — пропитывающий укрепляющий грунт <>; 7 — клеевой слой; 8 — теплоизоляционный слой; 9 — тарельчатый анкер; 10 — армированный базовый штукатурный слой; 11 — фасадная стеклосетка; 12 — адгезионный грунт <>; 13 — декоративно-защитный финишный слой; 14 — окрасочный состав <*>

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.12 — Примыкание системы к конструкции вентилируемого фасада

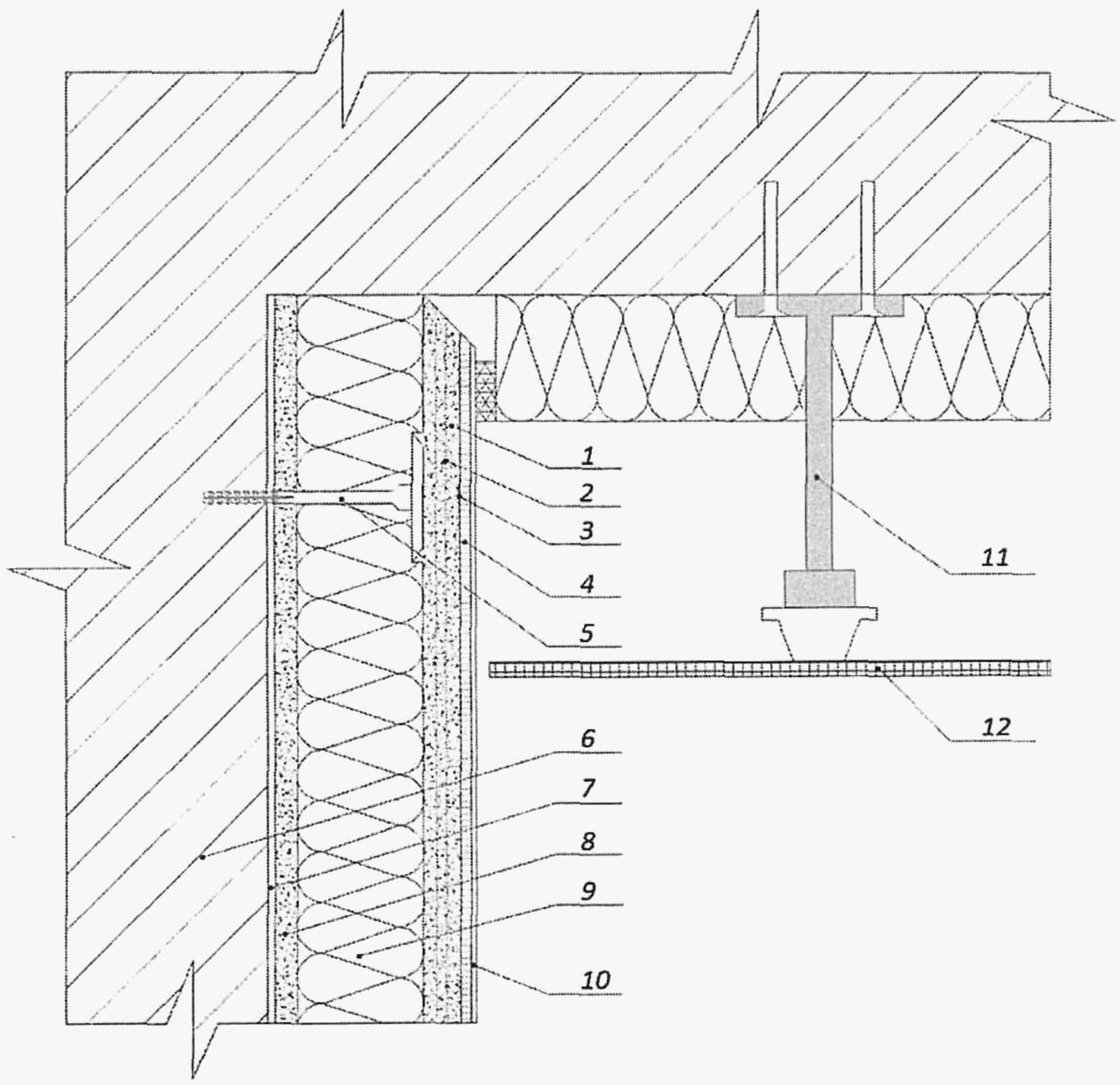

1 — армированный базовый штукатурный слой; 2 — фасадная стеклосетка; 3 — адгезионный грунт <>; 4 — декоративно-защитный финишный слой; 5 — тарельчатый анкер; 6 — строительное основание; 7 — пропитывающий укрепляющий грунт <>; 8 — клеевой слой; 9 — теплоизоляционный слой; 10 — окрасочный состав <*>; 11 — крепежный элемент системы вентилируемого фасада; 12 — облицовочный слой системы вентилируемого фасада

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.13 — Примыкание системы к конструкции вентилируемого фасада на внутренних углах

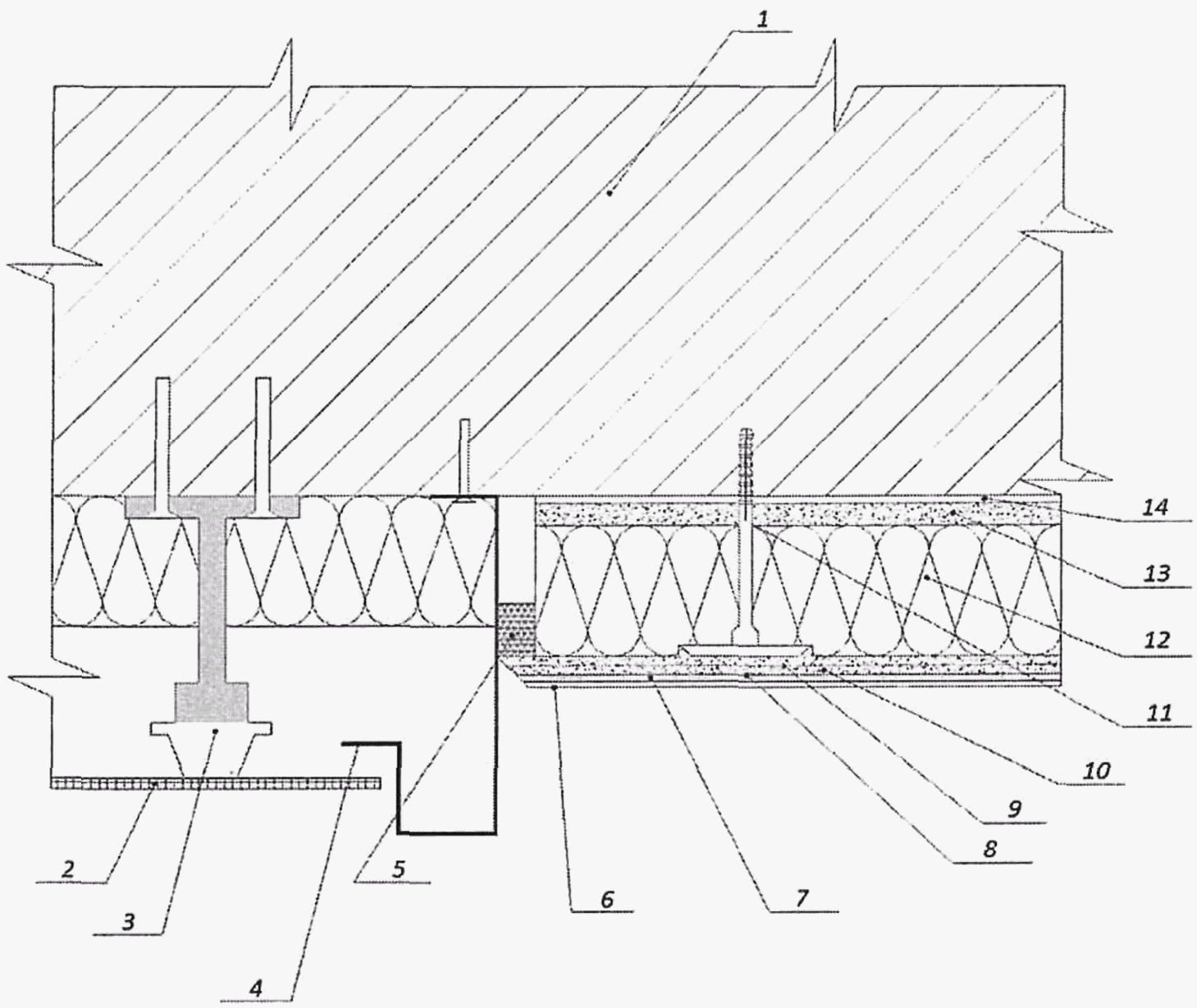

1 — строительное основание; 2 — облицовочный слой системы вентилируемого фасада; 3 — крепежный элемент системы вентилируемого фасада; 4 — торцевой профиль системы вентилируемого фасада; 5 — уплотнительная лента или примыкающий профиль с уплотнительной лентой; 6 — окрасочный состав <>; 7 — декоративно-защитный финишный слой; 8 — адгезионный грунт <>; 9 — фасадная стеклосетка; 10 — армированный базовый штукатурный слой; 11 — тарельчатый анкер; 12 — теплоизоляционный слой; 13 — клеевой слой; 14 — пропитывающий укрепляющий грунт <*>

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

<*> Применяется при необходимости согласно документации системодержателя.

Рисунок А.14 — Примыкание системы к конструкции вентилируемого фасада сбоку

Приложение Б

МЕТОДИКА ОПРЕДЕЛЕНИЯ ВЫТЯГИВАЮЩЕГО УСИЛИЯ АНКЕРНОГО КРЕПЛЕНИЯ СФТК

Б.1 В настоящем приложении установлены основные положения проведения и обработки результатов натурных испытаний по определению среднего значения нагрузки и расчетного сопротивления тарельчатого анкера вытягивающему усилию из основания (анкерного крепления СФТК).

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Б.2 Общие положения

Б.2.1 Несущая способность отдельного анкерного крепления СФТК определяется минимальным значением вытягивающего усилия, приложенного вдоль оси установленного в строительном основании единичного тарельчатого анкера, при котором происходят потеря его устойчивости или разрушение.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Б.2.2 Несущая способность от отдельного анкерного крепления определяется по результатам статического испытания на его вытягивание из основания путем приложения нарастающей нагрузки.

Б.2.3 Для проведения натурных испытаний привлекают организацию, допущенную к проведению натурных испытаний в порядке, предусмотренном действующим законодательством Российской Федерации.

(п. Б.2.3 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Б.3 Требования к испытательному оборудованию

Б.3.1 Для определения вытягивающего усилия единичного анкерного крепления следует применять испытательное оборудование, обеспечивающее надежный захват тарельчатого элемента анкера и приложение вытягивающего усилия перпендикулярно плоскости основания (вдоль оси тарельчатого анкера).

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Б.3.2 Конструкция испытательного оборудования должна предусматривать возможность нагружения испытуемого анкерного крепления с постоянной скоростью и достаточным усилием до его разрушения.

Б.3.3 Конструкция испытательного оборудования должна предусматривать не менее трех опорных стоек, независимо регулируемых по высоте равноудаленных от центральной оси оборудования и обеспечивающих плотное прилегание к строительному основанию.

Б.3.4 Допускается использовать оборудование, предназначенное для определения предела прочности сцепления материалов с основанием (адгезии), при условии обеспечения вышеуказанных требований.

Б.3.5 Диапазон измерений испытательного оборудования должен находиться в пределах 0,4 — 25 кН с погрешностью измерения усилия не более +/- 2%.

Б.4 Подготовка и проведение испытаний

Б.4.1 Испытания проводят непосредственно на объекте капитального строительства после набора строительным основанием проектной прочности.

Б.4.2 Перед началом испытаний в присутствии представителя испытательной организации на выбранных участках проводят установку требуемого количества тарельчатых анкеров.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Б.4.3 Технология установки тарельчатых анкеров должна соответствовать технической документации изготовителя и требованиям настоящего свода правил.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Б.4.4 Испытания тарельчатых анкеров проводят сериями по 15 шт. для каждого вида основания, подготовленного под установку СФТК. Если площадь одного вида основания превышает 3000 м2 количество серий испытаний увеличивают кратно целому значению отношения площади основания к 3000 м2. Допускается сократить количество анкеров, подлежащих испытанию в серии, до 5 шт. при повторении результатов первых пяти значений с отклонением не более 5% и коэффициенте вариации v не более 5%.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Б.4.5 В случае явной разнородности материала основания (монолитный каркас с заполнением различными видами штучных материалов и т.п.) испытания проводят на каждом из участков, а расчетное сопротивление тарельчатых анкеров вытягивающему усилию из основания принимают по наименьшему полученному результату испытаний.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Б.4.6 Испытание анкерного крепления проводят путем приложения к тарельчатому анкеру вытягивающего усилия с постоянной скоростью, доводя анкерное крепление до разрушения в течение 1 — 2 мин. В качестве единичных результатов испытаний анкерного крепления Ni принимают максимальное значение вытягивающей нагрузки на анкер по достижении одного из перечисленных состояний:

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• разрушение строительного основания в месте установки тарельчатого анкера;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• разрушение тарельчатого анкера;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• окончание зоны упругих деформаций, сопровождаемое проскальзыванием с последующим вытягиванием тарельчатого анкера из основания или распорного элемента и характеризуемое снижением сопротивления вытягивающему усилию.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Б.5 Обработка результатов

Б.5.1 Характеристики несущей способности тарельчатого анкера определяют исходя из единичных значений разрушающей нагрузки.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Б.5.2 Из ряда полученных единичных значений вытягивающего усилия исключают значения, отличающиеся от среднего более чем на 20%.

Б.5.3 В серии оставшихся единичных результатов испытаний Ni, кН, рассчитывают среднее значение нагрузки N, среднее квадратическое отклонение единичных значений нагрузки S, кН, и коэффициент вариации v, %, по формулам:

N = \frac{\sum_{i = 1}^{n} N_{i}}{n} , (Б.1)

S = \sqrt{\frac{\sum_{i = 1}^{n} (N_{i} - N)^{2}}{n - 1}} , (Б.2)

v = \frac{S}{N} , (Б.3)

где Ni — единичное значение нагрузки в серии результатов испытаний, кН;

n — число результатов в серии испытаний.

Б.5.4 Расчетное сопротивление тарельчатого анкера вытягивающему усилию из строительного основания Fр, кН, по результатам натурных испытаний определяют по формуле

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

F_{\text{рч}} = \frac{N - tS}{m} , (Б.4)

где N — среднее значение разрушающей нагрузки, определяемое в серии результатов испытаний по формуле (Б.1), кН;

t — коэффициент, соответствующий нижней границе несущей способности анкера с обеспеченностью 0,95 при достоверности 90%, принимаемый по таблице Б.1;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

m — коэффициент надежности по материалу, характеризующий, в том числе, среднее соотношение между разрушающей нагрузкой и нагрузкой, соответствующей окончанию зоны упругих деформаций. Для тарельчатых анкеров значение коэффициента m принимают равным 5.

Таблица Б.1

Значения коэффициента t

Б.5.5 Результаты испытаний оформляют протоколом, в котором должна быть приведена следующая информация:

• наименование и реквизиты организации, проводившей испытания;
• наименование и реквизиты заказчика проведения испытаний;
• основание для проведения испытаний;
• ответственные исполнители;
• место проведения испытаний;
• дата проведения испытаний;
• температура окружающей среды;
• тип и материал строительного основания;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• визуальная оценка состояния строительного основания;

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• марка, тип и длина тарельчатого анкера;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• глубина заделки тарельчатого анкера в строительное основание;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• метод сверления отверстия (ударный/безударный), диаметр бура;
• марка средства измерений;
• единичные результаты испытаний;
• среднее арифметическое значение нагрузки;
• среднее квадратическое отклонение и коэффициент вариации;
• расчетное сопротивление тарельчатого анкера вытягивающему усилию из строительного основания;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• подписи лиц, ответственных за проведение испытаний.

Приложение В

МЕТОДИКА РАСЧЕТА ТРЕБУЕМОГО КОЛИЧЕСТВА ТАРЕЛЬЧАТЫХ АНКЕРОВ НА ЕДИНИЦУ ПЛОЩАДИ СФТК

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

В.1 Настоящая методика основана на СП 20.13330 и устанавливает основные положения расчета требуемого количества тарельчатых анкеров на единицу площади СФТК. Расчет выполняют в целях обеспечения надежности крепления фасадной системы к строительному основанию; расчет включает:

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• определение расчетного сопротивления тарельчатого анкера вытягивающему усилию из строительного основания;

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

• расчет пиковой ветровой нагрузки, воздействующей на конструкцию СФТК;
• расчет требуемого количества тарельчатых анкеров на единицу площади СФТК.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

В.2 Определение расчетного сопротивления тарельчатого анкера вытягивающему усилию из строительного основания выполняют по результатам натурных испытаний согласно приложению Б.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

В.3 Расчет пиковой ветровой нагрузки, воздействующей на конструкцию СФТК, выполняется согласно положениям В.3.1 - В.3.4.

В.3.1 При определении надежности крепления СФТК рассматривают пиковые воздействия ветровой нагрузки, направленные на отрыв фасадной системы от конструкции здания.

В.3.2 Пиковую ветровую нагрузку w+(-), кПа, рассчитывают с точностью до второго знака после запятой по формуле

w_{+ ( - )} = w_{0}k(z_{e})[1 + \zeta(z_{e})]c_{p}v_{+ ( - )} , (В.1)

где w0 — нормативное значение давления ветра, кПа, принимаемое по таблице В.1 в зависимости от ветрового района в местности расположения здания. Ветровые районы принимают по СП 20.13330.2016 (приложение Ж, карта 2);

ze — эквивалентная высота, м;

k(ze) и \zeta(z_{e}) — коэффициенты, учитывающие изменения давления и пульсаций давления ветра соответственно на высоте ze, определяются по таблице В.2;

cp — пиковые значения аэродинамических коэффициентов, для прямоугольных в плане зданий допускается принимать:

• в рядовой зоне фасада cp = -1,2;
• в угловой зоне, равной 1/10 части длины фасада, cp = -2,2.

Таблица В.1

Нормативное значение давление ветра w0

Таблица В.2

Значения коэффициентов k(ze) и \zeta(z_{e})

Таблица В.3

Значения ze

Для остальных типов строения зданий коэффициент cp определяют согласно СП 20.13330;

v+(-) — коэффициент корреляции ветровой нагрузки, для стен площадью более 20 м2 принимают равным 0,65.

В.3.3 При расчете по таблице В.2 принимают следующие типы местности:

A — открытые побережья морей, озер и водохранилищ, сельские местности, в том числе с постройками высотой менее 10 м, пустыни, степи, лесостепи, тундра;

B — городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м;

C — городские районы с плотной застройкой зданиями высотой более 25 м.

В.3.4 Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30h — при высоте сооружения h до 60 м и на расстоянии 2 км — при h > 60 м.

В.4 Расчет требуемого количества тарельчатых анкеров на единицу площади СФТК, шт./м2, выполняют с учетом расчетных ветровых нагрузок, действующих на СФТК, и расчетного сопротивления тарельчатых анкеров вытягивающему усилию из строительного основания по формуле

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Ndm = [w-(+)]/Fрч (В.2)

где w+(-) — пиковая ветровая нагрузка, кПа (кН/м2), определяемая по формуле (В.1);

Fрч — расчетное сопротивление тарельчатого анкера вытягивающему усилию из строительного основания, кН, согласно приложению Б.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

В.5 Полученные значения Ndm округляют в большую сторону до первого знака после запятой. Если полученное по формуле (В.2) значение Ndm ниже минимально допускаемого значения Ndm = 5, принимают конечный результат согласно минимальному допуску.

В.6 Примеры расчета требуемого количества тарельчатых анкеров на единицу площади СФТК для объектов, расположенных в различных ветровых районах

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

В.6.1 Пример расчета требуемого количества на единицу площади СФТК с комбинированной теплоизоляцией тарельчатых анкеров с расчетным сопротивлением тарельчатого анкера вытягивающему усилию из строительного основания 0,2 кН, для прямоугольного в плане здания высотой 40 м (ветровой район III, тип местности B).

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Исходные данные:

• нормативное значение давления ветра w0 = 0,38 кПа;
• эквивалентная высота здания ze = 40 м;
• коэффициент изменения давления ветра k(ze) = 1,1;
• коэффициент пульсаций давления ветра \zeta(z_{e}) = 0,8 ;
• пиковые значения аэродинамических коэффициентов:
• в рядовой зоне фасада cp = -1,2;
• в угловой зоне cp = -2,2;
• коэффициент корреляции ветровой нагрузки v+(-) = 0,65;
• расчетное сопротивление тарельчатого анкера вытягивающему усилию из строительного основания Fр = 0,2 кН.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Расчет пиковой ветровой нагрузки на фасад здания:

• пиковая ветровая нагрузка для рядовой зоны здания согласно формуле (В.1) составляет:

w+(-) = 0,38·1,1·[1 + 0,8]·(-1,2)·0,65 = -0,59 кПа (кН/м2);

• пиковая ветровая нагрузка для угловой зоны здания согласно формуле (В.1) составляет:

w+(-) = 0,38·1,1·[1 + 0,8]·(-2,2)·0,65 = -1,08 кПа (кН/м2).

Расчет требуемого количества тарельчатых анкеров на единицу площади СФТК:

• для рядовой зоны фасада здания требуемое количество тарельчатых анкеров на единицу площади СФТК согласно формуле (В.2) составляет:

Ndm = [-0,68]/0,2 = 3,4 шт./м2.

Согласно требованию настоящего свода правил принимают минимально допустимое значение Ndm = 5 шт./м2;

• для угловой зоны фасада здания требуемое количество тарельчатых анкеров на единицу площади СФТК согласно формуле (В.2) составляет:

Ndm = [-1,26]/0,2 = 6,3 шт./м2.

В.6.2 Пример расчета требуемого количества на единицу площади СФТК с теплоизоляцией из минераловатных плит тарельчатых анкеров с расчетным сопротивлением тарельчатого анкера вытягивающему усилию из строительного основания 0,25 кН, для прямоугольного в плане здания высотой 40 м, расположенного на открытом побережье (ветровой район IV, тип местности A).

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Исходные данные:

• нормативное значение давления ветра w0 = 0,48 кПа;
• эквивалентная высота здания ze = 40 м;
• коэффициент изменения давления ветра k(ze) = 1,5;
• коэффициент пульсаций давления ветра \zeta(z_{e}) = 0,62 ;
• пиковые значения аэродинамических коэффициентов:
• в рядовой зоне фасада cp = -1,2;
• в угловой зоне cp = -2,2;
• коэффициент корреляции ветровой нагрузки v+(-) = 0,65;
• расчетное сопротивление тарельчатого анкера вытягивающему усилию из строительного основания Fр = 0,25 кН.

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр, Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Расчет пиковой ветровой нагрузки на фасад здания:

• пиковая ветровая нагрузка для рядовой зоны здания согласно формуле (В.1) составляет:

w+(-) = 0,48·1,5·[1 + 0,62]·(-1,2)·0,65 = -0,91 кПа (кН/м2);

• пиковая ветровая нагрузка для угловой зоны здания согласно формуле (В.1) составляет:

w+(-) = 0,48·1,5·[1 + 0,62]·(-2,2)·0,65 = -1,67 кПа (кН/м2).

Расчет требуемого количества тарельчатых анкеров на единицу площади СФТК:

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

• для рядовой зоны фасада здания требуемое количество тарельчатых анкеров на единицу площади СФТК согласно формуле (В.2) составляет:

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Ndm = [-0,91]/0,25 = 3,6 шт./м2.

Согласно требованию настоящего свода правил принимают минимально допустимое значение Ndm = 5 шт./м2;

• для угловой зоны фасада здания требуемое количество тарельчатых анкеров на единицу площади СФТК согласно формуле (В.2) составляет:

(в ред. Изменения № 1, утв. Приказом Минстроя России от 30.12.2020 № 903/пр)

Ndm = [-1,67]/0,25 = 6,7 шт./м2.

Приложение Г

Карта контроля соблюдения требований по устройству СФТК

КАРТА КОНТРОЛЯ

         выполненных работ по устройству системы фасадной
     теплоизоляционной композиционной с наружными штукатурными
               слоями и требования к их результатам

         (наименование организации - производителя работ)

ОГРН ___________ ИНН ___________ Номер свидетельства о допуске ____________

                       (сведения об объекте)

                (основание для проведения проверки)

          (наименование организации, проводящей проверку)

Тип проверки (нужное подчеркнуть):

Выездная

Документарная

Таблица Г.1

Состав карты контроля

Настоящая карта составлена в двух экземплярах, по одному экземпляру для каждой стороны.

Подписи лиц, проводивших проверку:

____________________________  _____________  ______________  ______________
 (наименование организации)    (должность)      (Ф.И.О.)       (подпись)
____________________________  _____________  ______________  ______________
 (наименование организации)    (должность)      (Ф.И.О.)       (подпись)
____________________________  _____________  ______________  ______________
 (наименование организации)    (должность)      (Ф.И.О.)       (подпись)

Подпись ответственного представителя проверяемой организации

____________________________  _____________  ______________  ______________
 (наименование организации)    (должность)      (Ф.И.О.)       (подпись)

Дата      "__" _________ 20__ г.

Приложение Д

(в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Форма акта приемки-передачи фасада под отделку

г. _________________ __________________ (дата)

на объекте: _______________________________________________________________ (наименование здания, сооружения)

в осях: ________________________________ на отм.: _________________________

по адресу: ________________________________________________________________ (район застройки, квартал, улица, № дома и корпуса)

Комиссия в составе уполномоченных представителей:

генеральной подрядной организации/заказчика _______________________________ (наименование организации)

                        (должность, Ф.И.О.)

                        (должность, Ф.И.О.)

субподрядной организации __________________________________________________ (наименование организации)

                        (должность, Ф.И.О.)

                        (должность, Ф.И.О.)

провела  осмотр  стен,  проемов,  различных  узлов  примыканий, в том числе
кровли,    парапетов,    примыкающей    территории   строительной площадки,

и составила настоящий акт о нижеследующем:

1 При контроле качества стен по СП 293.1325800 установлено: _______________

2 Примыкания кровли, парапетов: ___________________________________________

3 Заполнение оконных и дверных проемов: ___________________________________

4 Примыкающая территория строительной площадки: ___________________________

Решение комиссии

Представители:

 генеральной подрядной    ______________________     ______________________
 организации/заказчика          (подпись)                   (Ф.И.О.)
                          ______________________     ______________________
                                (подпись)                   (Ф.И.О.)

 субподрядной организации ______________________     ______________________
                                (подпись)                   (Ф.И.О.)
                          ______________________     ______________________
                                (подпись)                   (Ф.И.О.)

Приложение Е

Форма акта освидетельствования скрытых работ

г. _________________ __________________ (дата)

                       (наименование работ)

на объекте: _______________________________________________________________ (наименование здания, сооружения)

в осях: ________________________________ на отм.: _________________________

по адресу: ________________________________________________________________ (район застройки, квартал, улица, № дома и корпуса)

Комиссия в составе представителей (должность, наименование организации, Ф.И.О.):

авторского надзора ____________________________________________________ - технического надзора заказчика ______________________________________ - генеральной подрядной организации ___________________________________ - субподрядной организации ____________________________________________

провела осмотр работ, выполненных ________________________________________,

и составила настоящий акт о нижеследующем:

1 К освидетельствованию и приемке предъявлены следующие работы: ___________

2 Работы выполнены по проектно-сметной документации: ______________________

3 При выполнении работ применены: _________________________________________

4 Работы выполнены в период с ______________________ по ___________________

Решение комиссии

 Работы   выполнены   в   соответствии  с  проектно-сметной  документацией,
 стандартами,   сводами  правил  и  отвечают  требованиям  их  приемки.  На

основании изложенного разрешается производство последующих работ:

Представители:

• авторского надзора _______________________ ______________________ (подпись) (Ф.И.О.)

• технического надзора _______________________ ______________________ заказчика (подпись) (Ф.И.О.)

• генеральной подрядной _______________________ ______________________ организации (подпись) (Ф.И.О.)

• субподрядной _______________________ ______________________ организации (подпись) (Ф.И.О.)

Приложение Ж

Форма акта приемки выполненных работ

г. _________________ __________________ (дата)

на объекте: _______________________________________________________________ (наименование здания, сооружения)

в осях: ______________________________ на отм.: _______________________

по адресу: ____________________________________________________________ (район застройки, квартал, улица, № дома и корпуса)

Комиссия в составе представителей (должность, наименование организации, Ф.И.О.): ___________________ - авторского надзора __________________________________________________ - технического надзора заказчика ______________________________________ - генеральной подрядной организации ___________________________________ - субподрядной организации ____________________________________________

провела осмотр работ, выполненных ________________________________________, и составила настоящий акт о нижеследующем:

1 К освидетельствованию и приемке предъявлены следующие работы: ___________

2 Работы выполнены по проектно-сметной документации: ______________________

3 Работы выполнены в период с ______________________ по ___________________

Решение комиссии

Работы выполнены в соответствии с проектно-сметной документацией, стандартами, сводами правил и отвечают требованиям приемки

С ЗАМЕЧАНИЯМИ/БЕЗ ЗАМЕЧАНИЙ (ненужное вычеркнуть)

Представители:

• авторского надзора ______________________ ______________________ (подпись) (Ф.И.О.)

• технического надзора ______________________ ______________________ заказчика (подпись) (Ф.И.О.)

• генеральной подрядной ______________________ ______________________ организации (подпись) (Ф.И.О.)

• субподрядной ______________________ ______________________ организации (подпись) (Ф.И.О.)

Приложение И

Форма предписания контроля качества строительно-монтажных работ

г. _________________ __________________ (дата)

на объекте: _______________________________________________________________ (наименование здания, сооружения)

в осях: ______________________________ на отм.: ___________________________

по адресу: ________________________________________________________________ (район застройки, квартал, улица, № дома и корпуса)

Представитель

технического надзора заказчика/авторского надзора/генеральной подрядной организации: (нужное подчеркнуть)

           (наименование организации, должность, Ф.И.О.)

совместно с представителем подрядной организации:

           (наименование организации, должность, Ф.И.О.)

провел осмотр работ, выполненных __________________________________________

На основании проведенного осмотра предложены к выполнению следующие мероприятия:

___________________ ____________________ (подпись) (Ф.И.О.)

                         ___________________       ____________________
                              (подпись)                  (Ф.И.О.)</pre>

Приложение К

ПОЛОЖЕНИЯ ПО РЕМОНТУ СФТК

Таблица К.1

ПОЛОЖЕНИЯ ПО НАЗНАЧЕНИЮ (ВЫБОРУ) ЦВЕТА ДЕКОРАТИВНО-ЗАЩИТНОГО ФИНИШНОГО СЛОЯ СФТК ИЗ ДЕКОРАТИВНО-ЗАЩИТНЫХ ФИНИШНЫХ СОСТАВОВ НА ПОЛИМЕРНОЙ ОСНОВЕ И ОКРАСОЧНЫХ СОСТАВОВ

(приложение Л введено Изменением № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

Л.1 Для обеспечения соответствия цветовых характеристик декоративно-защитного финишного слоя СФТК (пигментируемых декоративно-защитных составов на полимерной основе или окрасочных составов (фасадных красок) для декоративно-защитных штукатурных составов на цементном вяжущем) утвержденному архитектурно-градостроительному облику фасада здания и для сохранения декоративных свойств лакокрасочного покрытия в течение его срока службы следует учитывать свойства пигментов, используемых для колеровки.

Таблица Л.1

Основные свойства пигментов в зависимости от химической природы

Л.2 Колеровку декоративно-защитных финишных составов на полимерной основе и окрасочных составов следует выполнять щелочестойкими и светостойкими неорганическими пигментами. Предельная площадь применения цветовых оттенков, колеруемых органическими пигментами, не должна превышать 20% площади фасадов.

Л.3 Подбор цвета декоративно-защитного финишного слоя СФТК следует выполнять с использованием специальных цветовых вееров (карт) для окрасочных составов и декоративных штукатурок на полимерной основе, содержащих информацию, представляющую данные о типе пигментов, на основании которых можно получить конкретные образцы цвета и (или) совместимости образцов цвета со штукатурными и окрасочными составами на различных связующих.

Л.4 При подборе цвета декоративно-защитных финишных составов на полимерной основе и окрасочных составов для СФТК следует избегать применения цветовых вееров (карт) типа RAL и NCS. Указанные цветовые коллекции ориентированы на подбор цвета порошковых и эмалевых покрытий металла, дерева и пластика, представляя образцы цвета в глянцевой либо полуматовой оптике, искажающей восприятие цвета матовых фасадных окрасочных и штукатурных покрытий. Подобные цветовые веера содержат преобладающее количество цветовых оттенков, технически исполнимых только с использованием ограниченно стойких органических пигментов, использование которых приводит к ускоренному выцветанию декоративно-защитного финишного слоя (полимерной штукатурки) и окрасочного слоя.

Л.5 В целях исключения перегрева декоративно-защитного финишного слоя СФТК светлота L используемых оттенков цвета, определяемая и измеряемая по ГОСТ Р 71216, должна быть не менее 50 (коррелирует с предельно допустимым показателем значения отражения видимого света LRV либо HBW не менее 20, используемых во многих международных цветовых веерах).

Применение темных цветов декоративно-защитного финишного слоя СФТК со светлотой L менее 50 или LRV (HBW) менее 20 способствует повышению рисков образования трещин в декоративно-защитном финишном слое СФТК из-за термических напряжений и создает условия для поверхностной температурной деструкции плит EPS (в случае устройства теплоизоляционного слоя из EPS) и отслоения армированного базового слоя.

Применение темных цветов декоративно-защитного финишного слоя СФТК должно быть ограничено небольшими поверхностями площадью не более 10% общей площади фасада либо отдельными архитектурными деталями или элементами на фасаде в сочетании с использованием стойких покрытий согласно комплекту технических решений и рекомендациям системодержателя.

Л.6 В целях достижения требуемого архитектурно-градостроительного облика фасада здания, при необходимости реализации на фрагментах фасадов зданий с СФТК темных или насыщенных образцов цвета со светлотой L менее 50 или LRV (HBW) менее 20, следует руководствоваться техническими решениями системодержателя именно той СФТК, применение которой запланировано к реализации на данном фасаде здания.

Л.7 Следует избегать применения гладких декоративных штукатурных поверхностей. Размер зерна заполнителя обратно пропорционально влияет на увеличение внутренних напряжений декоративной штукатурки. В комбинации с темными образцами цвета декоративно-защитного финишного слоя СФТК это может повышать риски образования трещин в декоративно-защитном финишном слое СФТК.

Л.8 Для повышения укрывистости темных и насыщенных оттенков окрасочного слоя, а также для предупреждения увеличения сопротивления паропроницанию из-за многослойного нанесения краски следует применять наполненные (пигментированные) грунтовки, колерованные в тон, близкий к тону финишного окрасочного слоя в соответствии с комплектом технических решений системодержателя.

БИБЛИОГРАФИЯ

1. Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»

2. Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

3. Федеральный закон от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений»

4. Постановление Правительства Российской Федерации от 16 сентября 2020 г. № 1479 «Об утверждении Правил противопожарного режима в Российской Федерации» (позиция 4 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

5. Постановление Правительства Российской Федерации от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию»

6. Приказ Министерства энергетики Российской Федерации от 12 августа 2022 г. № 811 «Об утверждении Правил технической эксплуатации электроустановок потребителей электрической энергии» (позиция 6 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

7. Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 16 мая 2023 г. № 344/пр «Об утверждении состава и порядка ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» (позиция 7 в ред. Изменения № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр)

8. Позиция исключена с 21.12.2024. - Изменение № 2, утв. Приказом Минстроя России от 20.11.2024 № 781/пр.

------------------------------------------------------------------
