Изменение № 2 ГОСТ 23380-83 «Столы ученические и для учителя. Методы испытаний»
Актуально на 31.10.2026.
Как цитировать: "Изменение N 2 ГОСТ 23380-83 "Столы ученические и для учителя. Методы испытаний". ГОСТ 23380-83. https://bukva.ai/docs/protokol-gost-23380-83
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 11 июня 2009 г. № 35-2009)
Примечание
Документ введен в действие с 1 января 2010 года (Приказ Ростехрегулирования от 07.09.2009 № 318-ст).
от 11 июня 2009 г. № 35-2009
ИЗМЕНЕНИЕ № 2 ГОСТ 23380-83 «СТОЛЫ УЧЕНИЧЕСКИЕ И ДЛЯ УЧИТЕЛЯ. МЕТОДЫ ИСПЫТАНИЙ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 35-2009 от 11.06.2009).
Зарегистрировано Бюро по стандартам МГС № 5862.
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, BY, KZ, KG, RU, MD, TJ, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004].
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>.
<*> Дата введения в действие на территории Российской Федерации — 2010-01-01.
Вводную часть изложить в новой редакции:
«Настоящий стандарт распространяется на ученические столы, в т.ч. столы для специализированных кабинетов химии, физики, биологии, иностранного языка, для черчения и рисования, столы демонстрационные, столы компьютерные, столы-кафедры для выдачи книг, столы-барьеры библиотечные, столы аудиторные, столы для учителя, и устанавливает методы испытания на:»
прочность под действием вертикальной статической нагрузки;
прочность под действием ударной нагрузки;
жесткость и долговечность под действием горизонтальной нагрузки;
прочность крепления задней стенки.
Последовательность проведения испытаний столов различных видов соответствует порядку перечисленных выше методов и приведена в Приложении 3.
Испытанию на устойчивость подвергают изделия, конструкция которых не предусматривает крепление к полу или соединение с сантехникой.
Столы, имеющие ящики и двери, дополнительно испытывают на устойчивость по ГОСТ 19882-91.
Выдвижные ящики испытывают по ГОСТ 28105-89. Двери с вертикальной и горизонтальной осью вращения испытывают по ГОСТ 19195-89. Двери раздвижные, складные, двери-шторки испытывают по ГОСТ 30209-94. Подкатные тумбы столов испытывают по ГОСТ 19882-91«.»
Пункт 1.1 изложить в новой редакции:
«1.1. Для испытания новых и модернизированных изделий берут один образец каждой конструкции.»
Испытания ученических столов проводят на образце максимального ростового номера или в крайнем верхнем положении для трансформируемых столов.
Число и порядок отбора серийных образцов — по ГОСТ 22046-2002«.
»
По всему тексту стандарта заменить ссылку: ГОСТ 22046-76 на ГОСТ 22046-2002.
Раздел 3. Наименование изложить в новой редакции:
«3. Метод испытания на прочность под действием вертикальной статической нагрузки [1]».
Пункт 3.1.1. Последний абзац изложить в новой редакции:
«Деталь-прокладка размером 100 x 100 мм с твердой гладкой поверхностью и закругленными кромками»; чертеж 2 заменить новым.
Пункты 3.2, 3.2.1, 3.2.2 и чертеж 3 исключить.
Пункт 3.3.1 изложить в новой редакции:
«3.3.1. Стол устанавливают на основание испытательного устройства. В точке 1 (черт. 2) прикладывают вертикальную нагрузку через деталь-прокладку, равную норме, установленной ГОСТ 22046-2002, и выдерживают в течение (60 +/- 5) с.»
Столы с изменяющимся углом наклона крышки испытывают в горизонтальном положении крышки.
Допускается приложение нагрузки вручную при помощи тарированных грузов».
Пункт 3.3.3 и чертеж 4 исключить.
Пункт 3.3.4 изложить в новой редакции:
«3.3.4. Если указанные дефекты и разрушения отсутствуют, то испытания по п. 3.3.1 повторяют для точек 2, 3, 4 (см. черт. 2)».
Пункт 3.3.5. Исключить слова: «, направление испытания».
Пункт 3.4.1. Последний абзац исключить.
Раздел 4. Наименование раздела изложить в новой редакции:
«4. Методы испытания на жесткость и долговечность под действием горизонтальной нагрузки».
Пункт 4.1.1. Исключить слова: «Испытательный стенд конструкции ВПКТИМ или любое другое»;
чертеж 5 исключить.
Пункт 4.2.1. Исключить слова: «на основании стенда»; заменить слова: «(черт. 6)» на «(черт. 3)»;
заменить подрисуночную подпись: «Черт. 6» на «Черт. 3».
Пункт 4.2.2. Заменить ссылку: «черт. 6» на «черт. 3».
Пункт 4.2.3 исключить.
Пункт 4.2.4 изложить в новой редакции:
«4.2.4. На поверхность крышки стола помещают балластный груз общей массой, равной величине горизонтальной нагрузки P.»
Значение горизонтальной нагрузки P принимают равной 15 даН — для одноместных столов и 20 даН — для двухместных».
Пункт 4.2.5. Исключить значение «4».
Пункт 4.3.1. Первый абзац изложить в новой редакции:
«Для испытания стола на жесткость включают испытательное устройство и прикладывают нагрузку P до десяти циклов нагружения (см. черт. 3)»;
второй абзац. Заменить слова: «восьмого цикла нагружения приводной механизм» на «десятого цикла нагружения испытательное устройство».
Пункт 4.4.1. Первый абзац. Заменить слова: «приводной механизм» на «испытательное устройство»;
второй абзац. Заменить слово: «стенд» на «испытательное устройство».
Пункт 4.5.1. Формула. Экспликация. Для E1 заменить слова: «восьмого цикла» на «десятого цикла».
Пункт 4.5.3. Второй абзац. Заменить слова: «испытаниям на прочность крепления задней стенки» на «дальнейшим испытаниям».
Пункт 5.1.1. Исключить слова: «Испытательный стенд или».
Пункт 5.2.1. Заменить слово и ссылку: «стенда» на «испытательного устройства», «черт. 7» на «черт. 4»;
заменить подрисуночную подпись: «Черт. 7» на «Черт. 4».
Пункт 5.2.2. Заменить ссылку: «черт. 7» на «черт. 4».
Пункт 5.2.3 исключить.
Пункты 5.2.4, 5.3.1 изложить в новой редакции:
«5.2.4. На поверхность крышки стола помещают балластный груз P = 30 кг.»
5.3.1. Включают испытательное устройство и прикладывают горизонтальную нагрузку P = 30 даН до нормативного числа циклов нагружения, установленного ГОСТ 22046-2002.
После достижения нормативного числа нагружения или разрушения стола испытательное устройство выключают и стол разгружают».
Раздел 6 изложить в новой редакции:
6.1. Столы считают выдержавшими испытания, если полученные результаты по всем методам (устойчивость, прочность под действием вертикальной статической нагрузки, прочность под действием ударной нагрузки, жесткость, долговечность под действием горизонтальной нагрузки, прочность при падении, прочность крепления задней стенки) будут соответствовать нормам, установленным ГОСТ 22046-2002.
6.2. Результаты испытаний оформляют протоколом, указанным в Приложении 2».
Стандарт дополнить разделами — 7, 8:
«7. Метод испытания на прочность под действием ударной нагрузки [2]»
7.1 Сущность метода
7.1.1. Сущность метода заключается в однократном воздействии ударной нагрузки на крышку стола в точках наиболее вероятного повреждения.
7.2 Аппаратура
7.2.1. Устройство, обеспечивающее свободное падение груза с заданной высоты.
7.2.2. Ударное тело с диаметром опорной поверхности (200 +/- 1) мм, со спиральными сжатыми пружинами, свободно перемещающееся относительно ударной поверхности в направлении, перпендикулярном к плоскости ударной поверхности (Приложение 4).
7.3 Подготовка и проведение испытаний
7.3.1 Стол устанавливают на ровном полу.
7.3.2. На крышку стола свободно опускают ударное тело с высоты f как можно ближе к одной из точек опоры крышки, а затем в центре стороны с наибольшим расстоянием между опорами.
140 мм — для столов для учителя;
180 мм — для ученических столов (в т.ч. столов для специализированных кабинетов химии, физики, биологии, кабинетов иностранного языка, для черчения и рисования, информатики; столов демонстрационных; столов-кафедр для выдачи книг; столов-барьеров библиотечных; столов аудиторных).
7.3.3. После нагружения изделие осматривают и фиксируют видимые разрушения в узлах, соединениях; поломку отдельных деталей; неполадки в работе отдельных элементов.
7.4 Обработка результатов
7.4.1. Столы считают выдержавшими испытания на прочность под действием ударной нагрузки, если в каждом образце не обнаружены дефекты, указанные в п. 7.3.3.
8. Метод испытания на прочность при падении [2]
8.1 Сущность метода
8.1.1. Сущность метода заключается в визуальной оценке наличия дефектов при падении изделия с заданной высоты.
8.2 Подготовка и проведение испытаний
8.2.1 Стол свободно устанавливают на ровном полу.
8.2.2. Приподнимают опоры (ножки) одной из сторон стола на высоту h = 200 мм (черт. 5), при этом противоположные опоры (ножки) опираются на пол. Затем поднятую сторону опускают так, чтобы она упала на пол.
Испытания повторяют для противоположной стороны. Операцию повторяют пять раз для каждой из сторон.
8.2.3. После испытания изделие осматривают и фиксируют видимые дефекты: поломки, ослабление соединений, неполадки в работе отдельных элементов.
8.3 Обработка результатов
8.3.1. Столы считают выдержавшими испытания на прочность при падении, если в каждом образце не обнаружены дефекты, указанные в п. 8.2.3».
Приложения 1, 2 изложить в новой редакции:
ЖУРНАЛ записи результатов испытания столов ученических и для учителя на устойчивость, прочность, жесткость и долговечность
Предприятие-изготовитель _______________________________________________________________________
Перечень, обозначение столов _______________________________________________________________________
Краткая характеристика _______________________________________________________________________
Результаты испытания на устойчивость
| Номер образца, обозначение | Значение вертикальной нагрузки, даН | Примечание |
|---|---|---|
Результаты испытания на прочность под действием вертикальной статической нагрузки
| Номер образца, обозначение | Точка приложения нагрузки | Значение разрушающей нагрузки, даН | Характер разрушения |
|---|---|---|---|
| Номер образца, обозначение | Точка приложения нагрузки | Высота падения груза f, мм | Характер разрушения |
|---|---|---|---|
Результаты испытания на жесткость
| Номер образца, обозначение | Значение горизонтальной нагрузки, даН | Показания измерителя деформации, мм | Значение деформации E1, мм | Жесткость X1, даН/мм | |
| a0 | a1 | ||||
Результаты испытания на долговечность под действием горизонтальной нагрузки
| Номер образца, обозначение | Значение горизонтальной нагрузки, даН | Число циклов нагружения | Показания измерителя деформации, мм | Значение деформации E2, мм | Долговечность X2, даН/мм | |
| a0 | a2 | |||||
Результаты испытания на прочность при падении
| Номер образца, обозначение | Высота падения h, мм | Число падений | Характер разрушения |
|---|---|---|---|
| Номер образца, обозначение | Значение горизонтальной нагрузки, даН | Число циклов нагружения | Характер разрушения |
|---|---|---|---|
Дата _______________ Подпись ____________________
НАИМЕНОВАНИЕ И АДРЕС ИСПЫТАТЕЛЬНОЙ ЛАБОРАТОРИИ (ЦЕНТРА), ДАННЫЕ ОБ АККРЕДИТАЦИИ
УТВЕРЖДАЮ _______________________________ должность руководителя ИЦ _______________________________ личная подпись и ее расшифровка
ПРОТОКОЛ N _____________________ испытаний ___________________ (вид испытаний)
1. <a id="p100156"></a>Наименование и обозначение изделий
2. <a id="p100157"></a>Заявитель, юридический адрес<br>
3. <a id="p100158"></a>Изготовитель, юридический адрес
4. <a id="p100159"></a>Основание для проведения испытаний (письмо) или акт отбора образцов
(при необходимости)<br>
5. <a id="p100160"></a>Обозначение нормативных документов на продукцию
6. <a id="p100161"></a>Обозначение нормативных документов на методы испытаний
7. <a id="p100162"></a>Определяемые показатели
8. <a id="p100163"></a>Перечень испытательного оборудования, сведения о его аттестации
(поверке)<br>
9. <a id="p100164"></a>Краткая характеристика объекта испытаний<br>
10. <a id="p100165"></a>Результаты испытаний
11. <a id="p100166"></a>Заключение (при необходимости)
Личные подписи Расшифровка подписей».
Стандарт дополнить Приложениями — 3, 4:
Последовательность проведения испытаний столов
Примечание. Знак «+» указывает, что данный показатель применяется, знак «-» указывает, что данный показатель не применяется, знак " \pm " указывает, что показатель имеет ограниченную применяемость в зависимости от наличия элементов в изделии».
Ударное тело должно иметь массу (17 +/- 1) кг.
Полная масса устройства, включая пружины и ударную поверхность, должна быть (25 +/- 1) кг.
Пружины должны быть такими, чтобы комбинированная пружинная система имела номинальную жесткость (0,69 +/- 0,1) даН/мм и полное сопротивление трению движущихся частей в пределах от 0,025 до 0,045 кг.
Пружинная система должна быть сжата до начальной нагрузки, равной (104 +/- 0,5) кг, а величина хода сжатой пружины от точки первоначального сжатия к точке, где соприкасаются поверхности рабочих витков, должна быть не менее чем 60 мм.
Ударная поверхность должна быть почти плоской.

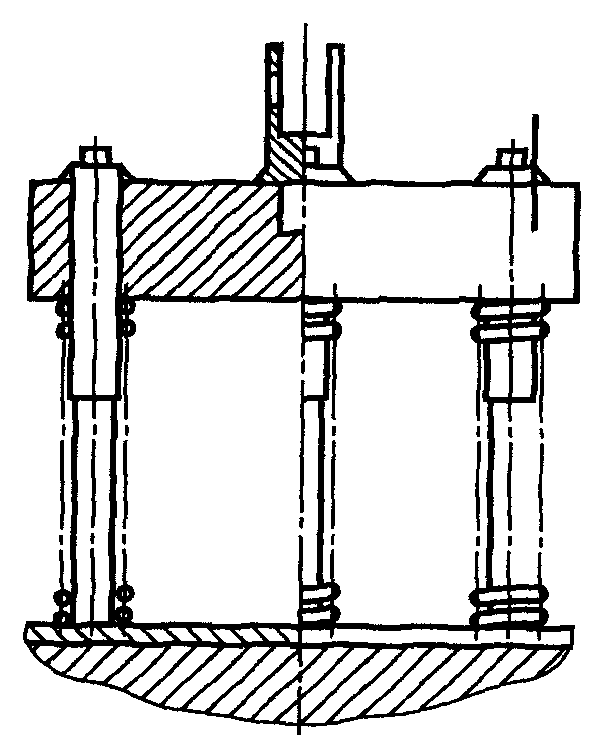

Основные детали ударного тела показаны на черт. 6.
Стандарт дополнить элементом — «Библиография»:
1. ЕН 527-3:2002 Мебель для офиса. Столы рабочие. Методы испытания на устойчивость и безопасность.
2. ЕН 1730:2000 Мебель бытовая. Столы. Методы определения устойчивости, прочности и долговечности».
--------------------------------
<*> Оригиналы международных стандартов находятся в ФГУП «СТАНДАРТИНФОРМ» Федерального агентства по техническому регулированию и метрологии».
Информационные данные изложить в новой редакции:
«1. Разработан Министерством лесной промышленности СССР, Министерством просвещения СССР.»
В.П. Сахновская, Л.В. Пинтус, Л.В. Жирнова, Я.В. Владимиров, К.Н. Марков.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6078.
3. Ссылочные нормативно-технические документы
Обозначение НД, на который дана ссылка
1.1; 2.3.1; 2.4.1; 3.3.1; 3.4.1; 4.4.1; 4.5.3; 5.3.1; 6.1
