Изменение № 1 к ГОСТ 21.702-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации железнодорожных путей»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 26.12.2022 № 157-П)
Примечание
Документ введен в действие на территории Российской Федерации с 01.03.2023 (Приказ Росстандарта от 29.12.2022 № 1714-ст).
Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 26 декабря 2022 г. № 157-П
ИЗМЕНЕНИЕ № 1 К ГОСТ 21.702-2013 «СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА. ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ ЖЕЛЕЗНОДОРОЖНЫХ ПУТЕЙ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 157-П от 26.12.2022)
Зарегистрировано Бюро по стандартам МГС № 16627
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: BY, KZ, KG, AM, RU, TJ, UZ коды альфа-2 по [МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2023-03-01.
Раздел 2 изложить в новой редакции:
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.302 Единая система конструкторской документации. Масштабы
ГОСТ 2.303 Единая система конструкторской документации. Линии
ГОСТ 21.001 Система проектной документации для строительства. Общие положения
ГОСТ 21.101 <*> Система проектной документации для строительства. Основные требования к проектной и рабочей документации;
дополнить сноской <*>:
«--------------------------------»
<*> В Российской Федерации действует ГОСТ Р 21.101-2020 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
ГОСТ 21.110 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов
ГОСТ 21.114 Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий
ГОСТ 21.204 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.302 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ 21.508-2020 Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов
ГОСТ 20522 Грунты. Методы статистической обработки результатов испытаний
ГОСТ 34530 Транспорт железнодорожный. Основные понятия. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку».
Раздел 3 изложить в новой редакции
В настоящем стандарте применены термины по ГОСТ 21.001, ГОСТ 34530, а также следующие термины с соответствующими определениями:
3.1 железнодорожные пути на застроенной территории: Железнодорожные пути, расположенные на территории городских и сельских поселений, промышленных, агропромышленных, транспортно-складских и других предприятий и организаций.
3.2 застроенная территория: Территория, на которой имеются существующие или строящиеся, а также предусмотрены намечаемые к строительству здания и сооружения, учитываемые при планово-высотном размещении транспортных коммуникаций и имеющие с ними общую систему поверхностного водоотвода и благоустройства.
3.3 железнодорожные пути на незастроенной территории: Железнодорожные пути, расположенные вне границ городских и сельских поселений, промышленных, агропромышленных, транспортно-складских и других предприятий и организаций.
3.4 железнодорожные пути на спланированной территории: Железнодорожные пути, расположенные на застроенной территории, по которой выполнен или разрабатывается проект вертикальной планировки».
Раздел 4. Пункт 4.2. Третье перечисление. Исключить слова: «выполняемую в соответствии с ГОСТ 21.110»;
четвертое, пятое перечисления исключить;
дополнить перечислением:
«- локальные сметы (при необходимости)».
Пункт 4.3. Четвертый абзац изложить в новой редакции:
«Продольный профиль станционных путей (кроме главного), как правило, приводят на плане путевого развития с помощью уклоноуказателей. Продольные профили главных путей выполняют в виде отдельных чертежей».
Пункт 4.8. Заменить слово: «величина» на «числовое значение».
Пункт 4.9 изложить в новой редакции:
«4.9 Система координат и высотных отметок в чертежах железнодорожных путей линейного объекта должна соответствовать системе координат и высотных отметок, принятой в инженерно-топографическом плане или инженерной цифровой модели местности, а также в проектной документации.»
Система координат и высотных отметок, принимаемая в рабочих чертежах железнодорожных путей на застроенной территории, должна соответствовать системе координат и высотных отметок, принятой в основном комплекте рабочих чертежей марки ГП, на разбивочном плане объекта производственного или непроизводственного назначения».
Пункт 4.10. Третий, четвертый, пятый абзацы (после таблицы 1) изложить в новой редакции:
«Если на листе помещено одно изображение, его масштаб указывают в основной надписи после наименования изображения.»
Если на листе приведено несколько изображений, выполняемых в разных масштабах, масштаб указывают в скобках рядом с наименованием каждого изображения на поле чертежа.
Масштабы изображения продольного профиля линейного сооружения по горизонтали и по вертикали указывают над боковиком таблицы».
Пункты 4.11, 4.12 изложить в новой редакции:
«4.11 Размеры, координаты и высотные отметки указывают в метрах с двумя десятичными знаками, отделенными от целого числа запятой.»
Длины элементов продольного профиля, пикетажные значения (привязки) точек переломов продольного профиля при необходимости <*> показывают в метрах с точностью до метра.
4.12 Угловые размеры указывают в градусах, минутах, а при необходимости — в секундах, с обозначением единицы измерения.
Пример - 4°; 4°30'; 12°45'30».
Числовое значение уклона указывают в промилле (с округлением, при необходимости <*>) без обозначения единицы измерения.
Крутизну откосов указывают в виде отношения единицы высоты откоса к соответствующей горизонтальной проекции.
Дополнить сноской <*>
«--------------------------------»
<*> Необходимость определяется действующими национальными нормативными документами».
Раздел 4 дополнить пунктом 4.15:
«4.15 Изображения плана или продольного профиля железнодорожных путей допускается делить на несколько участков, размещаемых на отдельных листах».
Раздел 6. Пункт 6.1.1 изложить в новой редакции:
«6.1.1 На плане железнодорожных путей показывают и наносят:»
- ситуацию и рельеф местности;
- координатную сетку;
- геодезические знаки (например, реперы, пункты геодезических сетей местного значения);
- разведочные геологические выработки (например, скважины, шурфы) и их номера;
- железнодорожные пути;
- номера железнодорожных путей (на многопутных линиях);
- вершины углов поворота пути, их обозначения и номера, начало и конец кривых, их обозначения и привязку к пикетам;
- координаты вершин углов поворота пути;
- числовые значения элементов кривых: углы поворота, радиусы, тангенсы, суммарные длины круговых и переходных кривых, длины переходных кривых;
- длины прямых вставок между кривыми;
- пикеты и указатели километров, уклоноуказатели (за исключением случаев, когда на чертеже совмещены план и продольный профиль);
- контуры проектируемых зданий и сооружений (без координационных осей) и их номера (внутри контура — в правом нижнем углу);
- существующие и проектируемые инженерные коммуникации по ГОСТ 21.204 с указанием их основных характеристик, привязки к пикетам в местах пересечений и их охранные зоны, в случае, если это требуется в соответствии с национальным законодательством;
- водоотводные сооружения (например, кюветы, лотки, водоотводные и нагорные канавы) с отметками дна в местах переломов продольного профиля и величиной уклонов дна сооружений или без отметок и уклонов при наличии отдельно составляемого продольного профиля водоотводных сооружений;
- водоохранные зоны существующих водотоков (при необходимости);
- искусственные сооружения и их номера (на полке линии-выноски);
- переезды и их номера (на полке линии-выноски);
- откосы насыпей и выемок (при необходимости);
- снего- и/или пескозадерживающие и другие защитные устройства (при необходимости), их привязку к оси железнодорожного пути;
- снегозадерживающие, почвоукрепительные и другие лесонасаждения (при необходимости);
- границу полосы отвода земель;
- наименования ближайших населенных пунктов пересекаемых автомобильными и железными дорогами (направления указывают стрелками);
- наименование раздельных пунктов (станций, разъездов, объектов производственного назначения), ограничивающих железнодорожный перегон;
- расстояние между осями путей (на многопутных линиях) на пикетах и в характерных местах;
- расстояния от оси путей до характерных точек зданий и сооружений, находящихся в непосредственной близости к путям и влияющих на проектные решения (опоры контактной сети, опоры путепроводов, колодцы, конец футляра трубопроводов и т.п.);
- длины неправильных пикетов;
- направления на ближайшие станции;
- информацию о геодезической съемке, на основании которой составлен план (кто выполнил, дата выполнения съемки, система координат, источники получения данных, согласования и другая возможная существенная информация);
- указатель направления на север стрелкой с буквой «С» у острия (в левом верхнем углу листа)».
Пункт 6.1.2. Исключить слова: «приложения Ж»;
заменить слова: «Спецификация может выполняться на отдельных листах, включаемых в состав основного комплекта рабочих чертежей марки ПЖ» на «Допускается выполнять спецификацию на отдельных листах формата А4 в качестве последующих листов основного комплекта».
Пункт 6.1.3 исключить.
Пункт 6.1.4 изложить в новой редакции:
«6.1.4 Привязанные к пути проектируемые здания (сооружения) указывают в ведомости зданий (сооружений), выполняемой по форме 1 на листе общих данных.»
Пункт 6.2.2. Заменить слова: «ГОСТ 21.508-93 (пункты 3.10 и 3.11)» на «ГОСТ 21.508-2020 (пункты 4.9, 4.10)».
Пункт 6.2.4. Первый абзац. Десятое перечисление дополнить словами:
«. Строительную геодезическую сетку на план не наносят в случае привязки проектируемых зданий и сооружений в системе координат инженерно-топографического плана»;
второй абзац изложить в новой редакции:
«На планах железнодорожных путей необщего пользования, расположенных на территории объектов производственного назначения, в качестве координатной сетки рекомендуется использовать строительную геодезическую сетку».
Пункт 6.2.5. Третий абзац. Второе перечисление. Заменить слова: «- в графах» на «- в графе»; «- по вертикальной оси» на «координата точки по вертикальной оси строительной геодезической сетки»;
четвертый абзац. Заменить слова: «допускается именовать» на «обозначают как».
Пункт 6.2.6. Первый абзац. Заменить слова: «промышленных, агропромышленных, транспортно-складских и других предприятий и организаций на застроенной территории,» на «объектов производственного назначения,».
Пункт 6.3.2 исключить.
Пункт 6.3.4. Второй, третий абзацы. Исключить слово: «имеющейся»;
после слов «системе координат» дополнить словами: «топографического плана»;
дополнить абзацем (после второго абзаца):
«При использовании строительной геодезической сетки в двух нижних графах боковика записывают соответственно „Координата А“ и „Координата Б“;»
третий абзац. Заменить слова: «следует именовать» на «Расстояние от оси главного пути» следует именовать»;
четвертый абзац исключить.
Подраздел 6.3 дополнить пунктами 6.3.5 — 6.3.8:
«6.3.5 Примеры оформления чертежей приведены:»
- плана новой однопутной железной дороги — на рисунке А.1 (приложение А);
- плана и продольного профиля новой однопутной железной дороги (совмещенный чертеж) — на рисунке Б.1 (приложение Б);
- плана путевого развития раздельного пункта — на рисунке В.1 (приложение В);
- плана строительства второго железнодорожного пути — на рисунке Г.1 (приложение Г);
- плана новых железнодорожных путей необщего пользования на застроенной территории — на рисунке Д.1 (приложение Д).
6.3.6 К планам путевого развития раздельного пункта и железнодорожных путей на застроенной территории составляют:

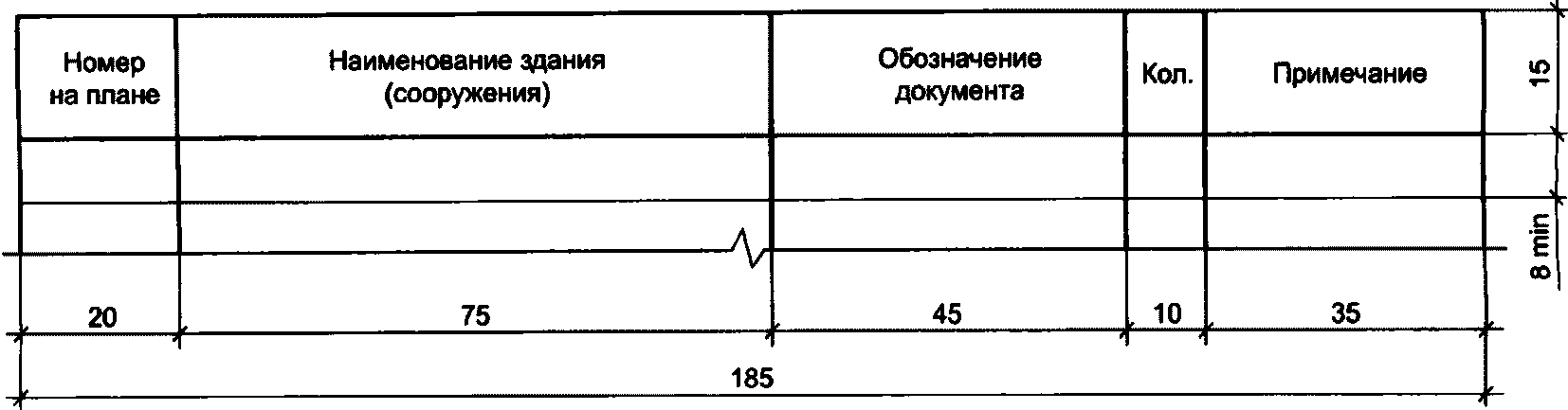

- ведомость проектируемых зданий (сооружений) — по форме 1;
- ведомость элементов плана железнодорожных путей — по форме 2 (при необходимости);
- ведомость железнодорожных путей — по форме 4;
- ведомость разбираемых железнодорожных путей — по форме 5;
- ведомость стрелочных переводов — по форме 6;
- спецификацию элементов сборных конструкций — в соответствии с 6.1.2.

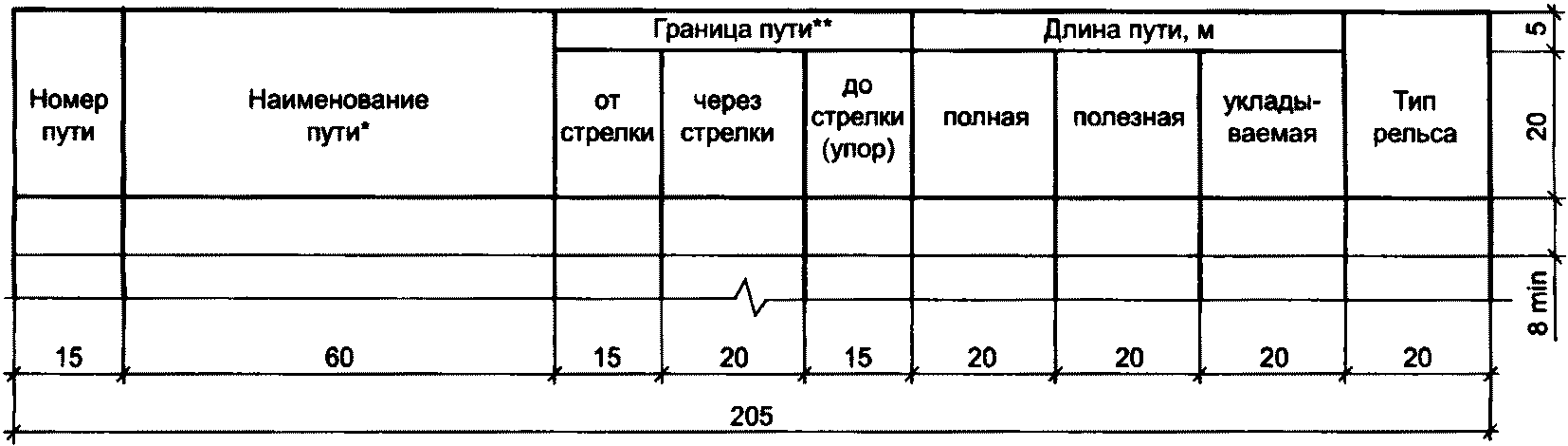

Ведомость железнодорожных путей
<*> Графу заполняют, как правило, для железнодорожных путей раздельных пунктов.
<**> В графах указывают номера стрелок и обозначения упоров.

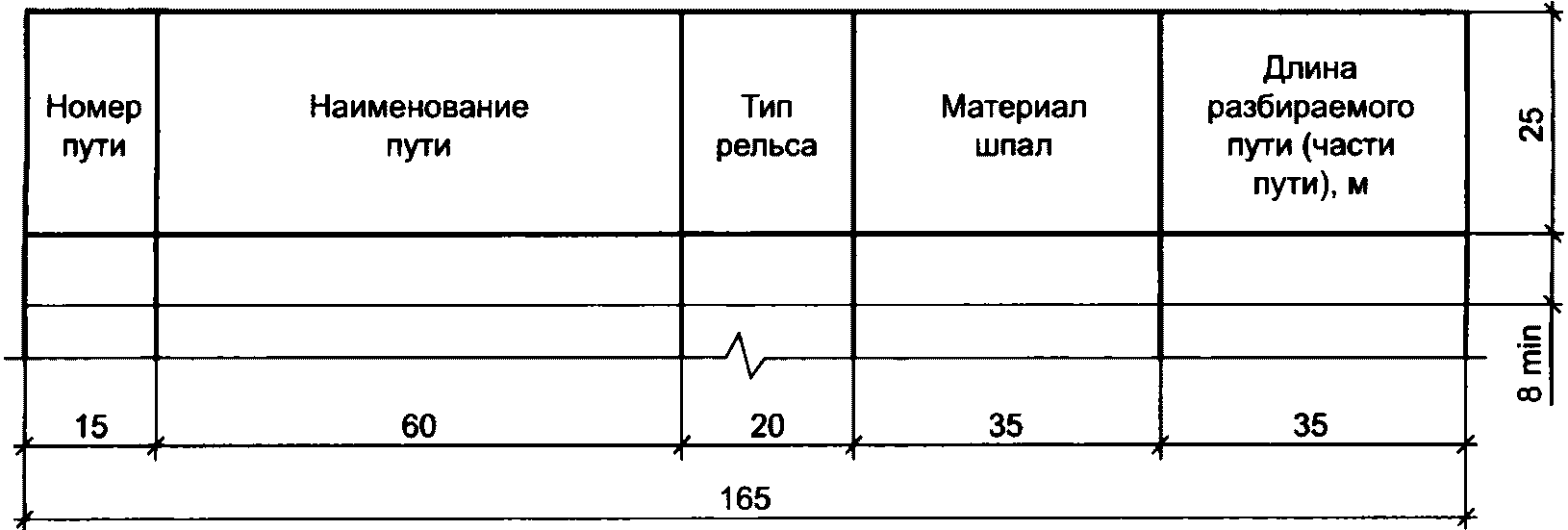

Ведомость разбираемых железнодорожных путей

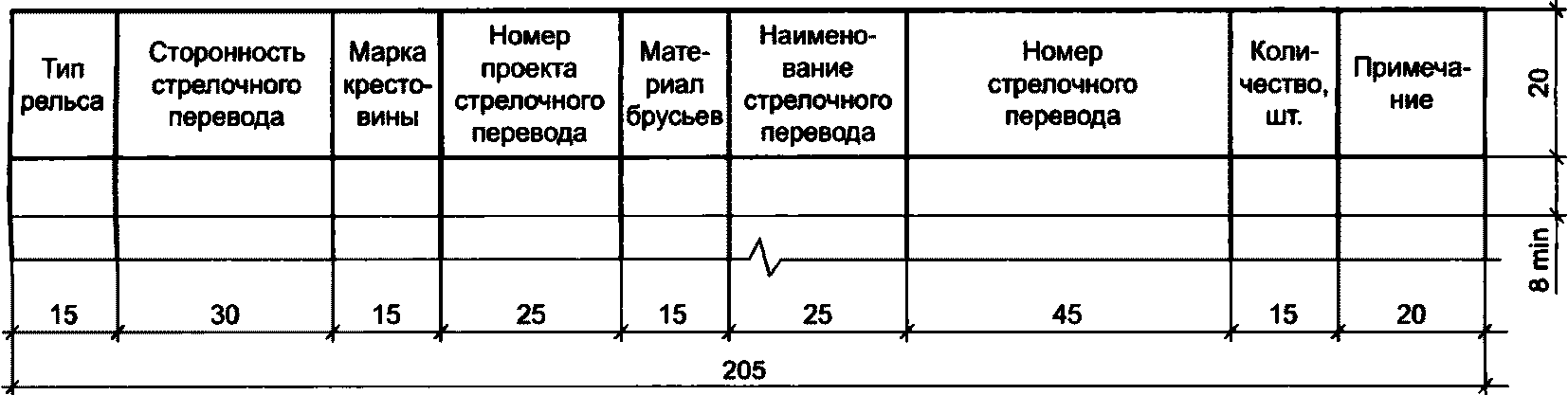

Ведомость стрелочных переводов
6.3.7 Графы форм 4, 5 и 6 заполняют в соответствии с их наименованиями.
В ведомости железнодорожных путей по форме 4 в графе «Длина пути укладываемая» указывают протяженность вновь укладываемых участков пути (за вычетом длины стрелочных переводов), а в последних строках ведомости железнодорожных путей приводят итоговые суммы строительной длины по типам рельсов.
На планах путевого развития реконструируемых раздельных пунктов ведомость путей по форме 4 приводят для всей совокупности существующих и проектируемых путей, а ведомость стрелочных переводов с разделением на разделы — укладываемые, остающиеся на месте и разбираемые.
6.3.8 Примеры заполнения ведомости железнодорожных путей и ведомости стрелочных переводов приведены на рисунках Е.1 — Е.3 (приложение Е).
Пример заполнения ведомости зданий приведен на рисунке Ж.1, сооружений — на рисунке Ж.2 (приложение Ж)».
Подраздел 6.4 исключить.
Раздел 7. Пункт 7.2. Второй абзац. Исключить слово: «подпрофильной»;
третий абзац. Заменить слово: «формы» на «по форме»;
форма 8. Наименование исключить.
Пункт 7.4. Восьмое перечисление изложить в новой редакции:
«- неправильные пикеты, отметки головки рельса существующего (СГР) и проектируемого пути (ПГР), план левого и правого пути, указатели километров (при реконструкции железнодорожного пути)».
Пункт 7.5. Первый абзац. Исключить слово: «подпрофильной»;
форма 9. Наименование исключить;
второй, третий, четвертый абзацы изложить в новой редакции:
«Для новых железнодорожных путей на спланированной территории в боковике по форме 9 вместо графы „Отметка рельефа, м“ следует приводить графу „Отметка спланированной территории, м“.»
Для новых двухпутных линий в боковике по форме 9 добавляют строку «Междупутное расстояние».
Для железнодорожных путей на спланированной территории в боковике по форме 9 вместо графы «Отметка рельефа, м» следует приводить графу «Отметка спланированной территории, м».
Пункт 7.6. Первый абзац изложить в новой редакции:
«7.6 Для реконструируемых и вновь устраиваемых дополнительных главных железнодорожных путей, профиль которых выполняют без совмещения с планом, боковик таблицы выполняют по форме 10»;
второй абзац. Заменить слова: «графы „Уклон, ‰ ; длина существующего пути, м“ на „Уклон, ‰ ; длина, м“;»
форма 10. Наименование исключить;
третий абзац. Заменить слово: «формы» на «по форме».
Пункт 7.7. Заменить слово: «числе» на «количестве»;
форма 11. Наименование исключить.
Раздел 8. Пункт 8.1. Исключить слово: «подпрофильной»;
форма 12. Наименование исключить.
Раздел 9. Пункт 9.1. Исключить слово: «подпрофильной»;
форма 13. Наименование исключить.
Пункт 9.2 изложить в новой редакции:
«9.2 В обозначении поперечного профиля указывают слово „Профиль“ и пикетное значение, к которому он относится.»
Пример - Профиль ПК23 + 45,00».
Раздел 10. Пункт 10.2 изложить в новой редакции:
«10.2 В обозначении поперечного профиля указывают слово „Профиль“ и пикетное значение, к которому он относится.»
Пример - Профиль ПК23 + 45,00».
Раздел 12. Пункт 12.1. Третий абзац. Заменить слова: «указанный в перечислении б),» на «Устройства водоотводные, укрепительные и защитные».
Пункт 12.2. Первый абзац. Заменить слова: «в 1-й раздел» на «в раздел „Устройства верхнего строения пути“;»
пятое перечисление изложить в новой редакции:
«- материалы [щебень, гравий, песок, цемент, бетон, пенополистирол, геосинтетические материалы (геотекстиль, пространственная полимерная решетка, геосетка и пр.) и др.]».
Пункт 12.3. Первый абзац. Заменить слова: «во 2-й раздел» на «в раздел „Устройства водоотводные, укрепительные и защитные“.»
Пункт 12.4. Четвертое перечисление изложить в новой редакции:
«- щебень, гравий, песок, бетон, пенополистирол — м3;»;
дополнить перечислением:
«- геосинтетические материалы (геотекстиль, пространственная полимерная решетка, геосетка и пр.) — м2;».

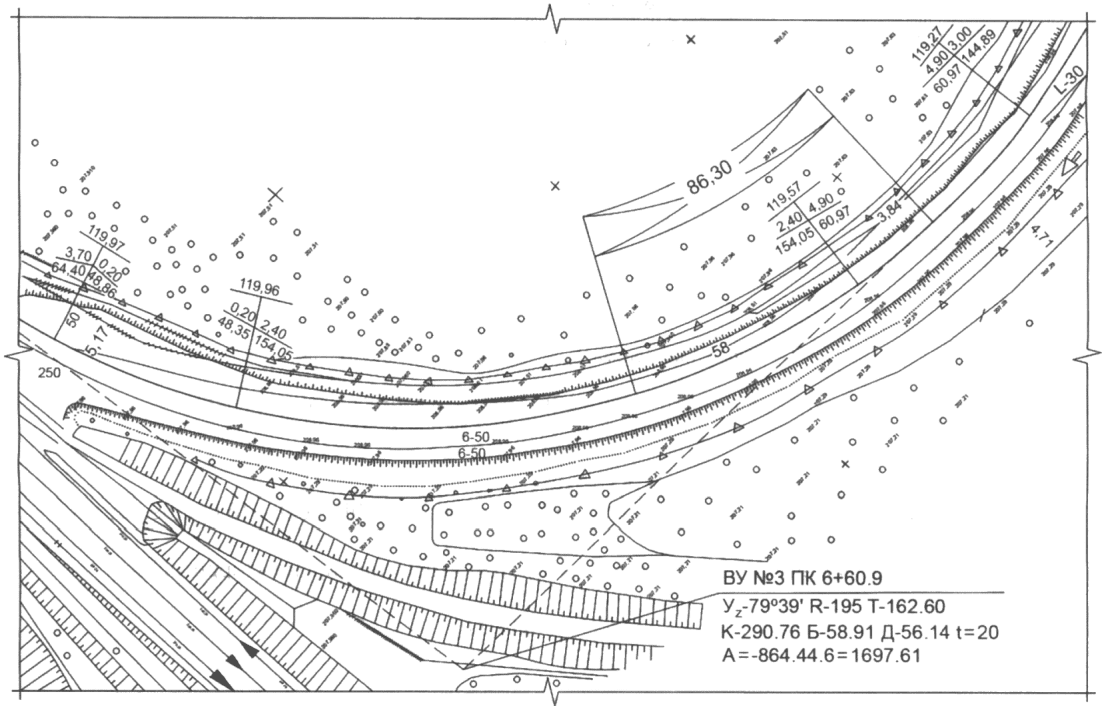

Приложение Г. Рисунок Г.1 изложить в новой редакции (кроме наименования):
Приложение П. После слов «Тип 1» исключить слова: «. Конструкция на незастроенной территории с открытой балластной призмой»;
после слов «Рисунок П.1» дополнить словами: «- Конструкция на незастроенной территории с открытой балластной призмой»;
после слов «Тип 2» исключить слова: «. Конструкция земляного полотна и верхнего строения пути на планируемой территории с заглубленной балластной призмой»;
после слов «Рисунок П.2» дополнить словами: «- Конструкция земляного полотна и верхнего строения пути на планируемой территории с заглубленной балластной призмой»;
после слов «Тип 3» исключить слова: «. Конструкция земляного полотна и верхнего строения пути на планируемой территории с полузаглубленной балластной призмой»;

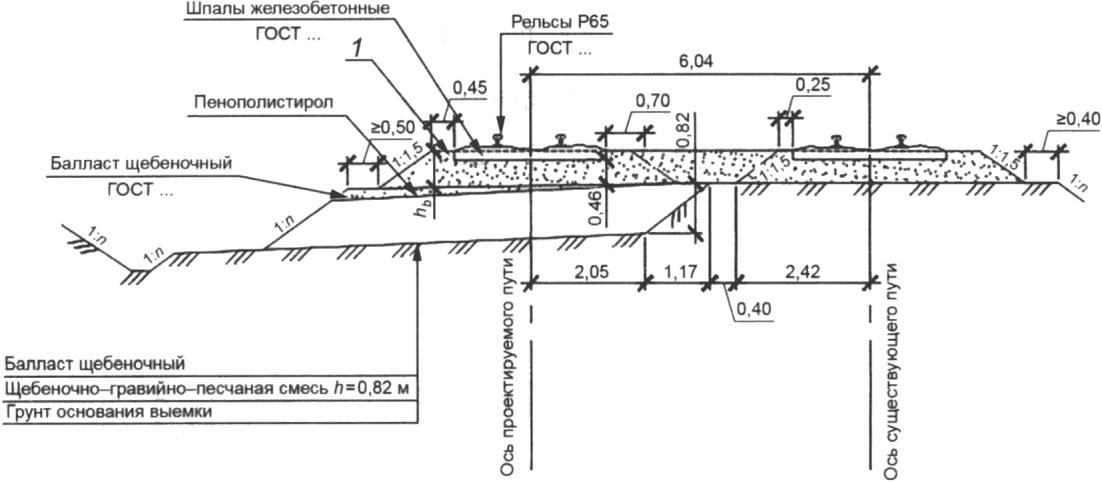

рисунок П.3 изложить в новой редакции:
1 — балластная призма; hb — толщина балластного слоя
Рисунок П.3 — Конструкция земляного полотна и верхнего строения пути с полузаглубленной балластной призмой».
Элемент стандарта «Библиография» исключить.
Библиографические данные. Заменить обозначение: «УДК 658.516.002.69.006.354» на «УДК 658.516.002.69:006.354»;
ключевые слова. Заменить слово: «пути,» на «пути;»; «территории,» на «территории;».
