System of building design documents. Rules of executing of working documentation for railways

ГОСТ 21.702-2013

МКС 01.100.30

Дата введения 1 января 2015 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») и Закрытым акционерным обществом «Проектно-изыскательский и научно-исследовательский институт промышленного транспорта» (ЗАО «ПромтрансНИИпроект»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. № 44)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. № 2381-ст межгосударственный стандарт ГОСТ 21.702-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Июль 2020 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт устанавливает состав и правила оформления рабочей документации на строительство новых и реконструируемых железнодорожных путей различного назначения (общего пользования, необщего пользования и технологических путей).

2 Нормативные ссылки

(раздел 2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.302 Единая система конструкторской документации. Масштабы

ГОСТ 2.303 Единая система конструкторской документации. Линии

ГОСТ 21.001 Система проектной документации для строительства. Общие положения

ГОСТ 21.101 <*> Система проектной документации для строительства. Основные требования к проектной и рабочей документации

<*> В Российской Федерации действует ГОСТ Р 21.101-2020 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации.»

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

ГОСТ 21.110 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов

ГОСТ 21.114 Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий

ГОСТ 21.204 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.302 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ 21.508-2020 Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов

ГОСТ 20522 Грунты. Методы статистической обработки результатов испытаний

ГОСТ 34530 Транспорт железнодорожный. Основные понятия. Термины и определения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

(раздел 3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

В настоящем стандарте применены термины по ГОСТ 21.001, ГОСТ 34530, а также следующие термины с соответствующими определениями:

3.1 железнодорожные пути на застроенной территории: Железнодорожные пути, расположенные на территории городских и сельских поселений, промышленных, агропромышленных, транспортно-складских и других предприятий и организаций.

3.2 застроенная территория: Территория, на которой имеются существующие или строящиеся, а также предусмотрены намечаемые к строительству здания и сооружения, учитываемые при планово-высотном размещении транспортных коммуникаций и имеющие с ними общую систему поверхностного водоотвода и благоустройства.

3.3 железнодорожные пути на незастроенной территории: Железнодорожные пути, расположенные вне границ городских и сельских поселений, промышленных, агропромышленных, транспортно-складских и других предприятий и организаций.

3.4 железнодорожные пути на спланированной территории: Железнодорожные пути, расположенные на застроенной территории, по которой выполнен или разрабатывается проект вертикальной планировки.

4 Общие положения

4.1 Рабочую документацию железнодорожных путей выполняют в соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС).

4.2 В состав рабочей документации железнодорожных путей включают:

• рабочие чертежи, предназначенные для производства строительных и монтажных работ (основной комплект рабочих чертежей марки ПЖ);
• эскизные чертежи общих видов нетиповых изделий и устройств (при необходимости);
• спецификацию оборудования, изделий и материалов;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

• исключено с 01.03.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 29.12.2022 № 1714-ст;
• исключено с 01.03.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 29.12.2022 № 1714-ст;
• локальные сметы (при необходимости).

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

4.3 В состав основного комплекта рабочих чертежей марки ПЖ в общем случае включают:

• общие данные по рабочим чертежам;
• план железнодорожного пути (путей);

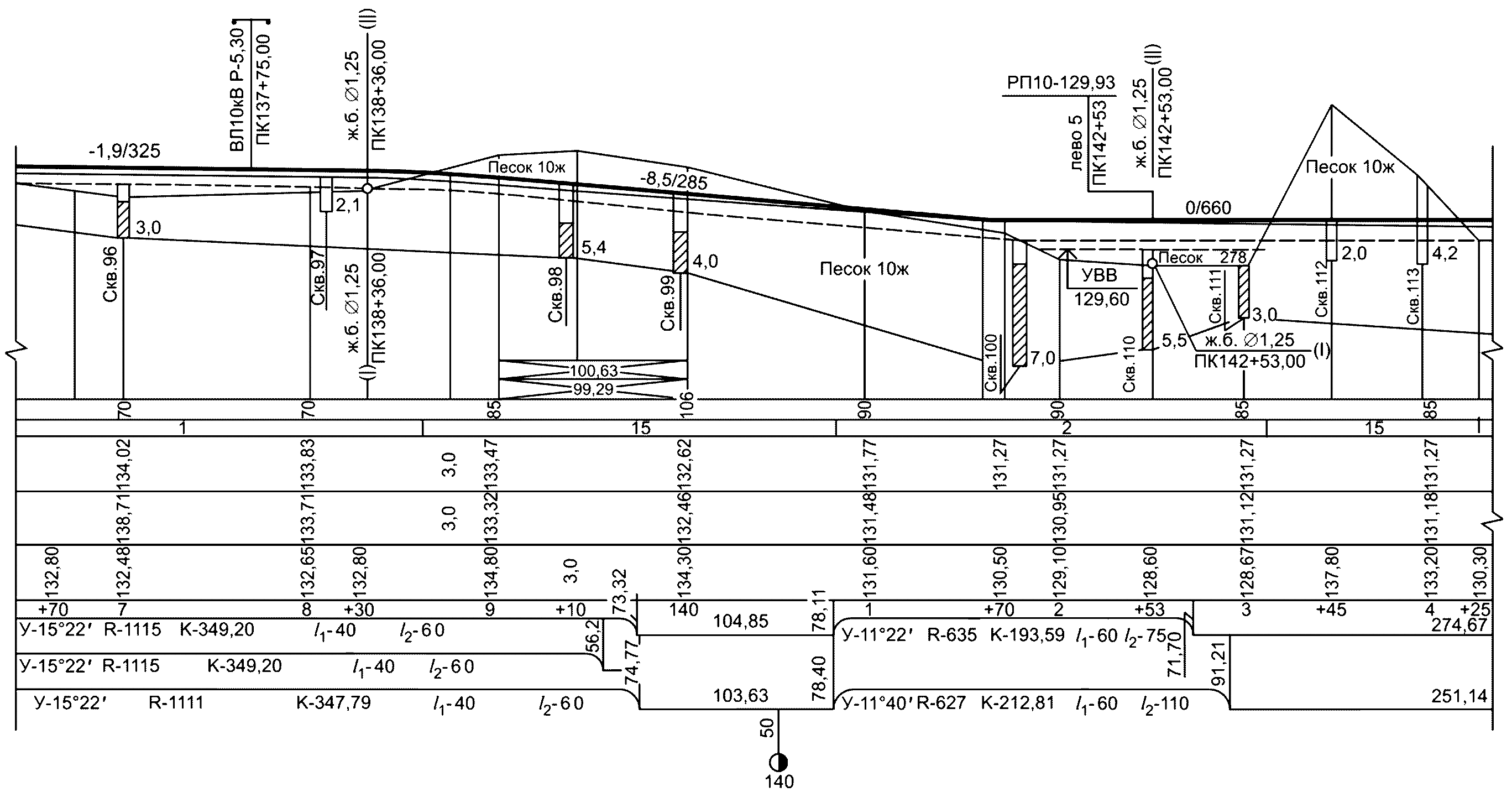

• продольный профиль главного железнодорожного пути (путей);
• план путевого развития раздельных пунктов;
• продольный профиль по водоотводным сооружениям (канавам, кюветам, дренажам, лоткам и т.д.);

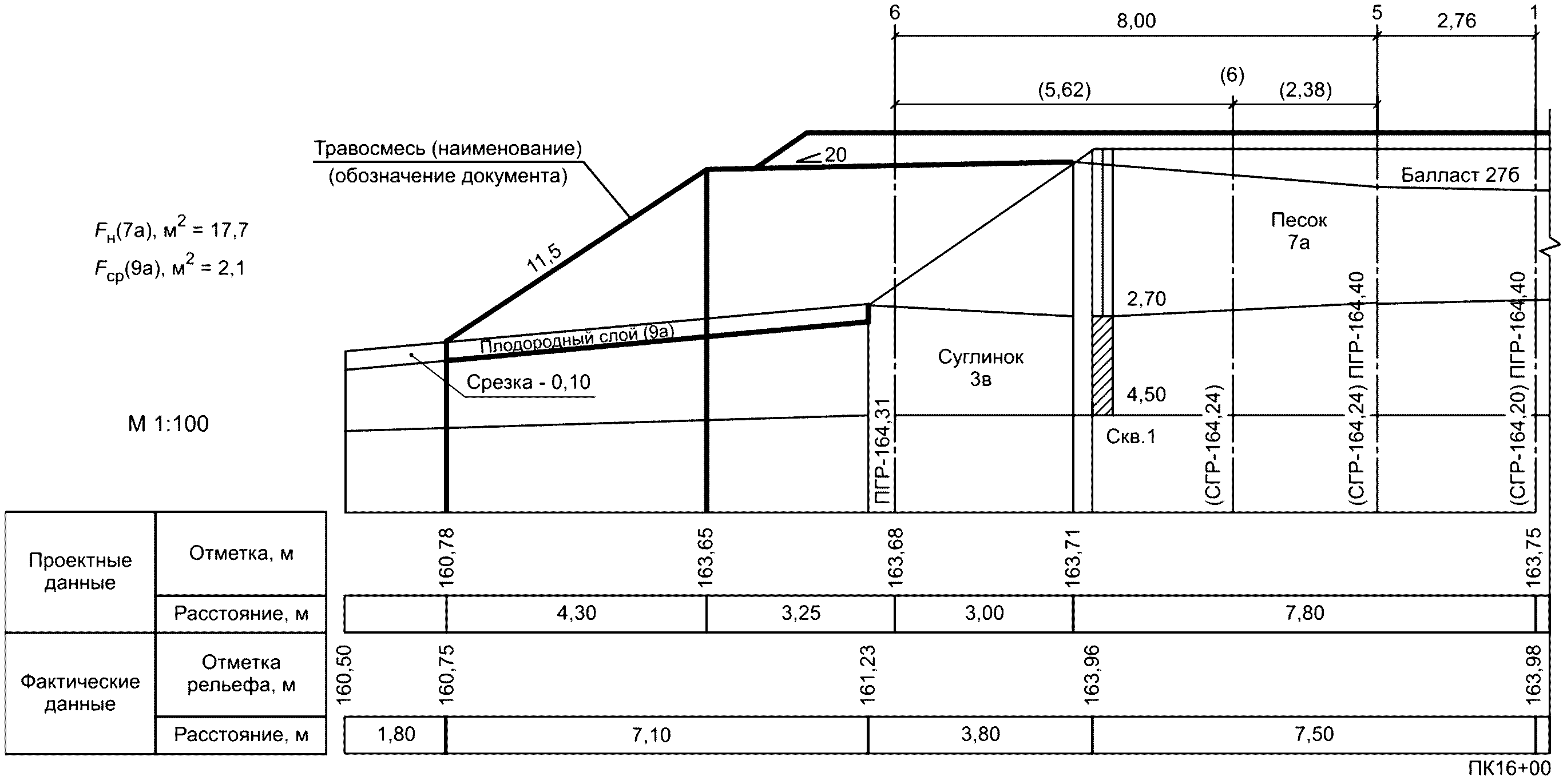

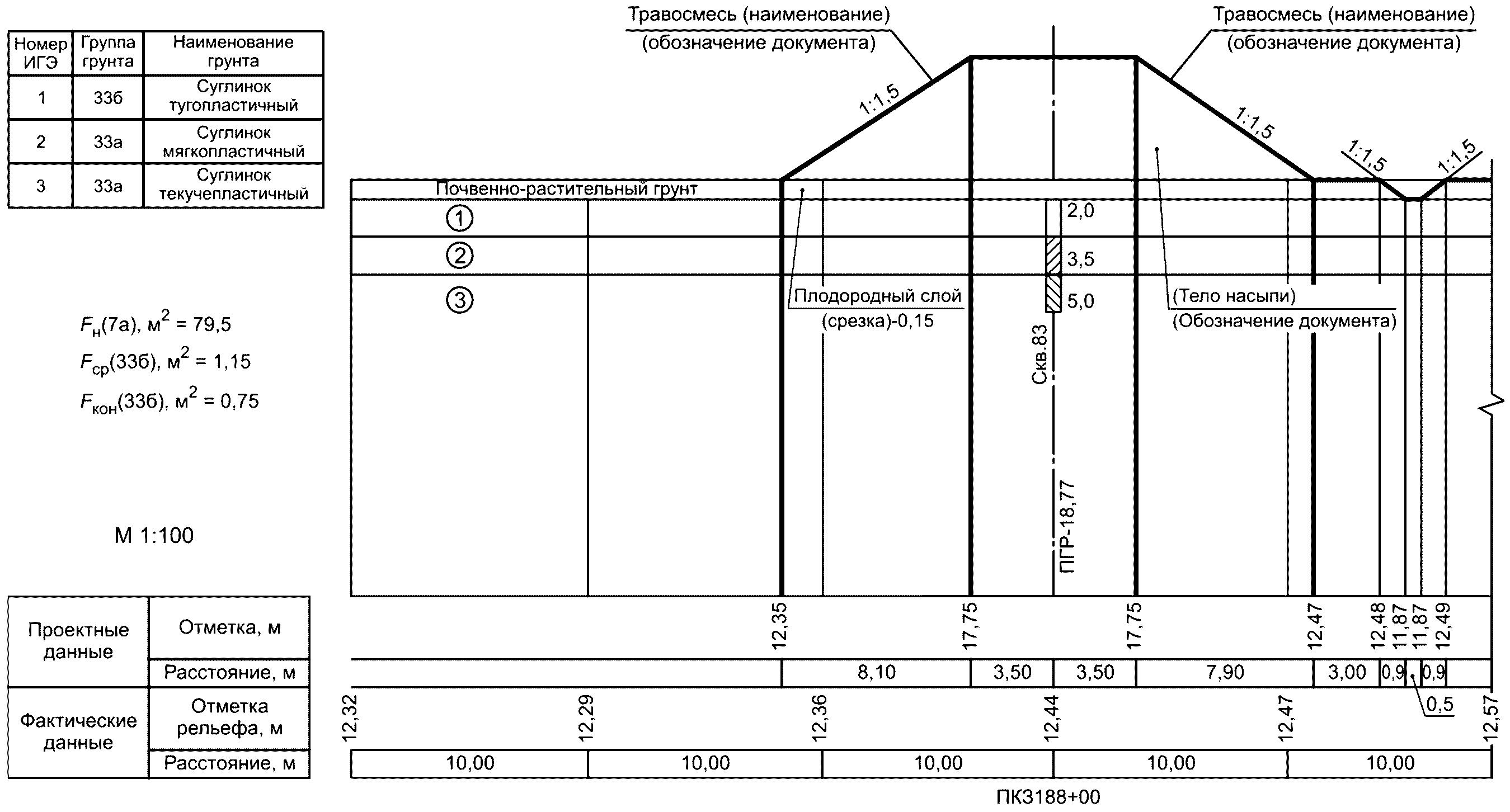

• поперечный профиль земляного полотна железнодорожного пути (путей).

Количество планов, продольных и поперечных профилей определяется проектной организацией или указывается заказчиком, исходя из специфики проектируемого объекта.

Для железнодорожных станций, разъездов, обгонных пунктов и путевых постов вместо плана железнодорожного пути (путей) в состав рабочих чертежей включают план путевого развития, а в качестве продольного профиля железнодорожного пути (путей) приводят продольный профиль главного пути (путей) в границах раздельного пункта и подходов к нему.

Продольный профиль станционных путей (кроме главного), как правило, приводят на плане путевого развития с помощью уклоноуказателей. Продольные профили главных путей выполняют в виде отдельных чертежей.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Основной комплект рабочих чертежей марки ПЖ может быть дополнен специальными чертежами, учитывающими специфику проектируемого объекта, например схемой смещения железнодорожных путей на новую трассу (в пределах существующего земляного полотна) с указанием величины рихтовки от оси существующего пути.

4.4 Условные графические изображения и обозначения элементов планов, продольных и поперечных профилей железнодорожных путей принимают по ГОСТ 21.204.

4.5 Условные графические обозначения грунтов, особенностей их залегания, консистенции и степени влажности, используемые на продольных и поперечных профилях железнодорожных путей, принимают по ГОСТ 21.302.

4.6 План и продольный профиль новых железнодорожных путей допускается выполнять на одном совмещенном чертеже и располагать по участкам на одном листе.

План и продольный профиль железнодорожных путей, выполняемые на отдельных листах, должны, как правило, иметь одинаковую ориентацию по направлению пикетажа.

4.7 Расстояния от пикетов до элементов плана и продольного профиля (например, до указателей километров, уклоноуказателей) наносят с одной стороны линии ординат. При совпадении линии ординат с пикетом привязку до указанных элементов на линии ординат не указывают.

4.8 Числовое значение уклона и расстояние от точек перелома продольного профиля, совмещенного с планом, приводят над проектной линией в виде дроби: над чертой — числовое значение уклона, под чертой — расстояние. Числовое значение уклона подъема пути (по ходу пикетажа) указывают со знаком «+», спуска — со знаком «-».

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

4.9 Система координат и высотных отметок в чертежах железнодорожных путей линейного объекта должна соответствовать системе координат и высотных отметок, принятой в инженерно-топографическом плане или инженерной цифровой модели местности, а также в проектной документации.

Система координат и высотных отметок, принимаемая в рабочих чертежах железнодорожных путей на застроенной территории, должна соответствовать системе координат и высотных отметок, принятой в основном комплекте рабочих чертежей марки ГП, на разбивочном плане объекта производственного или непроизводственного назначения.

(п. 4.9 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

4.10 Чертежи выполняют в масштабах по ГОСТ 2.302 с учетом насыщенности их информацией.

Рекомендуемые масштабы изображений на чертежах марки ПЖ приведены в таблице 1.

Таблица 1

Если на листе помещено одно изображение, его масштаб указывают в основной надписи после наименования изображения.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Если на листе приведено несколько изображений, выполняемых в разных масштабах, масштаб указывают в скобках рядом с наименованием каждого изображения на поле чертежа.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Масштабы изображения продольного профиля линейного сооружения по горизонтали и по вертикали указывают над боковиком таблицы.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

4.11 Размеры, координаты и высотные отметки указывают в метрах с двумя десятичными знаками, отделенными от целого числа запятой.

Длины элементов продольного профиля, пикетажные значения (привязки) точек переломов продольного профиля при необходимости <*> показывают в метрах с точностью до метра.

(п. 4.11 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

4.12 Угловые размеры указывают в градусах, минутах, а при необходимости — в секундах, с обозначением единицы измерения.

Пример — 4°; 4°30'; 12°45'30».

Числовое значение уклона указывают в промилле (с округлением, при необходимости <*>) без обозначения единицы измерения.

Крутизну откосов указывают в виде отношения единицы высоты откоса к соответствующей горизонтальной проекции.

Пример — 1:1; 1:1,5; 1:2.

(п. 4.12 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

<> Необходимость определяется действующими национальными нормативными документами.*

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

4.13 Изображения на чертежах основного комплекта марки ПЖ выполняют линиями по ГОСТ 2.303.

При этом сплошной толстой основной линией показывают:

- на плане — проектируемые железнодорожные пути (по осям), контуры проектируемых зданий, проектируемые инженерные сети, путевое оборудование;

- на продольном профиле — проектную линию, линии ординат от точек переломов проектной линии, прямые и кривые в плане;

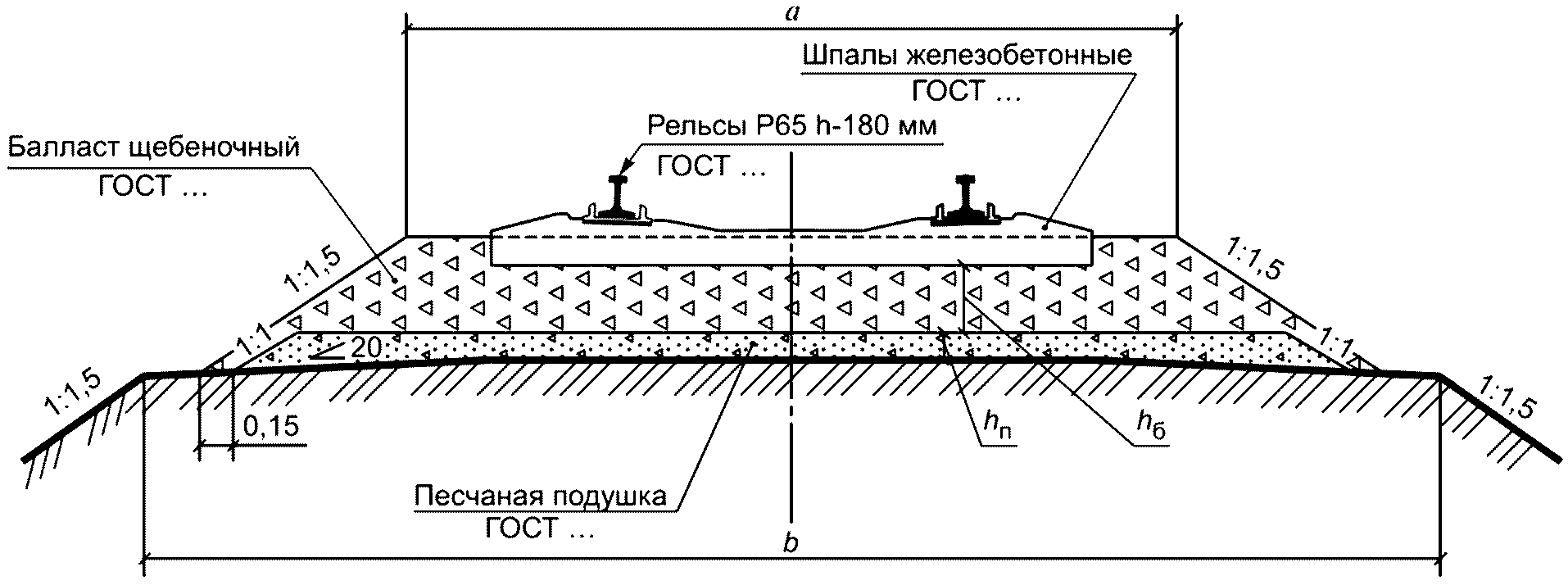

- на поперечном профиле — проектные контуры земляного полотна и верхнего строения пути, линии ординат от точек переломов проектных контуров.

Сплошной тонкой линией показывают:

- на плане — строительную геодезическую и координатную сетки, существующие железнодорожные пути (по осям), контуры поперечного профиля (бровки земляного полотна, подошвы выемок), горизонтали фактической поверхности рельефа, контуры существующих зданий, сооружений, существующие инженерные сети;

- на продольном профиле — линии фактической поверхности рельефа, существующей головки рельса, границы слоев грунта;

- на поперечном профиле — линии фактической поверхности земли и ординат от точек ее переломов, границы слоев грунта.

Штриховой линией показывают:

- на плане — подошвы насыпей, бровки выемок, перспективные железнодорожные пути (по осям);

- на продольном профиле — низ балластного слоя, линию горизонта высокой воды;

- на поперечном профиле — железнодорожные перспективные пути.

Штрихпунктирной утолщенной линией показывают:

- на поперечном профиле — оси проектируемых железнодорожных путей.

Штрихпунктирной тонкой линией показывают:

- на поперечном профиле — существующие железнодорожные пути.

4.14 При проектировании новых железнодорожных путей пикетаж разбивают от точки примыкания к существующим путям. За начало пикетажа принимают, как правило, пикет (или сечение на пикете) существующего пути или начало остряка стрелки примыкания пути.

На существующих главных подъездных путях рекомендуется восстанавливать пикетаж той документации, по которой они строились, а при его отсутствии устанавливать пикетаж на базе эксплуатационного.

4.15 Изображения плана или продольного профиля железнодорожных путей допускается делить на несколько участков, размещаемых на отдельных листах.

(п. 4.15 введен Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

5 Общие данные по рабочим чертежам

Общие данные по рабочим чертежам марки ПЖ выполняют по ГОСТ 21.101 с учетом следующих изменений на листе:

- ведомость спецификаций в составе общих данных по рабочим чертежам марки ПЖ не выполняют;

- в общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.101, приводят сведения о принятой при топографической съемке системе высот, обозначение, отметку и местоположение исходного репера.

6 Планы железнодорожных путей

6.1 План железнодорожных путей на незастроенной территории

6.1.1 На плане железнодорожных путей показывают и наносят:

- ситуацию и рельеф местности;

- координатную сетку;

- геодезические знаки (например, реперы, пункты геодезических сетей местного значения);

- разведочные геологические выработки (например, скважины, шурфы) и их номера;

- железнодорожные пути;

- номера железнодорожных путей (на многопутных линиях);

- вершины углов поворота пути, их обозначения и номера, начало и конец кривых, их обозначения и привязку к пикетам;

- координаты вершин углов поворота пути;

- числовые значения элементов кривых: углы поворота, радиусы, тангенсы, суммарные длины круговых и переходных кривых, длины переходных кривых;

- длины прямых вставок между кривыми;

- пикеты и указатели километров, уклоноуказатели (за исключением случаев, когда на чертеже совмещены план и продольный профиль);

- контуры проектируемых зданий и сооружений (без координационных осей) и их номера (внутри контура — в правом нижнем углу);

- существующие и проектируемые инженерные коммуникации по ГОСТ 21.204 с указанием их основных характеристик, привязки к пикетам в местах пересечений и их охранные зоны, в случае, если это требуется в соответствии с национальным законодательством;

- водоотводные сооружения (например, кюветы, лотки, водоотводные и нагорные канавы) с отметками дна в местах переломов продольного профиля и величиной уклонов дна сооружений или без отметок и уклонов при наличии отдельно составляемого продольного профиля водоотводных сооружений;

- водоохранные зоны существующих водотоков (при необходимости);

- искусственные сооружения и их номера (на полке линии-выноски);

- переезды и их номера (на полке линии-выноски);

- откосы насыпей и выемок (при необходимости);

- снего- и/или пескозадерживающие и другие защитные устройства (при необходимости), их привязку к оси железнодорожного пути;

- снегозадерживающие, почвоукрепительные и другие лесонасаждения (при необходимости);

- границу полосы отвода земель;

- наименования ближайших населенных пунктов пересекаемых автомобильными и железными дорогами (направления указывают стрелками);

- наименование раздельных пунктов (станций, разъездов, объектов производственного назначения), ограничивающих железнодорожный перегон;

- расстояние между осями путей (на многопутных линиях) на пикетах и в характерных местах;

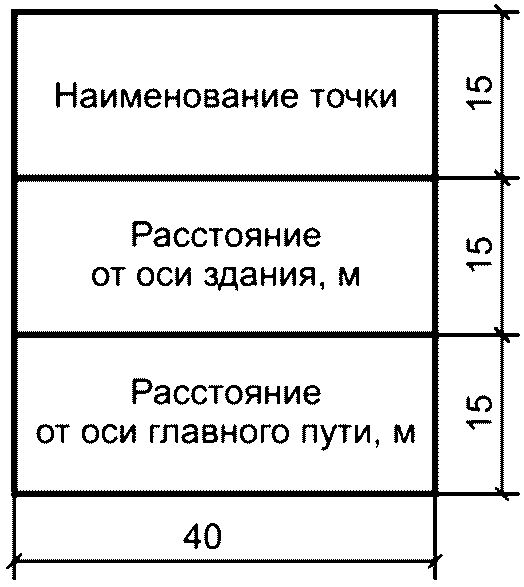

- расстояния от оси путей до характерных точек зданий и сооружений, находящихся в непосредственной близости к путям и влияющих на проектные решения (опоры контактной сети, опоры путепроводов, колодцы, конец футляра трубопроводов и т.п.);

- длины неправильных пикетов;

- направления на ближайшие станции;

- информацию о геодезической съемке, на основании которой составлен план (кто выполнил, дата выполнения съемки, система координат, источники получения данных, согласования и другая возможная существенная информация);

- указатель направления на север стрелкой с буквой «С» у острия (в левом верхнем углу листа).

(п. 6.1.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

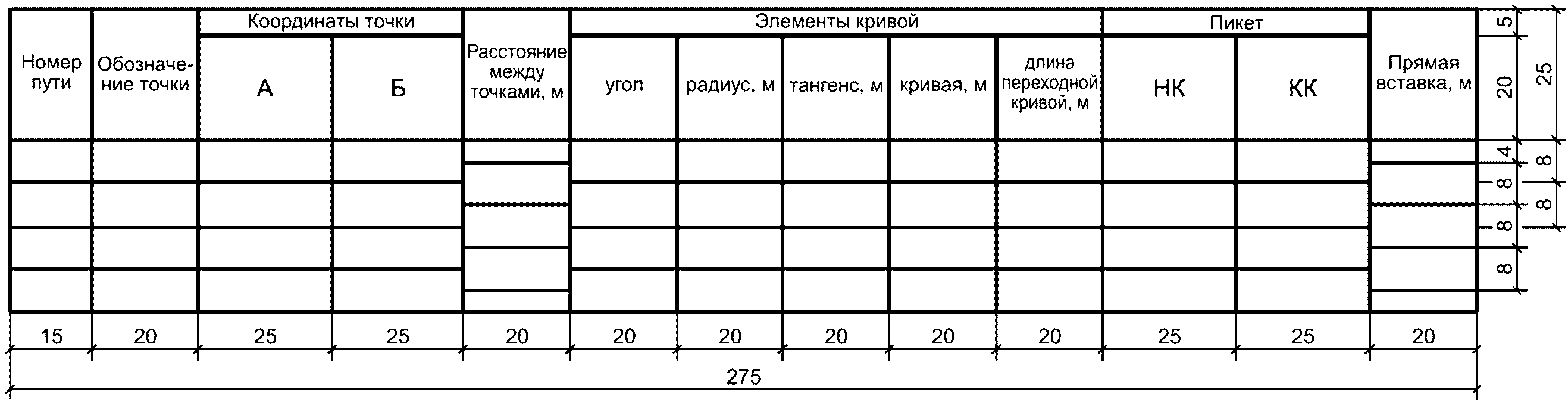

6.1.2 К планам железнодорожных путей выполняют спецификацию элементов сборных конструкций, примененных для водоотводных, укрепительных, защитных и других — по форме 7 или 8 ГОСТ 21.101. Допускается выполнять спецификацию на отдельных листах формата А4 в качестве последующих листов основного комплекта.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

6.1.3 Исключен с 01.03.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 29.12.2022 № 1714-ст.

6.1.4 Привязанные к пути проектируемые здания (сооружения) указывают в ведомости зданий (сооружений), выполняемой по форме 1 на листе общих данных.

Форма 1

Ведомость зданий (сооружений)

(п. 6.1.4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

6.2 План железнодорожных путей необщего пользования на застроенной территории

6.2.1 Ориентация плана железнодорожных путей на застроенной территории, как правило, должна соответствовать ориентации, принятой в рабочих чертежах генерального плана.

Допускается план таких путей изображать с поворотом до 90° по отношению к их расположению на разбивочном плане.

6.2.2 План железнодорожных путей на застроенной территории допускается выполнять поэтапно — разработками в соответствии с ГОСТ 21.508-2020 (пункты 4.9, 4.10).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

6.2.3 На планах железнодорожных путей на застроенной территории путевое оборудование изображают контурными линиями и обозначают маркой «ПО» с добавлением порядкового номера в пределах марки.

Пример — ПО1, ПО2.

Обозначение (марку) оборудования проставляют внутри контура или на полке линии-выноски.

6.2.4 На плане железнодорожных путей на застроенной территории дополнительно к 6.1.1 наносят и указывают:

- строительную геодезическую сетку (при необходимости);

- проектные горизонтали через 0,10 — 0,20 м или проектные отметки в характерных точках рельефа — в соответствии с планом организации рельефа;

- номера железнодорожных путей;

- расстояния между осями путей, а при необходимости — расстояния между осями путей и зданиями (сооружениями);

- центры стрелочных переводов, их номера и привязку к пикетам (или координаты);

- уклоноуказатели;

- путевые упоры, их позиционные обозначения (марки) и обозначения чертежей на их устройство;

- путевое оборудование и его позиционное обозначение (марку);

- откосы насыпей и выемок (на неспланированной территории);

- здания, сооружения, их номера или наименования (по разбивочному плану основного комплекта рабочих чертежей марки ГП) с привязкой к строительной геодезической сетке в соответствии с ГОСТ 21.508-2020. Строительную геодезическую сетку на план не наносят в случае привязки проектируемых зданий и сооружений в системе координат инженерно-топографического плана;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

- координаты точек (например, вершин углов поворота, центров стрелочных переводов) пересечения с инженерными коммуникациями, автодорогами и т.п., без привязки к пикетам.

На планах железнодорожных путей необщего пользования, расположенных на территории объектов производственного назначения, в качестве координатной сетки рекомендуется использовать строительную геодезическую сетку.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

6.2.5 При насыщенном изображениями плане допускается координаты вершин углов поворота пути, центров стрелочных переводов и других точек, а также числовые значения элементов плана путей приводить в ведомости элементов плана железнодорожных путей. В этом случае на плане указывают только числовые значения радиусов.

Ведомость элементов плана железнодорожных путей выполняют по форме 2.

Форма 2

Ведомость элементов плана железнодорожных путей

В графах ведомости указывают:

- в графе «Обозначение точки» — обозначение координируемой точки (например, ЦСП5, ВУ13);

- в графе «Координаты точки»: А — координата точки по горизонтальной оси строительной геодезической сетки, Б координата точки по вертикальной оси строительной геодезической сетки.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

При использовании системы геодезических координат графы «А» и «Б» обозначают как «X» и «Y» соответственно.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Остальные графы заполняют в соответствии с их наименованиями.

6.2.6 На плане железнодорожных путей необщего пользования, расположенных на территории объектов производственного назначения, для раздельных пунктов дополнительно к строительной геодезической сетке допускается применять станционную систему координат.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Оси координат станционной системы должны быть привязаны к строительной геодезической сетке, а при ее отсутствии — к сети местной полигонометрии.

6.3 План путевого развития

6.3.1 План путевого развития выполняется для всех раздельных пунктов на железных дорогах, кроме раздельных пунктов без путевого развития (делящих перегон на блок-участки).

В качестве осей координат станционной системы принимают ось пассажирского или другого станционного здания, проведенную под углом 90° к главному пути, и ось главного пути, а при реконструкции — базис, совпадающий с осью главного пути или параллельный ей.

За начало отсчета координат станционной системы принимают, как правило, точку пересечения указанных осей.

6.3.2 Исключен с 01.03.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 29.12.2022 № 1714-ст.

6.3.3 На плане путевого развития раздельных пунктов в дополнение к 6.1.1 наносят и указывают:

- геодезическое съемочное обоснование;

- номера железнодорожных путей;

- центры, номера и марки крестовин стрелочных переводов (марку крестовины 1/9 допускается не указывать);

- путевые упоры, их позиционные обозначения (марки) и обозначения чертежей на их устройство;

- путевое оборудование и его позиционное обозначение (марку);

- расстояния между осями и основными элементами путей, зданий и сооружений;

- сигналы и предельные столбики без привязки к пикетам;

- здания, сооружения, их номера по разбивочному плану (или наименования);

- обозначения начал и концов кривых с привязкой к пикетам. При этом пикеты и указатели километров показывают по оси главного пути;

- уклоноуказатели по всем путям с привязкой их к пикетажу;

- другую необходимую информацию, например, начало и конец участка передвижки (рихтовки) существующего пути.

6.3.4 Под планом путевого развития раздельного пункта помещают таблицу-сетку с боковиком по форме 3.

Форма 3

В боковике таблицы указывают:

- в графе «Наименование точки» — наименование координируемого элемента раздельного пункта. В качестве координируемой точки принимают, например, центр стрелочного перевода, вершину угла поворота;

- в графе «Расстояние от оси здания» — расстояние от оси пассажирского или станционного здания по оси главного пути до координируемой точки либо координату «X» в системе координат топографического плана.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

При использовании строительной геодезической сетки в двух нижних графах боковика записывают соответственно «Координата А» и «Координата Б».

(абзац введен Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Допускается, при необходимости, вместо расстояния от оси здания указывать пикетажное значение координируемой точки. В этом случае графу «Расстояние от оси главного пути» следует именовать «Пикетажное значение»;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

- в графе «Расстояние от оси главного пути» — расстояние от оси главного железнодорожного пути до координируемой точки либо координату «Y» в системе координат топографического плана.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Абзац исключен с 01.03.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 29.12.2022 № 1714-ст.

Примеры оформления чертежей приведены:

- плана новой однопутной железной дороги — на рисунке А.1 (приложение А);

- плана и продольного профиля новой однопутной железной дороги (совмещенный чертеж) — на рисунке Б.1 (приложение Б);

- плана путевого развития раздельного пункта — на рисунке В.1 (приложение В);

- плана строительства второго железнодорожного пути — на рисунке Г.1 (приложение Г);

- плана новых железнодорожных путей необщего пользования на застроенной территории — на рисунке Д.1 (приложение Д).

6.3.5 Примеры оформления чертежей приведены:

- плана новой однопутной железной дороги — на рисунке А.1 (приложение А);

- плана и продольного профиля новой однопутной железной дороги (совмещенный чертеж) — на рисунке Б.1 (приложение Б);

- плана путевого развития раздельного пункта — на рисунке В.1 (приложение В);

- плана строительства второго железнодорожного пути — на рисунке Г.1 (приложение Г);

- плана новых железнодорожных путей необщего пользования на застроенной территории — на рисунке Д.1 (приложение Д).

(п. 6.3.5 введен Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

6.3.6 К планам путевого развития раздельного пункта и железнодорожных путей на застроенной территории составляют:

- ведомость проектируемых зданий (сооружений) — по форме 1;

- ведомость элементов плана железнодорожных путей — по форме 2 (при необходимости);

- ведомость железнодорожных путей — по форме 4;

- ведомость разбираемых железнодорожных путей — по форме 5;

- ведомость стрелочных переводов — по форме 6;

- спецификацию элементов сборных конструкций — в соответствии с 6.1.2.

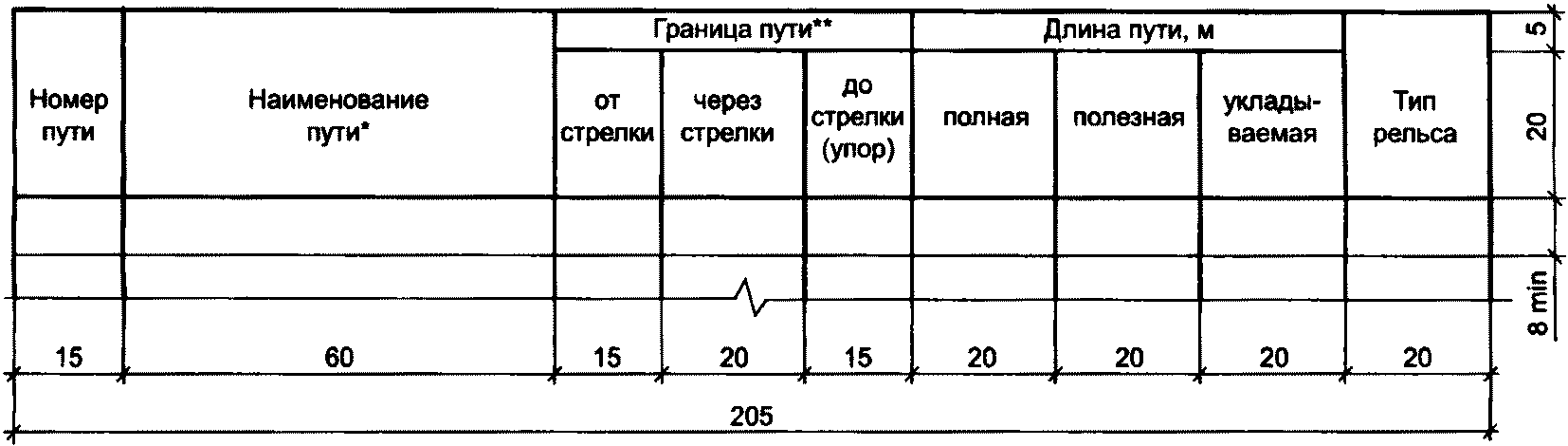

Форма 4

Ведомость железнодорожных путей

<> Графу заполняют, как правило, для железнодорожных путей раздельных пунктов.*

<**> В графах указывают номера стрелок и обозначения упоров.

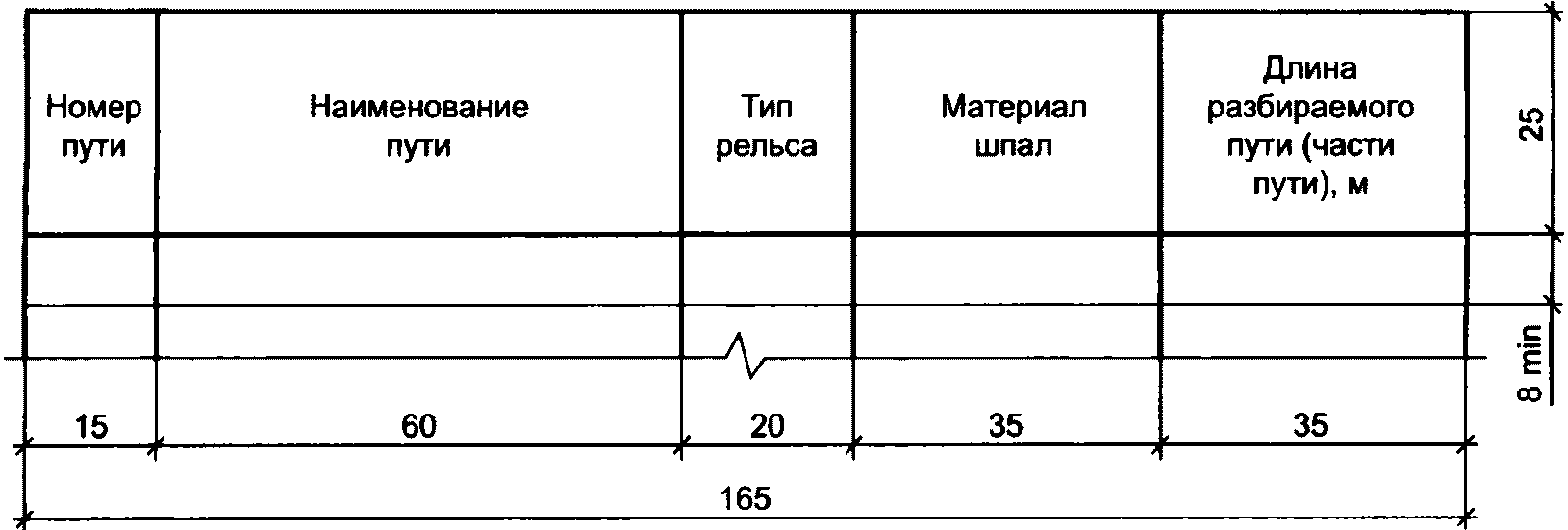

Форма 5

Ведомость разбираемых железнодорожных путей

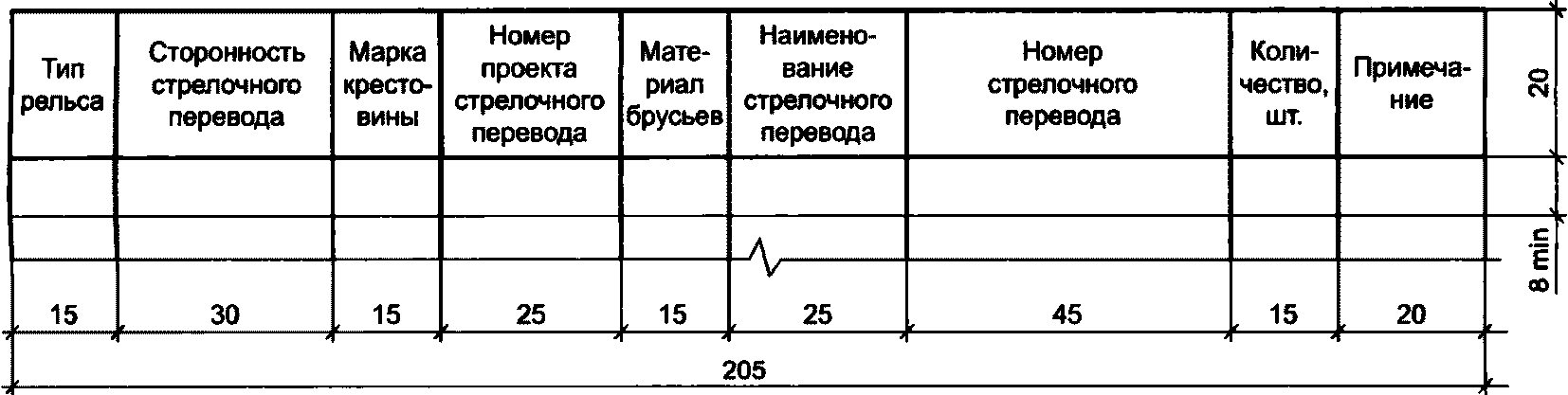

Форма 6

Ведомость стрелочных переводов

(п. 6.3.6 введен Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

6.3.7 Графы форм 4, 5 и 6 заполняют в соответствии с их наименованиями.

В ведомости железнодорожных путей по форме 4 в графе «Длина пути укладываемая» указывают протяженность вновь укладываемых участков пути (за вычетом длины стрелочных переводов), а в последних строках ведомости железнодорожных путей приводят итоговые суммы строительной длины по типам рельсов.

На планах путевого развития реконструируемых раздельных пунктов ведомость путей по форме 4 приводят для всей совокупности существующих и проектируемых путей, а ведомость стрелочных переводов с разделением на разделы — укладываемые, остающиеся на месте и разбираемые.

(п. 6.3.7 введен Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

6.3.8 Примеры заполнения ведомости железнодорожных путей и ведомости стрелочных переводов приведены на рисунках Е.1 - Е.3 (приложение Е).

Пример заполнения ведомости зданий приведен на рисунке Ж.1, сооружений — на рисунке Ж.2 (приложение Ж).

(п. 6.3.8 введен Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

6.4 Исключен с 01.03.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 29.12.2022 № 1714-ст.

7 Продольные профили железнодорожных путей

7.1 На продольном профиле железнодорожного пути показывают:

- линию фактической поверхности рельефа по оси железнодорожного пути и линию проектируемой бровки земляного полотна (для новых железнодорожных путей на неспланированной территории);

- линию фактической поверхности рельефа по подошве насыпи или бровке выемки существующего земляного полотна со стороны второго пути, линии существующей и проектируемой головки рельса, низа существующего балластного слоя (при реконструкции железнодорожного пути);

- линию спланированной поверхности и линию проектируемой головки рельса (для новых железнодорожных путей на спланированной территории);

- линию фактической поверхности рельефа по подошве насыпи или бровке выемки существующего земляного полотна со стороны второго пути, линии существующей и проектируемой головки рельса, низа существующего балластного слоя (при реконструкции железнодорожного пути и строительстве дополнительных главных и соединительных путей на общем земляном полотне);

- расчетные уровни высокой воды временных и постоянных водотоков, как пересекаемых (с учетом подпора от искусственных сооружений), так и параллельных, оказывающих влияние на земляное полотно;

- уровни меженных вод временных и постоянных водотоков;

- горные выработки с обозначением влажности и консистенции слоев грунта, отметками уровня грунтовых вод и датой их замера;

- наименование слоев грунта и номера их групп в соответствии с принятой классификацией грунта по трудности разработки. Допускается эти данные приводить в таблице по форме 7.

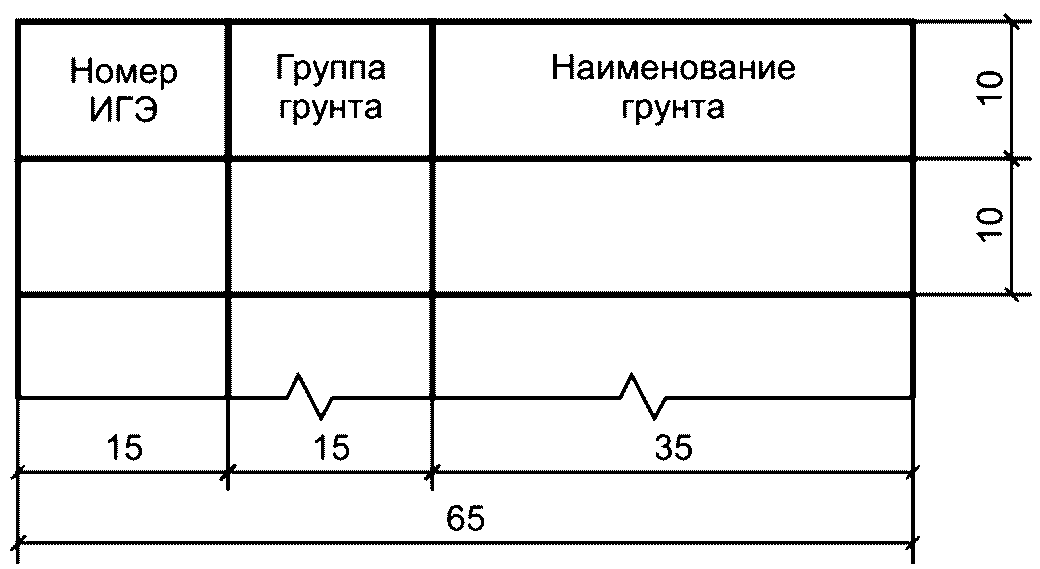

Форма 7

Ведомость грунтов

В таблице по форме 7 указывают:

- в графе «Номер ИГЭ» — условный номер ИГЭ (инженерно-геологического элемента), принятый для обозначения грунта по ГОСТ 20522;

- в графе «Группа грунта» — номер группы грунта в соответствии с классификацией по трудности разработки.

7.2 Продольный профиль железнодорожного пути выполняют с учетом данных, приведенных в таблице (сетке), помещаемой под продольным профилем с учетом различной формы боковика.

Для путей на неспланированной застроенной территории, а также для новых железнодорожных путей на незастроенной территории, профиль которых выполняют без совмещения с планом, боковик таблицы выполняют по форме 8.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Форма 8

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

При указании на планах железнодорожных путей отметок и уклонов по продольным водоотводам (канавам, кюветам, лоткам, дренажам и др.) или при разработке отдельных чертежей продольных профилей по водоотводам строки в проектных данных «Левый кювет (лоток, дренаж)» и «Правый кювет (лоток, дренаж)» из боковика по форме 8 допускается исключать.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

7.3 Выше проектной линии наносят и указывают:

- обозначения раздельных пунктов, их наименования и расстояния между ними;

- обозначения проектируемых искусственных сооружений и их привязку к пикетам;

- проектные уклоны и расстояния (при совмещении с планом);

- обозначения реперов, инженерных надземных сетей, переездов (примыканий — для реконструируемых железнодорожных путей);

- рабочие отметки насыпи.

7.4 Ниже проектной линии наносят и указывают:

- линии ординат от точек переломов проектной линии;

- подземные инженерные коммуникации;

- условные обозначения проектируемых и существующих искусственных сооружений;

- пикеты;

- фактические отметки рельефа, проектные отметки бровки земляного полотна;

- рабочие отметки выемки;

- тип поперечного профиля;

- неправильные пикеты, отметки головки рельса существующего (СГР) и проектируемого пути (ПГР), план левого и правого пути, указатели километров (при реконструкции железнодорожного пути);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

- проектные уклоны по головке рельса и расстояния (для новых линий).

7.5 На совмещенном чертеже плана и продольного профиля новых железнодорожных путей боковик таблицы выполняется по форме 9.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

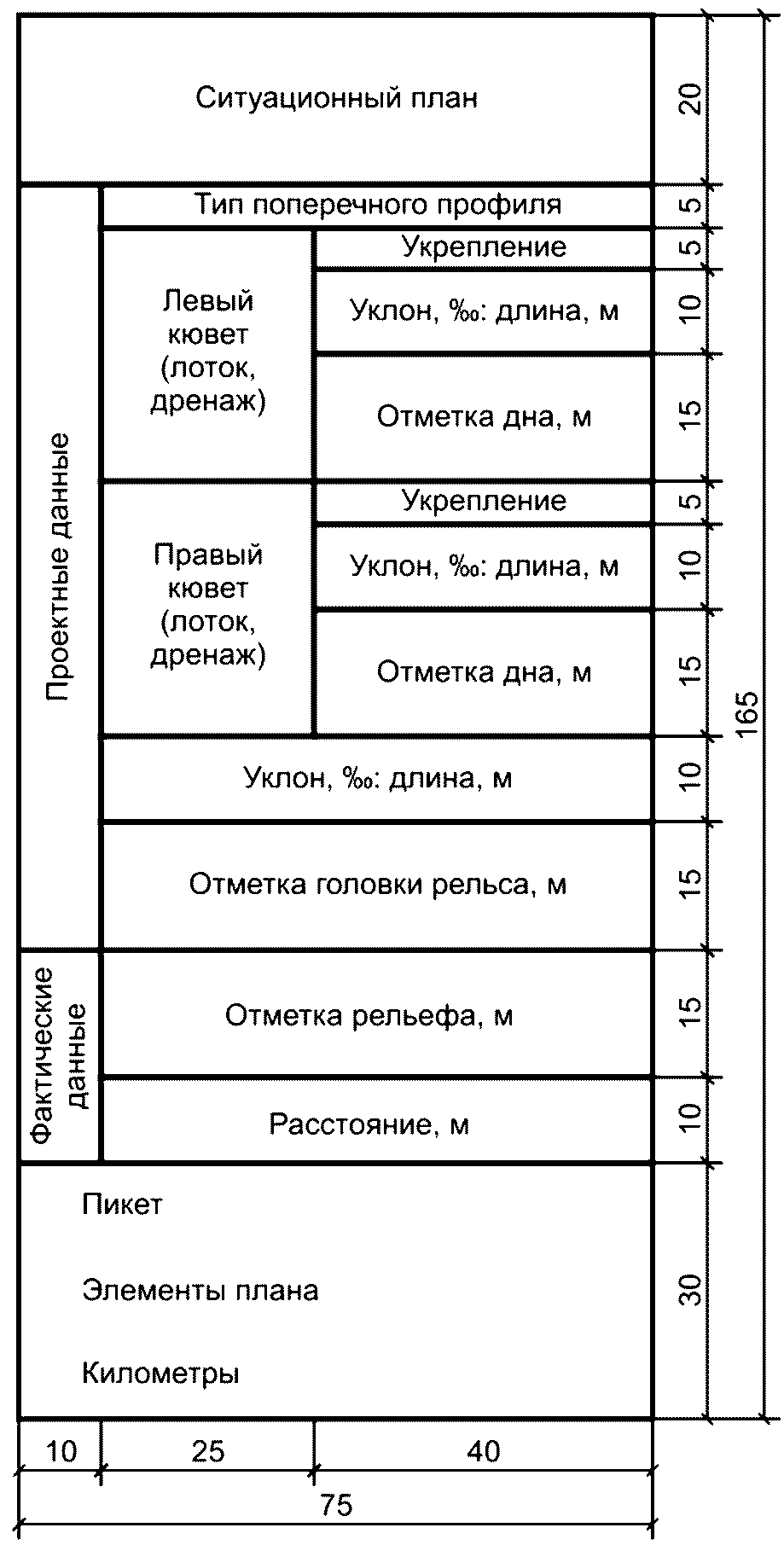

Форма 9

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Для новых железнодорожных путей на спланированной территории в боковике по форме 9 вместо графы «Отметка рельефа, м» следует приводить графу «Отметка спланированной территории, м».

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Для новых двухпутных линий в боковике по форме 9 добавляют строку «Междупутное расстояние».

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Для железнодорожных путей на спланированной территории в боковике по форме 9 вместо графы «Отметка рельефа, м» следует приводить графу «Отметка спланированной территории, м».

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

7.6 Для реконструируемых и вновь устраиваемых дополнительных главных железнодорожных путей, профиль которых выполняют без совмещения с планом, боковик таблицы выполняют по форме 10.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

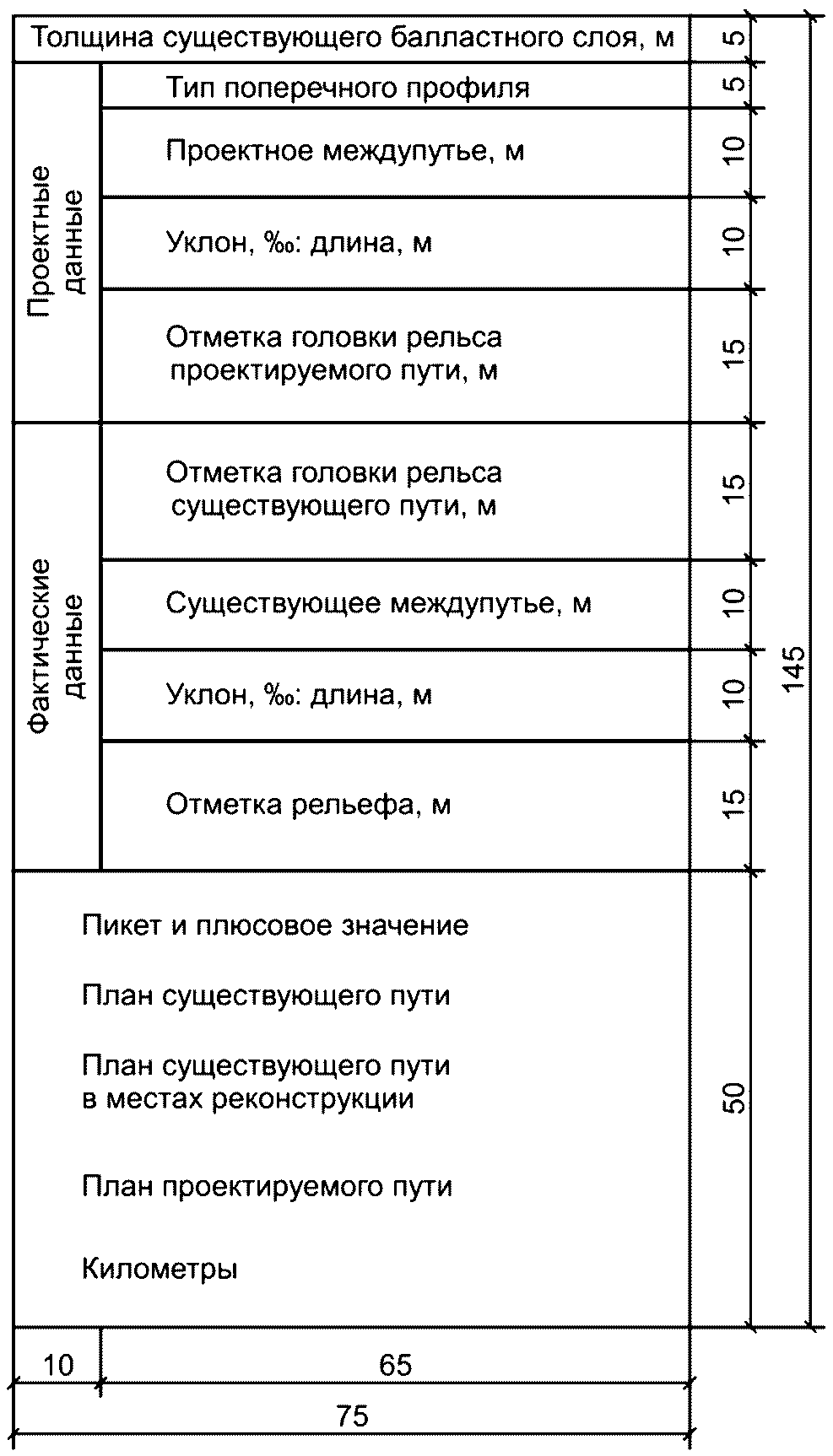

Форма 10

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

На существующих двухпутных линиях «Уклон, ‰ ; длина, м» и «Отметка головки рельса существующего пути, м» в «Фактических данных» приводятся дважды и заполняются отдельно для каждого пути.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

При реконструкции электрифицированных линий в боковик по форме 10 необходимо добавить графу с данными о контактной сети.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

7.7 При большом количестве плюсовых точек между отдельными пикетами на листе продольного профиля помещают таблицу по форме 11.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

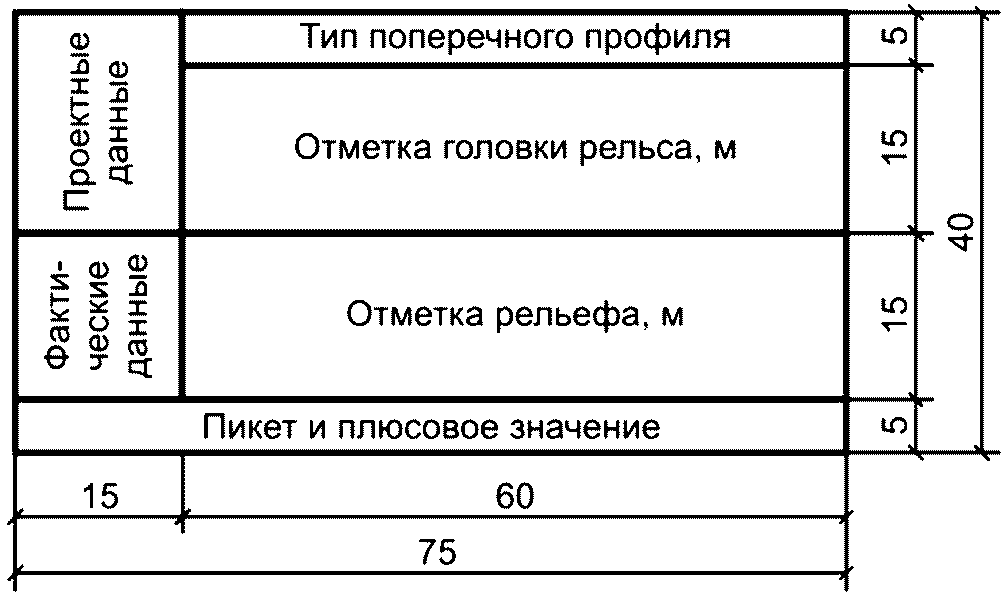

Форма 11

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

7.8 Пример оформления продольного профиля реконструируемого железнодорожного пути приведен на рисунке И.1 (приложение И).

Пример оформления продольного профиля для строительства второго главного пути приведен на рисунке И.2 (приложение И).

Пример оформления продольного профиля железнодорожного пути на неспланированной застроенной территории приведен на рисунке К.1 (приложение К).

Пример оформления продольного профиля новой однопутной железной дороги, совмещенного с планом, приведен на рисунке Д.1 (приложение Д).

8 Продольные профили водоотводных и нагорных канав

8.1 Продольные профили водоотводных и нагорных канав выполняют с учетом данных, приведенных в таблице (сетке), помещаемой под продольным профилем. Боковик таблицы выполняют по форме 12.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Форма 12

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

8.2 На продольном профиле водоотводных и нагорных канав показывают:

- линию фактического рельефа по осям и проектную линию дна канав с ординатами от точек их переломов;

- проектные уклоны и расстояния;

- искусственные сооружения с указанием отметок уровней горизонта высоких вод;

- дамбы (при необходимости);

- инженерные коммуникации;

- места выпусков канав на поверхность.

8.3 Пример оформления продольного профиля водоотводной канавы приведен на рисунке Л.1 (приложение Л).

9 Поперечные профили земляного полотна железнодорожных путей на незастроенной территории

9.1 Поперечные профили земляного полотна железнодорожных путей выполняют с учетом данных, приведенных в таблице (сетке), помещаемой под поперечным профилем. Боковик таблицы выполняют по форме 13.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

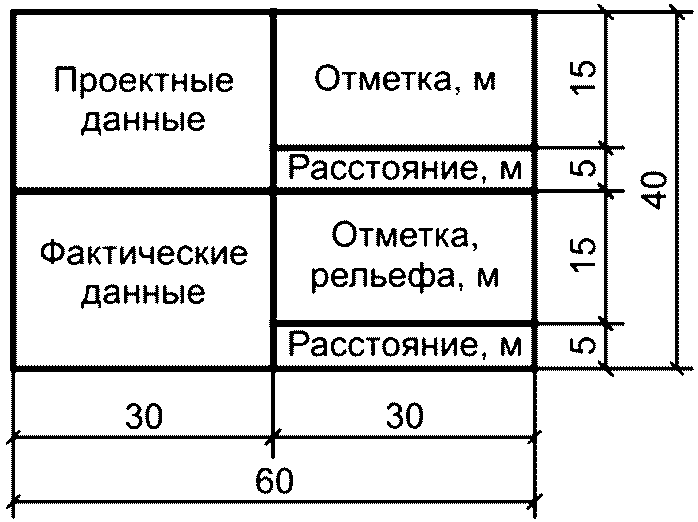

Форма 13

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

При размещении на листе двух поперечных профилей и более боковик таблицы допускается выполнять только у первого поперечного профиля.

9.2 В обозначении поперечного профиля указывают слово «Профиль» и пикетное значение, к которому он относится.

Пример — Профиль ПК23 + 45,00.

(п. 9.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

9.3 Пример оформления поперечного профиля верхнего строения пути приведен на рисунке М.1 (приложение М).

9.4 Поперечные профили железнодорожных путей выполняют по направлению возрастания указателей километров, а для путей на застроенной территории (при отсутствии этих указателей) — в сторону возрастания пикетов.

9.5 На поперечном профиле земляного полотна железнодорожного пути показывают:

- линию фактической поверхности рельефа, линии ординат от точек ее переломов и расстояния между ними;

- контур проектируемого земляного полотна и линии ординат от точек его переломов, крутизну откосов. При реконструкции, кроме того, указывают контуры существующего земляного полотна и балластной призмы;

- ось и отметку головки рельса проектируемого пути (ПГР). При реконструкции, кроме того, указывают оси и номера существующих путей, отметки головки рельса существующих путей (СГР) (номера разбираемых путей и отметки СГР указывают в скобках), расстояния между осями путей (расстояния между осями разбираемых и новых путей указывают в скобках);

- проектные отметки земляного полотна и отметки рельефа в точках перелома;

- разведочные геологические выработки (при их наличии), влажность и консистенцию слоев грунта, отметки горизонта высоких вод с датой замера;

- границы слоев грунта, их наименования и номера групп в соответствии с классификацией по трудности разработки. Допускается наименования слоев грунта и номера их групп приводить в ведомости грунтов по форме 7;

- контуры срезки плодородного или растительного слоя, удаления торфа и замены непригодного грунта;

- элементы укрепления откосов земляного полотна и водоотводных сооружений (схематично), их марки (наименования) и обозначения документации, необходимой для выполнения укрепления.

Пример — \frac{\text{П }2}{3.501.1 - 156} ;

- выносные элементы (узлы, фрагменты);

- привязку поперечного профиля к пикету;

- инженерные коммуникации и их обозначения (при необходимости);

- границу отвода земель (при необходимости).

9.6 Над боковиком поперечного профиля земляного полотна помещают числовые значения площадей поперечных сечений проектируемого земляного полотна, например: насыпей Fн, выемок Fв, канав Fкан, кюветов Fк с указанием номеров групп слоев грунта.

9.7 Примеры оформления поперечного профиля земляного полотна нового железнодорожного пути приведены на рисунке М.1 (приложение М), реконструируемых железнодорожных путей — на рисунке Н.1 (приложение Н).

10 Поперечные профили земляного полотна железнодорожных путей на застроенной территории

10.1 На застроенной территории на поперечном профиле земляного полотна показывают верхнее строение железнодорожных путей. При этом на чертеж наносят и указывают:

- контур проектируемого земляного полотна, а при реконструкции, кроме того, — контур существующего земляного полотна;

- водоотводные сооружения и устройства;

- крутизну откосов и направление уклонов прилегающей территории;

- поперечные уклоны основной площадки земляного полотна;

- оси путей;

- конструкцию верхнего строения пути (путей) с указанием обозначений или наименований его элементов, толщину слоев балластной призмы и др., а также необходимые размеры и отметки;

- выносные элементы (фрагменты, узлы);

- тип поперечного профиля, привязку поперечного профиля к пикетажу пути (путей).

10.2 В обозначении поперечного профиля указывают слово «Профиль» и пикетное значение, к которому он относится.

Пример — Профиль ПК23 + 45,00.

(п. 10.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

10.3 Пример оформления поперечного профиля земляного полотна и верхнего строения пути приведен на рисунках П.2, П.3 (приложение П).

11 Эскизные чертежи общих видов нетиповых изделий и устройств

11.1 Эскизные чертежи общих видов нетиповых изделий и устройств (далее — эскизные чертежи) выполняют по ГОСТ 21.114 с учетом требований настоящего стандарта.

11.2 Эскизные чертежи разрабатывают на несложные в изготовлении нетиповые изделия и устройства (кроме путевого оборудования индивидуального изготовления), предусмотренные основным комплектом рабочих чертежей марки ПЖ, при отсутствии соответствующей проектной документации массового или повторного применения, стандартов или других документов на их изготовление.

11.3 В наименовании нетипового изделия (устройства) указывают буквенно-цифровое обозначение в пределах каждого вида изделия (устройства).

Пример — Железнодорожный переезд П1.

12 Спецификация оборудования, изделий и материалов

12.1 Спецификацию оборудования, изделий и материалов (далее — спецификация) к основному комплекту рабочих чертежей марки ПЖ выполняют по ГОСТ 21.110 с учетом требований настоящего стандарта.

Спецификацию составляют по разделам:

а) устройства верхнего строения пути;

б) устройства водоотводные, укрепительные и защитные.

При необходимости выделения ресурсов по отдельным видам устройств раздел «Устройства водоотводные, укрепительные и защитные» делят на подразделы.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Наименование каждого раздела записывают в виде заголовка в графе «Наименование и техническая характеристика» и подчеркивают.

12.2 Предусмотренные рабочими чертежами элементы верхнего строения пути записывают в раздел «Устройства верхнего строения пути» по группам в следующей последовательности:

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

- оборудование путевое;

- элементы пути (рельсы, упоры, шпалы, междушпальные лотки и другие изделия);

- знаки путевые и сигнальные, включая опоры (фундаменты) под них из сборных конструкций;

- другие изделия;

- материалы [щебень, гравий, песок, цемент, бетон, пенополистирол, геосинтетические материалы (геотекстиль, пространственная полимерная решетка, геосетка и пр.) и др.].

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

В спецификацию не включают элементы рельсовых скреплений (болты, гайки, костыли и т.п.), номенклатуру и количество которых определяют по действующим технологическим и производственным нормам выполнения строительных и монтажных работ.

12.3 Элементы водоотводных, укрепительных и защитных устройств записывают в раздел «Устройства водоотводные, укрепительные и защитные» по группам в следующей последовательности:

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

- элементы (изделия) водоотводных сооружений;

- трубопроводы дренажные (по каждому диаметру, с указанием в графе «Наименование и техническая характеристика» наименований труб и обозначения документа на трубы);

- элементы (изделия) укрепления откосов земляного полотна и водоотводных сооружений;

- элементы (изделия) защиты пути;

- элементы лесопосадок;

- другие изделия;

- материалы.

12.4 В спецификации принимают следующие единицы измерения:

- оборудование, изделия, а также элементы лесопосадок — шт.;

- рельсы — м или км;

- трубопроводы дренажные — м;

- щебень, гравий, песок, бетон, пенополистирол — м3;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

- другие материалы, семена, удобрения — кг или т;

- геосинтетические материалы (геотекстиль, пространственная полимерная решетка, геосетка и пр.) — м2.

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Приложение А (справочное)

ПРИМЕР ОФОРМЛЕНИЯ ПЛАНА НОВОЙ ОДНОПУТНОЙ ЖЕЛЕЗНОЙ ДОРОГИ НА НЕЗАСТРОЕННОЙ ТЕРРИТОРИИ

Рисунок А.1

Приложение Б (справочное)

ПРИМЕР ОФОРМЛЕНИЯ ПЛАНА И ПРОДОЛЬНОГО ПРОФИЛЯ НОВОЙ ОДНОПУТНОЙ ЖЕЛЕЗНОЙ ДОРОГИ (СОВМЕЩЕННЫЙ ЧЕРТЕЖ)

Рисунок Б.1

Приложение В (справочное)

ПРИМЕР ОФОРМЛЕНИЯ ПЛАНА ПУТЕВОГО РАЗВИТИЯ РАЗДЕЛЬНОГО ПУНКТА

Рисунок В.1

Приложение Г (справочное)

ПРИМЕР ОФОРМЛЕНИЯ ПЛАНА СТРОИТЕЛЬСТВА ВТОРОГО ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

Рисунок Г.1

(рисунок Г.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Приложение Д (справочное)

ПРИМЕР ОФОРМЛЕНИЯ ПЛАНА НОВЫХ ЖЕЛЕЗНОДОРОЖНЫХ ПУТЕЙ НЕОБЩЕГО ПОЛЬЗОВАНИЯ НА ЗАСТРОЕННОЙ ТЕРРИТОРИИ

Рисунок Д.1

Приложение Е (справочное)

ПРИМЕРЫ ЗАПОЛНЕНИЯ ВЕДОМОСТИ ЖЕЛЕЗНОДОРОЖНЫХ ПУТЕЙ И ВЕДОМОСТИ СТРЕЛОЧНЫХ ПЕРЕВОДОВ

Рисунок Е.1 — Пример заполнения ведомости железнодорожных путей

Рисунок Е.2 — Пример заполнения ведомости стрелочных переводов новых железнодорожных путей

Рисунок Е.3 — Пример заполнения ведомости стрелочных переводов при реконструкции

Приложение Ж (справочное)

ПРИМЕРЫ ЗАПОЛНЕНИЯ ВЕДОМОСТЕЙ ЗДАНИЙ И СООРУЖЕНИЙ, ПРИВЯЗАННЫХ К ЖЕЛЕЗНОДОРОЖНОМУ ПУТИ

Ж.1 Пример заполнения ведомости зданий, привязанных к железнодорожному пути, приведен на рисунке Ж.1.

Рисунок Ж.1

Ж.2 Пример заполнения ведомости сооружений, привязанных к железнодорожному пути, приведен на рисунке Ж.2.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Рисунок П.1 — Конструкция на незастроенной территории

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Приказом Росстандарта от 29.12.2022 № 1714-ст)

Тип 3

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

1 — балластная призма; hb — толщина балластного слоя

Рисунок П.3 — Конструкция земляного полотна и верхнего строения пути с полузаглубленной балластной призмой

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 29.12.2022 № 1714-ст)

Раздел исключен с 01.03.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 29.12.2022 № 1714-ст.
